Гармата для забивання льотки металургійної печі
Формула / Реферат
1. Гармата (1) для забивання льотки для металургійних печей, яка містить циліндр високого тиску (2), призначений для прийому закупорювальної сполуки, який має заправний отвір (3) для закупорювальної сполуки, що може закриватися, і закупорювальний поршень (5), призначений для витискування закупорювальної сполуки з наконечника (6) циліндра високого тиску (2) гармати (1), з можливістю притискання до льотки вказаної печі, яка відрізняється тим, що має поворотну запобіжну заслінку (4), призначену для закривання заправного отвору (3) циліндра високого тиску (2), причому запобіжна заслінка (4) оснащена упором (8) для закупорювального поршня (5), при цьому упор (8) при відкриванні запобіжної заслінки (4) повертається у камеру (9) циліндра високого тиску (2), щоб уповільнити ненавмисний хід уперед закупорювального поршня (5) для попереднього стиснення й виштовхування закупорювальної сполуки з гармати (1), а при закриванні запобіжної заслінки (4) повертається з камери (9) циліндра високого тиску (2).

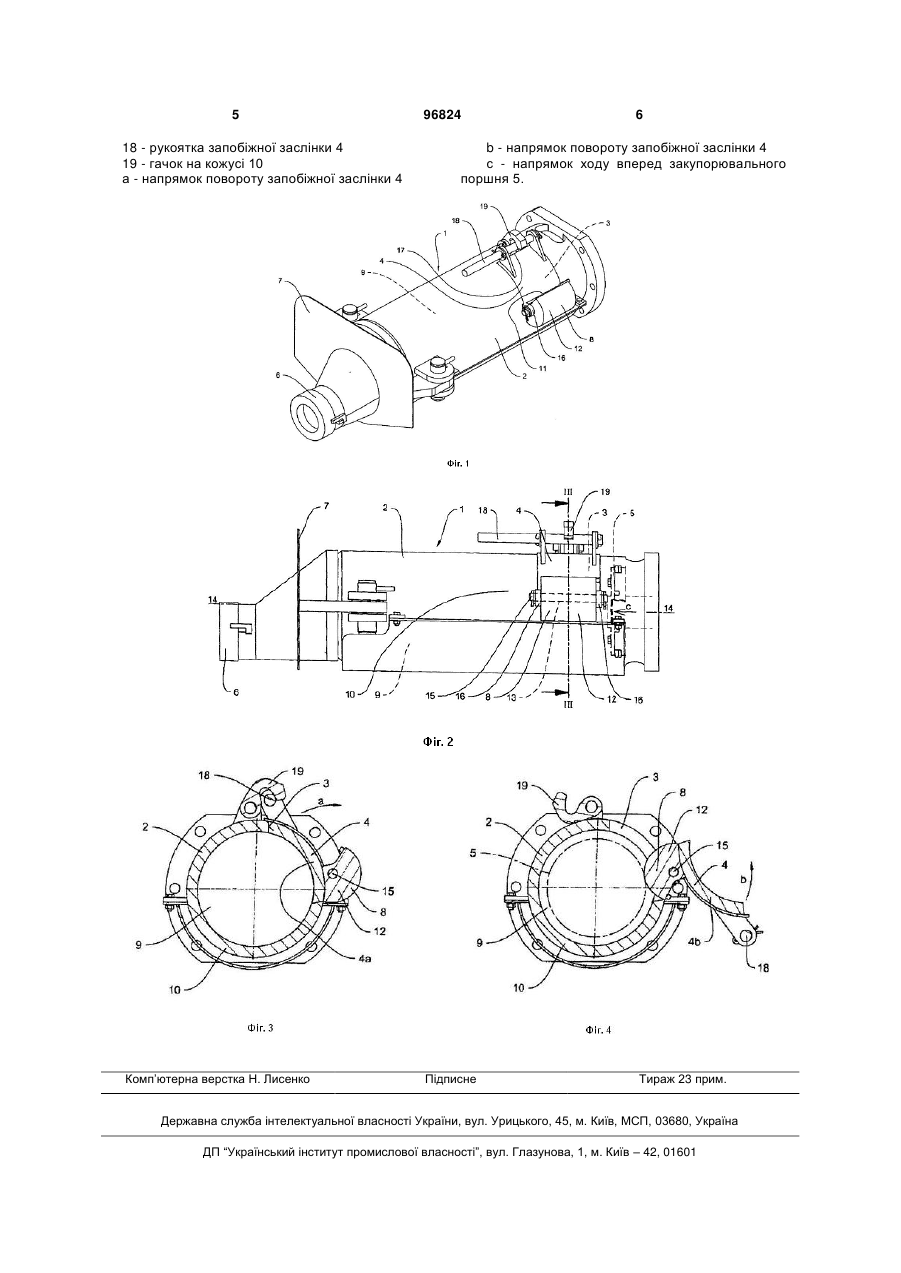

2. Гармата за п. 1, яка відрізняється тим, що на одному поперечному боці (11) запобіжної заслінки (4), яка є криволінійною відповідно до форми кожуха (10) циліндра високого тиску (2) й у своєму закритому положенні (4а) примусово зачеплена в заправному отворі (3) циліндра високого тиску (2), розташований роликовий сегмент (12), який у закритому положенні (4а) запобіжної заслінки (4) спрямований назовні, а у відкритому положенні (4b) цієї запобіжної заслінки (4) повертається у камеру (9) циліндра високого тиску (2) й утворює упор (8) для закупорювального поршня (5), а роликовий сегмент (12) містить опорний отвір (13) для розташування осі повороту (15) запобіжної заслінки (4), яка орієнтована паралельно центральній осі (14-14) циліндра високого тиску (2), призначеного для прийому закупорювальної сполуки, і вісь повороту (15) встановлена закріпленою в опорних вушках (16) на кожусі (10) циліндра високого тиску (2).
3. Гармата за пп. 1 або 2, яка відрізняється тим, що має рукоятку (18) запобіжної заслінки (4), що прикріплена до неї у зоні її іншого поперечного боку (17) й орієнтовану паралельно центральній осі (14-14) циліндра високого тиску (2), і гачок (19), який шарнірно встановлений на кожусі (10) циліндра високого тиску (2), і зачеплений на рукоятці (18) для запирання запобіжної заслінки (4) у її закритому положенні (4а).
Текст

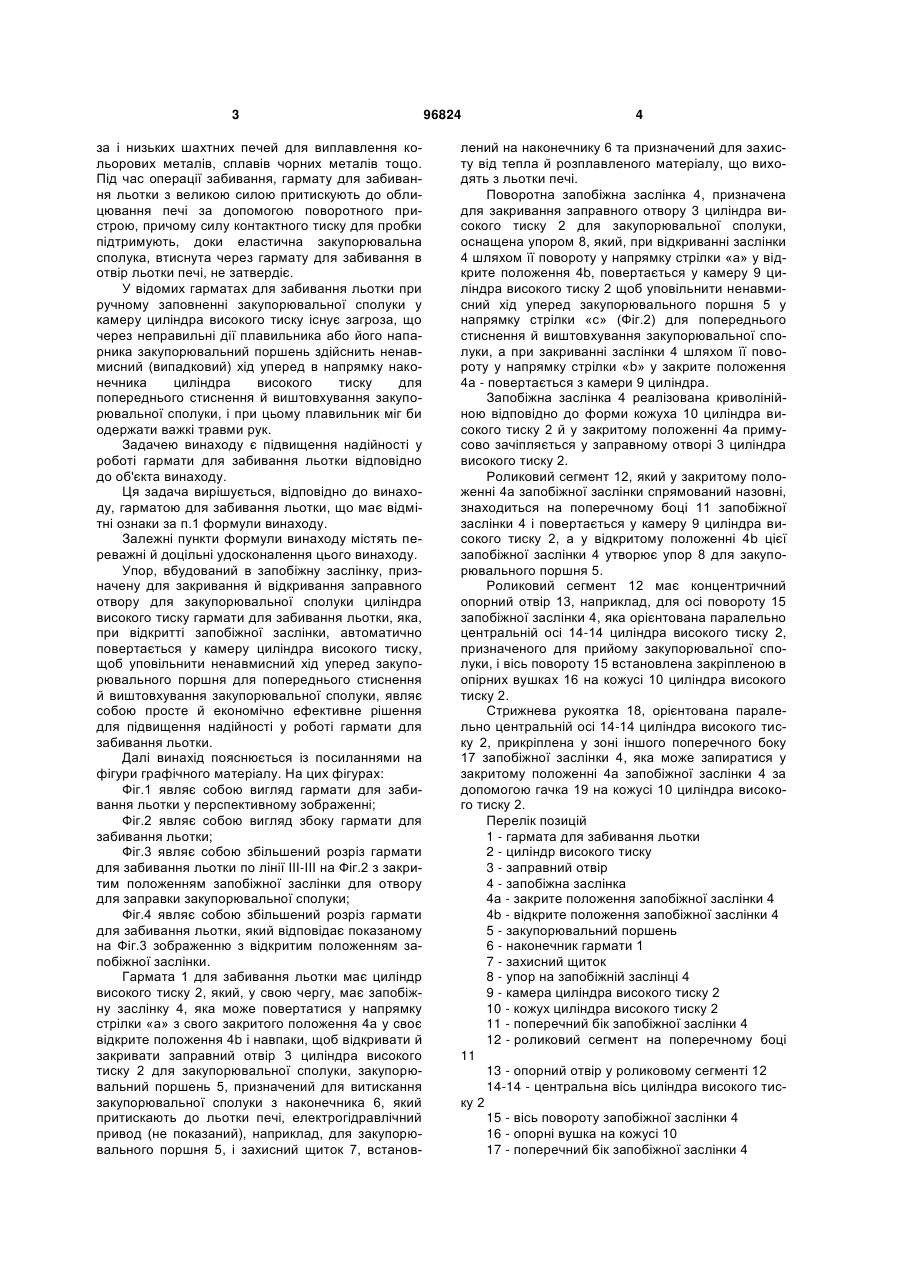

1. Гармата (1) для забивання льотки для металургійних печей, яка містить циліндр високого тиску (2), призначений для прийому закупорювальної сполуки, який має заправний отвір (3) для закупорювальної сполуки, що може закриватися, і закупорювальний поршень (5), призначений для витискування закупорювальної сполуки з наконечника (6) циліндра високого тиску (2) гармати (1), з можливістю притискання до льотки вказаної печі, яка відрізняється тим, що має поворотну запобіжну заслінку (4), призначену для закривання заправного отвору (3) циліндра високого тиску (2), причому запобіжна заслінка (4) оснащена упором (8) для закупорювального поршня (5), при цьому упор (8) при відкриванні запобіжної заслінки (4) повертається у камеру (9) циліндра високого тиску (2), щоб уповільнити ненавмисний хід уперед закупо C2 2 (11) 1 3 за і низьких шахтних печей для виплавлення кольорових металів, сплавів чорних металів тощо. Під час операції забивання, гармату для забивання льотки з великою силою притискують до облицювання печі за допомогою поворотного пристрою, причому силу контактного тиску для пробки підтримують, доки еластична закупорювальна сполука, втиснута через гармату для забивання в отвір льотки печі, не затвердіє. У відомих гарматах для забивання льотки при ручному заповненні закупорювальної сполуки у камеру циліндра високого тиску існує загроза, що через неправильні дії плавильника або його напарника закупорювальний поршень здійснить ненавмисний (випадковий) хід уперед в напрямку наконечника циліндра високого тиску для попереднього стиснення й виштовхування закупорювальної сполуки, і при цьому плавильник міг би одержати важкі травми рук. Задачею винаходу є підвищення надійності у роботі гармати для забивання льотки відповідно до об'єкта винаходу. Ця задача вирішується, відповідно до винаходу, гарматою для забивання льотки, що має відмітні ознаки за п.1 формули винаходу. Залежні пункти формули винаходу містять переважні й доцільні удосконалення цього винаходу. Упор, вбудований в запобіжну заслінку, призначену для закривання й відкривання заправного отвору для закупорювальної сполуки циліндра високого тиску гармати для забивання льотки, яка, при відкритті запобіжної заслінки, автоматично повертається у камеру циліндра високого тиску, щоб уповільнити ненавмисний хід уперед закупорювального поршня для попереднього стиснення й виштовхування закупорювальної сполуки, являє собою просте й економічно ефективне рішення для підвищення надійності у роботі гармати для забивання льотки. Далі винахід пояснюється із посиланнями на фігури графічного матеріалу. На цих фігурах: Фіг.1 являє собою вигляд гармати для забивання льотки у перспективному зображенні; Фіг.2 являє собою вигляд збоку гармати для забивання льотки; Фіг.3 являє собою збільшений розріз гармати для забивання льотки по лінії ІІІ-ІІІ на Фіг.2 з закритим положенням запобіжної заслінки для отвору для заправки закупорювальної сполуки; Фіг.4 являє собою збільшений розріз гармати для забивання льотки, який відповідає показаному на Фіг.3 зображенню з відкритим положенням запобіжної заслінки. Гармата 1 для забивання льотки має циліндр високого тиску 2, який, у свою чергу, має запобіжну заслінку 4, яка може повертатися у напрямку стрілки «а» з свого закритого положення 4а у своє відкрите положення 4b і навпаки, щоб відкривати й закривати заправний отвір 3 циліндра високого тиску 2 для закупорювальної сполуки, закупорювальний поршень 5, призначений для витискання закупорювальної сполуки з наконечника 6, який притискають до льотки печі, електрогідравлічний привод (не показаний), наприклад, для закупорювального поршня 5, і захисний щиток 7, встанов 96824 4 лений на наконечнику 6 та призначений для захисту від тепла й розплавленого матеріалу, що виходять з льотки печі. Поворотна запобіжна заслінка 4, призначена для закривання заправного отвору 3 циліндра високого тиску 2 для закупорювальної сполуки, оснащена упором 8, який, при відкриванні заслінки 4 шляхом її повороту у напрямку стрілки «а» у відкрите положення 4b, повертається у камеру 9 циліндра високого тиску 2 щоб уповільнити ненавмисний хід уперед закупорювального поршня 5 у напрямку стрілки «с» (Фіг.2) для попереднього стиснення й виштовхування закупорювальної сполуки, а при закриванні заслінки 4 шляхом її повороту у напрямку стрілки «b» у закрите положення 4а - повертається з камери 9 циліндра. Запобіжна заслінка 4 реалізована криволінійною відповідно до форми кожуха 10 циліндра високого тиску 2 й у закритому положенні 4а примусово зачіпляється у заправному отворі 3 циліндра високого тиску 2. Роликовий сегмент 12, який у закритому положенні 4а запобіжної заслінки спрямований назовні, знаходиться на поперечному боці 11 запобіжної заслінки 4 і повертається у камеру 9 циліндра високого тиску 2, а у відкритому положенні 4b цієї запобіжної заслінки 4 утворює упор 8 для закупорювального поршня 5. Роликовий сегмент 12 має концентричний опорний отвір 13, наприклад, для осі повороту 15 запобіжної заслінки 4, яка орієнтована паралельно центральній осі 14-14 циліндра високого тиску 2, призначеного для прийому закупорювальної сполуки, і вісь повороту 15 встановлена закріпленою в опірних вушках 16 на кожусі 10 циліндра високого тиску 2. Стрижнева рукоятка 18, орієнтована паралельно центральній осі 14-14 циліндра високого тиску 2, прикріплена у зоні іншого поперечного боку 17 запобіжної заслінки 4, яка може запиратися у закритому положенні 4а запобіжної заслінки 4 за допомогою гачка 19 на кожусі 10 циліндра високого тиску 2. Перелік позицій 1 - гармата для забивання льотки 2 - циліндр високого тиску 3 - заправний отвір 4 - запобіжна заслінка 4а - закрите положення запобіжної заслінки 4 4b - відкрите положення запобіжної заслінки 4 5 - закупорювальний поршень 6 - наконечник гармати 1 7 - захисний щиток 8 - упор на запобіжній заслінці 4 9 - камера циліндра високого тиску 2 10 - кожух циліндра високого тиску 2 11 - поперечний бік запобіжної заслінки 4 12 - роликовий сегмент на поперечному боці 11 13 - опорний отвір у роликовому сегменті 12 14-14 - центральна вісь циліндра високого тиску 2 15 - вісь повороту запобіжної заслінки 4 16 - опорні вушка на кожусі 10 17 - поперечний бік запобіжної заслінки 4 5 18 - рукоятка запобіжної заслінки 4 19 - гачок на кожусі 10 а - напрямок повороту запобіжної заслінки 4 Комп’ютерна верстка Н. Лисенко 96824 6 b - напрямок повороту запобіжної заслінки 4 с - напрямок ходу вперед закупорювального поршня 5. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTaphole gun for metallurgical furnace
Автори англійськоюJohn Paul Vincent, Johannes Jacobus Goosen
Назва патенту російськоюПушка для забивки летки металлургической печи
Автори російськоюДжон Пол Винсент, Йоханнес Якобус Гусен
