Пристрій для контролю текстильних та трикотажних полотен

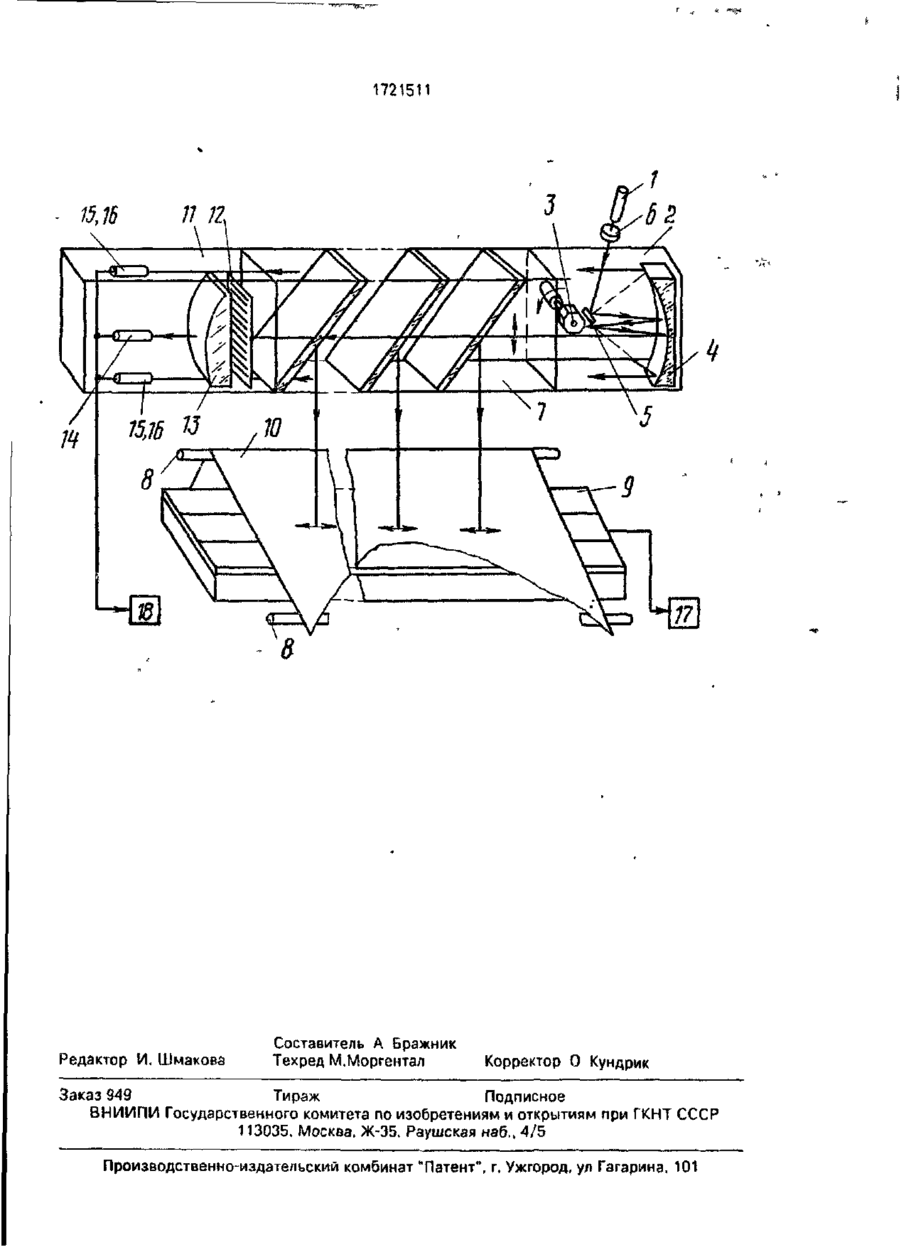

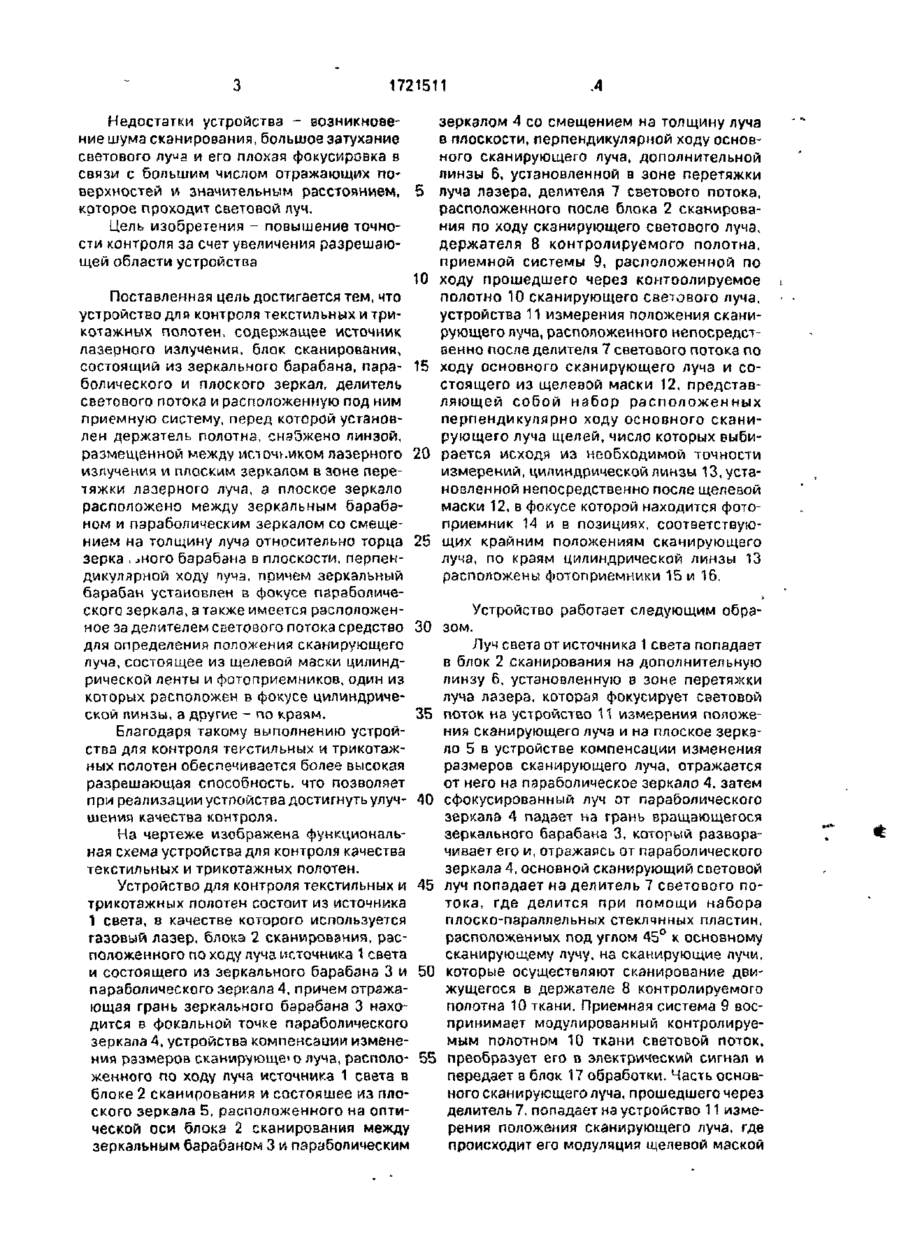

Изобретение относится к устройствам для контроля текстильных и трикотажных полотен. Цель изобретения - уменьшение расстояния, которое проходит луч, и фокусировки луча в блоке сканирования, обеспечиваемой одним и тем же элементом параболическим зеркалом, что дает возможность точно выдержать равенство фокусных расстояний для элемента Фокусирующего луч на зеркальном барабане, и элемента, обеспечивающего преобразование поворота луча вокруг фокальной точки в плоскопараллельное движение луча, что дает единичное угловое увеличение тракта блока сканирования.1 ил Изобретение относится к текстильной промышленности, в частности к оборудованию автоматического обнаружения дефектов полотен тканей, и может быть использовано в отделочном производстве на переходе разбраковки тканей по сортности. Известно устройство для разбраковки ткани, содержащее источник света, состоящий из ряда ламп накаливания, установленных через определенные интервалы по всей ширине ткани. Лучи света проходят через фокусирующую линзу и освещают ткань, движущуюся с постоянной скоростью между линзой и вертикальным столом, в котором имеется множество узкич вертикальных щелей для прохождения лучей света. Затем лучи света, прошедшие через отдельные шели, направляются на индивидуальные фокусирующие линзы, установленные перед разделительной пластиной с множеством отверстий, через которые лучи света направляются на фотоэлементы, сблокированные с преобразователем и регистрирующим устройством Недостатки известного устройства плохая разрешающая способность, сложность изготовления щелей в вертикальном столе и разделительной пластине, большое число фокусирующих личз, а также недостаточная фокусировка лучей света Наиболее близким к предлагаемому по своей технической СУЩНОСТИ является устройство для контроля текстильных и трикотажных полотен, содержащее источник света, коллиматор, отражающие плоские зеркала, зеркальный барабан, параболическое отражающее зеркало, угловое зеркало, г^уЪп-уполупрозрачных зеркал, цилиндрий , световоды и фотоприемнмки V •* І го 1721511 Недостатки устройства - возникновезеркалом 4 со смещением на толщину луча ние шума сканирования, большое затухание в плоскости, перпендикулярной ходу основсветового луча и его плохая фокусировка в ного сканирующего луча, дополнительной связи с большим числом отражающих полинзы 6, установленной в зоне перетяжки верхностей и значительным расстоянием, 5 луча лазера, делителя 7 светового потока, которое проходит световой луч. расположенного после блока 2 сканироваЦель изобретения - повышение точнония по ходу сканирующего светового луча, сти контроля за счет увеличения разрешаюдержателя 8 контролируемого полотна, щей области устройства приемной системы 9, расположенной по 10 ходу прошедшего через контоолируемое Поставленная цель достигается тем, что полотно 10 сканирующего светового луча, устройство для контроля текстильных и триустройства 11 измерения положения сканикотажных полотен, содержащее источник рующего луча, расположенного непосредстлазерного излучения, блок сканирований, венно после делителя 7 светового потока по состоящий из зеркального барабана, пара- 15 ходу основного сканирующего луча и соболического и плоского зеркал, делитель стоящего из щелевой маски 12, представсветового потока и расположенную под ним ляющей собой набор расположенных приемную систему, перед которой установперпендикулярно ходу основного сканилен держатель полотна, снабжено линзой, рующего луча щелей, число которых выбиразмещенной между исіочьиком лазерного 20 рается исходя из необходимой точности излучения и плоским зеркалом в зоне переизмерений, цилиндрической линзы 13, устатяжки лазерного луча, а плоское зеркало новленной непосредственно после щелевой расположено между зеркальным барабамаски 12, в фокусе которой находится фотоном и параболическим зеркалом со смещеприемник 14 и в позициях, соответствуюнием на толщину луча относительно торца 25 щих крайним положениям сканирующего зерка . ..ного барабана в плоскости, перпенлуча, по краям цилиндрической линзы 13 дикулярной ходу пуча, причем зеркальный расположены фотоприемники 15 и 16. барабан установлен в фокусе параболического зеркала, а также имеется расположенУстройство работает следующим обраное за делителем светового потока средство 30 зом. для определения положений сканирующего Луч света от источника 1 света попадает луча, состоящее из щелевой маски цилиндв блок 2 сканирования на дополнительную рической ленты и фотоприемников, один из линзу 6, установленную в зоне перетяжки которых расположен в фокусе цилиндричелуча лазера, которая фокусирует световой ской линзы, а другие - по краям. 35 поток на устройство 11 измерения положеБлагодаря такому выполнению устройния сканирующего луча и на плоское зеркало 5 в устройстве компенсации изменения ства для контроля текстильных и трикотажразмеров сканирующего луча, отражается ных полотен обеспечивается более высокая от него на параболическое зеркало 4. затем разрешающая способность, что позволяет при реализации устройства достигнуть улуч- 40 сфокусированный луч от параболического зеркала 4 падает на грань вращающегося шения качества контроля. зеркального барабана 3, который развораНа чертеже изображена функциональчивает его и, отражаясь от параболического ная схема устройства для контроля качества зеркала 4, основной сканирующий спетовой текстильных и трикотажных полотен. 45 луч попадает на делитель 7 светового поУстройство для контроля текстильных и тока, где делится при помощи набора трикотажных полотен состоит из источника плоско-параллельных стеклянных пластин, 1 света, в качестве которого используется расположенных под углом 45° к основному газовый лазер, блока 2 сканирования, рассканирующему лучу, на сканирующие лучи. положенного по ходу луча источника 1 света и состоящего из зеркального барабана 3 и 50 которые осуществляют сканирование движущегося в держателе 8 контролируемого параболического зеркала 4, причем отражаполотна 10 ткани. Приемная система 9 восющая грань зеркального барабана 3 нахопринимает модулированный контролируедится в фокальной точке параболического мым полотном 10 ткани световой поток, зеркала 4, устройства компенсации изменения размеров сканирующе' о луча, располо- 55 преобразует его в электрический сигнал и передает а блок 17 обработки. Часть основженного по ходу луча источника 1 света в ного сканирующего луча, прошедшего через блоке 2 сканирования и состоящее из плоделитель 7, попадает на устройство 11 измеского зеркала 5. расположенного на оптирения положения сканирующего луча, где ческой оси блока 2 сканирования между происходит его модуляция щелевой маской зеркальным барабаном 3 и параболическим 1721511 12, модулированный световой луч фокусируется цилиндрической линзой 13 на фотоприемник 14, а крайние положения сканирующего луча регистрируются фотоприемниками 15 и 16, расположенными по 5 краям цилиндрической линзы 13 Электрические сигналы от фотоприемников 14-16 поступают в блок 18 измерения Таким образом, улучшение качества контроля путем увеличения разрешающей 10 способности системы достигается за счет уменьшения расстояния, которое проходит луч, и фокусировки луча в блоке сканирования, обеспечиваемой одним и тем же элементом - параболическим зеркалом, что 15 дает возможность точно выдержать равенство фокусных расстояний для элемента, фокусирующего луч на зеркальном барабане, и элемента, обеспечивающего преобразование поворота луча вокруг фокальной 20 точки в плоско-параллельное движение луча, что дает единичное угловое увеличение тракта блока сканирования, а фокусировка сканирующего луча производится путем введения дополнительной фокусирующей 25 линзы в зоне перетяжки луча лазера, плоского зеркала в качестве устройства компенсации измерения размеров сканирующего луча, устройства измерения положения сканирующего луча, вследствие этого 30 исключаются один набор плоских зеркал в делителе светового луча, зеркальная пово ротная система, компенсатор разности хода световых лучей, содержащий набор зеркал Формула изобретения 1. Устройство для контроля текстильных и трикотажных полотен, содержащее источник лазерного излучения, блок сканирования, состоящий из зеркального барабана, параболического и плоского зеркал, делитель светового потока и расположенную под ним приемную систему, перед который установлен держатель полотна, о т л и ч а ю щ е е с я тем, что, с целью повышения точности контроля за счет увеличения разрешающей способности устройства, оно снабжено линзой, размещенной между источником лазерного излучения и плоским зеркалом в зоне перетяжки лазерного луча, а плоское зеркало расположено между зеркальным барабаном и параболическим зеркалом со смещением на толщину луча относительно торца зеркального барабана в плоскости, перпендикулярной ходу луча, причем зеркальный барабан установлен в фокусе параболического зеркала. 2. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что оно имеет расположенное за делителем светового потока средство для определения положения сканирующего луча, состоящее из щелевой маски, цилиндрической линзы и фотоприемников, один из которых расположен в фокусе цилиндрической линзы, а другие - по краям. 1721511 Редактор И. Шмакова Составитель А Бражник Техред М.Моргентал Корректор О Кундрик Заказ 949 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
