Стійка баскетбольна мобільна

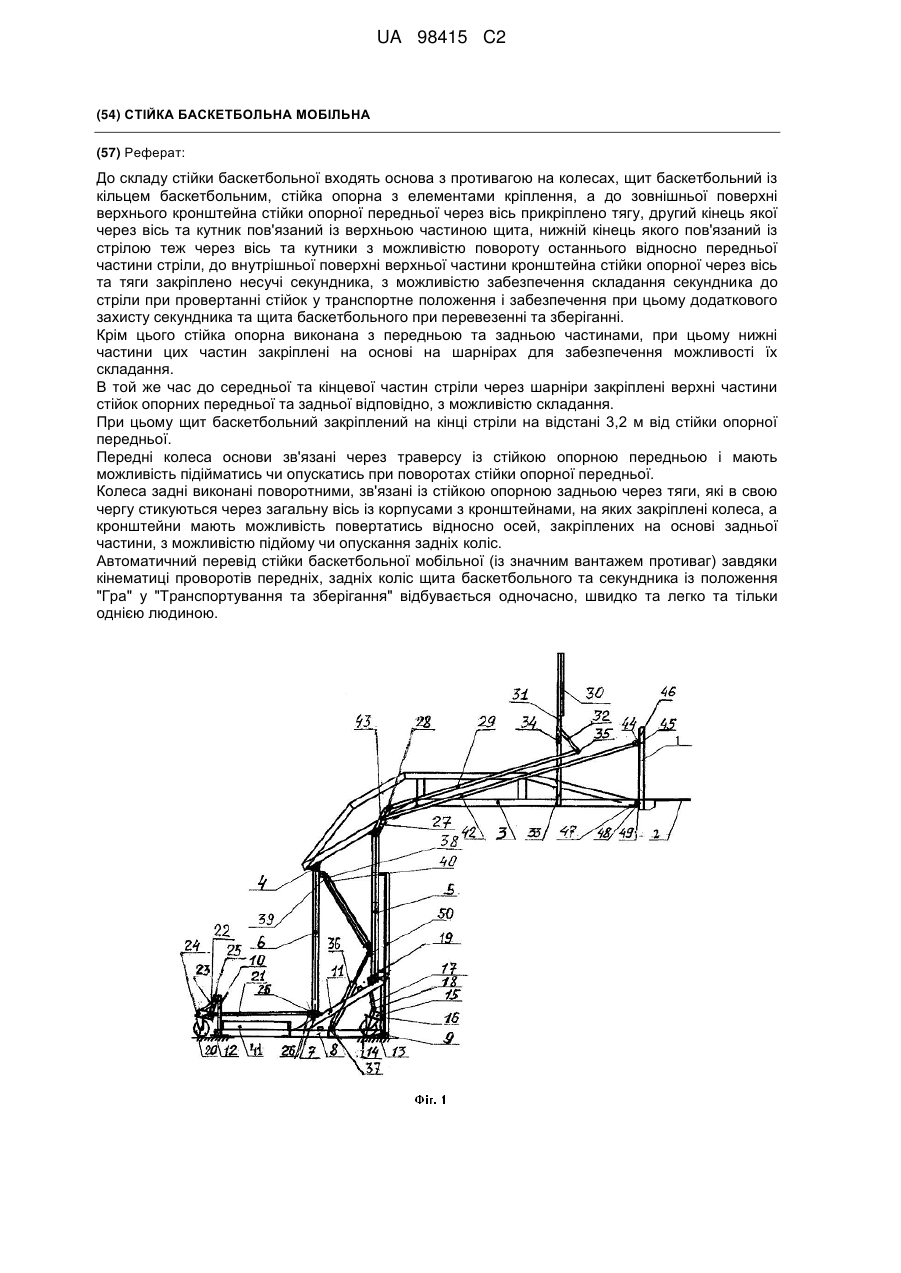

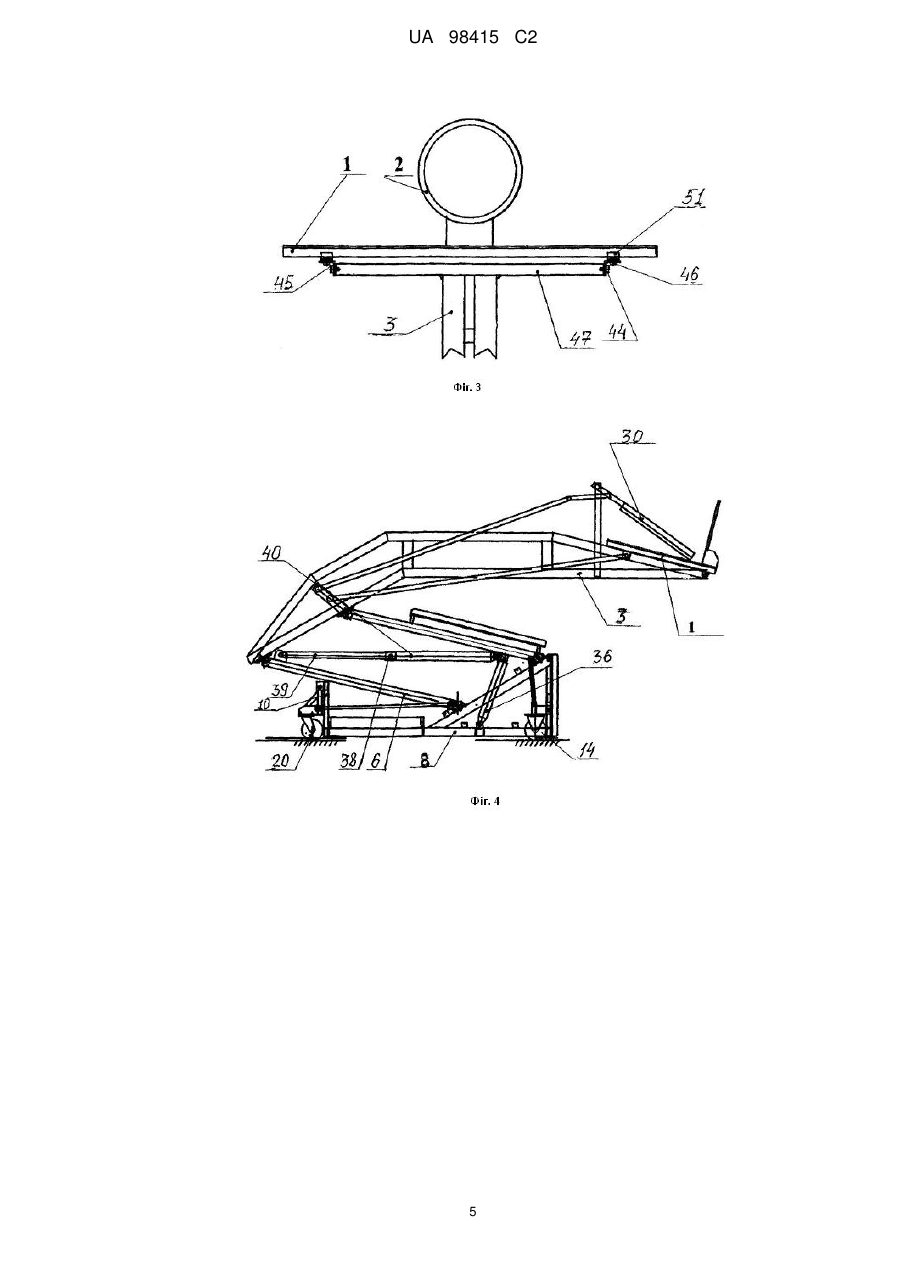

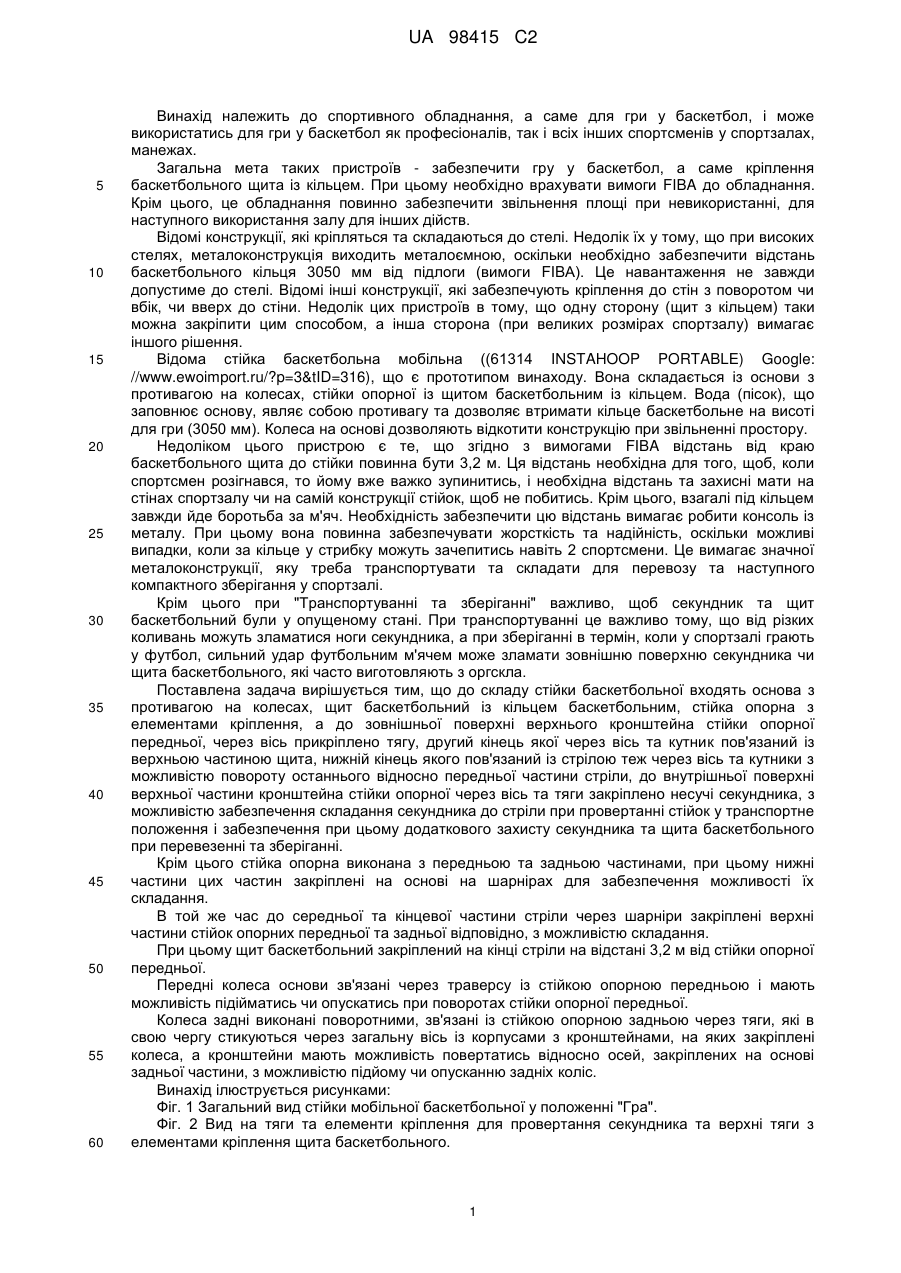

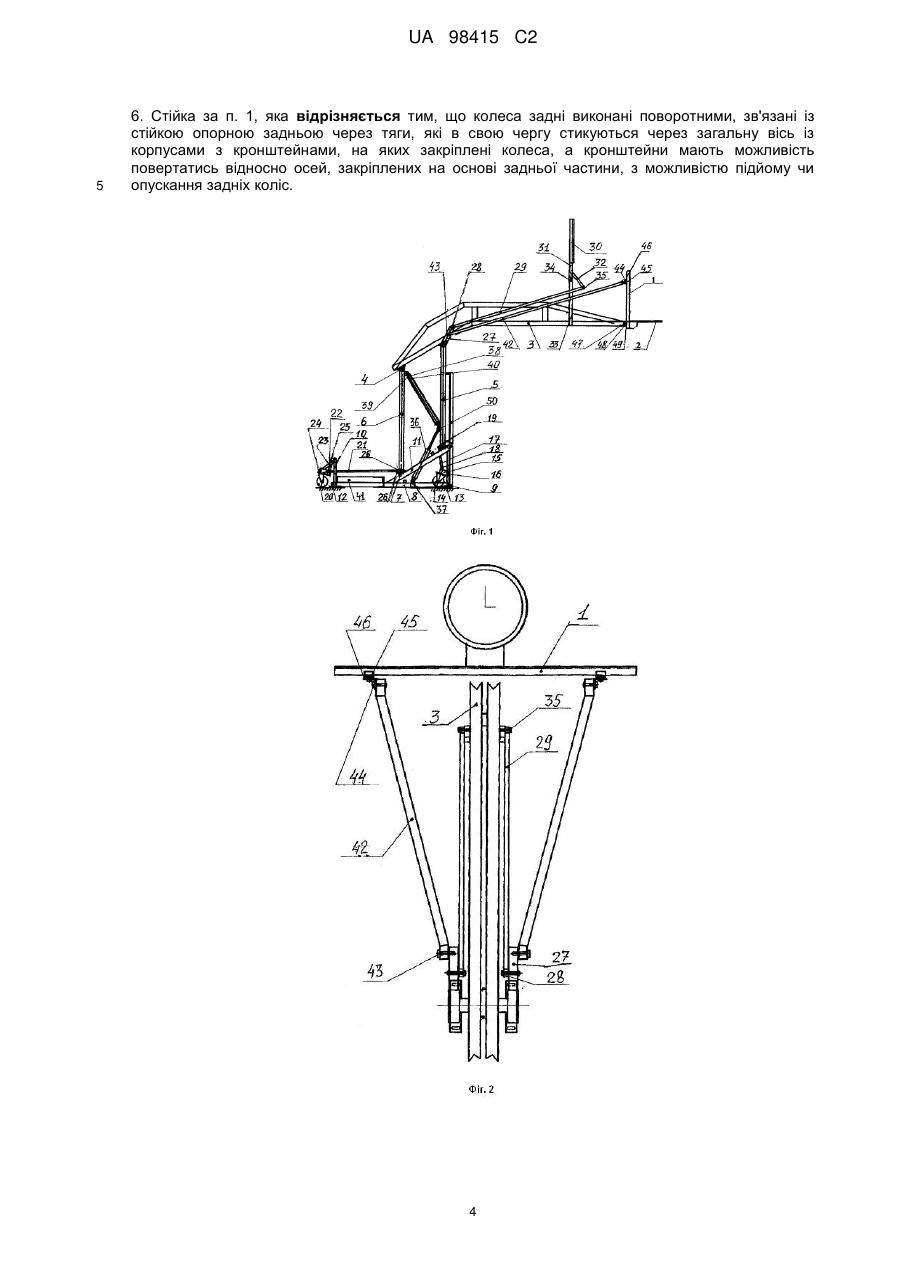

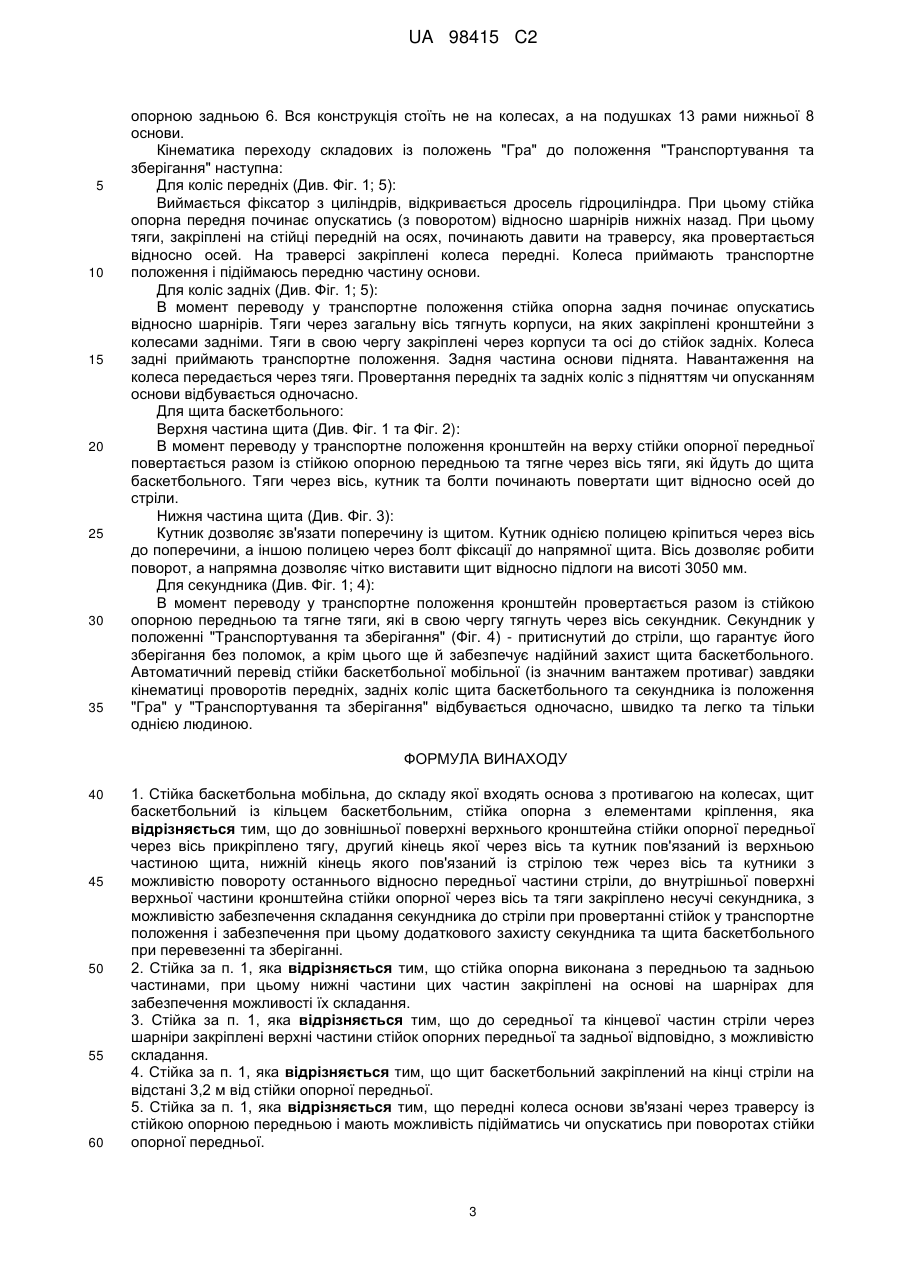

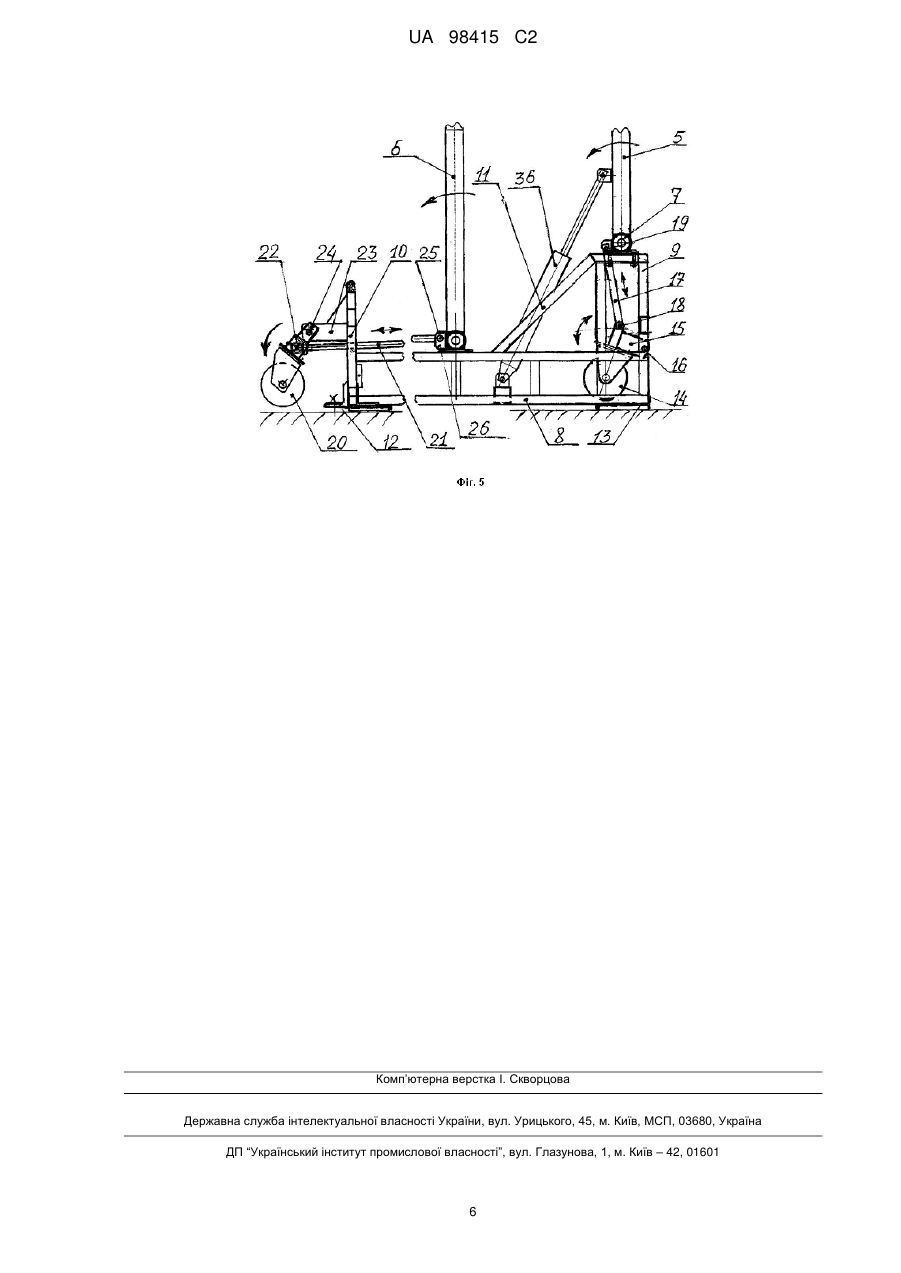

Реферат: До складу стійки баскетбольної входять основа з противагою на колесах, щит баскетбольний із кільцем баскетбольним, стійка опорна з елементами кріплення, а до зовнішньої поверхні верхнього кронштейна стійки опорної передньої через вісь прикріплено тягу, другий кінець якої через вісь та кутник пов'язаний із верхньою частиною щита, нижній кінець якого пов'язаний із стрілою теж через вісь та кутники з можливістю повороту останнього відносно передньої частини стріли, до внутрішньої поверхні верхньої частини кронштейна стійки опорної через вісь та тяги закріплено несучі секундника, з можливістю забезпечення складання секундника до стріли при провертанні стійок у транспортне положення і забезпечення при цьому додаткового захисту секундника та щита баскетбольного при перевезенні та зберіганні. Крім цього стійка опорна виконана з передньою та задньою частинами, при цьому нижні частини цих частин закріплені на основі на шарнірах для забезпечення можливості їх складання. В той же час до середньої та кінцевої частин стріли через шарніри закріплені верхні частини стійок опорних передньої та задньої відповідно, з можливістю складання. При цьому щит баскетбольний закріплений на кінці стріли на відстані 3,2 м від стійки опорної передньої. Передні колеса основи зв'язані через траверсу із стійкою опорною передньою і мають можливість підійматись чи опускатись при поворотах стійки опорної передньої. Колеса задні виконані поворотними, зв'язані із стійкою опорною задньою через тяги, які в свою чергу стикуються через загальну вісь із корпусами з кронштейнами, на яких закріплені колеса, а кронштейни мають можливість повертатись відносно осей, закріплених на основі задньої частини, з можливістю підйому чи опускання задніх коліс. Автоматичний перевід стійки баскетбольної мобільної (із значним вантажем противаг) завдяки кінематиці проворотів передніх, задніх коліс щита баскетбольного та секундника із положення "Гра" у "Транспортування та зберігання" відбувається одночасно, швидко та легко та тільки однією людиною. UA 98415 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до спортивного обладнання, а саме для гри у баскетбол, і може використатись для гри у баскетбол як професіоналів, так і всіх інших спортсменів у спортзалах, манежах. Загальна мета таких пристроїв - забезпечити гру у баскетбол, а саме кріплення баскетбольного щита із кільцем. При цьому необхідно врахувати вимоги FIBA до обладнання. Крім цього, це обладнання повинно забезпечити звільнення площі при невикористанні, для наступного використання залу для інших дійств. Відомі конструкції, які кріпляться та складаються до стелі. Недолік їх у тому, що при високих стелях, металоконструкція виходить металоємною, оскільки необхідно забезпечити відстань баскетбольного кільця 3050 мм від підлоги (вимоги FIBА). Це навантаження не завжди допустиме до стелі. Відомі інші конструкції, які забезпечують кріплення до стін з поворотом чи вбік, чи вверх до стіни. Недолік цих пристроїв в тому, що одну сторону (щит з кільцем) таки можна закріпити цим способом, а інша сторона (при великих розмірах спортзалу) вимагає іншого рішення. Відома стійка баскетбольна мобільна ((61314 INSTAHOOP PORTABLE) Google: //www.ewoimport.ru/?p=3&tID=316), що є прототипом винаходу. Вона складається із основи з противагою на колесах, стійки опорної із щитом баскетбольним із кільцем. Вода (пісок), що заповнює основу, являє собою противагу та дозволяє втримати кільце баскетбольне на висоті для гри (3050 мм). Колеса на основі дозволяють відкотити конструкцію при звільненні простору. Недоліком цього пристрою є те, що згідно з вимогами FIBA відстань від краю баскетбольного щита до стійки повинна бути 3,2 м. Ця відстань необхідна для того, щоб, коли спортсмен розігнався, то йому вже важко зупинитись, і необхідна відстань та захисні мати на стінах спортзалу чи на самій конструкції стійок, щоб не побитись. Крім цього, взагалі під кільцем завжди йде боротьба за м'яч. Необхідність забезпечити цю відстань вимагає робити консоль із металу. При цьому вона повинна забезпечувати жорсткість та надійність, оскільки можливі випадки, коли за кільце у стрибку можуть зачепитись навіть 2 спортсмени. Це вимагає значної металоконструкції, яку треба транспортувати та складати для перевозу та наступного компактного зберігання у спортзалі. Крім цього при "Транспортуванні та зберіганні" важливо, щоб секундник та щит баскетбольний були у опущеному стані. При транспортуванні це важливо тому, що від різких коливань можуть зламатися ноги секундника, а при зберіганні в термін, коли у спортзалі грають у футбол, сильний удар футбольним м'ячем може зламати зовнішню поверхню секундника чи щита баскетбольного, які часто виготовляють з оргскла. Поставлена задача вирішується тим, що до складу стійки баскетбольної входять основа з противагою на колесах, щит баскетбольний із кільцем баскетбольним, стійка опорна з елементами кріплення, а до зовнішньої поверхні верхнього кронштейна стійки опорної передньої, через вісь прикріплено тягу, другий кінець якої через вісь та кутник пов'язаний із верхньою частиною щита, нижній кінець якого пов'язаний із стрілою теж через вісь та кутники з можливістю повороту останнього відносно передньої частини стріли, до внутрішньої поверхні верхньої частини кронштейна стійки опорної через вісь та тяги закріплено несучі секундника, з можливістю забезпечення складання секундника до стріли при провертанні стійок у транспортне положення і забезпечення при цьому додаткового захисту секундника та щита баскетбольного при перевезенні та зберіганні. Крім цього стійка опорна виконана з передньою та задньою частинами, при цьому нижні частини цих частин закріплені на основі на шарнірах для забезпечення можливості їх складання. В той же час до середньої та кінцевої частини стріли через шарніри закріплені верхні частини стійок опорних передньої та задньої відповідно, з можливістю складання. При цьому щит баскетбольний закріплений на кінці стріли на відстані 3,2 м від стійки опорної передньої. Передні колеса основи зв'язані через траверсу із стійкою опорною передньою і мають можливість підійматись чи опускатись при поворотах стійки опорної передньої. Колеса задні виконані поворотними, зв'язані із стійкою опорною задньою через тяги, які в свою чергу стикуються через загальну вісь із корпусами з кронштейнами, на яких закріплені колеса, а кронштейни мають можливість повертатись відносно осей, закріплених на основі задньої частини, з можливістю підйому чи опусканню задніх коліс. Винахід ілюструється рисунками: Фіг. 1 Загальний вид стійки мобільної баскетбольної у положенні "Гра". Фіг. 2 Вид на тяги та елементи кріплення для провертання секундника та верхні тяги з елементами кріплення щита баскетбольного. 1 UA 98415 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 3 Вид на елементи кріплення для провертання нижньої частини щита баскетбольного. Фіг. 4 Стійка баскетбольна мобільна у положенні "Транспортування та зберігання". Фіг. 5 Вид на основу стійки мобільної баскетбольної та на колеса передні та задні у положенні "Гра". На Фіг. 1 показано загальний вид стійки мобільної баскетбольної у положенні "Гра", при цьому щит 1 з кільцем 2 кріпиться на передній частині стріли 3, а в середній та кінцевій частинах стріли через шарніри верхні 4 закріплені відповідно верхні частини стійки опорної передньої 5 та стійки опорної задньої 6. Нижні частини стійки опорної передньої та стійки опорної задньої через шарніри нижні 7 кріпляться на основі, яка складається із рами нижньої 8, рами передньої 9, рами задньої 10, похилих стяжок 11, кутників кріплення до підлоги 12. Знизу, щоб зберегти підлогу, закріплені подушки 13 із Graboflex. Колеса передні 14, через траверсу 15, вісь 16, тягу 17, нижню вісь 18 на траверсі, та верхню вісь 19 на стійці опорній передній підняті догори. Колеса задні 20, через тяги 21, загальну стягуючу вісь 22, корпус 23, кронштейн 24, вісь 25 корпуса кріплення 26 до низу стійок задніх підняті теж догори. До корпуса шарніра верхнього стійки опорної передньої прилаштовано кронштейн 27, в верхній частині якого розташована задня вісь 28, від якої йде тяга секундника 29 до секундника 30. Секундник встановлений на ногах, які складаються з двох частин - верхньої зварної: з двох частин - прямої 31 та під кутом 32, та нижньої 33, привареної до стріли. Між складовими ніг секундника розташована вісь 34, яка дозволяє йому скластись (провернутись) при потребі. В нижній частині верхньої ноги секундника влаштована вісь 35. Тяга секундника 29 зв'язує вісь 28 з віссю 35. Гідроциліндр 36 підняв конструкцію догори, при цьому його дросель 37 зачинено. Проворот та підйом конструкції відбувся відносно шарнірів нижніх 7. Введення фіксатора 38 при цьому положенні у циліндр внутрішній 39 та циліндр зовнішній 40 забезпечує положення щита із кільцем у положенні "Гра". Вантаж 41 забезпечує противагу, щоб конструкція не впала вперед, чи у випадку, якщо спортсмен підчепився до кільця. Тяга щита баскетбольного 42, вісь задня 43 на зовнішній поверхні кронштейна, вісь передня 44 на щиті, кутник верхній 45, болт фіксації до щита верхній 46, поперечина зв'язку стріли із щитом 47, кутник нижній 48, болт фіксації до щита нижній 49 - всі ці елементи забезпечують проворот щита при необхідності. Таким чином при положенні "Гра" - колеса передні та колеса задні підняті. Конструкція через подушки стоїть на основі з противагами. Щит баскетбольний, відносно осей закріплено тягами. Секундник на осі тримає фіксоване положення завдяки тягам. До стійки опорної передньої та до рами передньої основи закріплено м'який захист 50. Фіг. 2 та Фіг. 3 показують елементи кріплення секундника та верхні елементи кріплення баскетбольного щита, які дозволяють їм провертатись при необхідності. На Фіг. 2 видно верхні складові кріплення секундника, з яких в момент переводу у транспортне положення кронштейн 27 провертається разом із стійкою опорною передньою 5 та тягне через верхню вісь 28 тягу 29, яка йде до осі 35 верхньої складової ноги секундника 32. Для щита: в момент переводу у транспортне положення кронштейн 27 провертається разом із стійкою передньою 5 та тягне через вісь 43 тяги 42, які йдуть до щита баскетбольного 1. Тяги через вісь, кутник верхній 45, вісь 44 та болти 46 починають повертати щит відносно осей 44 до стріли. На Фіг. 3 видно нижні складові кріплення щита, з яких кутник дозволяє зв'язати поперечину із щитом. Кутник 45 однією полицею кріпиться через вісь 44 до поперечини, а іншою полицею через болт фіксації 46 до напрямної 51 щита. Ця напрямна дозволяє чітко виставити щит відносно підлоги на висоті 3050 мм. На Фіг. 4 показано загальний вид стійки мобільної баскетбольної у положенні "Транспортування та зберігання". При цьому гідроциліндр 36 знаходиться у складеному положенні. Фіксатор 38 виведено із обох циліндрів, а внутрішній циліндр 39 виведено із зовнішнього циліндра 40. Стійка задня 6 покладена на раму задню 10 основи. Колеса передні 14 та колеса задні 20 введені у робочий стан для транспортування. Щит баскетбольний 1 через тяги нахилено до стріли, секундник через тяги теж нахилено до стріли. На Фіг. 5 показано вид на основу стійки мобільної баскетбольної та на колеса передні та задні у положенні "Гра". При цьому гідроциліндр 36 знаходиться у робочому положенні (під навантаженням). Стійка опорна передня 5 та стійка опорна задня 6 знаходяться у вертикальному положенні. Колеса передні 14 через тягу 17 та осі 18, 19 підняті стойкою опорною передньою 5 догори, а колеса задні 20 через тяги 21, осі 22, 25 підняті догори стійкою 2 UA 98415 C2 5 10 15 20 25 30 35 опорною задньою 6. Вся конструкція стоїть не на колесах, а на подушках 13 рами нижньої 8 основи. Кінематика переходу складових із положень "Гра" до положення "Транспортування та зберігання" наступна: Для коліс передніх (Див. Фіг. 1; 5): Виймається фіксатор з циліндрів, відкривається дросель гідроциліндра. При цьому стійка опорна передня починає опускатись (з поворотом) відносно шарнірів нижніх назад. При цьому тяги, закріплені на стійці передній на осях, починають давити на траверсу, яка провертається відносно осей. На траверсі закріплені колеса передні. Колеса приймають транспортне положення і підіймаюсь передню частину основи. Для коліс задніх (Див. Фіг. 1; 5): В момент переводу у транспортне положення стійка опорна задня починає опускатись відносно шарнірів. Тяги через загальну вісь тягнуть корпуси, на яких закріплені кронштейни з колесами задніми. Тяги в свою чергу закріплені через корпуси та осі до стійок задніх. Колеса задні приймають транспортне положення. Задня частина основи піднята. Навантаження на колеса передається через тяги. Провертання передніх та задніх коліс з підняттям чи опусканням основи відбувається одночасно. Для щита баскетбольного: Верхня частина щита (Див. Фіг. 1 та Фіг. 2): В момент переводу у транспортне положення кронштейн на верху стійки опорної передньої повертається разом із стійкою опорною передньою та тягне через вісь тяги, які йдуть до щита баскетбольного. Тяги через вісь, кутник та болти починають повертати щит відносно осей до стріли. Нижня частина щита (Див. Фіг. 3): Кутник дозволяє зв'язати поперечину із щитом. Кутник однією полицею кріпиться через вісь до поперечини, а іншою полицею через болт фіксації до напрямної щита. Вісь дозволяє робити поворот, а напрямна дозволяє чітко виставити щит відносно підлоги на висоті 3050 мм. Для секундника (Див. Фіг. 1; 4): В момент переводу у транспортне положення кронштейн провертається разом із стійкою опорною передньою та тягне тяги, які в свою чергу тягнуть через вісь секундник. Секундник у положенні "Транспортування та зберігання" (Фіг. 4) - притиснутий до стріли, що гарантує його зберігання без поломок, а крім цього ще й забезпечує надійний захист щита баскетбольного. Автоматичний перевід стійки баскетбольної мобільної (із значним вантажем противаг) завдяки кінематиці проворотів передніх, задніх коліс щита баскетбольного та секундника із положення "Гра" у "Транспортування та зберігання" відбувається одночасно, швидко та легко та тільки однією людиною. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Стійка баскетбольна мобільна, до складу якої входять основа з противагою на колесах, щит баскетбольний із кільцем баскетбольним, стійка опорна з елементами кріплення, яка відрізняється тим, що до зовнішньої поверхні верхнього кронштейна стійки опорної передньої через вісь прикріплено тягу, другий кінець якої через вісь та кутник пов'язаний із верхньою частиною щита, нижній кінець якого пов'язаний із стрілою теж через вісь та кутники з можливістю повороту останнього відносно передньої частини стріли, до внутрішньої поверхні верхньої частини кронштейна стійки опорної через вісь та тяги закріплено несучі секундника, з можливістю забезпечення складання секундника до стріли при провертанні стійок у транспортне положення і забезпечення при цьому додаткового захисту секундника та щита баскетбольного при перевезенні та зберіганні. 2. Стійка за п. 1, яка відрізняється тим, що стійка опорна виконана з передньою та задньою частинами, при цьому нижні частини цих частин закріплені на основі на шарнірах для забезпечення можливості їх складання. 3. Стійка за п. 1, яка відрізняється тим, що до середньої та кінцевої частин стріли через шарніри закріплені верхні частини стійок опорних передньої та задньої відповідно, з можливістю складання. 4. Стійка за п. 1, яка відрізняється тим, що щит баскетбольний закріплений на кінці стріли на відстані 3,2 м від стійки опорної передньої. 5. Стійка за п. 1, яка відрізняється тим, що передні колеса основи зв'язані через траверсу із стійкою опорною передньою і мають можливість підійматись чи опускатись при поворотах стійки опорної передньої. 3 UA 98415 C2 5 6. Стійка за п. 1, яка відрізняється тим, що колеса задні виконані поворотними, зв'язані із стійкою опорною задньою через тяги, які в свою чергу стикуються через загальну вісь із корпусами з кронштейнами, на яких закріплені колеса, а кронштейни мають можливість повертатись відносно осей, закріплених на основі задньої частини, з можливістю підйому чи опускання задніх коліс. 4 UA 98415 C2 5 UA 98415 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
