Пристрій для нормалізації електрообмінних процесів біологічного об’єкта

Номер патенту: 98568

Опубліковано: 25.05.2012

Автор: Бормінський Вадим Миколайович

Завантажити PDF файл.

Формула / Реферат

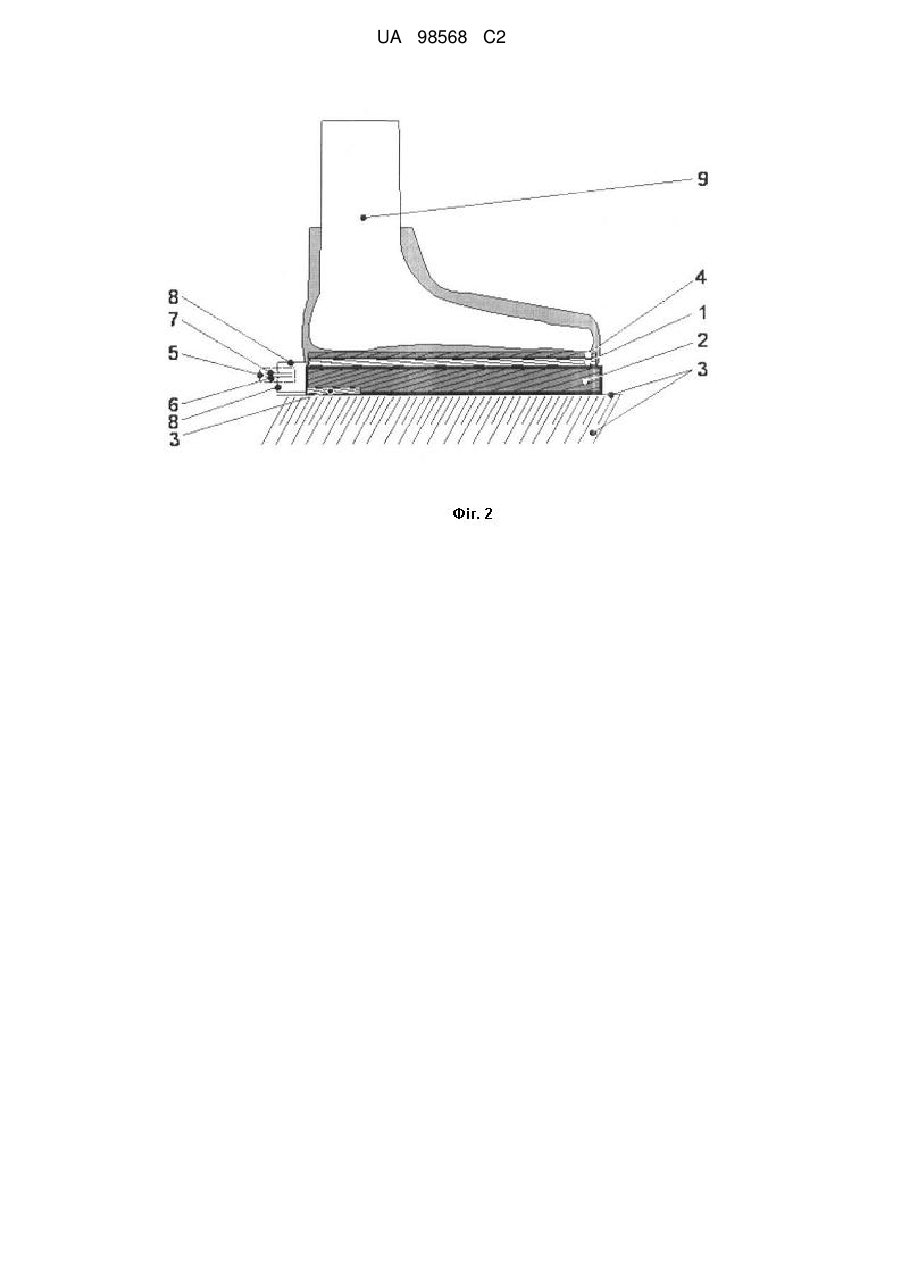

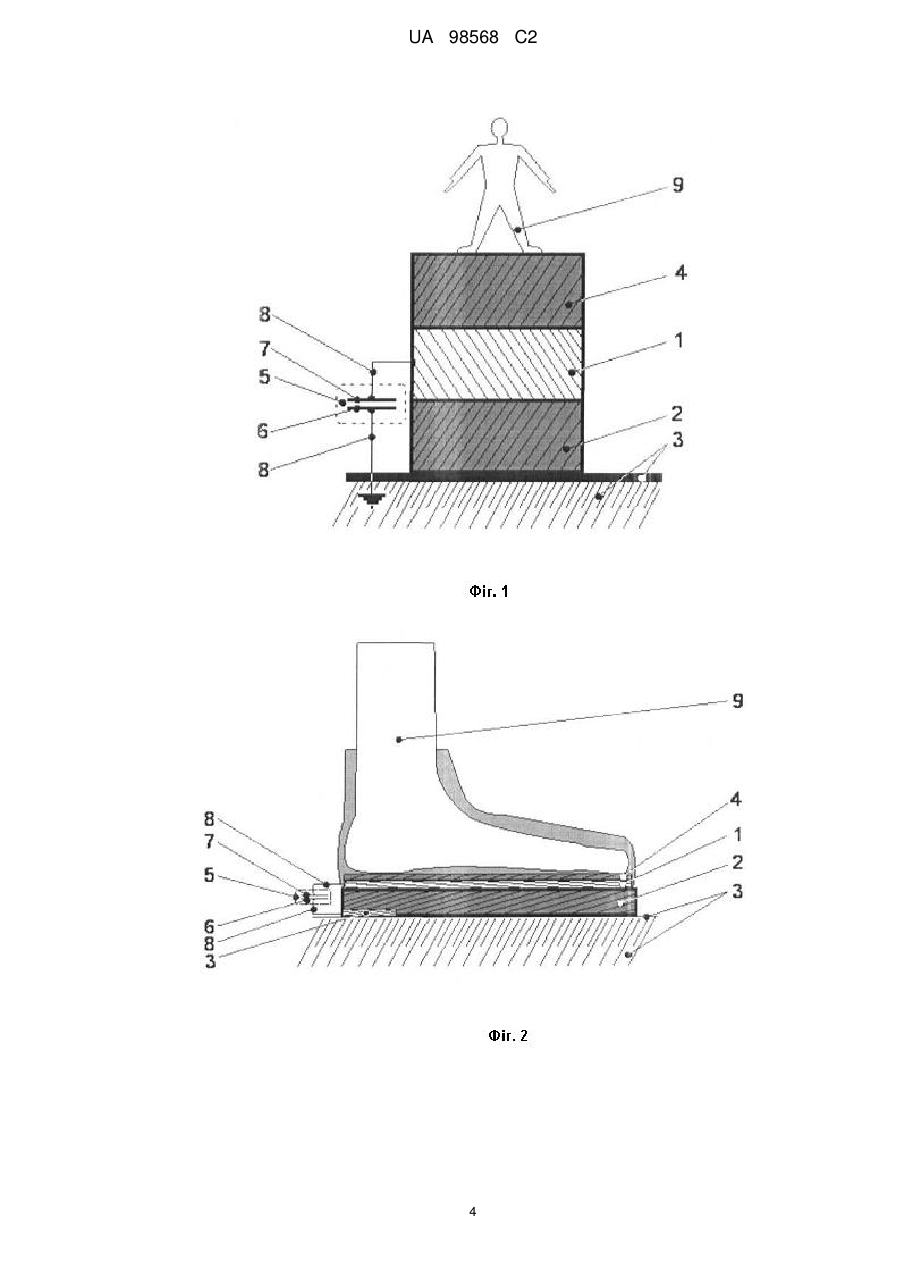

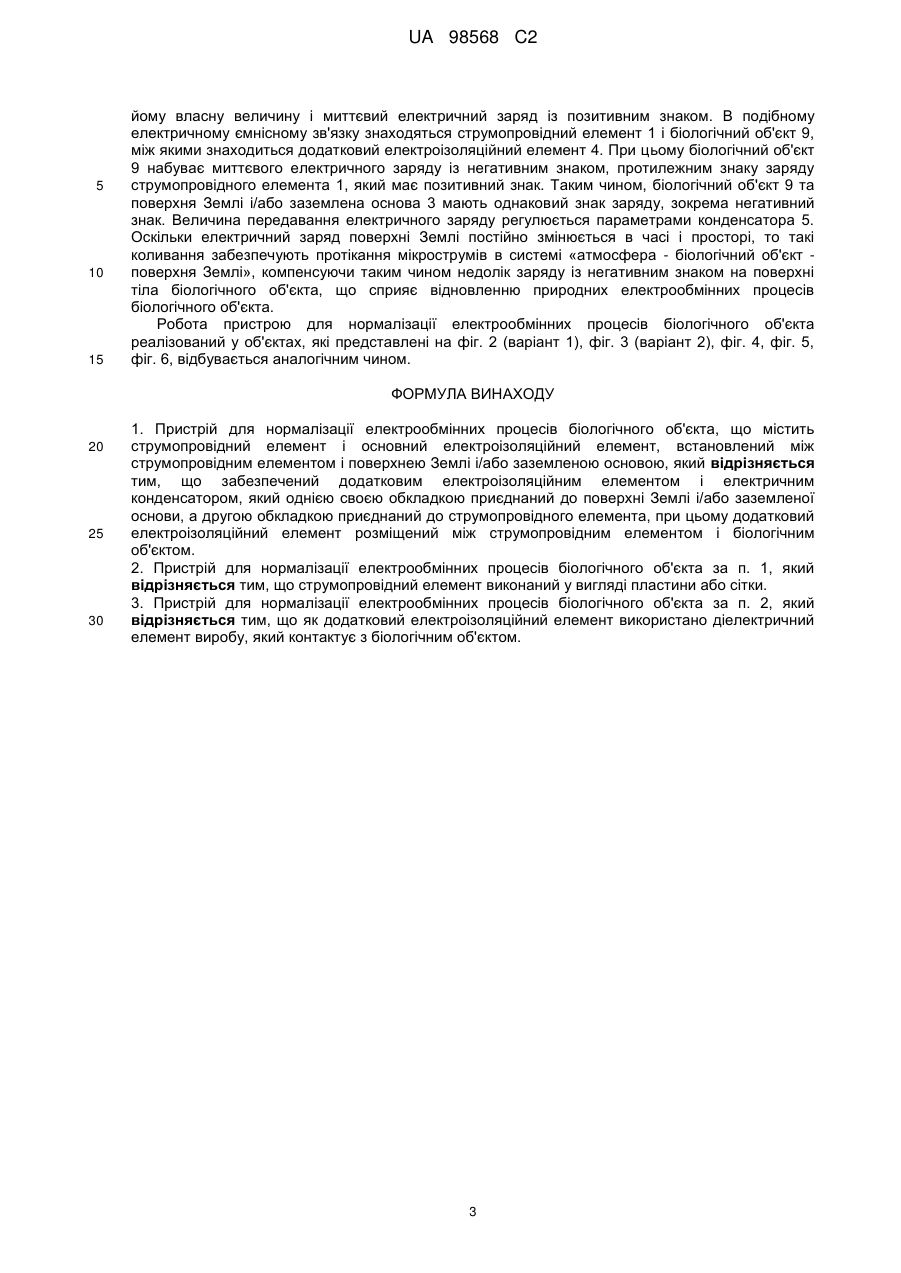

1. Пристрій для нормалізації електрообмінних процесів біологічного об'єкта, що містить струмопровідний елемент і основний електроізоляційний елемент, встановлений між струмопровідним елементом і поверхнею Землі і/або заземленою основою, який відрізняється тим, що забезпечений додатковим електроізоляційним елементом і електричним конденсатором, який однією своєю обкладкою приєднаний до поверхні Землі і/або заземленої основи, а другою обкладкою приєднаний до струмопровідного елемента, при цьому додатковий електроізоляційний елемент розміщений між струмопровідним елементом і біологічним об'єктом.

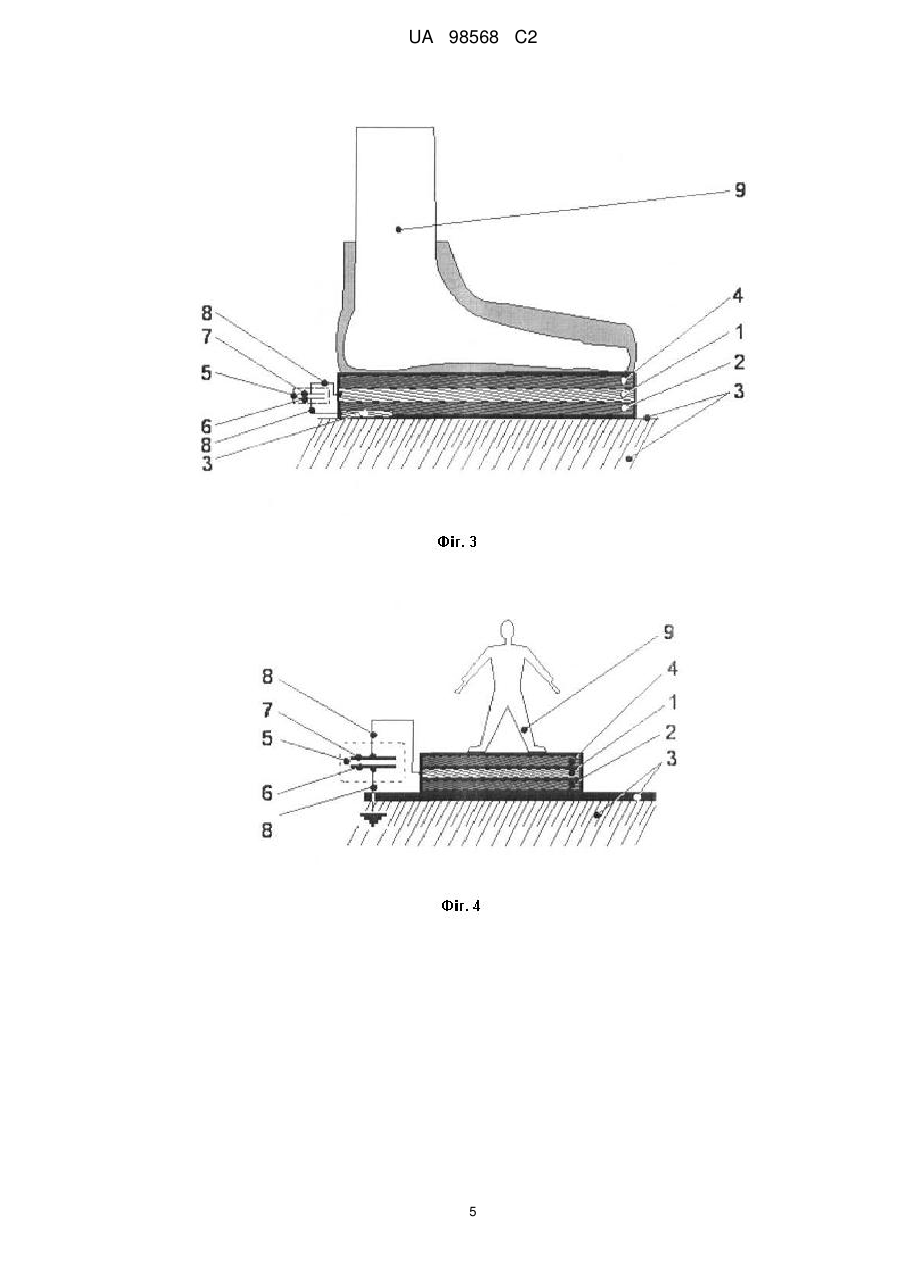

2. Пристрій для нормалізації електрообмінних процесів біологічного об'єкта за п. 1, який відрізняється тим, що струмопровідний елемент виконаний у вигляді пластини або сітки.

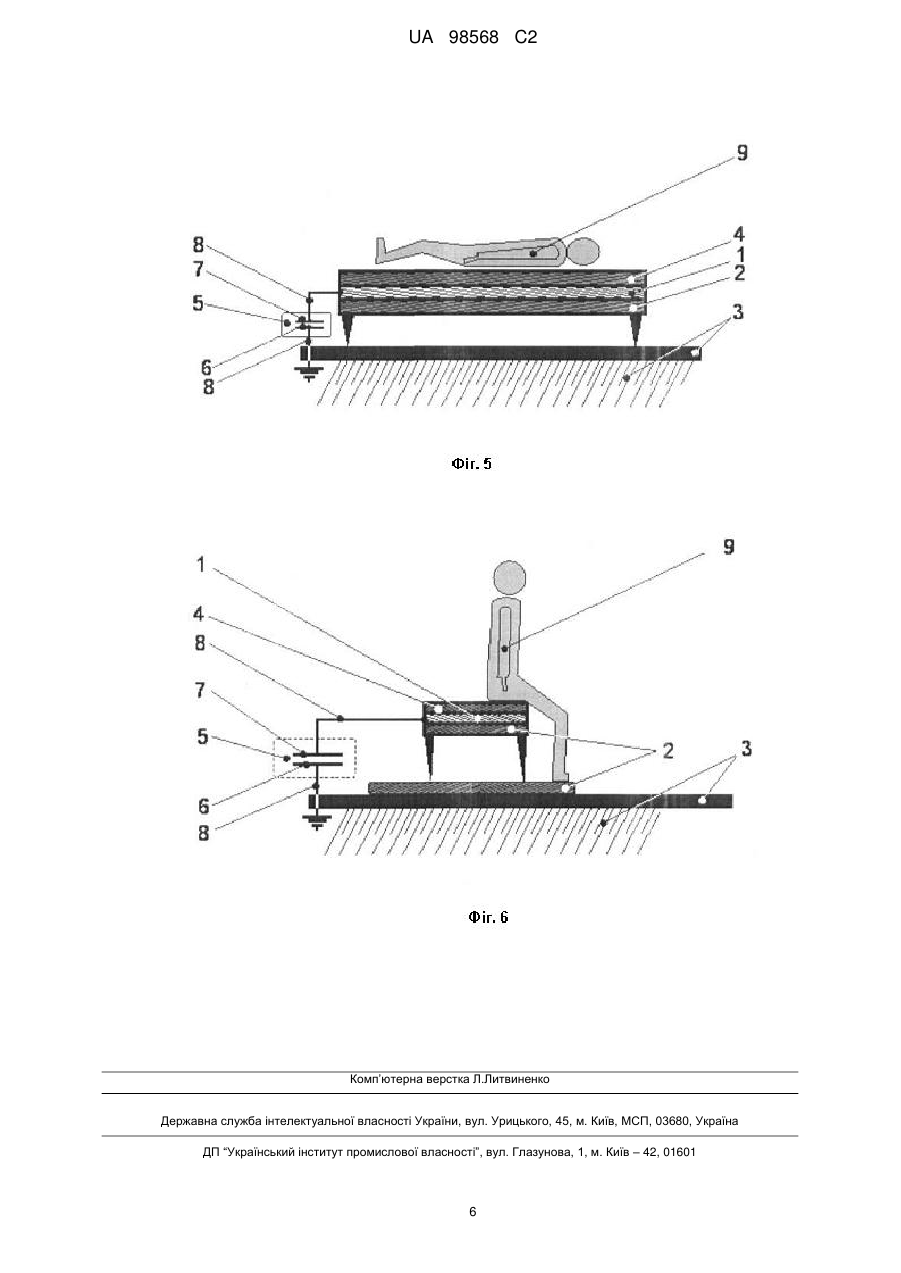

3. Пристрій для нормалізації електрообмінних процесів біологічного об'єкта за п. 2, який відрізняється тим, що як додатковий електроізоляційний елемент використано діелектричний елемент виробу, який контактує з біологічним об'єктом.

Текст

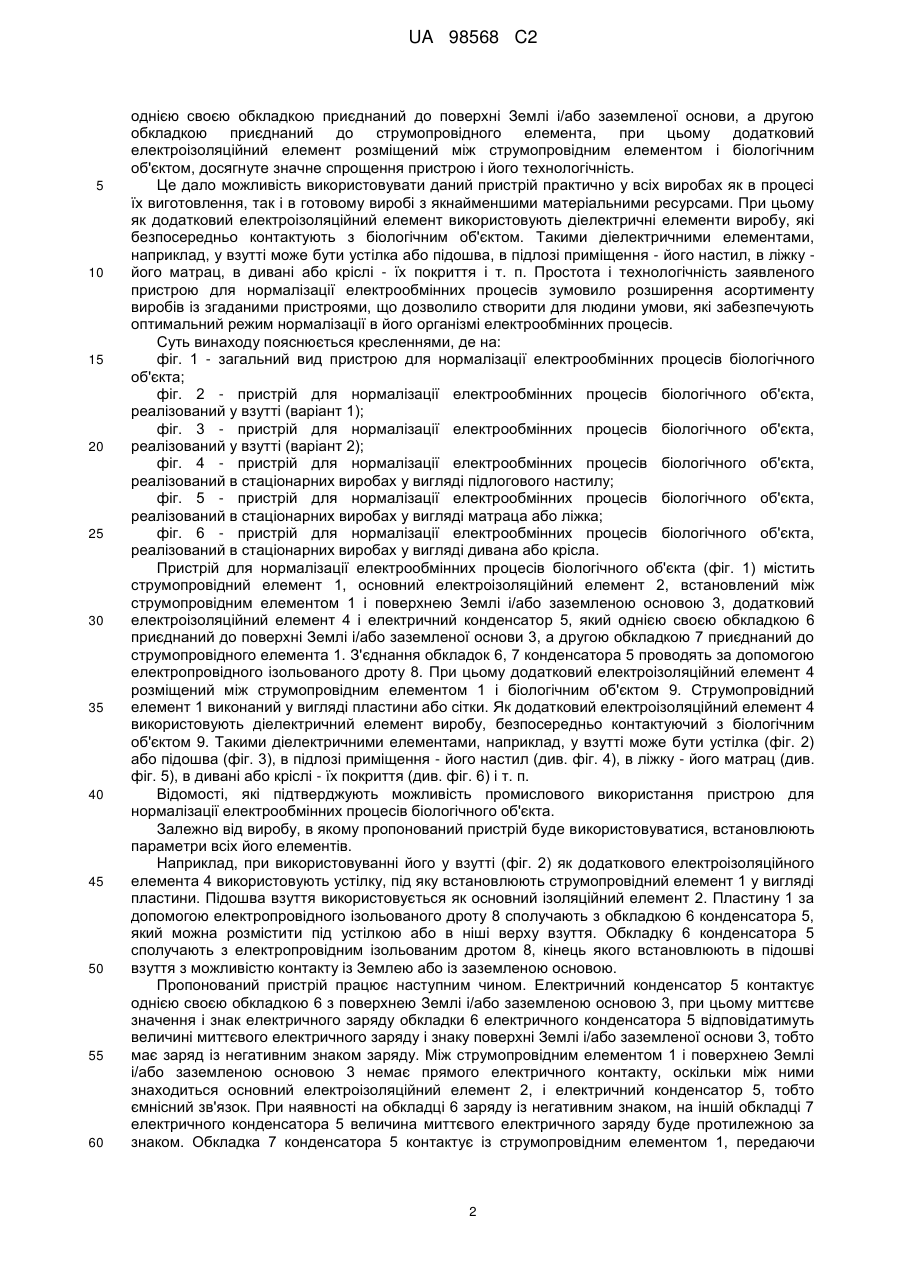

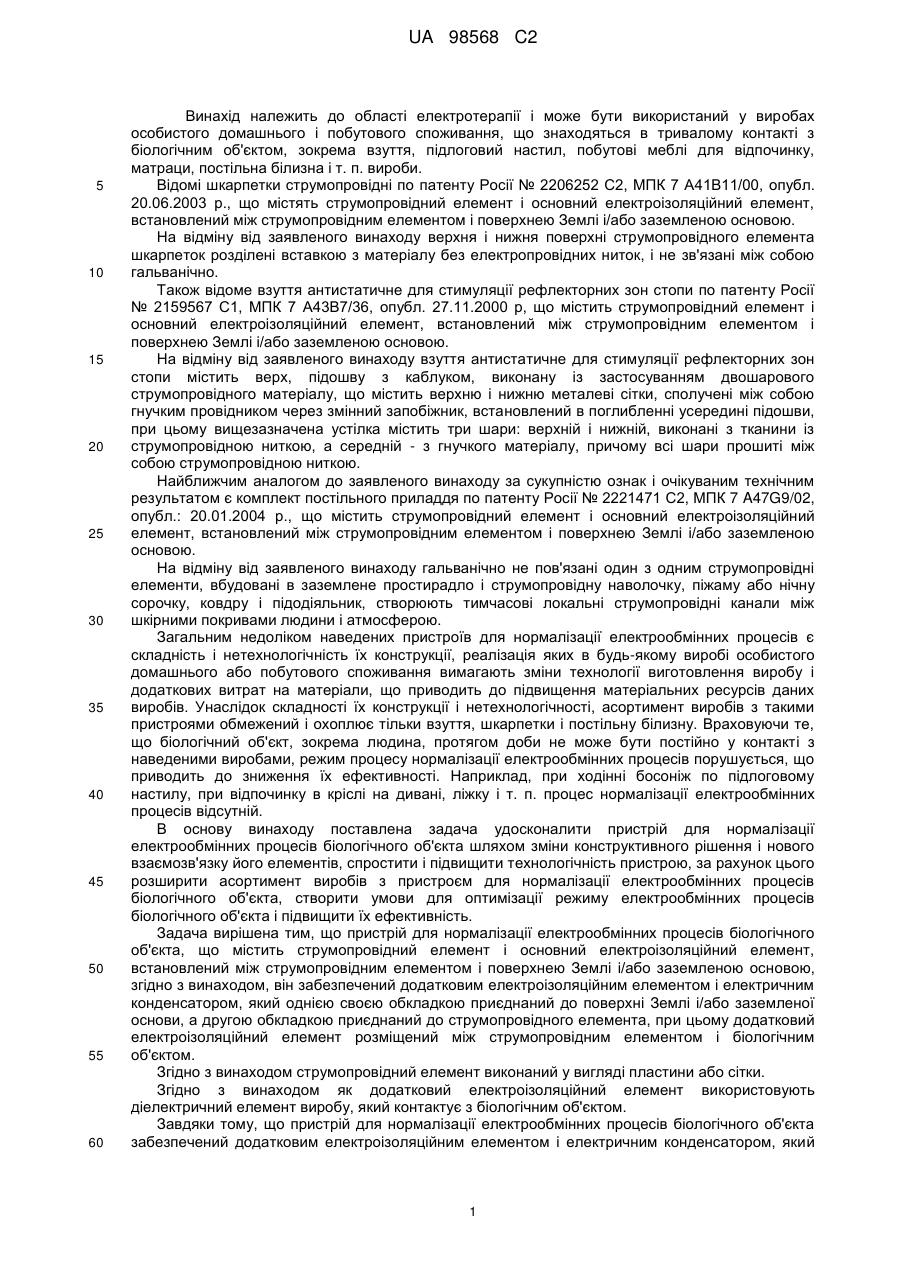

Реферат: Пристрій для нормалізації електрообмінних процесів біологічного об'єкта містить струмопровідний елемент і основний електроізоляційний елемент, встановлений між струмопровідним елементом і поверхнею Землі і/або заземленою основою. Він забезпечений додатковим електроізоляційним елементом і електричним конденсатором, який однією своєю обкладкою приєднаний до поверхні Землі і/або заземленої основи, а другою обкладкою приєднаний до струмопровідного елемента, при цьому додатковий електроізоляційний елемент розміщений між струмопровідним елементом і біологічним об'єктом. Струмопровідний елемент виконаний у вигляді пластини або сітки. Як додатковий електроізоляційний елемент використовують діелектричний елемент виробу, який контактує з біологічним об'єктом. Технічний результат: розширити асортимент виробів з пристроєм для нормалізації електрообмінних процесів біологічного об'єкта, створити умови для оптимізації режиму електрообмінних процесів біологічного об'єкта і підвищити їх ефективність. UA 98568 C2 (12) UA 98568 C2 UA 98568 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до області електротерапії і може бути використаний у виробах особистого домашнього і побутового споживання, що знаходяться в тривалому контакті з біологічним об'єктом, зокрема взуття, підлоговий настил, побутові меблі для відпочинку, матраци, постільна білизна і т. п. вироби. Відомі шкарпетки струмопровідні по патенту Росії № 2206252 С2, МПК 7 А41В11/00, опубл. 20.06.2003 р., що містять струмопровідний елемент і основний електроізоляційний елемент, встановлений між струмопровідним елементом і поверхнею Землі і/або заземленою основою. На відміну від заявленого винаходу верхня і нижня поверхні струмопровідного елемента шкарпеток розділені вставкою з матеріалу без електропровідних ниток, і не зв'язані між собою гальванічно. Також відоме взуття антистатичне для стимуляції рефлекторних зон стопи по патенту Росії № 2159567 С1, МПК 7 А43В7/36, опубл. 27.11.2000 р, що містить струмопровідний елемент і основний електроізоляційний елемент, встановлений між струмопровідним елементом і поверхнею Землі і/або заземленою основою. На відміну від заявленого винаходу взуття антистатичне для стимуляції рефлекторних зон стопи містить верх, підошву з каблуком, виконану із застосуванням двошарового струмопровідного матеріалу, що містить верхню і нижню металеві сітки, сполучені між собою гнучким провідником через змінний запобіжник, встановлений в поглибленні усередині підошви, при цьому вищезазначена устілка містить три шари: верхній і нижній, виконані з тканини із струмопровідною ниткою, а середній - з гнучкого матеріалу, причому всі шари прошиті між собою струмопровідною ниткою. Найближчим аналогом до заявленого винаходу за сукупністю ознак і очікуваним технічним результатом є комплект постільного приладдя по патенту Росії № 2221471 С2, МПК 7 A47G9/02, опубл.: 20.01.2004 р., що містить струмопровідний елемент і основний електроізоляційний елемент, встановлений між струмопровідним елементом і поверхнею Землі і/або заземленою основою. На відміну від заявленого винаходу гальванічно не пов'язані один з одним струмопровідні елементи, вбудовані в заземлене простирадло і струмопровідну наволочку, піжаму або нічну сорочку, ковдру і підодіяльник, створюють тимчасові локальні струмопровідні канали між шкірними покривами людини і атмосферою. Загальним недоліком наведених пристроїв для нормалізації електрообмінних процесів є складність і нетехнологічність їх конструкції, реалізація яких в будь-якому виробі особистого домашнього або побутового споживання вимагають зміни технології виготовлення виробу і додаткових витрат на матеріали, що приводить до підвищення матеріальних ресурсів даних виробів. Унаслідок складності їх конструкції і нетехнологічності, асортимент виробів з такими пристроями обмежений і охоплює тільки взуття, шкарпетки і постільну білизну. Враховуючи те, що біологічний об'єкт, зокрема людина, протягом доби не може бути постійно у контакті з наведеними виробами, режим процесу нормалізації електрообмінних процесів порушується, що приводить до зниження їх ефективності. Наприклад, при ходінні босоніж по підлоговому настилу, при відпочинку в кріслі на дивані, ліжку і т. п. процес нормалізації електрообмінних процесів відсутній. В основу винаходу поставлена задача удосконалити пристрій для нормалізації електрообмінних процесів біологічного об'єкта шляхом зміни конструктивного рішення і нового взаємозв'язку його елементів, спростити і підвищити технологічність пристрою, за рахунок цього розширити асортимент виробів з пристроєм для нормалізації електрообмінних процесів біологічного об'єкта, створити умови для оптимізації режиму електрообмінних процесів біологічного об'єкта і підвищити їх ефективність. Задача вирішена тим, що пристрій для нормалізації електрообмінних процесів біологічного об'єкта, що містить струмопровідний елемент і основний електроізоляційний елемент, встановлений між струмопровідним елементом і поверхнею Землі і/або заземленою основою, згідно з винаходом, він забезпечений додатковим електроізоляційним елементом і електричним конденсатором, який однією своєю обкладкою приєднаний до поверхні Землі і/або заземленої основи, а другою обкладкою приєднаний до струмопровідного елемента, при цьому додатковий електроізоляційний елемент розміщений між струмопровідним елементом і біологічним об'єктом. Згідно з винаходом струмопровідний елемент виконаний у вигляді пластини або сітки. Згідно з винаходом як додатковий електроізоляційний елемент використовують діелектричний елемент виробу, який контактує з біологічним об'єктом. Завдяки тому, що пристрій для нормалізації електрообмінних процесів біологічного об'єкта забезпечений додатковим електроізоляційним елементом і електричним конденсатором, який 1 UA 98568 C2 5 10 15 20 25 30 35 40 45 50 55 60 однією своєю обкладкою приєднаний до поверхні Землі і/або заземленої основи, а другою обкладкою приєднаний до струмопровідного елемента, при цьому додатковий електроізоляційний елемент розміщений між струмопровідним елементом і біологічним об'єктом, досягнуте значне спрощення пристрою і його технологічність. Це дало можливість використовувати даний пристрій практично у всіх виробах як в процесі їх виготовлення, так і в готовому виробі з якнайменшими матеріальними ресурсами. При цьому як додатковий електроізоляційний елемент використовують діелектричні елементи виробу, які безпосередньо контактують з біологічним об'єктом. Такими діелектричними елементами, наприклад, у взутті може бути устілка або підошва, в підлозі приміщення - його настил, в ліжку його матрац, в дивані або кріслі - їх покриття і т. п. Простота і технологічність заявленого пристрою для нормалізації електрообмінних процесів зумовило розширення асортименту виробів із згаданими пристроями, що дозволило створити для людини умови, які забезпечують оптимальний режим нормалізації в його організмі електрообмінних процесів. Суть винаходу пояснюється кресленнями, де на: фіг. 1 - загальний вид пристрою для нормалізації електрообмінних процесів біологічного об'єкта; фіг. 2 - пристрій для нормалізації електрообмінних процесів біологічного об'єкта, реалізований у взутті (варіант 1); фіг. 3 - пристрій для нормалізації електрообмінних процесів біологічного об'єкта, реалізований у взутті (варіант 2); фіг. 4 - пристрій для нормалізації електрообмінних процесів біологічного об'єкта, реалізований в стаціонарних виробах у вигляді підлогового настилу; фіг. 5 - пристрій для нормалізації електрообмінних процесів біологічного об'єкта, реалізований в стаціонарних виробах у вигляді матраца або ліжка; фіг. 6 - пристрій для нормалізації електрообмінних процесів біологічного об'єкта, реалізований в стаціонарних виробах у вигляді дивана або крісла. Пристрій для нормалізації електрообмінних процесів біологічного об'єкта (фіг. 1) містить струмопровідний елемент 1, основний електроізоляційний елемент 2, встановлений між струмопровідним елементом 1 і поверхнею Землі і/або заземленою основою 3, додатковий електроізоляційний елемент 4 і електричний конденсатор 5, який однією своєю обкладкою 6 приєднаний до поверхні Землі і/або заземленої основи 3, а другою обкладкою 7 приєднаний до струмопровідного елемента 1. З'єднання обкладок 6, 7 конденсатора 5 проводять за допомогою електропровідного ізольованого дроту 8. При цьому додатковий електроізоляційний елемент 4 розміщений між струмопровідним елементом 1 і біологічним об'єктом 9. Струмопровідний елемент 1 виконаний у вигляді пластини або сітки. Як додатковий електроізоляційний елемент 4 використовують діелектричний елемент виробу, безпосередньо контактуючий з біологічним об'єктом 9. Такими діелектричними елементами, наприклад, у взутті може бути устілка (фіг. 2) або підошва (фіг. 3), в підлозі приміщення - його настил (див. фіг. 4), в ліжку - його матрац (див. фіг. 5), в дивані або кріслі - їх покриття (див. фіг. 6) і т. п. Відомості, які підтверджують можливість промислового використання пристрою для нормалізації електрообмінних процесів біологічного об'єкта. Залежно від виробу, в якому пропонований пристрій буде використовуватися, встановлюють параметри всіх його елементів. Наприклад, при використовуванні його у взутті (фіг. 2) як додаткового електроізоляційного елемента 4 використовують устілку, під яку встановлюють струмопровідний елемент 1 у вигляді пластини. Підошва взуття використовується як основний ізоляційний елемент 2. Пластину 1 за допомогою електропровідного ізольованого дроту 8 сполучають з обкладкою 6 конденсатора 5, який можна розмістити під устілкою або в ніші верху взуття. Обкладку 6 конденсатора 5 сполучають з електропровідним ізольованим дротом 8, кінець якого встановлюють в підошві взуття з можливістю контакту із Землею або із заземленою основою. Пропонований пристрій працює наступним чином. Електричний конденсатор 5 контактує однією своєю обкладкою 6 з поверхнею Землі і/або заземленою основою 3, при цьому миттєве значення і знак електричного заряду обкладки 6 електричного конденсатора 5 відповідатимуть величині миттєвого електричного заряду і знаку поверхні Землі і/або заземленої основи 3, тобто має заряд із негативним знаком заряду. Між струмопровідним елементом 1 і поверхнею Землі і/або заземленою основою 3 немає прямого електричного контакту, оскільки між ними знаходиться основний електроізоляційний елемент 2, і електричний конденсатор 5, тобто ємнісний зв'язок. При наявності на обкладці 6 заряду із негативним знаком, на іншій обкладці 7 електричного конденсатора 5 величина миттєвого електричного заряду буде протилежною за знаком. Обкладка 7 конденсатора 5 контактує із струмопровідним елементом 1, передаючи 2 UA 98568 C2 5 10 15 йому власну величину і миттєвий електричний заряд із позитивним знаком. В подібному електричному ємнісному зв'язку знаходяться струмопровідний елемент 1 і біологічний об'єкт 9, між якими знаходиться додатковий електроізоляційний елемент 4. При цьому біологічний об'єкт 9 набуває миттєвого електричного заряду із негативним знаком, протилежним знаку заряду струмопровідного елемента 1, який має позитивний знак. Таким чином, біологічний об'єкт 9 та поверхня Землі і/або заземлена основа 3 мають однаковий знак заряду, зокрема негативний знак. Величина передавання електричного заряду регулюється параметрами конденсатора 5. Оскільки електричний заряд поверхні Землі постійно змінюється в часі і просторі, то такі коливання забезпечують протікання мікрострумів в системі «атмосфера - біологічний об'єкт поверхня Землі», компенсуючи таким чином недолік заряду із негативним знаком на поверхні тіла біологічного об'єкта, що сприяє відновленню природних електрообмінних процесів біологічного об'єкта. Робота пристрою для нормалізації електрообмінних процесів біологічного об'єкта реалізований у об'єктах, які представлені на фіг. 2 (варіант 1), фіг. 3 (варіант 2), фіг. 4, фіг. 5, фіг. 6, відбувається аналогічним чином. ФОРМУЛА ВИНАХОДУ 20 25 30 1. Пристрій для нормалізації електрообмінних процесів біологічного об'єкта, що містить струмопровідний елемент і основний електроізоляційний елемент, встановлений між струмопровідним елементом і поверхнею Землі і/або заземленою основою, який відрізняється тим, що забезпечений додатковим електроізоляційним елементом і електричним конденсатором, який однією своєю обкладкою приєднаний до поверхні Землі і/або заземленої основи, а другою обкладкою приєднаний до струмопровідного елемента, при цьому додатковий електроізоляційний елемент розміщений між струмопровідним елементом і біологічним об'єктом. 2. Пристрій для нормалізації електрообмінних процесів біологічного об'єкта за п. 1, який відрізняється тим, що струмопровідний елемент виконаний у вигляді пластини або сітки. 3. Пристрій для нормалізації електрообмінних процесів біологічного об'єкта за п. 2, який відрізняється тим, що як додатковий електроізоляційний елемент використано діелектричний елемент виробу, який контактує з біологічним об'єктом. 3 UA 98568 C2 4 UA 98568 C2 5 UA 98568 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6

Дивитися

Додаткова інформація

Назва патенту англійською

Device for normalization of electro-metabolic processes of biological object

Автори англійською

Borminskyi Vadym Mykolaiovych

Назва патенту російською

Устройство для нормализации электрообменных процессов биологического объекта

Автори російською

Борминский Вадим Николаевич

МПК / Мітки

МПК: A61N 1/40, A61H 39/00, A43B 7/36

Мітки: процесів, нормалізації, пристрій, електрообмінних, біологічного, об'єкта
