Пластинчастий відкритошарнірний ланцюг

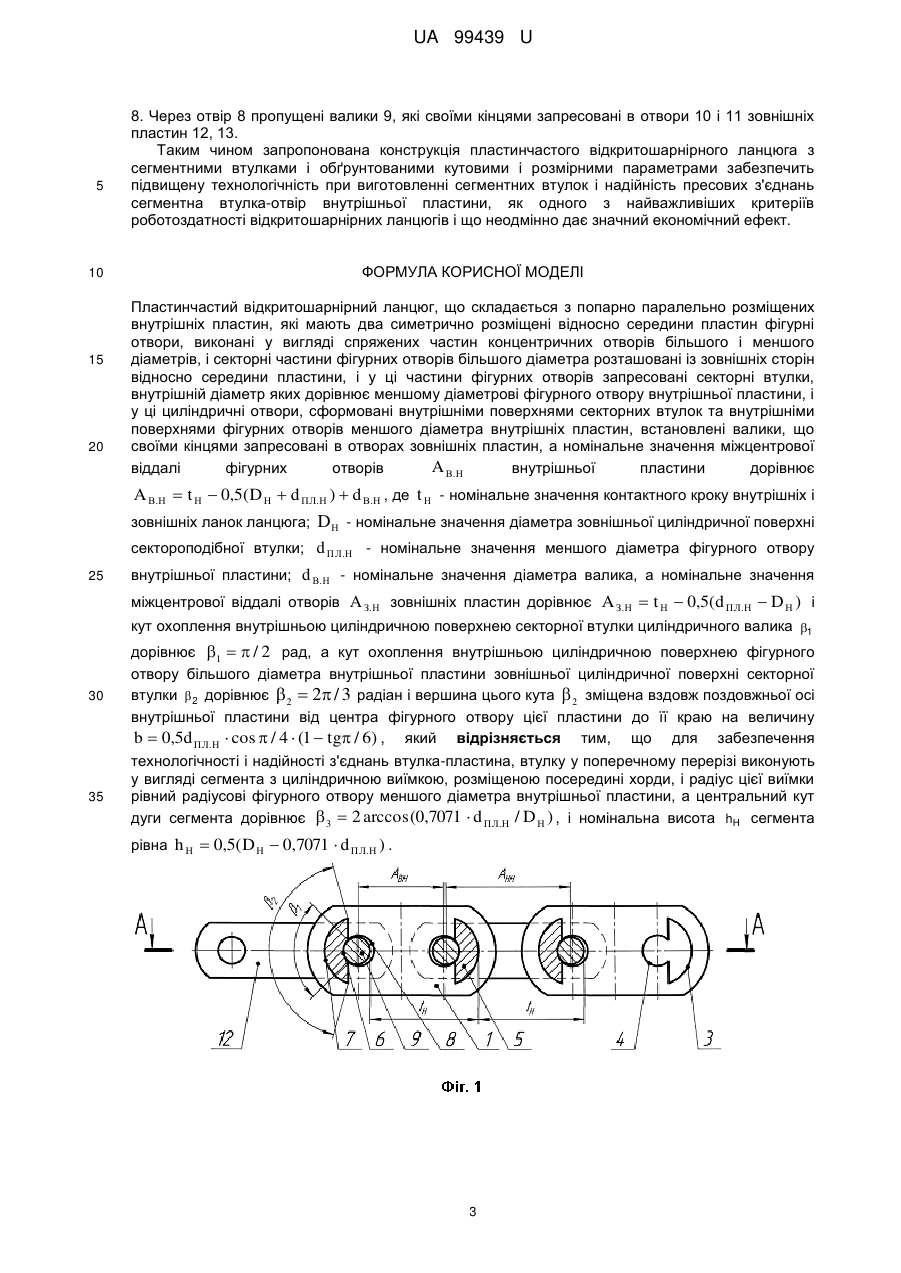

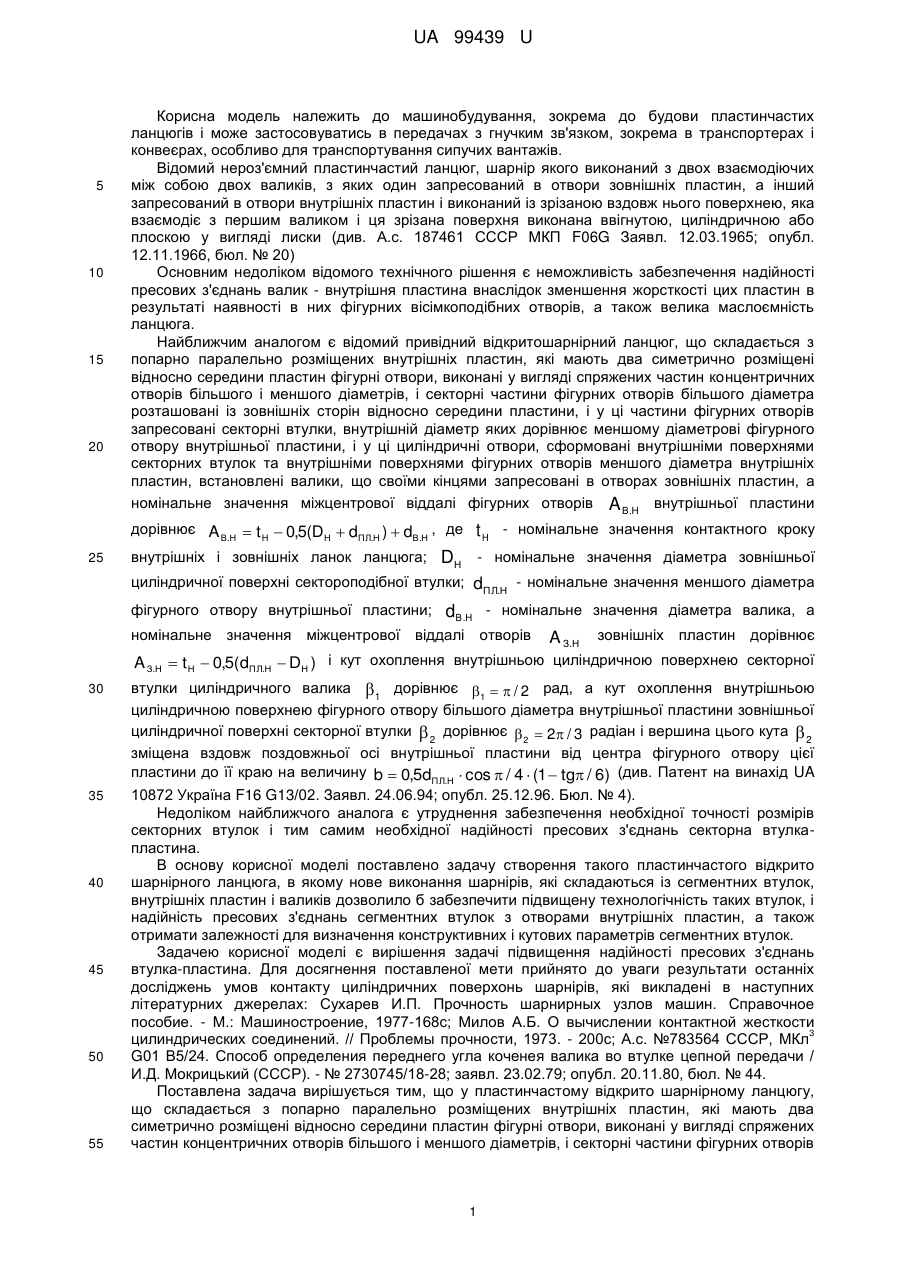

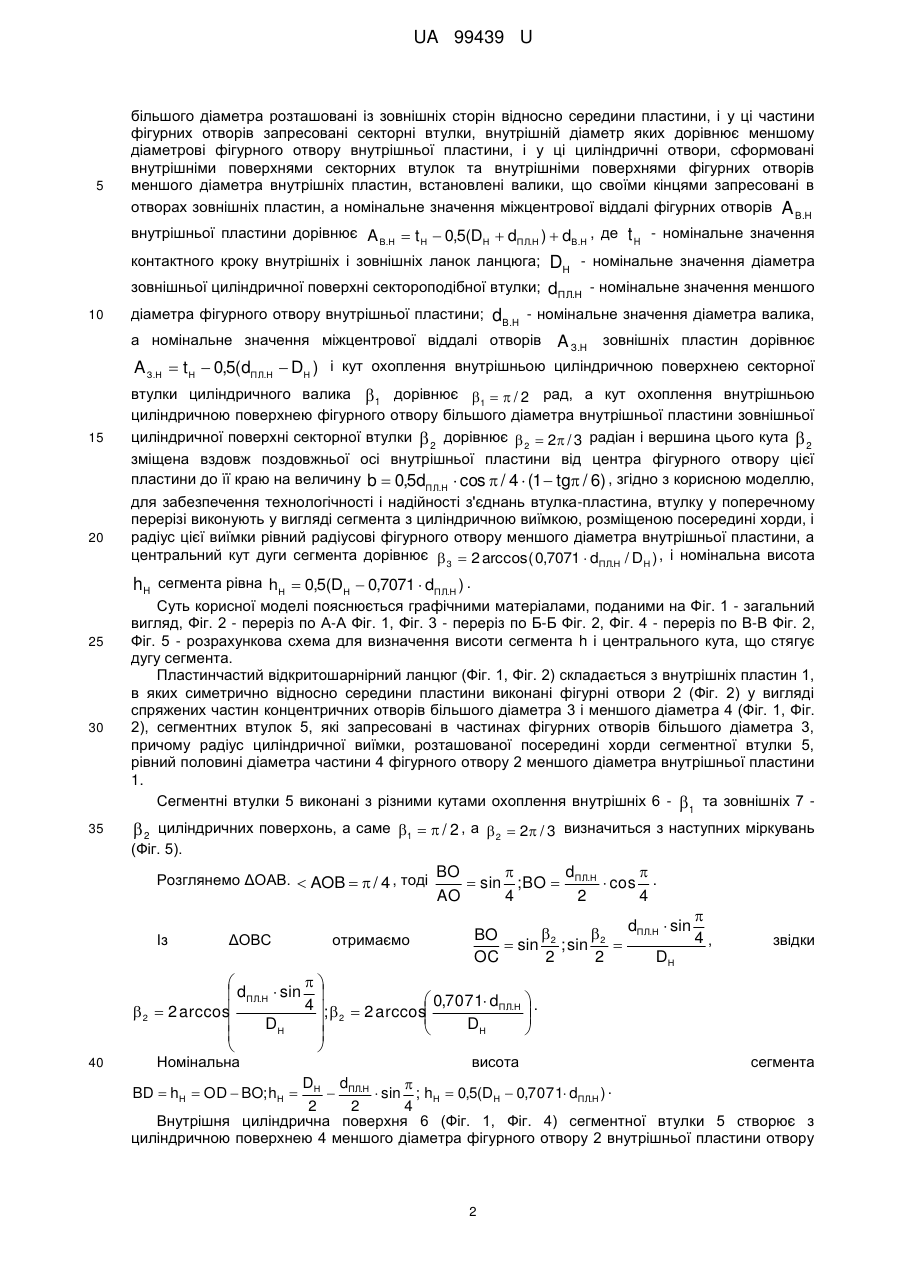

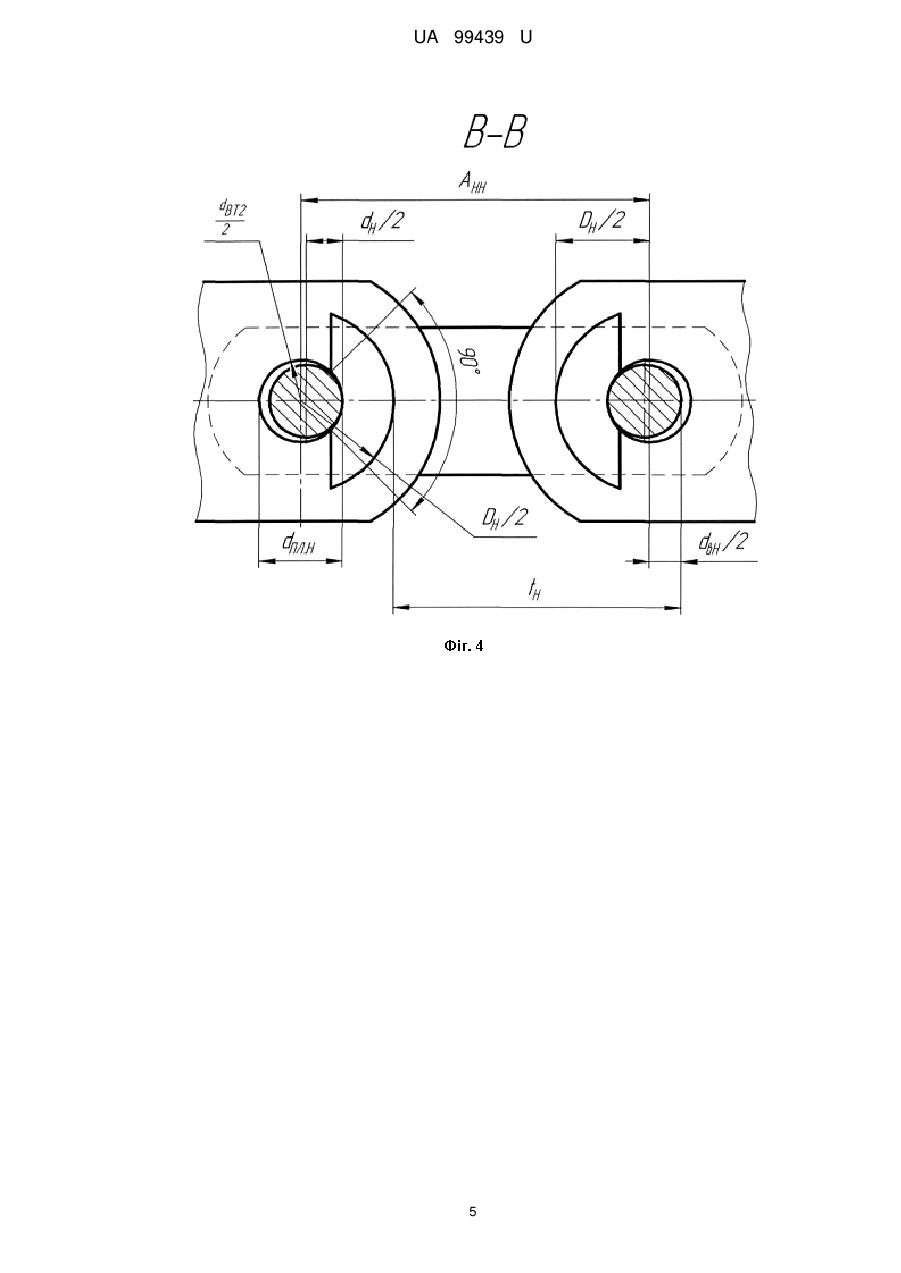

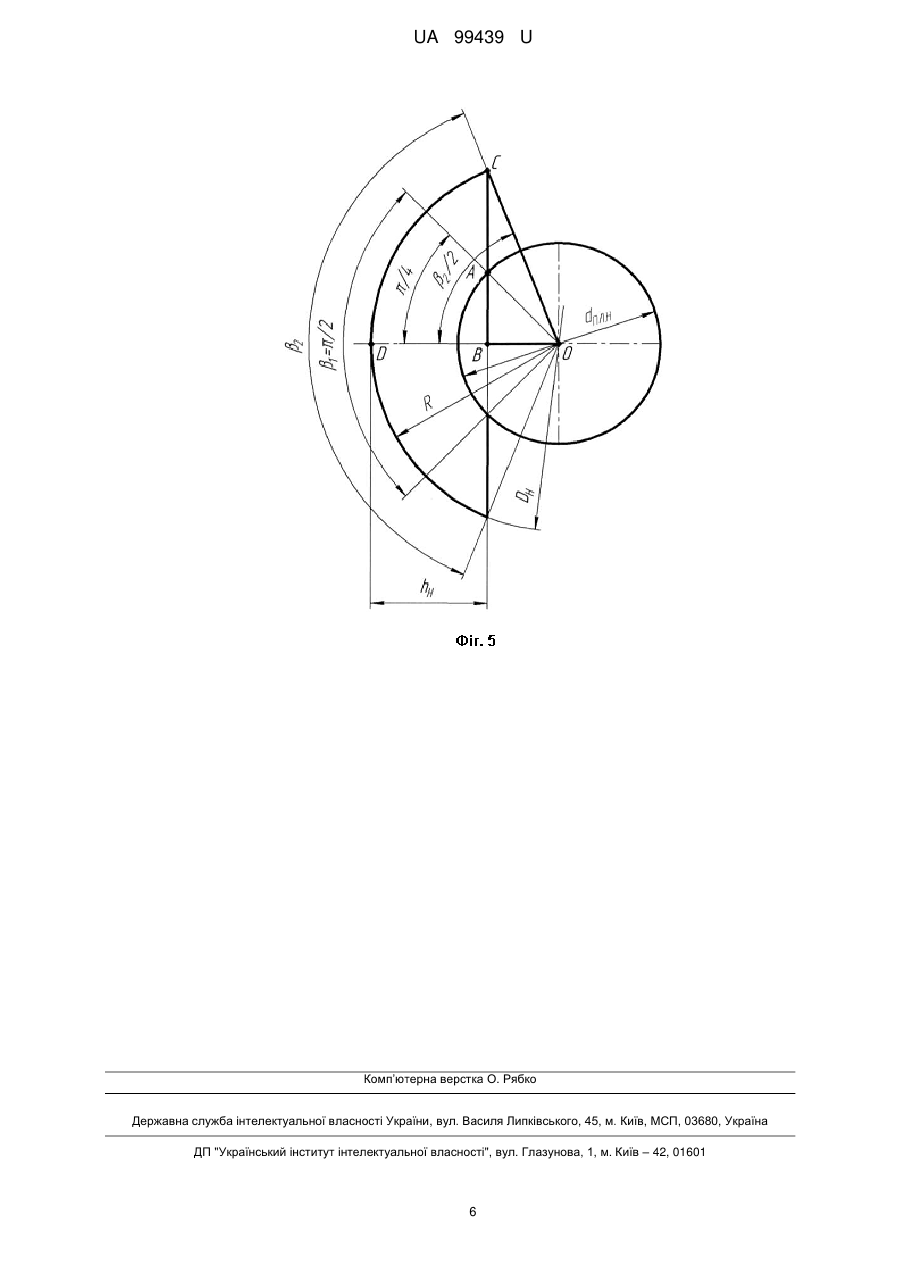

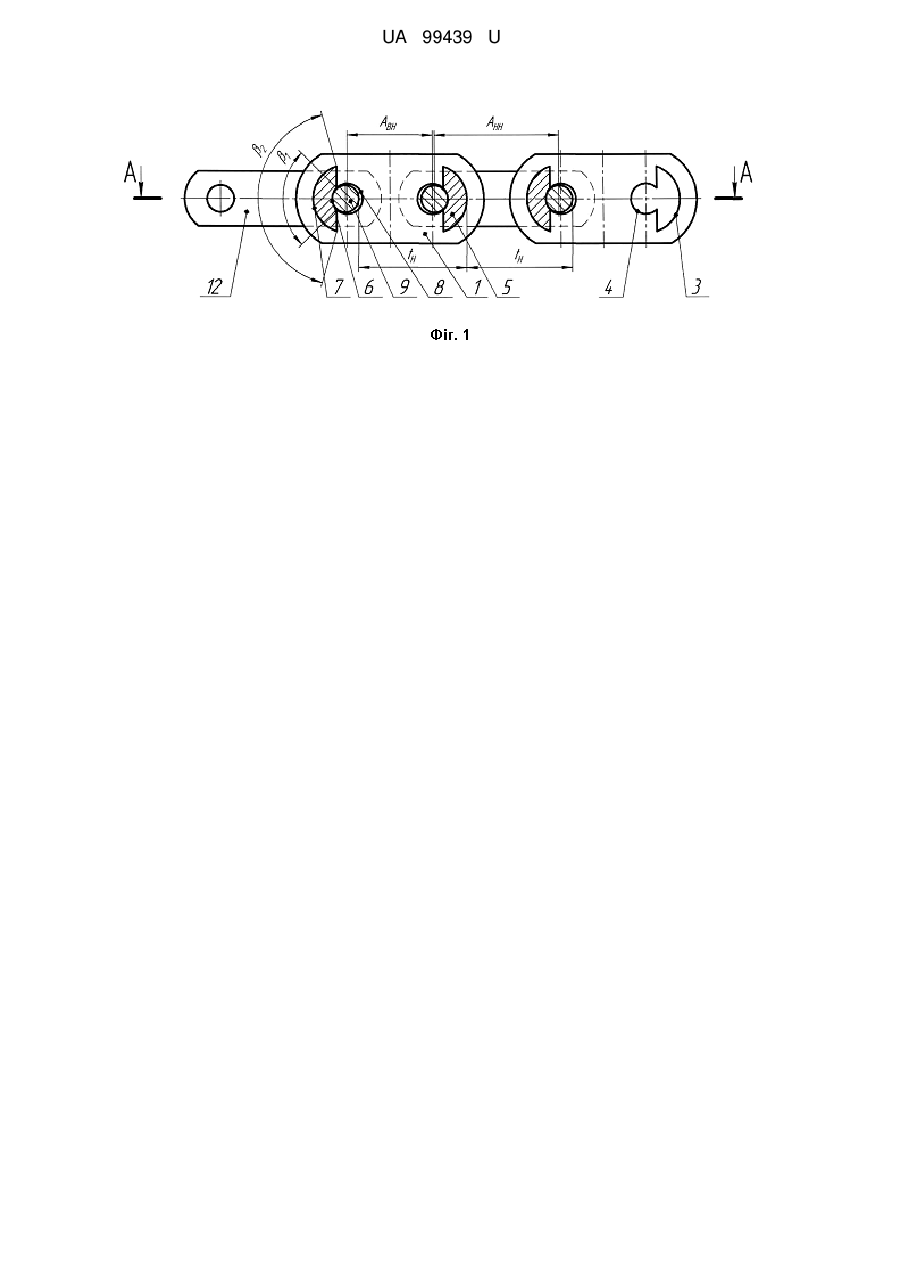

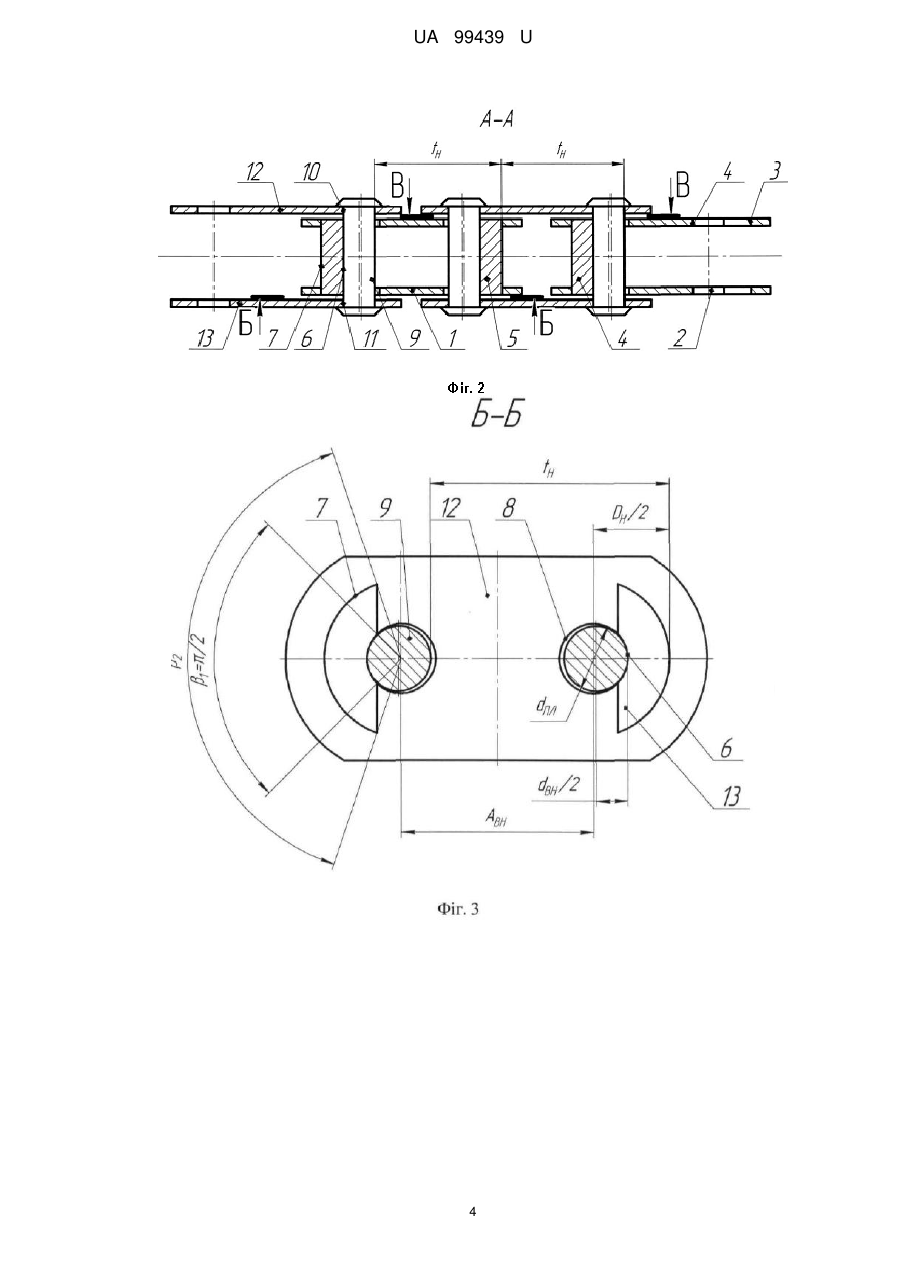

Реферат: Пластинчастий відкритошарнірний ланцюг, що складається з попарно паралельно розміщених внутрішніх пластин, які мають два симетрично розміщені відносно середини пластин фігурні отвори виконані у вигляді спряжених частин концентричних отворів більшого і меншого діаметрів, і секторні частини фігурних отворів більшого діаметра розташовані із зовнішніх сторін відносно середини пластини. У частини фігурних отворів запресовані секторні втулки, внутрішній діаметр яких дорівнює меншому діаметрові фігурного отвору внутрішньої пластини. У циліндричні отвори, сформовані внутрішніми поверхнями секторних втулок та внутрішніми поверхнями фігурних отворів меншого діаметра внутрішніх пластин, встановлені валики, що своїми кінцями запресовані в отворах зовнішніх пластин. Втулка у поперечному перерізі виконана у вигляді сегмента з циліндричною виїмкою, розміщеною посередині хорди, і радіус цієї виїмки рівний радіусові фігурного отвору меншого діаметра внутрішньої пластини. UA 99439 U (12) UA 99439 U UA 99439 U 5 10 15 20 Корисна модель належить до машинобудування, зокрема до будови пластинчастих ланцюгів і може застосовуватись в передачах з гнучким зв'язком, зокрема в транспортерах і конвеєрах, особливо для транспортування сипучих вантажів. Відомий нероз'ємний пластинчастий ланцюг, шарнір якого виконаний з двох взаємодіючих між собою двох валиків, з яких один запресований в отвори зовнішніх пластин, а інший запресований в отвори внутрішніх пластин і виконаний із зрізаною вздовж нього поверхнею, яка взаємодіє з першим валиком і ця зрізана поверхня виконана ввігнутою, циліндричною або плоскою у вигляді лиски (див. А.с. 187461 СССР МКП F06G Заявл. 12.03.1965; опубл. 12.11.1966, бюл. № 20) Основним недоліком відомого технічного рішення є неможливість забезпечення надійності пресових з'єднань валик - внутрішня пластина внаслідок зменшення жорсткості цих пластин в результаті наявності в них фігурних вісімкоподібних отворів, а також велика маслоємність ланцюга. Найближчим аналогом є відомий привідний відкритошарнірний ланцюг, що складається з попарно паралельно розміщених внутрішніх пластин, які мають два симетрично розміщені відносно середини пластин фігурні отвори, виконані у вигляді спряжених частин концентричних отворів більшого і меншого діаметрів, і секторні частини фігурних отворів більшого діаметра розташовані із зовнішніх сторін відносно середини пластини, і у ці частини фігурних отворів запресовані секторні втулки, внутрішній діаметр яких дорівнює меншому діаметрові фігурного отвору внутрішньої пластини, і у ці циліндричні отвори, сформовані внутрішніми поверхнями секторних втулок та внутрішніми поверхнями фігурних отворів меншого діаметра внутрішніх пластин, встановлені валики, що своїми кінцями запресовані в отворах зовнішніх пластин, а номінальне значення міжцентрової віддалі фігурних отворів A В.Н внутрішньої пластини дорівнює A В.Н  t Н  0,5(DН  dПЛ.Н )  dВ.Н , де 25 t Н - номінальне значення контактного кроку внутрішніх і зовнішніх ланок ланцюга; DН - номінальне значення діаметра зовнішньої циліндричної поверхні сектороподібної втулки; dПЛ.Н - номінальне значення меншого діаметра фігурного отвору внутрішньої пластини; dВ.Н - номінальне значення діаметра валика, а номінальне значення міжцентрової віддалі отворів A З.Н зовнішніх пластин дорівнює A З.Н  t Н  0,5(dПЛ.Н  DН ) і кут охоплення внутрішньою циліндричною поверхнею секторної 30 втулки циліндричного валика  1 дорівнює 1   / 2 рад, а кут охоплення внутрішньою циліндричною поверхнею фігурного отвору більшого діаметра внутрішньої пластини зовнішньої циліндричної поверхні секторної втулки  2 дорівнює 2  2 / 3 радіан і вершина цього кута  2 зміщена вздовж поздовжньої осі внутрішньої пластини від центра фігурного отвору цієї пластини до її краю на величину b  0,5dПЛ.Н  cos  / 4  (1  tg / 6) (див. Патент на винахід UA 35 10872 Україна F16 G13/02. Заявл. 24.06.94; опубл. 25.12.96. Бюл. № 4). Недоліком найближчого аналога є утруднення забезпечення необхідної точності розмірів секторних втулок і тим самим необхідної надійності пресових з'єднань секторна втулкапластина. В основу корисної моделі поставлено задачу створення такого пластинчастого відкрито шарнірного ланцюга, в якому нове виконання шарнірів, які складаються із сегментних втулок, внутрішніх пластин і валиків дозволило б забезпечити підвищену технологічність таких втулок, і надійність пресових з'єднань сегментних втулок з отворами внутрішніх пластин, а також отримати залежності для визначення конструктивних і кутових параметрів сегментних втулок. Задачею корисної моделі є вирішення задачі підвищення надійності пресових з'єднань втулка-пластина. Для досягнення поставленої мети прийнято до уваги результати останніх досліджень умов контакту циліндричних поверхонь шарнірів, які викладені в наступних літературних джерелах: Сухарев И.П. Прочность шарнирных узлов машин. Справочное пособие. - М.: Машиностроение, 1977-168с; Милов А.Б. О вычислении контактной жесткости 3 цилиндрических соединений. // Проблемы прочности, 1973. - 200с; А.с. №783564 СССР, МКл G01 В5/24. Способ определения переднего угла коченея валика во втулке цепной передачи / И.Д. Мокрицький (СССР). - № 2730745/18-28; заявл. 23.02.79; опубл. 20.11.80, бюл. № 44. Поставлена задача вирішується тим, що у пластинчастому відкрито шарнірному ланцюгу, що складається з попарно паралельно розміщених внутрішніх пластин, які мають два симетрично розміщені відносно середини пластин фігурні отвори, виконані у вигляді спряжених частин концентричних отворів більшого і меншого діаметрів, і секторні частини фігурних отворів 40 45 50 55 1 UA 99439 U 5 більшого діаметра розташовані із зовнішніх сторін відносно середини пластини, і у ці частини фігурних отворів запресовані секторні втулки, внутрішній діаметр яких дорівнює меншому діаметрові фігурного отвору внутрішньої пластини, і у ці циліндричні отвори, сформовані внутрішніми поверхнями секторних втулок та внутрішніми поверхнями фігурних отворів меншого діаметра внутрішніх пластин, встановлені валики, що своїми кінцями запресовані в отворах зовнішніх пластин, а номінальне значення міжцентрової віддалі фігурних отворів A В.Н внутрішньої пластини дорівнює A В.Н  t Н  0,5(DН  dПЛ.Н )  dВ.Н , де t Н - номінальне значення контактного кроку внутрішніх і зовнішніх ланок ланцюга; 10 DН - номінальне значення діаметра зовнішньої циліндричної поверхні сектороподібної втулки; dПЛ.Н - номінальне значення меншого діаметра фігурного отвору внутрішньої пластини; dВ.Н - номінальне значення діаметра валика, а номінальне значення міжцентрової віддалі отворів A З.Н зовнішніх пластин дорівнює A З.Н  t Н  0,5(dПЛ.Н  DН ) і кут охоплення внутрішньою циліндричною поверхнею секторної 15 20 втулки циліндричного валика  1 дорівнює 1   / 2 рад, а кут охоплення внутрішньою циліндричною поверхнею фігурного отвору більшого діаметра внутрішньої пластини зовнішньої циліндричної поверхні секторної втулки  2 дорівнює  2  2 / 3 радіан і вершина цього кута  2 зміщена вздовж поздовжньої осі внутрішньої пластини від центра фігурного отвору цієї пластини до її краю на величину b  0,5dПЛ.Н  cos  / 4  (1  tg / 6) , згідно з корисною моделлю, для забезпечення технологічності і надійності з'єднань втулка-пластина, втулку у поперечному перерізі виконують у вигляді сегмента з циліндричною виїмкою, розміщеною посередині хорди, і радіус цієї виїмки рівний радіусові фігурного отвору меншого діаметра внутрішньої пластини, а центральний кут дуги сегмента дорівнює  3  2 arccos( 0,7071  dПЛ.Н / DН ) , і номінальна висота hН сегмента рівна hН  0,5(DН  0,7071  dПЛ.Н ) . 25 30 35 Суть корисної моделі пояснюється графічними матеріалами, поданими на Фіг. 1 - загальний вигляд, Фіг. 2 - переріз по А-А Фіг. 1, Фіг. 3 - переріз по Б-Б Фіг. 2, Фіг. 4 - переріз по В-В Фіг. 2, Фіг. 5 - розрахункова схема для визначення висоти сегмента h і центрального кута, що стягує дугу сегмента. Пластинчастий відкритошарнірний ланцюг (Фіг. 1, Фіг. 2) складається з внутрішніх пластин 1, в яких симетрично відносно середини пластини виконані фігурні отвори 2 (Фіг. 2) у вигляді спряжених частин концентричних отворів більшого діаметра 3 і меншого діаметра 4 (Фіг. 1, Фіг. 2), сегментних втулок 5, які запресовані в частинах фігурних отворів більшого діаметра 3, причому радіус циліндричної виїмки, розташованої посередині хорди сегментної втулки 5, рівний половині діаметра частини 4 фігурного отвору 2 меншого діаметра внутрішньої пластини 1. Сегментні втулки 5 виконані з різними кутами охоплення внутрішніх 6 -  1 та зовнішніх 7  2 циліндричних поверхонь, а саме 1   / 2 , а 2  2 / 3 визначиться з наступних міркувань (Фіг. 5). d Розглянемо ΔОАВ.  AOB   / 4 , тоді BO  sin  ; BO  ПЛ.Н  cos  . AO Із ΔОВС отримаємо 4   BO  sin 2 ; sin 2  OC 2 2    dПЛ.Н  sin  4 ;   2 arccos 0,7071 dПЛ.Н  .    2  2 arccos 2   DН DН         40 Номінальна 2 висота 4 dПЛ.Н  sin  4, звідки DН сегмента DН dПЛ.Н    sin ; hН  0,5(DН  0,7071 dПЛ.Н ) . 2 2 4 Внутрішня циліндрична поверхня 6 (Фіг. 1, Фіг. 4) сегментної втулки 5 створює з циліндричною поверхнею 4 меншого діаметра фігурного отвору 2 внутрішньої пластини отвору BD  hН  OD  BO; hН  2 UA 99439 U 5 10 15 20 8. Через отвір 8 пропущені валики 9, які своїми кінцями запресовані в отвори 10 і 11 зовнішніх пластин 12, 13. Таким чином запропонована конструкція пластинчастого відкритошарнірного ланцюга з сегментними втулками і обґрунтованими кутовими і розмірними параметрами забезпечить підвищену технологічність при виготовленні сегментних втулок і надійність пресових з'єднань сегментна втулка-отвір внутрішньої пластини, як одного з найважливіших критеріїв роботоздатності відкритошарнірних ланцюгів і що неодмінно дає значний економічний ефект. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пластинчастий відкритошарнірний ланцюг, що складається з попарно паралельно розміщених внутрішніх пластин, які мають два симетрично розміщені відносно середини пластин фігурні отвори, виконані у вигляді спряжених частин концентричних отворів більшого і меншого діаметрів, і секторні частини фігурних отворів більшого діаметра розташовані із зовнішніх сторін відносно середини пластини, і у ці частини фігурних отворів запресовані секторні втулки, внутрішній діаметр яких дорівнює меншому діаметрові фігурного отвору внутрішньої пластини, і у ці циліндричні отвори, сформовані внутрішніми поверхнями секторних втулок та внутрішніми поверхнями фігурних отворів меншого діаметра внутрішніх пластин, встановлені валики, що своїми кінцями запресовані в отворах зовнішніх пластин, а номінальне значення міжцентрової A В.Н віддалі фігурних отворів внутрішньої пластини дорівнює A В.Н  t Н  0,5(D Н  d ПЛ.Н )  d В.Н , де t Н - номінальне значення контактного кроку внутрішніх і зовнішніх ланок ланцюга; D Н - номінальне значення діаметра зовнішньої циліндричної поверхні сектороподібної втулки; d ПЛ.Н - номінальне значення меншого діаметра фігурного отвору 25 внутрішньої пластини; d В.Н - номінальне значення діаметра валика, а номінальне значення міжцентрової віддалі отворів A З.Н зовнішніх пластин дорівнює A З.Н  t Н  0,5(d ПЛ.Н  D Н ) і кут охоплення внутрішньою циліндричною поверхнею секторної втулки циліндричного валика 1 30 35 дорівнює 1   / 2 рад, а кут охоплення внутрішньою циліндричною поверхнею фігурного отвору більшого діаметра внутрішньої пластини зовнішньої циліндричної поверхні секторної втулки  2 дорівнює  2  2 / 3 радіан і вершина цього кута  2 зміщена вздовж поздовжньої осі внутрішньої пластини від центра фігурного отвору цієї пластини до її краю на величину b  0,5d ПЛ.Н  cos  / 4  (1  tg / 6) , який відрізняється тим, що для забезпечення технологічності і надійності з'єднань втулка-пластина, втулку у поперечному перерізі виконують у вигляді сегмента з циліндричною виїмкою, розміщеною посередині хорди, і радіус цієї виїмки рівний радіусові фігурного отвору меншого діаметра внутрішньої пластини, а центральний кут дуги сегмента дорівнює 3  2 arccos(0,7071  d ПЛ.Н / D Н ) , і номінальна висота hН сегмента рівна h Н  0,5(D Н  0,7071  d ПЛ.Н ) . 3 UA 99439 U 4 UA 99439 U 5 UA 99439 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 6
