Тяговий пластинчастий ланцюг

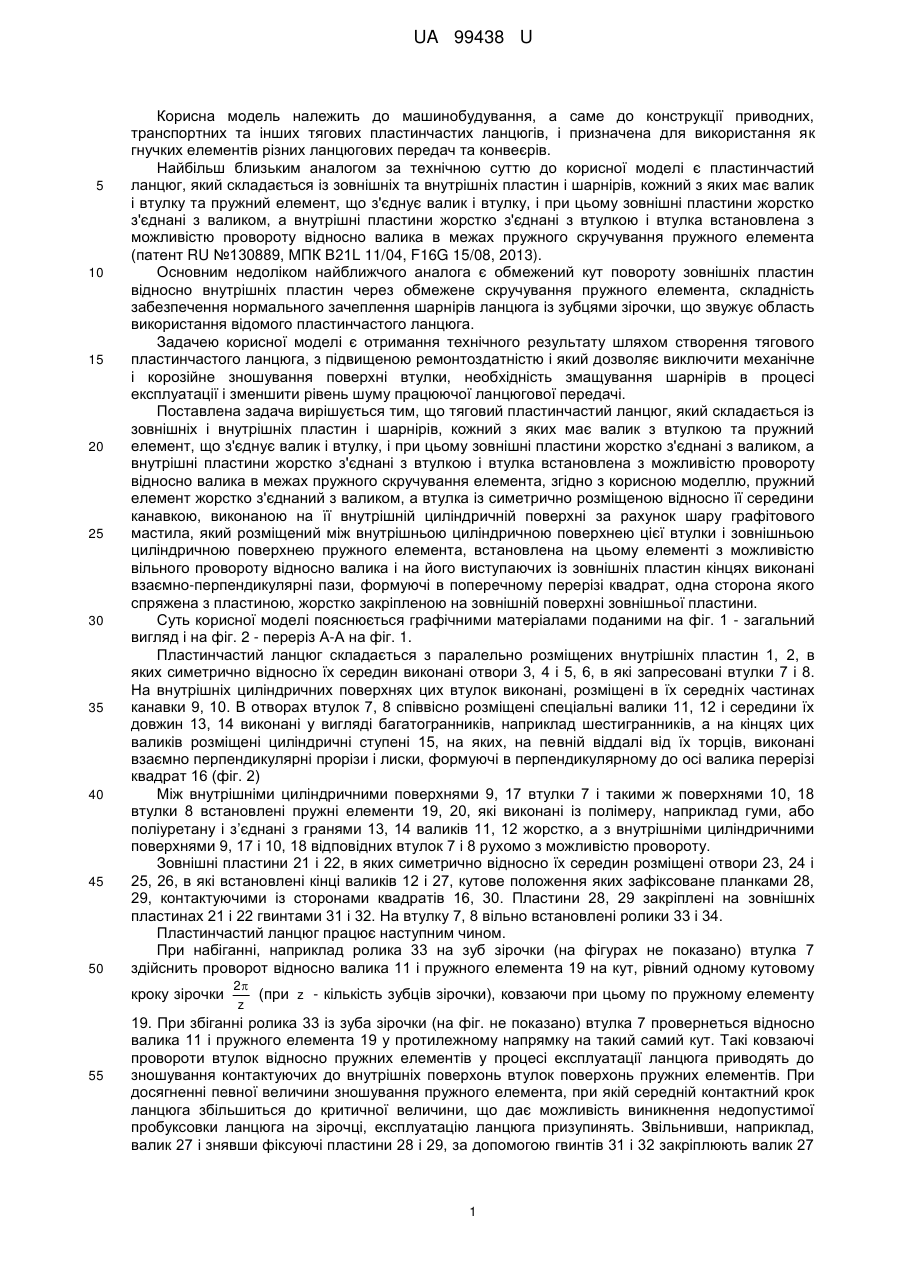

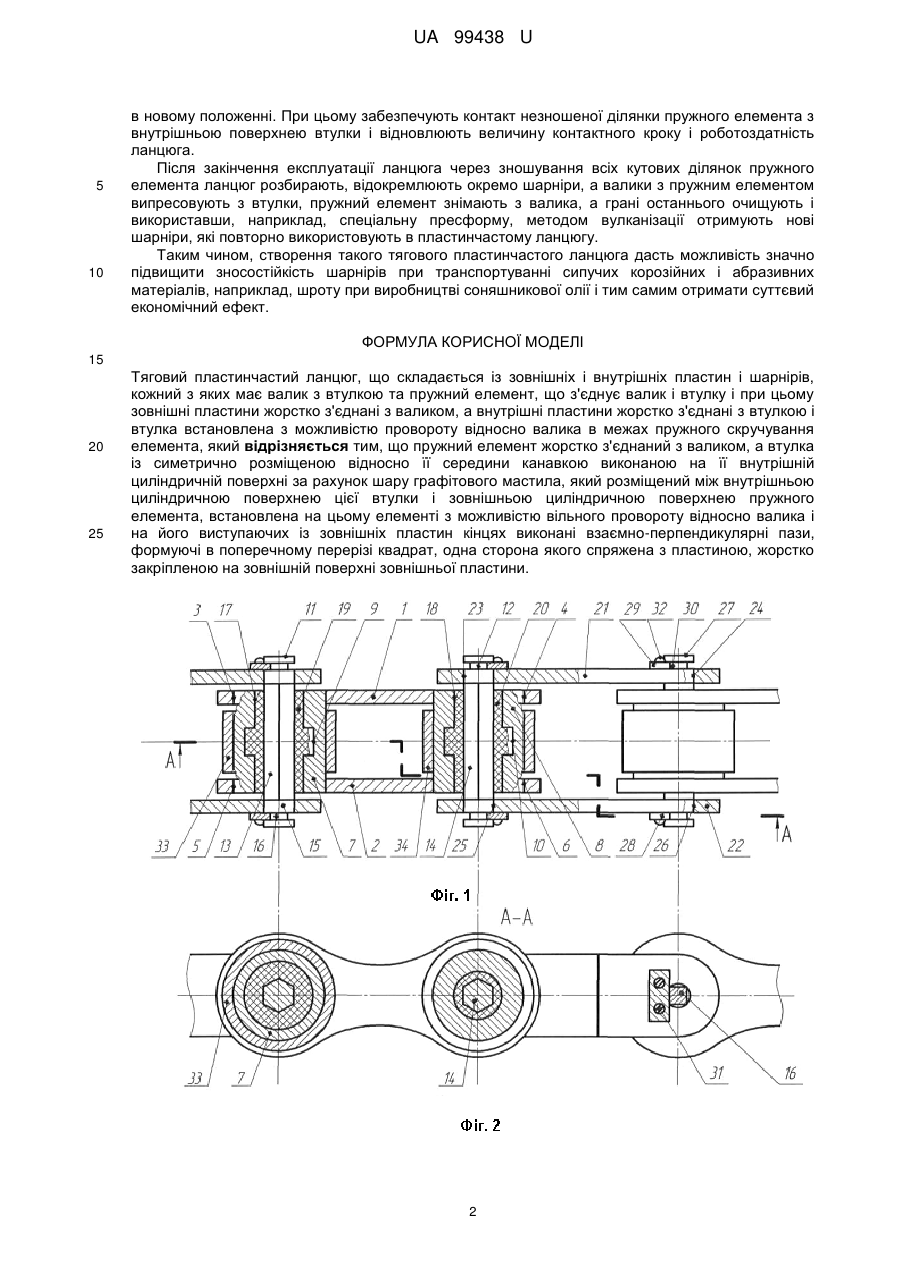

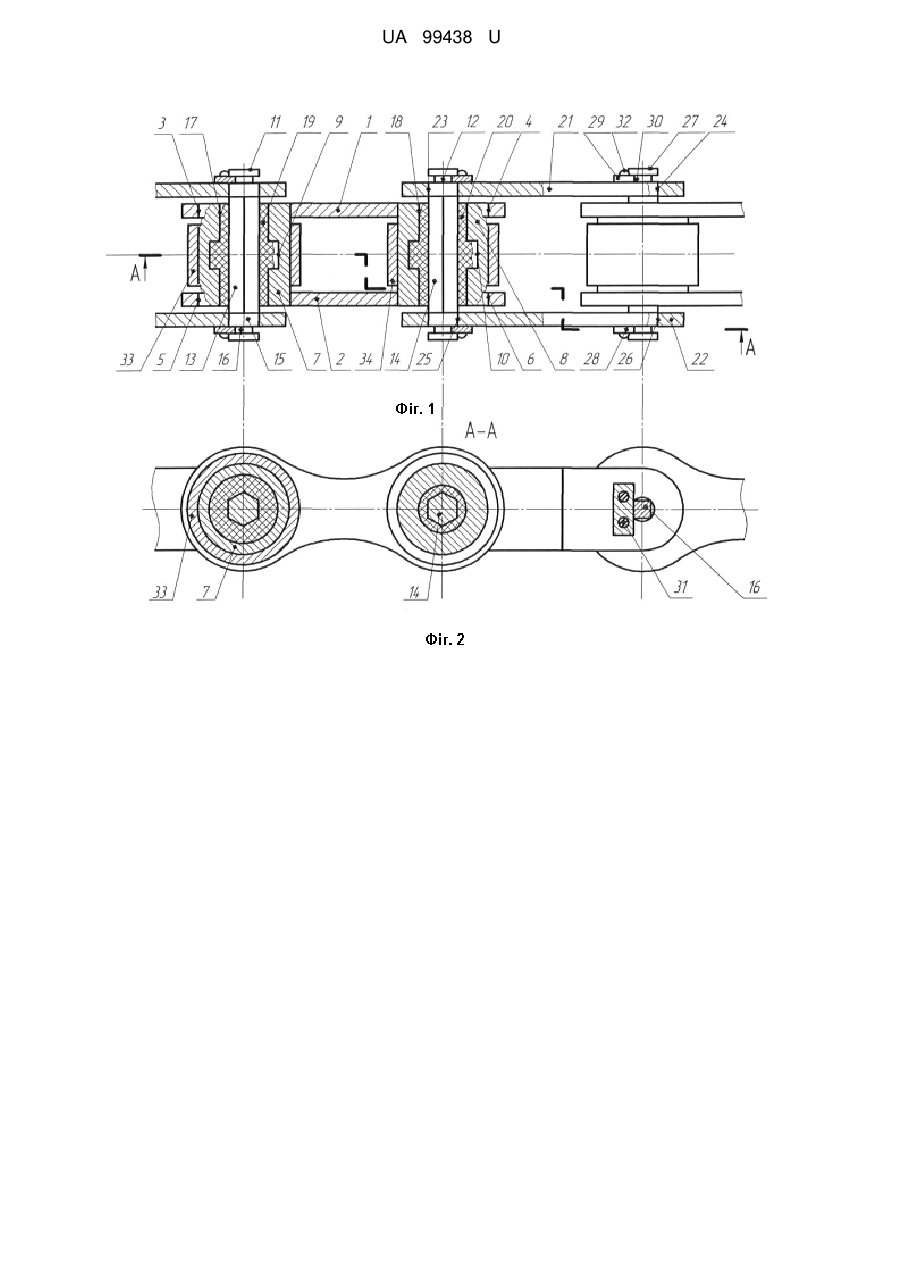

Реферат: Тяговий пластинчастий ланцюг складається із зовнішніх і внутрішніх пластин і шарнірів, кожний з яких має валик з втулкою та пружний елемент, що з'єднує валик і втулку і при цьому зовнішні пластини жорстко з'єднані з валиком. Внутрішні пластини жорстко з'єднані з втулкою і втулка встановлена з можливістю провороту відносно валика в межах пружного скручування елемента. Пружний елемент жорстко з'єднаний з валиком, а втулка із симетрично розміщеною відносно її середини канавкою, виконаною на її внутрішній циліндричній поверхні за рахунок шару графітового мастила, який розміщений між внутрішньою циліндричною поверхнею цієї втулки і зовнішньою циліндричною поверхнею пружного елемента, встановлена на цьому елементі з можливістю вільного провороту відносно валика. На виступаючих із зовнішніх пластин кінцях виконані взаємно-перпендикулярні пази, формуючі в поперечному перерізі квадрат, одна сторона якого спряжена з пластиною, жорстко закріпленою на зовнішній поверхні зовнішньої пластини. UA 99438 U (12) UA 99438 U UA 99438 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, а саме до конструкції приводних, транспортних та інших тягових пластинчастих ланцюгів, і призначена для використання як гнучких елементів різних ланцюгових передач та конвеєрів. Найбільш близьким аналогом за технічною суттю до корисної моделі є пластинчастий ланцюг, який складається із зовнішніх та внутрішніх пластин і шарнірів, кожний з яких має валик і втулку та пружний елемент, що з'єднує валик і втулку, і при цьому зовнішні пластини жорстко з'єднані з валиком, а внутрішні пластини жорстко з'єднані з втулкою і втулка встановлена з можливістю провороту відносно валика в межах пружного скручування пружного елемента (патент RU №130889, МПК В21L 11/04, F16G 15/08, 2013). Основним недоліком найближчого аналога є обмежений кут повороту зовнішніх пластин відносно внутрішніх пластин через обмежене скручування пружного елемента, складність забезпечення нормального зачеплення шарнірів ланцюга із зубцями зірочки, що звужує область використання відомого пластинчастого ланцюга. Задачею корисної моделі є отримання технічного результату шляхом створення тягового пластинчастого ланцюга, з підвищеною ремонтоздатністю і який дозволяє виключити механічне і корозійне зношування поверхні втулки, необхідність змащування шарнірів в процесі експлуатації і зменшити рівень шуму працюючої ланцюгової передачі. Поставлена задача вирішується тим, що тяговий пластинчастий ланцюг, який складається із зовнішніх і внутрішніх пластин і шарнірів, кожний з яких має валик з втулкою та пружний елемент, що з'єднує валик і втулку, і при цьому зовнішні пластини жорстко з'єднані з валиком, а внутрішні пластини жорстко з'єднані з втулкою і втулка встановлена з можливістю провороту відносно валика в межах пружного скручування елемента, згідно з корисною моделлю, пружний елемент жорстко з'єднаний з валиком, а втулка із симетрично розміщеною відносно її середини канавкою, виконаною на її внутрішній циліндричній поверхні за рахунок шару графітового мастила, який розміщений між внутрішньою циліндричною поверхнею цієї втулки і зовнішньою циліндричною поверхнею пружного елемента, встановлена на цьому елементі з можливістю вільного провороту відносно валика і на його виступаючих із зовнішніх пластин кінцях виконані взаємно-перпендикулярні пази, формуючі в поперечному перерізі квадрат, одна сторона якого спряжена з пластиною, жорстко закріпленою на зовнішній поверхні зовнішньої пластини. Суть корисної моделі пояснюється графічними матеріалами поданими на фіг. 1 - загальний вигляд і на фіг. 2 - переріз А-А на фіг. 1. Пластинчастий ланцюг складається з паралельно розміщених внутрішніх пластин 1, 2, в яких симетрично відносно їх середин виконані отвори 3, 4 і 5, 6, в які запресовані втулки 7 і 8. На внутрішніх циліндричних поверхнях цих втулок виконані, розміщені в їх середніх частинах канавки 9, 10. В отворах втулок 7, 8 співвісно розміщені спеціальні валики 11, 12 і середини їх довжин 13, 14 виконані у вигляді багатогранників, наприклад шестигранників, а на кінцях цих валиків розміщені циліндричні ступені 15, на яких, на певній віддалі від їх торців, виконані взаємно перпендикулярні прорізи і лиски, формуючі в перпендикулярному до осі валика перерізі квадрат 16 (фіг. 2) Між внутрішніми циліндричними поверхнями 9, 17 втулки 7 і такими ж поверхнями 10, 18 втулки 8 встановлені пружні елементи 19, 20, які виконані із полімеру, наприклад гуми, або поліуретану і з’єднані згранями 13, 14 валиків 11, 12 жорстко, а з внутрішніми циліндричними поверхнями 9, 17 і 10, 18 відповідних втулок 7 і 8 рухомо з можливістю провороту. Зовнішні пластини 21 і 22, в яких симетрично відносно їх середин розміщені отвори 23, 24 і 25, 26, в які встановлені кінці валиків 12 і 27, кутове положення яких зафіксоване планками 28, 29, контактуючими із сторонами квадратів 16, 30. Пластини 28, 29 закріплені на зовнішніх пластинах 21 і 22 гвинтами 31 і 32. На втулку 7, 8 вільно встановлені ролики 33 і 34. Пластинчастий ланцюг працює наступним чином. При набіганні, наприклад ролика 33 на зуб зірочки (на фігурах не показано) втулка 7 здійснить проворот відносно валика 11 і пружного елемента 19 на кут, рівний одному кутовому кроку зірочки 55 2 (при z - кількість зубців зірочки), ковзаючи при цьому по пружному елементу z 19. При збіганні ролика 33 із зуба зірочки (на фіг. не показано) втулка 7 провернеться відносно валика 11 і пружного елемента 19 у протилежному напрямку на такий самий кут. Такі ковзаючі провороти втулок відносно пружних елементів у процесі експлуатації ланцюга приводять до зношування контактуючих до внутрішніх поверхонь втулок поверхонь пружних елементів. При досягненні певної величини зношування пружного елемента, при якій середній контактний крок ланцюга збільшиться до критичної величини, що дає можливість виникнення недопустимої пробуксовки ланцюга на зірочці, експлуатацію ланцюга призупинять. Звільнивши, наприклад, валик 27 і знявши фіксуючі пластини 28 і 29, за допомогою гвинтів 31 і 32 закріплюють валик 27 1 UA 99438 U 5 10 в новому положенні. При цьому забезпечують контакт незношеної ділянки пружного елемента з внутрішньою поверхнею втулки і відновлюють величину контактного кроку і роботоздатність ланцюга. Після закінчення експлуатації ланцюга через зношування всіх кутових ділянок пружного елемента ланцюг розбирають, відокремлюють окремо шарніри, а валики з пружним елементом випресовують з втулки, пружний елемент знімають з валика, а грані останнього очищують і використавши, наприклад, спеціальну пресформу, методом вулканізації отримують нові шарніри, які повторно використовують в пластинчастому ланцюгу. Таким чином, створення такого тягового пластинчастого ланцюга дасть можливість значно підвищити зносостійкість шарнірів при транспортуванні сипучих корозійних і абразивних матеріалів, наприклад, шроту при виробництві соняшникової олії і тим самим отримати суттєвий економічний ефект. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Тяговий пластинчастий ланцюг, що складається із зовнішніх і внутрішніх пластин і шарнірів, кожний з яких має валик з втулкою та пружний елемент, що з'єднує валик і втулку і при цьому зовнішні пластини жорстко з'єднані з валиком, а внутрішні пластини жорстко з'єднані з втулкою і втулка встановлена з можливістю провороту відносно валика в межах пружного скручування елемента, який відрізняється тим, що пружний елемент жорстко з'єднаний з валиком, а втулка із симетрично розміщеною відносно її середини канавкою виконаною на її внутрішній циліндричній поверхні за рахунок шару графітового мастила, який розміщений між внутрішньою циліндричною поверхнею цієї втулки і зовнішньою циліндричною поверхнею пружного елемента, встановлена на цьому елементі з можливістю вільного провороту відносно валика і на його виступаючих із зовнішніх пластин кінцях виконані взаємно-перпендикулярні пази, формуючі в поперечному перерізі квадрат, одна сторона якого спряжена з пластиною, жорстко закріпленою на зовнішній поверхні зовнішньої пластини. 2 UA 99438 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
