Засіб кріплення просіваючих поверхонь і застосування такого засобу

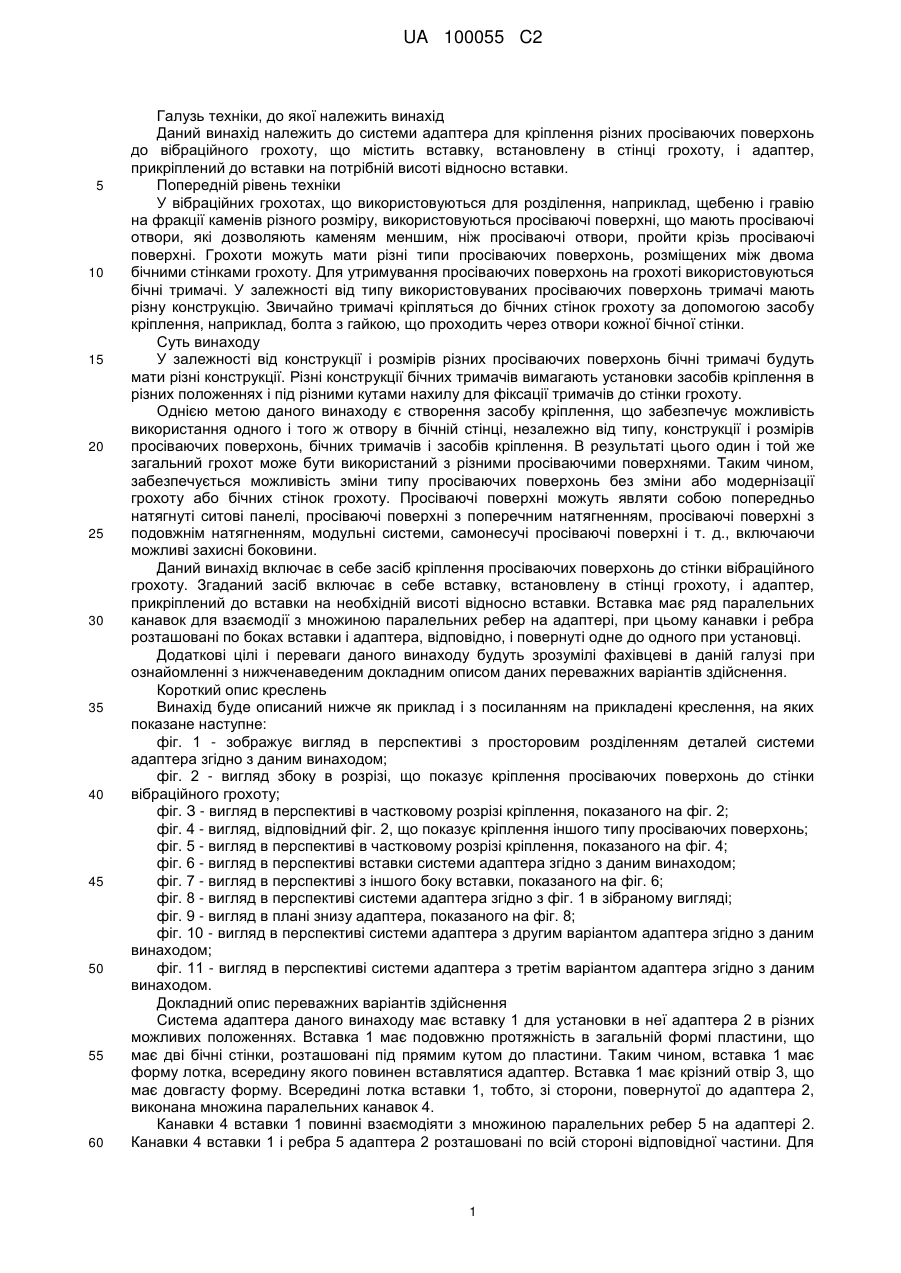

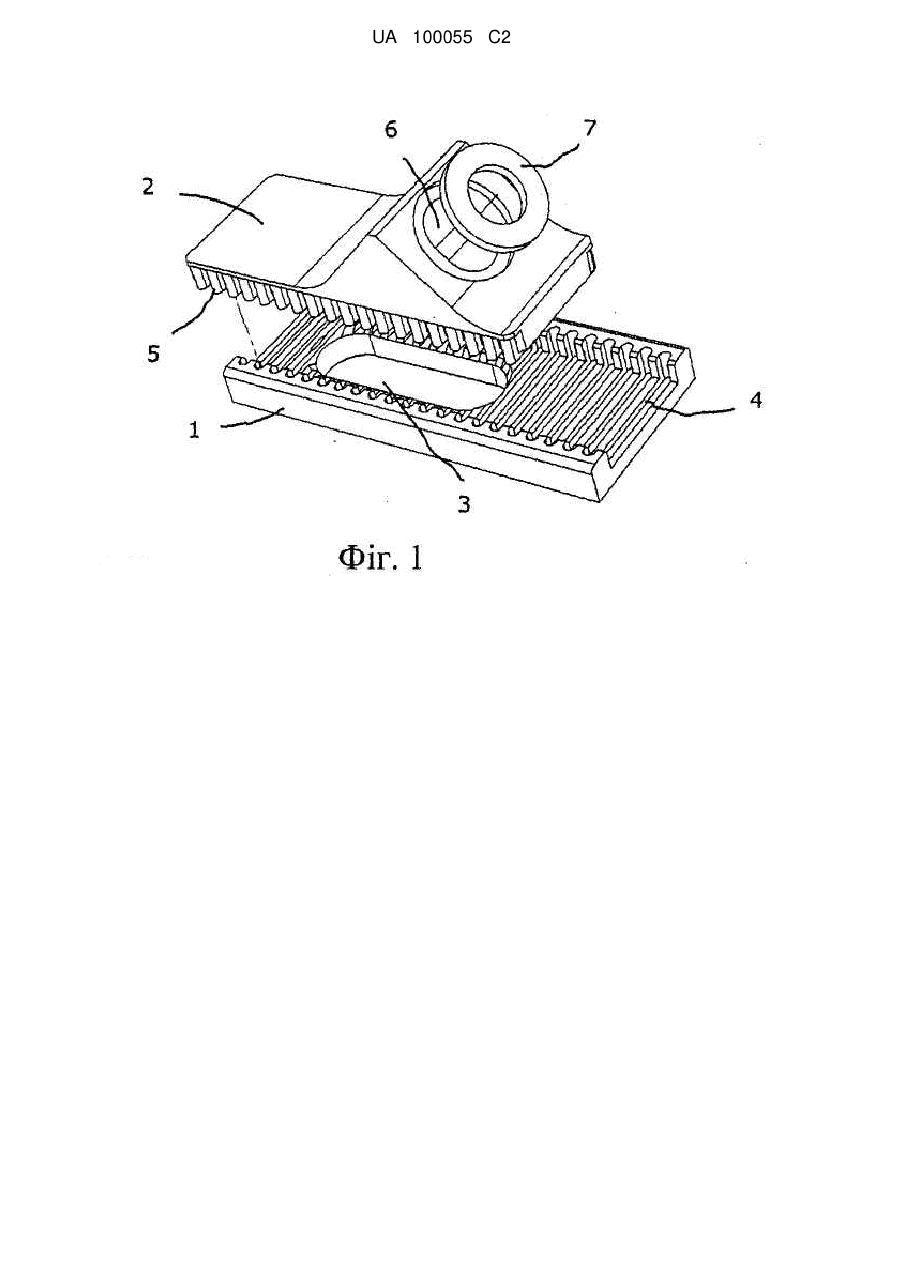

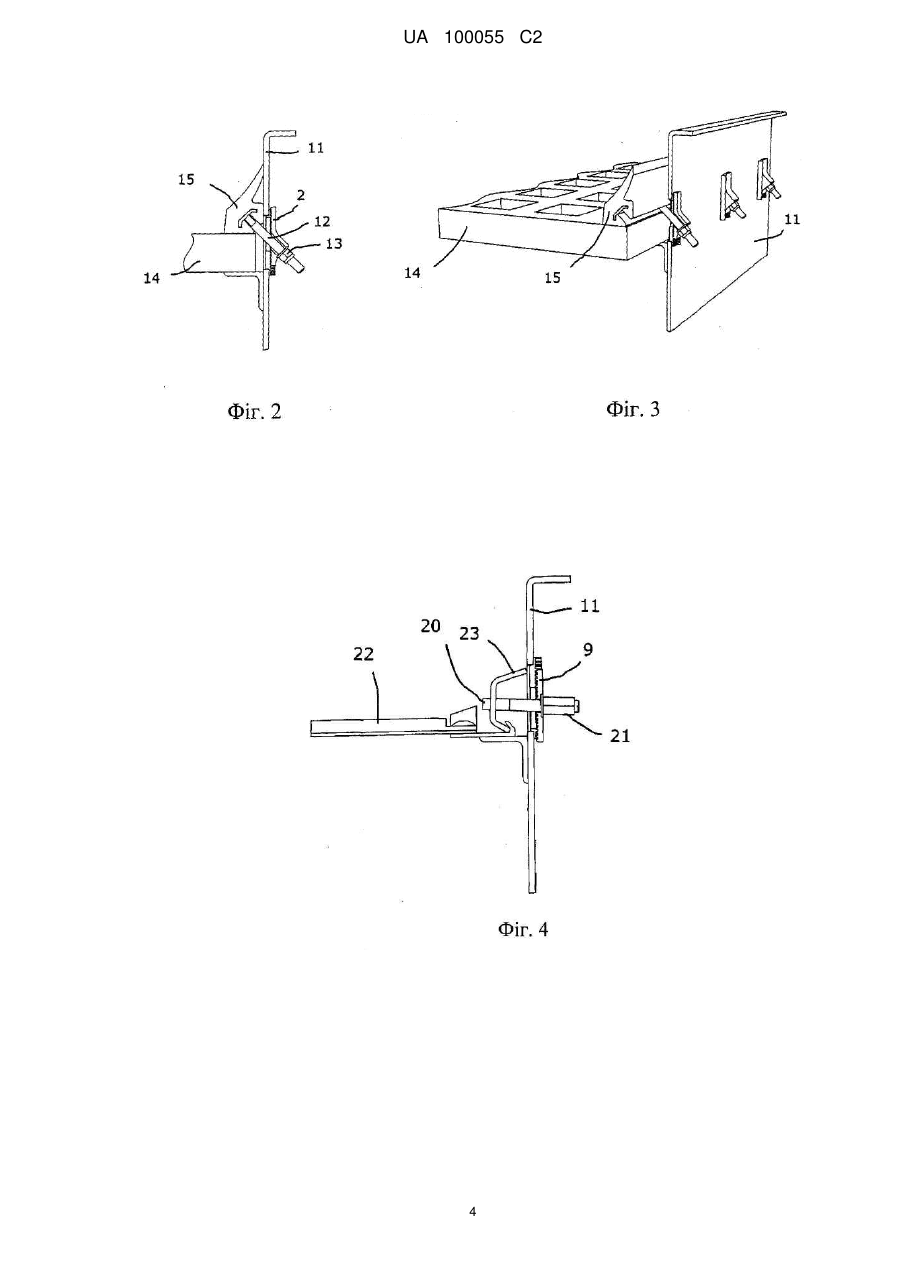

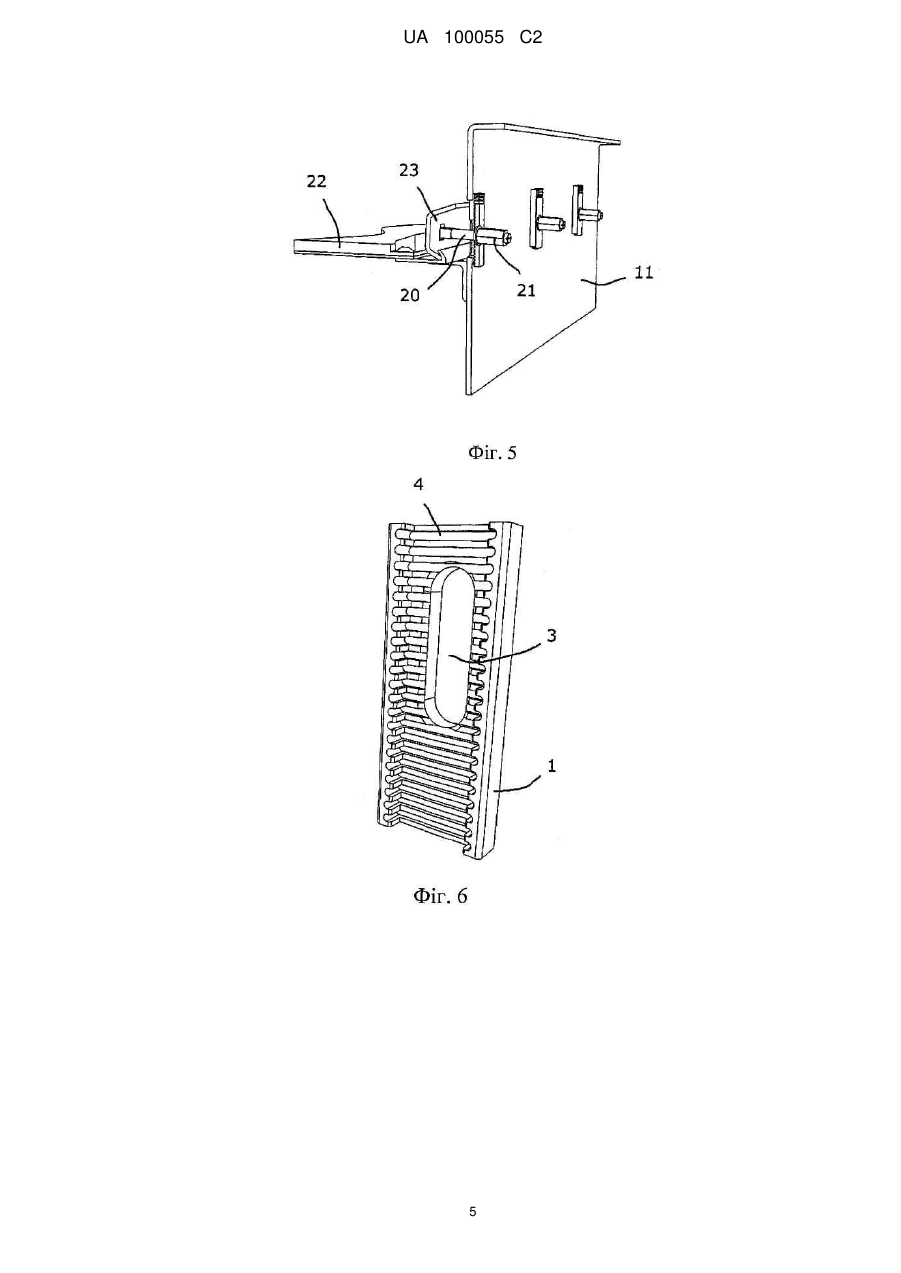

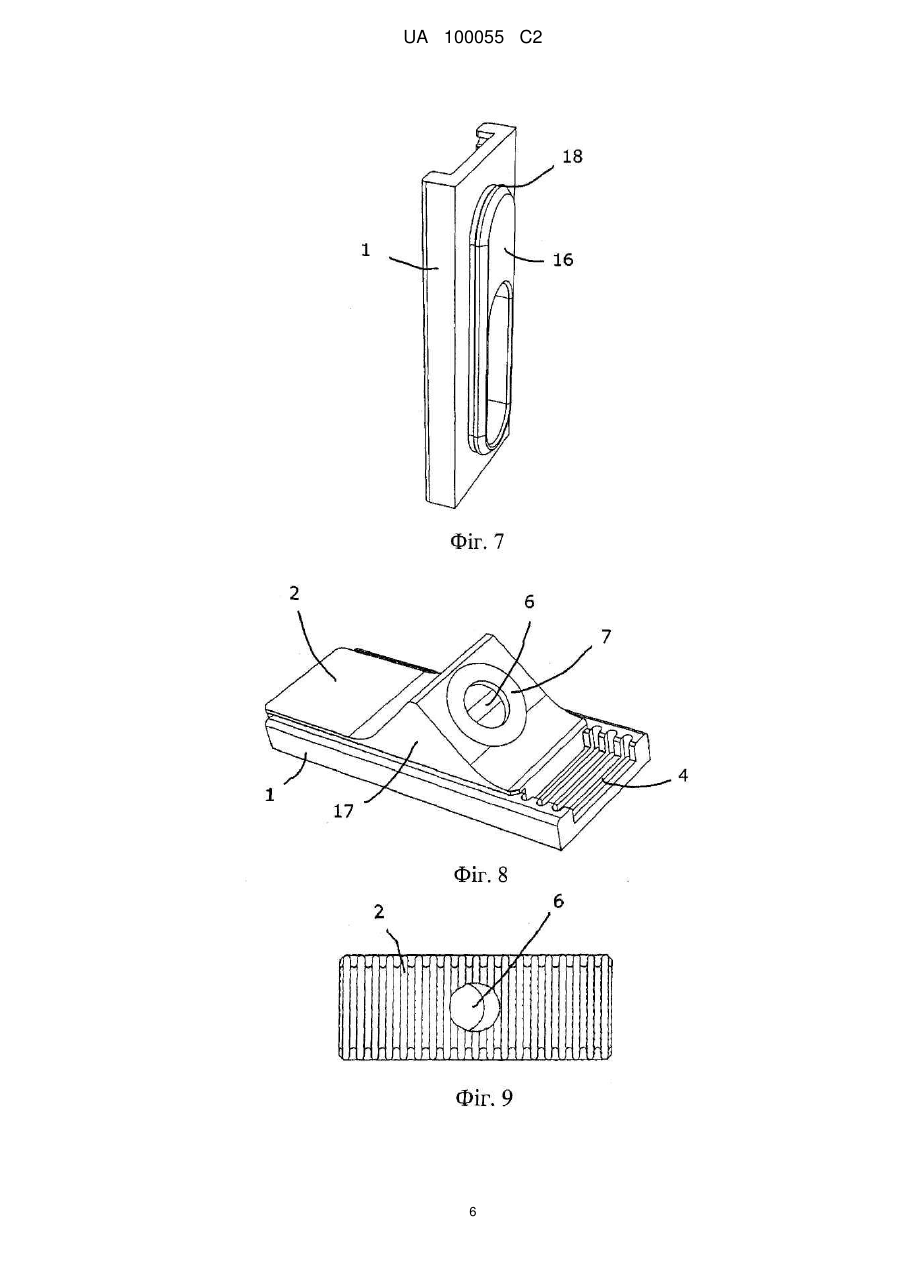

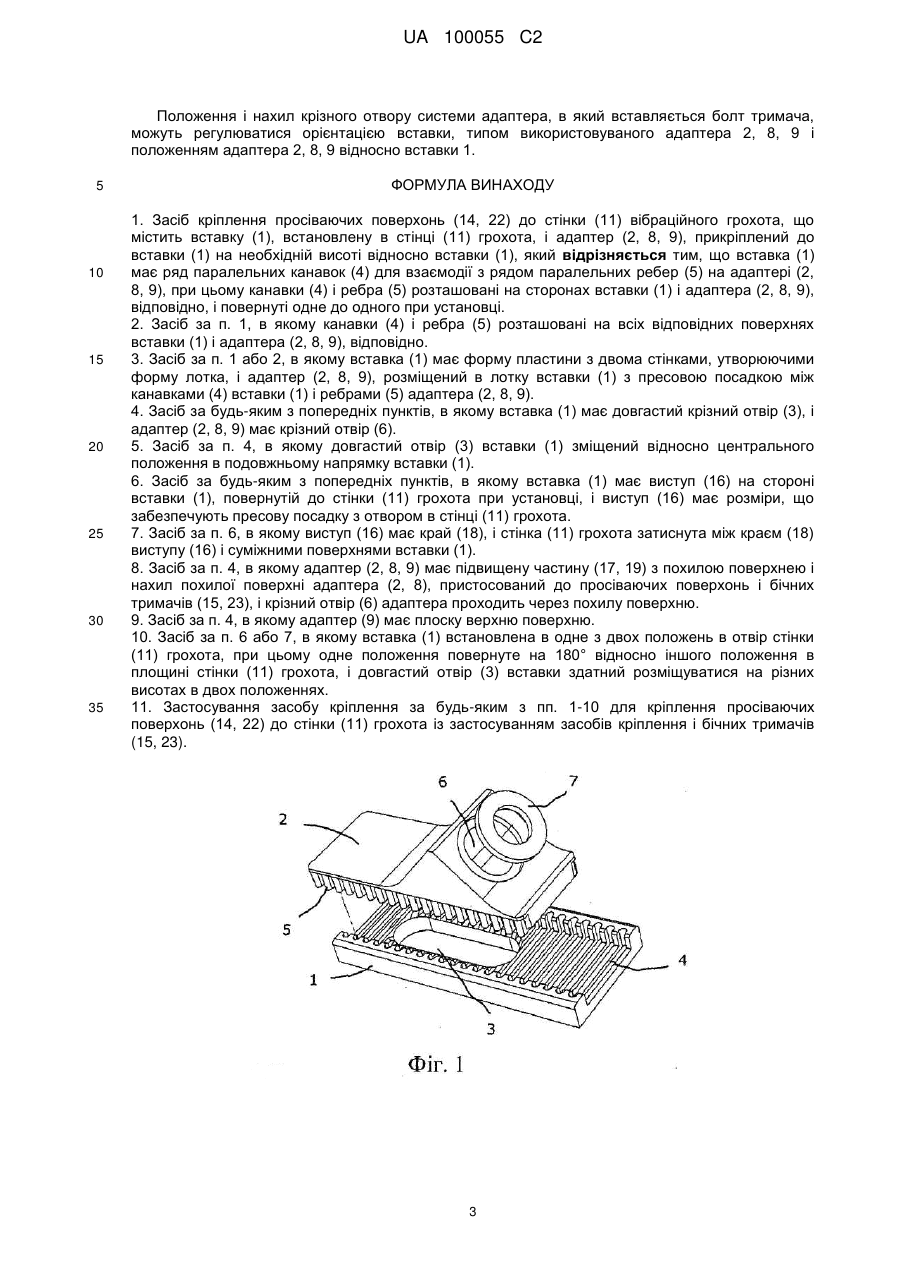

Реферат: Винахід належить до системи адаптера для кріплення різних просіваючих поверхонь (14, 22) до вібраційного грохота. За допомогою системи адаптера різні бічні тримачі (15, 23), що використовуються для різних просіваючих поверхонь, можуть кріпитися до стінки (11) вібраційного грохота без будь-яких модифікацій стінки (11). Система адаптера містить вставку (1), встановлену в отвір стінки (11). Адаптер (2, 8, 9) прикріплений до вставки (1) на необхідній висоті відносно вставки (1). Вставка (1) має ряд паралельних канавок (4), взаємодіючих з паралельними ребрами (5) на адаптері (2, 8, 9) для кріплення адаптера (2, 8, 9) до вставки (1). UA 100055 C2 (12) UA 100055 C2 UA 100055 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки, до якої належить винахід Даний винахід належить до системи адаптера для кріплення різних просіваючих поверхонь до вібраційного грохоту, що містить вставку, встановлену в стінці грохоту, і адаптер, прикріплений до вставки на потрібній висоті відносно вставки. Попередній рівень техніки У вібраційних грохотах, що використовуються для розділення, наприклад, щебеню і гравію на фракції каменів різного розміру, використовуються просіваючі поверхні, що мають просіваючі отвори, які дозволяють каменям меншим, ніж просіваючі отвори, пройти крізь просіваючі поверхні. Грохоти можуть мати різні типи просіваючих поверхонь, розміщених між двома бічними стінками грохоту. Для утримування просіваючих поверхонь на грохоті використовуються бічні тримачі. У залежності від типу використовуваних просіваючих поверхонь тримачі мають різну конструкцію. Звичайно тримачі кріпляться до бічних стінок грохоту за допомогою засобу кріплення, наприклад, болта з гайкою, що проходить через отвори кожної бічної стінки. Суть винаходу У залежності від конструкції і розмірів різних просіваючих поверхонь бічні тримачі будуть мати різні конструкції. Різні конструкції бічних тримачів вимагають установки засобів кріплення в різних положеннях і під різними кутами нахилу для фіксації тримачів до стінки грохоту. Однією метою даного винаходу є створення засобу кріплення, що забезпечує можливість використання одного і того ж отвору в бічній стінці, незалежно від типу, конструкції і розмірів просіваючих поверхонь, бічних тримачів і засобів кріплення. В результаті цього один і той же загальний грохот може бути використаний з різними просіваючими поверхнями. Таким чином, забезпечується можливість зміни типу просіваючих поверхонь без зміни або модернізації грохоту або бічних стінок грохоту. Просіваючі поверхні можуть являти собою попередньо натягнуті ситові панелі, просіваючі поверхні з поперечним натягненням, просіваючі поверхні з подовжнім натягненням, модульні системи, самонесучі просіваючі поверхні і т. д., включаючи можливі захисні боковини. Даний винахід включає в себе засіб кріплення просіваючих поверхонь до стінки вібраційного грохоту. Згаданий засіб включає в себе вставку, встановлену в стінці грохоту, і адаптер, прикріплений до вставки на необхідній висоті відносно вставки. Вставка має ряд паралельних канавок для взаємодії з множиною паралельних ребер на адаптері, при цьому канавки і ребра розташовані по боках вставки і адаптера, відповідно, і повернуті одне до одного при установці. Додаткові цілі і переваги даного винаходу будуть зрозумілі фахівцеві в даній галузі при ознайомленні з нижченаведеним докладним описом даних переважних варіантів здійснення. Короткий опис креслень Винахід буде описаний нижче як приклад і з посиланням на прикладені креслення, на яких показане наступне: фіг. 1 - зображує вигляд в перспективі з просторовим розділенням деталей системи адаптера згідно з даним винаходом; фіг. 2 - вигляд збоку в розрізі, що показує кріплення просіваючих поверхонь до стінки вібраційного грохоту; фіг. З - вигляд в перспективі в частковому розрізі кріплення, показаного на фіг. 2; фіг. 4 - вигляд, відповідний фіг. 2, що показує кріплення іншого типу просіваючих поверхонь; фіг. 5 - вигляд в перспективі в частковому розрізі кріплення, показаного на фіг. 4; фіг. 6 - вигляд в перспективі вставки системи адаптера згідно з даним винаходом; фіг. 7 - вигляд в перспективі з іншого боку вставки, показаного на фіг. 6; фіг. 8 - вигляд в перспективі системи адаптера згідно з фіг. 1 в зібраному вигляді; фіг. 9 - вигляд в плані знизу адаптера, показаного на фіг. 8; фіг. 10 - вигляд в перспективі системи адаптера з другим варіантом адаптера згідно з даним винаходом; фіг. 11 - вигляд в перспективі системи адаптера з третім варіантом адаптера згідно з даним винаходом. Докладний опис переважних варіантів здійснення Система адаптера даного винаходу має вставку 1 для установки в неї адаптера 2 в різних можливих положеннях. Вставка 1 має подовжню протяжність в загальній формі пластини, що має дві бічні стінки, розташовані під прямим кутом до пластини. Таким чином, вставка 1 має форму лотка, всередину якого повинен вставлятися адаптер. Вставка 1 має крізний отвір 3, що має довгасту форму. Всередині лотка вставки 1, тобто, зі сторони, повернутої до адаптера 2, виконана множина паралельних канавок 4. Канавки 4 вставки 1 повинні взаємодіяти з множиною паралельних ребер 5 на адаптері 2. Канавки 4 вставки 1 і ребра 5 адаптера 2 розташовані по всій стороні відповідної частини. Для 1 UA 100055 C2 5 10 15 20 25 30 35 40 45 50 55 60 утримування адаптера на своєму місці канавки 4 і ребра 5 повинні щільно підганятися одне до одного. Адаптер 2 має підвищену частину 17 із крізним отвором 6. Підвищена частина 17 розташована на стороні адаптера 2, що протилежна стороні, яка має ребра 5. Підвищена частина 17 роззенкована навколо крізного отвору 6. В роззенковану частину вставлена шайба 7. Вставка 3 має виступ 16 на стороні, що протилежна стороні, забезпеченій канавками 4. Виступ 16 має довгасту округлу форму, що відповідає формі крізного отвору 3 вставки 1. Розміри крізного отвору 3 такі, що він розміщується всередині виступу 16. Крізний отвір виконаний на кінці виступу 16. Виступ 16 вставляється в отвір стінки 11 грохоту. Виступ 16 може мати засіб, що забезпечує замкову защіпку зі стінкою 11 грохоту. У показаному варіанті здійснення це виконано за допомогою краю 18 із зовнішньої сторони виступу 16, при цьому край 18 розміщений на деякій відстані від основної частини вставки 1 і пристосований до товщини стінки 11 грохоту. Довгастий крізний отвір 3 вставки 1 зміщений до однієї зі сторін в подовжньому напрямі вставки 1. Таким чином, положення отвору залежить від орієнтації вставки 1. Вставка 1 може знаходитися в одному з двох положень. Два положення повернуті на 180° один відносно одного в площині стінки 11 вібраційного грохоту. На фіг. 2 і 3 показаний перший варіант кріплення просіваючих поверхонь 14. Бічний тримач 15 просіваючих поверхонь 14 прикріплений за допомогою болта 12 і гайки 13 до стінки 11 грохоту. Болт проходить через крізний отвір бічного тримача 15, отвір стінки 11 грохоту, довгастий отвір 3 вставки 1 і крізний отвір 6 адаптера 2. На фіг. 4 і 5 показаний другий варіант кріплення просіваючих поверхонь 22. Бічний тримач 23 просіваючих поверхонь 22 кріпиться за допомогою болта 20 і гайки 21 до стінки 11 грохоту. Болт проходить через крізний отвір бічного тримача 23, отвір стінки 11 грохоту, довгастий отвір 3 вставки 1 і крізний отвір 6 адаптера 9. З вищенаведених варіантів кріплення зрозуміло, що бічні тримачі 15 і 23 можуть бути виконані по-різному. Ці різні форми не будуть тут розглядатися детально, оскільки вони не є частиною даного винаходу. На фіг. 1, 8, 10 і 11 показані різні варіанти адаптерів. Єдиною відмінністю між даними варіантами здійснення є нахил центральної частини відповідного адаптера. Фактично, у варіанті здійснення на фіг. 11 немає нахилу і, таким чином, адаптер 9 на фіг. 11 не має підвищеної частини, але являє собою по суті плоску верхню поверхню. Підвищена частина 17 адаптера 2 на фіг. 8 має більший нахил, ніж підвищена частина 10 адаптера 8 на фіг. 10. Як було /казано вище, нахил відповідної підвищеної частини 10 і 17 або не підвищена частина пристосовані до фактично використовуваних просіваючої поверхні 14 і бічного тримача 15. Сторона адаптера 2, 8, 9, що має ребра 5, виглядає однаково, незалежно від того, до :J63.ro належить адаптер, і це загалом показано на фіг. 9. Єдина відмінність між різними адаптерами 2, 8, 9 полягає в нахилі крізного отвору 6. Спеціалісту в даній галузі зрозуміло, що адаптери можуть мати додаткові варіанти здійснення. Крізний отвір 6 адаптера може мати різні форми в залежності від призначення. У деяких варіантах здійснення крізний отвір має круглу форму, в той час як в інших варіантах здійснення він має довгасту округлу форму. Довгаста округла форма в деяких випадках полегшує монтаж. Одна і та ж вставка 1 використовується незалежно від застосовуваного вигляду адаптера 2, 8, 9. При використанні вставка 1 встановлена з потрібною орієнтацією в отвір стінки 11 грохоту. Вставка 1 встановлена із зовнішньої сторони стінки 11 грохоту, тобто, на стороні, протилежній просіваючим поверхням. Орієнтація визначається використовуваним адаптером 2, 8, 9 і положенням засобу кріплення, наприклад, болтом 12 і 20 і гайкою 13 і 21. Вставка 1 нежорстко закріплюється в стінці 11 за допомогою взаємодії між краєм 18 виступу 16 і отвором стінки 11. Вибраний адаптер 2, 8, 9 встановлений у вставці 1 на відповідній висоті. Використані адаптер 2, 8, 9 і бічний тримач 15, 23 просіваючих поверхонь 14, 22 визначають відповідну висоту. Адаптер 2, 8, 9 нежорстко утримується у вставці за рахунок взаємодії між канавками 4 вставки 1 і ребрами 5 адаптера 2, 8, 9. Виконана пресова посадка між канавками 4 і ребрами 5. Для кріплення просіваючих поверхонь 14 і 22 до стінки 11 просіваючих поверхонь встановлений бічний тримач 15 і 23, при цьому болт 12 і 20 пропущений через крізні отвори тримача 15 і 23, стінки 11 грохоту, вставки 1 і адаптера 2, 8, 9. Після цього болт 12, 20 затягують за допомогою гайки 13 і 21. Фахівцеві в даній галузі зрозуміло, що може бути використаний будь-який засіб кріплення, що забезпечує потрібну фіксацію. Зрозуміло також, що болт або інший засіб кріплення може вставлятися в будь-якому напрямку. 2 UA 100055 C2 Положення і нахил крізного отвору системи адаптера, в який вставляється болт тримача, можуть регулюватися орієнтацією вставки, типом використовуваного адаптера 2, 8, 9 і положенням адаптера 2, 8, 9 відносно вставки 1. 5 10 15 20 25 30 35 ФОРМУЛА ВИНАХОДУ 1. Засіб кріплення просіваючих поверхонь (14, 22) до стінки (11) вібраційного грохота, що містить вставку (1), встановлену в стінці (11) грохота, і адаптер (2, 8, 9), прикріплений до вставки (1) на необхідній висоті відносно вставки (1), який відрізняється тим, що вставка (1) має ряд паралельних канавок (4) для взаємодії з рядом паралельних ребер (5) на адаптері (2, 8, 9), при цьому канавки (4) і ребра (5) розташовані на сторонах вставки (1) і адаптера (2, 8, 9), відповідно, і повернуті одне до одного при установці. 2. Засіб за п. 1, в якому канавки (4) і ребра (5) розташовані на всіх відповідних поверхнях вставки (1) і адаптера (2, 8, 9), відповідно. 3. Засіб за п. 1 або 2, в якому вставка (1) має форму пластини з двома стінками, утворюючими форму лотка, і адаптер (2, 8, 9), розміщений в лотку вставки (1) з пресовою посадкою між канавками (4) вставки (1) і ребрами (5) адаптера (2, 8, 9). 4. Засіб за будь-яким з попередніх пунктів, в якому вставка (1) має довгастий крізний отвір (3), і адаптер (2, 8, 9) має крізний отвір (6). 5. Засіб за п. 4, в якому довгастий отвір (3) вставки (1) зміщений відносно центрального положення в подовжньому напрямку вставки (1). 6. Засіб за будь-яким з попередніх пунктів, в якому вставка (1) має виступ (16) на стороні вставки (1), повернутій до стінки (11) грохота при установці, і виступ (16) має розміри, що забезпечують пресову посадку з отвором в стінці (11) грохота. 7. Засіб за п. 6, в якому виступ (16) має край (18), і стінка (11) грохота затиснута між краєм (18) виступу (16) і суміжними поверхнями вставки (1). 8. Засіб за п. 4, в якому адаптер (2, 8, 9) має підвищену частину (17, 19) з похилою поверхнею і нахил похилої поверхні адаптера (2, 8), пристосований до просіваючих поверхонь і бічних тримачів (15, 23), і крізний отвір (6) адаптера проходить через похилу поверхню. 9. Засіб за п. 4, в якому адаптер (9) має плоску верхню поверхню. 10. Засіб за п. 6 або 7, в якому вставка (1) встановлена в одне з двох положень в отвір стінки (11) грохота, при цьому одне положення повернуте на 180° відносно іншого положення в площині стінки (11) грохота, і довгастий отвір (3) вставки здатний розміщуватися на різних висотах в двох положеннях. 11. Застосування засобу кріплення за будь-яким з пп. 1-10 для кріплення просіваючих поверхонь (14, 22) до стінки (11) грохота із застосуванням засобів кріплення і бічних тримачів (15, 23). 3 UA 100055 C2 4 UA 100055 C2 5 UA 100055 C2 6 UA 100055 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
