Формула / Реферат

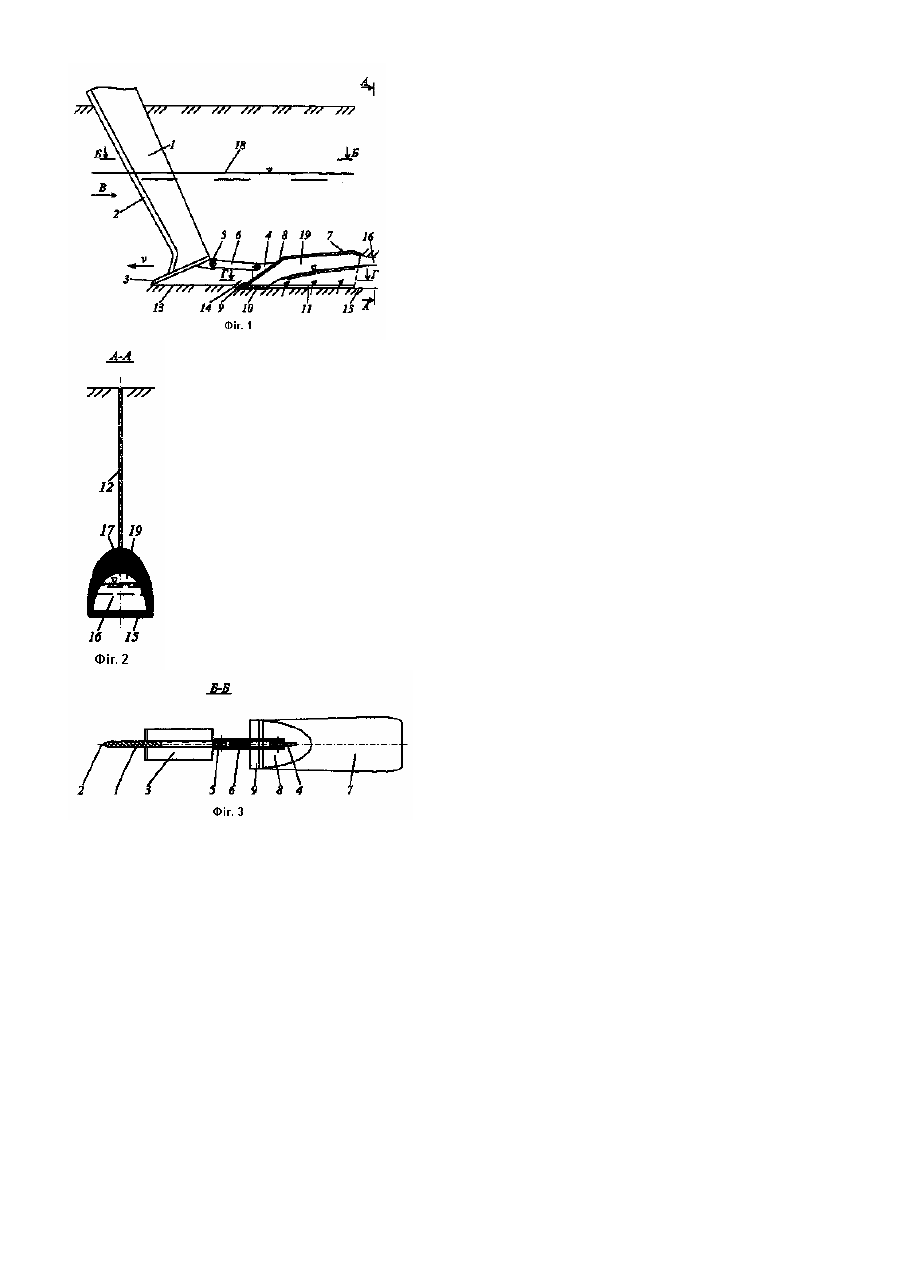

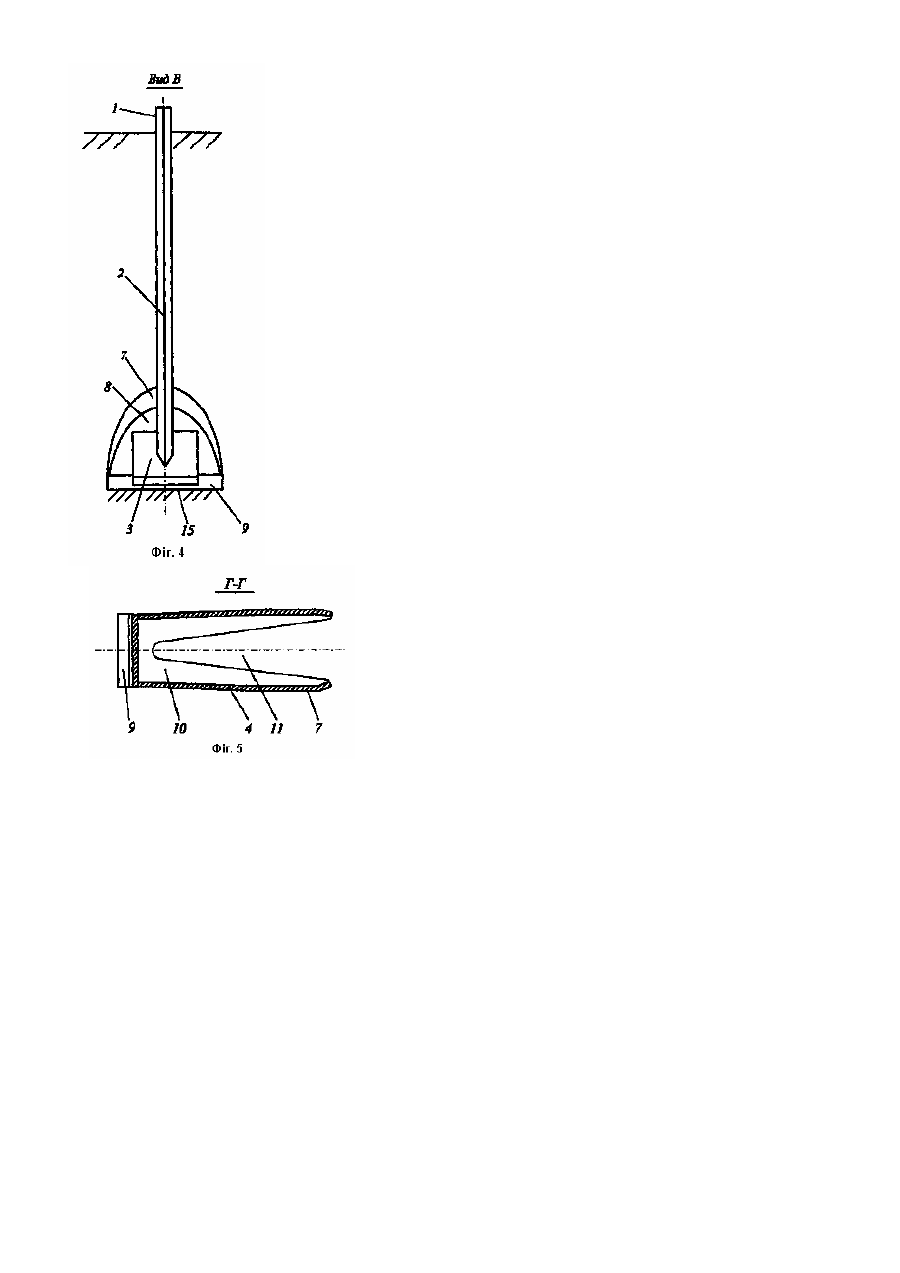

Робочий орган кротодренажної машини, виконаний у вигляді загостреного спереду вертикального ножа з прикріпленими до нижньої частини вертикального ножа долота і пустотілого дренера, встановленого позаду долота і виконаного з опуклою робочою поверхнею для утворення кротової дрени, який відрізняється тим, що дренер в передній своїй частині виконаний з похилим в вертикальній площині лобовим ущільнювачем і з горизонтальним ножем, заглибленим нижче долота, а в нижній частині дренер виконаний з плоским днищем і подовжнім осьовим вирізом в днищі, ширина якого збільшується в напрямі від лобового ущільнювача до хвостової частини дренера.

Текст

Запропонована корисна модель відноситься до меліорації земель і може бути використана при спорудженні кротового дренажу. Відомий робочий орган кротодренажної машини, який виконаний у вигляді вертикального ножа і встановленого позаду ножа на гнучкій тязі дренера [авторське свідоцтво СРСР №441626, МКВ Е02F5/10, Б.В. 1974, №32]. Недоліком цього робочого органу є недостатня ефективність ущільнення ґрунту і формування дрени, яку здійснюють в одну стадію за допомогою тільки дренера. Найближчим аналогом по технічній суті і досягненню ефекту є робочий орган кротодренажної машини, виконаний у вигляді загостреного спереду вертикального ножа з прикріпленими до нижньої частини вертикального ножа долота, для здійснення першої стадії утворення кротової дрени, і пустотілого дренера, встановленого позаду долота і виконаного з опуклою робочою поверхнею, для здійснення другої стадії утворення кротової дрени [авторське свідоцтво СРСР №791840, МКВ Е02F5/10, Б.В. 1981, №48]. Недоліком цього робочого органу є низька ефективність режимів ущільнення стінок кротового дренажу, що не забезпечує достатню довговічність побудованого ним кротового дренажу і високу продуктивність його будування. Для забезпечення високої довговічності кротового дренажу, верхня частина дрени повинна бути ущільнена більше, ніж нижня. В такому разі верхня частина дрени буде більш міцною, через неї буде проходити менша фільтрація води і вона буде менше піддана суфозійній руйнації. Однак, відомий робочий орган забезпечує більше ущільнення нижньої частини дрени - спочатку нижня частина дрени ущільнюється під підошвою долота, а потім додатково ущільнюється опуклою поверхнею нижньої частини дренера. Крім того, утворення кротової дрени відбувається в перезволожених ґрунтах - дрена нарізується нижче рівня ґрунтових вод. Тому щойно нарізана дрена зразу ж заповнюється водою, а позаду дренера утворюється вакууметричний тиск, який сприяє додатковому всмоктуванню дренажної води в дрену, що причиняє суфозійне руйнування стінок дрени ще в процесі її будування. Щоб частково знизити вплив цього негативного ефекту, кротовий дренаж за допомогою відомого робочого органу нарізають трактором з ходозменшувачем, що зменшує продуктивність процесу. В основу корисної моделі поставлено задачу підвищення довговічності кротового дренажу і продуктивності його будування. Поставлена задача вирішується тим, що дренер в передній своїй частині виконаний з похилим в вертикальній площині лобовим ущільнювачем і з горизонтальним ножем, заглибленим нижче долота, а в нижній частині дренер виконаний з плоским днищем і подовжнім осьовим вирізом в днищі, ширина якого збільшується в напрямі від лобового ущільнювача до хвостової частини дренера. Викладена суть корисної моделі пояснюється кресленнями, на яких показаний робочий орган кротодренажної машини: на Фіг.1 - вид збоку; на Фіг.2 - розріз по А-А на Фіг.1; на Фіг.3 - розріз по Б-Б на Фіг.1; на Фіг.4 - вид В на Фіг.1; на Фіг.5 - розріз по Г-Г на Фіг.1. Робочий орган кротодренажної машини містить вертикальний ніж 1 з загостреною передньою кромкою 2, долото 3 і дренер 4. Дренер 4 шарнірне прикріплений до ножа 1 за допомогою вушка 5 і тяги 6. Дренер виконаний з опуклою робочою поверхнею 7, з похилим в вертикальній площині лобовим ущільнювачем 8, горизонтальним ножем 9 і плоским днищем 10. Днище 10 виконане з вирізом 11, ширина якого збільшується від лобового ущільнювача 8 до хвостової частини дренера 4. Процес роботи робочого органу кротодренажної машини відбувається наступним чином. При пересуванні заглибленого в грунт робочого органу вертикальний ніж 1 прорізає в ґрунті вертикальну щілину 12. Долото 3 в нижній частині щілини 12 зрізує стружку ґрунту, піднімає її вгору і ущільнює в масив ґрунту над площиною 13 різання ґрунту долотом 3. Дренер 4 пересувається слідом за долотом 3 за допомогою тяги 6. При цьому горизонтальний ніж 9 пересувається нижче площини 13 і зрізує тонку стружку грунту 14, яка була ущільнена долотом 3 під його підошвою. А під підошвою ножа 9 утворюється донна поверхня 15 кротової дрени 16 з майже не ущільненого ґрунту з високою дренуючою властивістю. При робочому пересуванні дренера 4 ущільнювач 8 піднімає вгору грунт, порушений долотом 3 і горизонтальним ножем 9, розширює зону різання грунту і ущільнює грунт в верхній частині кротової дрени 16. Остаточне ущільнення порушеного грунту і формування верхньої частини кротової дрени 16 з утворенням зони 17 з ущільненого грунту виконує опукла робоча поверхня 7 дренера 4 при його робочому пересуванні. Оскільки нарізання кротової дрени 16 в переважній більшості випадків здійснюється нижче рівня 18 поверхні фунтових вод, порожнина кротової дрени 16 заповнюється водою в процесі її нарізання. При цьому швидкість вільного заповнення водою порожнини кротової дрени 16 менша за швидкість робочого пересування дренера 4, тому позаду дренера 4 утворюється порожнина 19 тимчасово не заповнена водою, де має місце вакууметричний тиск, який спонукає прискорення фільтрації дренажної води і суфозійну руйнацію щойно ущільнених стінок верхньої частини кротової дрени 16. Однак, завдяки вирізу 11 в днищі 10 дренера 4, кротова дрена 16 починає заповнюватись водою через її донну поверхню 15 ще до завершення ущільнення верхньої частини кротової дрени 16, що прискорює заповненню порожнини кротової дрени 16 водою, зменшує розміри порожнини 19 і вакууметричний тиск в кротовій дрені 16. При цьому заповнення водою кротової дрени 16 через донну поверхню 15 відбувається більш прискорено через слабо ущільнений фунт, який має високу дренуючу властивість. Відомості, які підтверджують можливість здійснення корисної моделі. Запропонована корисна модель може бути використана при спорудженні кротового дренажу на перезволожених мінеральних та торф'яних землях. Використання корисної моделі забезпечує упередження в часі моменту початку процесу заповнення порожнини кротової дрени водою відносно моменту закінчення процесу формування дрени опуклою поверхнею дренера, що сприяє прискоренню заповнення дрени водою, зменшенню вакууметричного тиску в дрені та забезпечує можливість підвищити довговічність кротового дренажу та продуктивність його будування.
