Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ла для комбінованої лазерної системи

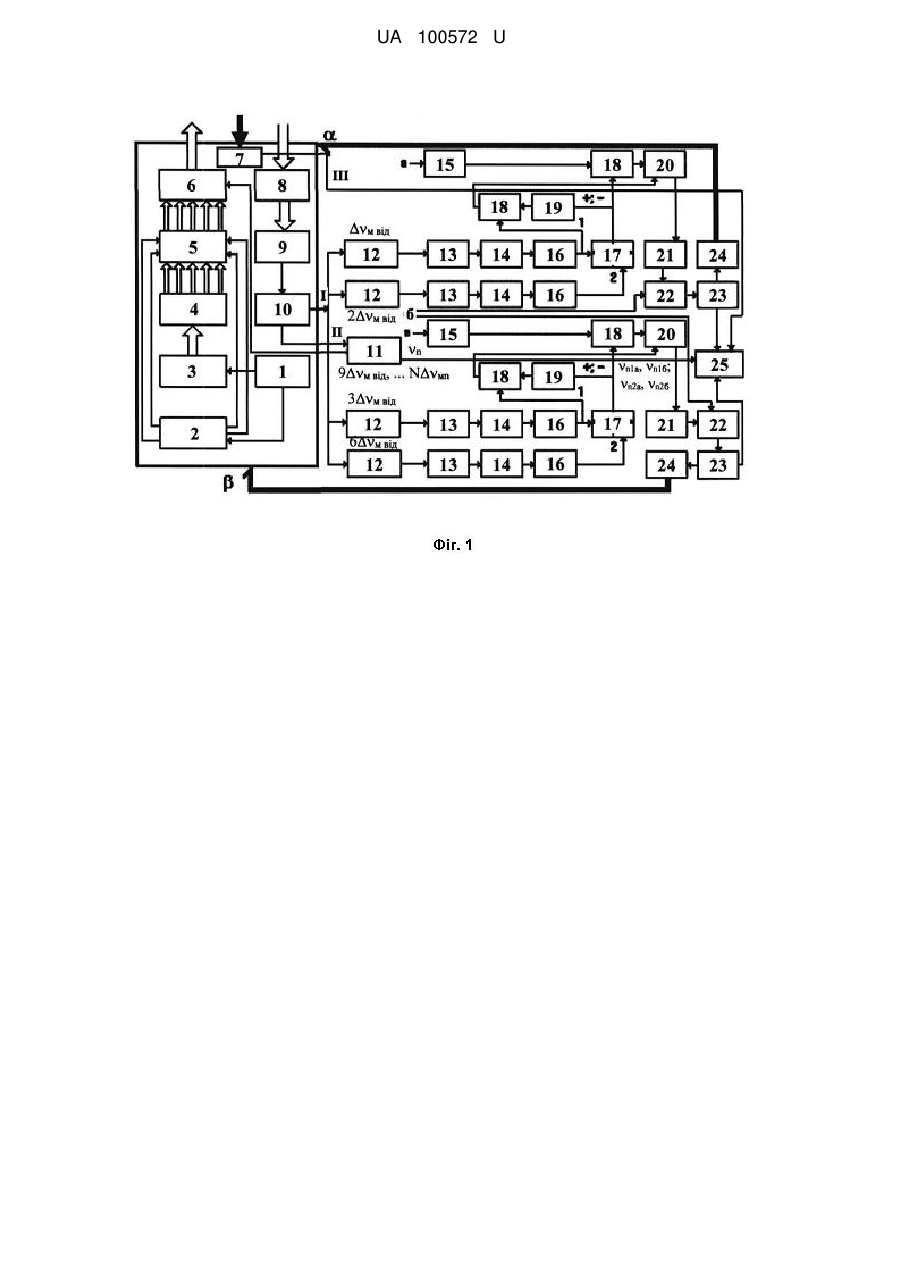

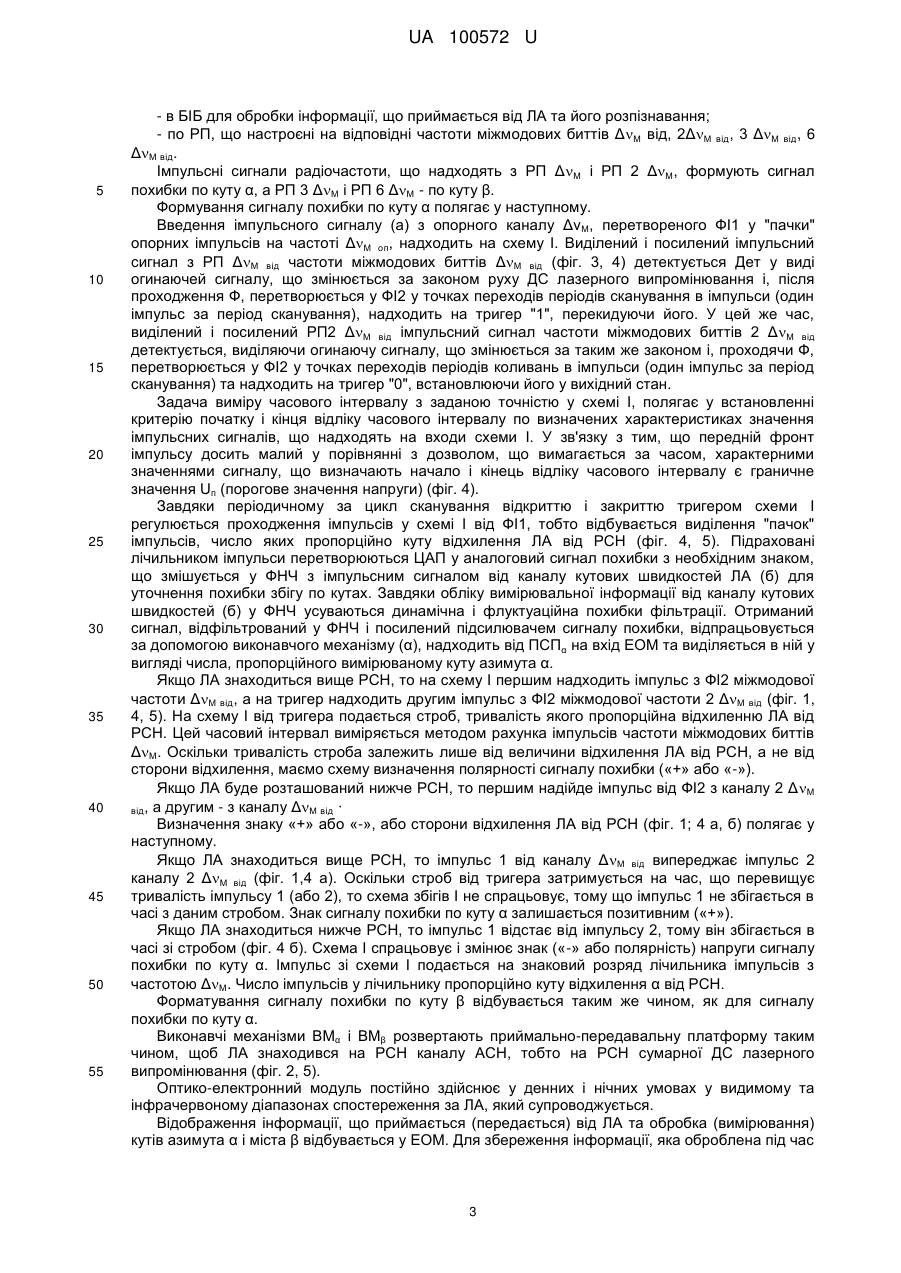

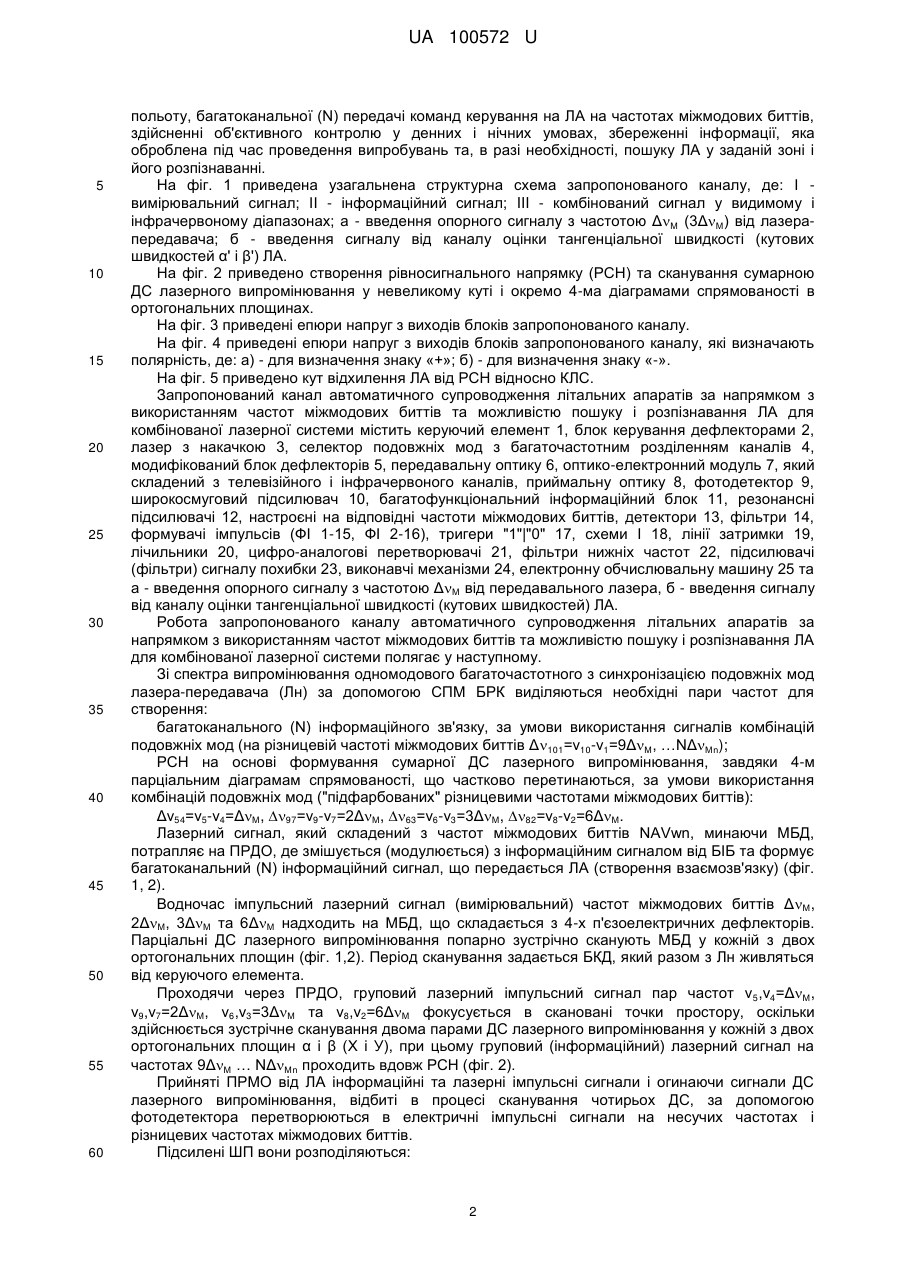

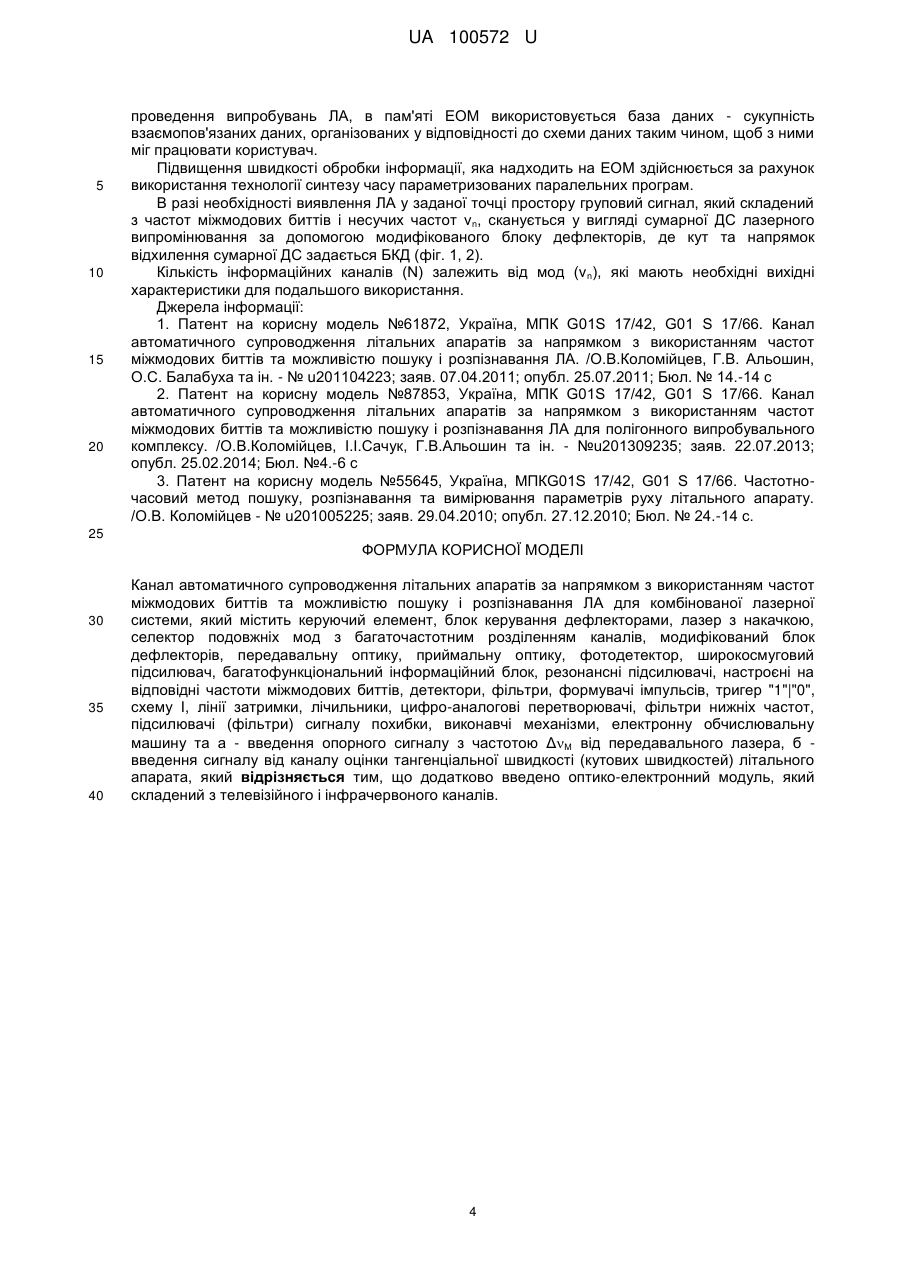

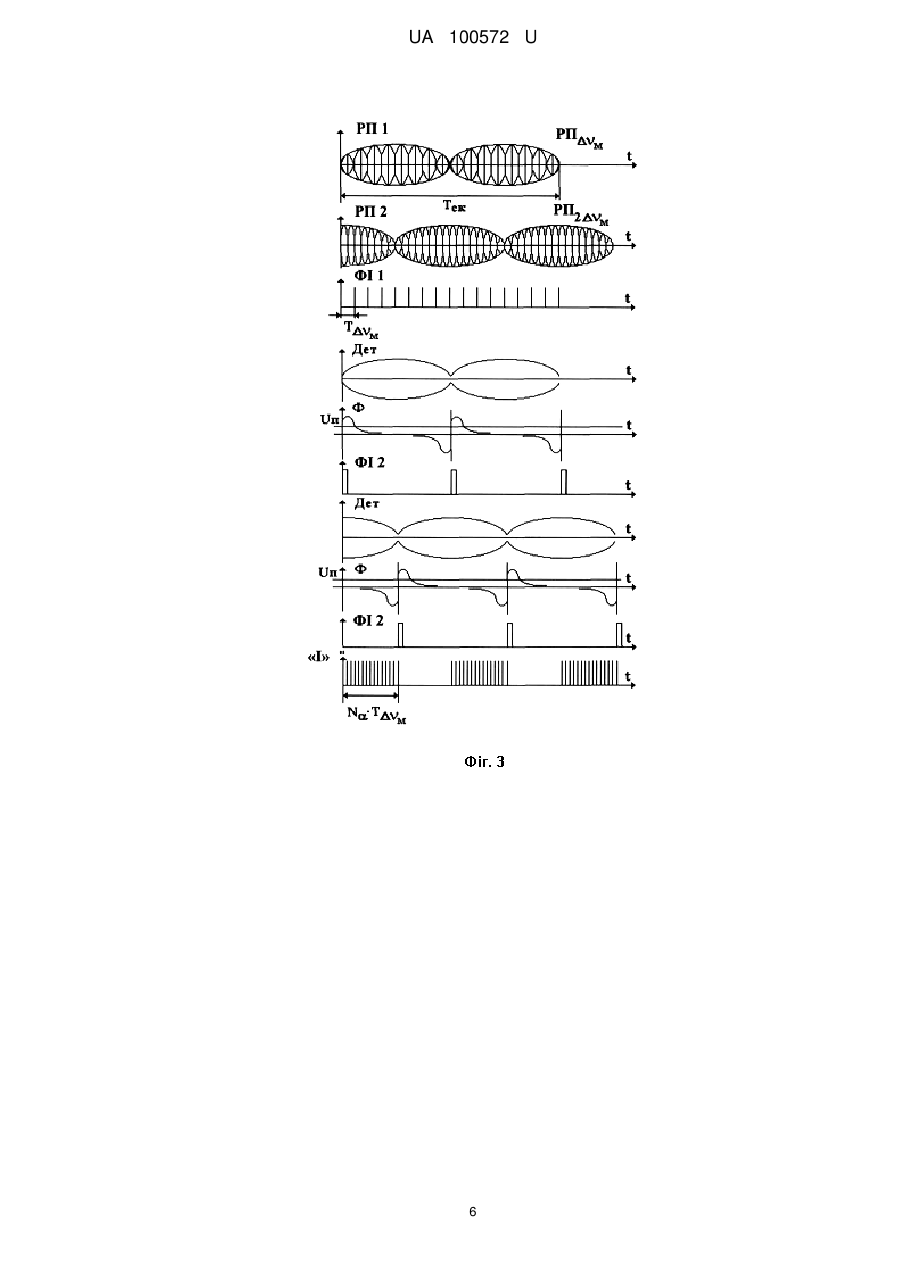

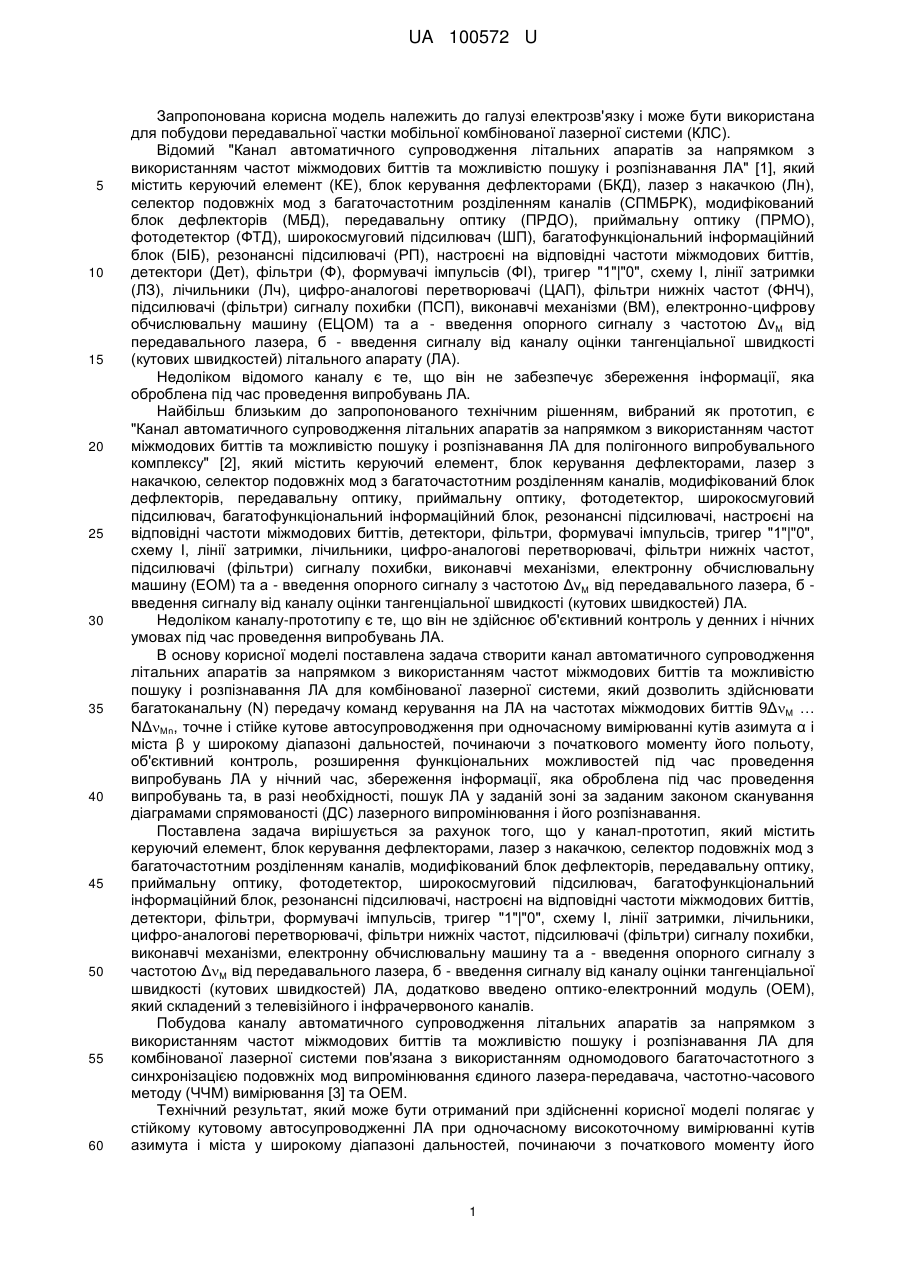

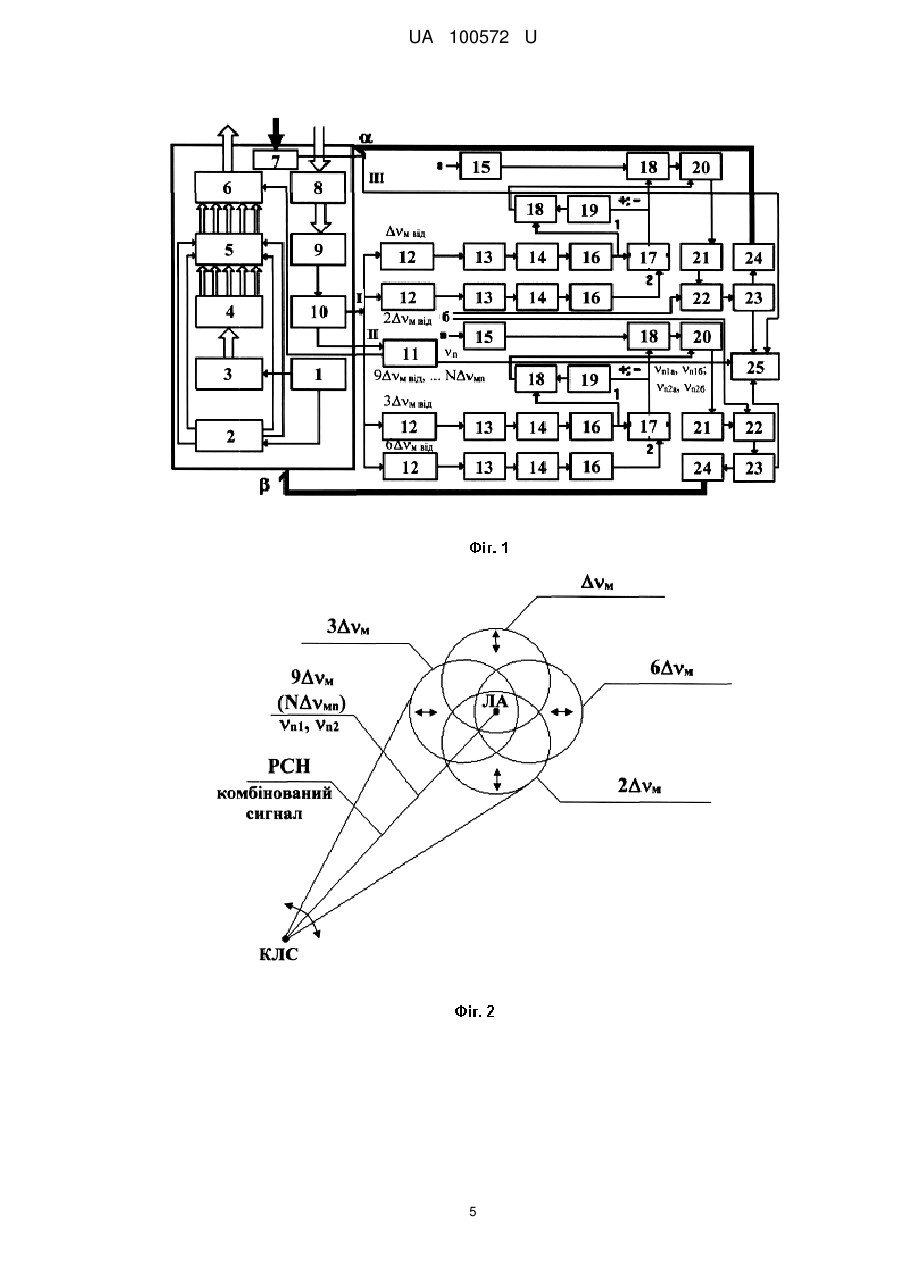

Реферат: Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для комбінованої лазерної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригер "1"|"0", схему I, лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконавчі механізми, електронну обчислювальну машину та а введення опорного сигналу з частотою ΔΜ від передавального лазера, б - введення сигналу від каналу оцінки тангенціальної швидкості (кутових швидкостей) літального апарата. Додатково введено оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів. UA 100572 U (12) UA 100572 U UA 100572 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки мобільної комбінованої лазерної системи (КЛС). Відомий "Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМБРК), модифікований блок дефлекторів (МБД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), багатофункціональний інформаційний блок (БІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, детектори (Дет), фільтри (Ф), формувачі імпульсів (ФІ), тригер "1"|"0", схему І, лінії затримки (ЛЗ), лічильники (Лч), цифро-аналогові перетворювачі (ЦАП), фільтри нижніх частот (ФНЧ), підсилювачі (фільтри) сигналу похибки (ПСП), виконавчі механізми (ВМ), електронно-цифрову обчислювальну машину (ЕЦОМ) та а - введення опорного сигналу з частотою ΔνΜ від передавального лазера, б - введення сигналу від каналу оцінки тангенціальної швидкості (кутових швидкостей) літального апарату (ЛА). Недоліком відомого каналу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. Найбільш близьким до запропонованого технічним рішенням, вибраний як прототип, є "Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для полігонного випробувального комплексу" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригер "1"|"0", схему І, лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконавчі механізми, електронну обчислювальну машину (ЕОМ) та а - введення опорного сигналу з частотою ΔνΜ від передавального лазера, б введення сигналу від каналу оцінки тангенціальної швидкості (кутових швидкостей) ЛА. Недоліком каналу-прототипу є те, що він не здійснює об'єктивний контроль у денних і нічних умовах під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для комбінованої лазерної системи, який дозволить здійснювати багатоканальну (Ν) передачу команд керування на ЛА на частотах міжмодових биттів 9ΔΜ … ΝΔΜn, точне і стійке кутове автосупроводження при одночасному вимірюванні кутів азимута α і міста β у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження інформації, яка оброблена під час проведення випробувань та, в разі необхідності, пошук ЛА у заданій зоні за заданим законом сканування діаграмами спрямованості (ДС) лазерного випромінювання і його розпізнавання. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригер "1"|"0", схему І, лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконавчі механізми, електронну обчислювальну машину та а - введення опорного сигналу з частотою ΔΜ від передавального лазера, б - введення сигналу від каналу оцінки тангенціальної швидкості (кутових швидкостей) ЛА, додатково введено оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів. Побудова каналу автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для комбінованої лазерної системи пов'язана з використанням одномодового багаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) вимірювання [3] та OEM. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у стійкому кутовому автосупроводженні ЛА при одночасному високоточному вимірюванні кутів азимута і міста у широкому діапазоні дальностей, починаючи з початкового моменту його 1 UA 100572 U 5 10 15 20 25 30 35 40 45 50 55 60 польоту, багатоканальної (N) передачі команд керування на ЛА на частотах міжмодових биттів, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань та, в разі необхідності, пошуку ЛА у заданій зоні і його розпізнаванні. На фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: І вимірювальний сигнал; II - інформаційний сигнал; III - комбінований сигнал у видимому і інфрачервоному діапазонах; а - введення опорного сигналу з частотою ΔΜ (3ΔΜ) від лазерапередавача; б - введення сигналу від каналу оцінки тангенціальної швидкості (кутових швидкостей α' і β') ЛА. На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування сумарною ДС лазерного випромінювання у невеликому куті і окремо 4-ма діаграмами спрямованості в ортогональних площинах. На фіг. 3 приведені епюри напруг з виходів блоків запропонованого каналу. На фіг. 4 приведені епюри напруг з виходів блоків запропонованого каналу, які визначають полярність, де: а) - для визначення знаку «+»; б) - для визначення знаку «-». На фіг. 5 приведено кут відхилення ЛА від РСН відносно КЛС. Запропонований канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для комбінованої лазерної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод з багаточастотним розділенням каналів 4, модифікований блок дефлекторів 5, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, багатофункціональний інформаційний блок 11, резонансні підсилювачі 12, настроєні на відповідні частоти міжмодових биттів, детектори 13, фільтри 14, формувачі імпульсів (ФІ 1-15, ФІ 2-16), тригери "1"|"0" 17, схеми I 18, лінії затримки 19, лічильники 20, цифро-аналогові перетворювачі 21, фільтри нижніх частот 22, підсилювачі (фільтри) сигналу похибки 23, виконавчі механізми 24, електронну обчислювальну машину 25 та а - введення опорного сигналу з частотою ΔΜ від передавального лазера, б - введення сигналу від каналу оцінки тангенціальної швидкості (кутових швидкостей) ЛА. Робота запропонованого каналу автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для комбінованої лазерної системи полягає у наступному. Зі спектра випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів Δ101=ν10-ν1=9ΔΜ, …ΝΔΜn); РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним діаграмам спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів): Δν54=ν5-ν4=ΔΜ, 97=ν9-ν7=2ΔΜ, 63=ν6-ν3=3ΔΜ, 82=ν8-ν2=6ΔΜ. Лазерний сигнал, який складений з частот міжмодових биттів NAVwn, минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від БІБ та формує багатоканальний (N) інформаційний сигнал, що передається ЛА (створення взаємозв'язку) (фіг. 1, 2). Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів ΔΜ, 2ΔΜ, 3ΔΜ та 6ΔΜ надходить на МБД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують МБД у кожній з двох ортогональних площин (фіг. 1,2). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот ν 5,ν4=ΔΜ, ν9,ν7=2ΔΜ, ν6,ν3=3ΔΜ та ν8,ν2=6ΔΜ фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин α і β (X і У), при цьому груповий (інформаційний) лазерний сигнал на частотах 9ΔΜ … ΝΔΜn проходить вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА інформаційні та лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання, відбиті в процесі сканування чотирьох ДС, за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на несучих частотах і різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: 2 UA 100572 U 5 10 15 20 25 30 35 40 45 50 55 - в БІБ для обробки інформації, що приймається від ЛА та його розпізнавання; - по РП, що настроєні на відповідні частоти міжмодових биттів ΔΜ від, 2ΔΜ від, 3 ΔΜ від, 6 ΔΜ від. Імпульсні сигнали радіочастоти, що надходять з РП ΔΜ і РП 2 ΔΜ, формують сигнал похибки по куту α, а РП 3 ΔΜ і РП 6 ΔΜ - по куту β. Формування сигналу похибки по куту α полягає у наступному. Введення імпульсного сигналу (а) з опорного каналу ΔνΜ, перетвореного ФІ1 у "пачки" опорних імпульсів на частоті ΔΜ оп, надходить на схему І. Виділений і посилений імпульсний сигнал з ΡΠ ΔΜ від частоти міжмодових биттів ΔΜ від (фіг. 3, 4) детектується Дет у виді огинаючей сигналу, що змінюється за законом руху ДС лазерного випромінювання і, після проходження Ф, перетворюється у ФІ2 у точках переходів періодів сканування в імпульси (один імпульс за період сканування), надходить на тригер "1", перекидуючи його. У цей же час, виділений і посилений ΡΠ2 ΔΜ від імпульсний сигнал частоти міжмодових биттів 2 ΔΜ від детектується, виділяючи огинаючу сигналу, що змінюється за таким же законом і, проходячи Ф, перетворюється у ФІ2 у точках переходів періодів коливань в імпульси (один імпульс за період сканування) та надходить на тригер "0", встановлюючи його у вихідний стан. Задача виміру часового інтервалу з заданою точністю у схемі І, полягає у встановленні критерію початку і кінця відліку часового інтервалу по визначених характеристиках значення імпульсних сигналів, що надходять на входи схеми І. У зв'язку з тим, що передній фронт імпульсу досить малий у порівнянні з дозволом, що вимагається за часом, характерними значеннями сигналу, що визначають начало і кінець відліку часового інтервалу є граничне значення Uп (порогове значення напруги) (фіг. 4). Завдяки періодичному за цикл сканування відкриттю і закриттю тригером схеми І регулюється проходження імпульсів у схемі І від ФІ1, тобто відбувається виділення "пачок" імпульсів, число яких пропорційно куту відхилення ЛА від РСН (фіг. 4, 5). Підраховані лічильником імпульси перетворюються ЦАП у аналоговий сигнал похибки з необхідним знаком, що змішується у ФНЧ з імпульсним сигналом від каналу кутових швидкостей ЛА (б) для уточнення похибки збігу по кутах. Завдяки обліку вимірювальної інформації від каналу кутових швидкостей (б) у ФНЧ усуваються динамічна і флуктуаційна похибки фільтрації. Отриманий сигнал, відфільтрований у ФНЧ і посилений підсилювачем сигналу похибки, відпрацьовується за допомогою виконавчого механізму (α), надходить від ПСПα на вхід ЕОМ та виділяється в ній у вигляді числа, пропорційного вимірюваному куту азимута α. Якщо ЛА знаходиться вище РСН, то на схему І першим надходить імпульс з ФІ2 міжмодової частоти ΔΜ від, а на тригер надходить другим імпульс з ФІ2 міжмодової частоти 2 ΔΜ від (фіг. 1, 4, 5). На схему І від тригера подається строб, тривалість якого пропорційна відхиленню ЛА від РСН. Цей часовий інтервал виміряється методом рахунка імпульсів частоти міжмодових биттів ΔΜ. Оскільки тривалість строба залежить лише від величини відхилення ЛА від РСН, а не від сторони відхилення, маємо схему визначення полярності сигналу похибки («+» або «-»). Якщо ЛА буде розташований нижче РСН, то першим надійде імпульс від ФІ2 з каналу 2 ΔΜ від, а другим - з каналу ΔΜ від · Визначення знаку «+» або «-», або сторони відхилення ЛА від РСН (фіг. 1; 4 а, б) полягає у наступному. Якщо ЛА знаходиться вище РСН, то імпульс 1 від каналу ΔΜ від випереджає імпульс 2 каналу 2 ΔΜ від (фіг. 1,4 а). Оскільки строб від тригера затримується на час, що перевищує тривалість імпульсу 1 (або 2), то схема збігів І не спрацьовує, тому що імпульс 1 не збігається в часі з даним стробом. Знак сигналу похибки по куту α залишається позитивним («+»). Якщо ЛА знаходиться нижче РСН, то імпульс 1 відстає від імпульсу 2, тому він збігається в часі зі стробом (фіг. 4 б). Схема І спрацьовує і змінює знак («-» або полярність) напруги сигналу похибки по куту α. Імпульс зі схеми І подається на знаковий розряд лічильника імпульсів з частотою ΔΜ. Число імпульсів у лічильнику пропорційно куту відхилення α від РСН. Форматування сигналу похибки по куту β відбувається таким же чином, як для сигналу похибки по куту α. Виконавчі механізми ВМα і ΒΜβ розвертають приймально-передавальну платформу таким чином, щоб ЛА знаходився на РСН каналу АСН, тобто на РСН сумарної ДС лазерного випромінювання (фіг. 2, 5). Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА та обробка (вимірювання) кутів азимута α і міста β відбувається у ЕОМ. Для збереження інформації, яка оброблена під час 3 UA 100572 U 5 10 15 20 проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. В разі необхідності виявлення ЛА у заданої точці простору груповий сигнал, який складений з частот міжмодових биттів і несучих частот νn, сканується у вигляді сумарної ДС лазерного випромінювання за допомогою модифікованого блоку дефлекторів, де кут та напрямок відхилення сумарної ДС задається БКД (фіг. 1, 2). Кількість інформаційних каналів (Ν) залежить від мод (ν n), які мають необхідні вихідні характеристики для подальшого використання. Джерела інформації: 1. Патент на корисну модель №61872, Україна, МПК G01S 17/42, G01 S 17/66. Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА. /О.В.Коломійцев, Г.В. Альошин, О.С. Балабуха та ін. - № u201104223; заяв. 07.04.2011; опубл. 25.07.2011; Бюл. № 14.-14 с 2. Патент на корисну модель №87853, Україна, МПК G01S 17/42, G01 S 17/66. Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для полігонного випробувального комплексу. /О.В.Коломійцев, І.І.Сачук, Г.В.Альошин та ін. - №u201309235; заяв. 22.07.2013; опубл. 25.02.2014; Бюл. №4.-6 с 3. Патент на корисну модель №55645, Україна, MПКG01S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24.-14 с. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для комбінованої лазерної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригер "1"|"0", схему І, лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконавчі механізми, електронну обчислювальну машину та а - введення опорного сигналу з частотою ΔΜ від передавального лазера, б введення сигналу від каналу оцінки тангенціальної швидкості (кутових швидкостей) літального апарата, який відрізняється тим, що додатково введено оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів. 4 UA 100572 U 5 UA 100572 U 6 UA 100572 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 7
