Пристрій для одночасного виготовлення сполучених частин ливарної форми з горизонтальною площею розняття

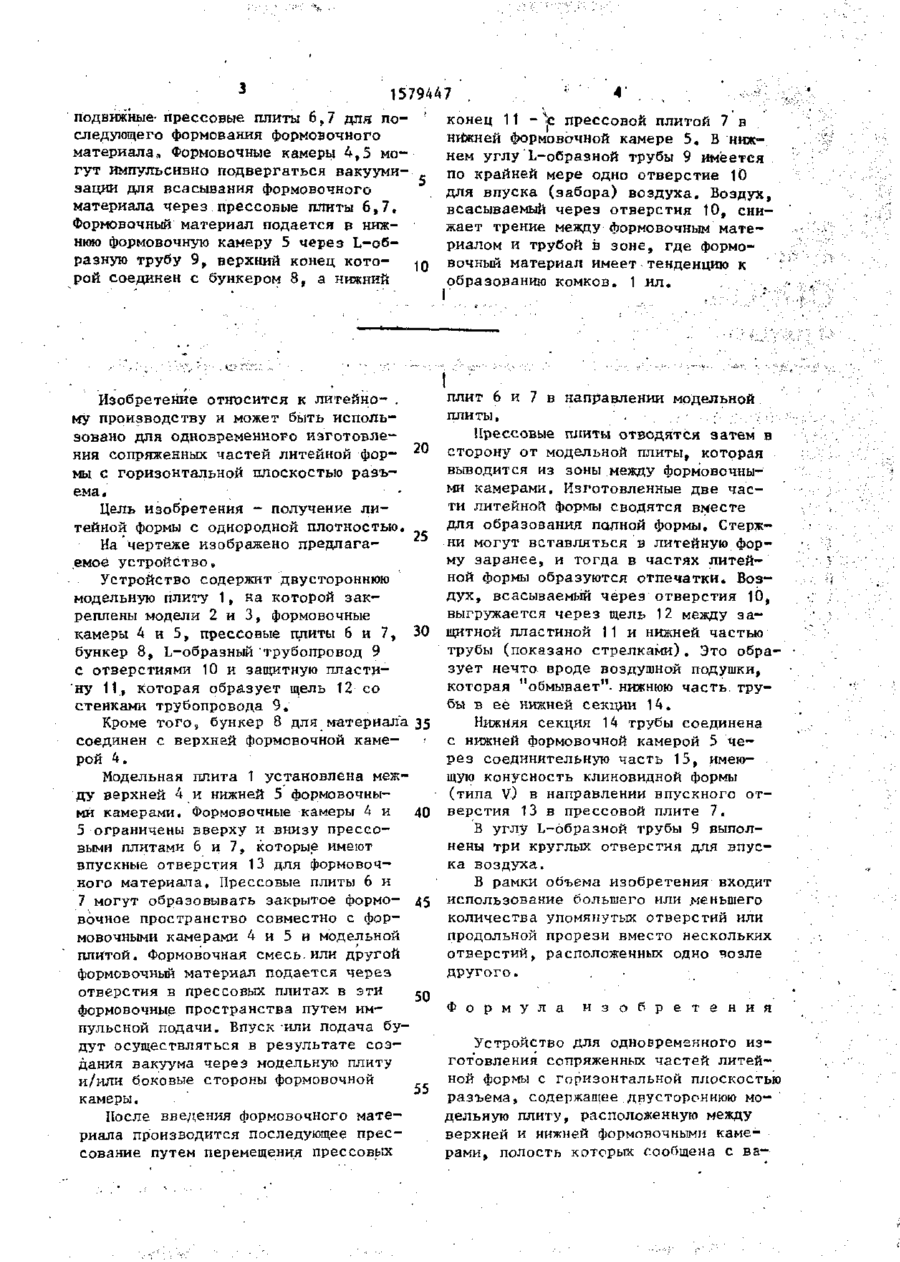

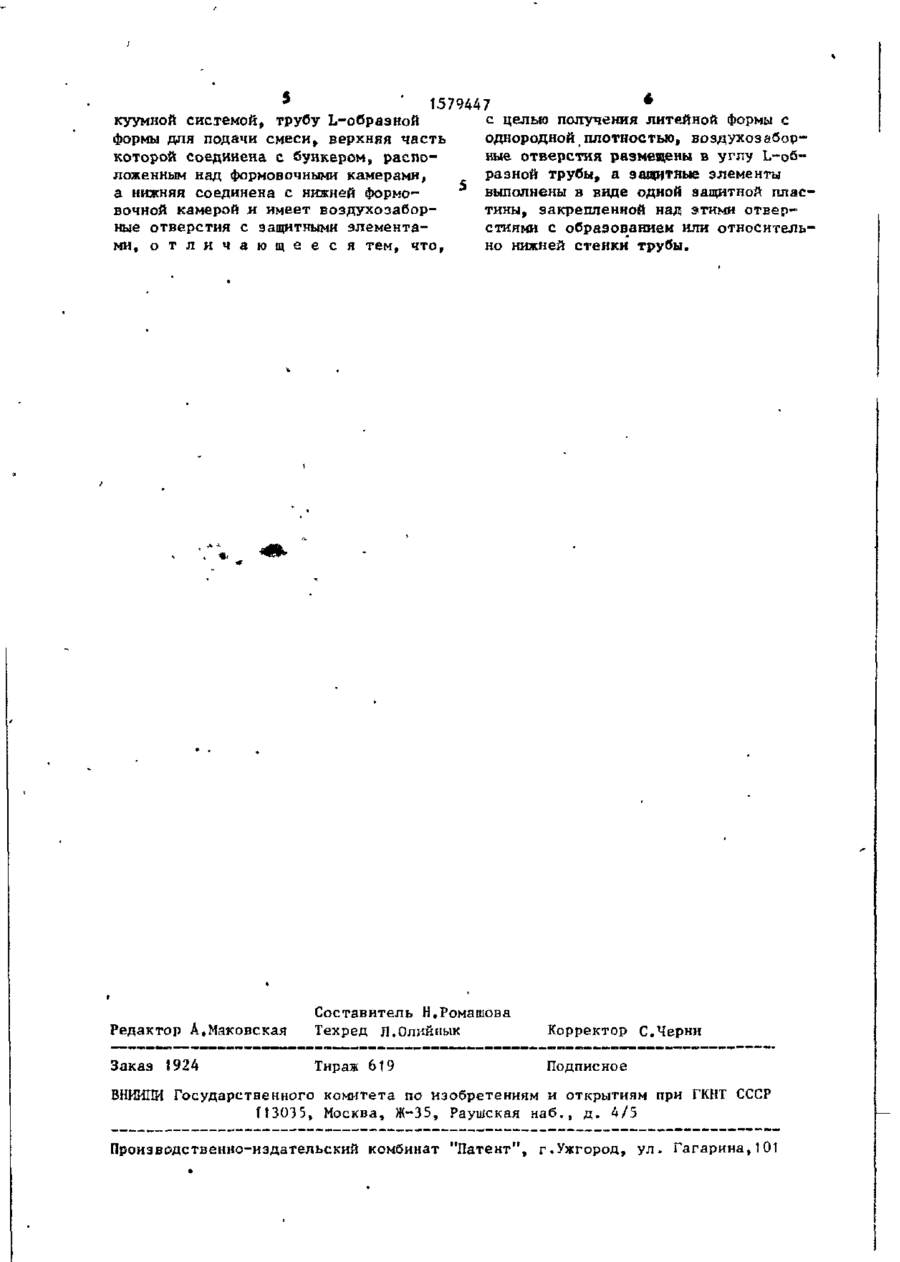

Изобретение относится к литейному производству и может быть использовано для одновременного изготовления сопряженных частей литейной формы с горизонтальной плоскостью разъема. Цель изобретения - получение литейной формы с однородной плотностью. Устройство содержит модельную плиту 4 , формовочные камеры 4,5, "T Чей" 1 Pi 1 ^ ~ С Г\ t 3 1579447 подвижные- прессовые плиты 6,7 для последующего формования формовочного материала,. Формовочные камеры 4,5 могут импульсивно подвергаться вакуумизации для всасывания формовочного материала через прессовые плиты 6,7, Формовочный материал подается в нижнюю формовочную камеру 5 через L-образную трубу 9, верхний конец кото- 1 0 рой соединен с бункером 8, а нижний конец 11 - *р прессовой плитой 7 в нижней формовочной камере 5. В нижнем углу L-образной трубы 9 имеется по крайней мере одно отверстие 10 для впуска (забора) воздуха. Воздух, всасываемый через отверстия 10, снижает трение между формовочным материалом и трубой в зоне, где формовочный материал имеет тенденцию к образованию комков. 1 ил. Изобретение относится к литейно- . му производству и может быть использовано для одновременного изготовления сопряженных частей литейной фор- 20 мы с горизонтальной плоскостью разъема. Цель изобретения - получение литейной формы с однородной плотностью. 25 На чертеже изображено предлагаемое устройство. Устройство содержит двустороннюю модельную плиту 1, на которой закреплены модели 2 и 3, формовочные камеры 4 и 5, прессовые плиты 6 и 7, 30 бункер 8, L-образный трубопровод 9 с отверстиями 10 и защитную пластину 11, которая образует щель 12 со стенками трубопровода 9. Кроме того, бункер 8 для материала 35 соединен с верхней формовочной камерой 4. Модельная плита 1 установлена между верхней 4 и нижней 5 формовочными камерами. Формовочные камеры 4 и 40 5 ограничены вверху и внизу прессовыми плитами 6 и 7, которые имеют впускные отверстия 13 для формовочного материала. Прессовые плиты 6 и 7 могут образовывать закрытое формо- 45 вочное пространство совместно с формовочными камерами 4 и 5 и модельной плитой. Формовочная смесь.или другой формовочный материал подается через отверстия в прессовых плитах в эти 50 формовочные пространства путем импульсной подачи. Впуск -или подача будут осуществляться в результате создания вакуума через модельную плиту и/или боковые стороны формовочной 55 камеры. После введения формовочного материала производится последующее прессование путем перемещения прессовых плит 6 и 7 в направлении модельной ПЛИТЫ, . • ; • . •; Прессовые плиты отводятся затем в сторону от модельной плиты, которая выводится из зоны между формовочными камерами. Изготовленные две части литейной формы сводятся вместе для образования полной формы. Стержни могут вставляться в литейную форму заранее, и тогда в частях литейной формы образуются отпечатки. Воздух, всасываемый через отверстия 10, выгружается через щель 12 между защитной пластиной 11 и нижней частью трубы (показано стрелками). Это образует нечто вроде воздушной подушки, которая "обмывает", нижнюю часть трубы в ее нижней секции 14. Нижняя секция 14 трубы соединена с нижней формовочной камерой 5 через соединительную часть 15, имеющую конусность клиновидной формы (типа V) в направлении впускного отверстия 13 в прессовой плите 7. В углу L-образной трубы 9 выполнены три круглых отверстия для впуска воздуха. В рамки объема изобретения входит использование большего или меньшего количества упомянутых отверстий или продольной прорези вместо нескольких отверстий, расположенных одно возле другого. . • Ф о р м у л а и з о б р е т е н и я Устройство для одновременного изготовления сопряженных частей литейной формы с горизонтальной плоскостью разъема, содержащее двустороннюю модельную плиту, расположенную между верхней и нижней формовочными камерами, полость которых сообщена с ва * ' 1579447 • куумной системой, трубу L-образноЙ с целью получения литейной формы с формы для подачи смеси, верхняя часть однородной плотностью, воэдухозаборкоторой соединена с бункером, распоные отверстия размещены в углу L-обложенным над формовочными камерами, разной трубы, а защитные элементы а нижняя соединена с нижней формовыполнены в виде одной защитной пласвочной камерой и имеет воздухозабортины, закрепленной над этими отверные отверстия с защитными элементастиями с образованием или относительми, о т л и ч а ю щ е е с я тем, что, но нижней стенки трубы. Редактор А.Маковская Составитель Н.Ромашова Техред Л.Олийнык Корректор С.Черни Заказ 1924 Тираж 619 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР f 13035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
