Пристрій для відключення квартирного каналізаційного трубопроводу

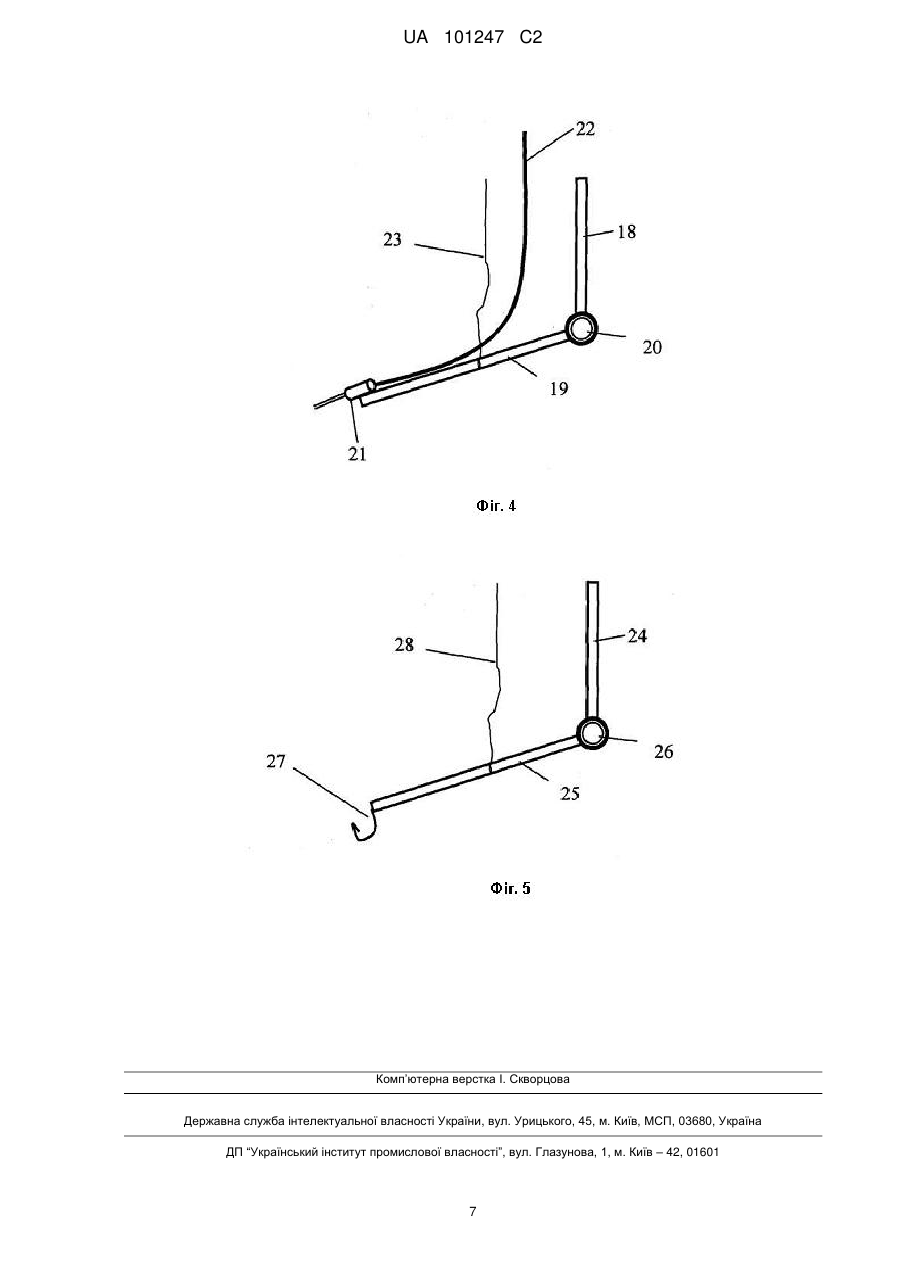

Реферат: Винахід належить до галузі каналізаційних систем багатоповерхових будинків з вертикальним каналізаційним трубопроводом - стояком і може бути використаний для тимчасового відключення від стояка каналізаційних трубопроводів окремих квартир. Пристрій для відключення та підключення квартирного каналізаційного трубопроводу містить відеокамеру, штангу, монтажний кронштейн, фіксатор і змінний вузол для переміщення замкового елемента циліндричної форми, монтажний кронштейн кріпиться до штанги механічним з'єднувачем, відеокамера закріплена на кронштейні, змінний вузол для переміщення замкового елемента циліндричної форми виконаний у вигляді важеля, на одному кінці якого встановлено шарнір з монтажною планкою, а на другому - коліща, на важелі виконано кріплення для троса, замковий елемент циліндричної форми згорнутий з листа пружного матеріалу з двома отворами, в пристрій додатково введені змінний вузол для монтажу пневмоелемента та змінний вузол для видалення пневмоелемента, монтажний кронштейн виконаний з бічною стінкою у формі півциліндра з кришкою, на зовнішній стороні якої встановлено електричний з'єднувач та механічний з'єднувач, а на внутрішній - штуцер для підключення шланга до змінного вузла для монтажу пневмоелемента, зовні бічної поверхні кронштейна встановлений палець з отвором для фіксатора, а затискач для кріплення змінних вузлів розміщений на внутрішній боковій стороні кронштейна. У цьому пристрої для відключення квартирного каналізаційного трубопроводу за рахунок комплектування додатковим обладнанням та його взаємозв'язку забезпечується можливість використання двох типів замкових елементів - циліндрів з листа пружного матеріалу та пневмоелементів. UA 101247 C2 (12) UA 101247 C2 UA 101247 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі каналізаційних систем багатоповерхових будинків з вертикальним каналізаційним трубопроводом – стояком і може бути використаний для тимчасового відключення від стояка каналізаційних трубопроводів окремих квартир. На практиці часто виникає потреба відключити виходи каналізаційного трубопроводу лише в одній або кількох квартирах багатоповерхового будинку, які не сплачують послуги за використання каналізацією. Пристрій для виконання цієї роботи має бути малогабаритний і розміщуватись всередині вертикального каналізаційного трубопроводу будинку. Відомий пристрій для відключення ділянки каналізаційного колектора з поверхні землі через колодязі, заповнені рідиною. Пристрій містить еластичний балон з напрямним жорстким елементом, рукоятку, що складається з прямолінійної частини та дугоподібної частини, які є пневмопроводом, при цьому дугоподібна частина рукоятки є перехідником у направляючий жорсткий елемент для еластичного балона, а останній має тимчасовий бандаж (див. заявку на винахід РФ № 96102439 від 1995.03.10, МПК E03F7/00). Але цей пристрій неможливо використати для відключення квартирного каналізаційного трубопроводу. Відомий також пристрій для відключення ділянки мережі каналізаційного трубопроводу, який містить відрізок труби, один кінець якого з'єднаний з фланцем для приєднання до трубопроводу, що підлягає відключенню, на протилежному кінці відрізка труби закріплені два відкидні важелі із з'єднуючою планкою між ними, до відрізка труби прикріплена ручка, інша ручка розташована на з'єднуючій планці з можливістю вільного обертання навколо неї (деклараційний патент України № 2384, опублікований 15.03.2004 p., Бюлетень № 3). До недоліків даного пристрою слід віднести те, що за його допомогою можна відключати тільки ділянки тих каналізаційних трубопроводів, один кінець яких розміщений в каналізаційному колодязі, тобто тільки каналізаційні випуски із будинків, в тому числі і багатоповерхових. Аналогом пристрою, що заявляється, є пристрій для відключення квартирного каналізаційного трубопроводу, з'єднаного з вертикальним каналізаційним трубопроводом, який містить замковий елемент, виконаний у вигляді відрізка труби, розміщеного уздовж вертикальної осі, у верхній частині відрізка труби виконаний отвір, до якого приєднаний трос з виконаною на ньому розміткою поверхів багатоповерхового будинку, при цьому довжина відрізка труби складає 40-60 см, а діаметр, менший за діаметр вертикального каналізаційного трубопроводу (Деклараційний патент України № 13661 опублікований 17.04.2006 р.). Недоліком пристрою-аналога є те, що наявність обростань на внутрішній поверхні стояка, які виникають в процесі його експлуатації, перешкоджають переміщенню замкового елемента уздовж вертикального стояка. Крім того, він не забезпечує надійність фіксації замкового елемента у заданій точці, тобто у місці приєднання каналізаційного трубопроводу потрібної квартири до стояка. Суттєвим недоліком цієї конструкції також є неможливість спостереження за переміщенням і фіксацією замкового елемента. Всі ці недоліки обумовлюють невисоку надійність роботи пристрою. Аналогом пристрою, що заявляється, є пристрій для відключення квартирного каналізаційного трубопроводу, з'єднаного з вертикальним каналізаційним трубопроводом, в якому використано замковий елемент у вигляді гумового пневмоелемента. До складу пристрою входять два склопластикових прутки різного діаметра, розміщених вертикально і паралельно один до одного, на обох кінцях склопластикових прутків виконані наконечники з різьбою, склопластиковий пруток більшого діаметра з'єднаний за допомогою перехідника із відеокамерою, склопластиковий пруток меншого діаметра з'єднаний з гнучкою трубкою, яка розташована усередині мідної трубки і з можливістю здійснення зворотнопоступального руху, на нижньому кінці гнучкої трубки установлена голка з гумовим пневмоелементом, яка приєднана до гнучкої трубки за допомогою кронштейна, з боку мідної трубки паралельно останній розміщений шланг для подачі стисненого повітря, нижній кінець якого з'єднаний з голкою і гумовим пневмоелементом, при цьому обидва склопластикові прутки скріплені за допомогою з'єднувальної частини, виконаної у вигляді паралелепіпеда з двома наскрізними отворами (Патент України на корисну модель № 43849, опублікована 10.09.2009 р.). Перевагою пристрою - аналога є те, що наявність відеокамери забезпечує спостереження за процесом переміщення замкового елемента вздовж стояка та всередину каналізаційного трубопроводу потрібної квартири. Далі в замковий елемент накачується повітря, за рахунок чого він збільшується в розмірах і блокує вихідній отвір квартирного трубопроводу. Недоліком пристрою є обмежені функціональні можливості - як замковий елемент використовується лише пневмоелемент. Прототипом винаходу є пристрій для відключення каналізаційного трубопроводу квартирного підключення, що містить відеокамеру з широким кутом зору і замковий елемент, 1 UA 101247 C2 5 10 15 20 25 30 35 40 45 50 55 який розміщається уздовж вертикальної осі стояка і згорнутий з листа пружного матеріалу в форму порожнистого циліндра з поздовжнім розрізом 25-30 мм, несучу штангу з одного чи більше склопластикових прутів, на обох кінцях яких виконані наконечники з різьбою, кронштейн і фіксатор, при цьому замковий елемент має по два отвори біля верхнього та нижнього кінців, матеріал замкового елемента має найбільшу товщину на боці протилежному розрізу, кронштейн для приєднання до склопластикового прутка та монтажу замкового елемента виконаний у вигляді літери Г, в поперечній частині кронштейна виконані чотири отвори, один з яких призначений для кріплення штанги, відеокамера підвішена до кронштейна, на вертикальній частині кронштейна виконані два виступи на відстані один від одного, яка дорівнює відстані між верхніми та нижніми отворами в матеріалі замкового елемента, при цьому фіксатор виконаний у вигляді металевого стрижня з гачком, приєднаним до стрижня у місці, яке співпадає з місцем розташування верхніх отворів, виконаних в замковому елементі, при цьому установка додатково обладнана стрижнем, нижній кінець якого з одного боку з'єднаний з важелем, на кінці якого знаходиться коліща, а з іншого боку на нижньому кінці стрижня виконаний палець. Пристрій використовують наступним чином. Кріплять штангу до кронштейна. Обгортають матеріалом замкового елемента кронштейн та стискають замковий елемент так, щоб два нижні та два верхні отвори співпали. Навішують замковий елемент отворами на два виступи на вертикальній частині кронштейна та кріплять його фіксатором. До фіксатора приєднують трос. Розвертають відеокамеру полем зору вниз. Тримаючи за штангу, опускають пристрій в стояк. При необхідності подовжують штангу, накручуючи додаткові склопластикові прути. Керуючись зображенням що передає відеокамера, відшукують потрібний вихід квартирного трубопроводу, після чого тягнуть за трос і знімають фіксатор. Замковий елемент розгортається, зіскакує з кронштейна і перекриває вихідний отвір квартирного трубопроводу. За допомогою відеокамери контролюють, чи повністю перекрив замковий елемент вихідний отвір трубопроводу. Якщо є потреба посунути замковийелемент вгору чи вниз, витягають пристрій зі стояка та закріплюють на кронштейні додаткове обладнання - стрижень з пальцем та важелем, на кінці якого знаходиться коліща. До важеля приєднують трос. Тримаючи за штангу, опускають пристрій в стояк. Керуючись зображенням що передає відеокамера, відшукують замковий елемент. Якщо замковий елемент треба посунути вгору, пристрій розміщають так, щоб палець розмістився нижче замкового елемента. Натягуючи трос, повертають важіль так, щоб коліща уперлось в протилежну стінку стояка. При цьому палець упирається в стінку стояка нижче замкового елемента. Утримуючи трос в натягнутому стані та витягаючи штангу, переміщують замковий елемент на потрібну відстань. Переміщення замкового елемента вниз по стояку виконують аналогічно. Недоліком пристрою є обмежені функціональні можливості – як замковий елемент використовується лише циліндр з листа пружного матеріалу. В основу винаходу поставлена задача створити такий пристрій для відключення квартирного каналізаційного трубопроводу, у якому за рахунок комплектування додатковим обладнанням та його взаємозв'язку забезпечити можливість використання двох типів замкових елементів - циліндрів з листа пружного матеріалу та пневмоелементів. Ця задача вирішується тим, що у пристрій для відключення квартирного каналізаційного трубопроводу, що містить відеокамеру з широким кутом зору, яка має функцію підсвічування, штангу, монтажний кронштейн, фіксатор і змінний вузол для переміщення замкового елемента циліндричної форми, монтажний кронштейн кріпиться до штанги механічним з'єднувачем, відеокамера закріплена на кронштейні, змінний вузол для переміщення замкового елемента циліндричної форми виконаний у вигляді важеля, на одному кінці якого встановлено шарнір з монтажною планкою, а на другому – коліща. На важелі виконано кріплення для троса, замковий елемент циліндричної форми згорнутий з листа пружного матеріалу з двома отворами, фіксатор виконаний у вигляді шпонки. Цей пристрій відрізняється від відомих тим, що в нього введені додатково змінний вузол для монтажу пневмоелемента та змінний вузол для видалення пневмоелемента, монтажний кронштейн виконаний з бічною стінкою у формі півциліндра та кришкою, на зовнішній стороні якої встановлено електричний з'єднувач та механічний з'єднувач, а на внутрішній - штуцер для підключення шланга до змінного пристрою для монтажу пневмоелемента. Штуцер з'єднаний трубкою з механічним з'єднувачем, довжина кронштейна може складати, наприклад, 0,5-2,0 від довжини замкового елемента циліндричної форми. Відеокамера підключена до електричного з'єднувача, зовні бічної стінки кронштейна посередині встановлений виступ з отвором для фіксатора, а затискач для кріплення змінних вузлів розміщений на внутрішній боковій стороні кронштейна. 2 UA 101247 C2 5 10 15 20 25 30 35 40 45 50 55 60 У пристрої для відключення квартирного каналізаційного трубопроводу штанга виконана з відрізків, наприклад металевої труби, на кінцях яких встановлені герметичні швидкорознімні механічні з'єднувачі. Змінний вузол для монтажу пневмоелемента виконаний у вигляді важеля, на одному кінці якого встановлено шарнір з монтажною планкою, а на другому - голка з гумовим пневмоелементом, яка за допомогою гнучкої трубки приєднується до штуцера, при цьому стиснене повітря в пневмоелемент подається крізь штангу, На важелі виконано кріплення для троса. Змінний пристрій для видалення пневмоелемента виконаний у вигляді важеля, на одному кінці якого встановлено шарнір з монтажною планкою, а на другому - гачок, На важелі виконано кріплення для троса. На фіг. 1 зображений загальний вигляд пристрою для відключення квартирного каналізаційного трубопроводу. На фіг. 2 наведена штанга. На фіг. 3 наведено ескіз змінного вузла, який призначений для переміщення замкового елемента циліндричної форми вздовж стояка. На фіг. 4 наведено ескіз змінного вузла, який призначений для монтажу пневмоелемента. На фіг. 5 наведено ескіз змінного вузла, який призначений для видалення пневмоелемента. Пристрій (фіг. 1) складається з кронштейна 1 у формі півциліндра, наприклад, з круглою кришкою, на якій встановлений герметичний швидкорознімний герметичний механічний з'єднувач 2 (наприклад типу байонет) та електричний з'єднувач 3. На нижньому боці кришки встановлений штуцер 4, внутрішній отвір якого трубкою з'єднаний з отвором механічного з'єднувача 2. На зовнішній боковій стінці кронштейна закріплений виступ 5 з отвором для фіксатора. На кронштейні 1, наприклад посередині кронштейна 1, закріплена відеокамера 6, яка спрямована полем зору вниз та підключена кабелем 7 до електричного з'єднувача 3, і затискач 8 для кріплення змінних пристроїв. В процесі роботи пристрій опускають в стояк 9 до рівня виходу каналізаційного трубопроводу 10 з потрібної квартири, при цьому штангу поступово формують з відрізків трубопроводу 11, на обох кінцях яких встановлені механічні з'єднувачі 2. Змінний вузол для переміщення замкового елемента циліндричної форми вздовж стояка складається з планки 12 та важеля 13, з'єднаних шарніром 14. На кінці важеля 13 встановлено коліща 15. Палець 16 для штовхання замкового елемента закріплений на планці 12. До середини важеля кріпиться трос 17. Змінний вузол для монтажу пневмоелемента складається з планки 18 та важеля 19, з'єднаних шарніром 20. На кінці важеля 19 встановлена ніпельна голка 21, що підключається гнучким шлангом 22 до штуцера 4 на монтажному кронштейні. 1 До середини важеля кріпиться трос 13. Змінний вузол для видалення пневмоелемента складається з планки 24 та важеля 25, з'єднаних шарніром 26. На кінці важеля 25 встановлений гачок. До середини важеля кріпиться трос 28. При роботі з замковим елементом циліндричної форми пристрій використовують наступним чином. Отвори в заготовці для замкового елемента виконують на половині висоти циліндра, на відстані 1-2 см від країв. Кріплять штангу 11 до кронштейна 1. До електричного з'єднувача 3 підключають кабель від блока живлення та дисплею відеокамери (на фіг. 1 не показаний). Обгортають заготовкою замкового елемента кронштейн 1 та стискають замковий елемент так, щоб два отвори в заготовці співпали. Навішують замковий елемент отворами на виступ 5, що розташований на бічній поверхні кронштейна 1 та кріплять його фіксатором. До фіксатора приєднують трос (на фіг. 1 не показаний). Вмикають режим підсвічування поля зору відеокамери 6 світловими або інфрачервоними променями. Тримаючи за штангу 11, опускають пристрій у стояк. 9 При необхідності подовжують штангу 11, приєднуючи додаткові металеві трубки. Керуючись зображенням що передає відеокамера 6, відшукують потрібний отвір (вихід) квартирного трубопроводу 10, після чого тягнуть за трос і виймають фіксатор з виступу 5. Замковий елемент розгортається, зіскакує з виступу 5 на кронштейні 1 і перекриває вихідний отвір 10 квартирного трубопроводу. За допомогою відеокамери 6 контролюють, чи повністю перекрив замковий елемент вихідний отвір 10 квартирного трубопроводу. Якщо є потреба посунути замковий елемент вгору чи вниз, витягають пристрій зі стояка та закріплюють затискачем 8 на кронштейні 1 змінній пристрій для переміщення замкового елемента циліндричної форми. До важеля 13 цього пристрою приєднують трос. Тримаючи за штангу 11, опускають пристрій в стояк. Керуючись зображенням, що передає відеокамера 6, відшукують замковий елемент. Якщо замковий елемент треба посунути вгору, кронштейн розміщають так, щоб палець змінного вузла 16 розмістився нижче замкового елемента. Натягуючи трос 17, повертають важіль 13 так, щоб 3 UA 101247 C2 5 10 15 20 25 30 коліща 15 уперлось у протилежну стінку стояка. При цьому палець 16 упирається у стінку стояка нижче замкового елемента. Утримуючи трос 17 в натягнутому стані та витягаючи штангу 11 зі стояка, переміщують кронштейн 1 і відповідно замковий елемент на потрібну відстань. Переміщення замкового елемента вниз по стояку виконують аналогічно. При роботі з замковим елементом у вигляді пневмоелемента пристрій використовують наступним чином. Кріплять штангу 11 до кронштейна 1. До електричного з'єднувача 3 підключають кабель від блока живлення та дисплею відеокамери. Закріплюють затискачем 8 на кронштейні змінній вузол для монтажу пневмоелемента. Приєднують гнучкий шланг 22 пристрою до штуцера 4 на кронштейні 1. До важеля 19 приєднують трос 23. На ніпельну голку 21 монтують пневмоелемент. Спрямовують важіль 19 з пневмоелементом вниз, паралельно боковій поверхні кронштейна. Тримаючи за штангу 11, опускають пристрій в стояк. Керуючись зображенням, що передає відеокамера 6, відшукують потрібний отвір квартирного трубопроводу 10. Натягуючи трос 23 та розвертаючи кронштейн 1 відносно до стояка 9, вводять пневмоелемент всередину каналізаційного трубопроводу 10 потрібної квартири. Приєднують шланг від джерела стисненого повітря до верхнього краю штанги 11. Далі в замковий елемент накачують повітря, за рахунок чого він збільшується в розмірах і блокує вихідній отвір квартирного трубопроводу 10. При цьому пневмоелемент виступає з квартирного трубопроводу 10 в стояк 9 на 1-2 см. Потім, за рахунок підйому штанги 11, витягають голку із ніпеля пневмоелемента. За допомогою відеокамери 9 контролюють якість монтажу замкового елемента. При потребі демонтувати пневмоелемент, закріплюють затискачем 8 на кронштейні 1 змінний вузол для видалення пневмоелемента. До важеля 25 приєднують трос. Спрямовують важіль 25 з гачком 27 вниз, паралельно боковій поверхні кронштейна 1. Тримаючи за штангу 11, опускають пристрій в стояк. Керуючись зображенням що передає відеокамера 6, відшукують вихід квартирного трубопроводу, що закритий пневмоелементом. Розвертаючи кронштейн 1 відносно до стояка 9, натягують трос 28 та підводять гачок 27 до пневмоелемента знизу, Потім, за рахунок підйому штанги 11, проколюють гачком пневмоелемент, і він зменшується у розмірах. Витягають монтажний кронштейн 1 з пневмоелементом на гачку 27 із стояка 9. У цьому пристрої для відключення квартирного каналізаційного трубопроводу за рахунок комплектування додатковим обладнанням та його взаємозв'язку забезпечується можливість використання двох типів замкових елементів - циліндрів з листа пружного матеріалу та пневмоелементів. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Пристрій для відключення та підключення квартирного каналізаційного трубопроводу, що містить відеокамеру, штангу, монтажний кронштейн, фіксатор і змінний вузол для переміщення замкового елемента циліндричної форми, монтажний кронштейн кріпиться до штанги механічним з'єднувачем, відеокамера закріплена на кронштейні, змінний вузол для переміщення замкового елемента циліндричної форми виконаний у вигляді важеля, на одному кінці якого встановлено шарнір з монтажною планкою, а на другому - коліща, на важелі виконано кріплення для троса, замковий елемент циліндричної форми згорнутий з листа пружного матеріалу з двома отворами, який відрізняється тим, що в нього додатково введені змінний вузол для монтажу пневмоелемента та змінний вузол для видалення пневмоелемента, монтажний кронштейн виконаний з бічною стінкою у формі півциліндра з кришкою, на зовнішній стороні якої встановлено електричний з'єднувач та механічний з'єднувач, а на внутрішній штуцер для підключення шланга до змінного вузла для монтажу пневмоелемента, зовні бічної поверхні кронштейна встановлений палець з отвором для фіксатора, а затискач для кріплення змінних вузлів розміщений на внутрішній боковій стороні кронштейна. 2. Пристрій за п. 1, який відрізняється тим, що затискач виконано з можливістю фіксації вузла для переміщення циліндричного замкового елемента, який планкою кріпиться до затискача, на протилежному кінці якої планка шарнірно з'єднана з важелем, до якого приєднаний трос, а на кінці важеля встановлено коліща, при чому палець для переміщення замкового елемента закріплений на планці, а на важелі виконано кріплення для троса. 3. Пристрій за п. 1, який відрізняється тим, що затискач виконано з можливістю фіксації вузла для монтажу пневмоелемента, який планкою кріпиться до затискача, на протилежному кінці якої планка шарнірно з'єднана з важелем, до якого приєднаний трос, а на другому - голка з гумовим пневмоелементом, яка за допомогою гнучкої трубки приєднується до штуцера монтажного кронштейна , при цьому стиснене повітря у пневмоелемент подається крізь штангу, а на важелі виконано кріплення для троса. 4 UA 101247 C2 5 4. Пристрій за п. 1, який відрізняється тим, що затискач виконано з можливістю фіксації вузла для видалення пневмоелемента, який планкою кріпиться до затискача, на протилежному кінці якої планка шарнірно з'єднана з важелем, до якого приєднаний трос, при цьому на другому кінці важеля встановлено гачок, а на важелі виконано кріплення для троса. 5. Пристрій за п. 1, який відрізняється тим, що штанга виконана з відрізків труби, на кінцях яких встановлені герметичні механічні з'єднувачі. 6. Пристрій за п. 1, який відрізняється тим, що замковий елемент циліндричної форми кріпиться на виступі і фіксується фіксатором, який з'єднаний з тросом. 5 UA 101247 C2 6 UA 101247 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
