Установка для відключення каналізаційного трубопроводу квартирного підключення

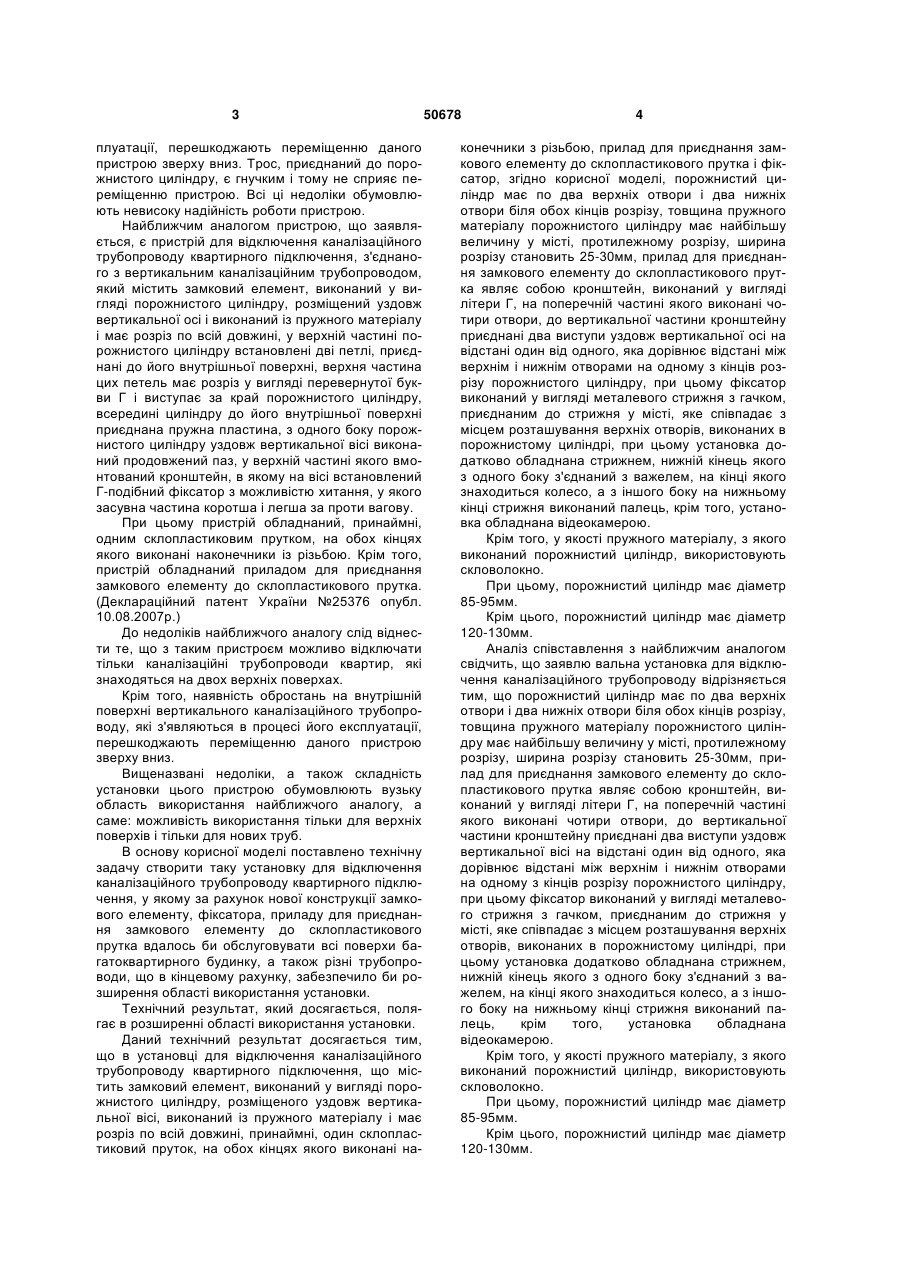

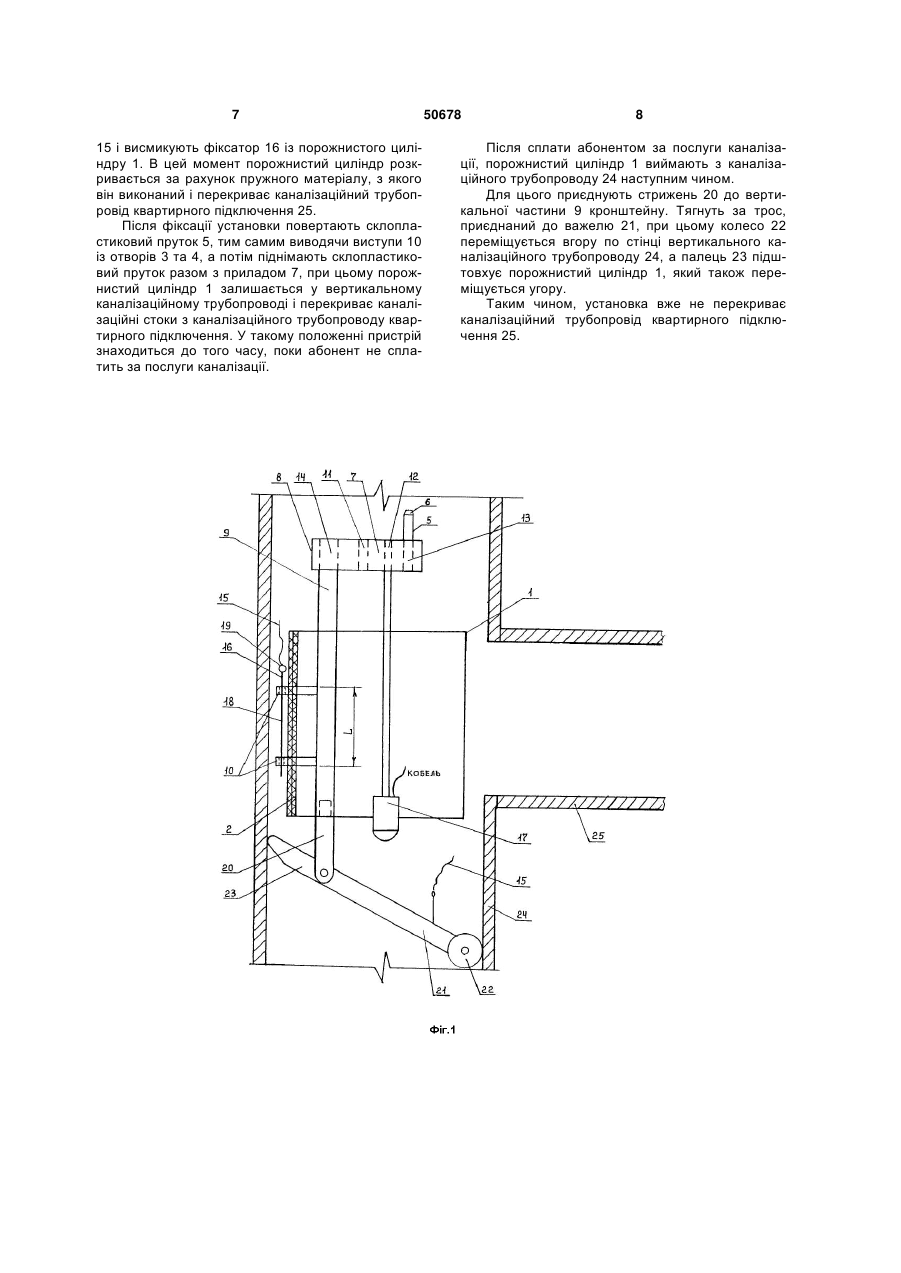

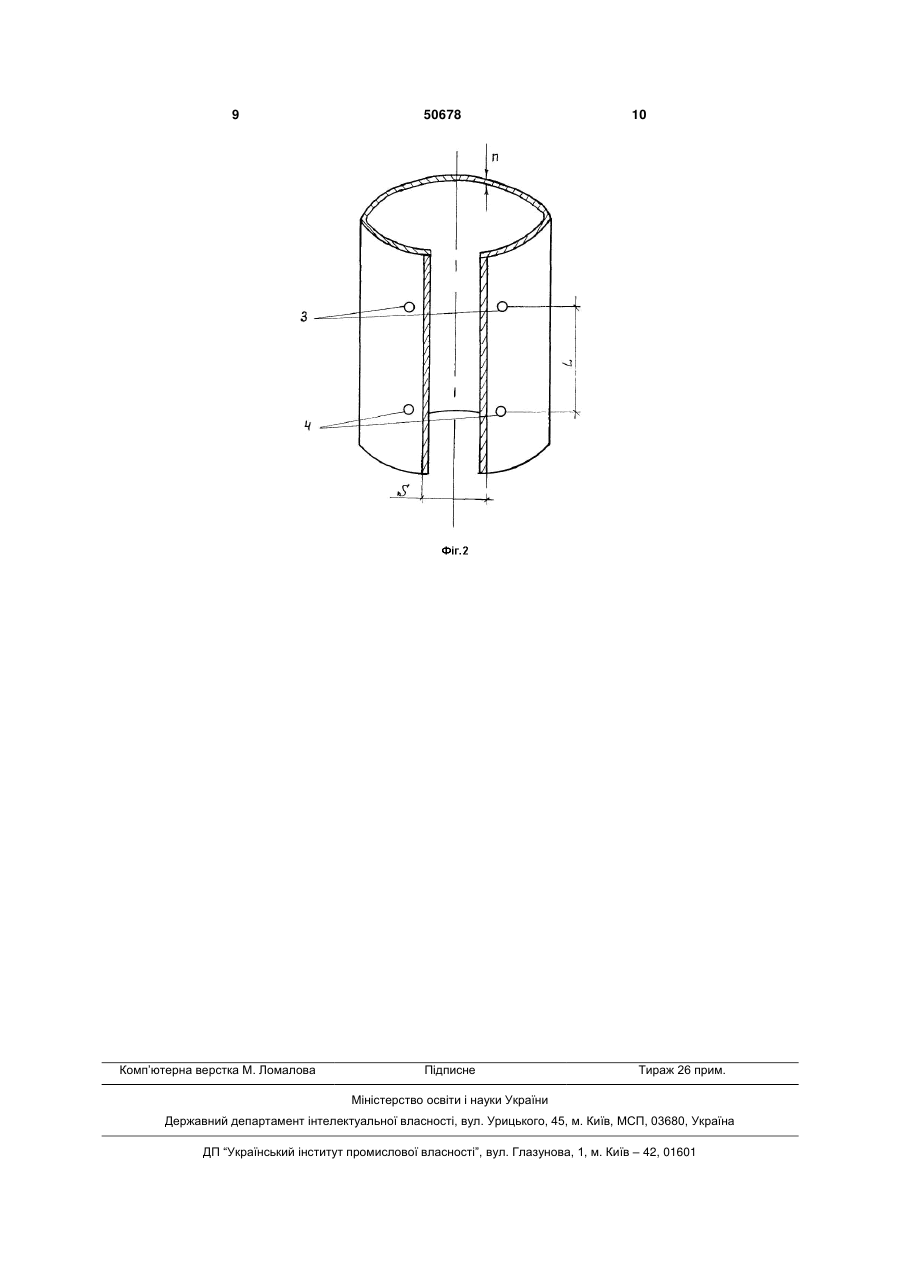

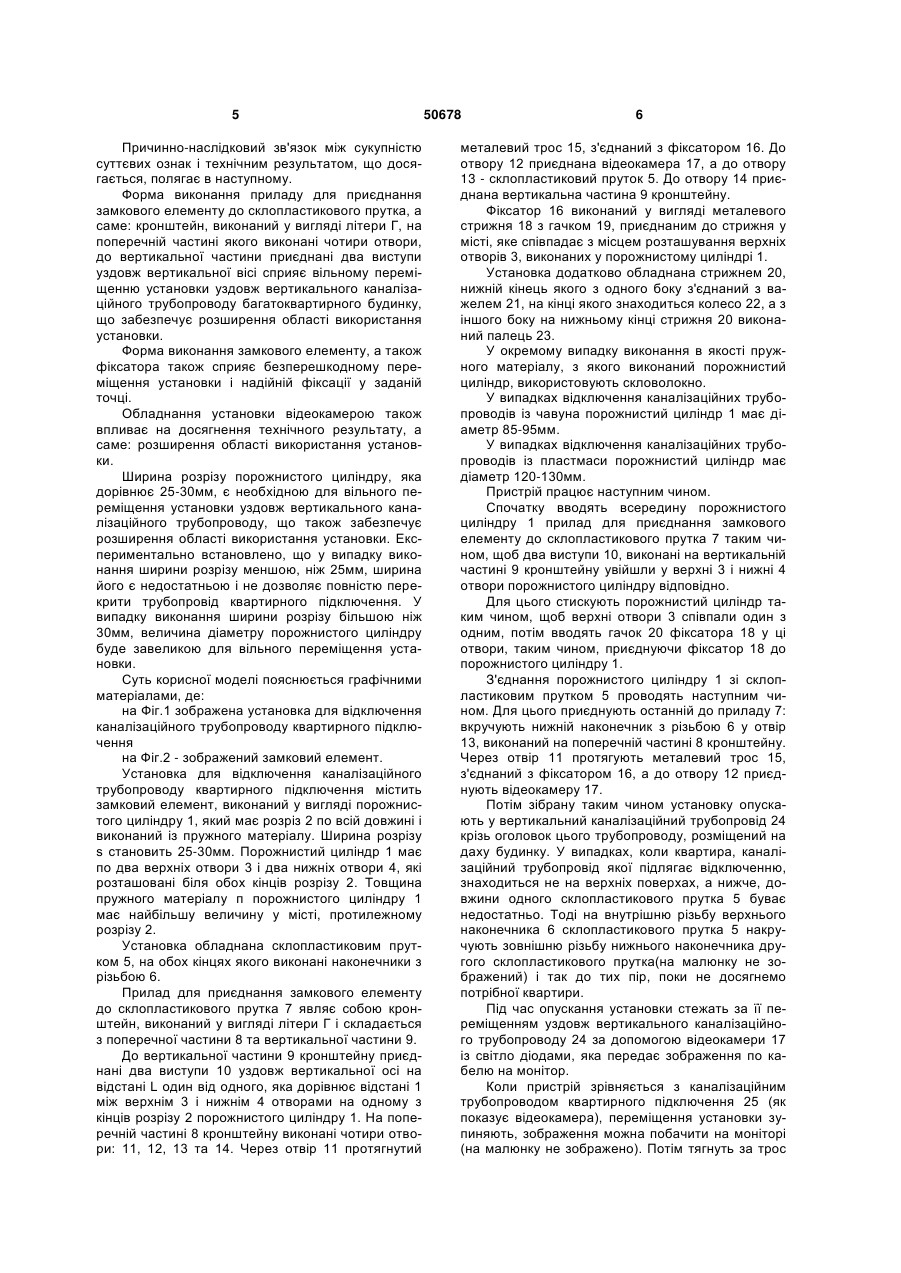

1. Установка для відключення каналізаційного трубопроводу квартирного підключення, що містить замковий елемент, виконаний у вигляді порожнистого циліндра, розміщеного уздовж вертикальної осі, виконаний із пружного матеріалу і має розріз по всій довжині, принаймні один склопластиковий пруток, на обох кінцях якого виконані наконечники з різьбою, прилад для приєднання замкового елемента до склопластикового прутка і фіксатор, яка відрізняється тим, що порожнистий циліндр має по два верхніх отвори і два нижніх отвори біля обох кінців розрізу, товщина пружного матеріалу порожнистого циліндра має найбільшу величину у місці, протилежному розрізу, ширина U 2 (19) 1 3 плуатації, перешкоджають переміщенню даного пристрою зверху вниз. Трос, приєднаний до порожнистого циліндру, є гнучким і тому не сприяє переміщенню пристрою. Всі ці недоліки обумовлюють невисоку надійність роботи пристрою. Найближчим аналогом пристрою, що заявляється, є пристрій для відключення каналізаційного трубопроводу квартирного підключення, з'єднаного з вертикальним каналізаційним трубопроводом, який містить замковий елемент, виконаний у вигляді порожнистого циліндру, розміщений уздовж вертикальної осі і виконаний із пружного матеріалу і має розріз по всій довжині, у верхній частині порожнистого циліндру встановлені дві петлі, приєднані до його внутрішньої поверхні, верхня частина цих петель має розріз у вигляді перевернутої букви Г і виступає за край порожнистого циліндру, всередині циліндру до його внутрішньої поверхні приєднана пружна пластина, з одного боку порожнистого циліндру уздовж вертикальної вісі виконаний продовжений паз, у верхній частині якого вмонтований кронштейн, в якому на вісі встановлений Г-подібний фіксатор з можливістю хитання, у якого засувна частина коротша і легша за проти вагову. При цьому пристрій обладнаний, принаймні, одним склопластиковим прутком, на обох кінцях якого виконані наконечники із різьбою. Крім того, пристрій обладнаний приладом для приєднання замкового елементу до склопластикового прутка. (Деклараційний патент України №25376 опубл. 10.08.2007р.) До недоліків найближчого аналогу слід віднести те, що з таким пристроєм можливо відключати тільки каналізаційні трубопроводи квартир, які знаходяться на двох верхніх поверхах. Крім того, наявність обростань на внутрішній поверхні вертикального каналізаційного трубопроводу, які з'являються в процесі його експлуатації, перешкоджають переміщенню даного пристрою зверху вниз. Вищеназвані недоліки, а також складність установки цього пристрою обумовлюють вузьку область використання найближчого аналогу, а саме: можливість використання тільки для верхніх поверхів і тільки для нових труб. В основу корисної моделі поставлено технічну задачу створити таку установку для відключення каналізаційного трубопроводу квартирного підключення, у якому за рахунок нової конструкції замкового елементу, фіксатора, приладу для приєднання замкового елементу до склопластикового прутка вдалось би обслуговувати всі поверхи багатоквартирного будинку, а також різні трубопроводи, що в кінцевому рахунку, забезпечило би розширення області використання установки. Технічний результат, який досягається, полягає в розширенні області використання установки. Даний технічний результат досягається тим, що в установці для відключення каналізаційного трубопроводу квартирного підключення, що містить замковий елемент, виконаний у вигляді порожнистого циліндру, розміщеного уздовж вертикальної вісі, виконаний із пружного матеріалу і має розріз по всій довжині, принаймні, один склопластиковий пруток, на обох кінцях якого виконані на 50678 4 конечники з різьбою, прилад для приєднання замкового елементу до склопластикового прутка і фіксатор, згідно корисної моделі, порожнистий циліндр має по два верхніх отвори і два нижніх отвори біля обох кінців розрізу, товщина пружного матеріалу порожнистого циліндру має найбільшу величину у місті, протилежному розрізу, ширина розрізу становить 25-30мм, прилад для приєднання замкового елементу до склопластикового прутка являє собою кронштейн, виконаний у вигляді літери Г, на поперечній частині якого виконані чотири отвори, до вертикальної частини кронштейну приєднані два виступи уздовж вертикальної осі на відстані один від одного, яка дорівнює відстані між верхнім і нижнім отворами на одному з кінців розрізу порожнистого циліндру, при цьому фіксатор виконаний у вигляді металевого стрижня з гачком, приєднаним до стрижня у місті, яке співпадає з місцем розташування верхніх отворів, виконаних в порожнистому циліндрі, при цьому установка додатково обладнана стрижнем, нижній кінець якого з одного боку з'єднаний з важелем, на кінці якого знаходиться колесо, а з іншого боку на нижньому кінці стрижня виконаний палець, крім того, установка обладнана відеокамерою. Крім того, у якості пружного матеріалу, з якого виконаний порожнистий циліндр, використовують скловолокно. При цьому, порожнистий циліндр має діаметр 85-95мм. Крім цього, порожнистий циліндр має діаметр 120-130мм. Аналіз співставлення з найближчим аналогом свідчить, що заявлю вальна установка для відключення каналізаційного трубопроводу відрізняється тим, що порожнистий циліндр має по два верхніх отвори і два нижніх отвори біля обох кінців розрізу, товщина пружного матеріалу порожнистого циліндру має найбільшу величину у місті, протилежному розрізу, ширина розрізу становить 25-30мм, прилад для приєднання замкового елементу до склопластикового прутка являє собою кронштейн, виконаний у вигляді літери Г, на поперечній частині якого виконані чотири отвори, до вертикальної частини кронштейну приєднані два виступи уздовж вертикальної вісі на відстані один від одного, яка дорівнює відстані між верхнім і нижнім отворами на одному з кінців розрізу порожнистого циліндру, при цьому фіксатор виконаний у вигляді металевого стрижня з гачком, приєднаним до стрижня у місті, яке співпадає з місцем розташування верхніх отворів, виконаних в порожнистому циліндрі, при цьому установка додатково обладнана стрижнем, нижній кінець якого з одного боку з'єднаний з важелем, на кінці якого знаходиться колесо, а з іншого боку на нижньому кінці стрижня виконаний палець, крім того, установка обладнана відеокамерою. Крім того, у якості пружного матеріалу, з якого виконаний порожнистий циліндр, використовують скловолокно. При цьому, порожнистий циліндр має діаметр 85-95мм. Крім цього, порожнистий циліндр має діаметр 120-130мм. 5 Причинно-наслідковий зв'язок між сукупністю суттєвих ознак і технічним результатом, що досягається, полягає в наступному. Форма виконання приладу для приєднання замкового елементу до склопластикового прутка, а саме: кронштейн, виконаний у вигляді літери Г, на поперечній частині якого виконані чотири отвори, до вертикальної частини приєднані два виступи уздовж вертикальної вісі сприяє вільному переміщенню установки уздовж вертикального каналізаційного трубопроводу багатоквартирного будинку, що забезпечує розширення області використання установки. Форма виконання замкового елементу, а також фіксатора також сприяє безперешкодному переміщення установки і надійній фіксації у заданій точці. Обладнання установки відеокамерою також впливає на досягнення технічного результату, а саме: розширення області використання установки. Ширина розрізу порожнистого циліндру, яка дорівнює 25-30мм, є необхідною для вільного переміщення установки уздовж вертикального каналізаційного трубопроводу, що також забезпечує розширення області використання установки. Експериментально встановлено, що у випадку виконання ширини розрізу меншою, ніж 25мм, ширина його є недостатньою і не дозволяє повністю перекрити трубопровід квартирного підключення. У випадку виконання ширини розрізу більшою ніж 30мм, величина діаметру порожнистого циліндру буде завеликою для вільного переміщення установки. Суть корисної моделі пояснюється графічними матеріалами, де: на Фіг.1 зображена установка для відключення каналізаційного трубопроводу квартирного підключення на Фіг.2 - зображений замковий елемент. Установка для відключення каналізаційного трубопроводу квартирного підключення містить замковий елемент, виконаний у вигляді порожнистого циліндру 1, який має розріз 2 по всій довжині і виконаний із пружного матеріалу. Ширина розрізу s становить 25-30мм. Порожнистий циліндр 1 має по два верхніх отвори 3 і два нижніх отвори 4, які розташовані біля обох кінців розрізу 2. Товщина пружного матеріалу п порожнистого циліндру 1 має найбільшу величину у місті, протилежному розрізу 2. Установка обладнана склопластиковим прутком 5, на обох кінцях якого виконані наконечники з різьбою 6. Прилад для приєднання замкового елементу до склопластикового прутка 7 являє собою кронштейн, виконаний у вигляді літери Г і складається з поперечної частини 8 та вертикальної частини 9. До вертикальної частини 9 кронштейну приєднані два виступи 10 уздовж вертикальної осі на відстані L один від одного, яка дорівнює відстані 1 між верхнім 3 і нижнім 4 отворами на одному з кінців розрізу 2 порожнистого циліндру 1. На поперечній частині 8 кронштейну виконані чотири отвори: 11, 12, 13 та 14. Через отвір 11 протягнутий 50678 6 металевий трос 15, з'єднаний з фіксатором 16. До отвору 12 приєднана відеокамера 17, а до отвору 13 - склопластиковий пруток 5. До отвору 14 приєднана вертикальна частина 9 кронштейну. Фіксатор 16 виконаний у вигляді металевого стрижня 18 з гачком 19, приєднаним до стрижня у місті, яке співпадає з місцем розташування верхніх отворів 3, виконаних у порожнистому циліндрі 1. Установка додатково обладнана стрижнем 20, нижній кінець якого з одного боку з'єднаний з важелем 21, на кінці якого знаходиться колесо 22, а з іншого боку на нижньому кінці стрижня 20 виконаний палець 23. У окремому випадку виконання в якості пружного матеріалу, з якого виконаний порожнистий циліндр, використовують скловолокно. У випадках відключення каналізаційних трубопроводів із чавуна порожнистий циліндр 1 має діаметр 85-95мм. У випадках відключення каналізаційних трубопроводів із пластмаси порожнистий циліндр має діаметр 120-130мм. Пристрій працює наступним чином. Спочатку вводять всередину порожнистого циліндру 1 прилад для приєднання замкового елементу до склопластикового прутка 7 таким чином, щоб два виступи 10, виконані на вертикальній частині 9 кронштейну увійшли у верхні 3 і нижні 4 отвори порожнистого циліндру відповідно. Для цього стискують порожнистий циліндр таким чином, щоб верхні отвори 3 співпали один з одним, потім вводять гачок 20 фіксатора 18 у ці отвори, таким чином, приєднуючи фіксатор 18 до порожнистого циліндру 1. З'єднання порожнистого циліндру 1 зі склопластиковим прутком 5 проводять наступним чином. Для цього приєднують останній до приладу 7: вкручують нижній наконечник з різьбою 6 у отвір 13, виконаний на поперечній частині 8 кронштейну. Через отвір 11 протягують металевий трос 15, з'єднаний з фіксатором 16, а до отвору 12 приєднують відеокамеру 17. Потім зібрану таким чином установку опускають у вертикальний каналізаційний трубопровід 24 крізь оголовок цього трубопроводу, розміщений на даху будинку. У випадках, коли квартира, каналізаційний трубопровід якої підлягає відключенню, знаходиться не на верхніх поверхах, а нижче, довжини одного склопластикового прутка 5 буває недостатньо. Тоді на внутрішню різьбу верхнього наконечника 6 склопластикового прутка 5 накручують зовнішню різьбу нижнього наконечника другого склопластикового прутка(на малюнку не зображений) і так до тих пір, поки не досягнемо потрібної квартири. Під час опускання установки стежать за її переміщенням уздовж вертикального каналізаційного трубопроводу 24 за допомогою відеокамери 17 із світло діодами, яка передає зображення по кабелю на монітор. Коли пристрій зрівняється з каналізаційним трубопроводом квартирного підключення 25 (як показує відеокамера), переміщення установки зупиняють, зображення можна побачити на моніторі (на малюнку не зображено). Потім тягнуть за трос 7 15 і висмикують фіксатор 16 із порожнистого циліндру 1. В цей момент порожнистий циліндр розкривається за рахунок пружного матеріалу, з якого він виконаний і перекриває каналізаційний трубопровід квартирного підключення 25. Після фіксації установки повертають склопластиковий пруток 5, тим самим виводячи виступи 10 із отворів 3 та 4, а потім піднімають склопластиковий пруток разом з приладом 7, при цьому порожнистий циліндр 1 залишається у вертикальному каналізаційному трубопроводі і перекриває каналізаційні стоки з каналізаційного трубопроводу квартирного підключення. У такому положенні пристрій знаходиться до того часу, поки абонент не сплатить за послуги каналізації. 50678 8 Після сплати абонентом за послуги каналізації, порожнистий циліндр 1 виймають з каналізаційного трубопроводу 24 наступним чином. Для цього приєднують стрижень 20 до вертикальної частини 9 кронштейну. Тягнуть за трос, приєднаний до важелю 21, при цьому колесо 22 переміщується вгору по стінці вертикального каналізаційного трубопроводу 24, а палець 23 підштовхує порожнистий циліндр 1, який також переміщується угору. Таким чином, установка вже не перекриває каналізаційний трубопровід квартирного підключення 25. 9 Комп’ютерна верстка М. Ломалова 50678 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
