Формувач одиночної серії з чотирьох пачок імпульсів

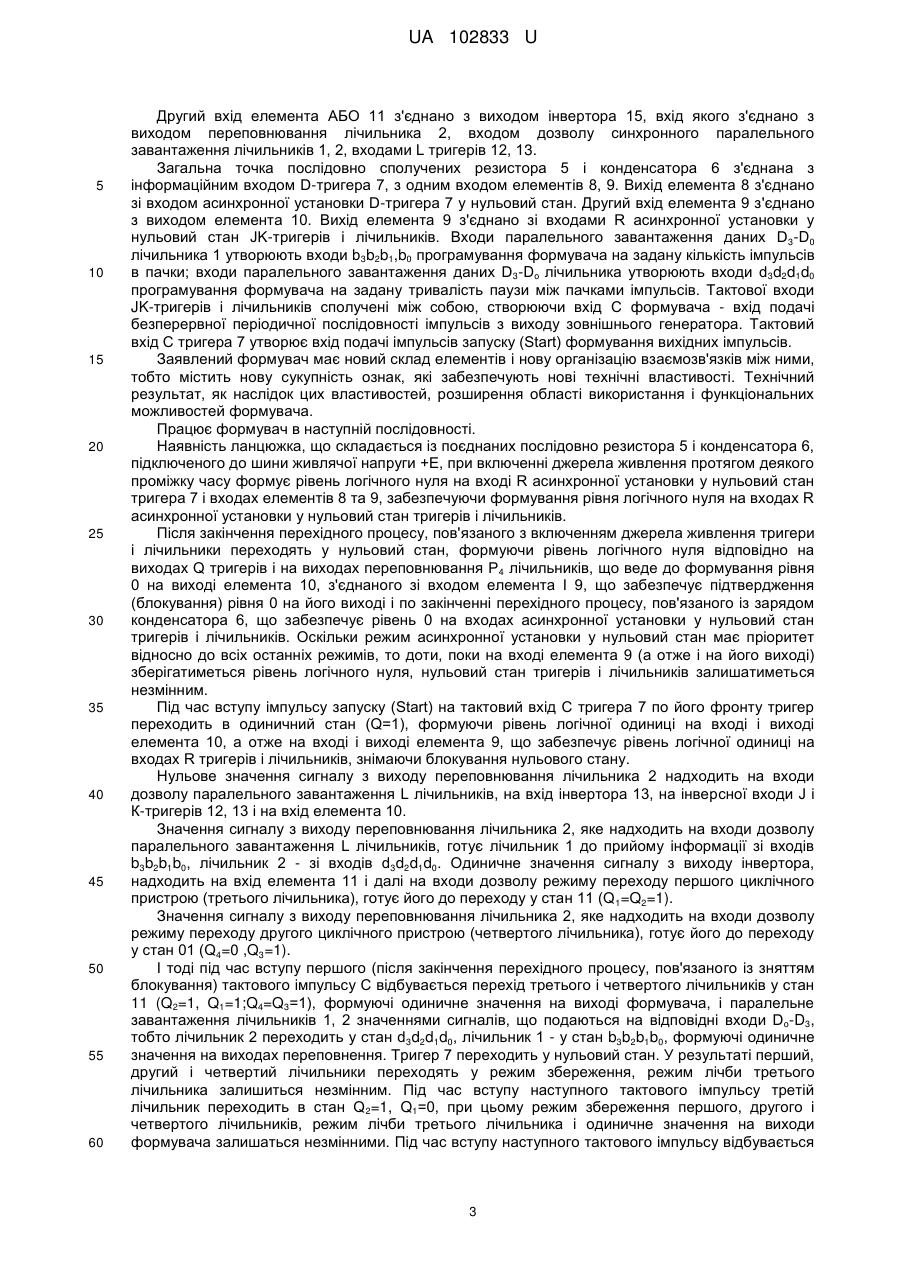

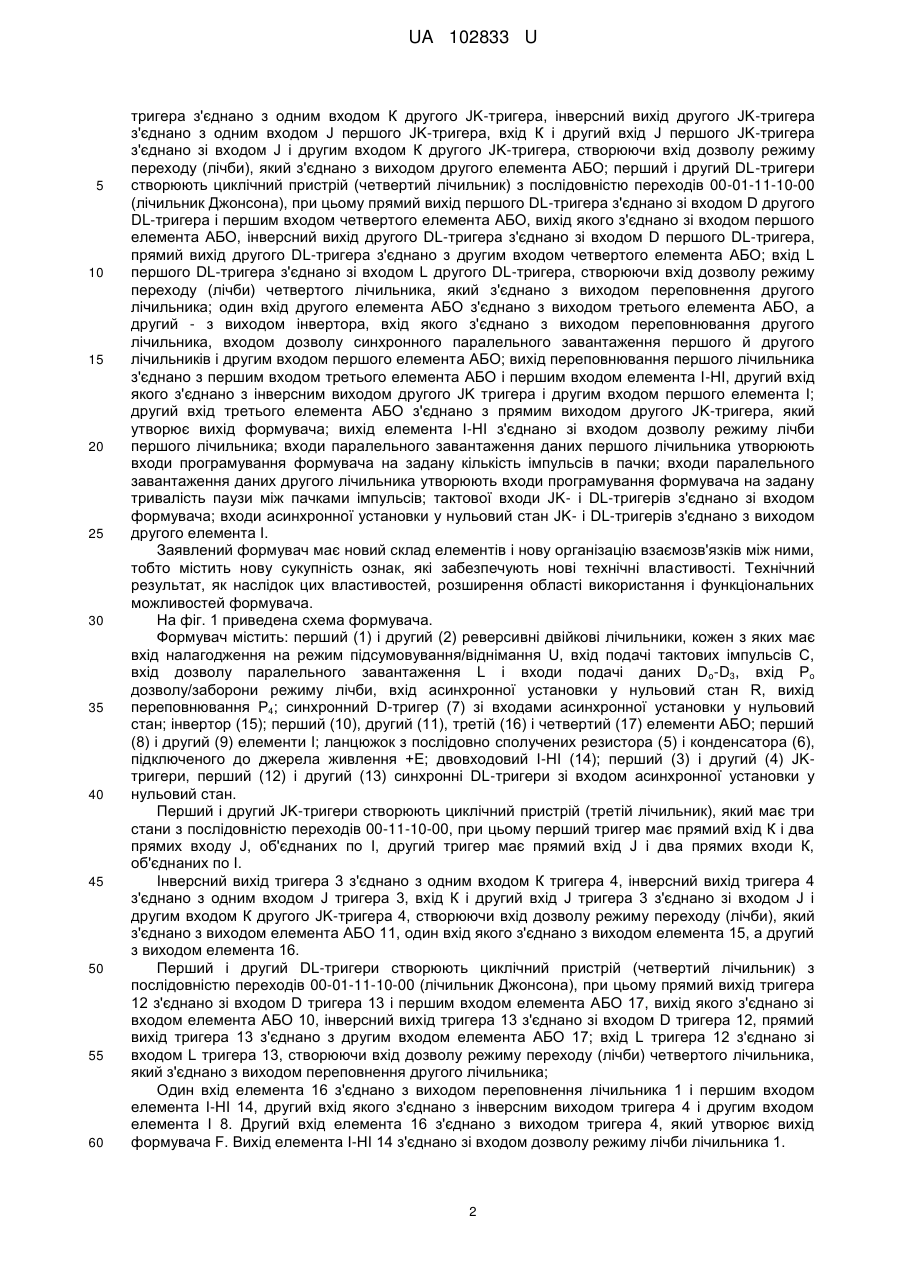

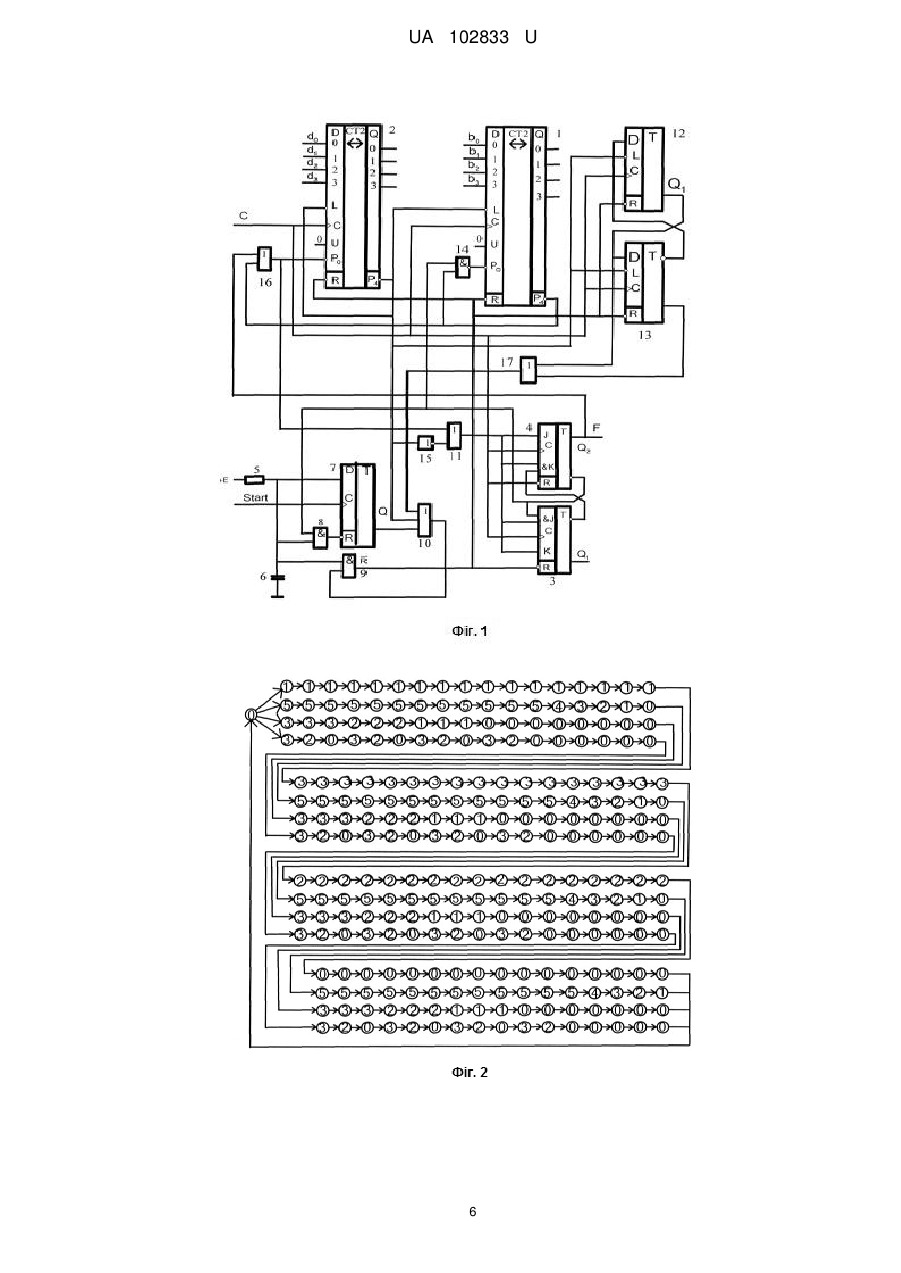

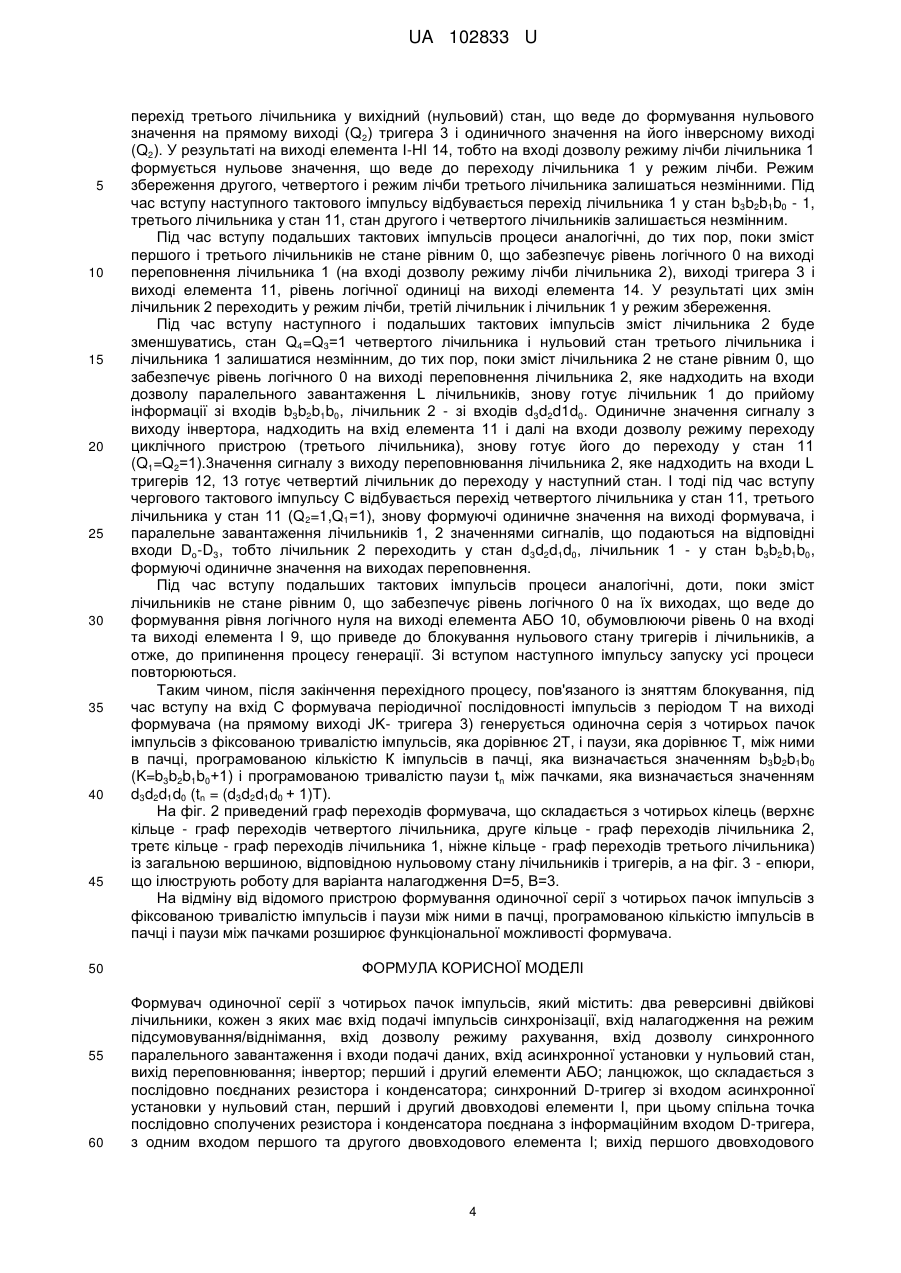

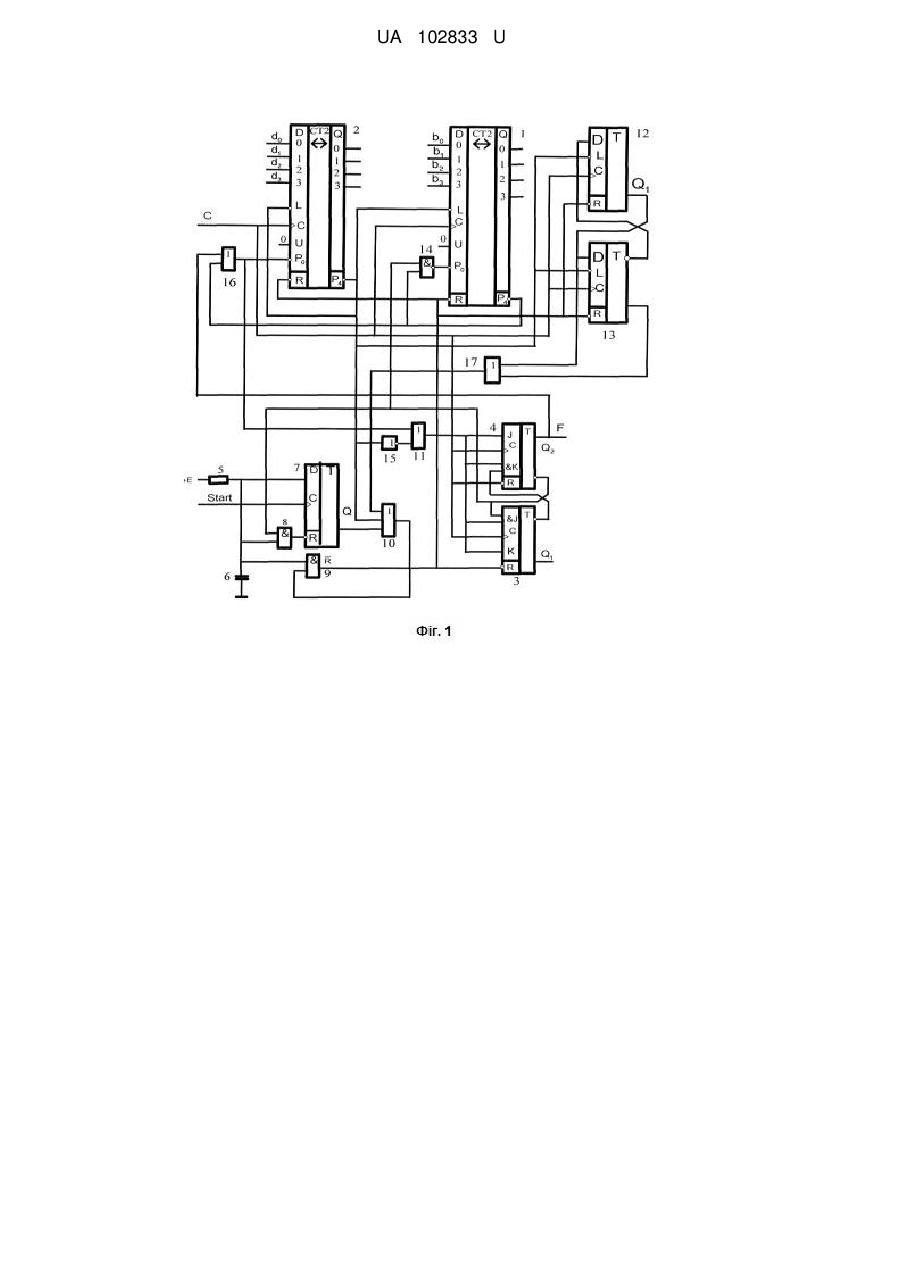

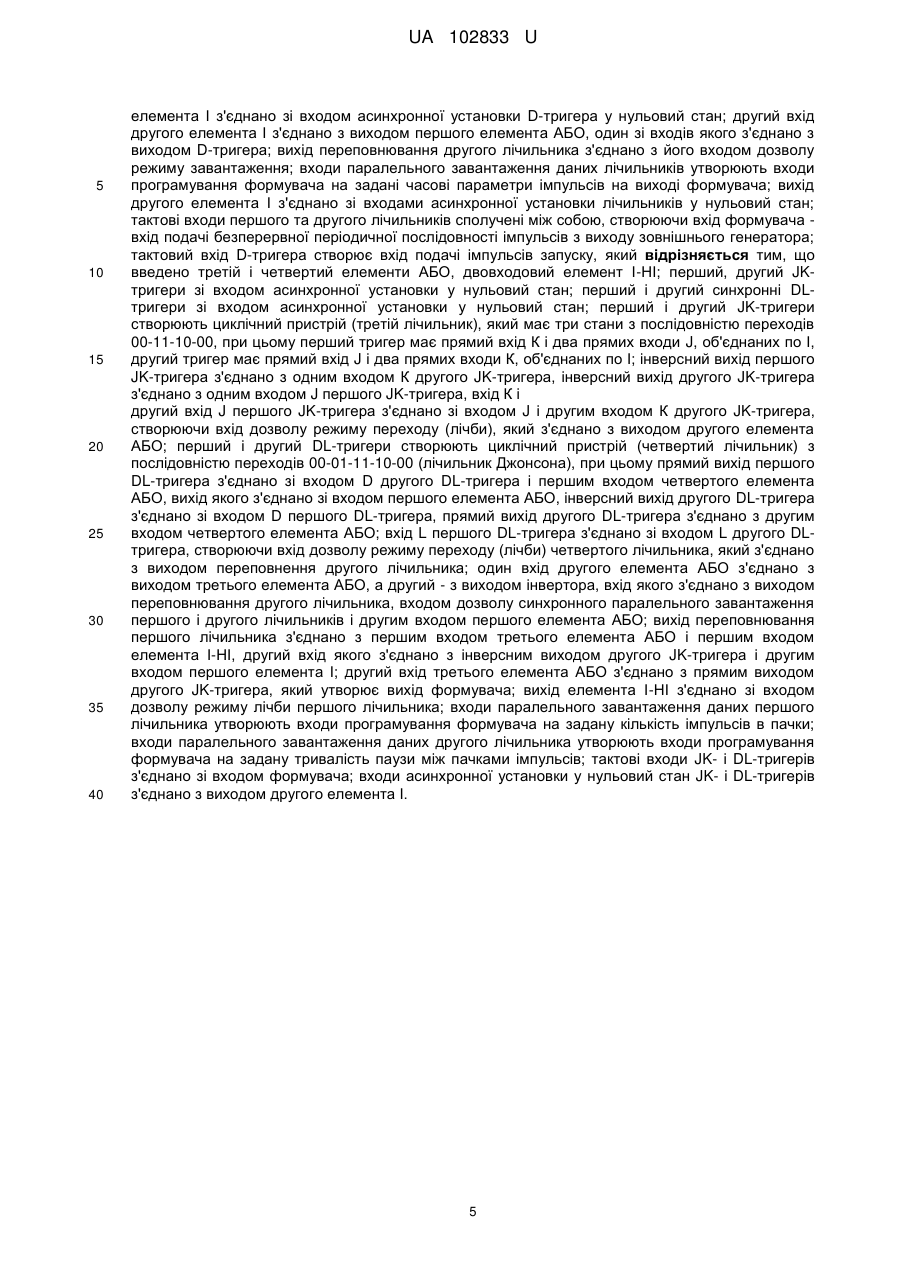

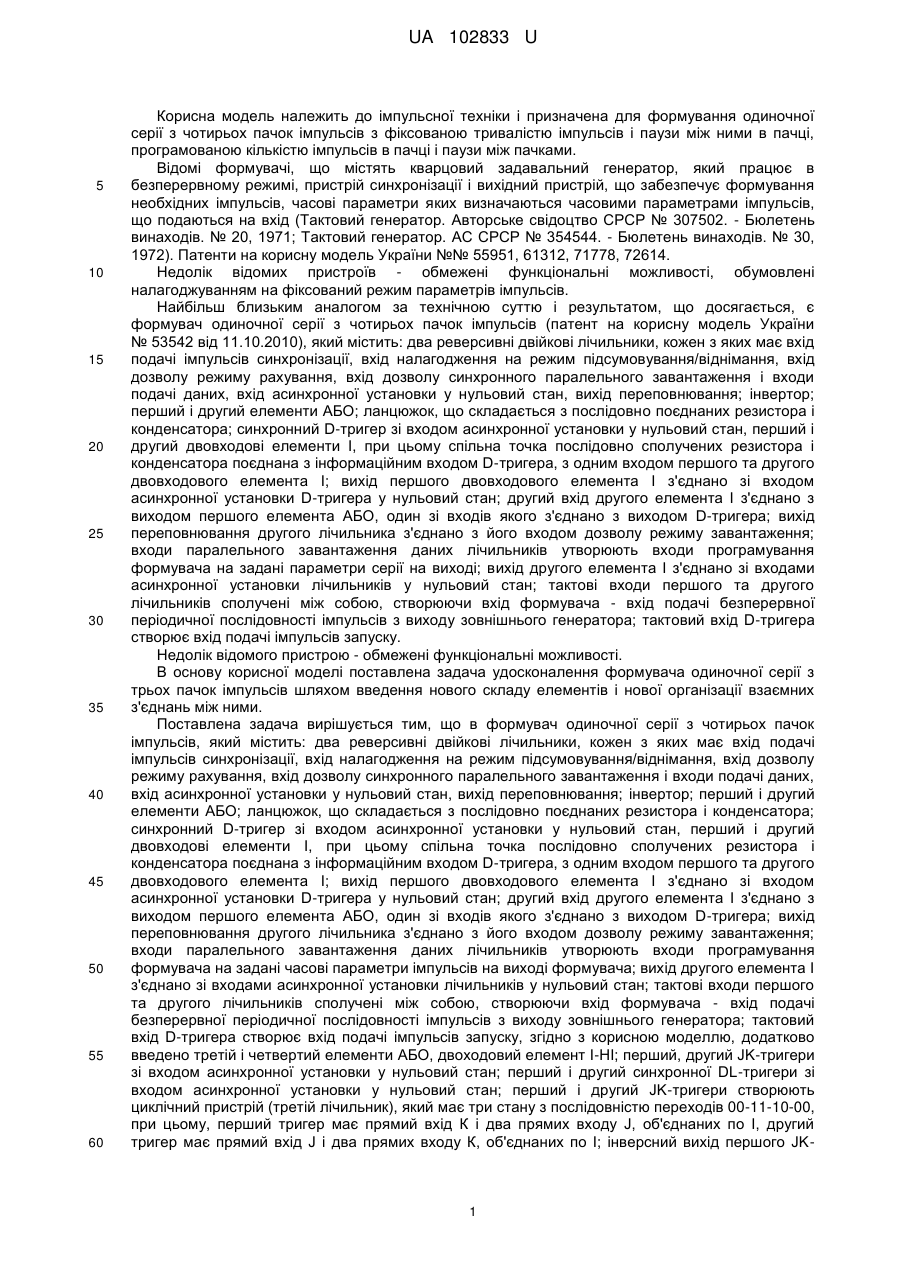

Реферат: Формувач одиночної серії з чотирьох пачок імпульсів містить два реверсивні двійкові лічильники, кожен з яких має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; перший і другий елементи АБО; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І. Додатково введено третій і четвертий елементи АБО, двовходовий елемент І-НІ; перший, другий JK-тригери зі входом асинхронної установки у нульовий стан; перший і другий синхронні DL-тригери зі входом асинхронної установки у нульовий стан; перший і другий JK-тригери створюють циклічний пристрій (третій лічильник), який має три стани з послідовністю переходів 00-11-10-00. UA 102833 U (54) ФОРМУВАЧ ОДИНОЧНОЇ СЕРІЇ З ЧОТИРЬОХ ПАЧОК ІМПУЛЬСІВ UA 102833 U UA 102833 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до імпульсної техніки і призначена для формування одиночної серії з чотирьох пачок імпульсів з фіксованою тривалістю імпульсів і паузи між ними в пачці, програмованою кількістю імпульсів в пачці і паузи між пачками. Відомі формувачі, що містять кварцовий задавальний генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Тактовий генератор. Авторське свідоцтво СРСР № 307502. - Бюлетень винаходів. № 20, 1971; Тактовий генератор. АС СРСР № 354544. - Бюлетень винаходів. № 30, 1972). Патенти на корисну модель України №№ 55951, 61312, 71778, 72614. Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим параметрів імпульсів. Найбільш близьким аналогом за технічною суттю і результатом, що досягається, є формувач одиночної серії з чотирьох пачок імпульсів (патент на корисну модель України № 53542 від 11.10.2010), який містить: два реверсивні двійкові лічильники, кожен з яких має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; перший і другий елементи АБО; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один зі входів якого з'єднано з виходом D-тригера; вихід переповнювання другого лічильника з'єднано з його входом дозволу режиму завантаження; входи паралельного завантаження даних лічильників утворюють входи програмування формувача на задані параметри серії на виході; вихід другого елемента I з'єднано зі входами асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, створюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера створює вхід подачі імпульсів запуску. Недолік відомого пристрою - обмежені функціональні можливості. В основу корисної моделі поставлена задача удосконалення формувача одиночної серії з трьох пачок імпульсів шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними. Поставлена задача вирішується тим, що в формувач одиночної серії з чотирьох пачок імпульсів, який містить: два реверсивні двійкові лічильники, кожен з яких має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; перший і другий елементи АБО; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один зі входів якого з'єднано з виходом D-тригера; вихід переповнювання другого лічильника з'єднано з його входом дозволу режиму завантаження; входи паралельного завантаження даних лічильників утворюють входи програмування формувача на задані часові параметри імпульсів на виході формувача; вихід другого елемента І з'єднано зі входами асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, створюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера створює вхід подачі імпульсів запуску, згідно з корисною моделлю, додатково введено третій і четвертий елементи АБО, двоходовий елемент І-НІ; перший, другий JK-тригери зі входом асинхронної установки у нульовий стан; перший і другий синхронної DL-тригери зі входом асинхронної установки у нульовий стан; перший і другий JK-тригери створюють циклічний пристрій (третій лічильник), який має три стану з послідовністю переходів 00-11-10-00, при цьому, перший тригер має прямий вхід К і два прямих входу J, об'єднаних по І, другий тригер має прямий вхід J і два прямих входу К, об'єднаних по І; інверсний вихід першого JK 1 UA 102833 U 5 10 15 20 25 30 35 40 45 50 55 60 тригера з'єднано з одним входом К другого JK-тригера, інверсний вихід другого JK-тригера з'єднано з одним входом J першого JK-тригера, вхід К і другий вхід J першого JK-тригера з'єднано зі входом J і другим входом К другого JK-тригера, створюючи вхід дозволу режиму переходу (лічби), який з'єднано з виходом другого елемента АБО; перший і другий DL-тригери створюють циклічний пристрій (четвертий лічильник) з послідовністю переходів 00-01-11-10-00 (лічильник Джонсона), при цьому прямий вихід першого DL-тригера з'єднано зі входом D другого DL-тригера і першим входом четвертого елемента АБО, вихід якого з'єднано зі входом першого елемента АБО, інверсний вихід другого DL-тригера з'єднано зі входом D першого DL-тригера, прямий вихід другого DL-тригера з'єднано з другим входом четвертого елемента АБО; вхід L першого DL-тригера з'єднано зі входом L другого DL-тригера, створюючи вхід дозволу режиму переходу (лічби) четвертого лічильника, який з'єднано з виходом переповнення другого лічильника; один вхід другого елемента АБО з'єднано з виходом третього елемента АБО, а другий - з виходом інвертора, вхід якого з'єднано з виходом переповнювання другого лічильника, входом дозволу синхронного паралельного завантаження першого й другого лічильників і другим входом першого елемента АБО; вихід переповнювання першого лічильника з'єднано з першим входом третього елемента АБО і першим входом елемента І-НІ, другий вхід якого з'єднано з інверсним виходом другого JK тригера і другим входом першого елемента І; другий вхід третього елемента АБО з'єднано з прямим виходом другого JK-тригера, який утворює вихід формувача; вихід елемента І-НІ з'єднано зі входом дозволу режиму лічби першого лічильника; входи паралельного завантаження даних першого лічильника утворюють входи програмування формувача на задану кількість імпульсів в пачки; входи паралельного завантаження даних другого лічильника утворюють входи програмування формувача на задану тривалість паузи між пачками імпульсів; тактової входи JK- і DL-тригерів з'єднано зі входом формувача; входи асинхронної установки у нульовий стан JK- і DL-тригерів з'єднано з виходом другого елемента І. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. На фіг. 1 приведена схема формувача. Формувач містить: перший (1) і другий (2) реверсивні двійкові лічильники, кожен з яких має вхід налагодження на режим підсумовування/віднімання U, вхід подачі тактових імпульсів С, вхід дозволу паралельного завантаження L і входи подачі даних D o-D3, вхід Ро дозволу/заборони режиму лічби, вхід асинхронної установки у нульовий стан R, вихід переповнювання Р4; синхронний D-тригер (7) зі входами асинхронної установки у нульовий стан; інвертор (15); перший (10), другий (11), третій (16) і четвертий (17) елементи АБО; перший (8) і другий (9) елементи І; ланцюжок з послідовно сполучених резистора (5) і конденсатора (6), підключеного до джерела живлення +Е; двовходовий І-НІ (14); перший (3) і другий (4) JKтригери, перший (12) і другий (13) синхронні DL-тригери зі входом асинхронної установки у нульовий стан. Перший і другий JK-тригери створюють циклічний пристрій (третій лічильник), який має три стани з послідовністю переходів 00-11-10-00, при цьому перший тригер має прямий вхід К і два прямих входу J, об'єднаних по І, другий тригер має прямий вхід J і два прямих входи К, об'єднаних по І. Інверсний вихід тригера 3 з'єднано з одним входом К тригера 4, інверсний вихід тригера 4 з'єднано з одним входом J тригера 3, вхід К і другий вхід J тригера 3 з'єднано зі входом J і другим входом К другого JK-тригера 4, створюючи вхід дозволу режиму переходу (лічби), який з'єднано з виходом елемента АБО 11, один вхід якого з'єднано з виходом елемента 15, а другий з виходом елемента 16. Перший і другий DL-тригери створюють циклічний пристрій (четвертий лічильник) з послідовністю переходів 00-01-11-10-00 (лічильник Джонсона), при цьому прямий вихід тригера 12 з'єднано зі входом D тригера 13 і першим входом елемента АБО 17, вихід якого з'єднано зі входом елемента АБО 10, інверсний вихід тригера 13 з'єднано зі входом D тригера 12, прямий вихід тригера 13 з'єднано з другим входом елемента АБО 17; вхід L тригера 12 з'єднано зі входом L тригера 13, створюючи вхід дозволу режиму переходу (лічби) четвертого лічильника, який з'єднано з виходом переповнення другого лічильника; Один вхід елемента 16 з'єднано з виходом переповнення лічильника 1 і першим входом елемента І-НІ 14, другий вхід якого з'єднано з інверсним виходом тригера 4 і другим входом елемента І 8. Другий вхід елемента 16 з'єднано з виходом тригера 4, який утворює вихід формувача F. Вихід елемента І-НІ 14 з'єднано зі входом дозволу режиму лічби лічильника 1. 2 UA 102833 U 5 10 15 20 25 30 35 40 45 50 55 60 Другий вхід елемента АБО 11 з'єднано з виходом інвертора 15, вхід якого з'єднано з виходом переповнювання лічильника 2, входом дозволу синхронного паралельного завантаження лічильників 1, 2, входами L тригерів 12, 13. Загальна точка послідовно сполучених резистора 5 і конденсатора 6 з'єднана з інформаційним входом D-тригера 7, з одним входом елементів 8, 9. Вихід елемента 8 з'єднано зі входом асинхронної установки D-тригера 7 у нульовий стан. Другий вхід елемента 9 з'єднано з виходом елемента 10. Вихід елемента 9 з'єднано зі входами R асинхронної установки у нульовий стан JK-тригерів і лічильників. Входи паралельного завантаження даних D 3-D0 лічильника 1 утворюють входи b3b2b1,b0 програмування формувача на задану кількість імпульсів в пачки; входи паралельного завантаження даних D3-Do лічильника утворюють входи d3d2d1d0 програмування формувача на задану тривалість паузи між пачками імпульсів. Тактової входи JK-тригерів і лічильників сполучені між собою, створюючи вхід С формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. Тактовий вхід С тригера 7 утворює вхід подачі імпульсів запуску (Start) формування вихідних імпульсів. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на вході R асинхронної установки у нульовий стан тригера 7 і входах елементів 8 та 9, забезпечуючи формування рівня логічного нуля на входах R асинхронної установки у нульовий стан тригерів і лічильників. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригери і лічильники переходять у нульовий стан, формуючи рівень логічного нуля відповідно на виходах Q тригерів і на виходах переповнювання Р4 лічильників, що веде до формування рівня 0 на виході елемента 10, з'єднаного зі входом елемента І 9, що забезпечує підтвердження (блокування) рівня 0 на його виході і по закінченні перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень 0 на входах асинхронної установки у нульовий стан тригерів і лічильників. Оскільки режим асинхронної установки у нульовий стан має пріоритет відносно до всіх останніх режимів, то доти, поки на вході елемента 9 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан тригерів і лічильників залишатиметься незмінним. Під час вступу імпульсу запуску (Start) на тактовий вхід С тригера 7 по його фронту тригер переходить в одиничний стан (Q=1), формуючи рівень логічної одиниці на вході і виході елемента 10, а отже на вході і виході елемента 9, що забезпечує рівень логічної одиниці на входах R тригерів і лічильників, знімаючи блокування нульового стану. Нульове значення сигналу з виходу переповнювання лічильника 2 надходить на входи дозволу паралельного завантаження L лічильників, на вхід інвертора 13, на інверсної входи J і К-тригерів 12, 13 і на вхід елемента 10. Значення сигналу з виходу переповнювання лічильника 2, яке надходить на входи дозволу паралельного завантаження L лічильників, готує лічильник 1 до прийому інформації зі входів b3b2b1b0, лічильник 2 - зі входів d3d2d1d0. Одиничне значення сигналу з виходу інвертора, надходить на вхід елемента 11 і далі на входи дозволу режиму переходу першого циклічного пристрою (третього лічильника), готує його до переходу у стан 11 (Q 1=Q2=1). Значення сигналу з виходу переповнювання лічильника 2, яке надходить на входи дозволу режиму переходу другого циклічного пристрою (четвертого лічильника), готує його до переходу у стан 01 (Q4=0 ,Q3=1). І тоді під час вступу першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С відбувається перехід третього і четвертого лічильників у стан 11 (Q2=1, Q1=1;Q4=Q3=1), формуючі одиничне значення на виході формувача, і паралельне завантаження лічильників 1, 2 значеннями сигналів, що подаються на відповідні входи Do-D3, тобто лічильник 2 переходить у стан d3d2d1d0, лічильник 1 - у стан b3b2b1b0, формуючі одиничне значення на виходах переповнення. Тригер 7 переходить у нульовий стан. У результаті перший, другий і четвертий лічильники переходять у режим збереження, режим лічби третього лічильника залишиться незмінним. Під час вступу наступного тактового імпульсу третій лічильник переходить в стан Q2=1, Q1=0, при цьому режим збереження першого, другого і четвертого лічильників, режим лічби третього лічильника і одиничне значення на виходи формувача залишаться незмінними. Під час вступу наступного тактового імпульсу відбувається 3 UA 102833 U 5 10 15 20 25 30 35 40 45 50 55 60 перехід третього лічильника у вихідний (нульовий) стан, що веде до формування нульового значення на прямому виході (Q2) тригера 3 і одиничного значення на його інверсному виході (Q2). У результаті на виході елемента І-НІ 14, тобто на вході дозволу режиму лічби лічильника 1 формується нульове значення, що веде до переходу лічильника 1 у режим лічби. Режим збереження другого, четвертого і режим лічби третього лічильника залишаться незмінними. Під час вступу наступного тактового імпульсу відбувається перехід лічильника 1 у стан b3b2b1b0 - 1, третього лічильника у стан 11, стан другого і четвертого лічильників залишається незмінним. Під час вступу подальших тактових імпульсів процеси аналогічні, до тих пор, поки зміст першого і третього лічильників не стане рівним 0, що забезпечує рівень логічного 0 на виході переповнення лічильника 1 (на вході дозволу режиму лічби лічильника 2), виході тригера 3 і виході елемента 11, рівень логічної одиниці на виході елемента 14. У результаті цих змін лічильник 2 переходить у режим лічби, третій лічильник і лічильник 1 у режим збереження. Під час вступу наступного і подальших тактових імпульсів зміст лічильника 2 буде зменшуватись, стан Q4=Q3=1 четвертого лічильника і нульовий стан третього лічильника і лічильника 1 залишатися незмінним, до тих пор, поки зміст лічильника 2 не стане рівним 0, що забезпечує рівень логічного 0 на виході переповнення лічильника 2, яке надходить на входи дозволу паралельного завантаження L лічильників, знову готує лічильник 1 до прийому інформації зі входів b3b2b1b0, лічильник 2 - зі входів d3d2d1d0. Одиничне значення сигналу з виходу інвертора, надходить на вхід елемента 11 і далі на входи дозволу режиму переходу циклічного пристрою (третього лічильника), знову готує його до переходу у стан 11 (Q1=Q2=1).3начення сигналу з виходу переповнювання лічильника 2, яке надходить на входи L тригерів 12, 13 готує четвертий лічильник до переходу у наступний стан. І тоді під час вступу чергового тактового імпульсу С відбувається перехід четвертого лічильника у стан 11, третього лічильника у стан 11 (Q2=1,Q1=1), знову формуючі одиничне значення на виході формувача, і паралельне завантаження лічильників 1, 2 значеннями сигналів, що подаються на відповідні входи Do-D3, тобто лічильник 2 переходить у стан d3d2d1d0, лічильник 1 - у стан b3b2b1b0, формуючі одиничне значення на виходах переповнення. Під час вступу подальших тактових імпульсів процеси аналогічні, доти, поки зміст лічильників не стане рівним 0, що забезпечує рівень логічного 0 на їх виходах, що веде до формування рівня логічного нуля на виході елемента АБО 10, обумовлюючи рівень 0 на вході та виході елемента І 9, що приведе до блокування нульового стану тригерів і лічильників, а отже, до припинення процесу генерації. Зі вступом наступного імпульсу запуску усі процеси повторюються. Таким чином, після закінчення перехідного процесу, пов'язаного із зняттям блокування, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Т на виході формувача (на прямому виході JK- тригера 3) генерується одиночна серія з чотирьох пачок імпульсів з фіксованою тривалістю імпульсів, яка дорівнює 2Т, і паузи, яка дорівнює Т, між ними в пачці, програмованою кількістю К імпульсів в пачці, яка визначається значенням b3b2b1b0 (K=b3b2b1b0+1) і програмованою тривалістю паузи tn між пачками, яка визначається значенням d3d2d1d0 (tn = (d3d2d1d0 + 1)Т). На фіг. 2 приведений граф переходів формувача, що складається з чотирьох кілець (верхнє кільце - граф переходів четвертого лічильника, друге кільце - граф переходів лічильника 2, третє кільце - граф переходів лічильника 1, ніжне кільце - граф переходів третього лічильника) із загальною вершиною, відповідною нульовому стану лічильників і тригерів, а на фіг. 3 - епюри, що ілюструють роботу для варіанта налагодження D=5, В=3. На відміну від відомого пристрою формування одиночної серії з чотирьох пачок імпульсів з фіксованою тривалістю імпульсів і паузи між ними в пачці, програмованою кількістю імпульсів в пачці і паузи між пачками розширює функціональної можливості формувача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Формувач одиночної серії з чотирьох пачок імпульсів, який містить: два реверсивні двійкові лічильники, кожен з яких має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; перший і другий елементи АБО; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двовходового 4 UA 102833 U 5 10 15 20 25 30 35 40 елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один зі входів якого з'єднано з виходом D-тригера; вихід переповнювання другого лічильника з'єднано з його входом дозволу режиму завантаження; входи паралельного завантаження даних лічильників утворюють входи програмування формувача на задані часові параметри імпульсів на виході формувача; вихід другого елемента І з'єднано зі входами асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, створюючи вхід формувача вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера створює вхід подачі імпульсів запуску, який відрізняється тим, що введено третій і четвертий елементи АБО, двовходовий елемент І-НІ; перший, другий JKтригери зі входом асинхронної установки у нульовий стан; перший і другий синхронні DLтригери зі входом асинхронної установки у нульовий стан; перший і другий JK-тригери створюють циклічний пристрій (третій лічильник), який має три стани з послідовністю переходів 00-11-10-00, при цьому перший тригер має прямий вхід К і два прямих входи J, об'єднаних по І, другий тригер має прямий вхід J і два прямих входи К, об'єднаних по І; інверсний вихід першого JK-тригера з'єднано з одним входом К другого JK-тригера, інверсний вихід другого JK-тригера з'єднано з одним входом J першого JK-тригера, вхід К і другий вхід J першого JK-тригера з'єднано зі входом J і другим входом К другого JK-тригера, створюючи вхід дозволу режиму переходу (лічби), який з'єднано з виходом другого елемента АБО; перший і другий DL-тригери створюють циклічний пристрій (четвертий лічильник) з послідовністю переходів 00-01-11-10-00 (лічильник Джонсона), при цьому прямий вихід першого DL-тригера з'єднано зі входом D другого DL-тригера і першим входом четвертого елемента АБО, вихід якого з'єднано зі входом першого елемента АБО, інверсний вихід другого DL-тригера з'єднано зі входом D першого DL-тригера, прямий вихід другого DL-тригера з'єднано з другим входом четвертого елемента АБО; вхід L першого DL-тригера з'єднано зі входом L другого DLтригера, створюючи вхід дозволу режиму переходу (лічби) четвертого лічильника, який з'єднано з виходом переповнення другого лічильника; один вхід другого елемента АБО з'єднано з виходом третього елемента АБО, а другий - з виходом інвертора, вхід якого з'єднано з виходом переповнювання другого лічильника, входом дозволу синхронного паралельного завантаження першого і другого лічильників і другим входом першого елемента АБО; вихід переповнювання першого лічильника з'єднано з першим входом третього елемента АБО і першим входом елемента І-НІ, другий вхід якого з'єднано з інверсним виходом другого JK-тригера і другим входом першого елемента І; другий вхід третього елемента АБО з'єднано з прямим виходом другого JK-тригера, який утворює вихід формувача; вихід елемента І-НІ з'єднано зі входом дозволу режиму лічби першого лічильника; входи паралельного завантаження даних першого лічильника утворюють входи програмування формувача на задану кількість імпульсів в пачки; входи паралельного завантаження даних другого лічильника утворюють входи програмування формувача на задану тривалість паузи між пачками імпульсів; тактові входи JK- і DL-тригерів з'єднано зі входом формувача; входи асинхронної установки у нульовий стан JK- і DL-тригерів з'єднано з виходом другого елемента І. 5 UA 102833 U 6 UA 102833 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
