Настил з декількох вставлених одна в одну ґраток

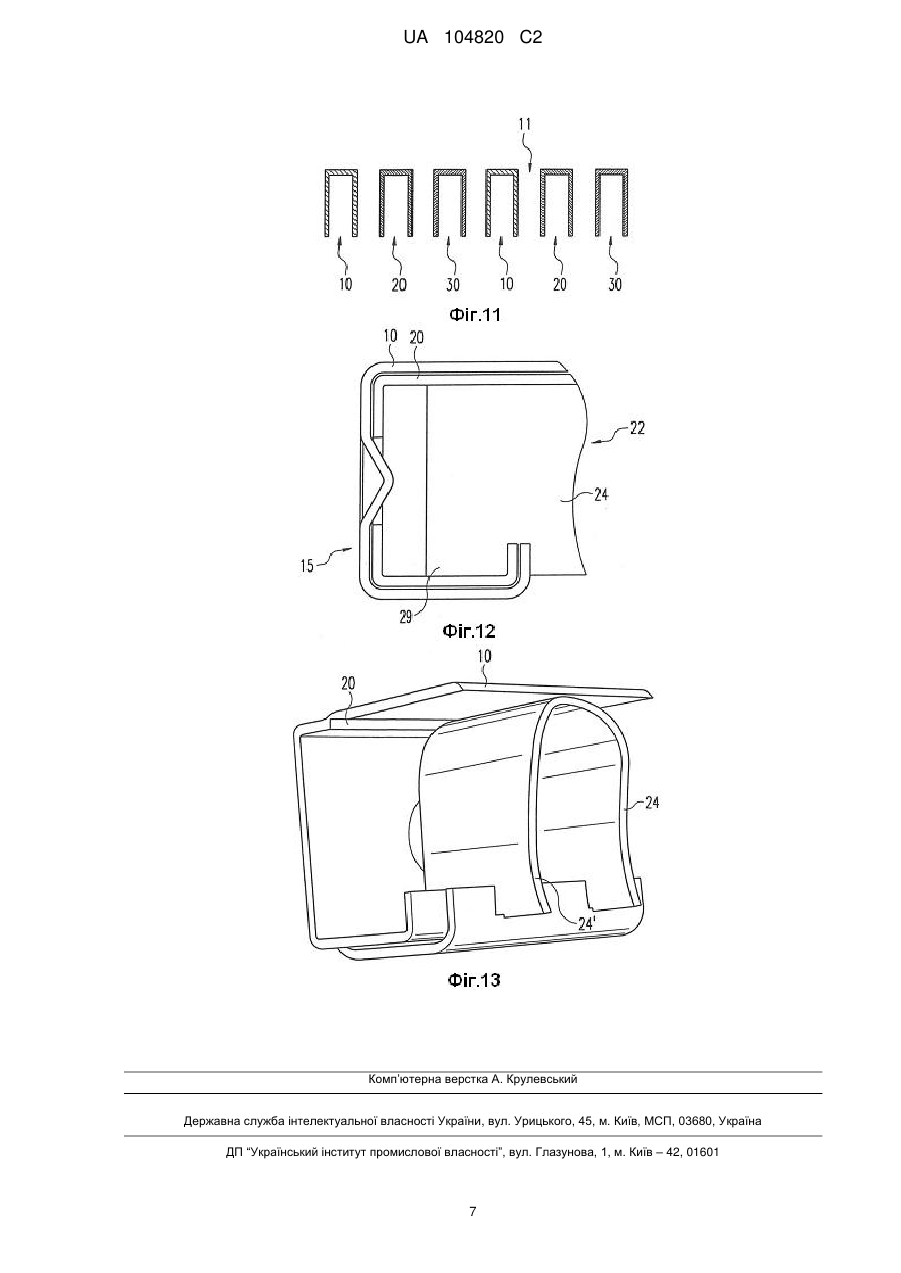

Реферат: Винахід належить до настилів для жолобів, оглядових колодязів або т.п. Відповідно до винаходу настил для жолобів, оглядових колодязів або тому подібних споруджень містить щонайменше одну виготовлену з листового металу першу ґратку (10) із прорізами (11) і перемичками (12) з верхніми поверхнями (13) і, відповідно, щонайменше однією бічною поверхнею (14, 14') з відбортованого відносно верхньої поверхні листового металу, при цьому передбачена щонайменше друга ґратка (20), перемички (22) якої вставлені в прорізи (11) першої ґратки (10). UA 104820 C2 (12) UA 104820 C2 UA 104820 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до настилу для жолобів, оглядових колодязів або т.п. споруджень відповідно до обмежувальної частини п. 1 формули винаходу. На розташованих усередині і зовні зонах отвори зазвичай варто закривати таким чином, щоб по них можна було безпечно пройти або проїхати. У багатьох випадках, наприклад для відводу води з поверхонь, настили мають отвори, у які може надходити для відведення вода з поверхні. У простому випадку подібні настили вигинають у вигляді ґраток з листового металу, які оснащені прорізами й перемичками. Перемички мають верхні і бічні поверхні, які відбортовані відносно верхньої поверхні. Подібні ґратки виготовляються із цільної металевої смуги, у якій у матеріалі між перемичками виконані просічки, і матеріал відігнутий униз таким чином, що утворюються бічні поверхні. Тим самим, висота бічних поверхонь становить половину відстані між двома перемичками або половину ширини прорізів. Оскільки ширина прорізів обмежена, то в розпорядженні є лише певна максимальна висота бічних поверхонь, що обмежує стійкість ґраток. Для підвищення їхньої стійкості потрібно вибирати більш товстий матеріал, що, у свою чергу, підвищує витрати на подібні ґратки. Така ґратка відома, наприклад, з публікації WO 2008/052599 Al. В основі винаходу лежить завдання вдосконалити у цьому відношенні настил раніше названого типу таким чином, що досягається підвищена стійкість без збільшення товщини матеріалу. Це завдання вирішується за допомогою настилу за п. 1. Насамперед, це завдання вирішене за рахунок того, що передбачена, щонайменше, друга ґратка, перемички якої вставлені в прорізі першої ґратки. Це значить, що кожна з обох ґраток (якщо спочатку виходити тільки з двох ґраток) може мати подвійну ширину прорізів, що знов-таки веде до того, що висота бічних поверхонь кожної перемички рівно вдвічі вище, ніж при звичайній ширині прорізів. Тим самим, незважаючи на невелику ширину прорізів (як описано вище), при рівній товщині матеріалу може бути досягнута підвищена стійкість. Краще, перша ґратка з'єднана із другою ґраткою і, за відомих обставин, з іншими ґратками, причому, краще, з'єднана нероз'ємно. Завдяки цьому виходить виконаний з можливістю єдиного маніпулювання настил. Якщо перша ґратка з'єднана з геометричним замиканням із другою ґраткою і, за відомих обставин, з іншими ґратками, то при низьких трудових витратах можна створити цільний монтажний елемент. Краще, перша ґратка з'єднана із другою ґраткою і, за відомих обставин, з іншими ґратками за допомогою розташованих скраю загинів. Це дає дуже компактний монтажний елемент, тому що ґратки і без того своїми крайками прилягають до відповідних обичайок або верхніх кромок оглядових колодязів або споруджень, які підлягають накриванню. Краще, перемички ґраток вигнуті таким чином, що їхні верхні поверхні знаходяться в одній площині. Це зменшує небезпека травмування і покращує зовнішній вигляд ґраток. Особливо висока стійкість отримують у тому випадку, коли щонайменше одна із ґраток має розташовані скраю, крайові смуги, які виступають униз по суті з вертикальними прорізами, у які вставлені бічні поверхні перемичок. Внаслідок опори перемичок на кромці стійкість ґрат, загалом, істотно підвищується. Краще, тільки одна із ґраток має розташовані скраю опорні смуги, які U-подібно загнуті із проміжним шаром з розташованих скраю опорних смуг всіх інших ґраток, так що вони охоплюють «одношарові» опорні смуги інших ґраток. За рахунок цього особливо економічним способом досягається з'єднання з геометричним замиканням всіх ґраток між собою. Описані дотепер варіанти здійснення винаходи відносяться до ґратки, яка своїми опорними смугами опирається на кромку жолоба. Однак даний винахід придатний також для ґраток, які ставляться між обичайками жолоба. При цьому ґратки мають С-подібні або виконані у формі гаків, відкриті усередину розташовані скраю загини, у яких підтримуються перемички. Віншому, принципові конструктивні ознаки, тобто з'єднання декількох ґраток з геометричним замиканням, залишаються однаковими. Виготовлення подібних ґраток відбуваються, краще, за допомогою роликового формування. Кращі варіанти здійснення винаходу виходять із прикладів виконання, які більш докладно пояснюються далі за допомогою креслень. При цьому показано на: Фіг. 1А - перспективний місцевий вигляд другої ґратки, Фіг. 1Б - перспективний місцевий вигляд першої ґратки, Фіг. 1В - з'єднані між собою ґратки відповідно до фіг. 1А і фіг. 1Б, Фіг. 2 позначений позицією II збільшений фрагмент із фіг. 1В, Фіг. 3 схематичний вигляд у поздовжньому розрізі для пояснення процесу висічки і відбортовки при виготовленні ґратки, 1 UA 104820 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 4 схематичний поздовжній розріз другої ґратки, Фіг. 5 схематичний поздовжній розріз через ґратку в збірці, Фіг. 6 частковий поперечний розріз по лінії VI-VI з фіг. 5, Фіг. 7 частковий поперечний розріз по лінії VII-VII з фіг. 5, Фіг. 8 схематичні поздовжні розрізи через п'ять окремих ґраток, які підлягають з'єднанню, Фіг. 9 всі п'ять ґраток з фіг. 8 для утворення повністю закритого настилу, Фіг. 10 аналогічне фіг. 8 зображення, однак тільки із трьома ґратками, Фіг. 11 всі три ґратки з фіг. 10, зібрані в цільну ґратку, Фіг. 12 місцевий вигляд спереду іншого варіанта здійснення винаходу, і Фіг. 13 перспективне зображення варіанта здійснення відповідно до фіг. 12. У наступному описі для однакових деталей і тих, які мають однакову функцію, використані однакові посилальні позначення. Далі варіант здійснення винаходу пояснюється за допомогою фіг. 1 і 2. На фіг. 1Б показана перша ґратка, виготовлена із цільного шматка листового металу за допомогою роликового формування або висічки. Ця перша ґратка 10 має перемички 12, які розділені прорізами 11. Кожна перемичка 12 має верхню поверхню, яка оснащена виступами для покращення стійкості до ковзання при ходінні. Перемички 12, які направлені від верхніх поверхонь 13 униз, мають бічні загини 14, 14', які кінцевими захватами 19 (фіг. 7) заходять у прорізи 17, які висічені в крайових смугах 16, 16', так що кожна бічна поверхня 14, 14' своїми кінцями підтримується в крайових смугах 16, 16'. Крім цього, верхні поверхні 13 з'єднані відповідно з верхньою полицею відбортованого униз U-подібного загину 15, який переходить у крайові смуги 16, 16'. На фіг. 1Б видно, що прорізів 17 передбачена вдвічі більша кількість, ніж перемичок 12. У ці прорізи 17 тепер можуть вставлятися бічні поверхні 24, 24' перемичок 22 другої ґратки 20 (фіг. 1А), так що виходить готова ґратка відповідно до фіг. 1В. Тобто, ця готова ґратка має поперемінно перемички 12 і 22 першої ґратки 10 і другої ґратки 20. Крім цього, опорні смуги 28, 28' другої ґратки 20 затиснуті між бічних поверхонь U-подібних загинів 15, 15', а кінцеві захвати 29 бічних поверхонь 24, 24' вставлені в прорізи 17 крайових смуг 16, 16' першої ґратки 10. Переваги цієї конструкції пояснюються далі за допомогою фіг. 3-5. На фіг. 3 схематично показаний листовий метал, який спочатку проходить в одній площині, а потім перерізається в області стрілки на фіг. 3. Потім ділянки металевого листа відбортовуються униз, як показано на фіг. 3, так що виходить ряд перемичок з дуже широкими прорізами, які знаходяться між ними. На фіг. 4 показано таке розташування, причому ті перемички 22 вставляються посередині перемичок 12 ґратки 10 з фіг. 5. Внаслідок цього бічні поверхні 14, 14' і 24, 24' виконуються з подвоєною висотою в порівнянні із ґраткою, яка складається тільки з однієї деталі. На фіг. 6 і фіг. 7 показані розрізи уздовж ліній VI-VI і VII-VII з фіг. 5. На них видно, що перша ґратка 10 збоку має загини 15, які з однієї сторони загнуті U-подібно, а потім з іншої сторони відбортовані униз для утворення крайових смуг 16. Ці крайові смуги 16 мають прорізи 17, у які заходять кінцеві захвати 19 бічних поверхонь 14, так що перемички 12 першої ґратки 10 своїми бічними поверхнями 14 підтримуються в крайовій смузі 16. Крім цього, загини 15 охоплюють опорні смуги 28 другої ґратки 20, яка також не має загинів 15 і крайових смуг 16. За рахунок такої конструкції, з одного боку, забезпечується надійне з'єднання між першою ґраткою 10 і другою ґраткою 20 за допомогою геометричного замикання, з іншого боку, виходить вже описане вище збільшення стійкості внаслідок більш високих бічних поверхонь 14, 14'. Описаний тільки що принцип вкладання однієї в другу двох ґраток можна розширити на більшу кількість ґраток. Це показано на фіг. 8-11. У варіанті здійснення відповідно до фіг. 8, разом з першою ґраткою 10 і другою ґраткою 20, схематично показані три інші ґратки 30-32. Ці ґратки можна тоді, як показано на фіг. 9, укласти в штабель таким чином, що вийде повністю суцільний настил, який складається, однак, «лише» з фасонних деталей з листового металу, але який має надзвичайно високу стійкість. У показаному на фіг. 10 і фіг. 11 варіанті здійснення перша ґратка 10, друга ґратка 20 і третя ґратка 30 вставлені одна в одну, так що утворяться відносно вузькі прорізи 11, як це іноді потрібно. Крім того, стійкість такого розташування також особливо висока. На фіг. 1, а також на фіг. 6 і фіг. 7 були описані ґратки, які своїми опорними смугами 18, 18'; 28, 28' прилягають до кромок жолоба. На фіг. 12 і 13 схематично показані ґратки, які лежать між обичайками жолоба. Для цього загини 15 виконані С-подібними або у формі гака і задають товщину ґраток 10, 20. Перемички 22 і їхні бічні поверхні 24, 24' своїми кінцевими захватами 29 заходять у виконані у формі гаків загини 15 і опираються там. 2 UA 104820 C2 5 10 15 20 25 30 35 40 45 50 Досягнутий внаслідок цього результат є таким самим, як у раніше показаному варіанті здійснення винаходу. Можна також з'єднати між собою захватами дві або більше ґраток 10, 20, щоб створити стійку, виконану з можливістю одноманітного маніпулювання ґратку. Перелік посилальних позначень 10 перша ґратка 11 проріз 12 перемичка 13 верхня поверхня 14, 14' бічні поверхні 15, 15' загин 16, 16' крайові смуги 17 проріз 18, 18' опорна смуга 19 кінцевий захват 20 друга ґратка 21 проріз 22 перемичка 23 верхня поверхня 24, 24' бічна поверхня 28, 28' опорна смуга 29 кінцевий захват 30 третя ґратка 31 четверта ґратка ФОРМУЛА ВИНАХОДУ 1. Настил для жолобів, оглядових колодязів або тому подібних споруджень, який містить щонайменше одну виготовлену з листового металу першу ґратку (10) із прорізами (11) і перемичками (12) з верхніми поверхнями (13) і відповідно щонайменше однією бічною поверхнею (14, 14') з відбортованого відносно верхньої поверхні листового металу, який відрізняється тим, що передбачена щонайменше друга ґратка (20), перемички (22) якої вставлені в прорізи (11) першої ґратки (10). 2. Настил за п. 1, який відрізняється тим, що перша ґратка (10) з'єднана із другою ґраткою (20) і, за відомих обставин, з іншими ґратками (30, 31, 32), краще, нерознімно. 3. Настил за одним з попередніх пунктів, який відрізняється тим, що перша ґратка (10) з'єднана із другою ґраткою (20) і, за відомих обставин, з іншими ґратками (30, 31, 32) із геометричним замиканням. 4. Настил за одним з попередніх пунктів, насамперед за п. 3, який відрізняється тим, що перша ґратка (10) з'єднана із другою ґраткою (20) і, за відомих обставин, з іншими ґратками (30, 31, 32) за допомогою розташованих скраю загинів (15). 5. Настил за одним з попередніх пунктів, який відрізняється тим, що перемички (12, 22) ґраток (10, 20, 30) вигнуті таким чином, що їхні верхні поверхні (13, 23) знаходяться в одній площині. 6. Настил за одним з попередніх пунктів, який відрізняється тим, що, краще, тільки одна із ґраток (10) має розташовані скраю крайові смуги, які виступають униз (16, 16') по суті з вертикальними прорізами (17), у які вставлені бічні поверхні (14, 14', 24, 24') перемичок (12, 22). 7. Настил за одним з попередніх пунктів, який відрізняється тим, що, краще, тільки одна із ґраток (10) має розташовані скраю опорні смуги (18, 18'), які U-подібно загнуті із проміжним шаром з розташованих скраю опорних смуг (28) всіх інших ґраток (20, 30). 8. Настил за одним з попередніх пунктів, який відрізняється тим, що щонайменше одна із ґраток (10, 20) має С-подібні або виконані у формі гаків, відкриті усередину, розташовані скраю загини (15), у яких підтримуються перемички (12, 22). 9. Настил за одним з попередніх пунктів, який відрізняється тим, що ґратки (10, 20, 30) виготовлені за допомогою роликового формування. 3 UA 104820 C2 4 UA 104820 C2 5 UA 104820 C2 6 UA 104820 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
