Система управління автомийкою самообслуговування

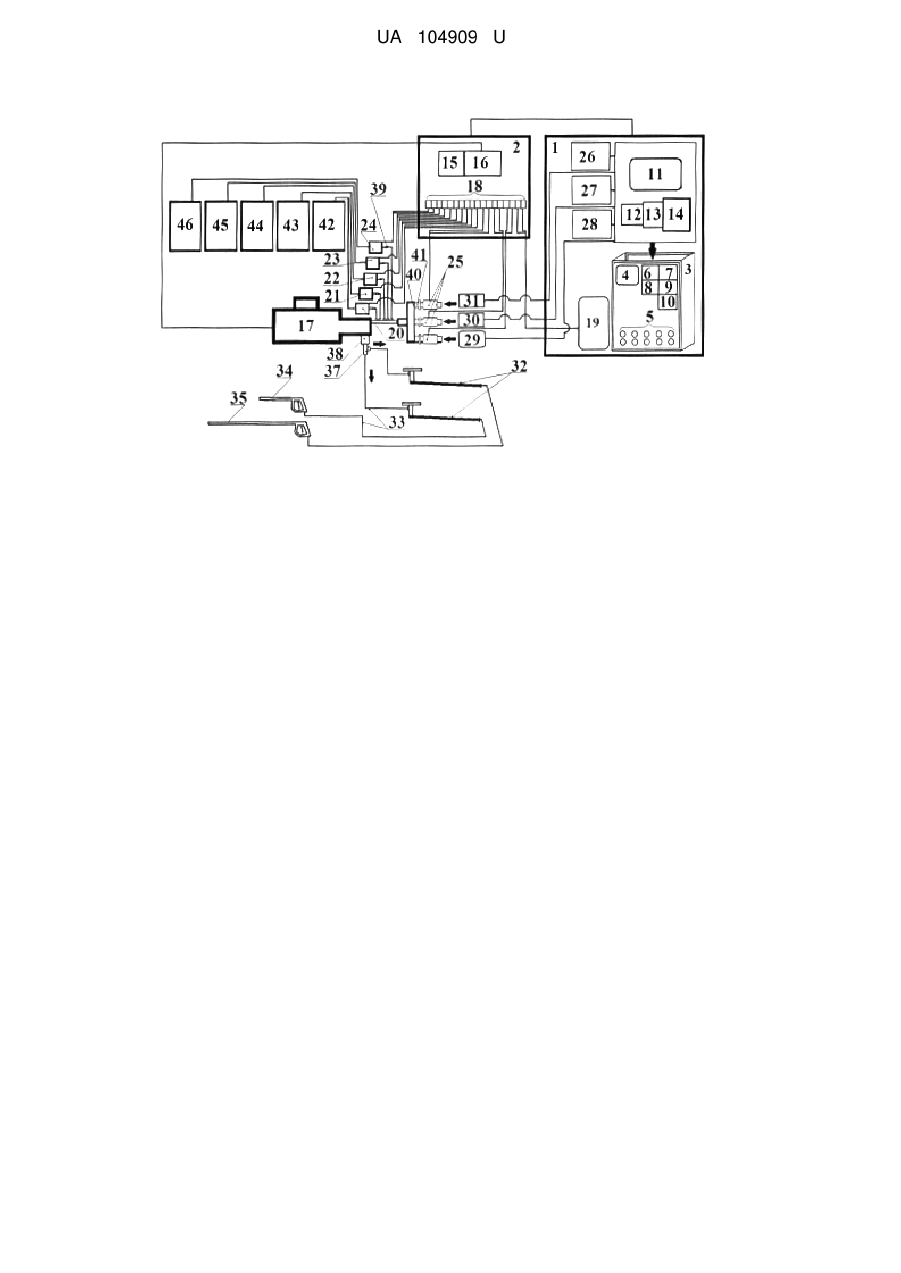

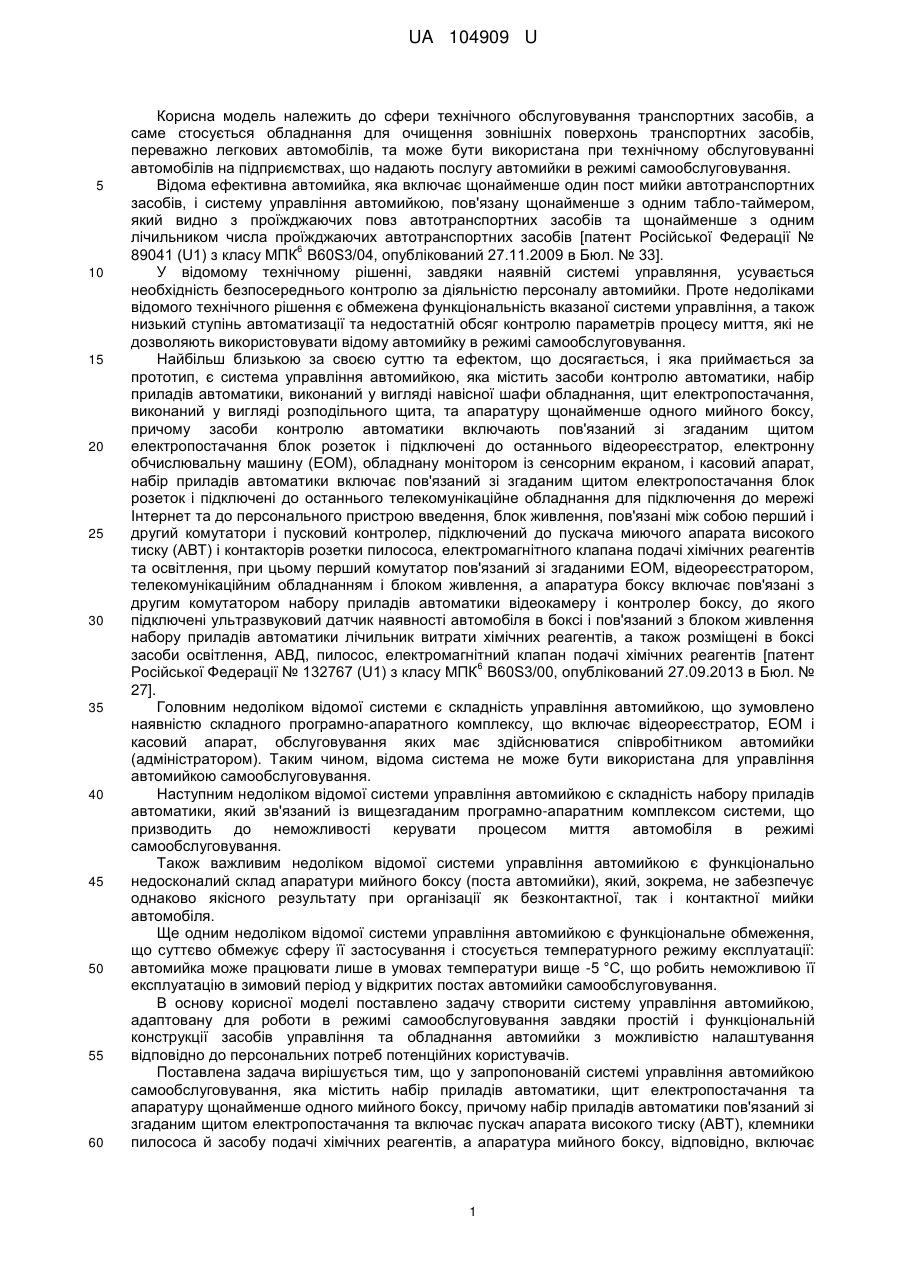

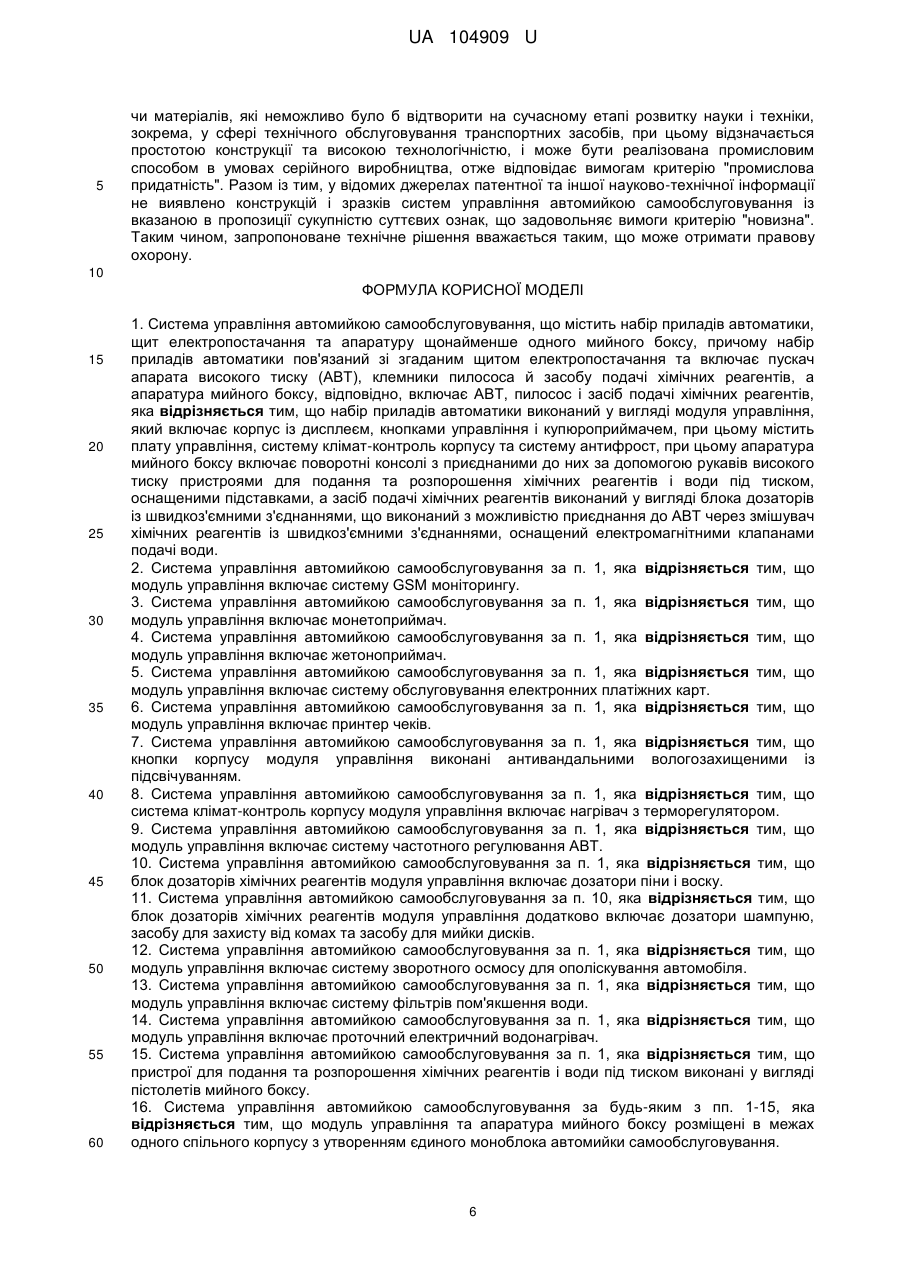

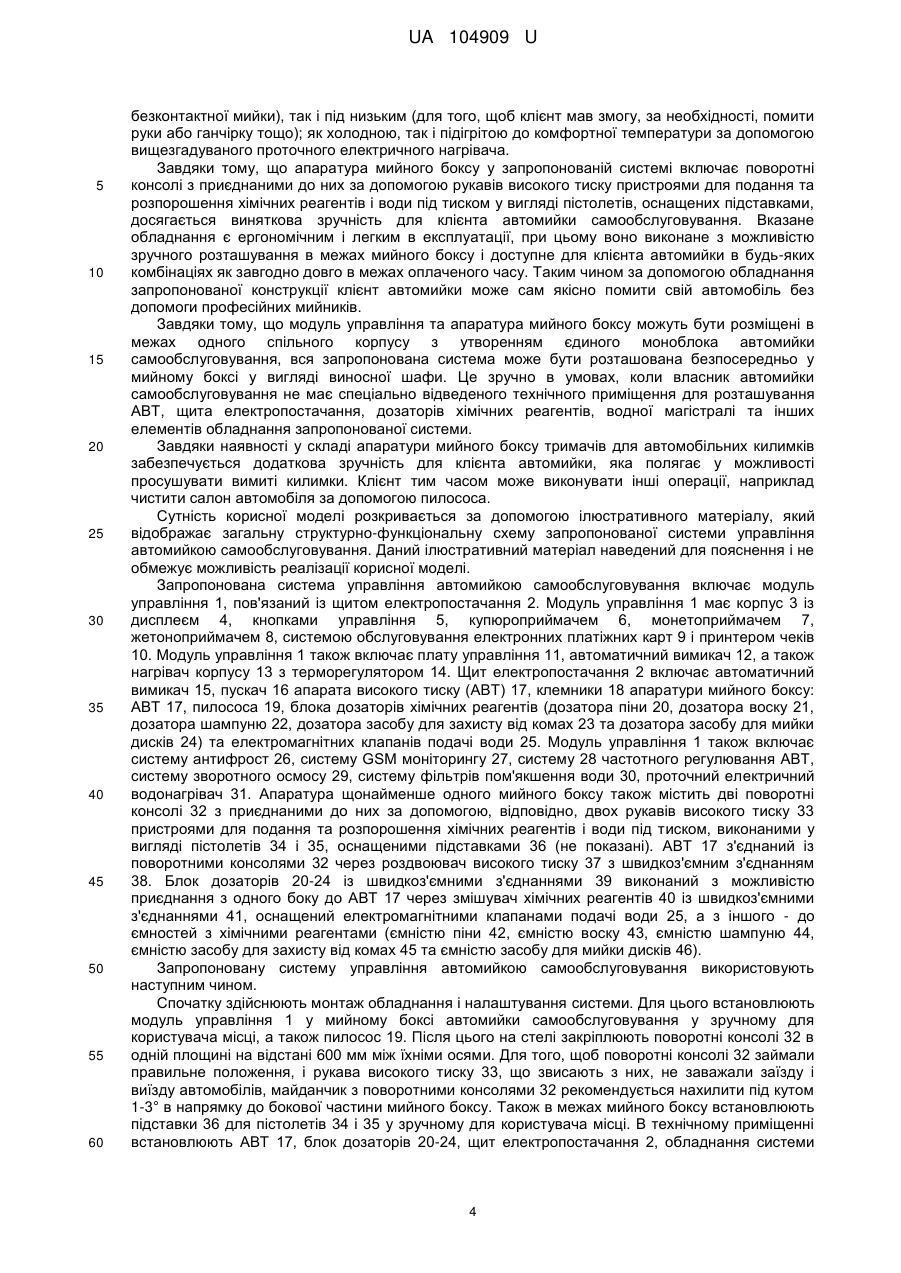

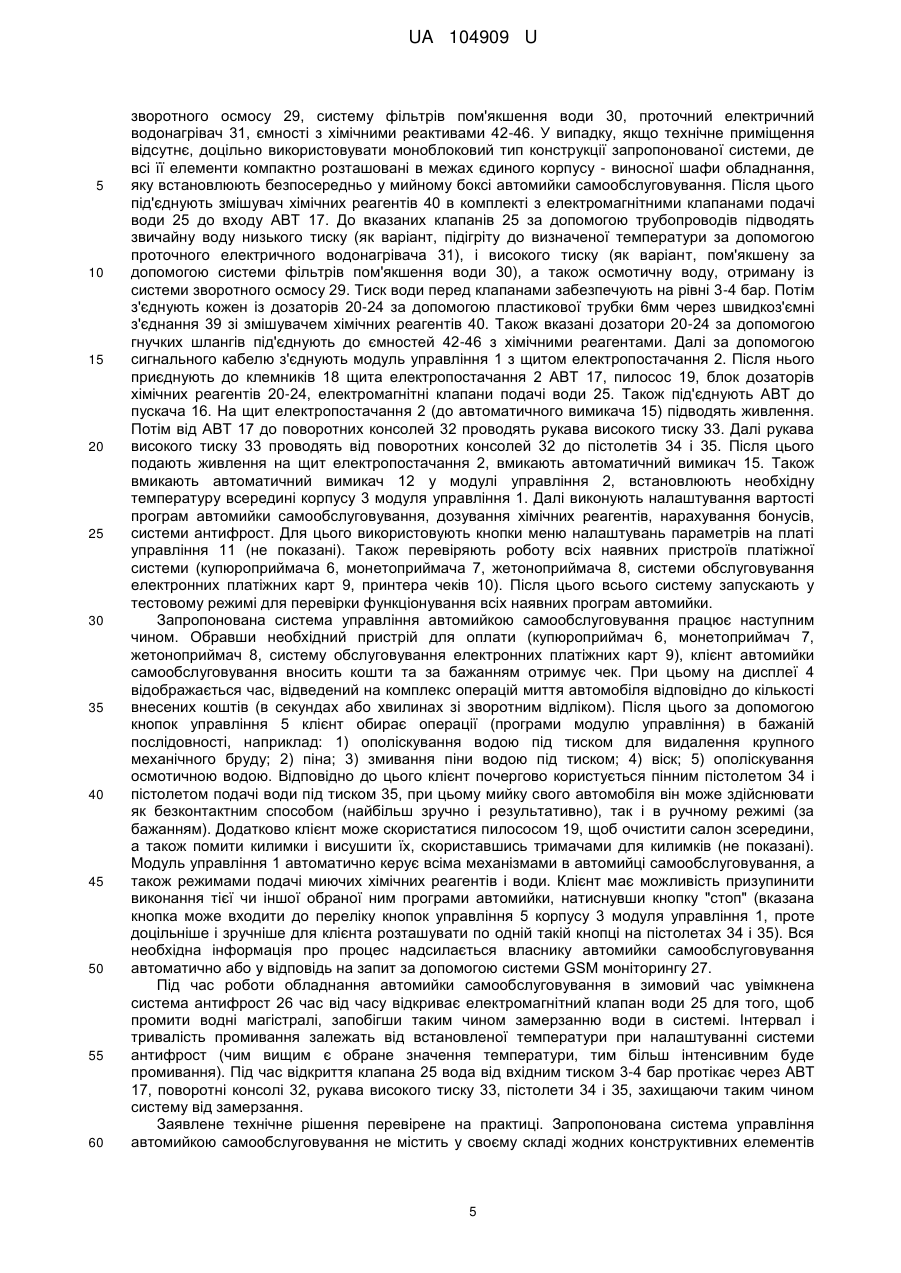

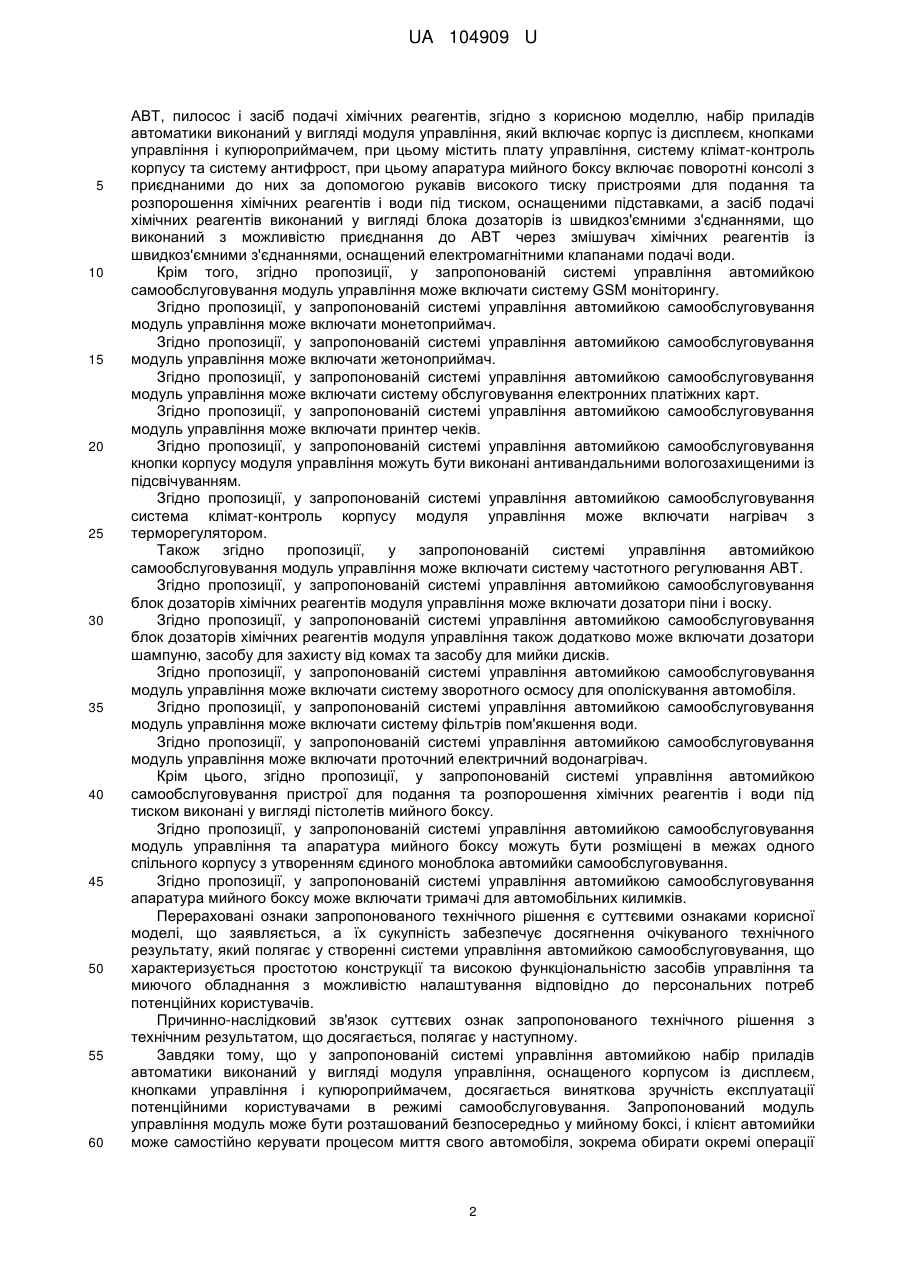

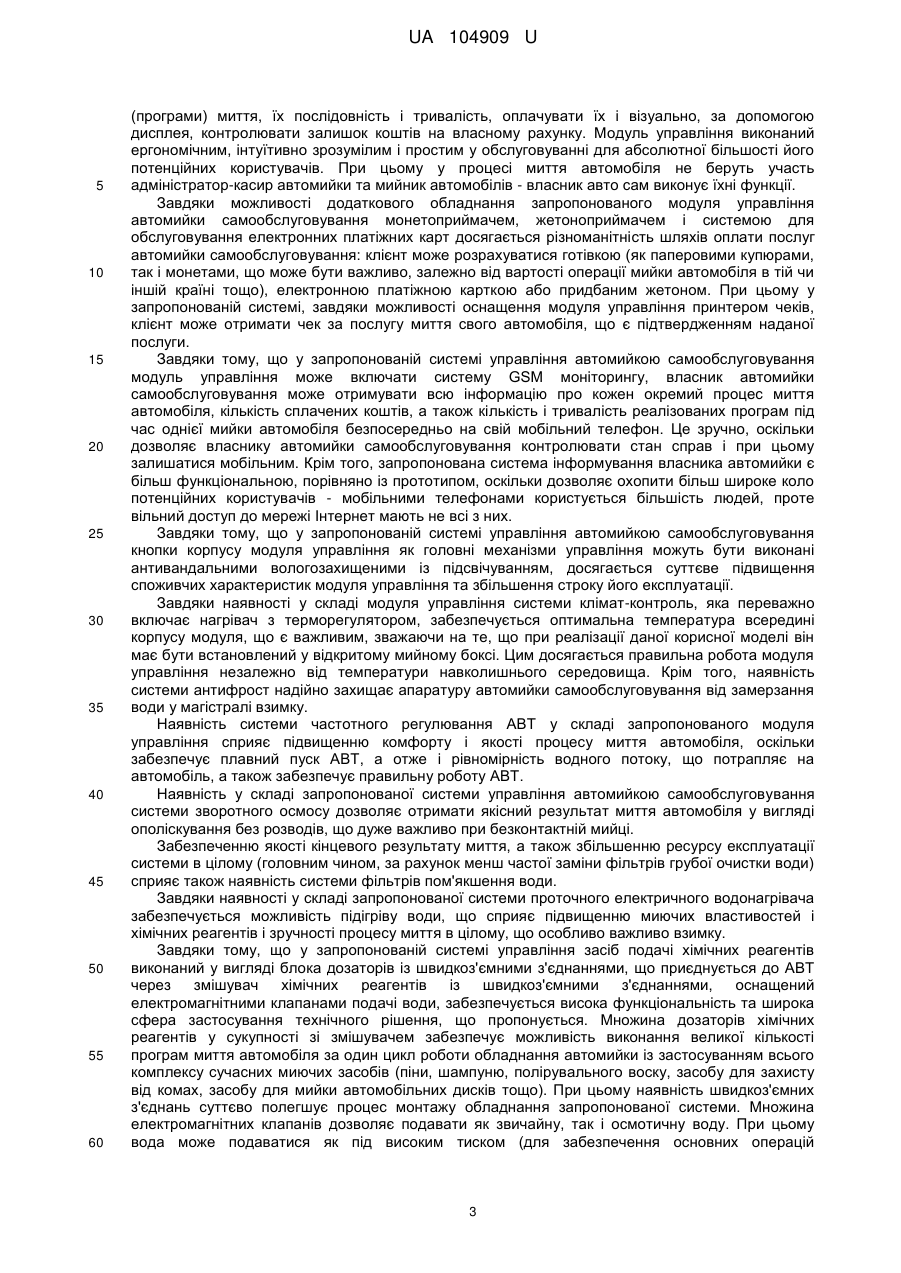

Реферат: Система управління автомийкою самообслуговування містить набір приладів автоматики, щит електропостачання та апаратуру щонайменше одного мийного боксу, пускач апарата високого тиску (АВТ), клемники пилососа й засобу подачі хімічних реагентів. Набір приладів автоматики виконаний у вигляді модуля управління, який включає корпус із дисплеєм, кнопками управління і купюроприймачем, при цьому містить плату управління, систему клімат-контроль корпусу та систему антифрост. Апаратура мийного боксу включає поворотні консолі з приєднаними до них за допомогою рукавів високого тиску пристроями для подання та розпорошення хімічних реагентів і води під тиском, оснащеними підставками. Засіб подачі хімічних реагентів виконаний у вигляді блока дозаторів із швидкоз'ємними з'єднаннями, що виконаний з можливістю приєднання до АВТ через змішувач хімічних реагентів із швидкоз'ємними з'єднаннями, оснащений електромагнітними клапанами подачі води. UA 104909 U (12) UA 104909 U UA 104909 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сфери технічного обслуговування транспортних засобів, а саме стосується обладнання для очищення зовнішніх поверхонь транспортних засобів, переважно легкових автомобілів, та може бути використана при технічному обслуговуванні автомобілів на підприємствах, що надають послугу автомийки в режимі самообслуговування. Відома ефективна автомийка, яка включає щонайменше один пост мийки автотранспортних засобів, і систему управління автомийкою, пов'язану щонайменше з одним табло-таймером, який видно з проїжджаючих повз автотранспортних засобів та щонайменше з одним лічильником числа проїжджаючих автотранспортних засобів [патент Російської Федерації № 6 89041 (U1) з класу МПК B60S3/04, опублікований 27.11.2009 в Бюл. № 33]. У відомому технічному рішенні, завдяки наявній системі управляння, усувається необхідність безпосереднього контролю за діяльністю персоналу автомийки. Проте недоліками відомого технічного рішення є обмежена функціональність вказаної системи управління, а також низький ступінь автоматизації та недостатній обсяг контролю параметрів процесу миття, які не дозволяють використовувати відому автомийку в режимі самообслуговування. Найбільш близькою за своєю суттю та ефектом, що досягається, і яка приймається за прототип, є система управління автомийкою, яка містить засоби контролю автоматики, набір приладів автоматики, виконаний у вигляді навісної шафи обладнання, щит електропостачання, виконаний у вигляді розподільного щита, та апаратуру щонайменше одного мийного боксу, причому засоби контролю автоматики включають пов'язаний зі згаданим щитом електропостачання блок розеток і підключені до останнього відеореєстратор, електронну обчислювальну машину (ЕОМ), обладнану монітором із сенсорним екраном, і касовий апарат, набір приладів автоматики включає пов'язаний зі згаданим щитом електропостачання блок розеток і підключені до останнього телекомунікаційне обладнання для підключення до мережі Інтернет та до персонального пристрою введення, блок живлення, пов'язані між собою перший і другий комутатори і пусковий контролер, підключений до пускача миючого апарата високого тиску (АВТ) і контакторів розетки пилососа, електромагнітного клапана подачі хімічних реагентів та освітлення, при цьому перший комутатор пов'язаний зі згаданими ЕОМ, відеореєстратором, телекомунікаційним обладнанням і блоком живлення, а апаратура боксу включає пов'язані з другим комутатором набору приладів автоматики відеокамеру і контролер боксу, до якого підключені ультразвуковий датчик наявності автомобіля в боксі і пов'язаний з блоком живлення набору приладів автоматики лічильник витрати хімічних реагентів, а також розміщені в боксі засоби освітлення, АВД, пилосос, електромагнітний клапан подачі хімічних реагентів [патент 6 Російської Федерації № 132767 (U1) з класу МПК B60S3/00, опублікований 27.09.2013 в Бюл. № 27]. Головним недоліком відомої системи є складність управління автомийкою, що зумовлено наявністю складного програмно-апаратного комплексу, що включає відеореєстратор, ЕОМ і касовий апарат, обслуговування яких має здійснюватися співробітником автомийки (адміністратором). Таким чином, відома система не може бути використана для управління автомийкою самообслуговування. Наступним недоліком відомої системи управління автомийкою є складність набору приладів автоматики, який зв'язаний із вищезгаданим програмно-апаратним комплексом системи, що призводить до неможливості керувати процесом миття автомобіля в режимі самообслуговування. Також важливим недоліком відомої системи управління автомийкою є функціонально недосконалий склад апаратури мийного боксу (поста автомийки), який, зокрема, не забезпечує однаково якісного результату при організації як безконтактної, так і контактної мийки автомобіля. Ще одним недоліком відомої системи управління автомийкою є функціональне обмеження, що суттєво обмежує сферу її застосування і стосується температурного режиму експлуатації: автомийка може працювати лише в умовах температури вище -5 °C, що робить неможливою її експлуатацію в зимовий період у відкритих постах автомийки самообслуговування. В основу корисної моделі поставлено задачу створити систему управління автомийкою, адаптовану для роботи в режимі самообслуговування завдяки простій і функціональній конструкції засобів управління та обладнання автомийки з можливістю налаштування відповідно до персональних потреб потенційних користувачів. Поставлена задача вирішується тим, що у запропонованій системі управління автомийкою самообслуговування, яка містить набір приладів автоматики, щит електропостачання та апаратуру щонайменше одного мийного боксу, причому набір приладів автоматики пов'язаний зі згаданим щитом електропостачання та включає пускач апарата високого тиску (АВТ), клемники пилососа й засобу подачі хімічних реагентів, а апаратура мийного боксу, відповідно, включає 1 UA 104909 U 5 10 15 20 25 30 35 40 45 50 55 60 АВТ, пилосос і засіб подачі хімічних реагентів, згідно з корисною моделлю, набір приладів автоматики виконаний у вигляді модуля управління, який включає корпус із дисплеєм, кнопками управління і купюроприймачем, при цьому містить плату управління, систему клімат-контроль корпусу та систему антифрост, при цьому апаратура мийного боксу включає поворотні консолі з приєднаними до них за допомогою рукавів високого тиску пристроями для подання та розпорошення хімічних реагентів і води під тиском, оснащеними підставками, а засіб подачі хімічних реагентів виконаний у вигляді блока дозаторів із швидкоз'ємними з'єднаннями, що виконаний з можливістю приєднання до АВТ через змішувач хімічних реагентів із швидкоз'ємними з'єднаннями, оснащений електромагнітними клапанами подачі води. Крім того, згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування модуль управління може включати систему GSM моніторингу. Згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування модуль управління може включати монетоприймач. Згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування модуль управління може включати жетоноприймач. Згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування модуль управління може включати систему обслуговування електронних платіжних карт. Згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування модуль управління може включати принтер чеків. Згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування кнопки корпусу модуля управління можуть бути виконані антивандальними вологозахищеними із підсвічуванням. Згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування система клімат-контроль корпусу модуля управління може включати нагрівач з терморегулятором. Також згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування модуль управління може включати систему частотного регулювання АВТ. Згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування блок дозаторів хімічних реагентів модуля управління може включати дозатори піни і воску. Згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування блок дозаторів хімічних реагентів модуля управління також додатково може включати дозатори шампуню, засобу для захисту від комах та засобу для мийки дисків. Згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування модуль управління може включати систему зворотного осмосу для ополіскування автомобіля. Згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування модуль управління може включати систему фільтрів пом'якшення води. Згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування модуль управління може включати проточний електричний водонагрівач. Крім цього, згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування пристрої для подання та розпорошення хімічних реагентів і води під тиском виконані у вигляді пістолетів мийного боксу. Згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування модуль управління та апаратура мийного боксу можуть бути розміщені в межах одного спільного корпусу з утворенням єдиного моноблока автомийки самообслуговування. Згідно пропозиції, у запропонованій системі управління автомийкою самообслуговування апаратура мийного боксу може включати тримачі для автомобільних килимків. Перераховані ознаки запропонованого технічного рішення є суттєвими ознаками корисної моделі, що заявляється, а їх сукупність забезпечує досягнення очікуваного технічного результату, який полягає у створенні системи управління автомийкою самообслуговування, що характеризується простотою конструкції та високою функціональністю засобів управління та миючого обладнання з можливістю налаштування відповідно до персональних потреб потенційних користувачів. Причинно-наслідковий зв'язок суттєвих ознак запропонованого технічного рішення з технічним результатом, що досягається, полягає у наступному. Завдяки тому, що у запропонованій системі управління автомийкою набір приладів автоматики виконаний у вигляді модуля управління, оснащеного корпусом із дисплеєм, кнопками управління і купюроприймачем, досягається виняткова зручність експлуатації потенційними користувачами в режимі самообслуговування. Запропонований модуль управління модуль може бути розташований безпосередньо у мийному боксі, і клієнт автомийки може самостійно керувати процесом миття свого автомобіля, зокрема обирати окремі операції 2 UA 104909 U 5 10 15 20 25 30 35 40 45 50 55 60 (програми) миття, їх послідовність і тривалість, оплачувати їх і візуально, за допомогою дисплея, контролювати залишок коштів на власному рахунку. Модуль управління виконаний ергономічним, інтуїтивно зрозумілим і простим у обслуговуванні для абсолютної більшості його потенційних користувачів. При цьому у процесі миття автомобіля не беруть участь адміністратор-касир автомийки та мийник автомобілів - власник авто сам виконує їхні функції. Завдяки можливості додаткового обладнання запропонованого модуля управління автомийки самообслуговування монетоприймачем, жетоноприймачем і системою для обслуговування електронних платіжних карт досягається різноманітність шляхів оплати послуг автомийки самообслуговування: клієнт може розрахуватися готівкою (як паперовими купюрами, так і монетами, що може бути важливо, залежно від вартості операції мийки автомобіля в тій чи іншій країні тощо), електронною платіжною карткою або придбаним жетоном. При цьому у запропонованій системі, завдяки можливості оснащення модуля управління принтером чеків, клієнт може отримати чек за послугу миття свого автомобіля, що є підтвердженням наданої послуги. Завдяки тому, що у запропонованій системі управління автомийкою самообслуговування модуль управління може включати систему GSM моніторингу, власник автомийки самообслуговування може отримувати всю інформацію про кожен окремий процес миття автомобіля, кількість сплачених коштів, а також кількість і тривалість реалізованих програм під час однієї мийки автомобіля безпосередньо на свій мобільний телефон. Це зручно, оскільки дозволяє власнику автомийки самообслуговування контролювати стан справ і при цьому залишатися мобільним. Крім того, запропонована система інформування власника автомийки є більш функціональною, порівняно із прототипом, оскільки дозволяє охопити більш широке коло потенційних користувачів - мобільними телефонами користується більшість людей, проте вільний доступ до мережі Інтернет мають не всі з них. Завдяки тому, що у запропонованій системі управління автомийкою самообслуговування кнопки корпусу модуля управління як головні механізми управління можуть бути виконані антивандальними вологозахищеними із підсвічуванням, досягається суттєве підвищення споживчих характеристик модуля управління та збільшення строку його експлуатації. Завдяки наявності у складі модуля управління системи клімат-контроль, яка переважно включає нагрівач з терморегулятором, забезпечується оптимальна температура всередині корпусу модуля, що є важливим, зважаючи на те, що при реалізації даної корисної моделі він має бути встановлений у відкритому мийному боксі. Цим досягається правильна робота модуля управління незалежно від температури навколишнього середовища. Крім того, наявність системи антифрост надійно захищає апаратуру автомийки самообслуговування від замерзання води у магістралі взимку. Наявність системи частотного регулювання АВТ у складі запропонованого модуля управління сприяє підвищенню комфорту і якості процесу миття автомобіля, оскільки забезпечує плавний пуск АВТ, а отже і рівномірність водного потоку, що потрапляє на автомобіль, а також забезпечує правильну роботу АВТ. Наявність у складі запропонованої системи управління автомийкою самообслуговування системи зворотного осмосу дозволяє отримати якісний результат миття автомобіля у вигляді ополіскування без розводів, що дуже важливо при безконтактній мийці. Забезпеченню якості кінцевого результату миття, а також збільшенню ресурсу експлуатації системи в цілому (головним чином, за рахунок менш частої заміни фільтрів грубої очистки води) сприяє також наявність системи фільтрів пом'якшення води. Завдяки наявності у складі запропонованої системи проточного електричного водонагрівача забезпечується можливість підігріву води, що сприяє підвищенню миючих властивостей і хімічних реагентів і зручності процесу миття в цілому, що особливо важливо взимку. Завдяки тому, що у запропонованій системі управління засіб подачі хімічних реагентів виконаний у вигляді блока дозаторів із швидкоз'ємними з'єднаннями, що приєднується до АВТ через змішувач хімічних реагентів із швидкоз'ємними з'єднаннями, оснащений електромагнітними клапанами подачі води, забезпечується висока функціональність та широка сфера застосування технічного рішення, що пропонується. Множина дозаторів хімічних реагентів у сукупності зі змішувачем забезпечує можливість виконання великої кількості програм миття автомобіля за один цикл роботи обладнання автомийки із застосуванням всього комплексу сучасних миючих засобів (піни, шампуню, полірувального воску, засобу для захисту від комах, засобу для мийки автомобільних дисків тощо). При цьому наявність швидкоз'ємних з'єднань суттєво полегшує процес монтажу обладнання запропонованої системи. Множина електромагнітних клапанів дозволяє подавати як звичайну, так і осмотичну воду. При цьому вода може подаватися як під високим тиском (для забезпечення основних операцій 3 UA 104909 U 5 10 15 20 25 30 35 40 45 50 55 60 безконтактної мийки), так і під низьким (для того, щоб клієнт мав змогу, за необхідності, помити руки або ганчірку тощо); як холодною, так і підігрітою до комфортної температури за допомогою вищезгадуваного проточного електричного нагрівача. Завдяки тому, що апаратура мийного боксу у запропонованій системі включає поворотні консолі з приєднаними до них за допомогою рукавів високого тиску пристроями для подання та розпорошення хімічних реагентів і води під тиском у вигляді пістолетів, оснащених підставками, досягається виняткова зручність для клієнта автомийки самообслуговування. Вказане обладнання є ергономічним і легким в експлуатації, при цьому воно виконане з можливістю зручного розташування в межах мийного боксу і доступне для клієнта автомийки в будь-яких комбінаціях як завгодно довго в межах оплаченого часу. Таким чином за допомогою обладнання запропонованої конструкції клієнт автомийки може сам якісно помити свій автомобіль без допомоги професійних мийників. Завдяки тому, що модуль управління та апаратура мийного боксу можуть бути розміщені в межах одного спільного корпусу з утворенням єдиного моноблока автомийки самообслуговування, вся запропонована система може бути розташована безпосередньо у мийному боксі у вигляді виносної шафи. Це зручно в умовах, коли власник автомийки самообслуговування не має спеціально відведеного технічного приміщення для розташування АВТ, щита електропостачання, дозаторів хімічних реагентів, водної магістралі та інших елементів обладнання запропонованої системи. Завдяки наявності у складі апаратури мийного боксу тримачів для автомобільних килимків забезпечується додаткова зручність для клієнта автомийки, яка полягає у можливості просушувати вимиті килимки. Клієнт тим часом може виконувати інші операції, наприклад чистити салон автомобіля за допомогою пилососа. Сутність корисної моделі розкривається за допомогою ілюстративного матеріалу, який відображає загальну структурно-функціональну схему запропонованої системи управління автомийкою самообслуговування. Даний ілюстративний матеріал наведений для пояснення і не обмежує можливість реалізації корисної моделі. Запропонована система управління автомийкою самообслуговування включає модуль управління 1, пов'язаний із щитом електропостачання 2. Модуль управління 1 має корпус 3 із дисплеєм 4, кнопками управління 5, купюроприймачем 6, монетоприймачем 7, жетоноприймачем 8, системою обслуговування електронних платіжних карт 9 і принтером чеків 10. Модуль управління 1 також включає плату управління 11, автоматичний вимикач 12, а також нагрівач корпусу 13 з терморегулятором 14. Щит електропостачання 2 включає автоматичний вимикач 15, пускач 16 апарата високого тиску (АВТ) 17, клемники 18 апаратури мийного боксу: АВТ 17, пилососа 19, блока дозаторів хімічних реагентів (дозатора піни 20, дозатора воску 21, дозатора шампуню 22, дозатора засобу для захисту від комах 23 та дозатора засобу для мийки дисків 24) та електромагнітних клапанів подачі води 25. Модуль управління 1 також включає систему антифрост 26, систему GSM моніторингу 27, систему 28 частотного регулювання АВТ, систему зворотного осмосу 29, систему фільтрів пом'якшення води 30, проточний електричний водонагрівач 31. Апаратура щонайменше одного мийного боксу також містить дві поворотні консолі 32 з приєднаними до них за допомогою, відповідно, двох рукавів високого тиску 33 пристроями для подання та розпорошення хімічних реагентів і води під тиском, виконаними у вигляді пістолетів 34 і 35, оснащеними підставками 36 (не показані). АВТ 17 з'єднаний із поворотними консолями 32 через роздвоювач високого тиску 37 з швидкоз'ємним з'єднанням 38. Блок дозаторів 20-24 із швидкоз'ємними з'єднаннями 39 виконаний з можливістю приєднання з одного боку до АВТ 17 через змішувач хімічних реагентів 40 із швидкоз'ємними з'єднаннями 41, оснащений електромагнітними клапанами подачі води 25, а з іншого - до ємностей з хімічними реагентами (ємністю піни 42, ємністю воску 43, ємністю шампуню 44, ємністю засобу для захисту від комах 45 та ємністю засобу для мийки дисків 46). Запропоновану систему управління автомийкою самообслуговування використовують наступним чином. Спочатку здійснюють монтаж обладнання і налаштування системи. Для цього встановлюють модуль управління 1 у мийному боксі автомийки самообслуговування у зручному для користувача місці, а також пилосос 19. Після цього на стелі закріплюють поворотні консолі 32 в одній площині на відстані 600 мм між їхніми осями. Для того, щоб поворотні консолі 32 займали правильне положення, і рукава високого тиску 33, що звисають з них, не заважали заїзду і виїзду автомобілів, майданчик з поворотними консолями 32 рекомендується нахилити під кутом 1-3° в напрямку до бокової частини мийного боксу. Також в межах мийного боксу встановлюють підставки 36 для пістолетів 34 і 35 у зручному для користувача місці. В технічному приміщенні встановлюють АВТ 17, блок дозаторів 20-24, щит електропостачання 2, обладнання системи 4 UA 104909 U 5 10 15 20 25 30 35 40 45 50 55 60 зворотного осмосу 29, систему фільтрів пом'якшення води 30, проточний електричний водонагрівач 31, ємності з хімічними реактивами 42-46. У випадку, якщо технічне приміщення відсутнє, доцільно використовувати моноблоковий тип конструкції запропонованої системи, де всі її елементи компактно розташовані в межах єдиного корпусу - виносної шафи обладнання, яку встановлюють безпосередньо у мийному боксі автомийки самообслуговування. Після цього під'єднують змішувач хімічних реагентів 40 в комплекті з електромагнітними клапанами подачі води 25 до входу АВТ 17. До вказаних клапанів 25 за допомогою трубопроводів підводять звичайну воду низького тиску (як варіант, підігріту до визначеної температури за допомогою проточного електричного водонагрівача 31), і високого тиску (як варіант, пом'якшену за допомогою системи фільтрів пом'якшення води 30), а також осмотичну воду, отриману із системи зворотного осмосу 29. Тиск води перед клапанами забезпечують на рівні 3-4 бар. Потім з'єднують кожен із дозаторів 20-24 за допомогою пластикової трубки 6мм через швидкоз'ємні з'єднання 39 зі змішувачем хімічних реагентів 40. Також вказані дозатори 20-24 за допомогою гнучких шлангів під'єднують до ємностей 42-46 з хімічними реагентами. Далі за допомогою сигнального кабелю з'єднують модуль управління 1 з щитом електропостачання 2. Після нього приєднують до клемників 18 щита електропостачання 2 АВТ 17, пилосос 19, блок дозаторів хімічних реагентів 20-24, електромагнітні клапани подачі води 25. Також під'єднують АВТ до пускача 16. На щит електропостачання 2 (до автоматичного вимикача 15) підводять живлення. Потім від АВТ 17 до поворотних консолей 32 проводять рукава високого тиску 33. Далі рукава високого тиску 33 проводять від поворотних консолей 32 до пістолетів 34 і 35. Після цього подають живлення на щит електропостачання 2, вмикають автоматичний вимикач 15. Також вмикають автоматичний вимикач 12 у модулі управління 2, встановлюють необхідну температуру всередині корпусу 3 модуля управління 1. Далі виконують налаштування вартості програм автомийки самообслуговування, дозування хімічних реагентів, нарахування бонусів, системи антифрост. Для цього використовують кнопки меню налаштувань параметрів на платі управління 11 (не показані). Також перевіряють роботу всіх наявних пристроїв платіжної системи (купюроприймача 6, монетоприймача 7, жетоноприймача 8, системи обслуговування електронних платіжних карт 9, принтера чеків 10). Після цього всього систему запускають у тестовому режимі для перевірки функціонування всіх наявних програм автомийки. Запропонована система управління автомийкою самообслуговування працює наступним чином. Обравши необхідний пристрій для оплати (купюроприймач 6, монетоприймач 7, жетоноприймач 8, систему обслуговування електронних платіжних карт 9), клієнт автомийки самообслуговування вносить кошти та за бажанням отримує чек. При цьому на дисплеї 4 відображається час, відведений на комплекс операцій миття автомобіля відповідно до кількості внесених коштів (в секундах або хвилинах зі зворотним відліком). Після цього за допомогою кнопок управління 5 клієнт обирає операції (програми модулю управління) в бажаній послідовності, наприклад: 1) ополіскування водою під тиском для видалення крупного механічного бруду; 2) піна; 3) змивання піни водою під тиском; 4) віск; 5) ополіскування осмотичною водою. Відповідно до цього клієнт почергово користується пінним пістолетом 34 і пістолетом подачі води під тиском 35, при цьому мийку свого автомобіля він може здійснювати як безконтактним способом (найбільш зручно і результативно), так і в ручному режимі (за бажанням). Додатково клієнт може скористатися пилососом 19, щоб очистити салон зсередини, а також помити килимки і висушити їх, скориставшись тримачами для килимків (не показані). Модуль управління 1 автоматично керує всіма механізмами в автомийці самообслуговування, а також режимами подачі миючих хімічних реагентів і води. Клієнт має можливість призупинити виконання тієї чи іншої обраної ним програми автомийки, натиснувши кнопку "стоп" (вказана кнопка може входити до переліку кнопок управління 5 корпусу 3 модуля управління 1, проте доцільніше і зручніше для клієнта розташувати по одній такій кнопці на пістолетах 34 і 35). Вся необхідна інформація про процес надсилається власнику автомийки самообслуговування автоматично або у відповідь на запит за допомогою системи GSM моніторингу 27. Під час роботи обладнання автомийки самообслуговування в зимовий час увімкнена система антифрост 26 час від часу відкриває електромагнітний клапан води 25 для того, щоб промити водні магістралі, запобігши таким чином замерзанню води в системі. Інтервал і тривалість промивання залежать від встановленої температури при налаштуванні системи антифрост (чим вищим є обране значення температури, тим більш інтенсивним буде промивання). Під час відкриття клапана 25 вода від вхідним тиском 3-4 бар протікає через АВТ 17, поворотні консолі 32, рукава високого тиску 33, пістолети 34 і 35, захищаючи таким чином систему від замерзання. Заявлене технічне рішення перевірене на практиці. Запропонована система управління автомийкою самообслуговування не містить у своєму складі жодних конструктивних елементів 5 UA 104909 U 5 чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у сфері технічного обслуговування транспортних засобів, при цьому відзначається простотою конструкції та високою технологічністю, і може бути реалізована промисловим способом в умовах серійного виробництва, отже відповідає вимогам критерію "промислова придатність". Разом із тим, у відомих джерелах патентної та іншої науково-технічної інформації не виявлено конструкцій і зразків систем управління автомийкою самообслуговування із вказаною в пропозиції сукупністю суттєвих ознак, що задовольняє вимоги критерію "новизна". Таким чином, запропоноване технічне рішення вважається таким, що може отримати правову охорону. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 50 55 60 1. Система управління автомийкою самообслуговування, що містить набір приладів автоматики, щит електропостачання та апаратуру щонайменше одного мийного боксу, причому набір приладів автоматикипов'язаний зі згаданим щитом електропостачання та включає пускач апарата високого тиску (АВТ), клемники пилососа й засобу подачі хімічних реагентів, а апаратура мийного боксу, відповідно, включає АВТ, пилосос і засіб подачі хімічних реагентів, яка відрізняється тим, що набір приладів автоматики виконаний у вигляді модуля управління, який включає корпус із дисплеєм, кнопками управління і купюроприймачем, при цьому містить плату управління, систему клімат-контроль корпусу та систему антифрост, при цьому апаратура мийного боксу включає поворотні консолі з приєднаними до них за допомогою рукавів високого тиску пристроями для подання та розпорошення хімічних реагентів і води під тиском, оснащеними підставками, а засіб подачі хімічних реагентів виконаний у вигляді блока дозаторів із швидкоз'ємними з'єднаннями, що виконаний з можливістю приєднання до АВТ через змішувач хімічних реагентів із швидкоз'ємними з'єднаннями, оснащений електромагнітними клапанами подачі води. 2. Система управління автомийкою самообслуговування за п. 1, яка відрізняється тим, що модуль управління включає систему GSM моніторингу. 3. Система управління автомийкою самообслуговування за п. 1, яка відрізняється тим, що модуль управління включає монетоприймач. 4. Система управління автомийкою самообслуговування за п. 1, яка відрізняється тим, що модуль управління включає жетоноприймач. 5. Система управління автомийкою самообслуговування за п. 1, яка відрізняється тим, що модуль управління включає систему обслуговування електронних платіжних карт. 6. Система управління автомийкою самообслуговування за п. 1, яка відрізняється тим, що модуль управління включає принтер чеків. 7. Система управління автомийкою самообслуговування за п. 1, яка відрізняється тим, що кнопки корпусу модуля управління виконані антивандальними вологозахищеними із підсвічуванням. 8. Система управління автомийкою самообслуговування за п. 1, яка відрізняється тим, що система клімат-контроль корпусу модуля управління включає нагрівач з терморегулятором. 9. Система управління автомийкою самообслуговування за п. 1, яка відрізняється тим, що модуль управління включає систему частотного регулювання АВТ. 10. Система управління автомийкою самообслуговування за п. 1, яка відрізняється тим, що блок дозаторів хімічних реагентів модуля управління включає дозатори піни і воску. 11. Система управління автомийкою самообслуговування за п. 10, яка відрізняється тим, що блок дозаторів хімічних реагентів модуля управління додатково включає дозатори шампуню, засобу для захисту від комах та засобу для мийки дисків. 12. Система управління автомийкою самообслуговування за п. 1, яка відрізняється тим, що модуль управління включає систему зворотного осмосу для ополіскування автомобіля. 13. Система управління автомийкою самообслуговування за п. 1, яка відрізняється тим, що модуль управління включає систему фільтрів пом'якшення води. 14. Система управління автомийкою самообслуговування за п. 1, яка відрізняється тим, що модуль управління включає проточний електричний водонагрівач. 15. Система управління автомийкою самообслуговування за п. 1, яка відрізняється тим, що пристрої для подання та розпорошення хімічних реагентів і води під тиском виконані у вигляді пістолетів мийного боксу. 16. Система управління автомийкою самообслуговування за будь-яким з пп. 1-15, яка відрізняється тим, що модуль управління та апаратура мийного боксу розміщені в межах одного спільного корпусу з утворенням єдиного моноблока автомийки самообслуговування. 6 UA 104909 U 17. Система управління автомийкою самообслуговування за будь-яким з пп. 1-16, яка відрізняється тим, що апаратура мийного боксу включає тримачі для автомобільних килимків. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
