Ручний пристрій для подрібнення рослин

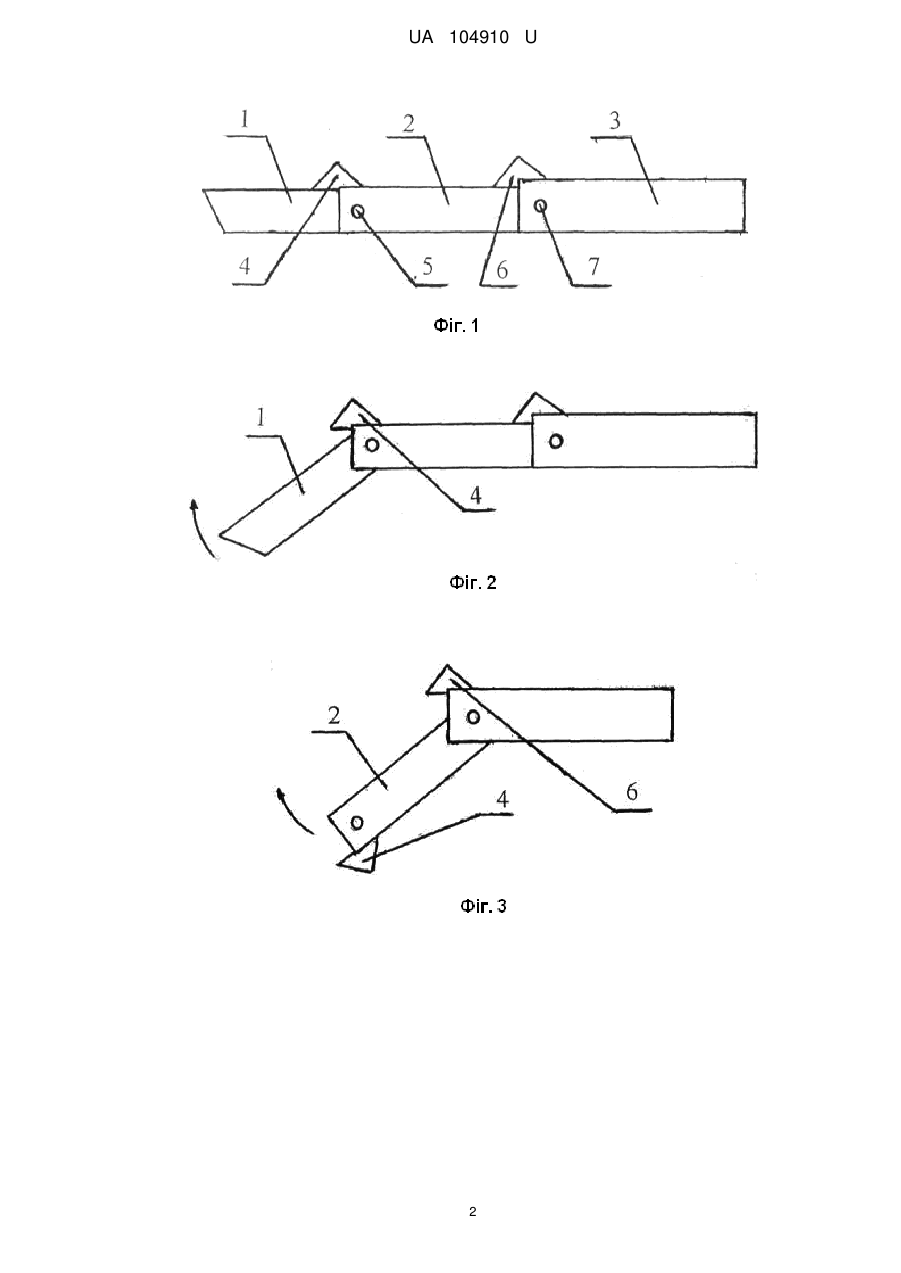

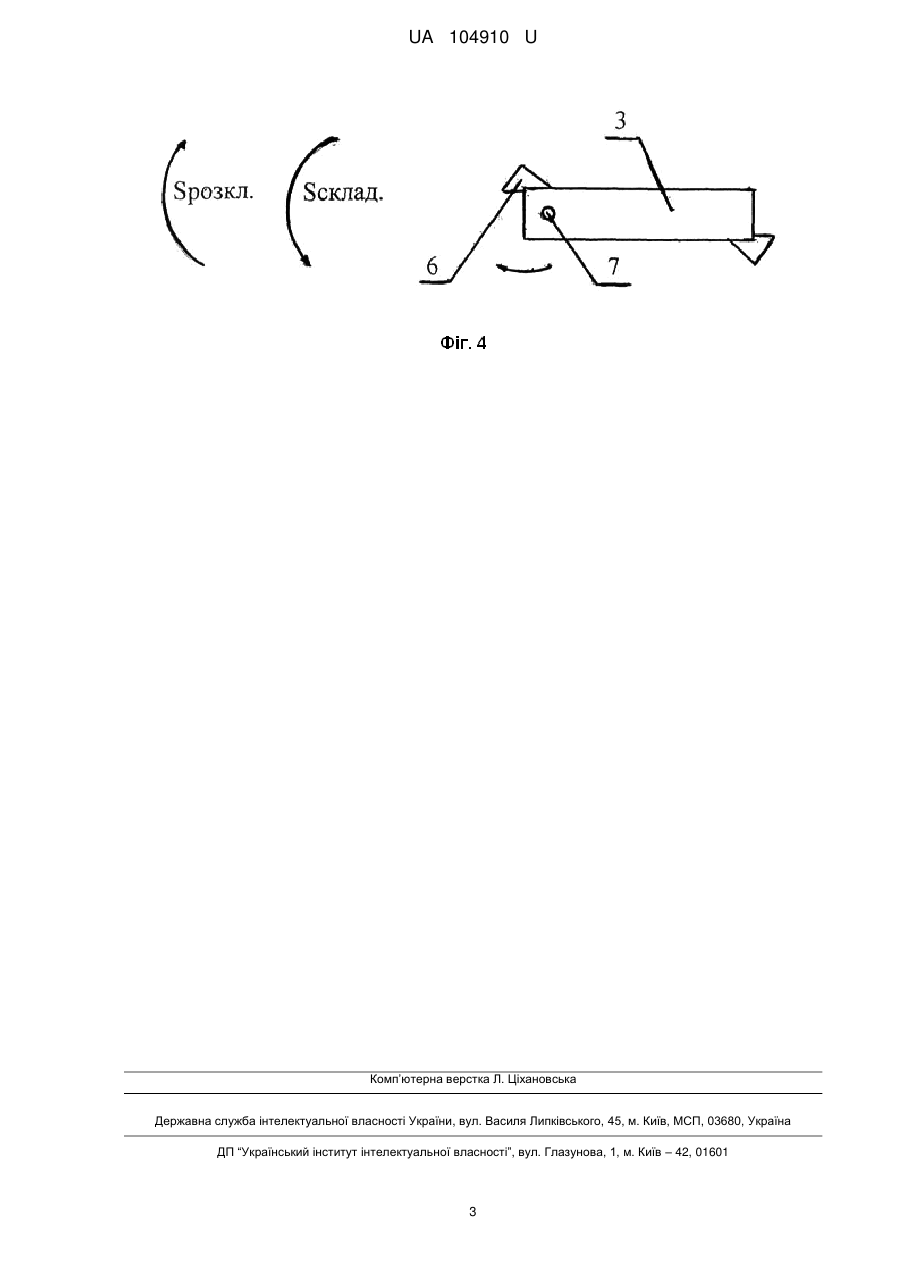

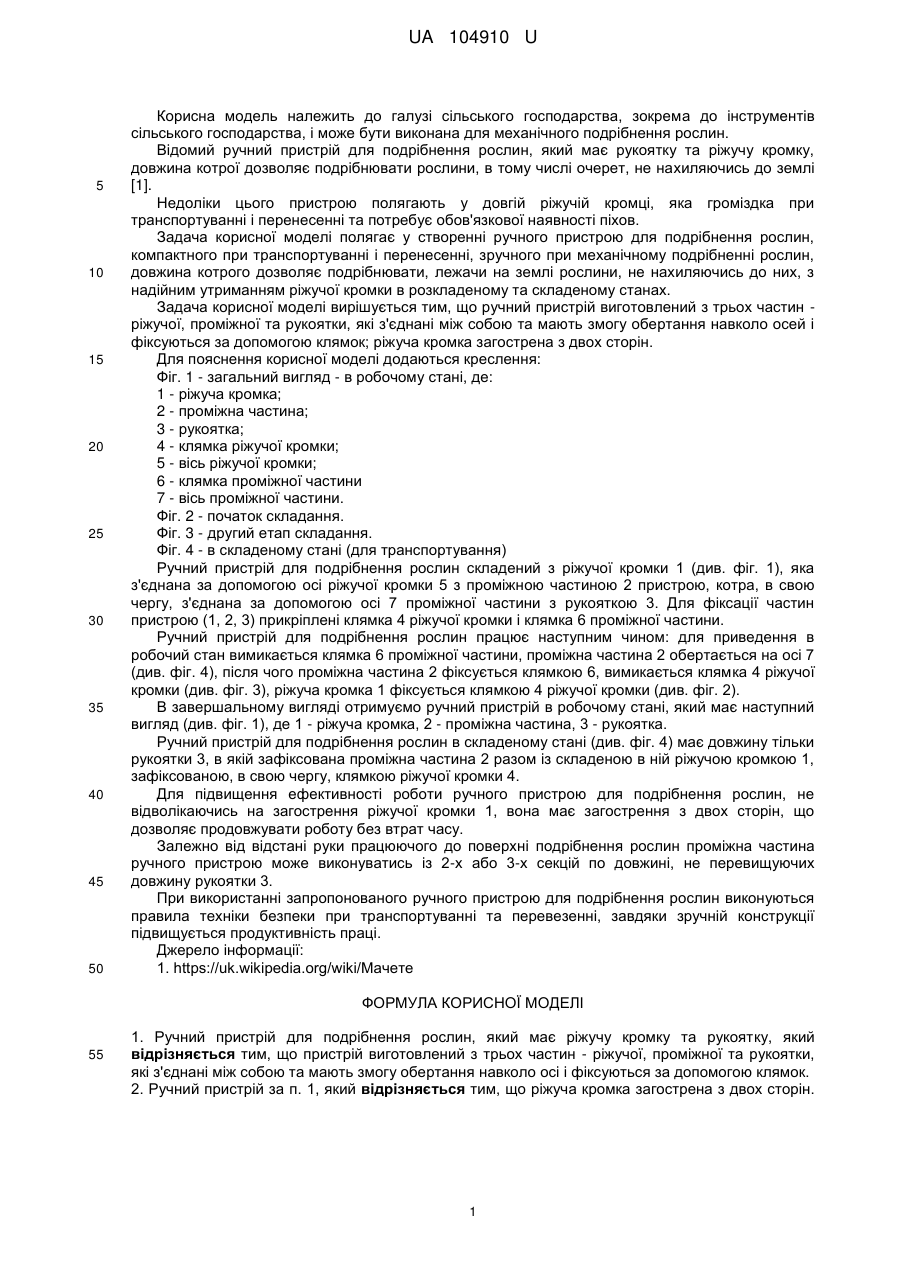

Реферат: UA 104910 U UA 104910 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства, зокрема до інструментів сільського господарства, і може бути виконана для механічного подрібнення рослин. Відомий ручний пристрій для подрібнення рослин, який має рукоятку та ріжучу кромку, довжина котрої дозволяє подрібнювати рослини, в тому числі очерет, не нахиляючись до землі [1]. Недоліки цього пристрою полягають у довгій ріжучій кромці, яка громіздка при транспортуванні і перенесенні та потребує обов'язкової наявності піхов. Задача корисної моделі полягає у створенні ручного пристрою для подрібнення рослин, компактного при транспортуванні і перенесенні, зручного при механічному подрібненні рослин, довжина котрого дозволяє подрібнювати, лежачи на землі рослини, не нахиляючись до них, з надійним утриманням ріжучої кромки в розкладеному та складеному станах. Задача корисної моделі вирішується тим, що ручний пристрій виготовлений з трьох частин ріжучої, проміжної та рукоятки, які з'єднані між собою та мають змогу обертання навколо осей і фіксуються за допомогою клямок; ріжуча кромка загострена з двох сторін. Для пояснення корисної моделі додаються креслення: Фіг. 1 - загальний вигляд - в робочому стані, де: 1 - ріжуча кромка; 2 - проміжна частина; 3 - рукоятка; 4 - клямка ріжучої кромки; 5 - вісь ріжучої кромки; 6 - клямка проміжної частини 7 - вісь проміжної частини. Фіг. 2 - початок складання. Фіг. 3 - другий етап складання. Фіг. 4 - в складеному стані (для транспортування) Ручний пристрій для подрібнення рослин складений з ріжучої кромки 1 (див. фіг. 1), яка з'єднана за допомогою осі ріжучої кромки 5 з проміжною частиною 2 пристрою, котра, в свою чергу, з'єднана за допомогою осі 7 проміжної частини з рукояткою 3. Для фіксації частин пристрою (1, 2, 3) прикріплені клямка 4 ріжучої кромки і клямка 6 проміжної частини. Ручний пристрій для подрібнення рослин працює наступним чином: для приведення в робочий стан вимикається клямка 6 проміжної частини, проміжна частина 2 обертається на осі 7 (див. фіг. 4), після чого проміжна частина 2 фіксується клямкою 6, вимикається клямка 4 ріжучої кромки (див. фіг. 3), ріжуча кромка 1 фіксується клямкою 4 ріжучої кромки (див. фіг. 2). В завершальному вигляді отримуємо ручний пристрій в робочому стані, який має наступний вигляд (див. фіг. 1), де 1 - ріжуча кромка, 2 - проміжна частина, 3 - рукоятка. Ручний пристрій для подрібнення рослин в складеному стані (див. фіг. 4) має довжину тільки рукоятки 3, в якій зафіксована проміжна частина 2 разом із складеною в ній ріжучою кромкою 1, зафіксованою, в свою чергу, клямкою ріжучої кромки 4. Для підвищення ефективності роботи ручного пристрою для подрібнення рослин, не відволікаючись на загострення ріжучої кромки 1, вона має загострення з двох сторін, що дозволяє продовжувати роботу без втрат часу. Залежно від відстані руки працюючого до поверхні подрібнення рослин проміжна частина ручного пристрою може виконуватись із 2-х або 3-х секцій по довжині, не перевищуючих довжину рукоятки 3. При використанні запропонованого ручного пристрою для подрібнення рослин виконуються правила техніки безпеки при транспортуванні та перевезенні, завдяки зручній конструкції підвищується продуктивність праці. Джерело інформації: 1. https://uk.wikipedia.org/wiki/Maчeтe ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Ручний пристрій для подрібнення рослин, який має ріжучу кромку та рукоятку, який відрізняється тим, що пристрій виготовлений з трьох частин - ріжучої, проміжної та рукоятки, які з'єднані між собою та мають змогу обертання навколо осі і фіксуються за допомогою клямок. 2. Ручний пристрій за п. 1, який відрізняється тим, що ріжуча кромка загострена з двох сторін. 1 UA 104910 U 2 UA 104910 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
