Універсальний апарат самообслуговування для поповнення рахунків клієнтів

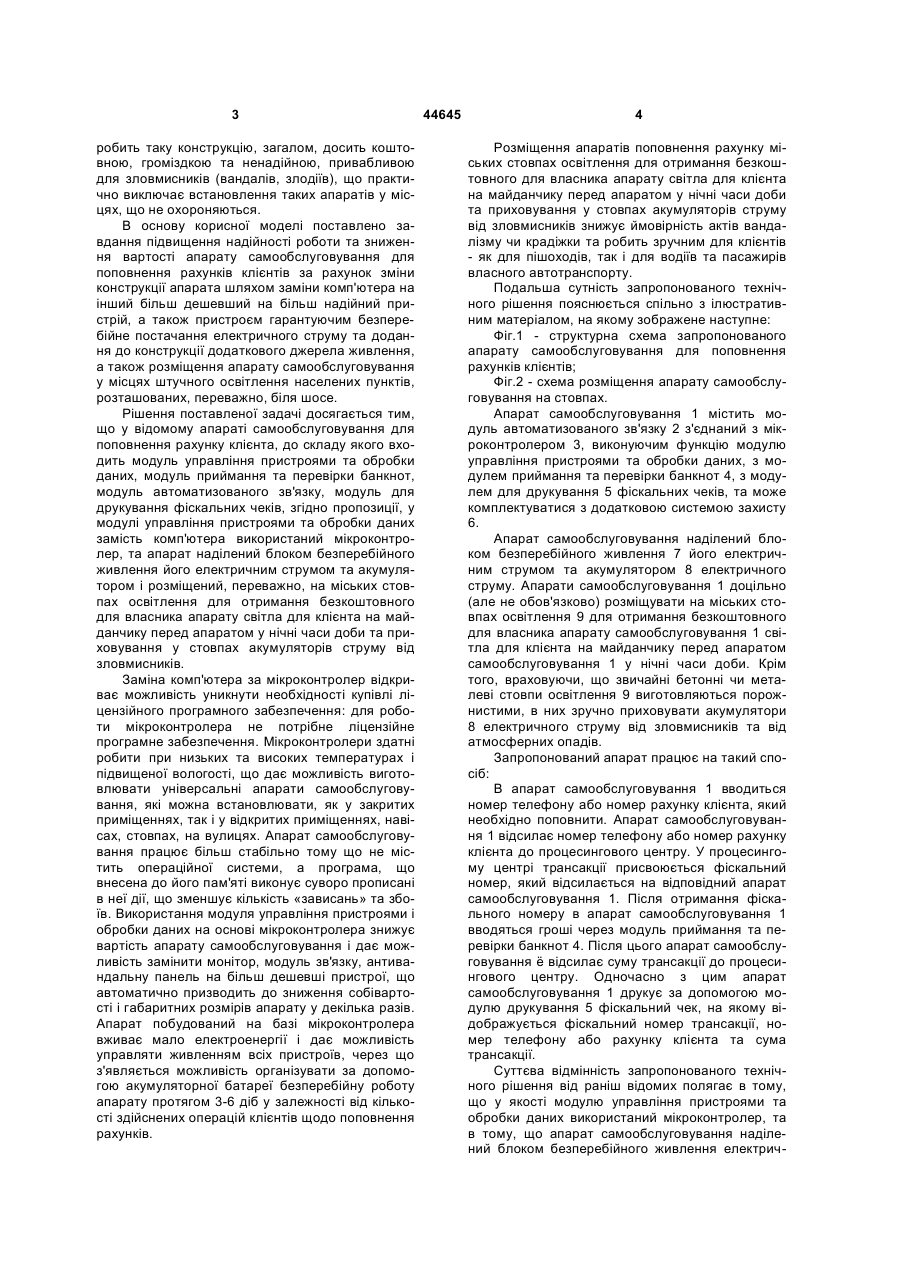

Універсальний апарат самообслуговування для поповнення рахунку клієнта, до складу якого входить модуль управління пристроями та обробки даних, модуль приймання та перевірки банк 3 робить таку конструкцію, загалом, досить коштовною, громіздкою та ненадійною, привабливою для зловмисників (вандалів, злодіїв), що практично виключає встановлення таких апаратів у місцях, що не охороняються. В основу корисної моделі поставлено завдання підвищення надійності роботи та зниження вартості апарату самообслуговування для поповнення рахунків клієнтів за рахунок зміни конструкції апарата шляхом заміни комп'ютера на інший більш дешевший на більш надійний пристрій, а також пристроєм гарантуючим безперебійне постачання електричного струму та додання до конструкції додаткового джерела живлення, а також розміщення апарату самообслуговування у місцях штучного освітлення населених пунктів, розташованих, переважно, біля шосе. Рішення поставленої задачі досягається тим, що у відомому апараті самообслуговування для поповнення рахунку клієнта, до складу якого входить модуль управління пристроями та обробки даних, модуль приймання та перевірки банкнот, модуль автоматизованого зв'язку, модуль для друкування фіскальних чеків, згідно пропозиції, у модулі управління пристроями та обробки даних замість комп'ютера використаний мікроконтролер, та апарат наділений блоком безперебійного живлення його електричним струмом та акумулятором і розміщений, переважно, на міських стовпах освітлення для отримання безкоштовного для власника апарату світла для клієнта на майданчику перед апаратом у нічні часи доби та приховування у стовпах акумуляторів струму від зловмисників. Заміна комп'ютера за мікроконтролер відкриває можливість уникнути необхідності купівлі ліцензійного програмного забезпечення: для роботи мікроконтролера не потрібне ліцензійне програмне забезпечення. Мікроконтролери здатні робити при низьких та високих температурах і підвищеної вологості, що дає можливість виготовлювати універсальні апарати самообслуговування, які можна встановлювати, як у закритих приміщеннях, так і у відкритих приміщеннях, навісах, стовпах, на вулицях. Апарат самообслуговування працює більш стабільно тому що не містить операційної системи, а програма, що внесена до його пам'яті виконує суворо прописані в неї дії, що зменшує кількість «зависань» та збоїв. Використання модуля управління пристроями і обробки даних на основі мікроконтролера знижує вартість апарату самообслуговування і дає можливість замінити монітор, модуль зв'язку, антивандальну панель на більш дешевші пристрої, що автоматично призводить до зниження собівартості і габаритних розмірів апарату у декілька разів. Апарат побудований на базі мікроконтролера вживає мало електроенергії і дає можливість управляти живленням всіх пристроїв, через що з'являється можливість організувати за допомогою акумуляторної батареї безперебійну роботу апарату протягом 3-6 діб у залежності від кількості здійснених операцій клієнтів щодо поповнення рахунків. 44645 4 Розміщення апаратів поповнення рахунку міських стовпах освітлення для отримання безкоштовного для власника апарату світла для клієнта на майданчику перед апаратом у нічні часи доби та приховування у стовпах акумуляторів струму від зловмисників знижує ймовірність актів вандалізму чи крадіжки та робить зручним для клієнтів - як для пішоходів, так і для водіїв та пасажирів власного автотранспорту. Подальша сутність запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображене наступне: Фіг.1 - структурна схема запропонованого апарату самообслуговування для поповнення рахунків клієнтів; Фіг.2 - схема розміщення апарату самообслуговування на стовпах. Апарат самообслуговування 1 містить модуль автоматизованого зв'язку 2 з'єднаний з мікроконтролером 3, виконуючим функцію модулю управління пристроями та обробки даних, з модулем приймання та перевірки банкнот 4, з модулем для друкування 5 фіскальних чеків, та може комплектуватися з додатковою системою захисту 6. Апарат самообслуговування наділений блоком безперебійного живлення 7 його електричним струмом та акумулятором 8 електричного струму. Апарати самообслуговування 1 доцільно (але не обов'язково) розміщувати на міських стовпах освітлення 9 для отримання безкоштовного для власника апарату самообслуговування 1 світла для клієнта на майданчику перед апаратом самообслуговування 1 у нічні часи доби. Крім того, враховуючи, що звичайні бетонні чи металеві стовпи освітлення 9 виготовляються порожнистими, в них зручно приховувати акумулятори 8 електричного струму від зловмисників та від атмосферних опадів. Запропонований апарат працює на такий спосіб: В апарат самообслуговування 1 вводиться номер телефону або номер рахунку клієнта, який необхідно поповнити. Апарат самообслуговування 1 відсилає номер телефону або номер рахунку клієнта до процесингового центру. У процесингому центрі трансакції присвоюється фіскальний номер, який відсилається на відповідний апарат самообслуговування 1. Після отримання фіскального номеру в апарат самообслуговування 1 вводяться гроші через модуль приймання та перевірки банкнот 4. Після цього апарат самообслуговування ё відсилає суму трансакції до процесингового центру. Одночасно з цим апарат самообслуговування 1 друкує за допомогою модулю друкування 5 фіскальний чек, на якому відображується фіскальний номер трансакції, номер телефону або рахунку клієнта та сума трансакції. Суттєва відмінність запропонованого технічного рішення від раніш відомих полягає в тому, що у якості модулю управління пристроями та обробки даних використаний мікроконтролер, та в тому, що апарат самообслуговування наділений блоком безперебійного живлення електрич 5 ним струмом та акумулятором електричного струму. Вказані відмінності, у сукупності, дозволили забезпечити стабільність роботи апарата через наявність блока безперебійного постачання електричного струму, суттєво знизити вартість апарату через відмові від комп'ютера у його складі, а також через останню обставину знизити привабливість апарату для зловмисників, що дозволяє безпечно розміщувати його на вулицях та відкритих майданчиках, через що, запропонований апарат можна вважати дійсно універсальним. Жоден з відомих терміналів та систем не може володіти відзначеними властивостями, оскільки у своїх конструкціях використовують комп'ютери, що потребують відповідного ліцензійного програмного забезпечення, та через цю обставину, потребують дотримання с особливих умов експлуатації за температурою та вологістю довкілля, зберігання під зловмисників. Запропоноване технічне рішення перевірене на практиці, складається із звичайних і відомих вузлів, не містить будь-яких елементів, деталей чи вузлів, які неможливо було б відтворити на сучасному етапі розвитку виробництва, зокрема, електронного машинобудування, отже, прийнятне для промислового застосування, має певні переваги перед відомими апаратами аналогічного призначення через запропоновані конструктивні зміни, що підтверджує технічного результату об'єкту, що заявляється, в відомих джерелах інформації не виявлено подібних універсальних апаратів самообслуговування для поповнення рахунків клієнтів із зазначеними у пропозиції суттєвими ознаками, а тому, вважається таким, що може отримати правовий захист. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - підвищення надійності роботи апарату самообслуговування за рахунок заміни комп'ютера на мікроконтролер та оснащення модулем безперебійного живлення; - стабільність роботи апарату самообслуговування за рахунок того, що не містить операційної системи, а програма, що внесена до його пам'яті виконує суворо прописані в неї дії, що зменшує кількість «зависань» та збоїв; - розширення безпечної зони для розміщення апаратів у містах за рахунок нечутливість апаратів, зокрема, мікроконтролерів до температури та вологості довкілля; - зменшення витрати електроенергії за рахунок виготовлення апарату на базі мікроконтролера; - отримання безкоштовного освітлення майданчика біля апарату за рахунок розміщення останнього на міських стовпах вуличного освітлення; 44645 6 - зниження злочинності, спрямованої на руйнування апаратів за рахунок відсутності в них комп’ютерів та приховуванні акумуляторів у стовпах освітлення; - зменшення габаритних розмірів у декілька разів через використання замість комп'ютера мікроконтролера. Соціальний ефект від використання запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок підвищення якості обслуговування клієнтів та зручності користування апаратом у будь-який час доби розташування апаратів на тротуарах на стовпах освітлення. Економічний ефект від використання запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок зниження вартості апарату самообслуговування для поповнення рахунків клієнтів через заміну комп'ютера, монітору, модулю зв'язку, антивандальної панелі на більш дешевші і надійні пристрої, що автоматично призводить до зниження собівартості апарату самообслуговування. Після опису запропонованої універсального апарату самообслуговування для поповнення рахунків клієнтів, фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним будучи представленим даним прикладом. Численні можливі модифікації апарату, зокрема конструкцій модулів, можуть змінюватися у залежності від досягнень науки і техніки, та, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є те, що до складу апарату доданий модуль безперебійного живлення з акумуляторами, розташованими всередині стовпів освітлення, а також традиційно використовуваний комп'ютер замінено на мікропроцесор, і саме ці обставини дозволила надбати запропонованому апарату самообслуговування перераховані вище і інші переваги. Зміна запропонованого принципу універсальності і надійності роботи апарату самообслуговування на інші, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інші, подібно описаному апарату, вже не вимагатиме будь-якого творчого підходу від конструкторів і інженерів, і не може вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. 7 Комп’ютерна верстка Н. Лиcенко 44645 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
