Контейнер з гнучким шарніром (варіанти) та спосіб виготовлення такого контейнера

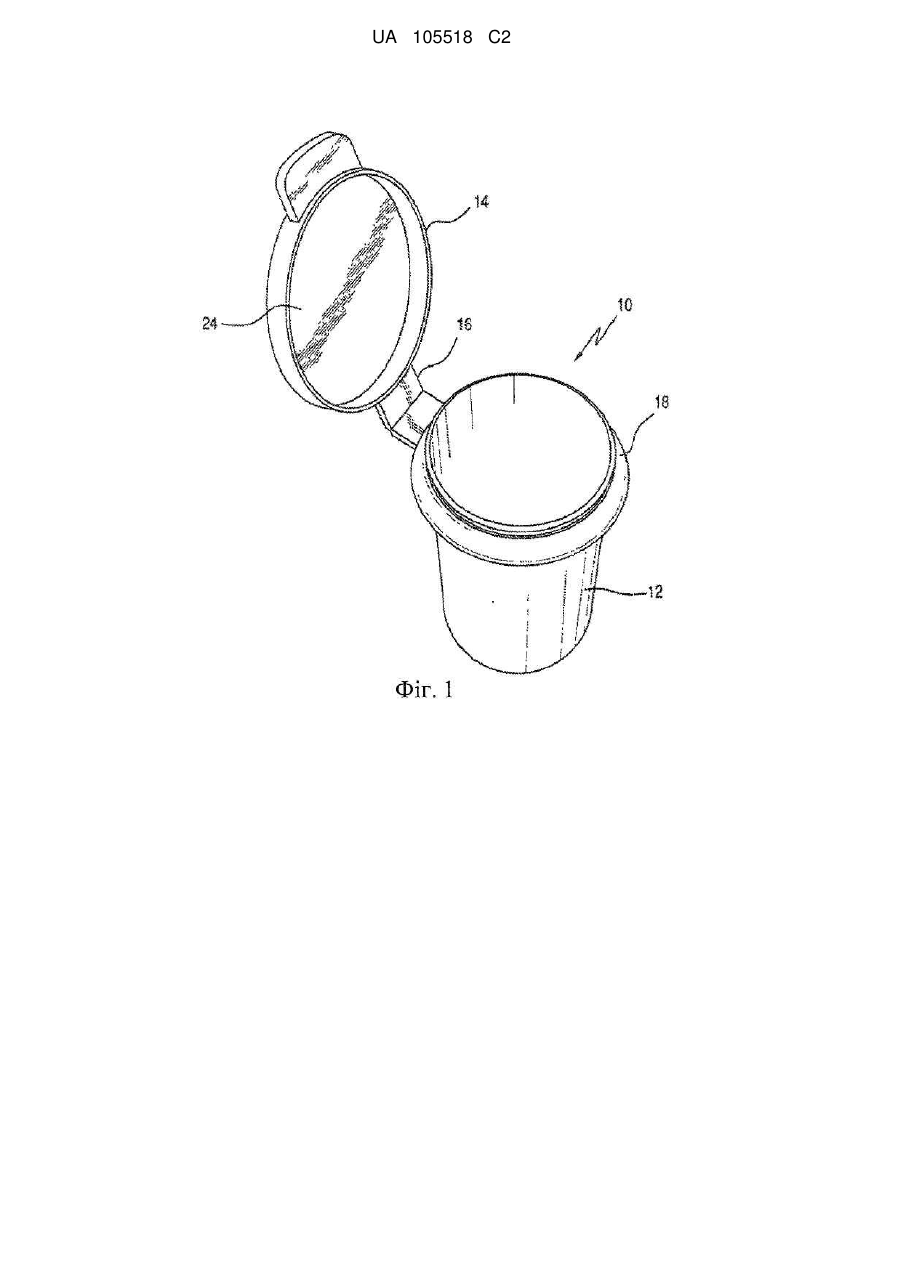

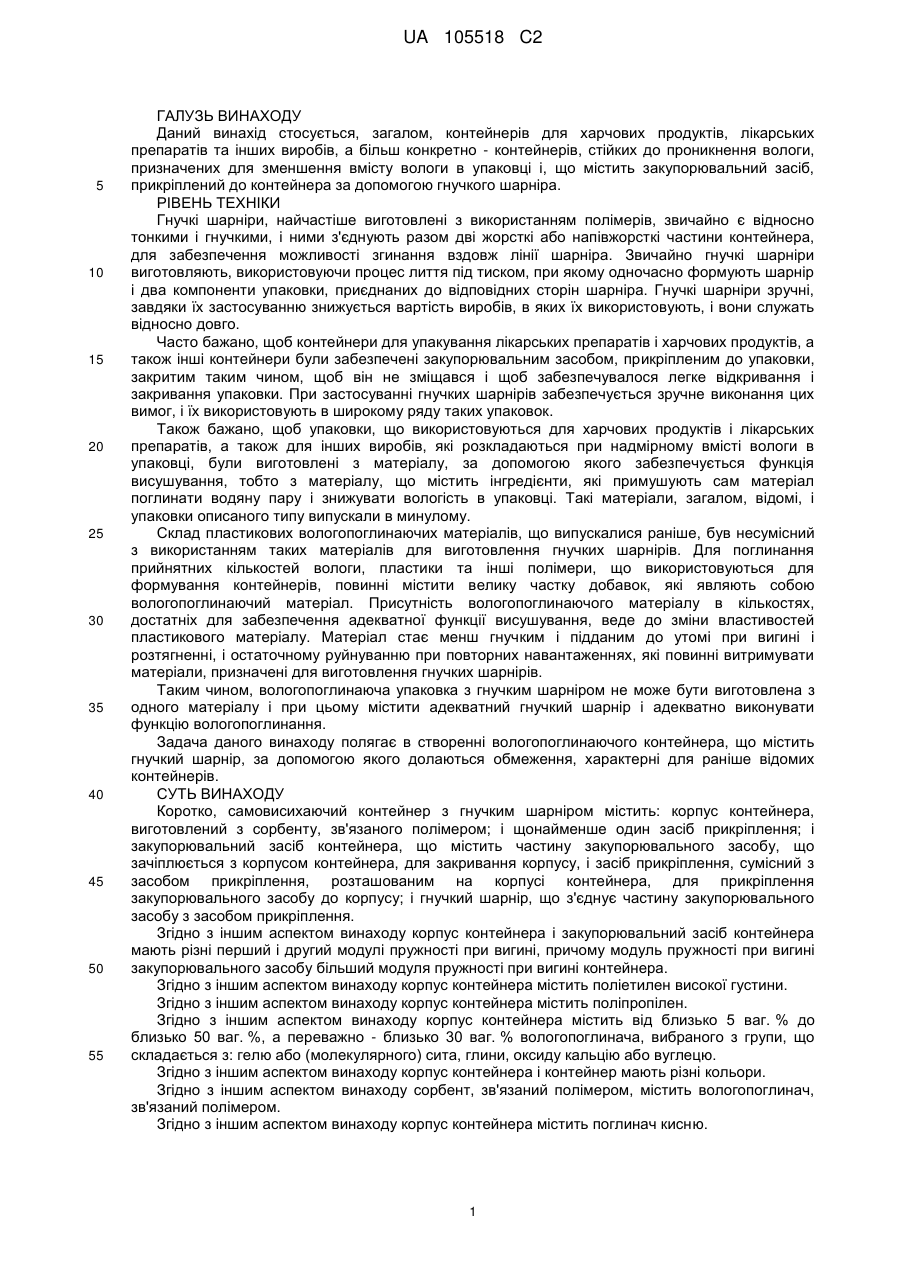

Реферат: Самовисихаючий контейнер з гнучким шарніром, що містить: корпус контейнера, виготовлений з сорбенту, зв'язаного полімером; і щонайменше один засіб прикріплення; і закупорювальний засіб контейнера, що містить частину закупорювального засобу, яка зачіплюється з корпусом контейнера для закривання корпусу, і засіб прикріплення, сумісний з засобом прикріплення, розташованим на корпусі контейнера, для прикріплення закупорювального засобу до корпусу; і гнучкий шарнір, за допомогою якого частина закупорювального засобу приєднана до пристрою прикріплення. UA 105518 C2 (12) UA 105518 C2 UA 105518 C2 5 10 15 20 25 30 35 40 45 50 55 ГАЛУЗЬ ВИНАХОДУ Даний винахід стосується, загалом, контейнерів для харчових продуктів, лікарських препаратів та інших виробів, а більш конкретно - контейнерів, стійких до проникнення вологи, призначених для зменшення вмісту вологи в упаковці і, що містить закупорювальний засіб, прикріплений до контейнера за допомогою гнучкого шарніра. РІВЕНЬ ТЕХНІКИ Гнучкі шарніри, найчастіше виготовлені з використанням полімерів, звичайно є відносно тонкими і гнучкими, і ними з'єднують разом дві жорсткі або напівжорсткі частини контейнера, для забезпечення можливості згинання вздовж лінії шарніра. Звичайно гнучкі шарніри виготовляють, використовуючи процес лиття під тиском, при якому одночасно формують шарнір і два компоненти упаковки, приєднаних до відповідних сторін шарніра. Гнучкі шарніри зручні, завдяки їх застосуванню знижується вартість виробів, в яких їх використовують, і вони служать відносно довго. Часто бажано, щоб контейнери для упакування лікарських препаратів і харчових продуктів, а також інші контейнери були забезпечені закупорювальним засобом, прикріпленим до упаковки, закритим таким чином, щоб він не зміщався і щоб забезпечувалося легке відкривання і закривання упаковки. При застосуванні гнучких шарнірів забезпечується зручне виконання цих вимог, і їх використовують в широкому ряду таких упаковок. Також бажано, щоб упаковки, що використовуються для харчових продуктів і лікарських препаратів, а також для інших виробів, які розкладаються при надмірному вмісті вологи в упаковці, були виготовлені з матеріалу, за допомогою якого забезпечується функція висушування, тобто з матеріалу, що містить інгредієнти, які примушують сам матеріал поглинати водяну пару і знижувати вологість в упаковці. Такі матеріали, загалом, відомі, і упаковки описаного типу випускали в минулому. Склад пластикових вологопоглинаючих матеріалів, що випускалися раніше, був несумісний з використанням таких матеріалів для виготовлення гнучких шарнірів. Для поглинання прийнятних кількостей вологи, пластики та інші полімери, що використовуються для формування контейнерів, повинні містити велику частку добавок, які являють собою вологопоглинаючий матеріал. Присутність вологопоглинаючого матеріалу в кількостях, достатніх для забезпечення адекватної функції висушування, веде до зміни властивостей пластикового матеріалу. Матеріал стає менш гнучким і підданим до утомі при вигині і розтягненні, і остаточному руйнуванню при повторних навантаженнях, які повинні витримувати матеріали, призначені для виготовлення гнучких шарнірів. Таким чином, вологопоглинаюча упаковка з гнучким шарніром не може бути виготовлена з одного матеріалу і при цьому містити адекватний гнучкий шарнір і адекватно виконувати функцію вологопоглинання. Задача даного винаходу полягає в створенні вологопоглинаючого контейнера, що містить гнучкий шарнір, за допомогою якого долаються обмеження, характерні для раніше відомих контейнерів. СУТЬ ВИНАХОДУ Коротко, самовисихаючий контейнер з гнучким шарніром містить: корпус контейнера, виготовлений з сорбенту, зв'язаного полімером; і щонайменше один засіб прикріплення; і закупорювальний засіб контейнера, що містить частину закупорювального засобу, що зачіплюється з корпусом контейнера, для закривання корпусу, і засіб прикріплення, сумісний з засобом прикріплення, розташованим на корпусі контейнера, для прикріплення закупорювального засобу до корпусу; і гнучкий шарнір, що з'єднує частину закупорювального засобу з засобом прикріплення. Згідно з іншим аспектом винаходу корпус контейнера і закупорювальний засіб контейнера мають різні перший і другий модулі пружності при вигині, причому модуль пружності при вигині закупорювального засобу більший модуля пружності при вигині контейнера. Згідно з іншим аспектом винаходу корпус контейнера містить поліетилен високої густини. Згідно з іншим аспектом винаходу корпус контейнера містить поліпропілен. Згідно з іншим аспектом винаходу корпус контейнера містить від близько 5 ваг. % до близько 50 ваг. %, а переважно - близько 30 ваг. % вологопоглинача, вибраного з групи, що складається з: гелю або (молекулярного) сита, глини, оксиду кальцію або вуглецю. Згідно з іншим аспектом винаходу корпус контейнера і контейнер мають різні кольори. Згідно з іншим аспектом винаходу сорбент, зв'язаний полімером, містить вологопоглинач, зв'язаний полімером. Згідно з іншим аспектом винаходу корпус контейнера містить поглинач кисню. 1 UA 105518 C2 5 10 15 20 25 30 35 40 45 50 55 Згідно з ще одним аспектом винаходу засіб прикріплення закупорювального засобу містить кільце. Згідно з ще одним аспектом винаходу кільце містить множину отворів. Згідно з ще одним аспектом винаходу засіб прикріплення, розташований на корпусі контейнера, містить множину виступів, які можуть бути введені у множину отворів. Згідно з ще одним додатковим аспектом винаходу засіб прикріплення, розташований на корпусі контейнера, містить звужувану ділянку. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Нові аспекти винаходу представлені конкретніше в прикладеній формулі винаходу. Сам винахід разом з додатковими його цілями і перевагами може бути більш чітко зрозумілий після ознайомлення з подальшим докладним описом переважних в цей час варіантів виконання винаходу в поєднанні з прикладеними кресленнями, на яких зображено: Фіг. 1 і 2 - вигляди в перспективі (в різних ракурсах) контейнера за винаходом; Фіг. 3 - окремі вигляди в перспективі корпусу контейнера і закупорювального засобу контейнера; Фіг. 4 і 5 - вигляди в перспективі закупорювального засобу контейнера в зборі на корпусі контейнера; Фіг. 6 - вигляд в перспективі корпусу контейнера і закупорювального засобу контейнера, що містить відповідні отвори і виступи для прикріплення закупорювального засобу контейнера до корпусу контейнера; Фіг. 7A і 7B - вигляд збоку контейнера згідно з іншим варіантом виконання даного винаходу, виготовленого за допомогою двостадійного лиття під тиском. ДОКЛАДНИЙ ОПИС ВИНАХОДУ Контейнер за винаходом зображений в перспективі на Фіг. 1. Контейнер, загалом позначений позицією 10, містить корпус 12 контейнера і закупорювальний засіб 14 контейнера, що містить кришку і засіб 18 прикріплення, встановлений в зібраному стані на корпусі. Гнучкий шарнір 16 з'єднаний з кришкою 24 і з засобом 18 прикріплення. Гнучкий шарнір 16 переважно містить потовщені частини 28, 30, прикріплені до кришки 24 закупорювального засобу і до засобу 18 прикріплення, і стоншену шарнірну частину, розташовану між потовщеними частинами. Закупорювальний засіб 14, гнучкий шарнір 16 і засіб 18 прикріплення переважно виготовлені з полімерного матеріалу, наприклад: поліетилену, поліпропілену або іншого полімеру, що має властивості, придатні для виготовлення гнучкого шарніра. Корпус 12 контейнера переважно виготовлений з полімеру, наприклад: поліетилену високої густини або поліпропілену, або іншого полімеру, що характеризується низькою швидкістю проникнення водяної пари. У полімер введений вологопоглинач (осушувач), наприклад: силікагель, (молекулярне) сито, глина, оксид кальцію або вуглець, в кількості від близько 5 % до 50 %, переважно - близько 30 %. Замість вологопоглинача або додатково до вологопоглинача може бути введений поглинач кисню, наприклад, поглинач кисню на основі заліза. Можуть бути також введені ароматизовані полімери або гелі, де це доцільно, у конкретних випадках застосування. На Фіг. 3 окремо показані корпус 12 контейнера і закупорювальний засіб 14. Корпус 12, загалом, є циліндричним. Згідно з одним варіантом виконання винаходу корпус 12 є звужуваним, так що має трохи менший діаметр біля основи 20 і трохи більший діаметр біля відкритого краю 22. Відкритий край корпусу може містити трохи виступаючу назовні губу 26. Закупорювальний засіб 14 містить: кришку 24, яку переважно закривають защіпанням на відкритому краю 22 корпусу 12, можливо, що зачіплюється з губою 26; і кільцевий засіб 18 прикріплення в формі кола, що містить внутрішню поверхню 19, яка переважно звужується, для узгодження з конусністю корпусу 12. Кришка 24 і засіб 18 прикріплення з'єднані гнучким шарніром 16, що містить дві товсті частини 28, 30, з'єднані стоншеною частиною гнучкого шарніра, яка має меншу товщину, що становить близько 0,2-0,3 мм. Потовщені частини 28, 30 приєднані до кришки 24 і до засобу 18 прикріплення, відповідно. Точна форма гнучкого шарніра 16 не обмежена даним винаходом, і можна використати гнучкий шарнір будь-якої відомої конструкції. Розміри вибрані просто для прикладу, і їх можна варіювати залежно від матеріалів та інших чинників. Закупорювальний засіб 14 переважно сформований з чистого полімеру, тобто полімеру без вологопоглинаючої добавки або добавки, що поглинає кисень. Переважно, щоб засіб 18 прикріплення зручно сидів на корпусі 12 контейнера, коли його переміщують з ковзанням в кінцеве положення поблизу відкритого краю 22. Закупорювальний засіб 14 може бути виготовлений з поліетилену або поліпропілену, або з інших полімерних матеріалів. 2 UA 105518 C2 5 10 15 20 25 30 35 40 45 50 55 На Фіг. 4 і 5 показано, як закупорювальний засіб 14 контейнера розташовують на корпусі контейнера 12. Як показано на Фіг. 4, закупорювальний засіб 14 надівають з ковзанням на закритий кінець 20 корпусу 12 і, як показано на Фіг. 5, переміщують з ковзанням вгору до більшого відкритого краю 22, де його надійно закріплюють. Корпус 12 контейнера переважно є звужуваним, а внутрішня поверхня засобу 18 прикріплення має сумісну конусність. На Фіг. 6 показаний інший варіант виконання винаходу, в якому корпус 30 контейнера містить множину виступів 32, кожний з яких переважно, але не обов'язково, є скошеним або трикутним в поперечному перерізі і знаходиться на невеликій відстані від периферичного кільця 34, що розташоване поруч з верхнім відкритим краєм 44 корпусу 30 контейнера. Відповідний закупорювальний засіб 40 контейнера містить кришку 42, що зачіплюється з відкритим верхнім краєм 44 корпусу контейнера, і засіб прикріплення у вигляді кільцевої стрічки 46, що містить множину отворів 48, сформованих в ній, розташованих і виконаних по розмірах таким чином, щоб їх можна було сполучати з аналогічною множиною виступів 32 на корпусі 30 контейнера. У зображеному варіанті виконання отвори 48 є, загалом, прямокутними в поперечному перерізі. Повинно бути зрозуміло, що виступів може бути менше, ніж отворів. Кришка 42 закупорювального засобу контейнера з'єднана гнучким шарніром 50 з засобом прикріплення, або ободом, 46. Корпус 30 контейнера і закупорювальний засіб 40 контейнера сформовані з матеріалів, згаданих при описі відповідних елементів, поданих на Фіг. 1-5. Хоча, запропонований у винаході, може бути сформований з двох частин, як це описано вище, згідно з іншим варіантом виконання винаходу контейнер сформований як одна частина з використанням двостадійного процесу формування. Нижня частина 12 контейнера 10 (див. Фіг. 7A і 7B) сформована за допомогою заповнення частини прес-форми пластиковим матеріалом вже описаного типу, який містить вологопоглинач, і без тверднення цієї частини або без витягування її з прес-форми, формують верхню частину контейнера і кришку 14, впорскуючи в порожнину прес-форми пластиковий матеріал вже розглянутого типу без вологопоглинаючої добавки. Пластикові матеріали для формування двох компонентів потрібно вибирати таким чином, щоб вони були сумісні, тобто щоб з них вийшов один, по суті безперервний корпус з матеріалу з добавкою в нижній частині, але не у верхній частині, і кришка. В альтернативному варіанті виконання при тристадійному процесі формування кришка 14 може також містити вологопоглинаючу добавку, і тільки шарнірна частина 16 повинна бути залишена без добавки. Хоча винахід описаний з посиланнями на деякі переважні в цей час варіанти його виконання, фахівцями в даній галузі можуть бути запропоновані різні його модифікації і зміни, але автори передбачають, що формула винаходу охоплює такі модифікації і зміни. Наприклад, корпус може мати різні форми і розміри, наприклад: круглу, овальну, квадратну і подібні форми. Хоча описана конкретна конструкція виступів і отворів, можна також використати і інші конструкції защіпок, наприклад, канавку в кільцевому елементі швидше, ніж отвір. Крім того, засіб прикріплення на корпусі контейнера і засіб прикріплення в закупорювальному засобі контейнера можуть бути деталями, які можуть бути з'єднані разом за допомогою зварювання, склеювання і т. п. Хоча об'єкт винаходу показаний з виступами на корпусі контейнера і отворами в кільці, конструкцію можна змінити таким чином, щоб отвори були в корпусі контейнера, а виступи - на кільці. Матеріали можна вибирати таким чином, щоб їх можна було приварювати один до одного або за допомогою нагрівання, або за допомогою ультразвуку. Корпус контейнера і верх можна також спільно екструдувати, використовуючи різні матеріали. Сама кришка може містити деталі, що вказують на несанкціоноване проникнення, і/або закупорювальні засоби типу защіпок і замків. Корпус контейнера, верх або вони обидва можуть бути покриті фарбами для розпізнавання типу і поглинаючої здатності вологопоглинача і/або поглинача кисню, і/або інших поглиначів, що знаходиться в корпусі контейнера. Заявники встановили, що присутність вологопоглинача або поглинача кисню в корпусі контейнера поліпшує властивості корпусу, а саме властивості, що стосуються деформації і усадки. Хоча поліпропілен є ефективним вологобар'єром, він не є переважним матеріалом для виготовлення корпусу контейнера, оскільки він має високі показники деформації і усадки. Той же матеріал, якщо він містить вологопоглинаючий матеріал за винаходом, має значно поліпшені показники деформації і усадки. Як вже було розглянуто, корпус контейнера може містити матеріал, що поглинає водяну пару, матеріал, який поглинає кисень, матеріал, який поглинає запах, ароматизуючий матеріал, або комбінацію двох або більше матеріалів. 3 UA 105518 C2 Контейнери за винаходом, придатні в фармацевтичній галузі, для упакування діагностичних індикаторних смужок, як упаковка для слухових апаратів і для упакування тістечок і/або цукерок, а також будь-яких інших харчових продуктів, де бажане видалення вологи з упаковки. 5 ФОРМУЛА ВИНАХОДУ 1. Контейнер з гнучким шарніром, що містить: корпус контейнера, що містить сорбент, зв'язаний полімером, і щонайменше один засіб прикріплення; і закупорювальний засіб контейнера, що містить частину, яка зачіплюється з корпусом контейнера і закриває корпус; і засіб прикріплення, сумісний з засобом прикріплення, що знаходиться на корпусі контейнера, для прикріплення закупорювального засобу до корпусу; і частину, що включає гнучкий шарнір, який з'єднує вказану частину закупорювального засобу із вказаним засобом прикріплення, причому контейнер є контейнером, який відформований литтям під тиском, при цьому корпус контейнера утворений з полімеру, який містить сорбент і виключає використання будь-якої окремої вставки, яка містить сорбент, а частина, яка включає гнучкий шарнір, відформована з іншого матеріалу, який відрізняється від матеріалу корпусу контейнера, і при цьому частина, яка включає гнучкий шарнір, не містить сорбенту. 2. Контейнер за п. 1, в якому вказані корпус і закупорювальний засіб характеризуються першим і другим модулями пружності при вигині, причому модуль пружності при вигині закупорювального засобу більше модуля пружності при вигині корпусу. 3. Контейнер за п. 1, корпус якого містить поліетилен високої щільності. 4. Контейнер за п. 1, корпус якого містить поліпропілен. 5. Контейнер за п. 3, в якому корпус контейнера містить від близько 5 ваг. % до близько 50 ваг. % вологопоглинача. 6. Контейнера за п. 5, корпус якого містить близько 30 ваг. % вологопоглинача. 7. Контейнер за п. 5, в якому вологопоглинач вибраний з групи, що складається з: гелю або (молекулярного) сита, глини, оксиду кальцію або вуглецю. 8. Контейнер за п. 1, в якому корпус і закупорювальний засіб мають різні кольори. 9. Контейнер за п. 1, в якому сорбент, зв'язаний полімером, являє собою вологопоглинач, зв'язаний полімером. 10. Контейнер за п. 1, в якому корпус контейнера містить поглинач кисню. 11. Контейнер за п. 10, в якому сорбент, зв'язаний полімером, містить вологопоглинач, зв'язаний полімером. 12. Контейнер за п. 1, в якому засіб прикріплення закупорювального засобу являє собою кільце. 13. Контейнер за п. 12, в якому кільце містить множину отворів. 14. Контейнер за п. 13, в якому засіб прикріплення на корпусі контейнера являє собою множину виступів, які можуть бути введені у множину отворів. 15. Контейнер за п. 1, в якому засіб прикріплення на корпусі контейнера містить звужувану ділянку. 16. Контейнер за п. 1, в якому гнучкий шарнір містить поліетилен, а щонайменше частина решти частини контейнера містить поліетилен з добавкою, яка поглинає кисень. 17. Контейнер за п. 1, в якому гнучкий шарнір і кришка містять поліетилен, а щонайменше частина решти частини контейнера містить поліетилен з добавкою, яка поглинає кисень. 18. Контейнер за п. 1, в якому по суті весь корпус контейнера відформований у вигляді єдиного шару, який містить зв'язаний полімером сорбент. 19. Спосіб виготовлення контейнера, який має корпус і гнучкий шарнір, що включає: лиття під тиском корпусу контейнера з першого матеріалу, що містить пластиковий матеріал, який містить добавку, що поглинає кисень або осушувач, і інтегрального з корпусом гнучкого шарніра, який містить пластиковий матеріал, що не містить добавку, яка поглинає кисень, або осушувача, причому корпус контейнера виконаний з єдиного шару сорбенту, який зв'язаний полімером і виключає використання будь-якої окремої вставки, що містить сорбент. 20. Спосіб за п. 19, в якому стадія лиття під тиском включає двостадійний процес лиття під тиском, в якому матеріал, що містить добавку, яка поглинає кисень, упорскують на одній стадії, а матеріал, що не містить добавку, яка поглинає кисень, упорскують на іншій стадії. 21. Спосіб за п. 20, в якому на одній стадії формують щонайменше частину контейнера, а на іншій стадії формують щонайменше гнучкий шарнір. 22. Спосіб за п. 19, в якому стадія лиття під тиском включає тристадійний процес формувань, при якому матеріал, що включає добавку, яка поглинає кисень, або осушувач, формують на 4 UA 105518 C2 одній стадії для утворення корпусу контейнера, матеріал, який не містить добавки, що поглинає кисень, або осушувача, формують на іншій стадії для утворення гнучкого шарніра, і матеріал, що включає добавку, яка поглинає кисень, або осушувач, формують на додатковій стадії для утворення кришки, яка зачіплюється з корпусом контейнера. 23. Контейнер, відформований литтям під тиском, який містить корпус контейнера і гнучкий шарнір, виконаний за одне ціле з корпусом контейнера, причому корпус контейнера виконаний з єдиного шару пластикового матеріалу, що містить осушувач і виключає використання будь-якої окремої вставки, що містить осушувач, а гнучкий шарнір містить пластиковий матеріал без осушувача. 24. Контейнер за п. 23, який додатково містить кришку, яка виконана за одне ціле з гнучким шарніром і зачіплюється з корпусом контейнера. 25. Контейнер за п. 24, в якому вказана кришка виконана з пластикового матеріалу, що містить осушувач. 5 UA 105518 C2 6 UA 105518 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
