Модернізований броньований транспортний засіб для підрозділів з охорони громадського порядку

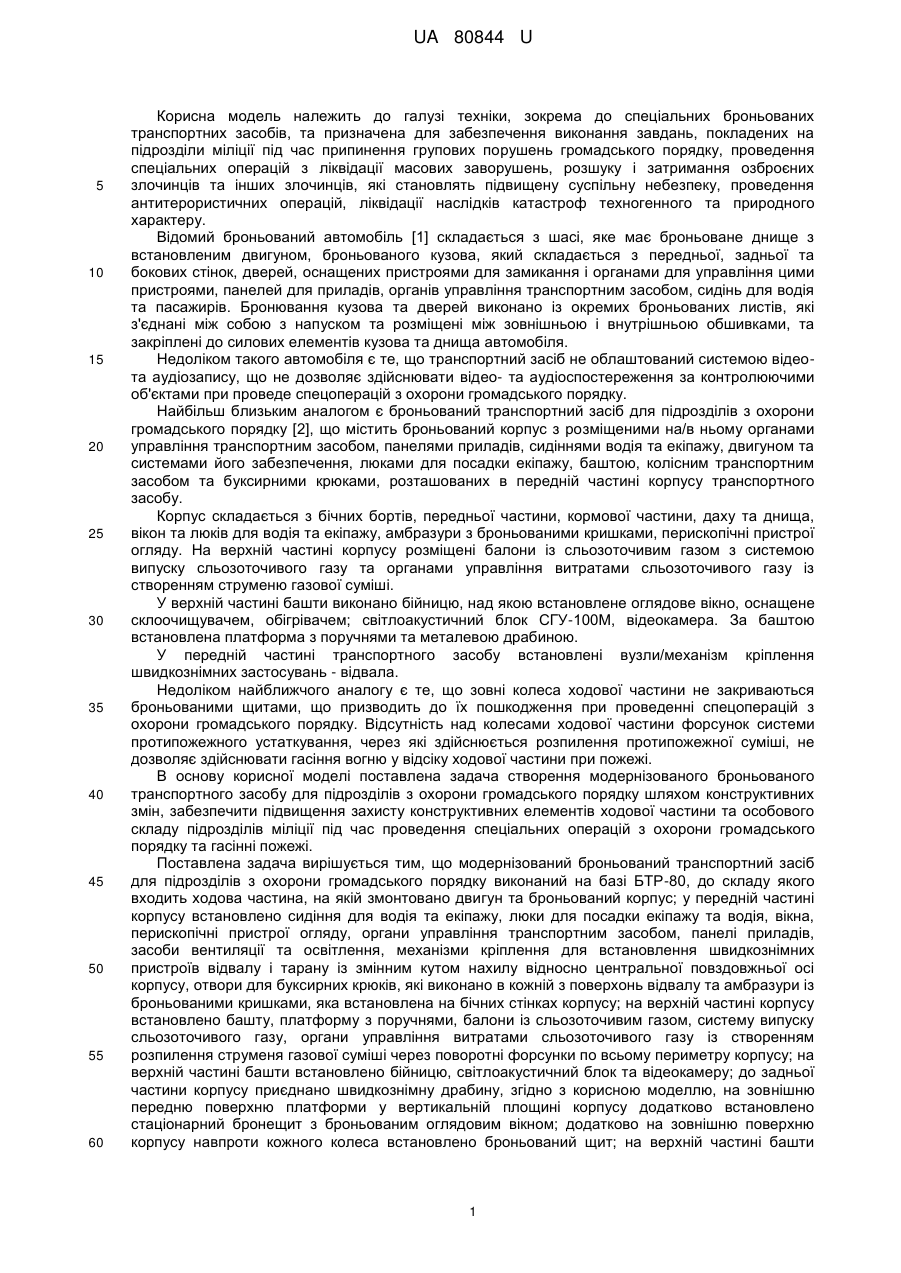

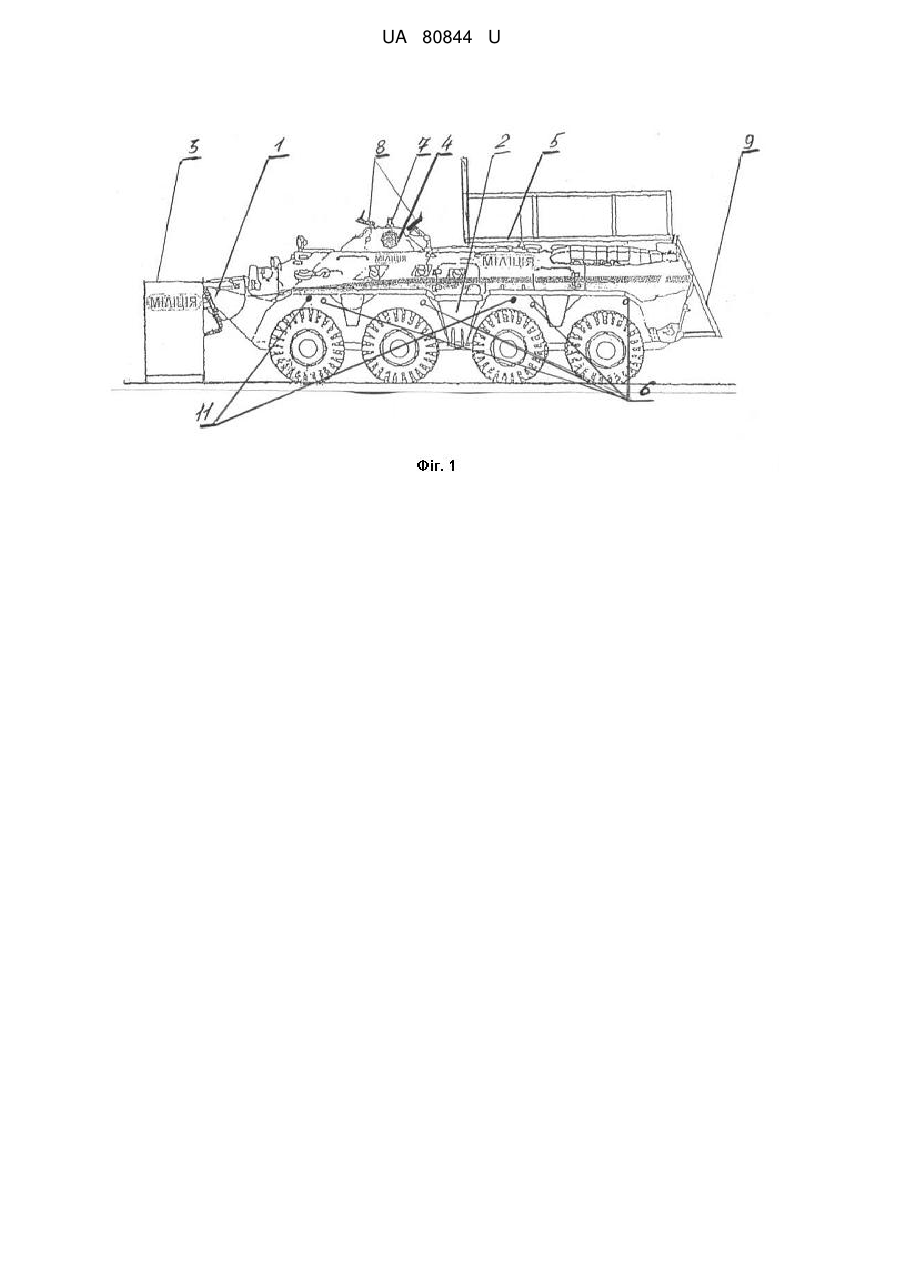

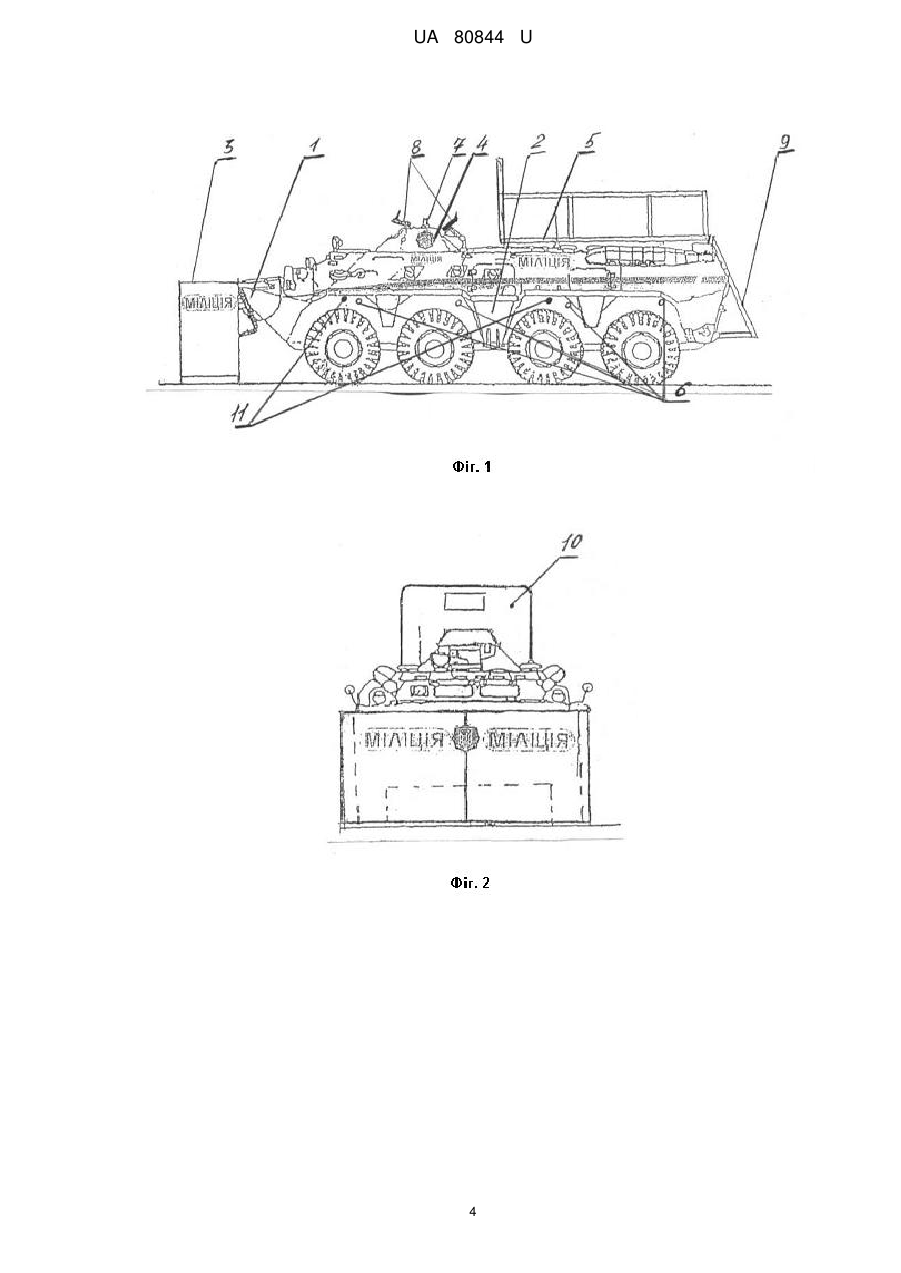

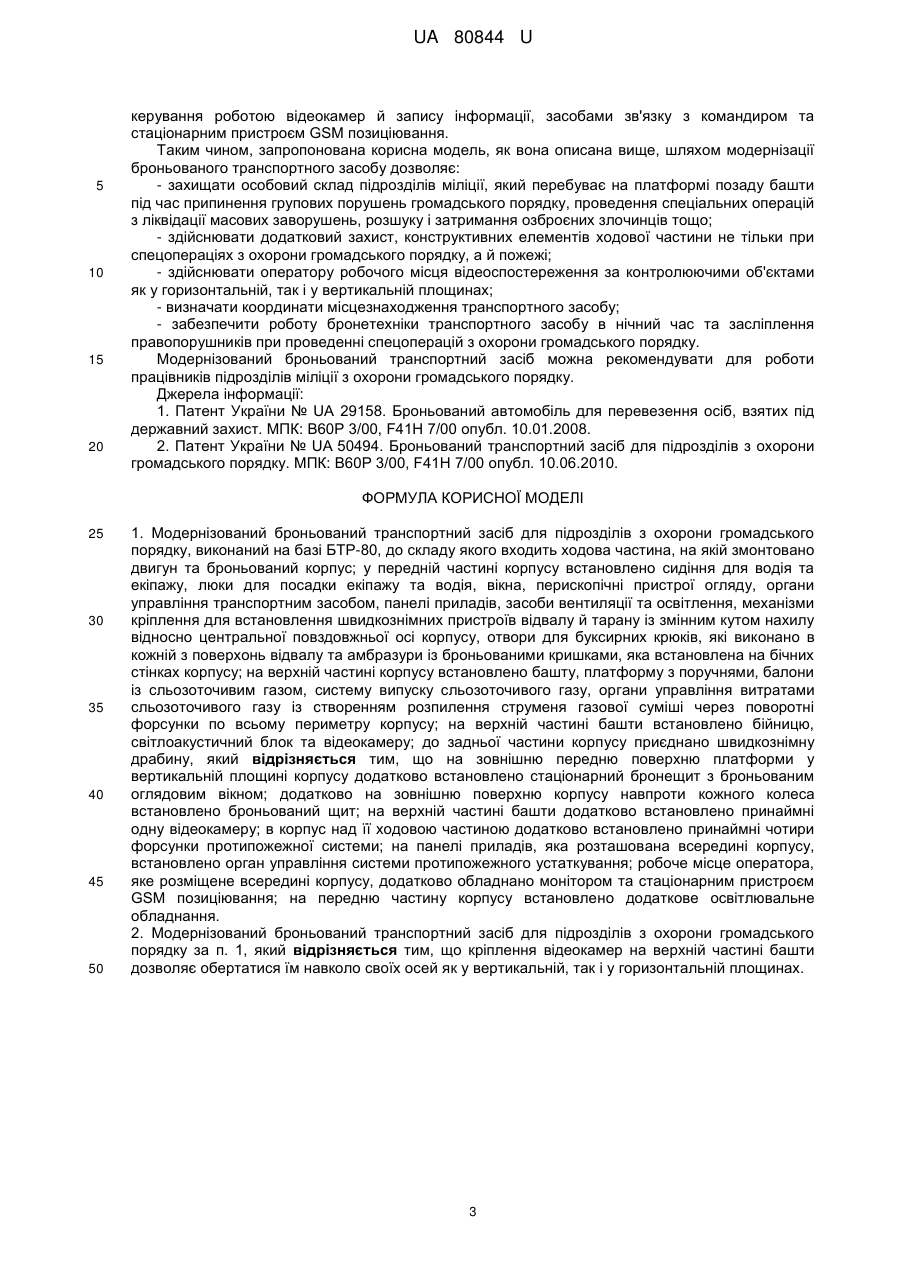

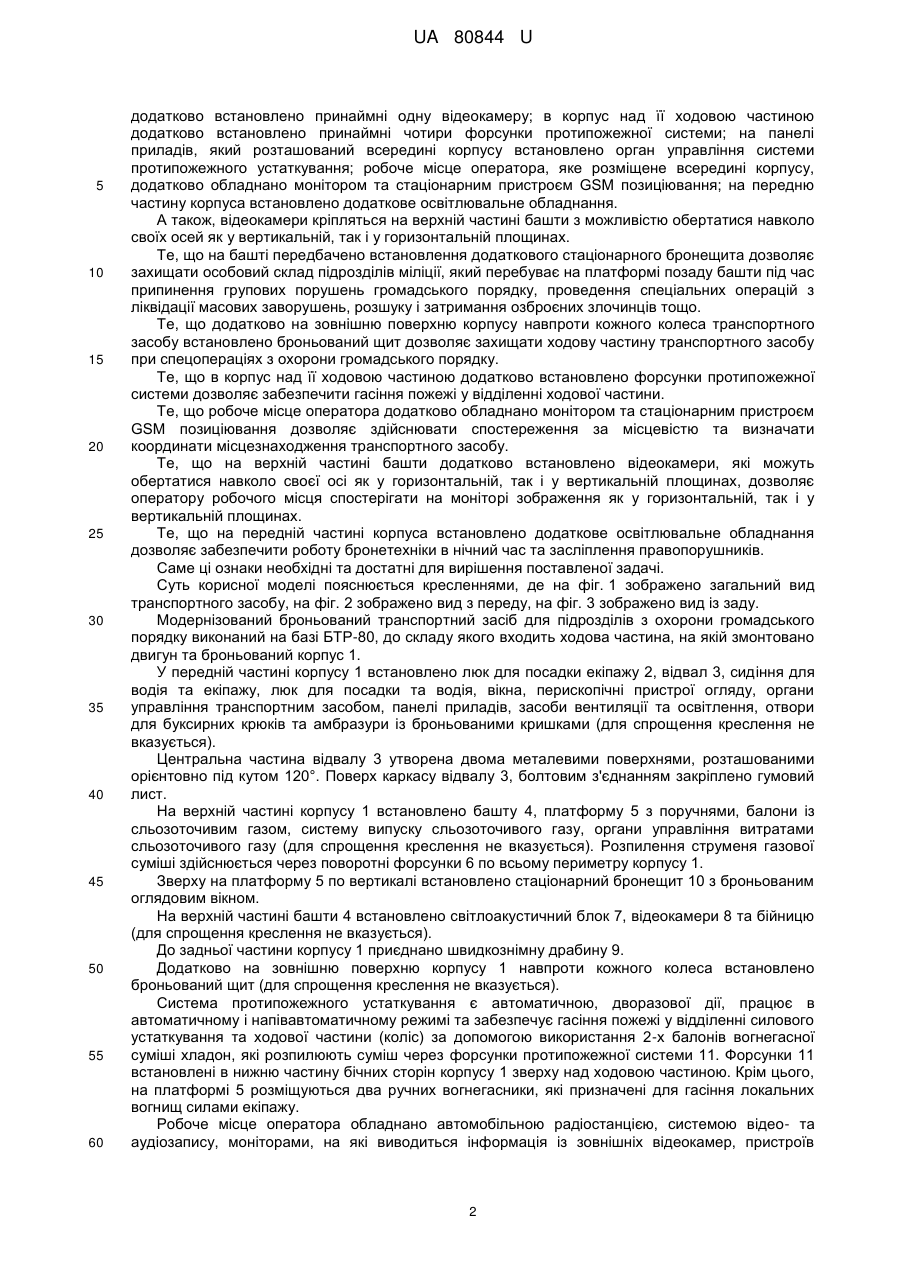

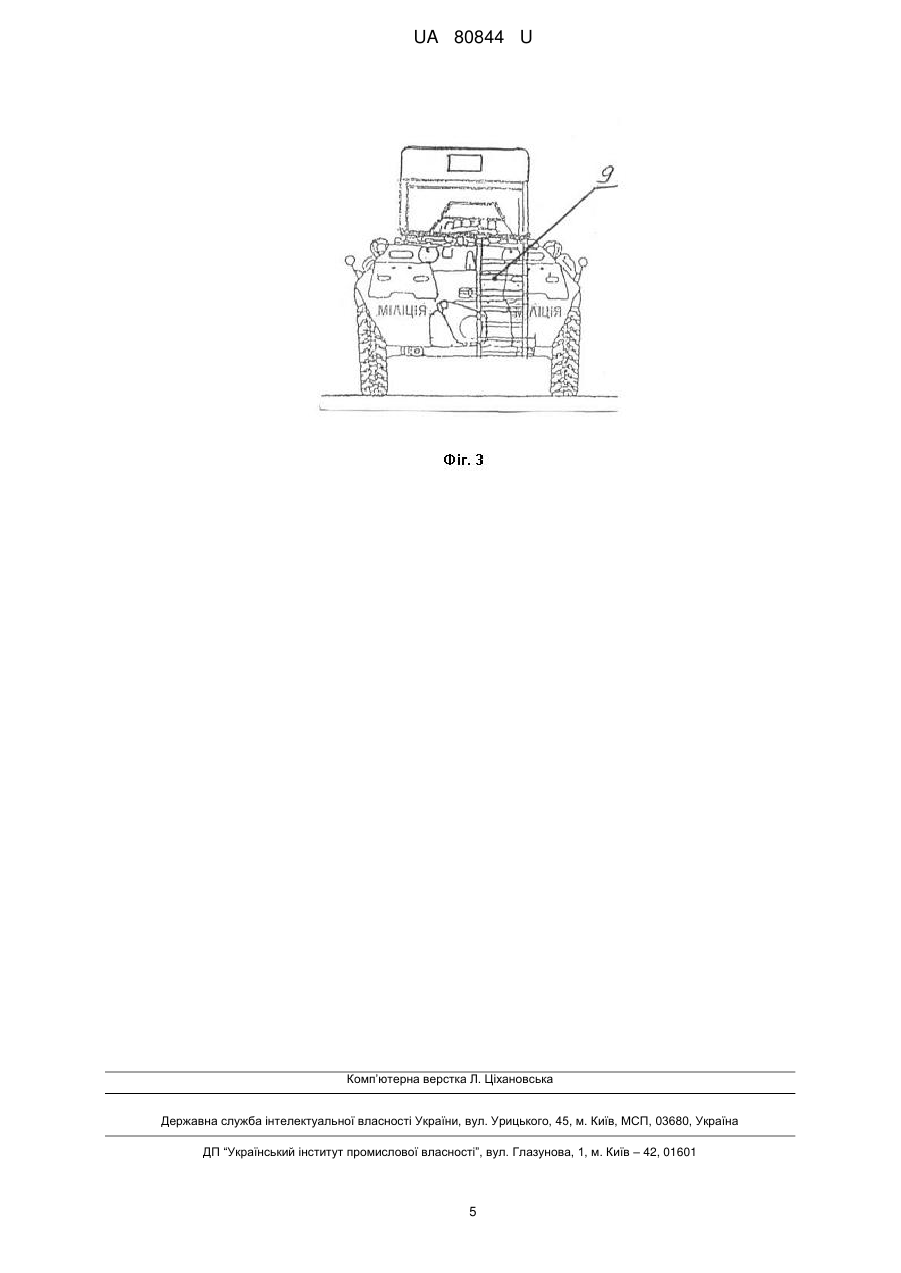

Реферат: Модернізований броньований транспортний засіб для підрозділів з охорони громадського порядку виконаний на базі БТР-80, до складу якого входить ходова частина, на якій змонтовано двигун та броньований корпус; у передній частині корпусу встановлено сидіння для водія та екіпажу, люки для посадки екіпажу та водія, вікна, перископічні пристрої огляду, органи управління транспортним засобом, панелі приладів, засоби вентиляції та освітлення, механізми кріплення для встановлення швидкознімних пристроїв відвалу й тарану із змінним кутом нахилу відносно центральної повздовжньої осі корпусу, отвори для буксирних крюків. на верхній частині корпусу встановлено башту, платформу з поручнями, балони із сльозоточивим газом. На верхній частині башти встановлено бійницю, світлоакустичний блок та відеокамеру. Кріплення відеокамер на верхній частині башти дозволяє обертатися їм навколо своїх осей як у вертикальній, так і у горизонтальній площинах. UA 80844 U (54) МОДЕРНІЗОВАНИЙ БРОНЬОВАНИЙ ТРАНСПОРТНИЙ ЗАСІБ ДЛЯ ПІДРОЗДІЛІВ З ОХОРОНИ ГРОМАДСЬКОГО ПОРЯДКУ UA 80844 U UA 80844 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, зокрема до спеціальних броньованих транспортних засобів, та призначена для забезпечення виконання завдань, покладених на підрозділи міліції під час припинення групових порушень громадського порядку, проведення спеціальних операцій з ліквідації масових заворушень, розшуку і затримання озброєних злочинців та інших злочинців, які становлять підвищену суспільну небезпеку, проведення антитерористичних операцій, ліквідації наслідків катастроф техногенного та природного характеру. Відомий броньований автомобіль [1] складається з шасі, яке має броньоване днище з встановленим двигуном, броньованого кузова, який складається з передньої, задньої та бокових стінок, дверей, оснащених пристроями для замикання і органами для управління цими пристроями, панелей для приладів, органів управління транспортним засобом, сидінь для водія та пасажирів. Бронювання кузова та дверей виконано із окремих броньованих листів, які з'єднані між собою з напуском та розміщені між зовнішньою і внутрішньою обшивками, та закріплені до силових елементів кузова та днища автомобіля. Недоліком такого автомобіля є те, що транспортний засіб не облаштований системою відеота аудіозапису, що не дозволяє здійснювати відео- та аудіоспостереження за контролюючими об'єктами при проведе спецоперацій з охорони громадського порядку. Найбільш близьким аналогом є броньований транспортний засіб для підрозділів з охорони громадського порядку [2], що містить броньований корпус з розміщеними на/в ньому органами управління транспортним засобом, панелями приладів, сидіннями водія та екіпажу, двигуном та системами його забезпечення, люками для посадки екіпажу, баштою, колісним транспортним засобом та буксирними крюками, розташованих в передній частині корпусу транспортного засобу. Корпус складається з бічних бортів, передньої частини, кормової частини, даху та днища, вікон та люків для водія та екіпажу, амбразури з броньованими кришками, перископічні пристрої огляду. На верхній частині корпусу розміщені балони із сльозоточивим газом з системою випуску сльозоточивого газу та органами управління витратами сльозоточивого газу із створенням струменю газової суміші. У верхній частині башти виконано бійницю, над якою встановлене оглядове вікно, оснащене склоочищувачем, обігрівачем; світлоакустичний блок СГУ-100М, відеокамера. За баштою встановлена платформа з поручнями та металевою драбиною. У передній частині транспортного засобу встановлені вузли/механізм кріплення швидкознімних застосувань - відвала. Недоліком найближчого аналогу є те, що зовні колеса ходової частини не закриваються броньованими щитами, що призводить до їх пошкодження при проведенні спецоперацій з охорони громадського порядку. Відсутність над колесами ходової частини форсунок системи протипожежного устаткування, через які здійснюється розпилення протипожежної суміші, не дозволяє здійснювати гасіння вогню у відсіку ходової частини при пожежі. В основу корисної моделі поставлена задача створення модернізованого броньованого транспортного засобу для підрозділів з охорони громадського порядку шляхом конструктивних змін, забезпечити підвищення захисту конструктивних елементів ходової частини та особового складу підрозділів міліції під час проведення спеціальних операцій з охорони громадського порядку та гасінні пожежі. Поставлена задача вирішується тим, що модернізований броньований транспортний засіб для підрозділів з охорони громадського порядку виконаний на базі БТР-80, до складу якого входить ходова частина, на якій змонтовано двигун та броньований корпус; у передній частині корпусу встановлено сидіння для водія та екіпажу, люки для посадки екіпажу та водія, вікна, перископічні пристрої огляду, органи управління транспортним засобом, панелі приладів, засоби вентиляції та освітлення, механізми кріплення для встановлення швидкознімних пристроїв відвалу і тарану із змінним кутом нахилу відносно центральної повздовжньої осі корпусу, отвори для буксирних крюків, які виконано в кожній з поверхонь відвалу та амбразури із броньованими кришками, яка встановлена на бічних стінках корпусу; на верхній частині корпусу встановлено башту, платформу з поручнями, балони із сльозоточивим газом, систему випуску сльозоточивого газу, органи управління витратами сльозоточивого газу із створенням розпилення струменя газової суміші через поворотні форсунки по всьому периметру корпусу; на верхній частині башти встановлено бійницю, світлоакустичний блок та відеокамеру; до задньої частини корпусу приєднано швидкознімну драбину, згідно з корисною моделлю, на зовнішню передню поверхню платформи у вертикальній площині корпусу додатково встановлено стаціонарний бронещит з броньованим оглядовим вікном; додатково на зовнішню поверхню корпусу навпроти кожного колеса встановлено броньований щит; на верхній частині башти 1 UA 80844 U 5 10 15 20 25 30 35 40 45 50 55 60 додатково встановлено принаймні одну відеокамеру; в корпус над її ходовою частиною додатково встановлено принаймні чотири форсунки протипожежної системи; на панелі приладів, який розташований всередині корпусу встановлено орган управління системи протипожежного устаткування; робоче місце оператора, яке розміщене всередині корпусу, додатково обладнано монітором та стаціонарним пристроєм GSM позиціювання; на передню частину корпуса встановлено додаткове освітлювальне обладнання. А також, відеокамери кріпляться на верхній частині башти з можливістю обертатися навколо своїх осей як у вертикальній, так і у горизонтальній площинах. Те, що на башті передбачено встановлення додаткового стаціонарного бронещита дозволяє захищати особовий склад підрозділів міліції, який перебуває на платформі позаду башти під час припинення групових порушень громадського порядку, проведення спеціальних операцій з ліквідації масових заворушень, розшуку і затримання озброєних злочинців тощо. Те, що додатково на зовнішню поверхню корпусу навпроти кожного колеса транспортного засобу встановлено броньований щит дозволяє захищати ходову частину транспортного засобу при спецопераціях з охорони громадського порядку. Те, що в корпус над її ходовою частиною додатково встановлено форсунки протипожежної системи дозволяє забезпечити гасіння пожежі у відділенні ходової частини. Те, що робоче місце оператора додатково обладнано монітором та стаціонарним пристроєм GSM позиціювання дозволяє здійснювати спостереження за місцевістю та визначати координати місцезнаходження транспортного засобу. Те, що на верхній частині башти додатково встановлено відеокамери, які можуть обертатися навколо своєї осі як у горизонтальній, так і у вертикальній площинах, дозволяє оператору робочого місця спостерігати на моніторі зображення як у горизонтальній, так і у вертикальній площинах. Те, що на передній частині корпуса встановлено додаткове освітлювальне обладнання дозволяє забезпечити роботу бронетехніки в нічний час та засліплення правопорушників. Саме ці ознаки необхідні та достатні для вирішення поставленої задачі. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено загальний вид транспортного засобу, на фіг. 2 зображено вид з переду, на фіг. 3 зображено вид із заду. Модернізований броньований транспортний засіб для підрозділів з охорони громадського порядку виконаний на базі БТР-80, до складу якого входить ходова частина, на якій змонтовано двигун та броньований корпус 1. У передній частині корпусу 1 встановлено люк для посадки екіпажу 2, відвал 3, сидіння для водія та екіпажу, люк для посадки та водія, вікна, перископічні пристрої огляду, органи управління транспортним засобом, панелі приладів, засоби вентиляції та освітлення, отвори для буксирних крюків та амбразури із броньованими кришками (для спрощення креслення не вказується). Центральна частина відвалу 3 утворена двома металевими поверхнями, розташованими орієнтовно під кутом 120°. Поверх каркасу відвалу 3, болтовим з'єднанням закріплено гумовий лист. На верхній частині корпусу 1 встановлено башту 4, платформу 5 з поручнями, балони із сльозоточивим газом, систему випуску сльозоточивого газу, органи управління витратами сльозоточивого газу (для спрощення креслення не вказується). Розпилення струменя газової суміші здійснюється через поворотні форсунки 6 по всьому периметру корпусу 1. Зверху на платформу 5 по вертикалі встановлено стаціонарний бронещит 10 з броньованим оглядовим вікном. На верхній частині башти 4 встановлено світлоакустичний блок 7, відеокамери 8 та бійницю (для спрощення креслення не вказується). До задньої частини корпусу 1 приєднано швидкознімну драбину 9. Додатково на зовнішню поверхню корпусу 1 навпроти кожного колеса встановлено броньований щит (для спрощення креслення не вказується). Система протипожежного устаткування є автоматичною, дворазової дії, працює в автоматичному і напівавтоматичному режимі та забезпечує гасіння пожежі у відділенні силового устаткування та ходової частини (коліс) за допомогою використання 2-х балонів вогнегасної суміші хладон, які розпилюють суміш через форсунки протипожежної системи 11. Форсунки 11 встановлені в нижню частину бічних сторін корпусу 1 зверху над ходовою частиною. Крім цього, на платформі 5 розміщуються два ручних вогнегасники, які призначені для гасіння локальних вогнищ силами екіпажу. Робоче місце оператора обладнано автомобільною радіостанцією, системою відео- та аудіозапису, моніторами, на які виводиться інформація із зовнішніх відеокамер, пристроїв 2 UA 80844 U 5 10 15 20 керування роботою відеокамер й запису інформації, засобами зв'язку з командиром та стаціонарним пристроєм GSM позиціювання. Таким чином, запропонована корисна модель, як вона описана вище, шляхом модернізації броньованого транспортного засобу дозволяє: - захищати особовий склад підрозділів міліції, який перебуває на платформі позаду башти під час припинення групових порушень громадського порядку, проведення спеціальних операцій з ліквідації масових заворушень, розшуку і затримання озброєних злочинців тощо; - здійснювати додатковий захист, конструктивних елементів ходової частини не тільки при спецопераціях з охорони громадського порядку, а й пожежі; - здійснювати оператору робочого місця відеоспостереження за контролюючими об'єктами як у горизонтальній, так і у вертикальній площинах; - визначати координати місцезнаходження транспортного засобу; - забезпечити роботу бронетехніки транспортного засобу в нічний час та засліплення правопорушників при проведенні спецоперацій з охорони громадського порядку. Модернізований броньований транспортний засіб можна рекомендувати для роботи працівників підрозділів міліції з охорони громадського порядку. Джерела інформації: 1. Патент України № UA 29158. Броньований автомобіль для перевезення осіб, взятих під державний захист. МПК: В60Р 3/00, F41H 7/00 опубл. 10.01.2008. 2. Патент України № UA 50494. Броньований транспортний засіб для підрозділів з охорони громадського порядку. МПК: В60Р 3/00, F41H 7/00 опубл. 10.06.2010. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 1. Модернізований броньований транспортний засіб для підрозділів з охорони громадського порядку, виконаний на базі БТР-80, до складу якого входить ходова частина, на якій змонтовано двигун та броньований корпус; у передній частині корпусу встановлено сидіння для водія та екіпажу, люки для посадки екіпажу та водія, вікна, перископічні пристрої огляду, органи управління транспортним засобом, панелі приладів, засоби вентиляції та освітлення, механізми кріплення для встановлення швидкознімних пристроїв відвалу й тарану із змінним кутом нахилу відносно центральної повздовжньої осі корпусу, отвори для буксирних крюків, які виконано в кожній з поверхонь відвалу та амбразури із броньованими кришками, яка встановлена на бічних стінках корпусу; на верхній частині корпусу встановлено башту, платформу з поручнями, балони із сльозоточивим газом, систему випуску сльозоточивого газу, органи управління витратами сльозоточивого газу із створенням розпилення струменя газової суміші через поворотні форсунки по всьому периметру корпусу; на верхній частині башти встановлено бійницю, світлоакустичний блок та відеокамеру; до задньої частини корпусу приєднано швидкознімну драбину, який відрізняється тим, що на зовнішню передню поверхню платформи у вертикальній площині корпусу додатково встановлено стаціонарний бронещит з броньованим оглядовим вікном; додатково на зовнішню поверхню корпусу навпроти кожного колеса встановлено броньований щит; на верхній частині башти додатково встановлено принаймні одну відеокамеру; в корпус над її ходовою частиною додатково встановлено принаймні чотири форсунки протипожежної системи; на панелі приладів, яка розташована всередині корпусу, встановлено орган управління системи протипожежного устаткування; робоче місце оператора, яке розміщене всередині корпусу, додатково обладнано монітором та стаціонарним пристроєм GSM позиціювання; на передню частину корпусу встановлено додаткове освітлювальне обладнання. 2. Модернізований броньований транспортний засіб для підрозділів з охорони громадського порядку за п. 1, який відрізняється тим, що кріплення відеокамер на верхній частині башти дозволяє обертатися їм навколо своїх осей як у вертикальній, так і у горизонтальній площинах. 3 UA 80844 U 4 UA 80844 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
