Профільний лист та конструкція стику між профільними листами

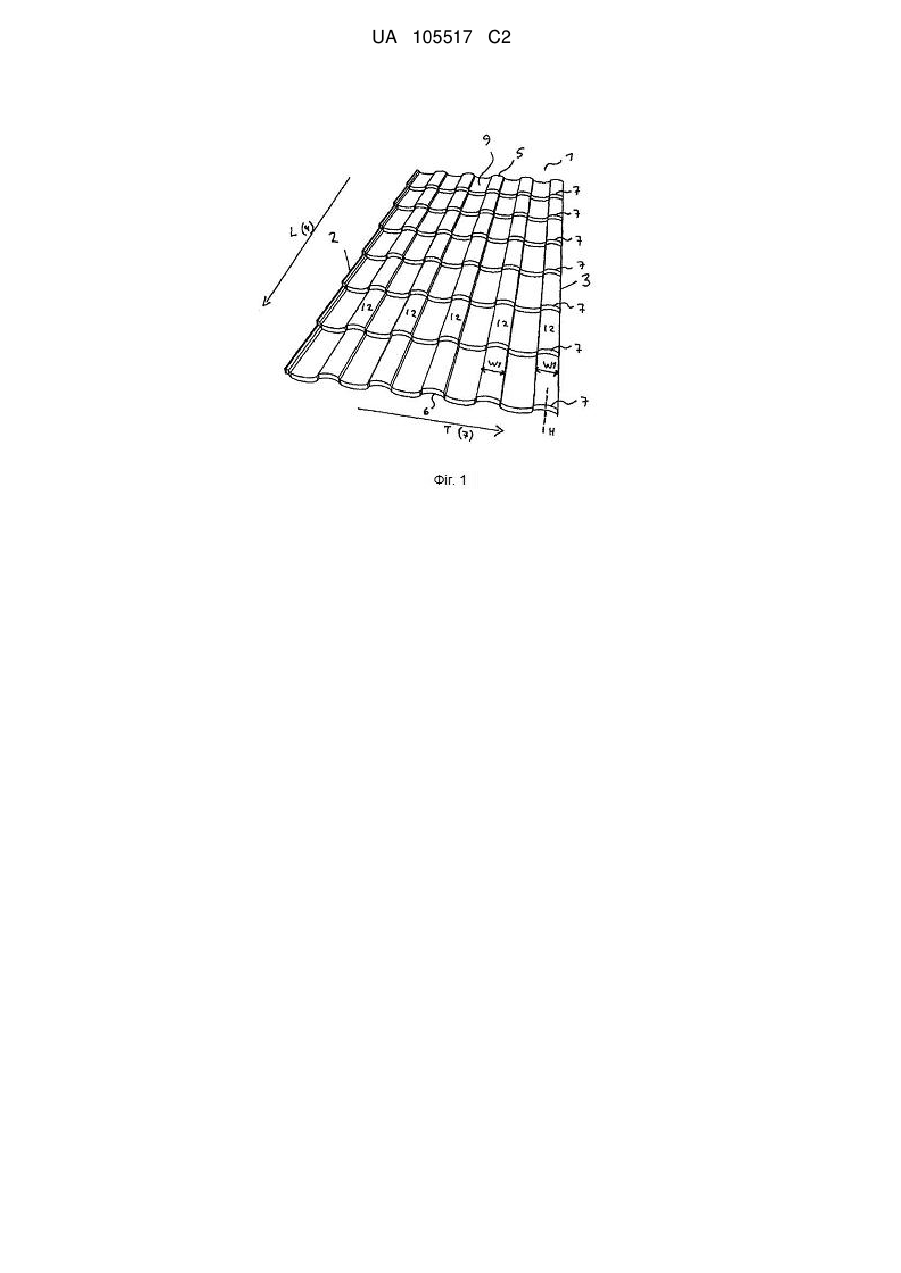

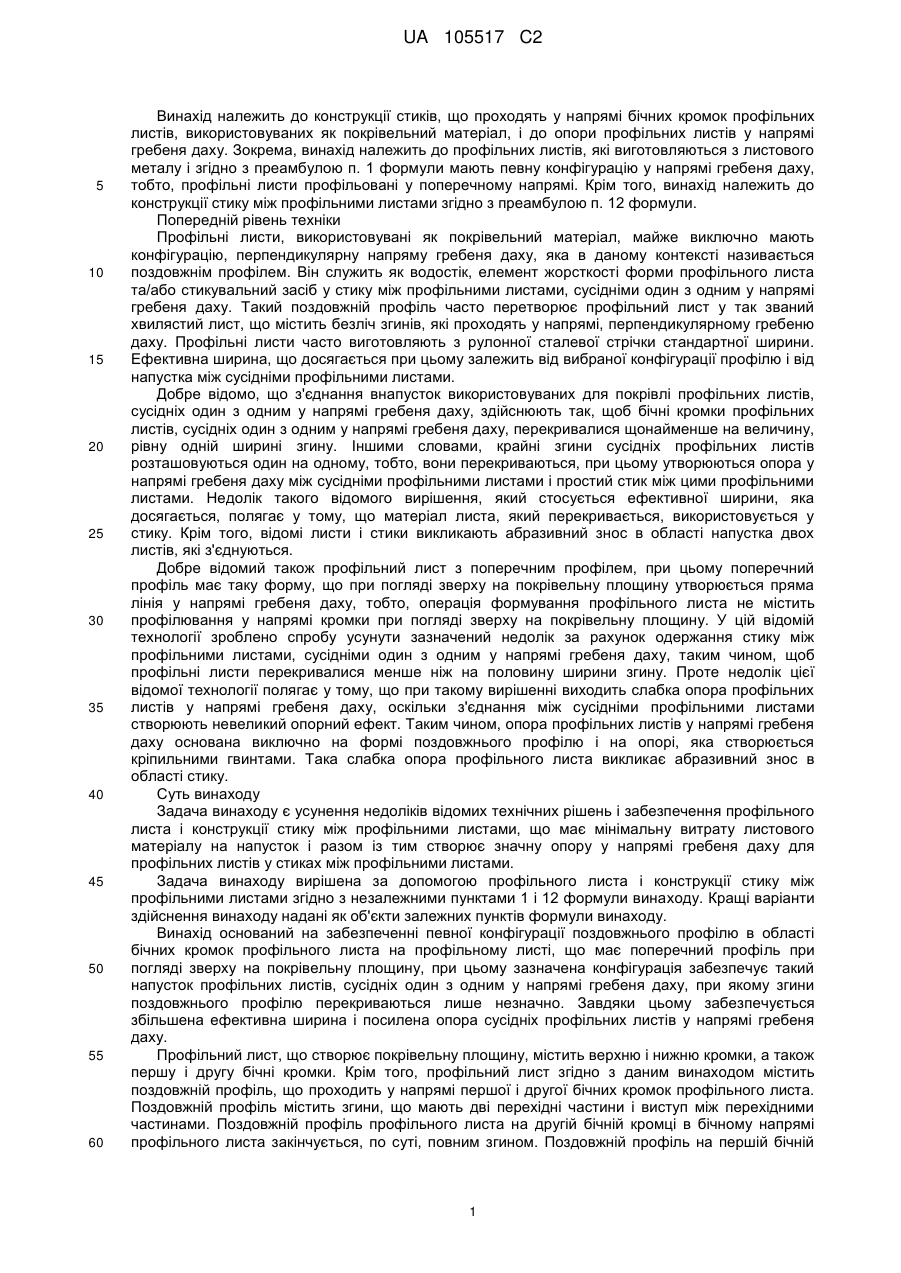

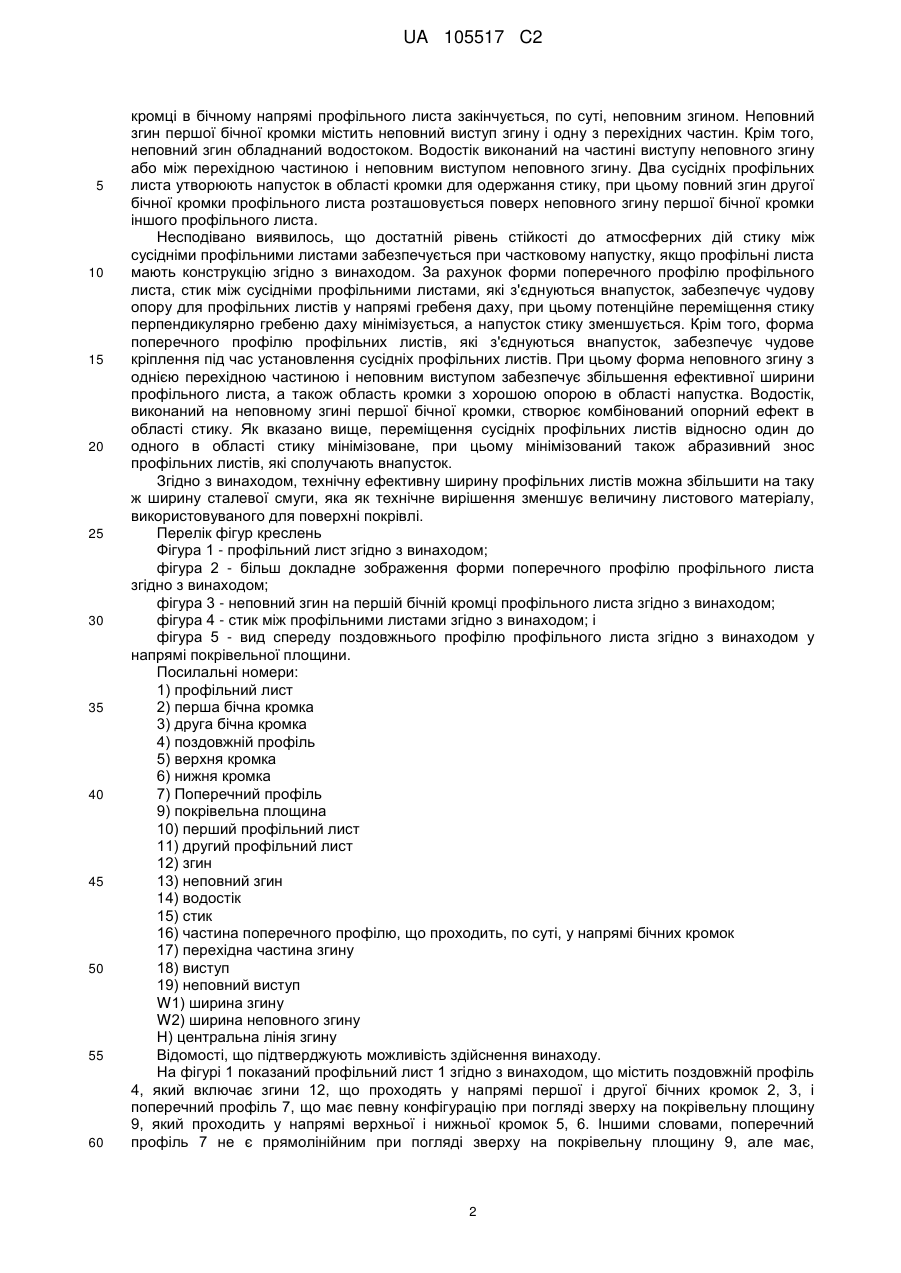

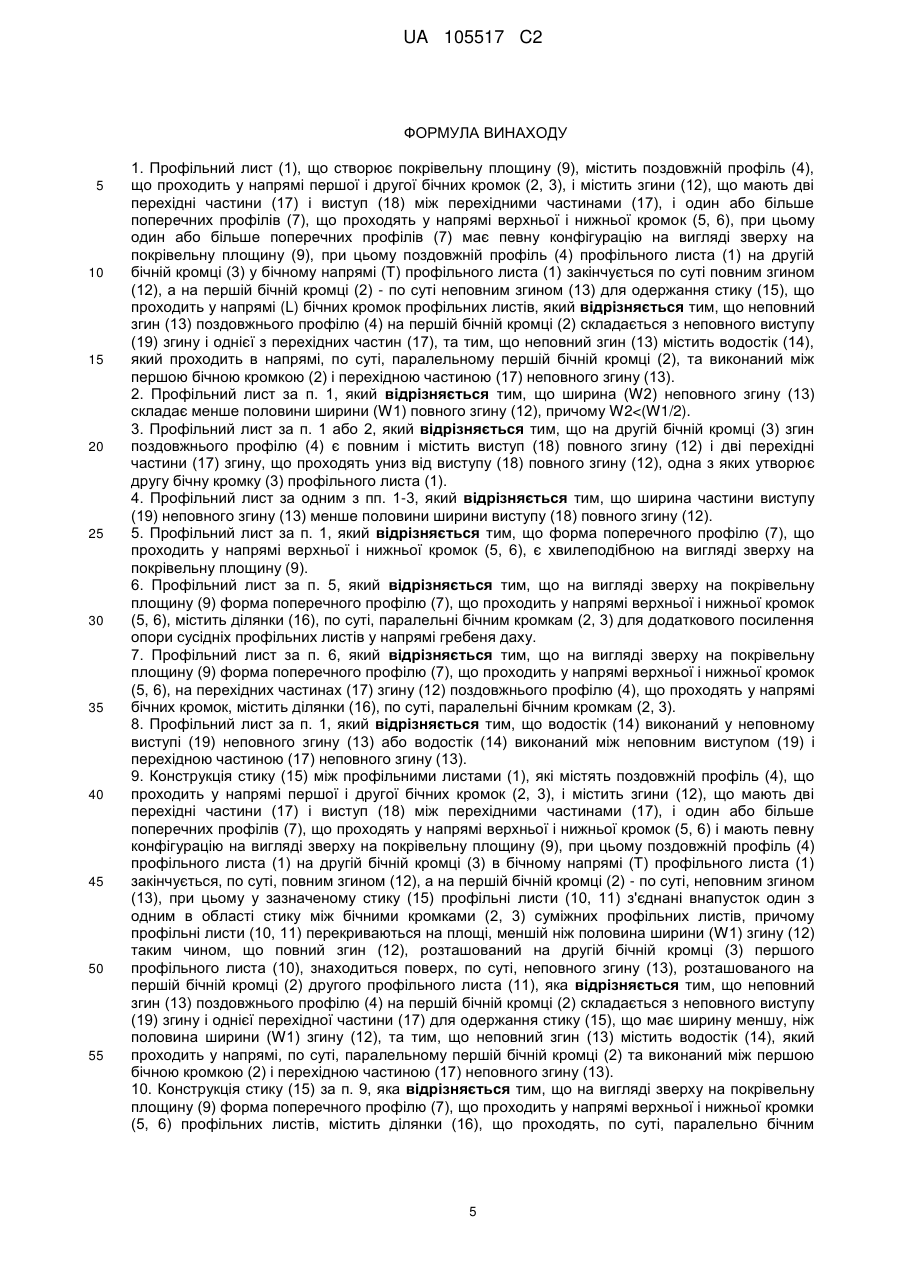

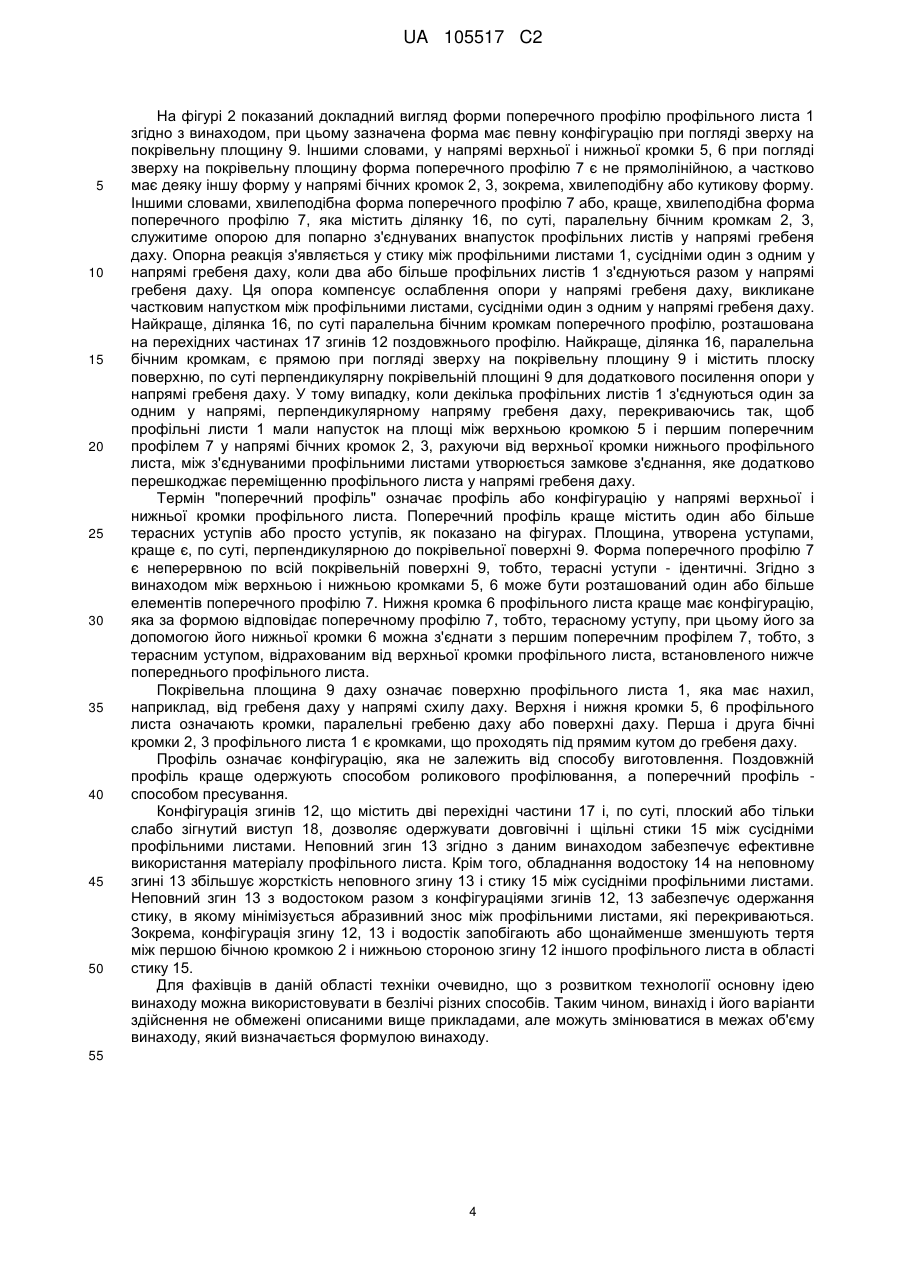

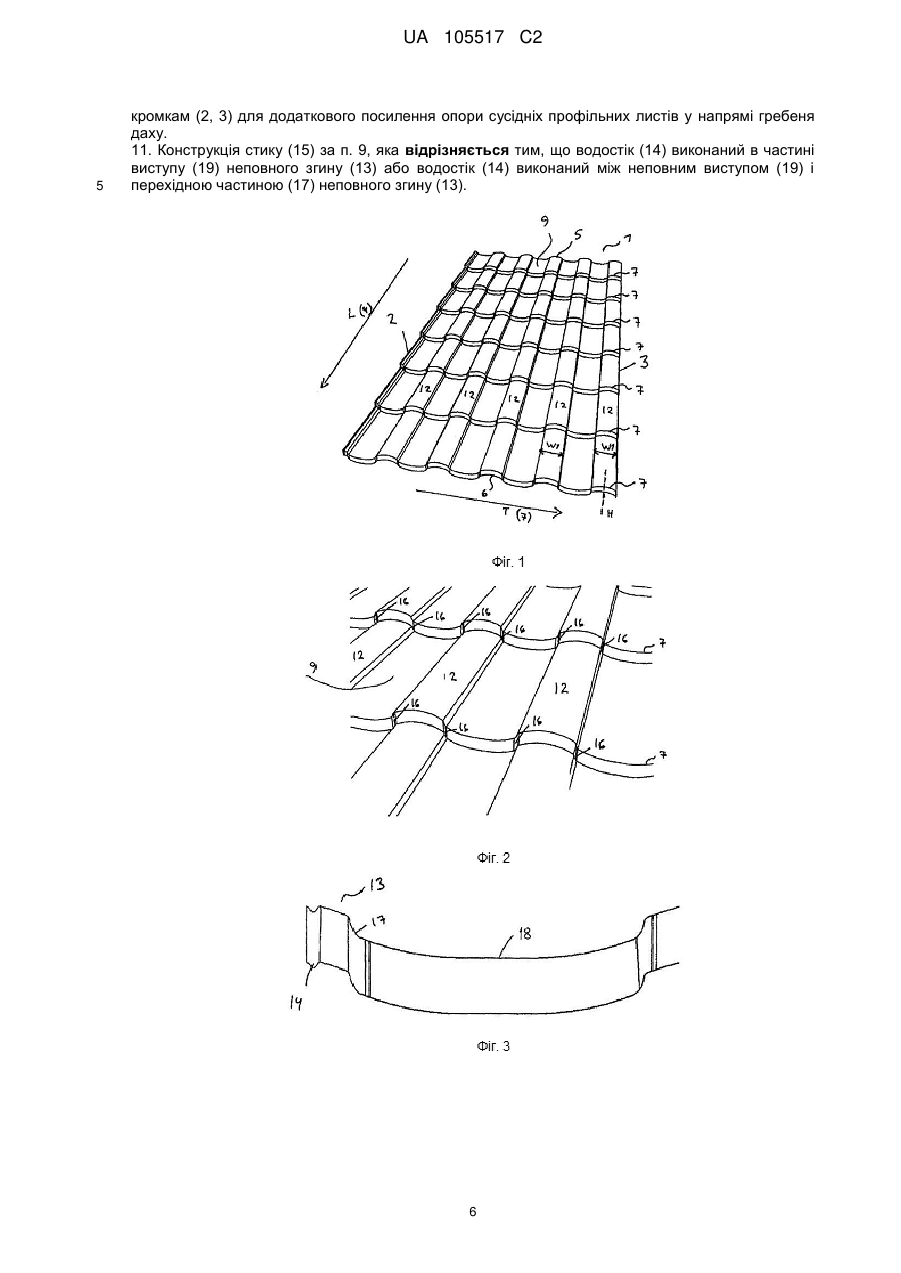

Реферат: Даний винахід належить до конструкції стиків між профільними листами (1), використовуваними для покрівлі, при цьому зазначені стики проходять перпендикулярно до гребеня даху, і до забезпечення опори для профільних листів у напрямі гребеня даху. Винахід пропонує профільний лист (1), що містить, при погляді зверху, фасонний поперечний профіль (7), з такою формою поздовжнього профілю (4) на бічних кромках (2, 3) профільного листа (1), яка забезпечує з'єднання внапусток профільних листів сусідніх один з одним у напрямі гребеня даху, таким чином, щоб згини (12) поздовжнього профілю (4) перекривалися внапусток тільки частково. Таким чином, досягається збільшена ефективна ширина, а також посилюється опора сусідніх профільних листів (1) у напрямі гребеня даху. UA 105517 C2 (12) UA 105517 C2 UA 105517 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до конструкції стиків, що проходять у напрямі бічних кромок профільних листів, використовуваних як покрівельний матеріал, і до опори профільних листів у напрямі гребеня даху. Зокрема, винахід належить до профільних листів, які виготовляються з листового металу і згідно з преамбулою п. 1 формули мають певну конфігурацію у напрямі гребеня даху, тобто, профільні листи профільовані у поперечному напрямі. Крім того, винахід належить до конструкції стику між профільними листами згідно з преамбулою п. 12 формули. Попередній рівень техніки Профільні листи, використовувані як покрівельний матеріал, майже виключно мають конфігурацію, перпендикулярну напряму гребеня даху, яка в даному контексті називається поздовжнім профілем. Він служить як водостік, елемент жорсткості форми профільного листа та/або стикувальний засіб у стику між профільними листами, сусідніми один з одним у напрямі гребеня даху. Такий поздовжній профіль часто перетворює профільний лист у так званий хвилястий лист, що містить безліч згинів, які проходять у напрямі, перпендикулярному гребеню даху. Профільні листи часто виготовляють з рулонної сталевої стрічки стандартної ширини. Ефективна ширина, що досягається при цьому залежить від вибраної конфігурації профілю і від напустка між сусідніми профільними листами. Добре відомо, що з'єднання внапусток використовуваних для покрівлі профільних листів, сусідніх один з одним у напрямі гребеня даху, здійснюють так, щоб бічні кромки профільних листів, сусідніх один з одним у напрямі гребеня даху, перекривалися щонайменше на величину, рівну одній ширині згину. Іншими словами, крайні згини сусідніх профільних листів розташовуються один на одному, тобто, вони перекриваються, при цьому утворюються опора у напрямі гребеня даху між сусідніми профільними листами і простий стик між цими профільними листами. Недолік такого відомого вирішення, який стосується ефективної ширини, яка досягається, полягає у тому, що матеріал листа, який перекривається, використовується у стику. Крім того, відомі листи і стики викликають абразивний знос в області напустка двох листів, які з'єднуються. Добре відомий також профільний лист з поперечним профілем, при цьому поперечний профіль має таку форму, що при погляді зверху на покрівельну площину утворюється пряма лінія у напрямі гребеня даху, тобто, операція формування профільного листа не містить профілювання у напрямі кромки при погляді зверху на покрівельну площину. У цій відомій технології зроблено спробу усунути зазначений недолік за рахунок одержання стику між профільними листами, сусідніми один з одним у напрямі гребеня даху, таким чином, щоб профільні листи перекривалися менше ніж на половину ширини згину. Проте недолік цієї відомої технології полягає у тому, що при такому вирішенні виходить слабка опора профільних листів у напрямі гребеня даху, оскільки з'єднання між сусідніми профільними листами створюють невеликий опорний ефект. Таким чином, опора профільних листів у напрямі гребеня даху основана виключно на формі поздовжнього профілю і на опорі, яка створюється кріпильними гвинтами. Така слабка опора профільного листа викликає абразивний знос в області стику. Суть винаходу Задача винаходу є усунення недоліків відомих технічних рішень і забезпечення профільного листа і конструкції стику між профільними листами, що має мінімальну витрату листового матеріалу на напусток і разом із тим створює значну опору у напрямі гребеня даху для профільних листів у стиках між профільними листами. Задача винаходу вирішена за допомогою профільного листа і конструкції стику між профільними листами згідно з незалежними пунктами 1 і 12 формули винаходу. Кращі варіанти здійснення винаходу надані як об'єкти залежних пунктів формули винаходу. Винахід оснований на забезпеченні певної конфігурації поздовжнього профілю в області бічних кромок профільного листа на профільному листі, що має поперечний профіль при погляді зверху на покрівельну площину, при цьому зазначена конфігурація забезпечує такий напусток профільних листів, сусідніх один з одним у напрямі гребеня даху, при якому згини поздовжнього профілю перекриваються лише незначно. Завдяки цьому забезпечується збільшена ефективна ширина і посилена опора сусідніх профільних листів у напрямі гребеня даху. Профільний лист, що створює покрівельну площину, містить верхню і нижню кромки, а також першу і другу бічні кромки. Крім того, профільний лист згідно з даним винаходом містить поздовжній профіль, що проходить у напрямі першої і другої бічних кромок профільного листа. Поздовжній профіль містить згини, що мають дві перехідні частини і виступ між перехідними частинами. Поздовжній профіль профільного листа на другій бічній кромці в бічному напрямі профільного листа закінчується, по суті, повним згином. Поздовжній профіль на першій бічній 1 UA 105517 C2 5 10 15 20 25 30 35 40 45 50 55 60 кромці в бічному напрямі профільного листа закінчується, по суті, неповним згином. Неповний згин першої бічної кромки містить неповний виступ згину і одну з перехідних частин. Крім того, неповний згин обладнаний водостоком. Водостік виконаний на частині виступу неповного згину або між перехідною частиною і неповним виступом неповного згину. Два сусідніх профільних листа утворюють напусток в області кромки для одержання стику, при цьому повний згин другої бічної кромки профільного листа розташовується поверх неповного згину першої бічної кромки іншого профільного листа. Несподівано виявилось, що достатній рівень стійкості до атмосферних дій стику між сусідніми профільними листами забезпечується при частковому напустку, якщо профільні листа мають конструкцію згідно з винаходом. За рахунок форми поперечного профілю профільного листа, стик між сусідніми профільними листами, які з'єднуються внапусток, забезпечує чудову опору для профільних листів у напрямі гребеня даху, при цьому потенційне переміщення стику перпендикулярно гребеню даху мінімізується, а напусток стику зменшується. Крім того, форма поперечного профілю профільних листів, які з'єднуються внапусток, забезпечує чудове кріплення під час установлення сусідніх профільних листів. При цьому форма неповного згину з однією перехідною частиною і неповним виступом забезпечує збільшення ефективної ширини профільного листа, а також область кромки з хорошою опорою в області напустка. Водостік, виконаний на неповному згині першої бічної кромки, створює комбінований опорний ефект в області стику. Як вказано вище, переміщення сусідніх профільних листів відносно один до одного в області стику мінімізоване, при цьому мінімізований також абразивний знос профільних листів, які сполучають внапусток. Згідно з винаходом, технічну ефективну ширину профільних листів можна збільшити на таку ж ширину сталевої смуги, яка як технічне вирішення зменшує величину листового матеріалу, використовуваного для поверхні покрівлі. Перелік фігур креслень Фігура 1 - профільний лист згідно з винаходом; фігура 2 - більш докладне зображення форми поперечного профілю профільного листа згідно з винаходом; фігура 3 - неповний згин на першій бічній кромці профільного листа згідно з винаходом; фігура 4 - стик між профільними листами згідно з винаходом; і фігура 5 - вид спереду поздовжнього профілю профільного листа згідно з винаходом у напрямі покрівельної площини. Посилальні номери: 1) профільний лист 2) перша бічна кромка 3) друга бічна кромка 4) поздовжній профіль 5) верхня кромка 6) нижня кромка 7) Поперечний профіль 9) покрівельна площина 10) перший профільний лист 11) другий профільний лист 12) згин 13) неповний згин 14) водостік 15) стик 16) частина поперечного профілю, що проходить, по суті, у напрямі бічних кромок 17) перехідна частина згину 18) виступ 19) неповний виступ W1) ширина згину W2) ширина неповного згину Н) центральна лінія згину Відомості, що підтверджують можливість здійснення винаходу. На фігурі 1 показаний профільний лист 1 згідно з винаходом, що містить поздовжній профіль 4, який включає згини 12, що проходять у напрямі першої і другої бічних кромок 2, 3, і поперечний профіль 7, що має певну конфігурацію при погляді зверху на покрівельну площину 9, який проходить у напрямі верхньої і нижньої кромок 5, 6. Іншими словами, поперечний профіль 7 не є прямолінійним при погляді зверху на покрівельну площину 9, але має, 2 UA 105517 C2 5 10 15 20 25 30 35 40 45 50 55 60 наприклад, хвилеподібну форму. Профільний лист згідно з винаходом виконаний з листового металу, краще - з листової сталі товщиною 0,4-1 мм з нанесеним покриттям. Краща форма поздовжнього профілю показана на фігурі 5, де поздовжній профіль 4 містить направлені угору згини 12, які закінчуються в бічному напрямі Т профільного листа на перехідних частинах 17 згинів. Кожний згин 12 містить дві перехідні частини 17 і виступ 18 між перехідними частинами 17. Виступ є, по суті, плоским або тільки слабо зігнутим, як показано на фігурі 4. При цьому по суті плоский або тільки слабо зігнутий виступ проходить у напрямі покрівельної площини 9. Дві перехідні частини 17 і по суті плоский виступ 18 утворюють форму, що відповідає формі покрівельної черепиці. Поздовжній профіль проходить у напрямі бічних кромок 2, 3. Згини поздовжнього профілю краще мають ідентичну форму за винятком бічних кромок 2, 3 профільного листа. Згини 12 поздовжнього профілю закінчуються в бічному напрямі Т профільного листа певним чином на бічних кромках профільних листів, оскільки самі крайні згини утворюють стик 15 між профільними листами, сусідніми один з одним у напрямі гребеня даху. На стику 15 між профільними листами 10, 11 сусідніми один з одним у напрямі гребеня даху, які показані на фігурі 4, можна бачити, що на бічних кромках 2, 3 профільного листа поздовжній профіль в бічному напрямі Т профільного листа закінчується таким чином, що на другій бічній кромці 3 згин поздовжнього профілю є повним і містить повний виступ 18 згину 12 і дві перехідні частини 17, направлені униз від виступу 18 згину 12, при цьому одна з перехідних частин 17 краще утворює другу бічну кромку 3 профільного листа. Згин 12 поздовжнього профілю на першій бічній кромці 2 є неповним згином 13, тобто, неповний згин є частковим. Іншими словами, неповний згин 13 містить неповний виступ 19 згину 12 і лише одну з перехідних частин 17 згину 12, але не обидві. Ця перехідна частина 17 згину 12, розташована на першій бічній кромці 2, не утворює першу бічну кромку 2 профільного листа, при цьому перша бічна кромка 2 утворена неповним виступом 19 згину 12. Ширина W2 неповного згину 13 краще менша, ніж половина ширини W1 повного згину 12, тобто, W2
