Параметризований формувач імпульсної послідовності

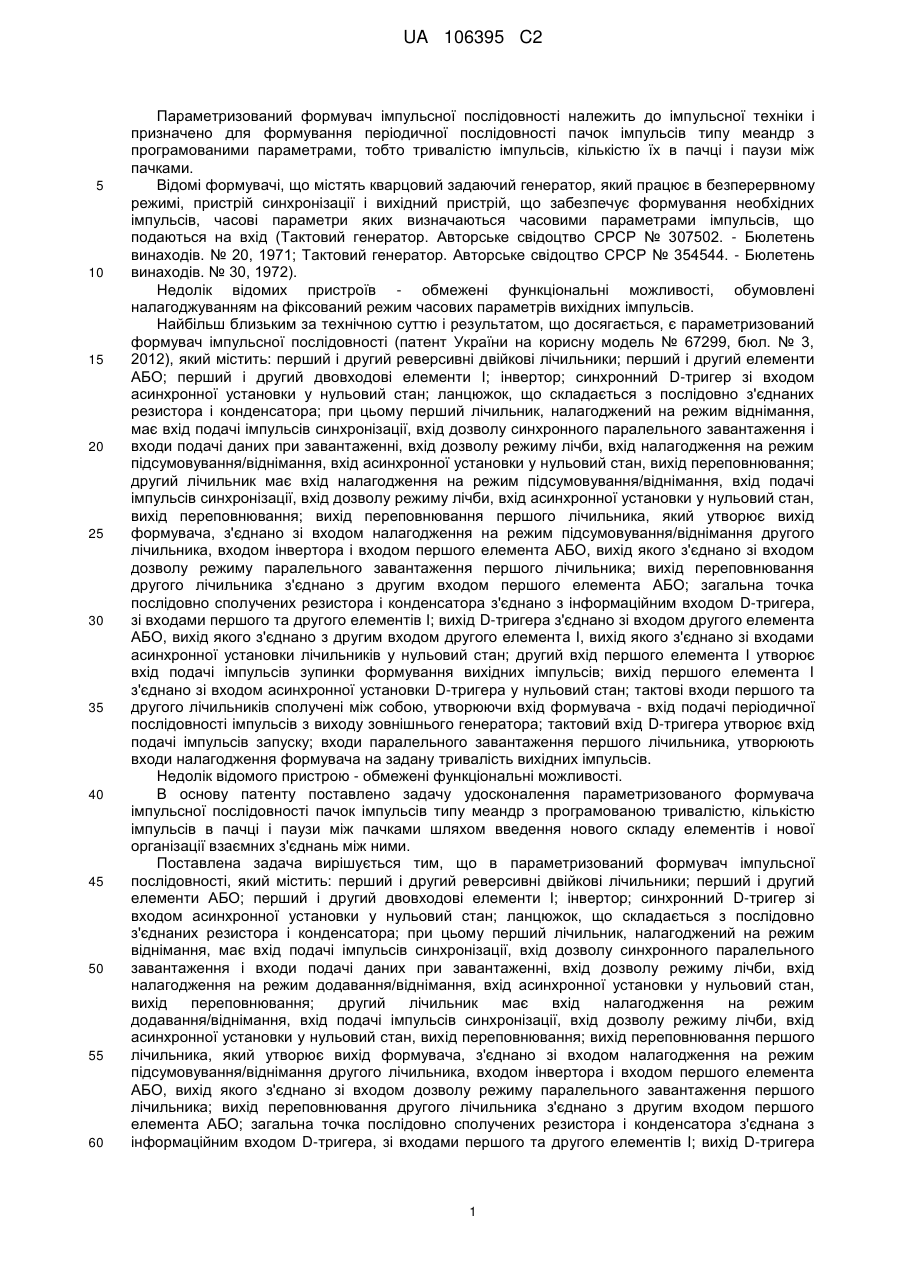

Реферат: Параметризований формувач імпульсної послідовності належить до автоматики, імпульсної, обчислювальної і вимірювальної техніки. Пристрій містить чотири лічильники, сім елементів АБО, елемент І-НІ, п'ять інверторів, чотири елементи І, ланцюжок, що складається з послідовно з'єднаного резистора і конденсатора, стартостопний пристрій, який містить синхронний Dтригер зі входом асинхронної установки у нульовий стан. Технічним результатом є розширення області застосування формувача і його функціональних можливостей. UA 106395 C2 (12) UA 106395 C2 UA 106395 C2 5 10 15 20 25 30 35 40 45 50 55 60 Параметризований формувач імпульсної послідовності належить до імпульсної техніки і призначено для формування періодичної послідовності пачок імпульсів типу меандр з програмованими параметрами, тобто тривалістю імпульсів, кількістю їх в пачці і паузи між пачками. Відомі формувачі, що містять кварцовий задаючий генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Тактовий генератор. Авторське свідоцтво СРСР № 307502. - Бюлетень винаходів. № 20, 1971; Тактовий генератор. Авторське свідоцтво СРСР № 354544. - Бюлетень винаходів. № 30, 1972). Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим часових параметрів вихідних імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є параметризований формувач імпульсної послідовності (патент України на корисну модель № 67299, бюл. № 3, 2012), який містить: перший і другий реверсивні двійкові лічильники; перший і другий елементи АБО; перший і другий двовходові елементи І; інвертор; синхронний D-тригер зі входом асинхронної установки у нульовий стан; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; при цьому перший лічильник, налагоджений на режим віднімання, має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід налагодження на режим підсумовування/віднімання, вхід асинхронної установки у нульовий стан, вихід переповнювання; другий лічильник має вхід налагодження на режим підсумовування/віднімання, вхід подачі імпульсів синхронізації, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано зі входом налагодження на режим підсумовування/віднімання другого лічильника, входом інвертора і входом першого елемента АБО, вихід якого з'єднано зі входом дозволу режиму паралельного завантаження першого лічильника; вихід переповнювання другого лічильника з'єднано з другим входом першого елемента АБО; загальна точка послідовно сполучених резистора і конденсатора з'єднано з інформаційним входом D-тригера, зі входами першого та другого елементів І; вихід D-тригера з'єднано зі входом другого елемента АБО, вихід якого з'єднано з другим входом другого елемента І, вихід якого з'єднано зі входами асинхронної установки лічильників у нульовий стан; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування вихідних імпульсів; вихід першого елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску; входи паралельного завантаження першого лічильника, утворюють входи налагодження формувача на задану тривалість вихідних імпульсів. Недолік відомого пристрою - обмежені функціональні можливості. В основу патенту поставлено задачу удосконалення параметризованого формувача імпульсної послідовності пачок імпульсів типу меандр з програмованою тривалістю, кількістю імпульсів в пачці і паузи між пачками шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними. Поставлена задача вирішується тим, що в параметризований формувач імпульсної послідовності, який містить: перший і другий реверсивні двійкові лічильники; перший і другий елементи АБО; перший і другий двовходові елементи І; інвертор; синхронний D-тригер зі входом асинхронної установки у нульовий стан; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; при цьому перший лічильник, налагоджений на режим віднімання, має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід налагодження на режим додавання/віднімання, вхід асинхронної установки у нульовий стан, вихід переповнювання; другий лічильник має вхід налагодження на режим додавання/віднімання, вхід подачі імпульсів синхронізації, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано зі входом налагодження на режим підсумовування/віднімання другого лічильника, входом інвертора і входом першого елемента АБО, вихід якого з'єднано зі входом дозволу режиму паралельного завантаження першого лічильника; вихід переповнювання другого лічильника з'єднано з другим входом першого елемента АБО; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, зі входами першого та другого елементів І; вихід D-тригера 1 UA 106395 C2 5 10 15 20 25 30 35 40 45 50 55 60 з'єднано зі входом другого елемента АБО, вихід якого з'єднано з другим входом другого елемента І, вихід якого з'єднано зі входами асинхронної установки лічильників у нульовий стан; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування вихідних імпульсів; вихід першого елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску; входи паралельного завантаження першого лічильника, утворюють входи налагодження формувача на задану тривалість вихідних імпульсів, відповідно до виноходу, введено третій і четвертий реверсивні двійкові лічильники, налагоджені на режим віднімання, які мають вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід налагодження на режим додавання/віднімання, вхід асинхронної установки у нульовий стан, вихід переповнювання; третій, четвертий, п'ятий, шостий і сьомий елементи АБО; третій і четвертий елементи І; елемент І-НІ; другий, третій, четвертий і п'ятий інвертори; структуру другого лічильника додано входом синхронної установки у нульовий стан; вихід переповнювання третього лічильника з'єднано з першим входом сьомого елемента АБО; вихід переповнювання четвертого лічильника з'єднано зі входом дозволу синхронного паралельного завантаження третього і четвертого лічильників, другим входом другого елемента АБО, входом четвертого інвертора, вихід якого з'єднано з другим входом сьомого елемента АБО, вихід якого з'єднано з першим входом четвертого елемента І; вихід нульового розряду першого лічильника з'єднано зі входом другого інвертора, вихід якого з'єднано з першим входом третього чотиривходового елемента АБО, другий, третій і четвертий входи якого відповідно з'єднано з виходами першого, другого і третього розрядів першого лічильника, вихід третього елемента АБО з'єднано з першим входом елемента І-НІ; вихід нульового розряду третього лічильника з'єднано зі входом третього інвертора, вихід якого з'єднано з першим входом четвертого чотиривходового елемента АБО, другий, третій і четвертий входи якого відповідно з'єднано з виходами першого, другого і третього розрядів третього лічильника, вихід третього елемента АБО з'єднано з другим входом елемента І-НІ, вихід якого з'єднано зі входом синхронної установки у нульовий стан другого лічильника, з другим входом четвертого елемента І, зі входом третього елемента І; вихід четвертого елемента І з'єднано зі входом дозволу режиму лічби четвертого лічильника і входом п'ятого інвертора, вихід якого з'єднано з третім входом першого елемента АБО, з першими входами п'ятого і шостого двох входових елементів АБО; другий вхід п'ятого елемента АБО з'єднано з виходом першого інвертора; другий вхід шостого елемента АБО з'єднано з виходом першого елемента АБО; вихід п'ятого елемента АБО з'єднано зі входом дозволу режиму лічби першого лічильника; вихід шостого елемента АБО з'єднано з другим входом третього елемента І, вихід якого з'єднано зі входом дозволу режиму лічби третього лічильника; входи паралельногозавантаження третього лічильника, утворюють входи налагодження формувача на задану кількість імпульсів в пачці; входи паралельного завантаження четвертого лічильника, утворюють входи налагодження формувача на задану паузу між пачками вихідних імпульсів; тактові входи третього та четвертого лічильників з'єднано зі входом формувача; входи асинхронної установки у нульовий стан третього і четвертого лічильників з'єднано з виходом другого елемента АБО. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей - розширення області застосування формувача і функціональних можливостей за рахунок забезпечення формування періодичної послідовності пачок імпульсів типа меандр з програмованою тривалістю, кількістю імпульсів в пачці і паузи між пачками. На фіг. 1 приведена схема формувача. Формувач містить: перший (1), другий (2), третій (11) і четвертий (12) реверсивні двійкові лічильники; синхронний D-тригер 7 зі входом R асинхронної установки у нульовий стан; ланцюжок, що складається з послідовно з'єднаних резистора 5 і конденсатора 6; перший (4), другий (10),третій (13), четвертий (15), п'ятий (17), шостий (18) і сьомий (20) елементи АБО; перший (8), другий (9), третій (19) і четвертий (21) елементи І; елемент І-НІ 22; перший (3), другий (14), третій (16), четвертий(21) і п'ятий (24) інвертори; ланцюжок, що складається з послідовно з'єднаних резистора 5 і конденсатора 6. Лічильники 1, 11, 12, налагоджені на режим віднімання, мають вхід подачі тактових імпульсів С, вхід налагодження на режим додавання/віднімання U, вхід дозволу синхронного паралельного завантаження L і входи подачі даних D0-D3, вхід дозволу режиму лічби Р0, вхід 2 UA 106395 C2 5 10 15 20 25 30 35 40 45 50 55 60 асинхронної установки у нульовий стан R, вихід переповнювання Р4. Лічильник 2 має вхід U налагодження на режим підсумовування/віднімання, вхід подачі тактових імпульсів С, вхід дозволу режиму лічби Р0, вхід синхронної SR і асинхронної AR установки у нульовий стан, вихід переповнювання Р4. Загальна точка послідовно сполучених резистора 5 і конденсатора 6 сполучена з інформаційним входом D тригера 7, з одним входом елемента 8 і з одним входом елемента 9, другий вхід елемента 8 утворює вхід подачі імпульсів зупинки (Stop) формування вихідних імпульсів, вихід елемента 8 з'єднано зі входом асинхронної установки D-тригера 7 у нульовий стан. Другий вхід елемента 9 з'єднано з виходом елемента 10, перший вхід якого з'єднано з виходом тригера 7. Вихід елемента 9 з'єднано з входами асинхронної установки у нульовий стан лічильників 1, 2, 11, 12. Тактовий вхід С тригера 7 утворює вхід подачі імпульсів запуску (Start) формування вихідних імпульсів. Входи D3D2D1D0 паралельного завантаження лічильника 1 утворюють входи b3b2b1b0 налагодження формувача на задану тривалість вихідної імпульсної послідовності. Входи D3D2D1D0 лічильника 11 утворюють входи n3n2n1n0 налагодження формувача на задану кількість імпульсів в пачці. Входи D3D2D1D0 лічильника 12 утворюють входи р3р2р1р0 налагодження формувача на задану тривалість паузи між пачками. Тактові входи С лічильників 1, 2, 11, 12 з'єднані між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора. Вихід переповнювання лічильника 1, який утворює вихід F формувача, з'єднано з першим входом елемента 4, входом інвертора 3 і входом налагодження на режим підсумовування/віднімання U лічильника 2. Вихід переповнювання Р4 лічильника 2 з'єднано з другим входом елемента 4, вихід якого поєднаний зі входом L дозволу режиму синхронного паралельного завантаження лічильника 1. Вихід переповнювання Р4 лічильника 11 з'єднано з першим входом елемента АБО 20. Вихід переповнювання лічильника 12 з'єднано зі входом L дозволу синхронного паралельного завантаження лічильників 11, 12, другим входом елемента АБО 10, входом інвертора 4, вихід якого з'єднано з другим входом елемента АБО 20, вихід якого з'єднано з першим входом елемента І 21. Вихід нульового розряду Q0 лічильника 1 з'єднано зі входом інвертора 14, вихід якого з'єднано з першим входом чотирьох входового елемента АБО 13, другий, третій і четвертий входи якого відповідно з'єднано з виходами Q1, Q2 і Q3 лічильника 1, вихід елемента АБО 13 з'єднано з першим входом елемента І-НІ 22. Вихід нульового розряду Q0 лічильника 11 з'єднано зі входом інвертора 16, вихід якого з'єднано з першим входом чотиривходового елемента АБО 15, другий, третій і четвертий входи якого відповідно з'єднано з виходами Q1, Q2 іQ3 лічильника 11, вихід елемента АБО 15 з'єднано з другим входом елемента I-НІ 22, вихід якого з'єднано зі входом SR синхронної установки у нульовий стан лічильника 2, з другим входом елемента І 21, зі входом елемента І 19. Вихід елемента І 21 з'єднано зі входом Р0 дозволу режиму лічби лічильника 12 і входом інвертора 24, вихід якого з'єднано, з третім входом першого елемента АБО, з першими входами двовходових елементів АБО 17, 18. Другий вхід елемента АБО 17 з'єднано з виходом інвертора 3. Другий вхід елемента АБО 18 з'єднано з виходом елемента АБО 4. Вихід п'ятого елемента АБО 17 з'єднано зі входом дозволу режиму лічби/лічильника 1. Вихід елемента АБО 18 з'єднано з другим входом третього елемента І 19, вихід якого з'єднано зі входом дозволу режиму лічби лічильника 11. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого інтервалу часу формує рівень логічного нуля на входах елементів 8 та 9, забезпечуючи формування рівня логічного нуля на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий стан відповідно D-тригера 7 і лічильників 1, 2, 11, 12. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення D-тригер 7 і лічильники переходять у нульовий стан, формуючи рівень логічного нуля відповідно на виході Q тригера 7 і на виходах переповнювання Р4 лічильників, що веде до формування рівня логічного нуля на виході елемента АБО 10, який з'єднано зі входом елемента І 9, що забезпечує підтвердження (блокування) рівня логічного нуля на його виході, і по закінченню перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень логічного нуля на входах R асинхронної установки лічильників у нульовий стан. Оскільки режим асинхронної установки лічильників у нульовий стан має пріоритет по відношенню до всіх останніх режимів, доти, поки на вході елемента 9 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан лічильників залишатиметься незмінним. 3 UA 106395 C2 5 10 15 20 25 30 35 40 45 50 55 60 Під час вступу імпульсу запуску (Start) на тактовий вхід С тригера 7 по його фронту тригер переходить в одиничний стан (Q=1), формуючи рівень логічної одиниці на виході елемента АБО 10, а отже на вході та виході елемента І 9, що забезпечує рівень логічної одиниці на входах R лічильників знімаючи блокування. На входи елемента 4 і далі на вхід дозволу режиму завантаження лічильника 1 надходить нульове значення сигналу з виходу переповнювання Р4 лічильників 1, 2, готуючи лічильник 1 до прийому інформації зі входів D0-D3, нульовий сигнал з виходу переповнювання лічильника 1, який надходить на вхід налагодження на режим додавання/віднімання U лічильника 2 підтримує його в режимі віднімання, а нульовий сигнал з виходу переповнювання лічильника 12 надходить на вхід дозволу режиму завантаження лічильників 11, 12, теж готуючи їх до прийому інформації з їх входів D0-D3. І тоді під час вступу першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С по його фронту відбувається паралельне завантаження лічильників 1, 11, 12 значеннями сигналів, що подаються на їх відповідні входи D0-D3, і зменшення на одиницю змісту лічильника 2, тобто лічильник 1 переходить у стан B=b3b2b1b0, лічильник 2-у стан (0-1), тобто 1111, лічильник 11-у стан N=n3n2n1n0, лічильник 12-у стан Р=р3р2р1р0. У результаті цього переходу сигнал на виході переповнювання лічильників 1, 11, 12 дорівнює рівню логічної одиниці, що веде до заборони режиму синхронного паралельного завантаження і дозволу режиму лічби лічильника 1 і до переходу лічильника 2 у режим додавання, а лічильників 11, 12 у режим зберігання. І тоді під час вступу наступного тактового імпульсів, зміст лічильника 1 зменшуватиметься на одиницю, а вміст лічильника 2 збільшується на одиницю, зміст лічильників 11, 12 залишається незмінним. Під час вступу подальших тактових імпульсів, зміст лічильників 11, 12 залишається незмінним, зміст лічильника 1 зменшуватися на одиницю, а зміст лічильника 2 збільшується на одиницю до тих пір, поки зміст лічильника 1 не стане рівним 0. У результаті цього переходу лічильник 1 перейде у режим зберігання, а лічильник 2-у режим віднімання. Під час вступу подальших тактових імпульсів, зміст лічильників 1, 11, 12 буде залишатися незмінним, а зміст лічильника 2 буде зменшуватися на одиницю доти, поки зміст лічильника 2 не стане рівним 0. У результаті цього лічильник 1 знову переходить у режим завантаження, лічильник 2 залишиться у режимі віднімання, лічильник 11 також переходить у режим віднімання, а лічильник 12 залишається у режимі зберігання. Надалі процеси повторюються доти, поки зміст лічильників 1, 11 не стане рівним одиниці. У результаті цього формується одиничне значення на виходах елементів АБО 13, 15, що веде до формування нульового значення на виходи елемента І-НІ і переходу лічильника 2 у режим синхронної установки нуля, лічильників 11, 12, у режим лічби, і тоді під час вступу наступного тактового імпульсу, лічильники 1, 2, 11 переходять у нульовий стан, а зміст лічильника 12 зменшиться на одиницю. Під час вступу подальших тактових імпульсів нульовий стан лічильників 1, 2, 11 буде залишатися незмінним, а зміст лічильника 12 буде зменшуватиметься на одиницю доти, поки його зміст не стане рівним 0, тобто формувач повернеться в початковий стан. Під час вступу подальших тактових імпульсів процеси повторюються. Таким чином, після закінчення перехідного процесу, пов'язаного із зняттям блокування, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Т на виході переповнення лічильника 1 генерується періодична послідовність пачок імпульсів типу меандр з програмованими параметрами, тобто тривалістю імпульсів, кількістю їх в пачці і паузи між пачками, кратних періоду вхідних імпульсів, параметри яких (тривалість імпульсу - tи, тривалість паузи між пачками - tп, кількість імпульсів в пачці n) визначаються значенням управляючих слів B=b3b2b1b0, P=p3р2р1р0, N=n3n2n1n0: tи=BT, tп=PT, n=N. Зупинка процесу формування вихідної послідовності імпульсів здійснюється подачею імпульсу, відповідного рівню логічного нуля, на вхід зупинки (Stop), який формує активний рівень сигналу на вході R асинхронної установки D-тригера 5, що призводить до переходу його у нульовий стан (Q=0). Імпульс Stop, як правило, асинхронний по відношенню до імпульсів зовнішнього генератора і до стану лічильників. Якщо у момент вступу тактового імпульсу лічильник 12 знаходитиметься у нульовому стані, то при переході D-тригера 5 у нульовий стан на входах елемента АБО 10 і його виході буде сформований рівень логічного 0, обумовлюючи рівень логічного нуля на вході та виході елемента І 9, що призведе до припинення процесу генерації. Якщо у момент вступу лічильник 12 знаходитиметься у стані, відмінному від нульового, яке характеризується рівнем логічної одиниці на виході переповнення, з'єднаного зі входом елемента АБО 10, обумовлюючи рівень логічної одиниці на його виході, приєднаного до входу елемента І 9, на другому вході цього елемента також рівень логічної одиниці, визначуваний 4 UA 106395 C2 5 10 15 20 25 30 35 40 45 50 55 60 напругою на конденсаторі 4, який зарядився при включенні джерела живлення, то на виході елемента І 9, а отже, і на входах R лічильників буде рівень логічної одиниці. Звідси витікає, що у момент вступу імпульсу припинення генерації не станеться, обумовлюючи тим самим запобігання спотворенню вихідній послідовності. І тільки зі вступом подальших тактових імпульсів, коли відбуватиметься перехід лічильника 12 у нульовий стан, на виході елемента АБО 10 буде сформований рівень логічного 0, обумовлюючи рівень 0 на вході та виході елемента І 9, що приведе до блокування нульового стану лічильників, а отже, до припинення процесу генерації. Зі вступом наступного імпульсу запуску усі процеси повторюються. На фіг. 2 приведений граф переходів формувача, що складається з двох кілець: перше (нижнє кільце) - граф переходів лічильника 1, друге кільце - граф переходів лічильника 2, третє кільце - граф переходів лічильника 11, четверте кільце - граф переходів лічильника 12 із загальною вершиною, відповідною нульовому стану лічильників, а на фіг. 3 - епюри, що ілюструють роботу для варіанта налагодження В=4, N=3, Р=7, визначаючого параметри вихідної періодичної послідовності імпульсів - tи=4Т, tп=7Т, n=3. На відміну від відомого пристрою, формування періодичної послідовності пачок імпульсів типа меандр з програмованими параметрами, тобто тривалістю імпульсів, кількістю їх в пачці і паузи між пачками розширює область застосування формувача і його функціональні можливості. ФОРМУЛА ВИНАХОДУ Параметризований формувач імпульсної послідовності, який містить: перший і другий реверсивні двійкові лічильники; перший і другий елементи АБО; перший і другий двовходові елементи І; інвертор; синхронний D-тригер зі входом асинхронної установки у нульовий стан; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; при цьому перший лічильник, налагоджений на режим віднімання, має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід налагодження на режим додавання/віднімання, вхід асинхронної установки у нульовий стан, вихід переповнювання; другий лічильник має вхід налагодження на режим додавання/віднімання, вхід подачі імпульсів синхронізації, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано зі входом налагодження на режим додавання/віднімання другого лічильника, входом інвертора і входом першого елемента АБО, вихід якого з'єднано зі входом дозволу режиму паралельного завантаження першого лічильника; вихід переповнювання другого лічильника з'єднано з другим входом першого елемента АБО; загальна точка послідовно сполучених резистора і конденсатора з'єднано з інформаційним входом D-тригера, зі входами першого та другого елементів І; вихід D-тригера з'єднано зі входом другого елемента АБО, вихід якого з'єднано з другим входом другого елемента І, вихід якого з'єднано зі входами асинхронної установки лічильників у нульовий стан; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування вихідних імпульсів; вихід першого елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску; входи паралельного завантаження першого лічильника, утворюють входи налагодження формувача на задану тривалість вихідних імпульсів, який відрізняється тим, що введено третій і четвертий реверсивні двійкові лічильники, налагоджені на режим віднімання, які мають вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід налагодження на режим додавання/віднімання, вхід асинхронної установки у нульовий стан, вихід переповнювання; третій, четвертий, п'ятий, шостий і сьомий елементи АБО; третій і четвертий елементи І; елемент І-НІ; другий, третій, четвертий і п'ятий інвертори; структуру другого лічильника додано входом синхронної установки у нульовий стан; вихід переповнювання третього лічильника з'єднано з першим входом сьомого елемента АБО; вихід переповнювання четвертого лічильника з'єднано зі входом дозволу синхронного паралельного завантаження третього і четвертого лічильників, другим входом другого елемента АБО, входом четвертого інвертора, вихід якого з'єднано з другим входом сьомого елемента АБО, вихід якого з'єднано з першим входом четвертого елемента І; вихід нульового розряду першого лічильника з'єднано зі входом другого інвертора, вихід якого з'єднано з першим входом третього чотиривходового елемента АБО, другий, третій і четвертий входи якого відповідно з'єднано з виходами першого, другого і 5 UA 106395 C2 5 10 15 20 третього розрядів першого лічильника, вихід третього елемента АБО з'єднано з першим входом елемента І-НІ; вихід нульового розряду третього лічильника з'єднано зі входом третього інвертора, вихід якого з'єднано з першим входом четвертого чотиривходового елемента АБО, другий, третій і четвертий входи якого відповідно з'єднано з виходами першого, другого і третього розрядів третього лічильника, вихід третього елемента АБО з'єднано з другим входом елемента І-НІ, вихід якого з'єднано зі входом синхронної установки у нульовий стан другого лічильника, з другим входом четвертого елемента І, зі входом третього елемента І; вихід четвертого елемента І з'єднано зі входом дозволу режиму лічби четвертого лічильника і входом п'ятого інвертора, вихід якого з'єднано з третім входом першого елемента АБО, з першими входами п'ятого і шостого двовходових елементів АБО; другий вхід п'ятого елемента АБО з'єднано з виходом першого інвертора; другий вхід шостого елемента АБО з'єднано з виходом першого елемента АБО; вихід п'ятого елемента АБО з'єднано зі входом дозволу режиму лічби першого лічильника; вихід шостого елемента АБО з'єднано з другим входом третього елемента І, вихід якого з'єднано зі входом дозволу режиму лічби третього лічильника; входи паралельного завантаження третього лічильника, утворюють входи налагодження формувача на задану кількість імпульсів в пачці; входи паралельного завантаження четвертого лічильника, утворюють входи налагодження формувача на задану паузу між пачками вихідних імпульсів; тактові входи третього та четвертого лічильників з'єднано зі входом формувача; входи асинхронної установки у нульовий стан третього і четвертого лічильників з'єднано з виходом другого елемента АБО. 6 UA 106395 C2 Фіг.3 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
