Електронагрівна курильна система, нагрівач для неї та застосування нагрівача у електронагрівній курильній системі

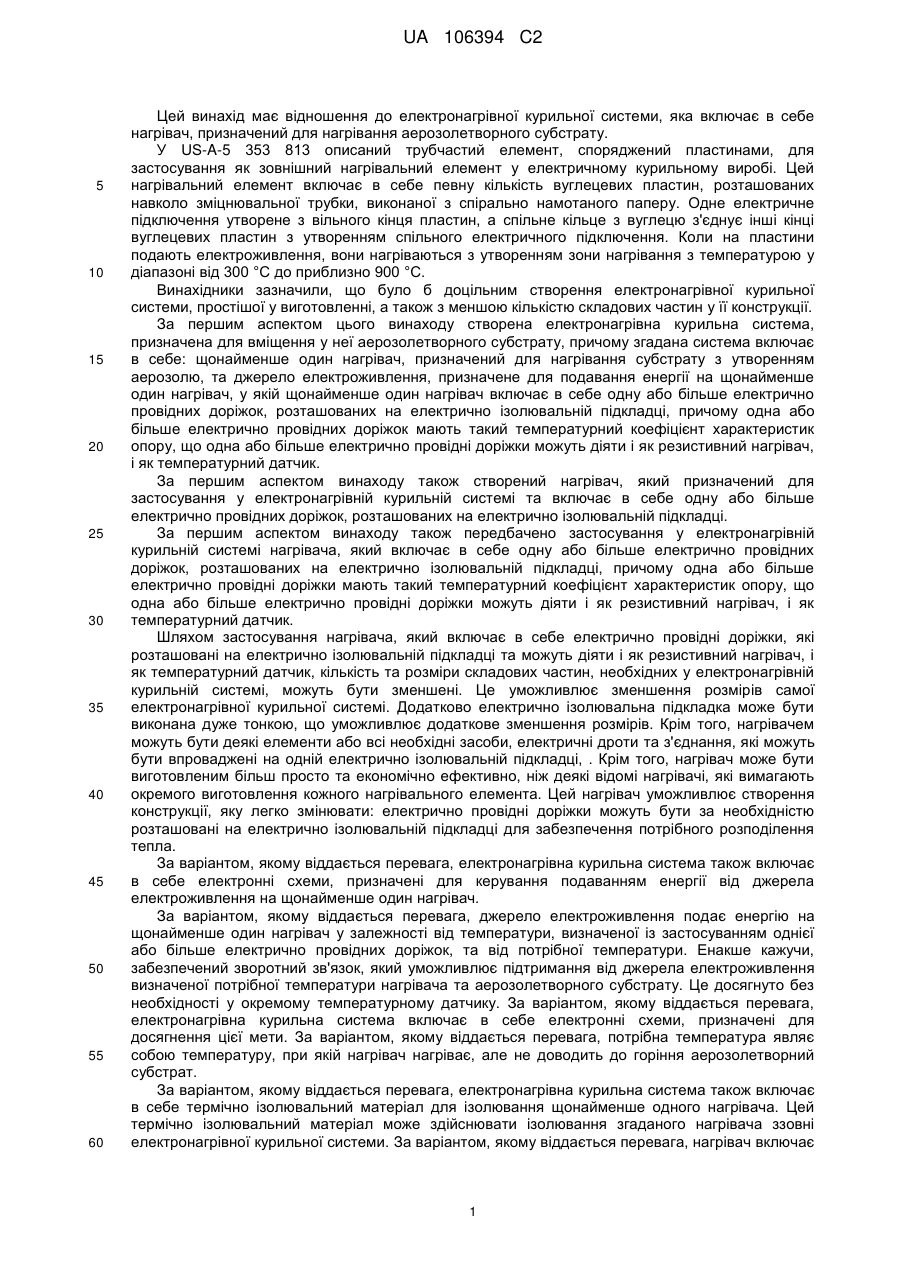

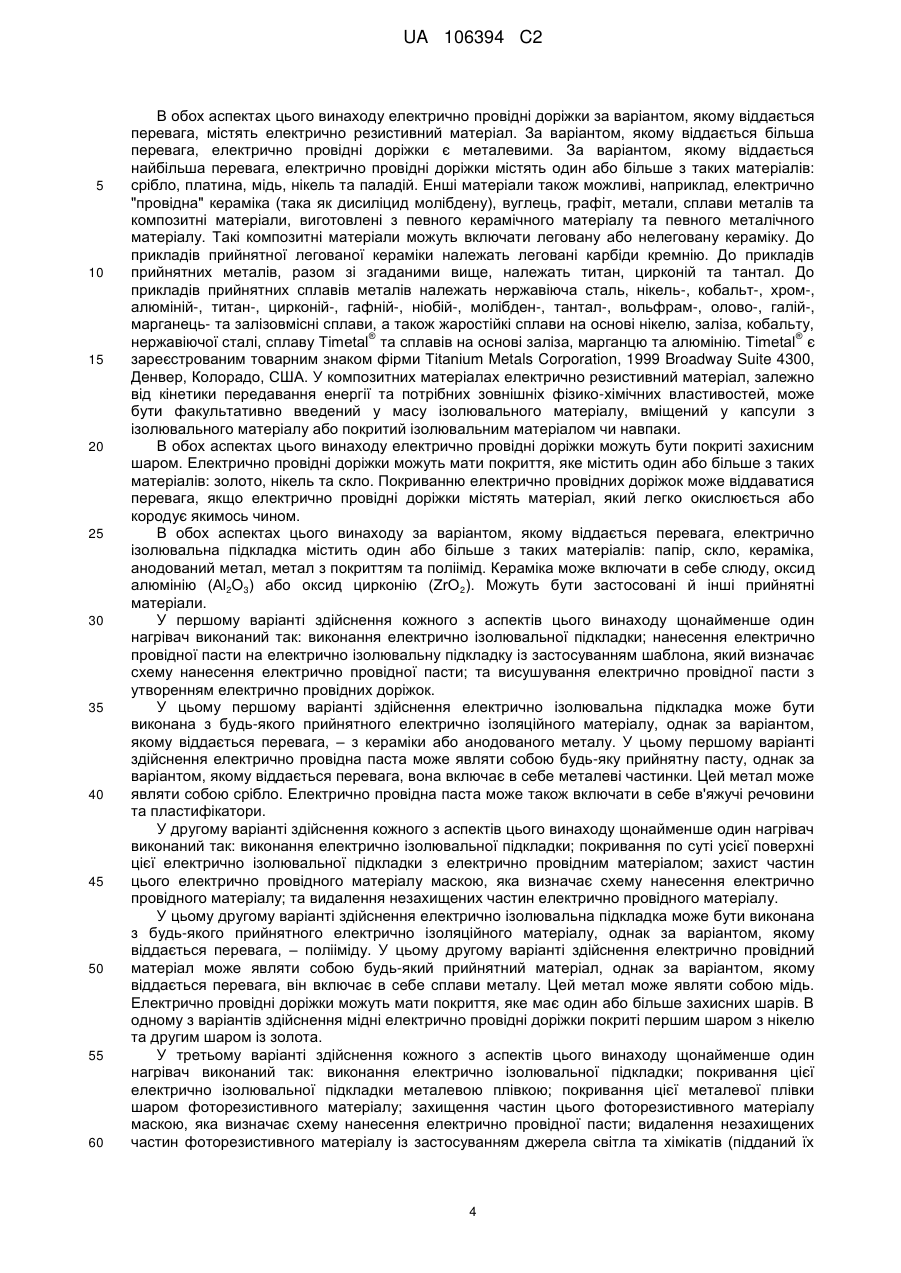

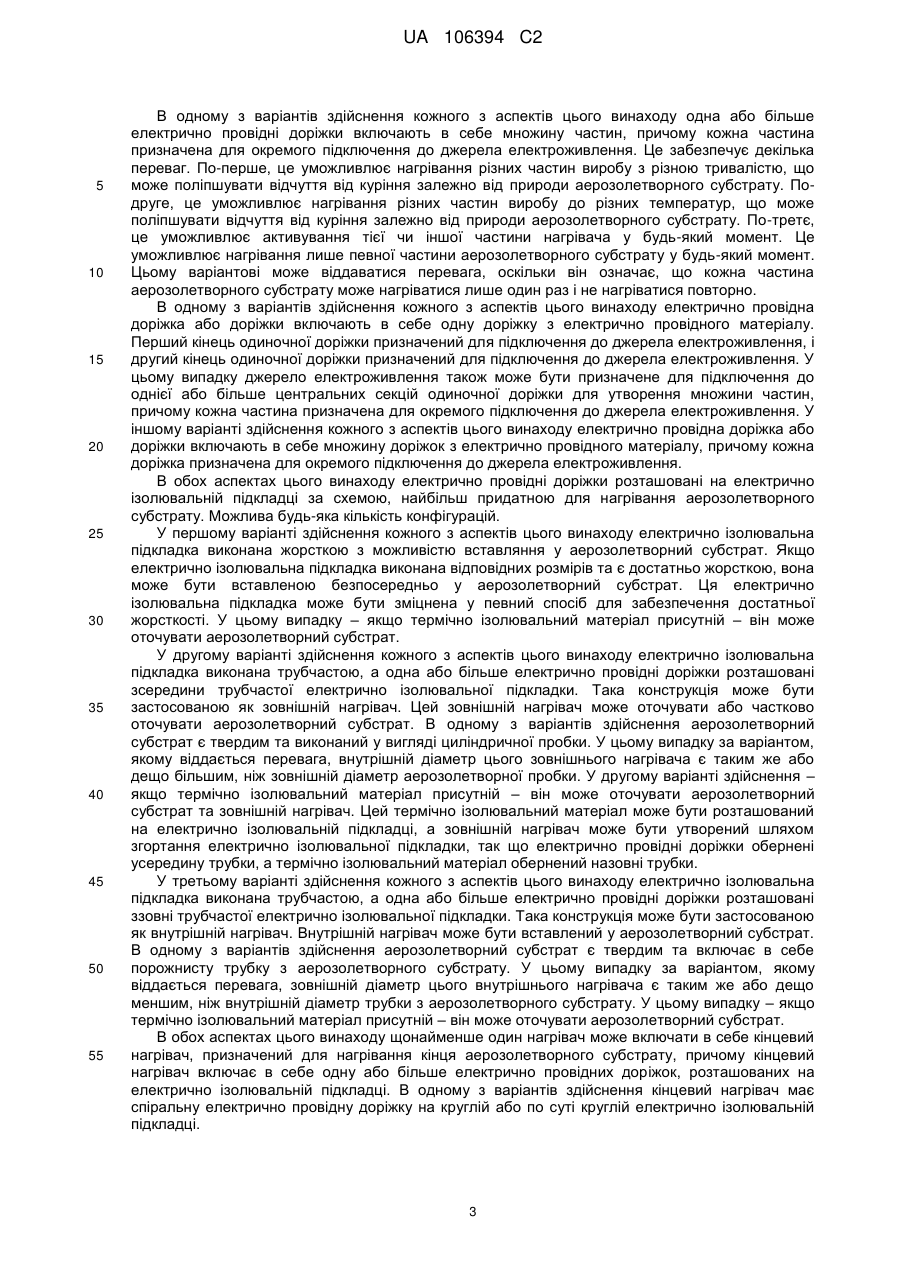

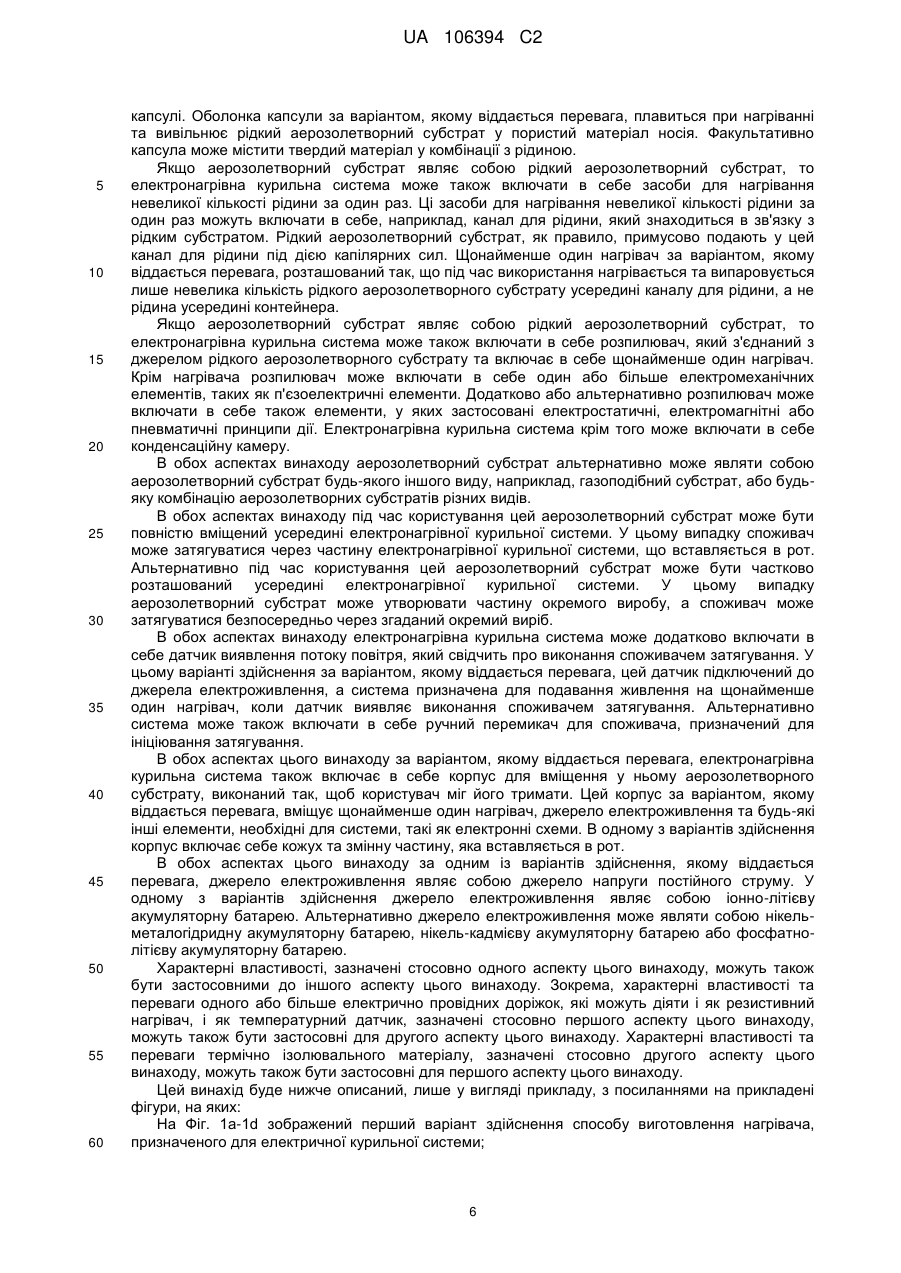

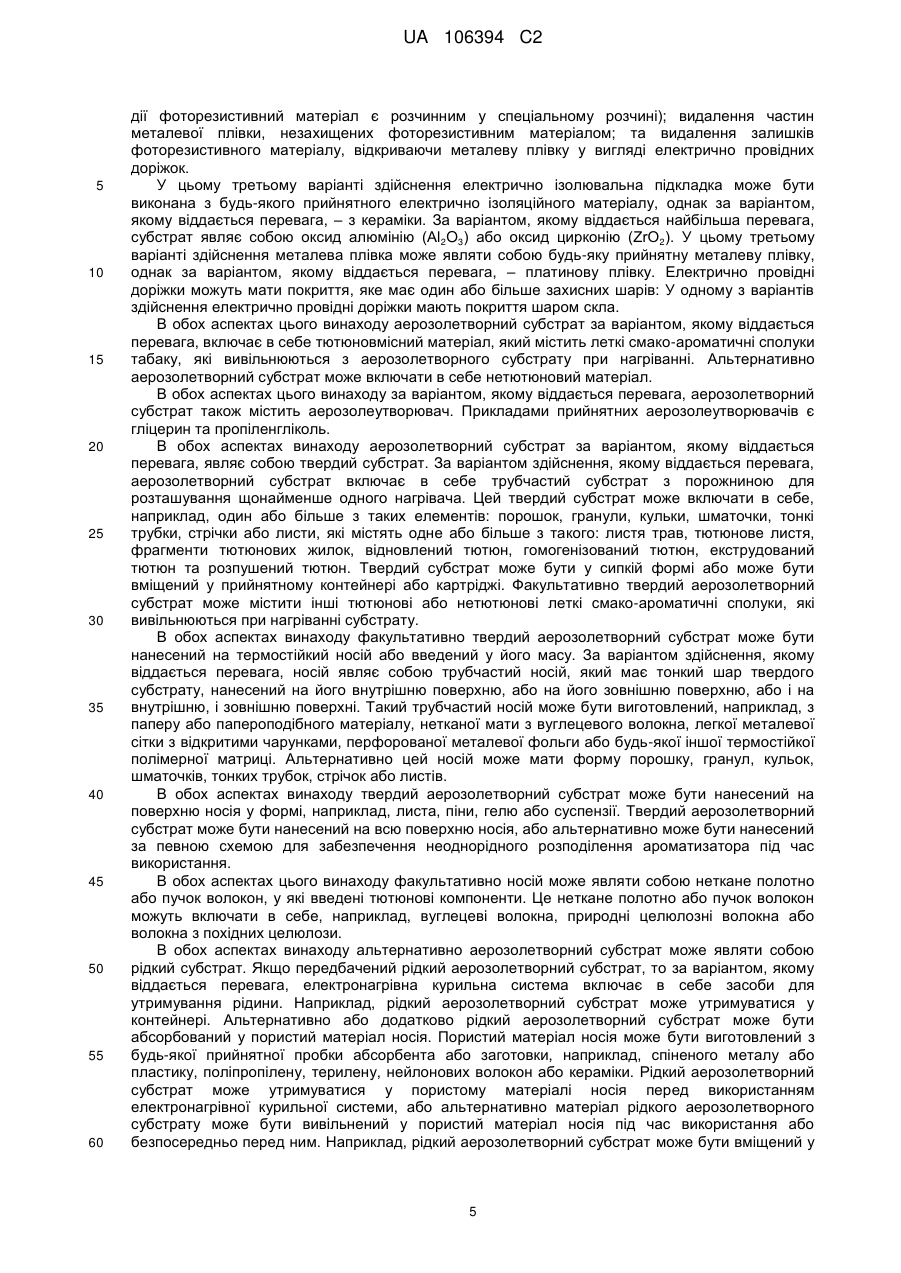

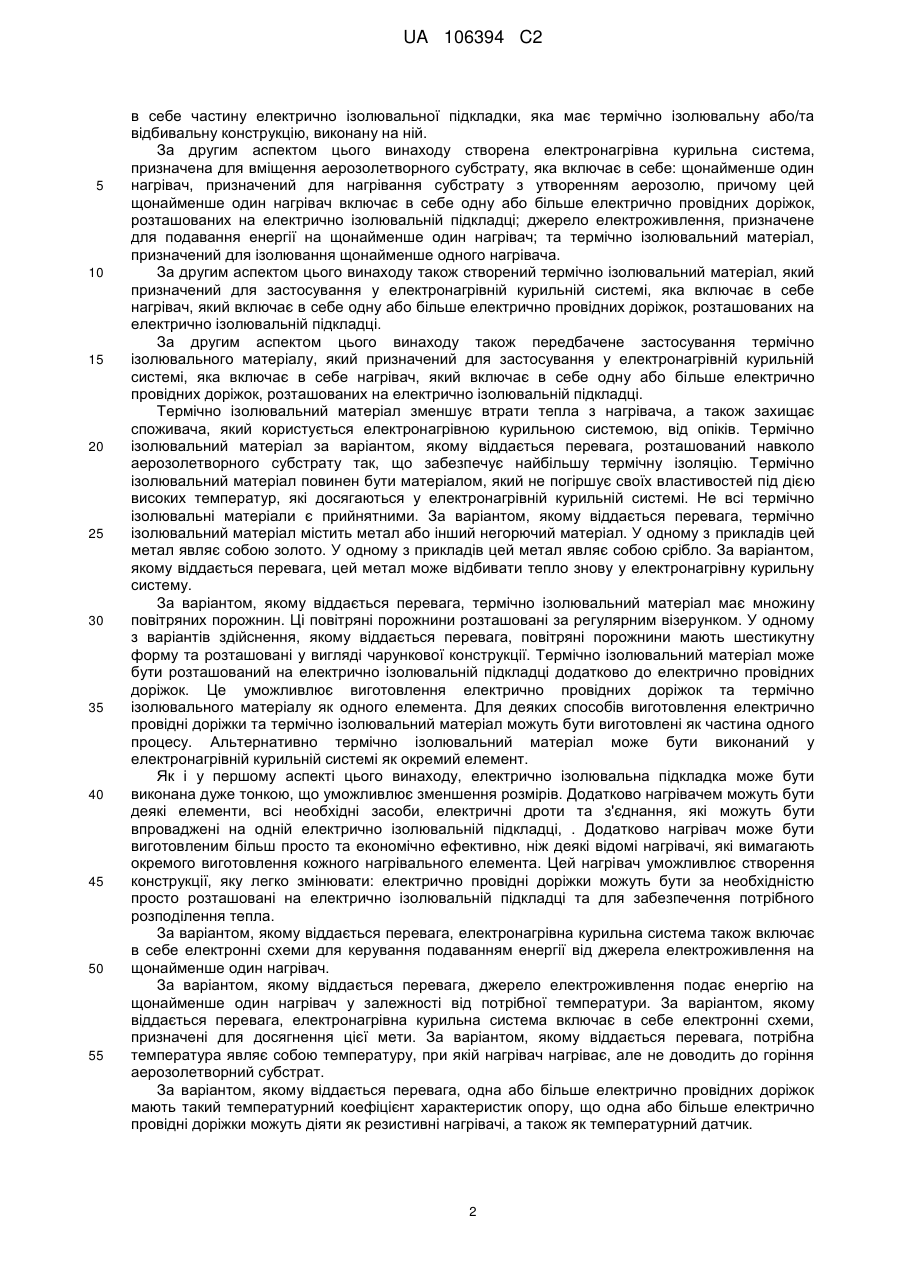

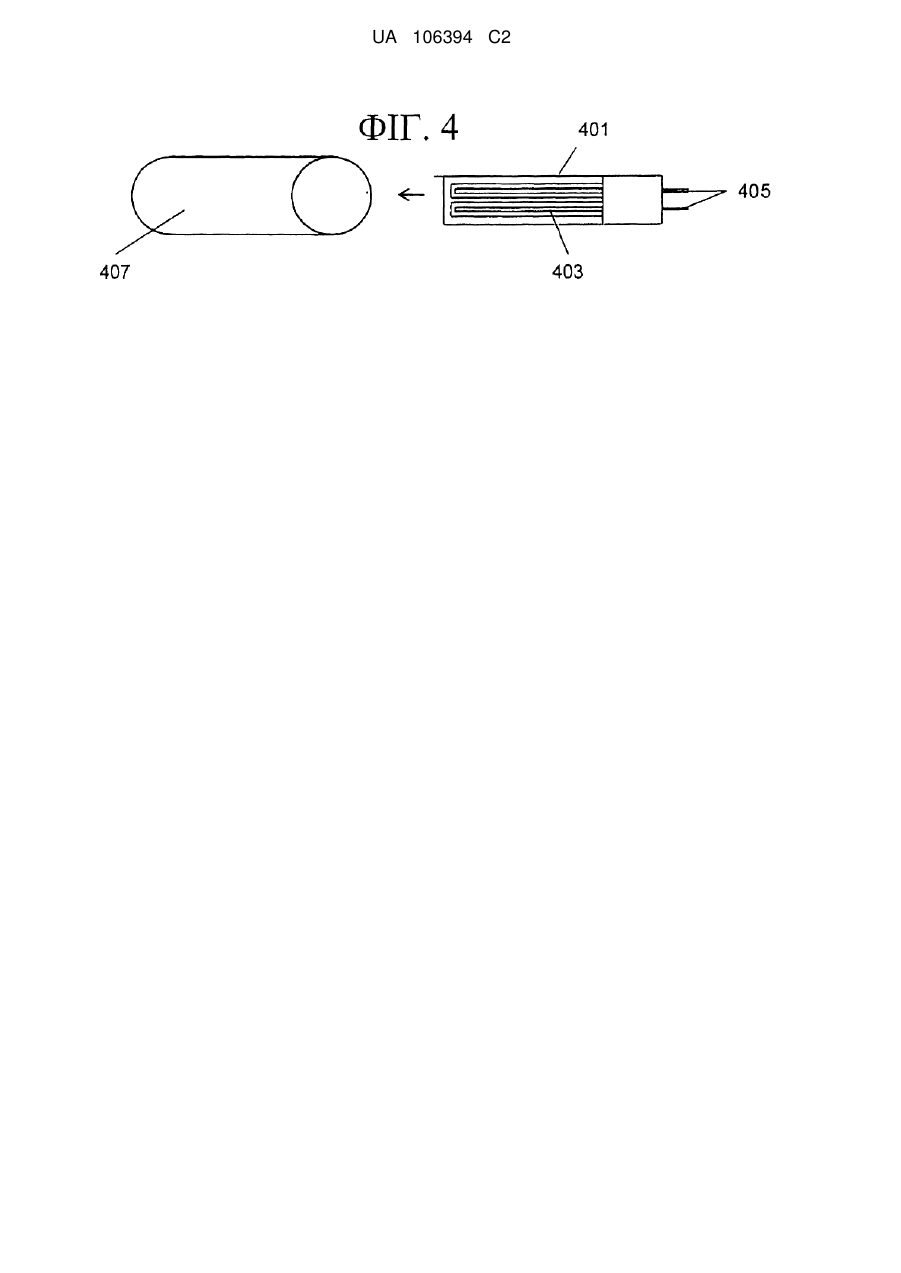

Реферат: Створена електронагрівна курильна система, яка призначена для розташування аерозолетворного субстрату. Система включає в себе щонайменше один нагрівач, призначений для нагрівання субстрату з утворенням аерозолю, та джерело електроживлення, призначене для подавання енергії на щонайменше один нагрівач. Щонайменше один нагрівач включає в себе одну або більше електрично провідних доріжок, розташованих на електрично ізолювальній підкладці. У одному з варіантів конструкції одна або більше електрично провідних доріжок мають такий температурний коефіцієнт характеристик опору, що одна або більше електрично провідні доріжки можуть діяти як резистивні нагрівачі, а також як температурний датчик. В іншому варіанті конструкції електронагрівна курильна система додатково включає в себе термічно ізолювальний матеріал для ізолювання щонайменше одного нагрівача ззовні електронагрівної курильної системи. UA 106394 C2 (12) UA 106394 C2 UA 106394 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до електронагрівної курильної системи, яка включає в себе нагрівач, призначений для нагрівання аерозолетворного субстрату. У US-A-5 353 813 описаний трубчастий елемент, споряджений пластинами, для застосування як зовнішний нагрівальний елемент у електричному курильному виробі. Цей нагрівальний елемент включає в себе певну кількість вуглецевих пластин, розташованих навколо зміцнювальної трубки, виконаної з спірально намотаного паперу. Одне електричне підключення утворене з вільного кінця пластин, а спільне кільце з вуглецю з'єднує інші кінці вуглецевих пластин з утворенням спільного електричного підключення. Коли на пластини подають електроживлення, вони нагріваються з утворенням зони нагрівання з температурою у діапазоні від 300 °C до приблизно 900 °C. Винахідники зазначили, що було б доцільним створення електронагрівної курильної системи, простішої у виготовленні, а також з меншою кількістю складових частин у її конструкції. За першим аспектом цього винаходу створена електронагрівна курильна система, призначена для вміщення у неї аерозолетворного субстрату, причому згадана система включає в себе: щонайменше один нагрівач, призначений для нагрівання субстрату з утворенням аерозолю, та джерело електроживлення, призначене для подавання енергії на щонайменше один нагрівач, у якій щонайменше один нагрівач включає в себе одну або більше електрично провідних доріжок, розташованих на електрично ізолювальній підкладці, причому одна або більше електрично провідних доріжок мають такий температурний коефіцієнт характеристик опору, що одна або більше електрично провідні доріжки можуть діяти і як резистивний нагрівач, і як температурний датчик. За першим аспектом винаходу також створений нагрівач, який призначений для застосування у електронагрівній курильній системі та включає в себе одну або більше електрично провідних доріжок, розташованих на електрично ізолювальній підкладці. За першим аспектом винаходу також передбачено застосування у електронагрівній курильній системі нагрівача, який включає в себе одну або більше електрично провідних доріжок, розташованих на електрично ізолювальній підкладці, причому одна або більше електрично провідні доріжки мають такий температурний коефіцієнт характеристик опору, що одна або більше електрично провідні доріжки можуть діяти і як резистивний нагрівач, і як температурний датчик. Шляхом застосування нагрівача, який включає в себе електрично провідні доріжки, які розташовані на електрично ізолювальній підкладці та можуть діяти і як резистивний нагрівач, і як температурний датчик, кількість та розміри складових частин, необхідних у електронагрівній курильній системі, можуть бути зменшені. Це уможливлює зменшення розмірів самої електронагрівної курильної системі. Додатково електрично ізолювальна підкладка може бути виконана дуже тонкою, що уможливлює додаткове зменшення розмірів. Крім того, нагрівачем можуть бути деякі елементи або всі необхідні засоби, електричні дроти та з'єднання, які можуть бути впроваджені на одній електрично ізолювальній підкладці, . Крім того, нагрівач може бути виготовленим більш просто та економічно ефективно, ніж деякі відомі нагрівачі, які вимагають окремого виготовлення кожного нагрівального елемента. Цей нагрівач уможливлює створення конструкції, яку легко змінювати: електрично провідні доріжки можуть бути за необхідністю розташовані на електрично ізолювальній підкладці для забезпечення потрібного розподілення тепла. За варіантом, якому віддається перевага, електронагрівна курильна система також включає в себе електронні схеми, призначені для керування подаванням енергії від джерела електроживлення на щонайменше один нагрівач. За варіантом, якому віддається перевага, джерело електроживлення подає енергію на щонайменше один нагрівач у залежності від температури, визначеної із застосуванням однієї або більше електрично провідних доріжок, та від потрібної температури. Енакше кажучи, забезпечений зворотний зв'язок, який уможливлює підтримання від джерела електроживлення визначеної потрібної температури нагрівача та аерозолетворного субстрату. Це досягнуто без необхідності у окремому температурному датчику. За варіантом, якому віддається перевага, електронагрівна курильна система включає в себе електронні схеми, призначені для досягнення цієї мети. За варіантом, якому віддається перевага, потрібна температура являє собою температуру, при якій нагрівач нагріває, але не доводить до горіння аерозолетворний субстрат. За варіантом, якому віддається перевага, електронагрівна курильна система також включає в себе термічно ізолювальний матеріал для ізолювання щонайменше одного нагрівача. Цей термічно ізолювальний матеріал може здійснювати ізолювання згаданого нагрівача ззовні електронагрівної курильної системи. За варіантом, якому віддається перевага, нагрівач включає 1 UA 106394 C2 5 10 15 20 25 30 35 40 45 50 55 в себе частину електрично ізолювальної підкладки, яка має термічно ізолювальну або/та відбивальну конструкцію, виконану на ній. За другим аспектом цього винаходу створена електронагрівна курильна система, призначена для вміщення аерозолетворного субстрату, яка включає в себе: щонайменше один нагрівач, призначений для нагрівання субстрату з утворенням аерозолю, причому цей щонайменше один нагрівач включає в себе одну або більше електрично провідних доріжок, розташованих на електрично ізолювальній підкладці; джерело електроживлення, призначене для подавання енергії на щонайменше один нагрівач; та термічно ізолювальний матеріал, призначений для ізолювання щонайменше одного нагрівача. За другим аспектом цього винаходу також створений термічно ізолювальний матеріал, який призначений для застосування у електронагрівній курильній системі, яка включає в себе нагрівач, який включає в себе одну або більше електрично провідних доріжок, розташованих на електрично ізолювальній підкладці. За другим аспектом цього винаходу також передбачене застосування термічно ізолювального матеріалу, який призначений для застосування у електронагрівній курильній системі, яка включає в себе нагрівач, який включає в себе одну або більше електрично провідних доріжок, розташованих на електрично ізолювальній підкладці. Термічно ізолювальний матеріал зменшує втрати тепла з нагрівача, а також захищає споживача, який користується електронагрівною курильною системою, від опіків. Термічно ізолювальний матеріал за варіантом, якому віддається перевага, розташований навколо аерозолетворного субстрату так, що забезпечує найбільшу термічну ізоляцію. Термічно ізолювальний матеріал повинен бути матеріалом, який не погіршує своїх властивостей під дією високих температур, які досягаються у електронагрівній курильній системі. Не всі термічно ізолювальні матеріали є прийнятними. За варіантом, якому віддається перевага, термічно ізолювальний матеріал містить метал або інший негорючий матеріал. У одному з прикладів цей метал являє собою золото. У одному з прикладів цей метал являє собою срібло. За варіантом, якому віддається перевага, цей метал може відбивати тепло знову у електронагрівну курильну систему. За варіантом, якому віддається перевага, термічно ізолювальний матеріал має множину повітряних порожнин. Ці повітряні порожнини розташовані за регулярним візерунком. У одному з варіантів здійснення, якому віддається перевага, повітряні порожнини мають шестикутну форму та розташовані у вигляді чарункової конструкції. Термічно ізолювальний матеріал може бути розташований на електрично ізолювальній підкладці додатково до електрично провідних доріжок. Це уможливлює виготовлення електрично провідних доріжок та термічно ізолювального матеріалу як одного елемента. Для деяких способів виготовлення електрично провідні доріжки та термічно ізолювальний матеріал можуть бути виготовлені як частина одного процесу. Альтернативно термічно ізолювальний матеріал може бути виконаний у електронагрівній курильній системі як окремий елемент. Як і у першому аспекті цього винаходу, електрично ізолювальна підкладка може бути виконана дуже тонкою, що уможливлює зменшення розмірів. Додатково нагрівачем можуть бути деякі елементи, всі необхідні засоби, електричні дроти та з'єднання, які можуть бути впроваджені на одній електрично ізолювальній підкладці, . Додатково нагрівач може бути виготовленим більш просто та економічно ефективно, ніж деякі відомі нагрівачі, які вимагають окремого виготовлення кожного нагрівального елемента. Цей нагрівач уможливлює створення конструкції, яку легко змінювати: електрично провідні доріжки можуть бути за необхідністю просто розташовані на електрично ізолювальній підкладці та для забезпечення потрібного розподілення тепла. За варіантом, якому віддається перевага, електронагрівна курильна система також включає в себе електронні схеми для керування подаванням енергії від джерела електроживлення на щонайменше один нагрівач. За варіантом, якому віддається перевага, джерело електроживлення подає енергію на щонайменше один нагрівач у залежності від потрібної температури. За варіантом, якому віддається перевага, електронагрівна курильна система включає в себе електронні схеми, призначені для досягнення цієї мети. За варіантом, якому віддається перевага, потрібна температура являє собою температуру, при якій нагрівач нагріває, але не доводить до горіння аерозолетворний субстрат. За варіантом, якому віддається перевага, одна або більше електрично провідних доріжок мають такий температурний коефіцієнт характеристик опору, що одна або більше електрично провідні доріжки можуть діяти як резистивні нагрівачі, а також як температурний датчик. 2 UA 106394 C2 5 10 15 20 25 30 35 40 45 50 55 В одному з варіантів здійснення кожного з аспектів цього винаходу одна або більше електрично провідні доріжки включають в себе множину частин, причому кожна частина призначена для окремого підключення до джерела електроживлення. Це забезпечує декілька переваг. По-перше, це уможливлює нагрівання різних частин виробу з різною тривалістю, що може поліпшувати відчуття від куріння залежно від природи аерозолетворного субстрату. Подруге, це уможливлює нагрівання різних частин виробу до різних температур, що може поліпшувати відчуття від куріння залежно від природи аерозолетворного субстрату. По-третє, це уможливлює активування тієї чи іншої частини нагрівача у будь-який момент. Це уможливлює нагрівання лише певної частини аерозолетворного субстрату у будь-який момент. Цьому варіантові може віддаватися перевага, оскільки він означає, що кожна частина аерозолетворного субстрату може нагріватися лише один раз і не нагріватися повторно. В одному з варіантів здійснення кожного з аспектів цього винаходу електрично провідна доріжка або доріжки включають в себе одну доріжку з електрично провідного матеріалу. Перший кінець одиночної доріжки призначений для підключення до джерела електроживлення, і другий кінець одиночної доріжки призначений для підключення до джерела електроживлення. У цьому випадку джерело електроживлення також може бути призначене для підключення до однієї або більше центральних секцій одиночної доріжки для утворення множини частин, причому кожна частина призначена для окремого підключення до джерела електроживлення. У іншому варіанті здійснення кожного з аспектів цього винаходу електрично провідна доріжка або доріжки включають в себе множину доріжок з електрично провідного матеріалу, причому кожна доріжка призначена для окремого підключення до джерела електроживлення. В обох аспектах цього винаходу електрично провідні доріжки розташовані на електрично ізолювальній підкладці за схемою, найбільш придатною для нагрівання аерозолетворного субстрату. Можлива будь-яка кількість конфігурацій. У першому варіанті здійснення кожного з аспектів цього винаходу електрично ізолювальна підкладка виконана жорсткою з можливістю вставляння у аерозолетворний субстрат. Якщо електрично ізолювальна підкладка виконана відповідних розмірів та є достатньо жорсткою, вона може бути вставленою безпосередньо у аерозолетворний субстрат. Ця електрично ізолювальна підкладка може бути зміцнена у певний спосіб для забезпечення достатньої жорсткості. У цьому випадку – якщо термічно ізолювальний матеріал присутній – він може оточувати аерозолетворний субстрат. У другому варіанті здійснення кожного з аспектів цього винаходу електрично ізолювальна підкладка виконана трубчастою, а одна або більше електрично провідні доріжки розташовані зсередини трубчастої електрично ізолювальної підкладки. Така конструкція може бути застосованою як зовнішній нагрівач. Цей зовнішній нагрівач може оточувати або частково оточувати аерозолетворний субстрат. В одному з варіантів здійснення аерозолетворний субстрат є твердим та виконаний у вигляді циліндричної пробки. У цьому випадку за варіантом, якому віддається перевага, внутрішній діаметр цього зовнішнього нагрівача є таким же або дещо більшим, ніж зовнішній діаметр аерозолетворної пробки. У другому варіанті здійснення – якщо термічно ізолювальний матеріал присутній – він може оточувати аерозолетворний субстрат та зовнішній нагрівач. Цей термічно ізолювальний матеріал може бути розташований на електрично ізолювальній підкладці, а зовнішній нагрівач може бути утворений шляхом згортання електрично ізолювальної підкладки, так що електрично провідні доріжки обернені усередину трубки, а термічно ізолювальний матеріал обернений назовні трубки. У третьому варіанті здійснення кожного з аспектів цього винаходу електрично ізолювальна підкладка виконана трубчастою, а одна або більше електрично провідні доріжки розташовані ззовні трубчастої електрично ізолювальної підкладки. Така конструкція може бути застосованою як внутрішній нагрівач. Внутрішній нагрівач може бути вставлений у аерозолетворний субстрат. В одному з варіантів здійснення аерозолетворний субстрат є твердим та включає в себе порожнисту трубку з аерозолетворного субстрату. У цьому випадку за варіантом, якому віддається перевага, зовнішній діаметр цього внутрішнього нагрівача є таким же або дещо меншим, ніж внутрішній діаметр трубки з аерозолетворного субстрату. У цьому випадку – якщо термічно ізолювальний матеріал присутній – він може оточувати аерозолетворний субстрат. В обох аспектах цього винаходу щонайменше один нагрівач може включати в себе кінцевий нагрівач, призначений для нагрівання кінця аерозолетворного субстрату, причому кінцевий нагрівач включає в себе одну або більше електрично провідних доріжок, розташованих на електрично ізолювальній підкладці. В одному з варіантів здійснення кінцевий нагрівач має спіральну електрично провідну доріжку на круглій або по суті круглій електрично ізолювальній підкладці. 3 UA 106394 C2 5 10 15 20 25 30 35 40 45 50 55 60 В обох аспектах цього винаходу електрично провідні доріжки за варіантом, якому віддається перевага, містять електрично резистивний матеріал. За варіантом, якому віддається більша перевага, електрично провідні доріжки є металевими. За варіантом, якому віддається найбільша перевага, електрично провідні доріжки містять один або більше з таких матеріалів: срібло, платина, мідь, нікель та паладій. Енші матеріали також можливі, наприклад, електрично "провідна" кераміка (така як дисиліцид молібдену), вуглець, графіт, метали, сплави металів та композитні матеріали, виготовлені з певного керамічного матеріалу та певного металічного матеріалу. Такі композитні матеріали можуть включати леговану або нелеговану кераміку. До прикладів прийнятної легованої кераміки належать леговані карбіди кремнію. До прикладів прийнятних металів, разом зі згаданими вище, належать титан, цирконій та тантал. До прикладів прийнятних сплавів металів належать нержавіюча сталь, нікель-, кобальт-, хром-, алюміній-, титан-, цирконій-, гафній-, ніобій-, молібден-, тантал-, вольфрам-, олово-, галій-, марганець- та залізовмісні сплави, а також жаростійкі сплави на основі нікелю, заліза, кобальту, ® ® нержавіючої сталі, сплаву Timetal та сплавів на основі заліза, марганцю та алюмінію. Timetal є зареєстрованим товарним знаком фірми Titanium Metals Corporation, 1999 Broadway Suite 4300, Денвер, Колорадо, США. У композитних матеріалах електрично резистивний матеріал, залежно від кінетики передавання енергії та потрібних зовнішніх фізико-хімічних властивостей, може бути факультативно введений у масу ізолювального матеріалу, вміщений у капсули з ізолювального матеріалу або покритий ізолювальним матеріалом чи навпаки. В обох аспектах цього винаходу електрично провідні доріжки можуть бути покриті захисним шаром. Електрично провідні доріжки можуть мати покриття, яке містить один або більше з таких матеріалів: золото, нікель та скло. Покриванню електрично провідних доріжок може віддаватися перевага, якщо електрично провідні доріжки містять матеріал, який легко окислюється або кородує якимось чином. В обох аспектах цього винаходу за варіантом, якому віддається перевага, електрично ізолювальна підкладка містить один або більше з таких матеріалів: папір, скло, кераміка, анодований метал, метал з покриттям та поліімід. Кераміка може включати в себе слюду, оксид алюмінію (Al2O3) або оксид цирконію (ZrO2). Можуть бути застосовані й інші прийнятні матеріали. У першому варіанті здійснення кожного з аспектів цього винаходу щонайменше один нагрівач виконаний так: виконання електрично ізолювальної підкладки; нанесення електрично провідної пасти на електрично ізолювальну підкладку із застосуванням шаблона, який визначає схему нанесення електрично провідної пасти; та висушування електрично провідної пасти з утворенням електрично провідних доріжок. У цьому першому варіанті здійснення електрично ізолювальна підкладка може бути виконана з будь-якого прийнятного електрично ізоляційного матеріалу, однак за варіантом, якому віддається перевага, – з кераміки або анодованого металу. У цьому першому варіанті здійснення електрично провідна паста може являти собою будь-яку прийнятну пасту, однак за варіантом, якому віддається перевага, вона включає в себе металеві частинки. Цей метал може являти собою срібло. Електрично провідна паста може також включати в себе в'яжучі речовини та пластифікатори. У другому варіанті здійснення кожного з аспектів цього винаходу щонайменше один нагрівач виконаний так: виконання електрично ізолювальної підкладки; покривання по суті усієї поверхні цієї електрично ізолювальної підкладки з електрично провідним матеріалом; захист частин цього електрично провідного матеріалу маскою, яка визначає схему нанесення електрично провідного матеріалу; та видалення незахищених частин електрично провідного матеріалу. У цьому другому варіанті здійснення електрично ізолювальна підкладка може бути виконана з будь-якого прийнятного електрично ізоляційного матеріалу, однак за варіантом, якому віддається перевага, – полііміду. У цьому другому варіанті здійснення електрично провідний матеріал може являти собою будь-який прийнятний матеріал, однак за варіантом, якому віддається перевага, він включає в себе сплави металу. Цей метал може являти собою мідь. Електрично провідні доріжки можуть мати покриття, яке має один або більше захисних шарів. В одному з варіантів здійснення мідні електрично провідні доріжки покриті першим шаром з нікелю та другим шаром із золота. У третьому варіанті здійснення кожного з аспектів цього винаходу щонайменше один нагрівач виконаний так: виконання електрично ізолювальної підкладки; покривання цієї електрично ізолювальної підкладки металевою плівкою; покривання цієї металевої плівки шаром фоторезистивного матеріалу; захищення частин цього фоторезистивного матеріалу маскою, яка визначає схему нанесення електрично провідної пасти; видалення незахищених частин фоторезистивного матеріалу із застосуванням джерела світла та хімікатів (підданий їх 4 UA 106394 C2 5 10 15 20 25 30 35 40 45 50 55 60 дії фоторезистивний матеріал є розчинним у спеціальному розчині); видалення частин металевої плівки, незахищених фоторезистивним матеріалом; та видалення залишків фоторезистивного матеріалу, відкриваючи металеву плівку у вигляді електрично провідних доріжок. У цьому третьому варіанті здійснення електрично ізолювальна підкладка може бути виконана з будь-якого прийнятного електрично ізоляційного матеріалу, однак за варіантом, якому віддається перевага, – з кераміки. За варіантом, якому віддається найбільша перевага, субстрат являє собою оксид алюмінію (Al2O3) або оксид цирконію (ZrO2). У цьому третьому варіанті здійснення металева плівка може являти собою будь-яку прийнятну металеву плівку, однак за варіантом, якому віддається перевага, – платинову плівку. Електрично провідні доріжки можуть мати покриття, яке має один або більше захисних шарів: У одному з варіантів здійснення електрично провідні доріжки мають покриття шаром скла. В обох аспектах цього винаходу аерозолетворний субстрат за варіантом, якому віддається перевага, включає в себе тютюновмісний матеріал, який містить леткі смако-ароматичні сполуки табаку, які вивільнюються з аерозолетворного субстрату при нагріванні. Альтернативно аерозолетворний субстрат може включати в себе нетютюновий матеріал. В обох аспектах цього винаходу за варіантом, якому віддається перевага, аерозолетворний субстрат також містить аерозолеутворювач. Прикладами прийнятних аерозолеутворювачів є гліцерин та пропіленгліколь. В обох аспектах винаходу аерозолетворний субстрат за варіантом, якому віддається перевага, являє собою твердий субстрат. За варіантом здійснення, якому віддається перевага, аерозолетворний субстрат включає в себе трубчастий субстрат з порожниною для розташування щонайменше одного нагрівача. Цей твердий субстрат може включати в себе, наприклад, один або більше з таких елементів: порошок, гранули, кульки, шматочки, тонкі трубки, стрічки або листи, які містять одне або більше з такого: листя трав, тютюнове листя, фрагменти тютюнових жилок, відновлений тютюн, гомогенізований тютюн, екструдований тютюн та розпушений тютюн. Твердий субстрат може бути у сипкій формі або може бути вміщений у прийнятному контейнері або картріджі. Факультативно твердий аерозолетворний субстрат може містити інші тютюнові або нетютюнові леткі смако-ароматичні сполуки, які вивільнюються при нагріванні субстрату. В обох аспектах винаходу факультативно твердий аерозолетворний субстрат може бути нанесений на термостійкий носій або введений у його масу. За варіантом здійснення, якому віддається перевага, носій являє собою трубчастий носій, який має тонкий шар твердого субстрату, нанесений на його внутрішню поверхню, або на його зовнішню поверхню, або і на внутрішню, і зовнішню поверхні. Такий трубчастий носій може бути виготовлений, наприклад, з паперу або папероподібного матеріалу, нетканої мати з вуглецевого волокна, легкої металевої сітки з відкритими чарунками, перфорованої металевої фольги або будь-якої іншої термостійкої полімерної матриці. Альтернативно цей носій може мати форму порошку, гранул, кульок, шматочків, тонких трубок, стрічок або листів. В обох аспектах винаходу твердий аерозолетворний субстрат може бути нанесений на поверхню носія у формі, наприклад, листа, піни, гелю або суспензії. Твердий аерозолетворний субстрат може бути нанесений на всю поверхню носія, або альтернативно може бути нанесений за певною схемою для забезпечення неоднорідного розподілення ароматизатора під час використання. В обох аспектах цього винаходу факультативно носій може являти собою неткане полотно або пучок волокон, у які введені тютюнові компоненти. Це неткане полотно або пучок волокон можуть включати в себе, наприклад, вуглецеві волокна, природні целюлозні волокна або волокна з похідних целюлози. В обох аспектах винаходу альтернативно аерозолетворний субстрат може являти собою рідкий субстрат. Якщо передбачений рідкий аерозолетворний субстрат, то за варіантом, якому віддається перевага, електронагрівна курильна система включає в себе засоби для утримування рідини. Наприклад, рідкий аерозолетворний субстрат може утримуватися у контейнері. Альтернативно або додатково рідкий аерозолетворний субстрат може бути абсорбований у пористий матеріал носія. Пористий матеріал носія може бути виготовлений з будь-якої прийнятної пробки абсорбента або заготовки, наприклад, спіненого металу або пластику, поліпропілену, терилену, нейлонових волокон або кераміки. Рідкий аерозолетворний субстрат може утримуватися у пористому матеріалі носія перед використанням електронагрівної курильної системи, або альтернативно матеріал рідкого аерозолетворного субстрату може бути вивільнений у пористий матеріал носія під час використання або безпосередньо перед ним. Наприклад, рідкий аерозолетворний субстрат може бути вміщений у 5 UA 106394 C2 5 10 15 20 25 30 35 40 45 50 55 60 капсулі. Оболонка капсули за варіантом, якому віддається перевага, плавиться при нагріванні та вивільнює рідкий аерозолетворний субстрат у пористий матеріал носія. Факультативно капсула може містити твердий матеріал у комбінації з рідиною. Якщо аерозолетворний субстрат являє собою рідкий аерозолетворний субстрат, то електронагрівна курильна система може також включати в себе засоби для нагрівання невеликої кількості рідини за один раз. Ці засоби для нагрівання невеликої кількості рідини за один раз можуть включати в себе, наприклад, канал для рідини, який знаходиться в зв'язку з рідким субстратом. Рідкий аерозолетворний субстрат, як правило, примусово подають у цей канал для рідини під дією капілярних сил. Щонайменше один нагрівач за варіантом, якому віддається перевага, розташований так, що під час використання нагрівається та випаровується лише невелика кількість рідкого аерозолетворного субстрату усередині каналу для рідини, а не рідина усередині контейнера. Якщо аерозолетворний субстрат являє собою рідкий аерозолетворний субстрат, то електронагрівна курильна система може також включати в себе розпилювач, який з'єднаний з джерелом рідкого аерозолетворного субстрату та включає в себе щонайменше один нагрівач. Крім нагрівача розпилювач може включати в себе один або більше електромеханічних елементів, таких як п'єзоелектричні елементи. Додатково або альтернативно розпилювач може включати в себе також елементи, у яких застосовані електростатичні, електромагнітні або пневматичні принципи дії. Електронагрівна курильна система крім того може включати в себе конденсаційну камеру. В обох аспектах винаходу аерозолетворний субстрат альтернативно може являти собою аерозолетворний субстрат будь-якого іншого виду, наприклад, газоподібний субстрат, або будьяку комбінацію аерозолетворних субстратів різних видів. В обох аспектах винаходу під час користування цей аерозолетворний субстрат може бути повністю вміщений усередині електронагрівної курильної системи. У цьому випадку споживач може затягуватися через частину електронагрівної курильної системи, що вставляється в рот. Альтернативно під час користування цей аерозолетворний субстрат може бути частково розташований усередині електронагрівної курильної системи. У цьому випадку аерозолетворний субстрат може утворювати частину окремого виробу, а споживач може затягуватися безпосередньо через згаданий окремий виріб. В обох аспектах винаходу електронагрівна курильна система може додатково включати в себе датчик виявлення потоку повітря, який свідчить про виконання споживачем затягування. У цьому варіанті здійснення за варіантом, якому віддається перевага, цей датчик підключений до джерела електроживлення, а система призначена для подавання живлення на щонайменше один нагрівач, коли датчик виявляє виконання споживачем затягування. Альтернативно система може також включати в себе ручний перемикач для споживача, призначений для ініціювання затягування. В обох аспектах цього винаходу за варіантом, якому віддається перевага, електронагрівна курильна система також включає в себе корпус для вміщення у ньому аерозолетворного субстрату, виконаний так, щоб користувач міг його тримати. Цей корпус за варіантом, якому віддається перевага, вміщує щонайменше один нагрівач, джерело електроживлення та будь-які інші елементи, необхідні для системи, такі як електронні схеми. В одному з варіантів здійснення корпус включає себе кожух та змінну частину, яка вставляється в рот. В обох аспектах цього винаходу за одним із варіантів здійснення, якому віддається перевага, джерело електроживлення являє собою джерело напруги постійного струму. У одному з варіантів здійснення джерело електроживлення являє собою іонно-літієву акумуляторну батарею. Альтернативно джерело електроживлення може являти собою нікельметалогідридну акумуляторну батарею, нікель-кадмієву акумуляторну батарею або фосфатнолітієву акумуляторну батарею. Характерні властивості, зазначені стосовно одного аспекту цього винаходу, можуть також бути застосовними до іншого аспекту цього винаходу. Зокрема, характерні властивості та переваги одного або більше електрично провідних доріжок, які можуть діяти і як резистивний нагрівач, і як температурний датчик, зазначені стосовно першого аспекту цього винаходу, можуть також бути застосовні для другого аспекту цього винаходу. Характерні властивості та переваги термічно ізолювального матеріалу, зазначені стосовно другого аспекту цього винаходу, можуть також бути застосовні для першого аспекту цього винаходу. Цей винахід буде нижче описаний, лише у вигляді прикладу, з посиланнями на прикладені фігури, на яких: На Фіг. 1a-1d зображений перший варіант здійснення способу виготовлення нагрівача, призначеного для електричної курильної системи; 6 UA 106394 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 2a-2e зображений другий варіант здійснення способу виготовлення нагрівача, призначеного для електричної курильної системи; На Фіг. 3a-3f зображений третій варіант здійснення способу виготовлення нагрівача, призначеного для електричної курильної системи; На Фіг. 4 зображений перший варіант виконання нагрівача, призначеного для застосування у електронагрівній курильній системі; та На Фіг. 5a та Фіг. 5b зображений другий варіант виконання нагрівача, призначеного для застосування у електронагрівній курильній системі. Як зазначено вище, за цим винаходом створена електронагрівна курильна система яка включає в себе нагрівач. Нагрівач включає в себе одну або більше електрично провідних доріжок, розташованих на електрично ізолювальній підкладці. Згаданий нагрівач може бути виготовлений із застосуванням декількох різних способів виготовлення. На Фіг. 1a-1d зображений перший спосіб виготовлення. На Фіг. 2a-2d зображений другий спосіб виготовлення. На Фіг. 3a-3d зображений третій спосіб виготовлення. На Фіг. 1a-1d зображений спосіб виготовлення із застосуванням способу, подібного до процесу шовкографії. Цей спосіб виготовлення може бути застосованим з першим або другим аспектами цього винаходу. Як зображено на Фіг. 1a, спочатку виконують підготовку електрично ізолювальної підкладки 101. Згадана електрично ізолювальна підкладка може включати в себе будь-який прийнятний електрично ізолювальний матеріал, наприклад, кераміку, таку як слюда, скло або папір, але не обмежений ними. Альтернативно електрично ізолювальна підкладка може включати в себе електричний провідник, ізольований від електрично провідних доріжок (виготовлення яких зображено на Фіг. 1b та розглянуто нижче), наприклад, шляхом оксидування або анодування її поверхні чи обох. Одним з прикладів є анодований алюміній. Альтернативно електрично ізолювальна підкладка може включати в себе електричний провідник, на який нанесене проміжне покриття, яке називається глазур'ю. У цьому випадку глазурування має дві функції: електричне ізолювання підкладки від електрично провідних доріжок та зменшення згинання підкладки. Згини, які існують в електрично ізолювальній підкладці, можуть спричинювати тріщини в електрично провідній пасті (нанесеній, як зображено на Фіг. 1b, та розглянутій нижче), які утворюють дефектні резистори. Як зображено на Фіг. 1b, електрично ізолювальну підкладку надійно утримують, наприклад, під вакуумом, під час покривання металевою пастою 105 цієї електрично ізолювальної підкладки із застосуванням трафарету 107. Може бути застосована будь-яка прийнятна металева паста. В одному з прикладів ця металева паста являє собою срібну пасту. У одному з прикладів, якому віддається особлива перевага, паста включає в себе від 20 % до 30 % в'яжучих речовин та пластифікаторів і від 70 % до 80 % металевих частинок, які, як правило, являють собою частинки срібла. Трафарет 107 являє собою шаблон для виконання потрібних електрично провідних доріжок. Після нанесення металевої пасти 105 на електрично ізолювальну підкладку 101 цю електрично ізолювальну підкладку та пасту піддають випалу, наприклад, у спікальній печі. На першій фазі випалу при температурі від 200 °C до 400 °C, органічні в'яжучі речовини та розчинники вигорають. На другій фазі випалу при температурі від 350 °C до 500 °C спікаються металеві частинки. Як зображено на Фіг. 1c, результат являє собою електрично ізолювальну підкладку 101, яка має електрично провідну доріжку або доріжки 103, виконані на ній. Електрично провідна доріжка або доріжки включають в себе нагрівальні резистори та необхідні з'єднувальні площинки. Е насамкінець, електрично ізолювальній підкладці 101 та електрично провідним доріжкам 103 надають потрібну форму для застосування як нагрівача у електронагрівній курильній системі. Як зображено на Фіг. 1d, електрично ізолювальна підкладка 101 може бути згорнута у подобі трубки так, що електрично провідні доріжки розташовані зсередини електрично ізолювальної підкладки (Фіг. 1d(i)). У цьому випадку трубка може функціонувати як зовнішній нагрівач для суцільної аерозолетворної пробки з матеріалу. Внутрішній діаметр цієї трубки може бути таким же або дещо більшим, ніж діаметр аерозолетворної пробки. Альтернативно електрично ізолювальна підкладка 101 може бути згорнута у подобі трубки таким чином, що електрично провідні доріжки розташовані ззовні електрично ізолювальної підкладки (Фіг. 1d(ii)). У цьому випадку трубка може функціонувати як внутрішній нагрівач та може бути вставленою безпосередньо у аерозолетворний субстрат. Це може добре працювати, коли аерозолетворний субстрат має форму трубки з тютюнового матеріалу, наприклад, такого як тютюнова мата. У цьому випадку зовнішній діаметр цієї трубки може бути таким же або дещо меншим, ніж внутрішній діаметр трубки з аерозолетворного субстрату. Альтернативно, якщо електрично ізолювальна підкладка є достатньо жорсткою або є зміцненою у певний спосіб, то електрично ізолювальна підкладка та електрично провідні доріжки можуть бути частково або повністю 7 UA 106394 C2 5 10 15 20 25 30 35 40 45 50 55 застосовані безпосередньо як внутрішній нагрівач (Фіг. 1d(iii)) просто шляхом вставляння цієї електрично ізолювальної підкладки та електрично провідних доріжок безпосередньо у аерозолетворний субстрат. На Фіг. 2a-2e зображений другий варіант способу виготовлення нагрівача, призначеного для електричної курильної системи; системи. Цей спосіб виготовлення може бути застосованим з першим або другим аспектами цього винаходу. Цей спосіб виготовлення заснований на технології виготовлення друкованих плат (PCB). Як зображено на Фіг. 2a, спочатку виконують підготовку електрично ізолювальної підкладки 201. Аерозолетворний субстрат також може включати в себе будь-який прийнятний матеріал. У цьому прикладі електрично ізолювальна підкладка 201 включає в себе поліімид. Як зображено на Фіг. 2b, у другу чергу металеву плівку 205 наносять по суті по всієї поверхні електрично ізолювальної підкладки 201. Це може бути досягнуто шляхом ламінування або шляхом застосування процесу фізичного осадження з пароподібної фази (PVD), після якого застосовують гальванічне зміцнення. Може бути застосований будь-який прийнятний метал. В одному з прикладів ця металева плівка є мідною. Мідь має перевагу, яка полягає у тому, що вона має високий температурний коефіцієнт опору. Це має означати, що вона є відносно простою для застосування електрично провідних доріжок як температурного датчика, а також як нагрівача. Це більш докладно розглянуто нижче. Можуть бути застосовані й інші метали, наприклад, нікель або платина, але без обмеження ними. Після нанесення металевої плівки 205 на електрично ізолювальну підкладку небажані зони меді видаляють субтрактивним способом. Як зображено на Фіг. 2c, як правило, застосовують маску 207 у поєднанні з хімічним травленням, яке розчинює мідь в усіх зонах, незахищених маскою. Результат зображений на Фіг. 2c, де пристрій включає в себе електрично ізолювальну підкладку 201 з електрично провідними зонами 209. Як зображено на Фіг. 2d, після цього на електрично провідні зони 209 можуть бути нанесені покриття. На Фіг. 2d для простоти зображена одна електрично провідна зона 209. Покриття корисне, якщо використовують мідь, оскільки мідь швидко окислюється. Може виявитися складним паяння міді для утворення необхідних з'єднань, якщо окисний шар вже утворений. У цьому прикладі на електрично провідні поверхні 209 нанесені покриття у вигляді подвійного шару, в якому на перший шар 211 з нікелю нанесений другий шар 213 із золота. Результат являє собою електрично ізолювальну підкладку 201, яка має електрично провідну доріжку або доріжки 203, виконані на ній. Електрично провідна доріжка або доріжки включають в себе нагрівальні резистори та необхідні з'єднувальні площинки. Е насамкінець, електрично ізолювальній підкладці 201 та електрично провідним доріжкам 203 надають потрібну форму для застосування як нагрівача у електронагрівній курильній системі. Як зображено на Фіг. 2e, електрично ізолювальна підкладка 201 може бути згорнута у подобі трубки, так що електрично провідні доріжки розташовані зсередини електрично ізолювальної підкладки (Фіг. 2e(i)). У цьому випадку трубка може функціонувати як зовнішній нагрівач матеріалу аерозолетворного субстрату. Альтернативно електрично ізолювальна підкладка 201 може бути згорнута у подобі трубки, так що електрично провідні доріжки розташовані ззовні електрично ізолювальної підкладки (Фіг. 2e(ii)). У цьому випадку трубка може функціонувати як внутрішній нагрівач та може бути вставленою безпосередньо у аерозолетворний субстрат. Альтернативно, якщо електрично ізолювальна підкладка є достатньо жорсткою або є зміцненою у певний спосіб, то частково або повністю електрично ізолювальна підкладка та електрично провідні доріжки можуть бути застосовані як внутрішній нагрівач (Фіг. 2e(iii)) просто шляхом вставляння цієї електрично ізолювальної підкладки та електрично провідних доріжок безпосередньо у аерозолетворний субстрат. Слід зазначити, що спосіб, описаний з посиланнями на Фіг. 2a-2e, може також бути застосованим для утворення додаткового термічно ізоляційного відбивального шару. Це більш докладно розглянуто нижче. На Фіг. 3a-3f зображений третій варіант способу виготовлення нагрівача, призначеного для електричної курильної системи. Цей спосіб виготовлення може бути застосованим з першим або другим аспектами цього винаходу. Цей спосіб виготовлення заснований на технології фотолітографії. Як зображено на Фіг. 3a, спочатку виконують підготовку електрично ізолювальної підкладки 301. Електрично ізолювальна підкладка також може включати в себе будь-який прийнятний матеріал. У цьому прикладі електрично ізолювальна підкладка 301 містить кераміку, яка має велику густину, наприклад, оксид алюмінію (Al2O3) або оксид цирконію (ZrO2), але не обмежену ними. 8 UA 106394 C2 5 10 15 20 25 30 35 40 45 50 55 Як зображено на Фіг. 3b, структуровану металеву плівку 305 наносять по поверхні електрично ізолювальної підкладки 301. Може бути застосований будь-який прийнятний метал. У цьому прикладі ця металева плівка являє собою платинову плівку. Як зображено на Фіг. 3c, після цього на металеву плівку 305 наносять фоторезистивний шар 307. Цей фоторезистивний шар може бути нанесений у будь-який прийнятний спосіб, наприклад, нанесення покриття шляхом центрифугування, але без обмеження ним. Як зображено на Фіг. 3d, непотрібні зони фоторезистивного матеріалу видаляють. Це здійснюють шляхом застосування маски 309 та піддавання фоторезистивного матеріалу дії інтенсивного світла з джерела 311 світла. Хімічні зміни відбуваються у підданих дії світла зонах фоторезистивного матеріалу, що уможливлює наступне видалення цих зон хімічною речовиною, яку називають проявником. Після того, як фоторезистивний матеріал видалений з незахищених зон, металеву плівку 305 піддають травленню у вологий або сухий спосіб. Це розчинює металеву плівку в усіх зонах, незахищених фоторезистивним матеріалом. Після витравлення металу залишки фоторезистивного матеріалу видаляють розчинником. Результат зображений на Фіг. 2c, де зображена електрично ізолювальна підкладка 301 з електрично провідними зонами 313. Зрештою, як зображено на Фіг. 3f, електрично ізолювальна підкладка 301 та електрично провідні зони 313 можуть бути факультативно покриті пасивувальним шаром 315 для запобігання корозії або окислення електрично провідних зон. У цьому прикладі пасивувальний шар являє собою скляний шар. Результат являє собою електрично ізолювальну підкладку 301, яка має електрично провідну доріжку або доріжки 303, виконані на ній. Електрично провідна доріжка або доріжки включають в себе нагрівальні резистори та необхідні з'єднувальні площинки. Цей нагрівач може бути встановлений у електронагрівну курильну систему із застосуванням спеціального каркаса, наприклад, металевого затискача, або ж нагрівач може бути виконаний як одне ціле з монолітною керамічною основою, розташованою всередині електронагрівної курильної системи. На Фіг. 4, Фіг. 5a та Фіг. 5b зображені два альтернативні варіанти здійснення нагрівача за цим винаходом. На Фіг. 4 зображений перший варіант здійснення нагрівача під час використання з аерозолетворним субстратом. Як зображено на Фіг. 4, нагрівач 400 включає в себе плоску жорстку електрично ізолювальну підкладку 401 з виконаними на ній електрично провідними доріжками 403. (Нагрівач може мати форму, зображену на Фіг. 1d(iii) або Фіг. 2e(iii).) Електрично провідні доріжки призначені для підключення до джерела електроживлення (не зображене) через з'єднання 405. Нагрівач 400 може бути вставлений безпосередньо у пробку з аерозолетворного субстрату, схематично показану позицією 407. Нагрівач, зображений на Фіг. 4, може бути застосованим з першим або другим аспектами цього винаходу. Якщо електрично провідні доріжки мають придатний температурний коефіцієнт характеристик опору, вони можуть діяти як резистивні нагрівачі, а також як температурний датчик. Нагрівач може бути об'єднаний з термічно ізолювальним матеріалом для термічного ізолювання щонайменше одного нагрівача ззовні електронагрівної курильної системи, з яким він застосований. На Фіг. 5a та Фіг. 5b зображений другий варіант здійснення нагрівача. Як зображено на Фіг. 5a та Фіг. 5b, нагрівач включає в себе електрично ізолювальну підкладку 501. На першій частині 509 електрично ізолювальної підкладки виконані електрично провідні доріжки 503. Електрично провідні доріжки 503 призначені для підключення до джерела електроживлення (не зображене) через з'єднання 505. На другій частині 511 електрично ізолювальної підкладки 501 виконана термічно ізолювальна відбивальна чарункова конструкція 507, розташована на цій електрично ізолювальній підкладці. Нагрівач, зображений на Фіг. 5a, призначений для згортання у подобі трубки зліва направо так, що частина 509 електрично ізолювальної підкладки, на якій розташовані електрично провідні доріжки, перебуває всередині, а частина 511 електрично ізолювальної підкладки, на якій розташована термічно ізолювальна чарункова конструкція 507, перебуває ззовні. За варіантом, якому віддається перевага, термічно ізолювальний матеріал також має високу відбивальну здатність. Готовий нагрівач схематично зображений на Фіг. 5b. Така чарункова конструкція може бути застосованою для термічного ізолювання нагрівача та за варіантом, якому віддається перевага, може бути металевою. Нагрівач, зображений на Фіг. 5b, може бути застосований як зовнішній нагрівач, з термічно ізолювальною відбивальною чарунковою конструкцією 507, розташованою ззовні так, що вона ізолює нагрівач ззовні електронагрівної курильної системи, з яким він застосований. Це зменшує втрати тепла, а також захищає руку споживача від опіків. 9 UA 106394 C2 5 10 15 20 25 30 35 40 45 50 55 На Фіг. 5a та Фіг. 5b термічно ізолювальна відбивальна чарункова конструкція зображена виконаною як одне ціле з нагрівачем. Однак альтернативно ця чарункова конструкція може бути виконана окремо та застосована в електронагрівній курильній системі як незалежний елемент. Для зовнішнього нагрівача ця чарункова конструкція може бути обгорнутою навколо електрично ізолювальної підкладки та електрично провідних доріжок. Для внутрішнього нагрівача ця чарункова конструкція може бути виконана навколо аерозолетворного субстрату. Додатково можливі й альтернативні виконання конструкції для термічно ізолювального матеріалу. Нагрівач, показаний на Фіг. 5a та Фіг. 5b, може бути застосованим з першим аспектом винаходу. Якщо електрично провідні доріжки мають придатний температурний коефіцієнт характеристик опору, вони можуть діяти як резистивні нагрівачі, а також як температурний датчик. Як вже зазначено, спосіб виготовлення, зображений на Фіг. 2a-2e, також може бути застосований для утворення чарункової конструкції 507. Подібно до Фіг. 2d, окремі зони на електрично ізолювальній підкладці можуть бути нанесені у вигляді покриття. Якщо зону знизу потім розчинюють або видаляють у інший спосіб, то покриття утворює повітряні порожнини, що забезпечує термічну ізоляцію. За варіантом, якому віддається перевага, ці повітряні порожнини виконані у чарунковій конструкції, однак також можливі й інші конструкції. Найкраща термічна ізоляція утворюється тоді, коли застосовані декілька шарів термічно ізолювальної конструкції, наприклад, обгортання один навколо одного або накладання один на один декількох шарів. За варіантом, якому віддається перевага, покриття може включати в себе тільки один шар золота. Золото є особливо прийнятним, оскільки воно також відбиває тепло у напрямку усередину електронагрівної курильної системи, зменшуючи втрати тепла. Альтернативно покриття може включати в себе один шар іншого металу, такого як срібло. Альтернативно покриття може включати в себе два шари подібно до зображеного на Фіг. 2d. Декілька переваг забезпечені шляхом застосування нагрівача, який включає в себе електрично провідні доріжки, виконані на електрично ізолювальній підкладці. Можуть бути зменшені розміри складових частин, необхідних у електронагрівній курильній системі, . Це уможливлює зменшення розмірів самої електронагрівної курильної системі. Додатково електрично ізолювальна підкладка може бути виконана дуже тонкою, що уможливлює зменшення розмірів. Додатково нагрівачем можуть бути деякі елементи або всі необхідні засоби, електричні дроти та з'єднання, які можуть бути впроваджені на одній електрично ізолювальній підкладці. Додатково нагрівач може бути виготовленим більш просто та економічно ефективно, ніж деякі відомі нагрівачі, які вимагають окремого виготовлення кожного нагрівального елемента. Цей нагрівач уможливлює створення конструкції, яку легко змінювати: електрично провідні доріжки можуть бути за необхідністю просто розташовані на електрично ізолювальній підкладці та для забезпечення потрібного розподілення тепла. Додатково – припускаючи, що матеріал, застосований для електрично провідних доріжок, має відповідний температурний коефіцієнт характеристик опору – електрично провідні доріжки можуть діяти і як резистивні нагрівачі, і як температурний датчик. Це може зменшити розміри електронагрівної курильної системи, оскільки не буде потрібним будь-який окремий температурний датчик. Це більш докладно описано нижче. Цей температурний коефіцієнт опору є показником зміни опору при визначеній зміні температури. Загальна формула має такий вигляд: R=R0(1+αT) де R – опір, R0 – опір при певній температурі (як правило 0 °C), T – температура, та α – температурний коефіцієнт опору. Температурна залежність для провідників є по суті лінійною. В одному зі способів напруга на електрично провідній доріжці та струм через неї можуть бути виміряні та може бути визначений опір. Тоді, припускаючи, що R 0 та α відомі (обидва вони відомі для певного матеріалу), можна визначити температуру. Енакше кажучи, електрично провідна доріжка може діяти як температурний датчик, а також як резистивний нагрівач. Цей матеріал повинен мати достатньо надійний температурний коефіцієнт опору α, тобто такий, що незначно змінюється з часом або за певних умов. Додатково можуть бути переваги у застосуванні матеріалу, який має велике значення температурного коефіцієнта опору α, оскільки це буде означати, що відносно невелика зміна температури викликає велику зміну опору. Матеріали, які мають велике значення α, включають платину, нікель та мідь. 60 10 UA 106394 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 1. Електронагрівальна курильна система для вміщення аерозолетворного субстрату, яка включає в себе: щонайменше один нагрівач, призначений для нагрівання субстрату для утворення аерозолю, та джерело електроживлення, призначене для подавання енергії на щонайменше один нагрівач, причому щонайменше один нагрівач включає в себе множину електрично провідних доріжок, виконаних на електрично ізолювальній підкладці, яка виконана жорсткою і з можливістю вставляння у аерозолетворний субстрат, і зазначені електрично провідні доріжки мають такий температурний коефіцієнт характеристик опору, що вони можуть діяти і як резистивний нагрівач, і як температурний датчик. 2. Електронагрівальна курильна система за п. 1, яка відрізняється тим, що джерело електроживлення подає енергію на щонайменше один нагрівач у залежності від температури, визначеної за допомогою електрично провідних доріжок, та від потрібної температури. 3. Електронагрівальна курильна система за п. 2, яка відрізняється тим, що потрібна температура являє собою температуру, при якій нагрівач нагріває аерозолетворний субстрат, але не доводить його до горіння. 4. Електронагрівальна курильна система за будь-яким із попередніх пунктів, яка відрізняється тим, що додатково включає в себе термічно ізолювальний матеріал для ізолювання щонайменше одного нагрівача. 5. Електронагрівальна курильна система за будь-яким із попередніх пунктів, яка відрізняється тим, що електрично провідні доріжки включають в себе множину частин, причому кожна частина виконана з можливістю окремого підключення до джерела електроживлення. 6. Електронагрівальна курильна система за будь-яким із попередніх пунктів, яка відрізняється тим, що щонайменше один нагрівач включає в себе кінцевий нагрівач, призначений для нагрівання кінця аерозолетворного субстрату, причому цей кінцевий нагрівач включає в себе множину електрично провідних доріжок, виконаних на електрично ізолювальній підкладці. 7. Електронагрівальна курильна система за будь-яким із попередніх пунктів, яка відрізняється тим, що має принаймні одну з таких ознак: електрично провідні доріжки містять один або більше з таких матеріалів: срібло, платина, мідь, нікель та паладій, електрично провідні доріжки мають покриття, яке містить один або більше з таких матеріалів: золото, нікель та скло, та електрично ізолювальна підкладка містить один або більше з таких матеріалів; папір, скло, кераміка, анодований метал, метал з покриттям та поліамід. 8. Нагрівач для застосування у електронагрівальній курильній системі, який включає в себе множину електрично провідних доріжок, виконаних на електрично ізолювальній підкладці, яка виконана жорсткою і з можливістю вставляння у аерозолетворний субстрат, причому електрично провідні доріжки мають такий температурний коефіцієнт характеристик опору, що вони можуть діяти і як резистивний нагрівач, і як температурний датчик. 9. Застосування у електронагрівальній курильній системі нагрівача, який включає в себе множину електрично провідних доріжок, виконаних на електрично ізолювальній підкладці, яка виконана жорсткою і з можливістю вставляння у аерозолетворний субстрат, причому електрично провідні доріжки мають такий температурний коефіцієнт характеристик опору, що вони можуть діяти і як резистивний нагрівач, і як температурний датчик. 11 UA 106394 C2 12 UA 106394 C2 13 UA 106394 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
