Контейнер для автономного джерела електричного струму

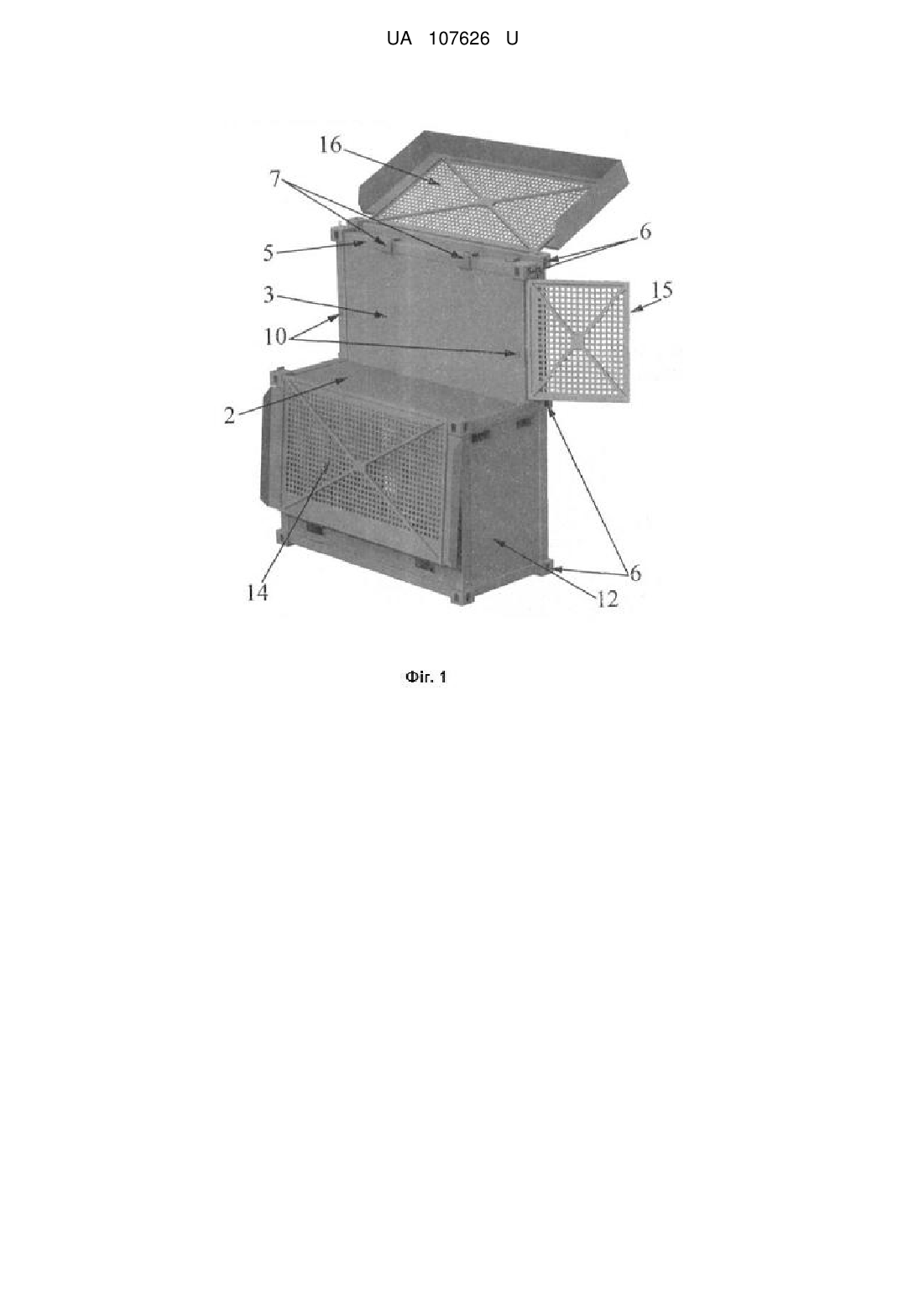

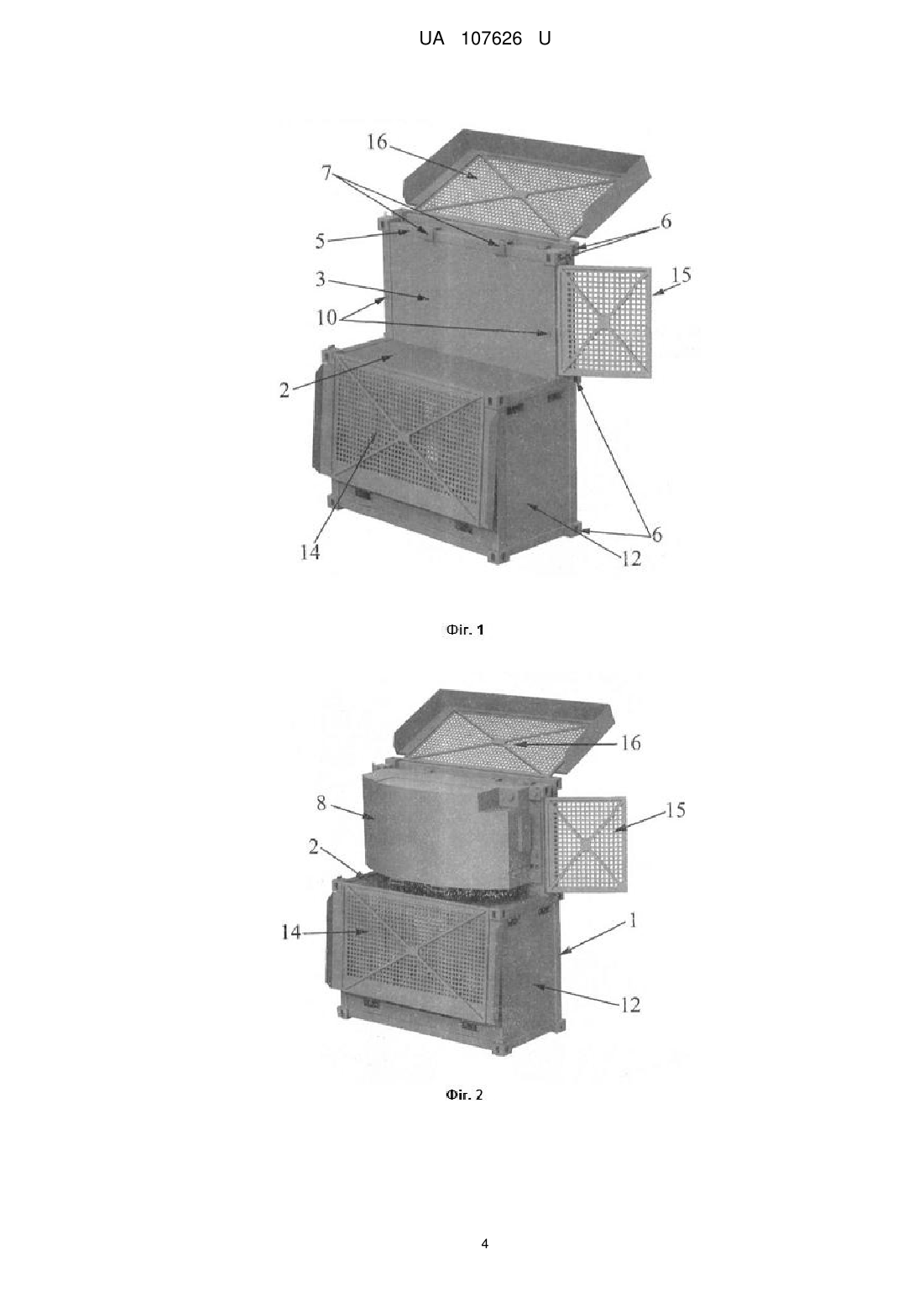

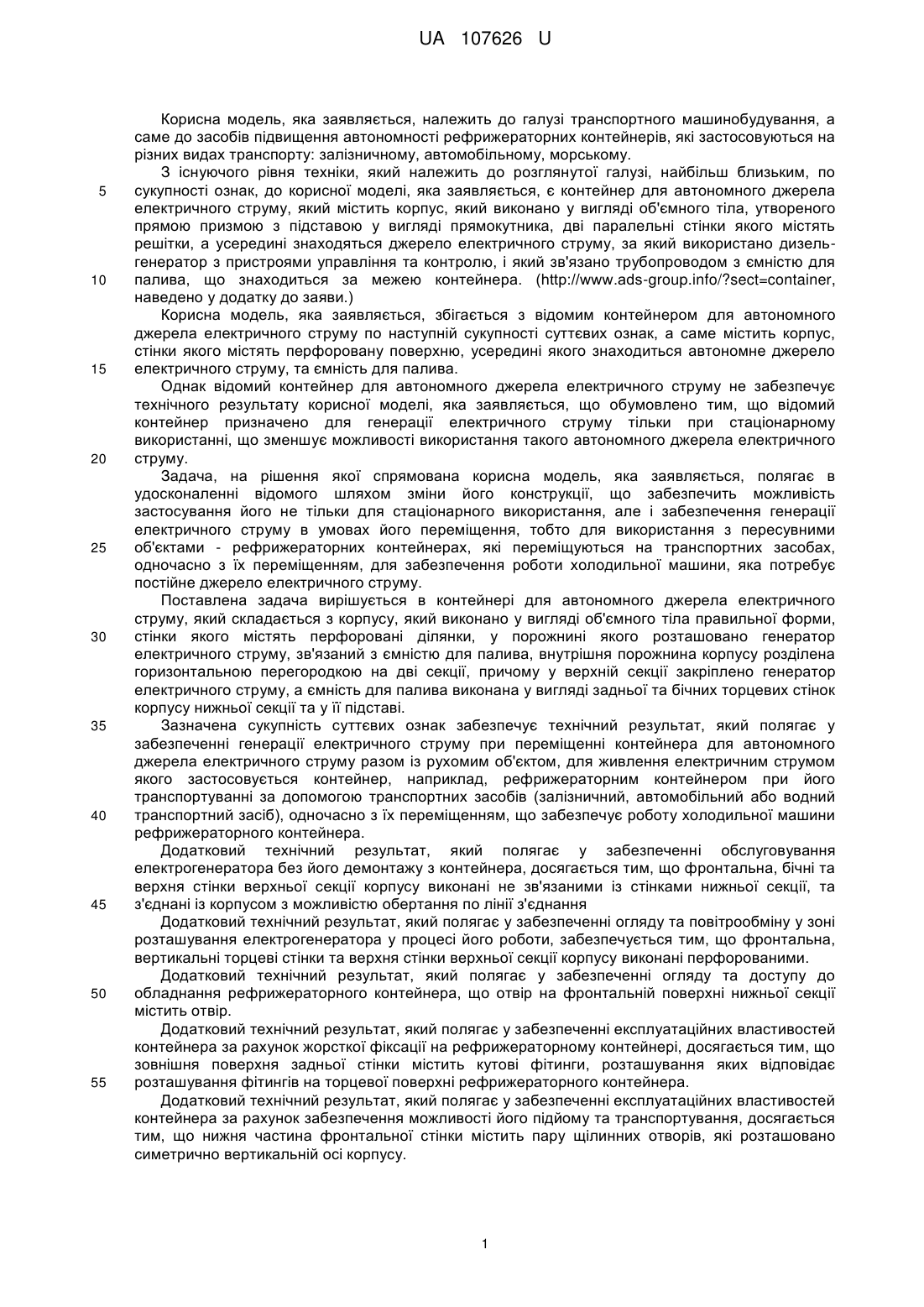

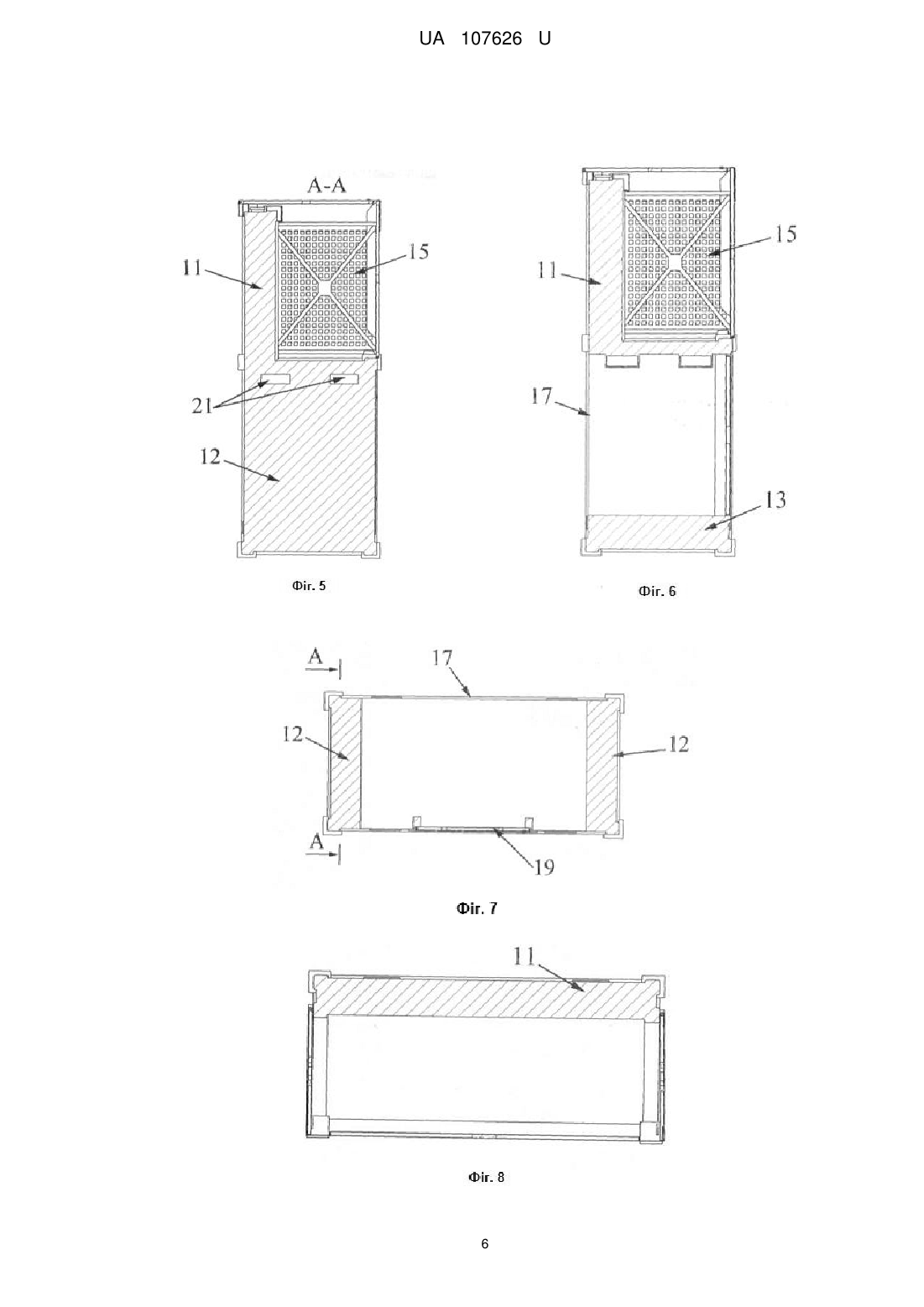

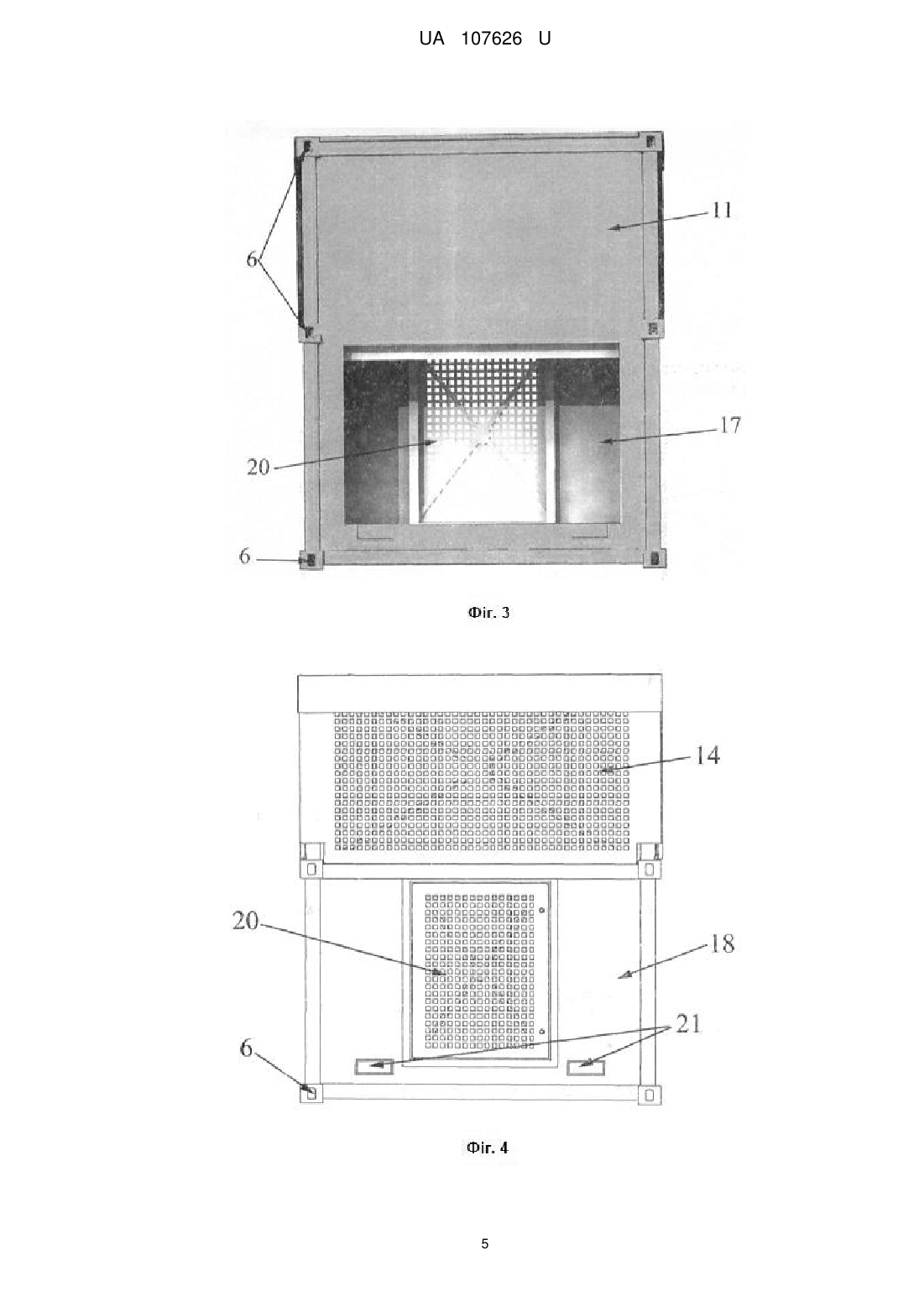

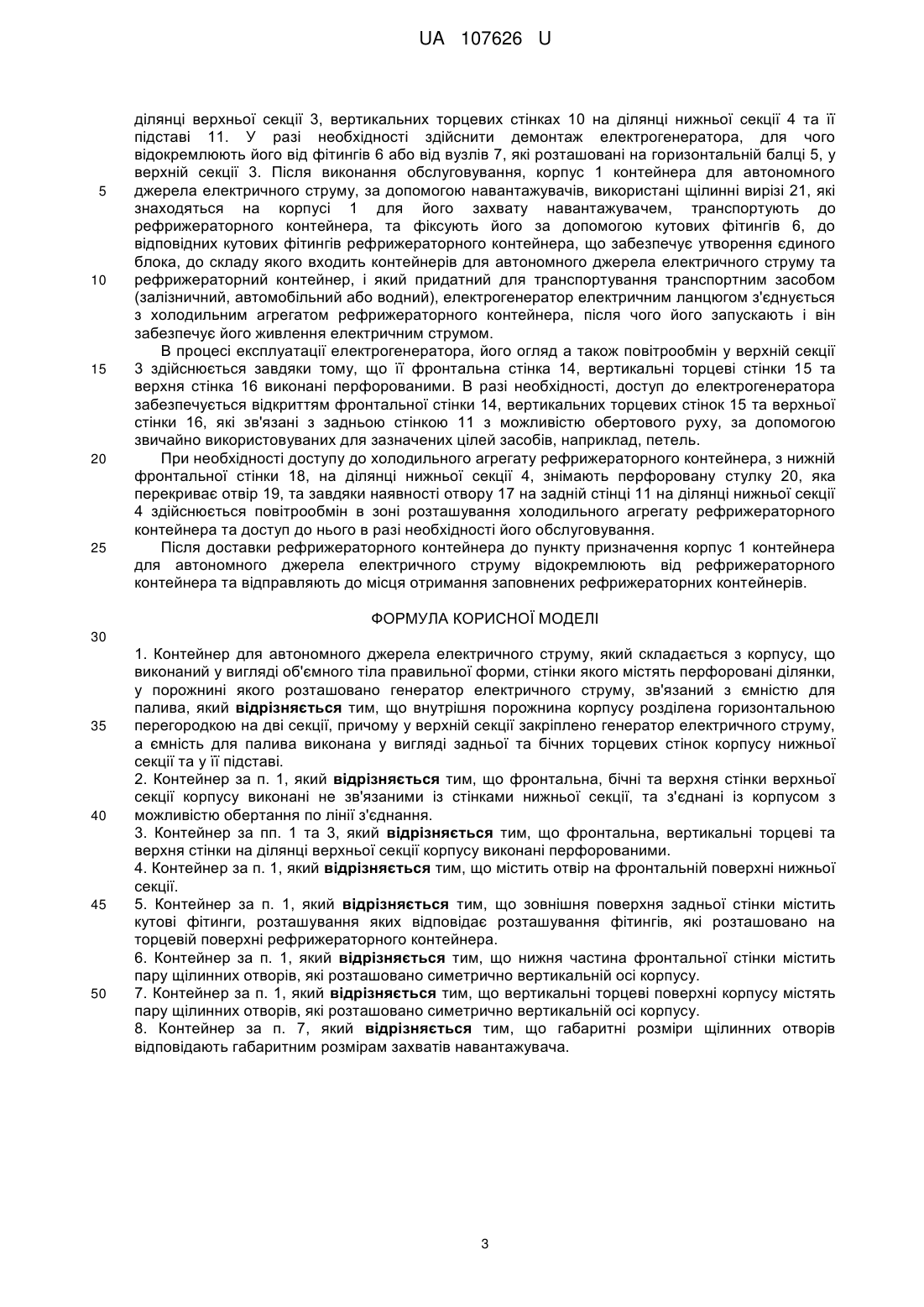

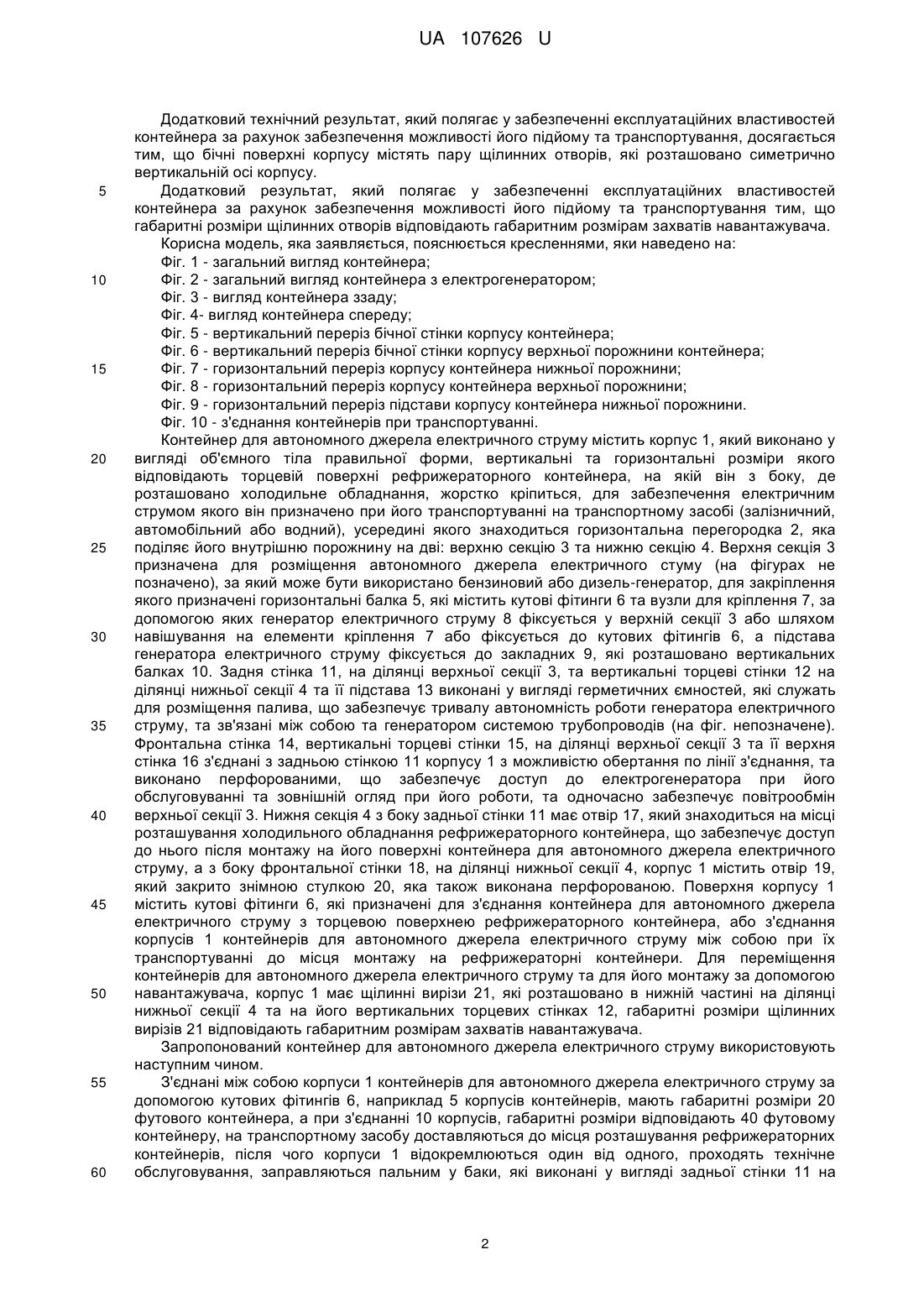

Реферат: Контейнер для автономного джерела електричного струму складається з корпусу, що виконано у вигляді об'ємного тіла правильної форми, стінки якого містять перфоровані ділянці, у порожнині якого розташовано генератор електричного струму, зв'язаний з ємністю для палива. Внутрішня порожнина корпусу розділена горизонтальною перегородкою на дві секції, причому у верхній секції закріплено генератор електричного струму, а ємність для палива виконана у вигляді задньої та бічних торцевих стінок корпусу нижньої секції та у її підставі. UA 107626 U (12) UA 107626 U UA 107626 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, яка заявляється, належить до галузі транспортного машинобудування, а саме до засобів підвищення автономності рефрижераторних контейнерів, які застосовуються на різних видах транспорту: залізничному, автомобільному, морському. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким, по сукупності ознак, до корисної моделі, яка заявляється, є контейнер для автономного джерела електричного струму, який містить корпус, який виконано у вигляді об'ємного тіла, утвореного прямою призмою з підставою у вигляді прямокутника, дві паралельні стінки якого містять решітки, а усередині знаходяться джерело електричного струму, за який використано дизельгенератор з пристроями управління та контролю, і який зв'язано трубопроводом з ємністю для палива, що знаходиться за межею контейнера. (http://www.ads-group.info/?sect=container, наведено у додатку до заяви.) Корисна модель, яка заявляється, збігається з відомим контейнером для автономного джерела електричного струму по наступній сукупності суттєвих ознак, а саме містить корпус, стінки якого містять перфоровану поверхню, усередині якого знаходиться автономне джерело електричного струму, та ємність для палива. Однак відомий контейнер для автономного джерела електричного струму не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено тим, що відомий контейнер призначено для генерації електричного струму тільки при стаціонарному використанні, що зменшує можливості використання такого автономного джерела електричного струму. Задача, на рішення якої спрямована корисна модель, яка заявляється, полягає в удосконаленні відомого шляхом зміни його конструкції, що забезпечить можливість застосування його не тільки для стаціонарного використання, але і забезпечення генерації електричного струму в умовах його переміщення, тобто для використання з пересувними об'єктами - рефрижераторних контейнерах, які переміщуються на транспортних засобах, одночасно з їх переміщенням, для забезпечення роботи холодильної машини, яка потребує постійне джерело електричного струму. Поставлена задача вирішується в контейнері для автономного джерела електричного струму, який складається з корпусу, який виконано у вигляді об'ємного тіла правильної форми, стінки якого містять перфоровані ділянки, у порожнині якого розташовано генератор електричного струму, зв'язаний з ємністю для палива, внутрішня порожнина корпусу розділена горизонтальною перегородкою на дві секції, причому у верхній секції закріплено генератор електричного струму, а ємність для палива виконана у вигляді задньої та бічних торцевих стінок корпусу нижньої секції та у її підставі. Зазначена сукупність суттєвих ознак забезпечує технічний результат, який полягає у забезпеченні генерації електричного струму при переміщенні контейнера для автономного джерела електричного струму разом із рухомим об'єктом, для живлення електричним струмом якого застосовується контейнер, наприклад, рефрижераторним контейнером при його транспортуванні за допомогою транспортних засобів (залізничний, автомобільний або водний транспортний засіб), одночасно з їх переміщенням, що забезпечує роботу холодильної машини рефрижераторного контейнера. Додатковий технічний результат, який полягає у забезпеченні обслуговування електрогенератора без його демонтажу з контейнера, досягається тим, що фронтальна, бічні та верхня стінки верхньої секції корпусу виконані не зв'язаними із стінками нижньої секції, та з'єднані із корпусом з можливістю обертання по лінії з'єднання Додатковий технічний результат, який полягає у забезпеченні огляду та повітрообміну у зоні розташування електрогенератора у процесі його роботи, забезпечується тим, що фронтальна, вертикальні торцеві стінки та верхня стінки верхньої секції корпусу виконані перфорованими. Додатковий технічний результат, який полягає у забезпеченні огляду та доступу до обладнання рефрижераторного контейнера, що отвір на фронтальній поверхні нижньої секції містить отвір. Додатковий технічний результат, який полягає у забезпеченні експлуатаційних властивостей контейнера за рахунок жорсткої фіксації на рефрижераторному контейнері, досягається тим, що зовнішня поверхня задньої стінки містить кутові фітинги, розташування яких відповідає розташування фітингів на торцевої поверхні рефрижераторного контейнера. Додатковий технічний результат, який полягає у забезпеченні експлуатаційних властивостей контейнера за рахунок забезпечення можливості його підйому та транспортування, досягається тим, що нижня частина фронтальної стінки містить пару щілинних отворів, які розташовано симетрично вертикальній осі корпусу. 1 UA 107626 U 5 10 15 20 25 30 35 40 45 50 55 60 Додатковий технічний результат, який полягає у забезпеченні експлуатаційних властивостей контейнера за рахунок забезпечення можливості його підйому та транспортування, досягається тим, що бічні поверхні корпусу містять пару щілинних отворів, які розташовано симетрично вертикальній осі корпусу. Додатковий результат, який полягає у забезпеченні експлуатаційних властивостей контейнера за рахунок забезпечення можливості його підйому та транспортування тим, що габаритні розміри щілинних отворів відповідають габаритним розмірам захватів навантажувача. Корисна модель, яка заявляється, пояснюється кресленнями, яки наведено на: Фіг. 1 - загальний вигляд контейнера; Фіг. 2 - загальний вигляд контейнера з електрогенератором; Фіг. 3 - вигляд контейнера ззаду; Фіг. 4- вигляд контейнера спереду; Фіг. 5 - вертикальний переріз бічної стінки корпусу контейнера; Фіг. 6 - вертикальний переріз бічної стінки корпусу верхньої порожнини контейнера; Фіг. 7 - горизонтальний переріз корпусу контейнера нижньої порожнини; Фіг. 8 - горизонтальний переріз корпусу контейнера верхньої порожнини; Фіг. 9 - горизонтальний переріз підстави корпусу контейнера нижньої порожнини. Фіг. 10 - з'єднання контейнерів при транспортуванні. Контейнер для автономного джерела електричного струму містить корпус 1, який виконано у вигляді об'ємного тіла правильної форми, вертикальні та горизонтальні розміри якого відповідають торцевій поверхні рефрижераторного контейнера, на якій він з боку, де розташовано холодильне обладнання, жорстко кріпиться, для забезпечення електричним струмом якого він призначено при його транспортуванні на транспортному засобі (залізничний, автомобільний або водний), усередині якого знаходиться горизонтальна перегородка 2, яка поділяє його внутрішню порожнину на дві: верхню секцію 3 та нижню секцію 4. Верхня секція 3 призначена для розміщення автономного джерела електричного стуму (на фігурах не позначено), за який може бути використано бензиновий або дизель-генератор, для закріплення якого призначені горизонтальні балка 5, які містить кутові фітинги 6 та вузли для кріплення 7, за допомогою яких генератор електричного струму 8 фіксується у верхній секції 3 або шляхом навішування на елементи кріплення 7 або фіксується до кутових фітингів 6, а підстава генератора електричного струму фіксується до закладних 9, які розташовано вертикальних балках 10. Задня стінка 11, на ділянці верхньої секції 3, та вертикальні торцеві стінки 12 на ділянці нижньої секції 4 та її підстава 13 виконані у вигляді герметичних ємностей, які служать для розміщення палива, що забезпечує тривалу автономність роботи генератора електричного струму, та зв'язані між собою та генератором системою трубопроводів (на фіг. непозначене). Фронтальна стінка 14, вертикальні торцеві стінки 15, на ділянці верхньої секції 3 та її верхня стінка 16 з'єднані з задньою стінкою 11 корпусу 1 з можливістю обертання по лінії з'єднання, та виконано перфорованими, що забезпечує доступ до електрогенератора при його обслуговуванні та зовнішній огляд при його роботи, та одночасно забезпечує повітрообмін верхньої секції 3. Нижня секція 4 з боку задньої стінки 11 має отвір 17, який знаходиться на місці розташування холодильного обладнання рефрижераторного контейнера, що забезпечує доступ до нього після монтажу на його поверхні контейнера для автономного джерела електричного струму, а з боку фронтальної стінки 18, на ділянці нижньої секції 4, корпус 1 містить отвір 19, який закрито знімною стулкою 20, яка також виконана перфорованою. Поверхня корпусу 1 містить кутові фітинги 6, які призначені для з'єднання контейнера для автономного джерела електричного струму з торцевою поверхнею рефрижераторного контейнера, або з'єднання корпусів 1 контейнерів для автономного джерела електричного струму між собою при їх транспортуванні до місця монтажу на рефрижераторні контейнери. Для переміщення контейнерів для автономного джерела електричного струму та для його монтажу за допомогою навантажувача, корпус 1 має щілинні вирізи 21, які розташовано в нижній частині на ділянці нижньої секції 4 та на його вертикальних торцевих стінках 12, габаритні розміри щілинних вирізів 21 відповідають габаритним розмірам захватів навантажувача. Запропонований контейнер для автономного джерела електричного струму використовують наступним чином. З'єднані між собою корпуси 1 контейнерів для автономного джерела електричного струму за допомогою кутових фітингів 6, наприклад 5 корпусів контейнерів, мають габаритні розміри 20 футового контейнера, а при з'єднанні 10 корпусів, габаритні розміри відповідають 40 футовому контейнеру, на транспортному засобу доставляються до місця розташування рефрижераторних контейнерів, після чого корпуси 1 відокремлюються один від одного, проходять технічне обслуговування, заправляються пальним у баки, які виконані у вигляді задньої стінки 11 на 2 UA 107626 U 5 10 15 20 25 ділянці верхньої секції 3, вертикальних торцевих стінках 10 на ділянці нижньої секції 4 та її підставі 11. У разі необхідності здійснити демонтаж електрогенератора, для чого відокремлюють його від фітингів 6 або від вузлів 7, які розташовані на горизонтальній балці 5, у верхній секції 3. Після виконання обслуговування, корпус 1 контейнера для автономного джерела електричного струму, за допомогою навантажувачів, використані щілинні вирізі 21, які знаходяться на корпусі 1 для його захвату навантажувачем, транспортують до рефрижераторного контейнера, та фіксують його за допомогою кутових фітингів 6, до відповідних кутових фітингів рефрижераторного контейнера, що забезпечує утворення єдиного блока, до складу якого входить контейнерів для автономного джерела електричного струму та рефрижераторний контейнер, і який придатний для транспортування транспортним засобом (залізничний, автомобільний або водний), електрогенератор електричним ланцюгом з'єднується з холодильним агрегатом рефрижераторного контейнера, після чого його запускають і він забезпечує його живлення електричним струмом. В процесі експлуатації електрогенератора, його огляд а також повітрообмін у верхній секції 3 здійснюється завдяки тому, що її фронтальна стінка 14, вертикальні торцеві стінки 15 та верхня стінка 16 виконані перфорованими. В разі необхідності, доступ до електрогенератора забезпечується відкриттям фронтальної стінки 14, вертикальних торцевих стінок 15 та верхньої стінки 16, які зв'язані з задньою стінкою 11 з можливістю обертового руху, за допомогою звичайно використовуваних для зазначених цілей засобів, наприклад, петель. При необхідності доступу до холодильного агрегату рефрижераторного контейнера, з нижній фронтальної стінки 18, на ділянці нижньої секції 4, знімають перфоровану стулку 20, яка перекриває отвір 19, та завдяки наявності отвору 17 на задній стінці 11 на ділянці нижньої секції 4 здійснюється повітрообмін в зоні розташування холодильного агрегату рефрижераторного контейнера та доступ до нього в разі необхідності його обслуговування. Після доставки рефрижераторного контейнера до пункту призначення корпус 1 контейнера для автономного джерела електричного струму відокремлюють від рефрижераторного контейнера та відправляють до місця отримання заповнених рефрижераторних контейнерів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 1. Контейнер для автономного джерела електричного струму, який складається з корпусу, що виконаний у вигляді об'ємного тіла правильної форми, стінки якого містять перфоровані ділянки, у порожнині якого розташовано генератор електричного струму, зв'язаний з ємністю для палива, який відрізняється тим, що внутрішня порожнина корпусу розділена горизонтальною перегородкою на дві секції, причому у верхній секції закріплено генератор електричного струму, а ємність для палива виконана у вигляді задньої та бічних торцевих стінок корпусу нижньої секції та у її підставі. 2. Контейнер за п. 1, який відрізняється тим, що фронтальна, бічні та верхня стінки верхньої секції корпусу виконані не зв'язаними із стінками нижньої секції, та з'єднані із корпусом з можливістю обертання по лінії з'єднання. 3. Контейнер за пп. 1 та 3, який відрізняється тим, що фронтальна, вертикальні торцеві та верхня стінки на ділянці верхньої секції корпусу виконані перфорованими. 4. Контейнер за п. 1, який відрізняється тим, що містить отвір на фронтальній поверхні нижньої секції. 5. Контейнер за п. 1, який відрізняється тим, що зовнішня поверхня задньої стінки містить кутові фітинги, розташування яких відповідає розташування фітингів, які розташовано на торцевій поверхні рефрижераторного контейнера. 6. Контейнер за п. 1, який відрізняється тим, що нижня частина фронтальної стінки містить пару щілинних отворів, які розташовано симетрично вертикальній осі корпусу. 7. Контейнер за п. 1, який відрізняється тим, що вертикальні торцеві поверхні корпусу містять пару щілинних отворів, які розташовано симетрично вертикальній осі корпусу. 8. Контейнер за п. 7, який відрізняється тим, що габаритні розміри щілинних отворів відповідають габаритним розмірам захватів навантажувача. 3 UA 107626 U 4 UA 107626 U 5 UA 107626 U 6 UA 107626 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
