Роторний апарат
Номер патенту: 109724
Опубліковано: 25.09.2015
Автори: Буряк Григорій Олексійович, Юдін Олександр Ілларіонович
Формула / Реферат
1. Роторний апарат, що включає електродвигун і змішувальну камеру, забезпечену підвідним та відвідним патрубками і співвісно встановленими дисками ротора і статора з елементами для генерування процесу кавітації в оброблюваному рідкому продукті, що заповнює змішувальну камеру, розміщеними на робочих поверхнях згаданих дисків один проти одного по концентричних колах, що чергуються, який відрізняється тим, що кожен елемент для генерування процесу кавітації виконаний у вигляді сопла Лаваля або насадки, подібної до сопла Лаваля, тангенціально встановлених на робочих поверхнях диска ротора на відстані (Аі) та диска статора на відстані (А'і) від осі відповідного диска, при цьому величини (Аі) та (А'і) визначаються однією з наступних залежностей:
0,1D1£Аі<0,55D1,
0,1D2£А'і<0,45D2,
де
Аі - відстань від осі диска до і-того сопла Лаваля або насадки, подібної до сопла Лаваля, встановлених на робочій поверхні диска ротора, мм;
А'і - відстань від осі диска до і-того сопла Лаваля або насадки, подібної до сопла Лаваля, встановлених на робочій поверхні диска статора, мм;
D1 - діаметр робочої поверхні диска ротора, мм;
D2 - діаметр робочої поверхні диска статора, мм.
2. Роторний апарат за п. 1, який відрізняється тим, що елементи для генерування процесу кавітації у вигляді сопел Лаваля та/або насадок, подібних до сопел Лаваля, які розміщені на робочих поверхнях диска ротора та/або диска статора, розташовані в радіальному напрямку.
Текст

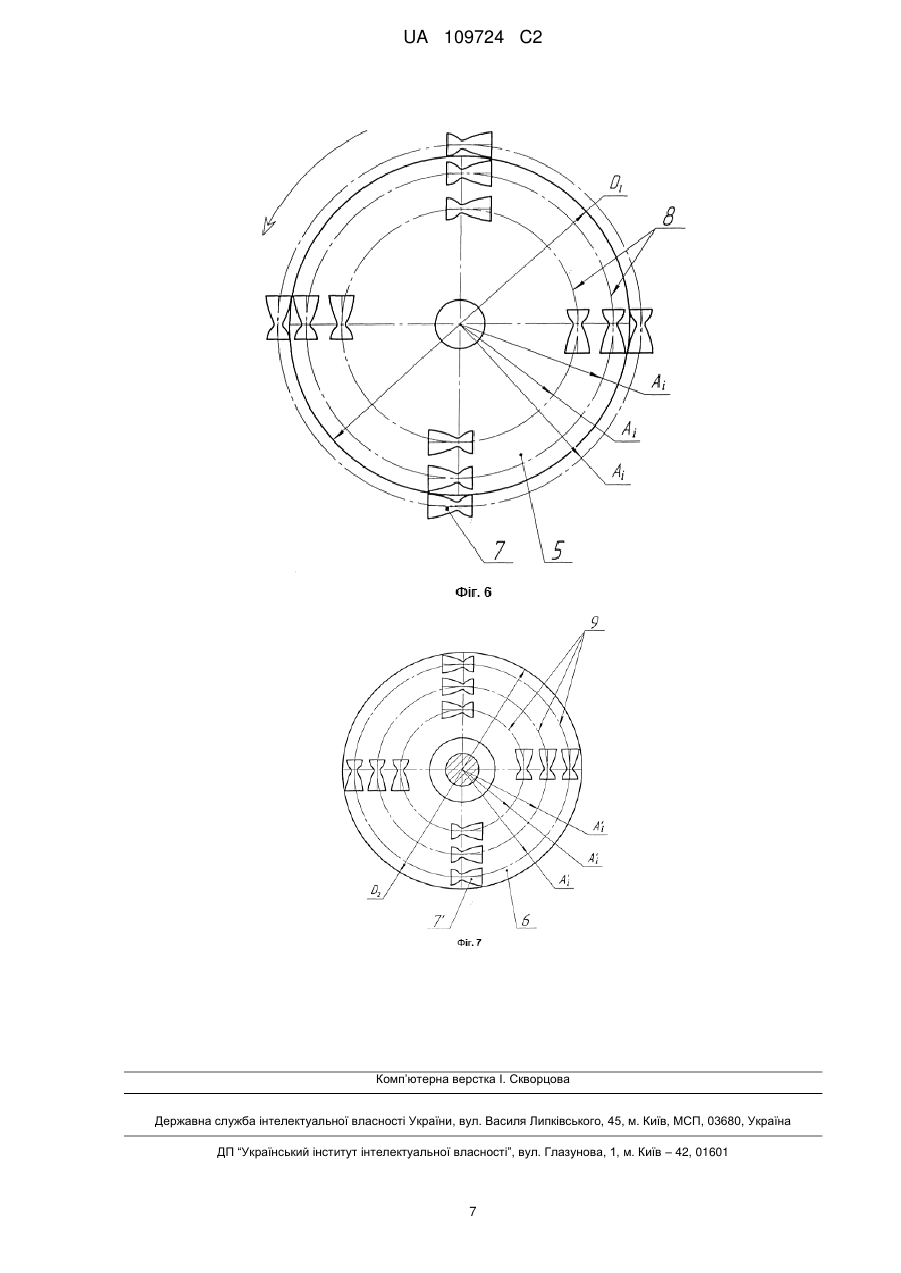

Реферат: Об'єкт винаходу: роторний апарат. Галузь використання: переробка стоків та відходів агропромислового комплексу. Суть винаходу: роторний апарат включає електродвигун і змішувальну камеру 2, забезпечену підвідним патрубком 3 та відвідним патрубком 4 і співвісно встановленими дисками ротора 5 і статора 6 з елементами 7 і 7' для генерування процесу кавітації в оброблюваному рідкому продукті, що заповнює змішувальну камеру 2. Елементи 7 і 7' розміщені на робочих поверхнях згаданих дисків один проти одного на концентричних колах 8 і 9, що чергуються. Кожен елемент 7 і 7' для генерування процесу кавітації виконаний у вигляді сопла Лаваля або насадки, подібної до сопла Лаваля, тангенціально встановлених на робочих поверхнях диска ротора 5 на відстані (Аі) та диска статора 6 на відстані (А'і) від осі відповідного диска, при цьому величини (А і) та (А'і) визначаються наступними залежностями: 0,1D1Аі
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B01F 7/10, B01F 7/26, B02C 19/18
