Роторний трибовихровий нагрівач рідини
Номер патенту: 38189
Опубліковано: 25.12.2008
Автори: Якубова Карина Аркадіївна, Якубов Аркадій Шукмійович
Формула / Реферат
Роторний трибовихровий нагрівач рідини, що складається з конічного корпусу-статора, конічного ротора-шнека з розташованим біля його основи відцентровим прискорювачем, сполученого з валом джерела обертального руху, який відрізняється тим, що ротор має форму конічного шнека з багатьма входами та тангенціальним виходом до робочих канавок біля основи та осьовим виходом біля вершини, при цьому площа поперечного перетину канавок та відстань між канавками є однаковими по усій їх довжині.
Текст

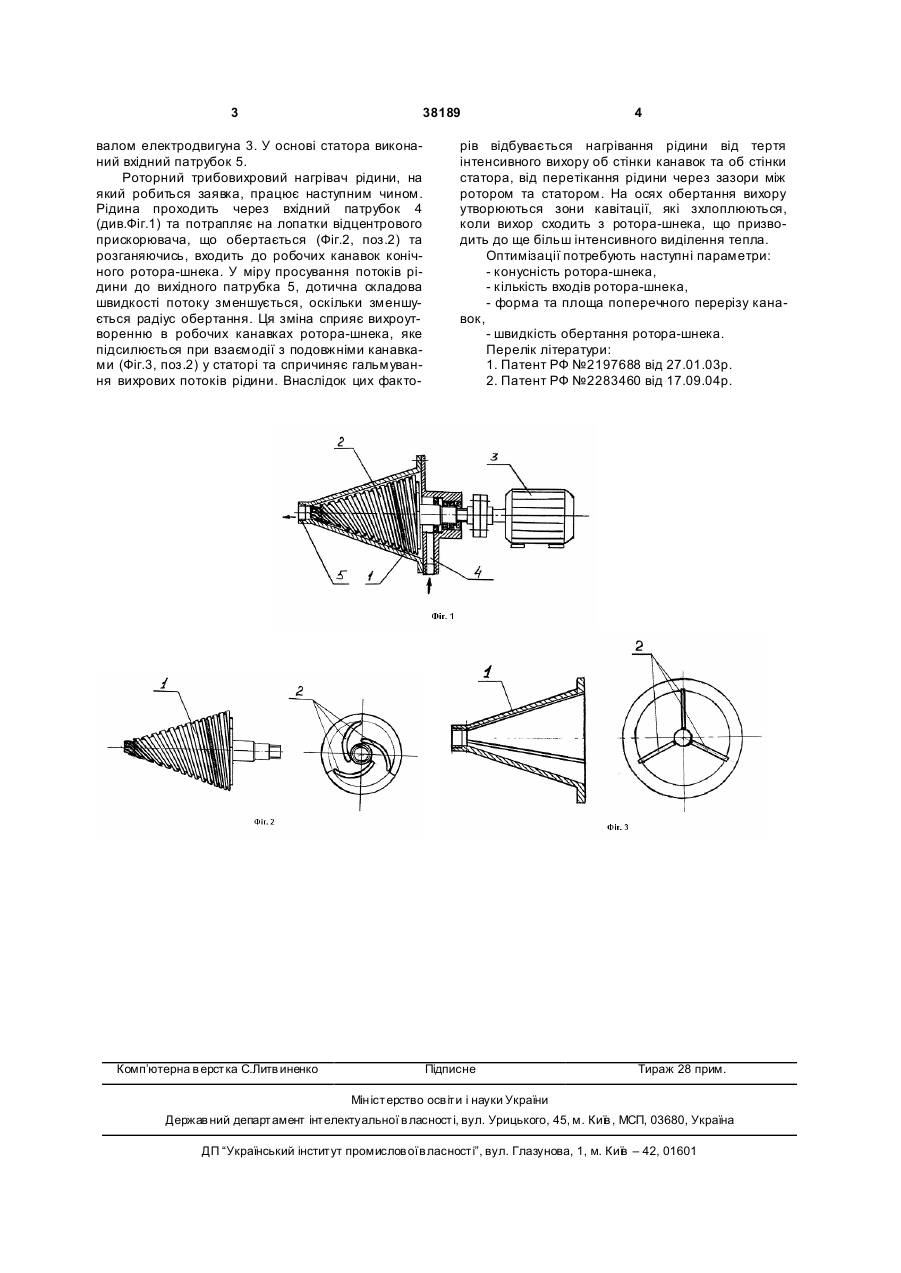

Роторний трибовихровий нагрівач рідини, що складається з конічного корпусу-статора, конічного 3 38189 валом електродвигуна 3. У основі статора виконаний вхідний патрубок 5. Роторний трибовихровий нагрівач рідини, на який робиться заявка, працює наступним чином. Рідина проходить через вхідний патрубок 4 (див.Фіг.1) та потрапляє на лопатки відцентрового прискорювача, що обертається (Фіг.2, поз.2) та розганяючись, входить до робочих канавок конічного ротора-шнека. У міру просування потоків рідини до вихідного патрубка 5, дотична складова швидкості потоку зменшується, оскільки зменшується радіус обертання. Ця зміна сприяє вихроутворенню в робочих канавках ротора-шнека, яке підсилюється при взаємодії з подовжніми канавками (Фіг.3, поз.2) у статорі та спричиняє гальмування вихрових потоків рідини. Внаслідок цих факто Комп’ютерна в ерстка С.Литв иненко 4 рів відбувається нагрівання рідини від тертя інтенсивного вихору об стінки канавок та об стінки статора, від перетікання рідини через зазори між ротором та статором. На осях обертання вихору утворюються зони кавітації, які зхлоплюються, коли вихор сходить з ротора-шнека, що призводить до ще більш інтенсивного виділення тепла. Оптимізації потребують наступні параметри: - конусність ротора-шнека, - кількість входів ротора-шнека, - форма та площа поперечного перерізу канавок, - швидкість обертання ротора-шнека. Перелік літератури: 1. Патент РФ №2197688 від 27.01.03р. 2. Патент РФ №2283460 від 17.09.04р. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotor tribovortex liquid heater
Автори англійськоюYakubov Arkadii Shukmiiovych, Yakubova Karyna Arkadiivna
Назва патенту російськоюРоторный трибовихревой нагреватель жидкости
Автори російськоюЯкубов Аркадий Шукмиевич, Якубова Карина Аркадиевна
МПК / Мітки
МПК: F24J 3/00
Мітки: роторний, рідини, трибовихровий, нагрівач
