Пристрій для зберігання цінних речей або документів

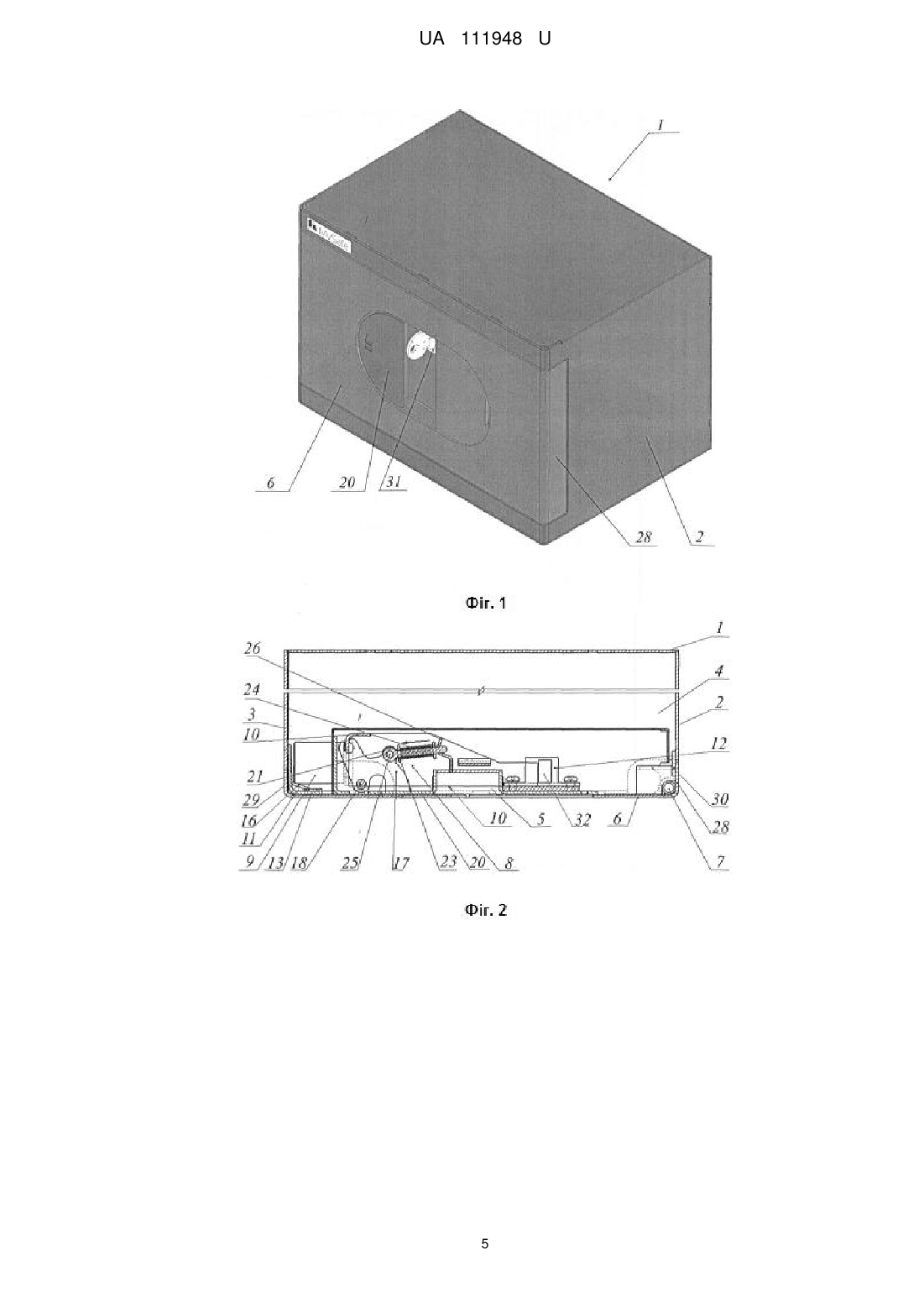

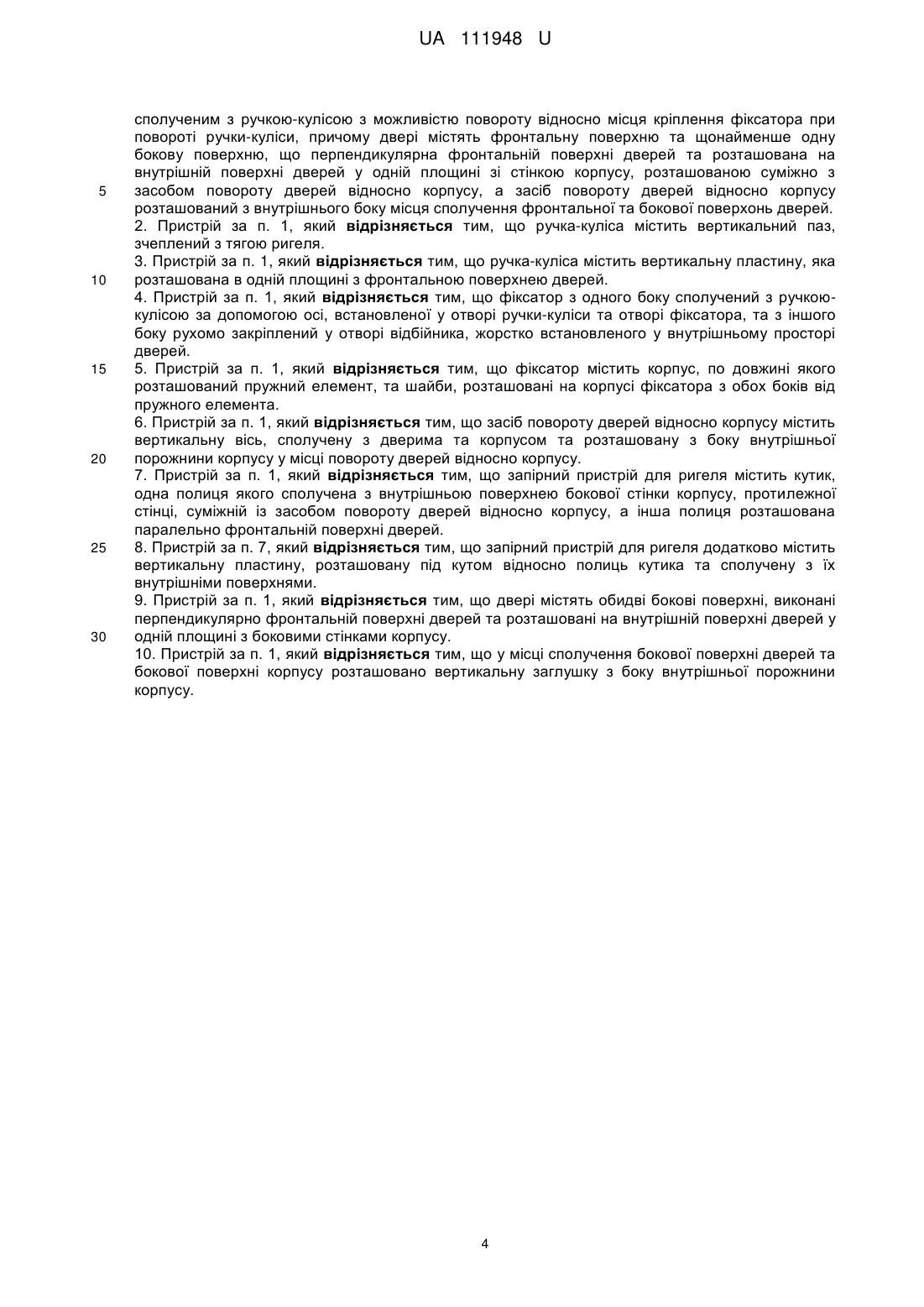

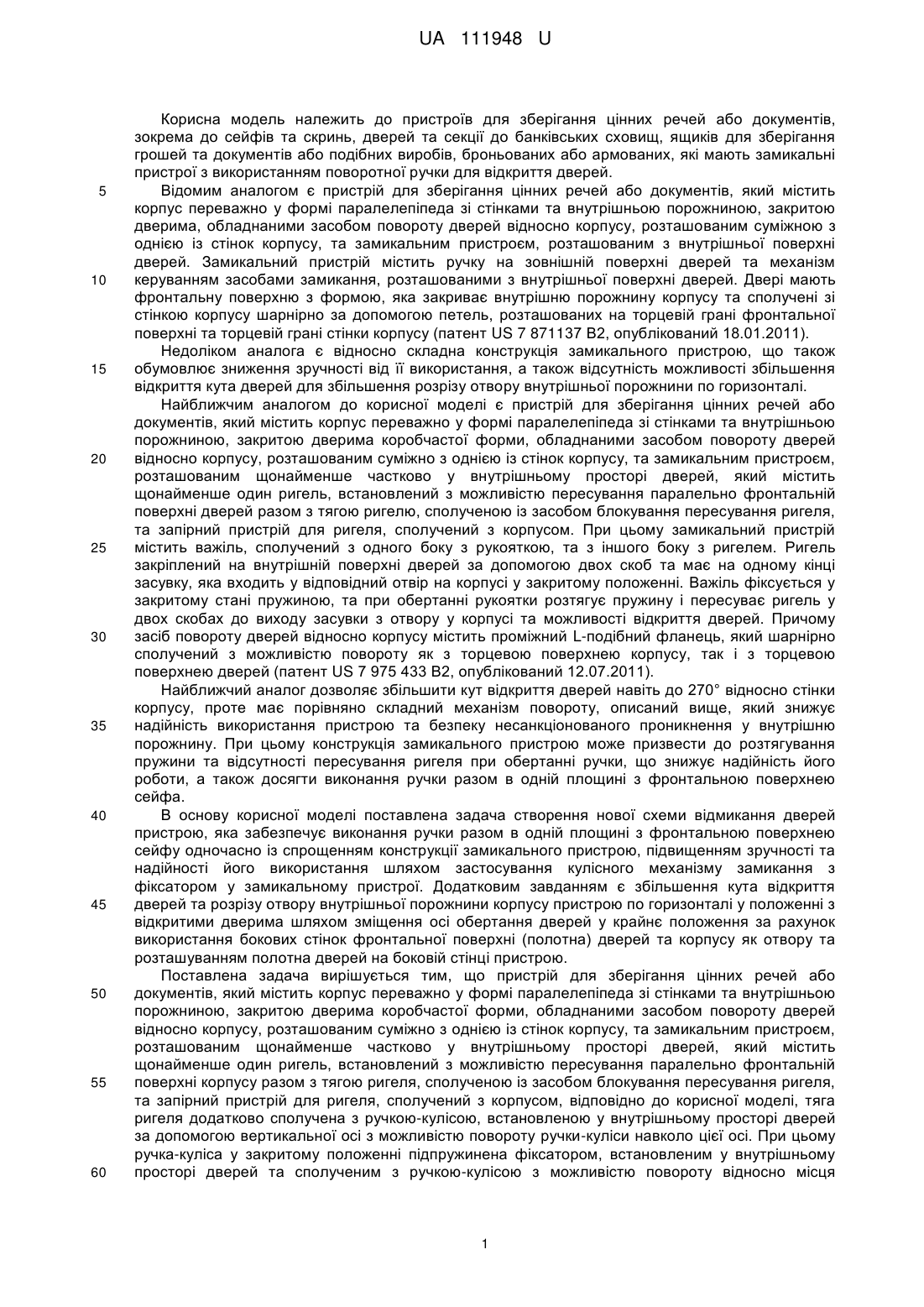

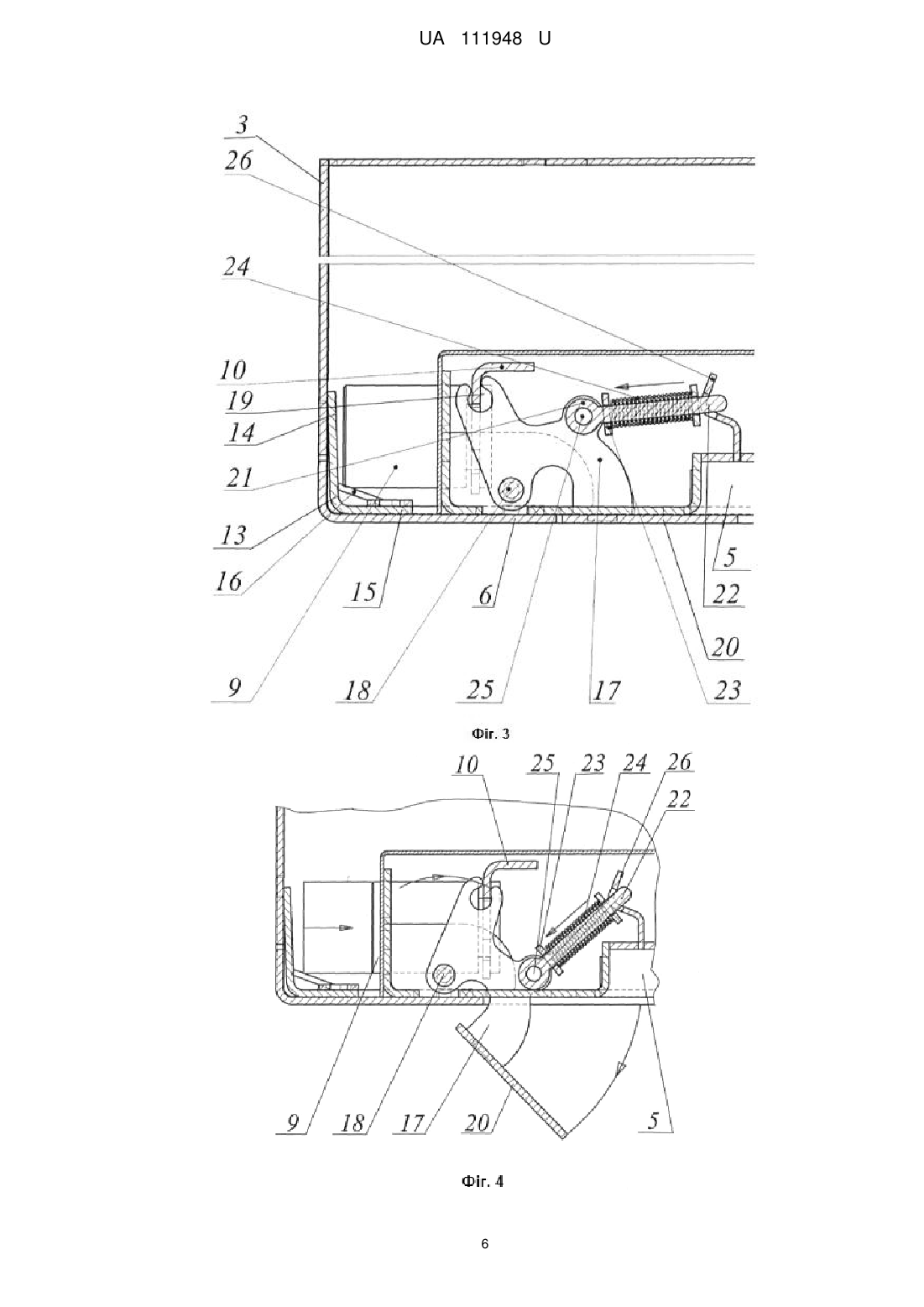

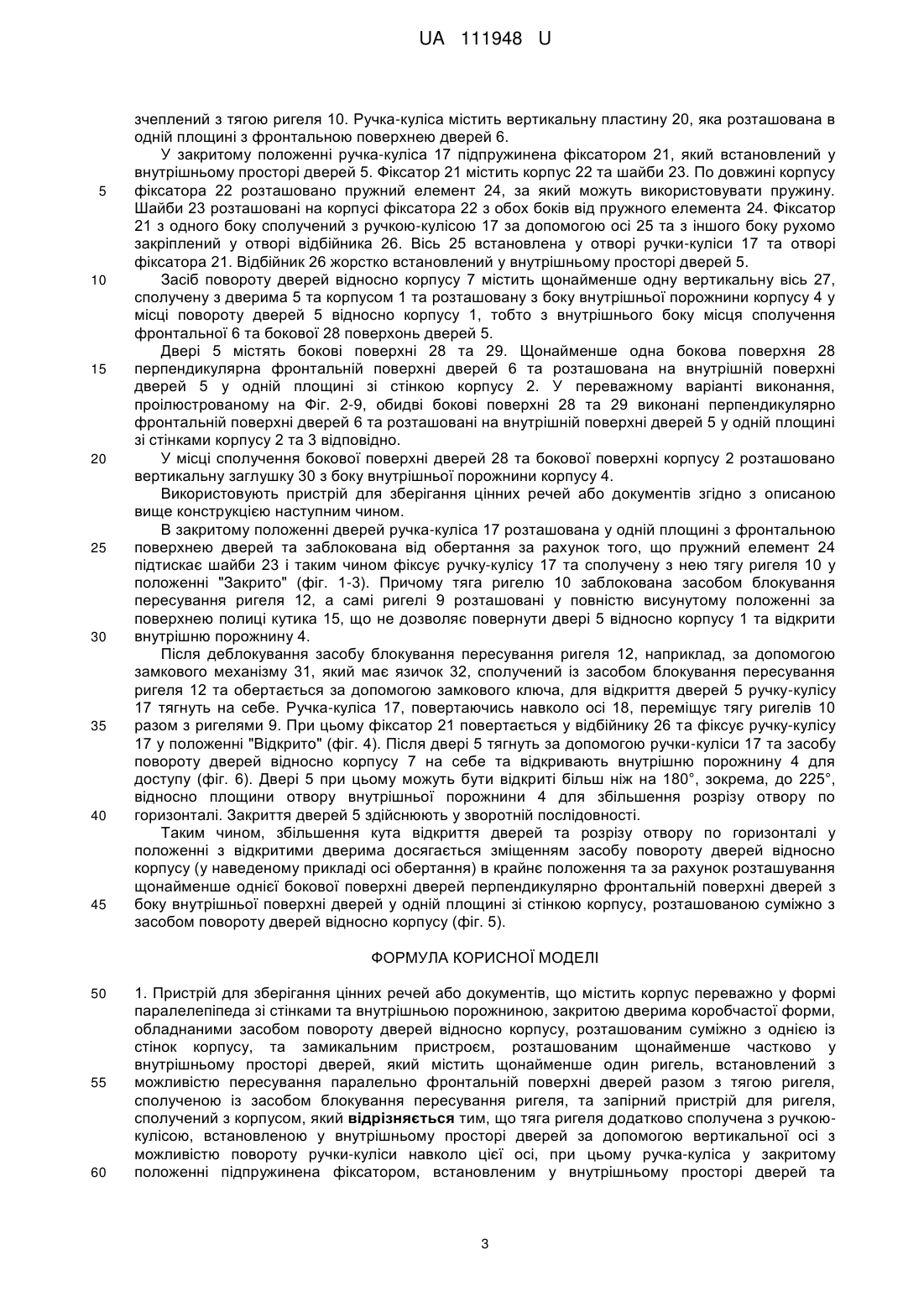

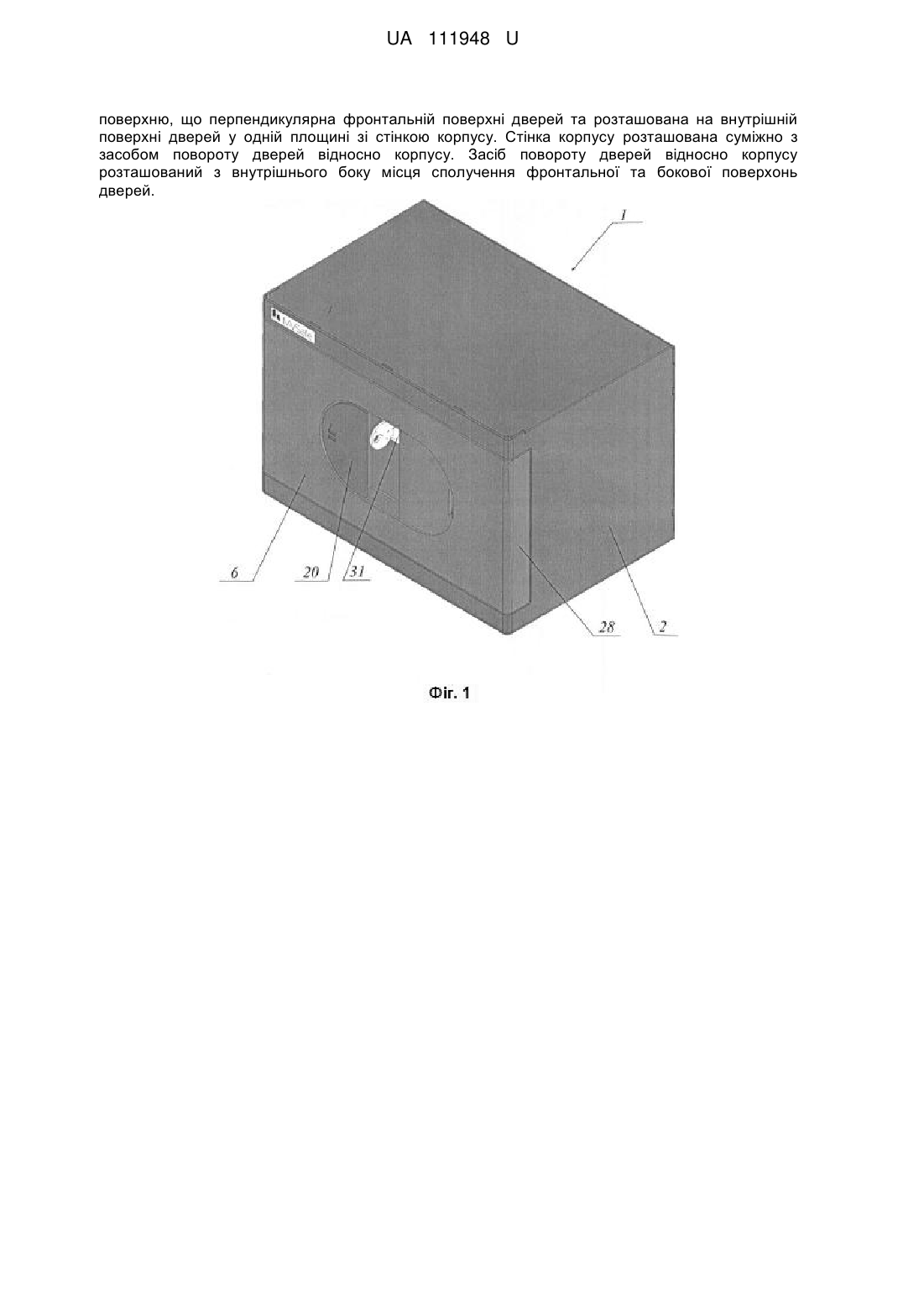

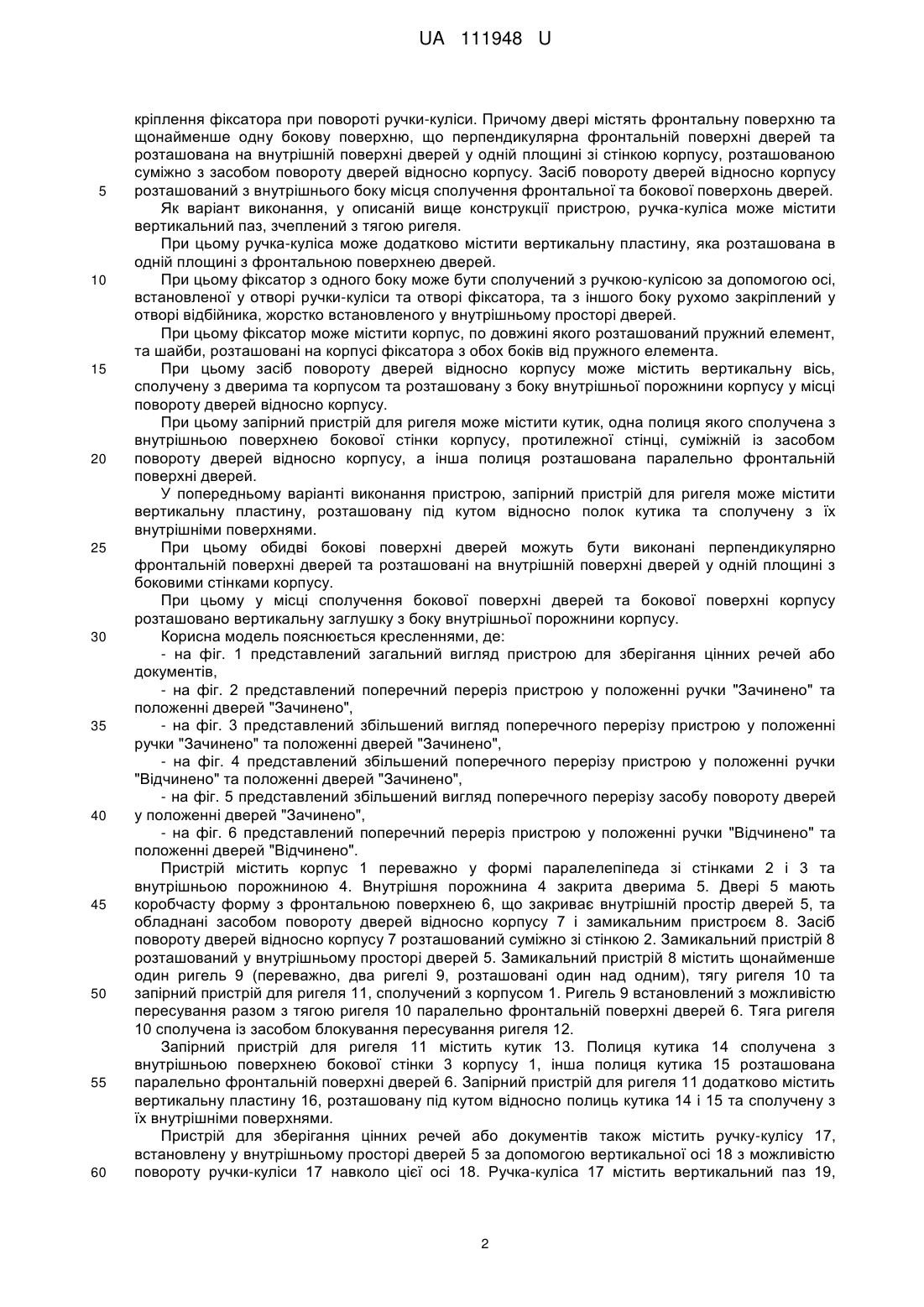

Реферат: Пристрій для зберігання цінних речей або документів містить корпус переважно у формі паралелепіпеда зі стінками та внутрішньою порожниною, закритою дверима коробчастої форми, обладнаними засобом повороту дверей відносно корпусу, розташованим суміжно з однією із стінок корпусу, та замикальним пристроєм. Замикальний пристрій розташований щонайменше частково у внутрішньому просторі дверей, який містить щонайменше один ригель. Ригель встановлений з можливістю пересування паралельно фронтальній поверхні дверей разом з тягою ригеля, сполученою із засобом блокування пересування ригеля, та запірний пристрій для ригеля, сполучений з корпусом. Тяга ригеля додатково сполучена з ручкоюкулісою, встановленою у внутрішньому просторі дверей за допомогою вертикальної осі з можливістю повороту ручки-куліси навколо цієї осі. Ручка-куліса у закритому положенні підпружинена фіксатором. Фіксатор встановлений у внутрішньому просторі дверей та сполученим з ручкою-кулісою з можливістю повороту відносно місця кріплення фіксатора при повороті ручки-куліси. Двері містять фронтальну поверхню та щонайменше одну бокову UA 111948 U (12) UA 111948 U поверхню, що перпендикулярна фронтальній поверхні дверей та розташована на внутрішній поверхні дверей у одній площині зі стінкою корпусу. Стінка корпусу розташована суміжно з засобом повороту дверей відносно корпусу. Засіб повороту дверей відносно корпусу розташований з внутрішнього боку місця сполучення фронтальної та бокової поверхонь дверей. UA 111948 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для зберігання цінних речей або документів, зокрема до сейфів та скринь, дверей та секції до банківських сховищ, ящиків для зберігання грошей та документів або подібних виробів, броньованих або армованих, які мають замикальні пристрої з використанням поворотної ручки для відкриття дверей. Відомим аналогом є пристрій для зберігання цінних речей або документів, який містить корпус переважно у формі паралелепіпеда зі стінками та внутрішньою порожниною, закритою дверима, обладнаними засобом повороту дверей відносно корпусу, розташованим суміжною з однією із стінок корпусу, та замикальним пристроєм, розташованим з внутрішньої поверхні дверей. Замикальний пристрій містить ручку на зовнішній поверхні дверей та механізм керуванням засобами замикання, розташованими з внутрішньої поверхні дверей. Двері мають фронтальну поверхню з формою, яка закриває внутрішню порожнину корпусу та сполучені зі стінкою корпусу шарнірно за допомогою петель, розташованих на торцевій грані фронтальної поверхні та торцевій грані стінки корпусу (патент US 7 871137 В2, опублікований 18.01.2011). Недоліком аналога є відносно складна конструкція замикального пристрою, що також обумовлює зниження зручності від її використання, а також відсутність можливості збільшення відкриття кута дверей для збільшення розрізу отвору внутрішньої порожнини по горизонталі. Найближчим аналогом до корисної моделі є пристрій для зберігання цінних речей або документів, який містить корпус переважно у формі паралелепіпеда зі стінками та внутрішньою порожниною, закритою дверима коробчастої форми, обладнаними засобом повороту дверей відносно корпусу, розташованим суміжно з однією із стінок корпусу, та замикальним пристроєм, розташованим щонайменше частково у внутрішньому просторі дверей, який містить щонайменше один ригель, встановлений з можливістю пересування паралельно фронтальній поверхні дверей разом з тягою ригелю, сполученою із засобом блокування пересування ригеля, та запірний пристрій для ригеля, сполучений з корпусом. При цьому замикальний пристрій містить важіль, сполучений з одного боку з рукояткою, та з іншого боку з ригелем. Ригель закріплений на внутрішній поверхні дверей за допомогою двох скоб та має на одному кінці засувку, яка входить у відповідний отвір на корпусі у закритому положенні. Важіль фіксується у закритому стані пружиною, та при обертанні рукоятки розтягує пружину і пересуває ригель у двох скобах до виходу засувки з отвору у корпусі та можливості відкриття дверей. Причому засіб повороту дверей відносно корпусу містить проміжний L-подібний фланець, який шарнірно сполучений з можливістю повороту як з торцевою поверхнею корпусу, так і з торцевою поверхнею дверей (патент US 7 975 433 В2, опублікований 12.07.2011). Найближчий аналог дозволяє збільшити кут відкриття дверей навіть до 270° відносно стінки корпусу, проте має порівняно складний механізм повороту, описаний вище, який знижує надійність використання пристрою та безпеку несанкціонованого проникнення у внутрішню порожнину. При цьому конструкція замикального пристрою може призвести до розтягування пружини та відсутності пересування ригеля при обертанні ручки, що знижує надійність його роботи, а також досягти виконання ручки разом в одній площині з фронтальною поверхнею сейфа. В основу корисної моделі поставлена задача створення нової схеми відмикання дверей пристрою, яка забезпечує виконання ручки разом в одній площині з фронтальною поверхнею сейфу одночасно із спрощенням конструкції замикального пристрою, підвищенням зручності та надійності його використання шляхом застосування кулісного механізму замикання з фіксатором у замикальному пристрої. Додатковим завданням є збільшення кута відкриття дверей та розрізу отвору внутрішньої порожнини корпусу пристрою по горизонталі у положенні з відкритими дверима шляхом зміщення осі обертання дверей у крайнє положення за рахунок використання бокових стінок фронтальної поверхні (полотна) дверей та корпусу як отвору та розташуванням полотна дверей на боковій стінці пристрою. Поставлена задача вирішується тим, що пристрій для зберігання цінних речей або документів, який містить корпус переважно у формі паралелепіпеда зі стінками та внутрішньою порожниною, закритою дверима коробчастої форми, обладнаними засобом повороту дверей відносно корпусу, розташованим суміжно з однією із стінок корпусу, та замикальним пристроєм, розташованим щонайменше частково у внутрішньому просторі дверей, який містить щонайменше один ригель, встановлений з можливістю пересування паралельно фронтальній поверхні корпусу разом з тягою ригеля, сполученою із засобом блокування пересування ригеля, та запірний пристрій для ригеля, сполучений з корпусом, відповідно до корисної моделі, тяга ригеля додатково сполучена з ручкою-кулісою, встановленою у внутрішньому просторі дверей за допомогою вертикальної осі з можливістю повороту ручки-куліси навколо цієї осі. При цьому ручка-куліса у закритому положенні підпружинена фіксатором, встановленим у внутрішньому просторі дверей та сполученим з ручкою-кулісою з можливістю повороту відносно місця 1 UA 111948 U 5 10 15 20 25 30 35 40 45 50 55 60 кріплення фіксатора при повороті ручки-куліси. Причому двері містять фронтальну поверхню та щонайменше одну бокову поверхню, що перпендикулярна фронтальній поверхні дверей та розташована на внутрішній поверхні дверей у одній площині зі стінкою корпусу, розташованою суміжно з засобом повороту дверей відносно корпусу. Засіб повороту дверей відносно корпусу розташований з внутрішнього боку місця сполучення фронтальної та бокової поверхонь дверей. Як варіант виконання, у описаній вище конструкції пристрою, ручка-куліса може містити вертикальний паз, зчеплений з тягою ригеля. При цьому ручка-куліса може додатково містити вертикальну пластину, яка розташована в одній площині з фронтальною поверхнею дверей. При цьому фіксатор з одного боку може бути сполучений з ручкою-кулісою за допомогою осі, встановленої у отворі ручки-куліси та отворі фіксатора, та з іншого боку рухомо закріплений у отворі відбійника, жорстко встановленого у внутрішньому просторі дверей. При цьому фіксатор може містити корпус, по довжині якого розташований пружний елемент, та шайби, розташовані на корпусі фіксатора з обох боків від пружного елемента. При цьому засіб повороту дверей відносно корпусу може містить вертикальну вісь, сполучену з дверима та корпусом та розташовану з боку внутрішньої порожнини корпусу у місці повороту дверей відносно корпусу. При цьому запірний пристрій для ригеля може містити кутик, одна полиця якого сполучена з внутрішньою поверхнею бокової стінки корпусу, протилежної стінці, суміжній із засобом повороту дверей відносно корпусу, а інша полиця розташована паралельно фронтальній поверхні дверей. У попередньому варіанті виконання пристрою, запірний пристрій для ригеля може містити вертикальну пластину, розташовану під кутом відносно полок кутика та сполучену з їх внутрішніми поверхнями. При цьому обидві бокові поверхні дверей можуть бути виконані перпендикулярно фронтальній поверхні дверей та розташовані на внутрішній поверхні дверей у одній площині з боковими стінками корпусу. При цьому у місці сполучення бокової поверхні дверей та бокової поверхні корпусу розташовано вертикальну заглушку з боку внутрішньої порожнини корпусу. Корисна модель пояснюється кресленнями, де: - на фіг. 1 представлений загальний вигляд пристрою для зберігання цінних речей або документів, - на фіг. 2 представлений поперечний переріз пристрою у положенні ручки "Зачинено" та положенні дверей "Зачинено", - на фіг. 3 представлений збільшений вигляд поперечного перерізу пристрою у положенні ручки "Зачинено" та положенні дверей "Зачинено", - на фіг. 4 представлений збільшений поперечного перерізу пристрою у положенні ручки "Відчинено" та положенні дверей "Зачинено", - на фіг. 5 представлений збільшений вигляд поперечного перерізу засобу повороту дверей у положенні дверей "Зачинено", - на фіг. 6 представлений поперечний переріз пристрою у положенні ручки "Відчинено" та положенні дверей "Відчинено". Пристрій містить корпус 1 переважно у формі паралелепіпеда зі стінками 2 і 3 та внутрішньою порожниною 4. Внутрішня порожнина 4 закрита дверима 5. Двері 5 мають коробчасту форму з фронтальною поверхнею 6, що закриває внутрішній простір дверей 5, та обладнані засобом повороту дверей відносно корпусу 7 і замикальним пристроєм 8. Засіб повороту дверей відносно корпусу 7 розташований суміжно зі стінкою 2. Замикальний пристрій 8 розташований у внутрішньому просторі дверей 5. Замикальний пристрій 8 містить щонайменше один ригель 9 (переважно, два ригелі 9, розташовані один над одним), тягу ригеля 10 та запірний пристрій для ригеля 11, сполучений з корпусом 1. Ригель 9 встановлений з можливістю пересування разом з тягою ригеля 10 паралельно фронтальній поверхні дверей 6. Тяга ригеля 10 сполучена із засобом блокування пересування ригеля 12. Запірний пристрій для ригеля 11 містить кутик 13. Полиця кутика 14 сполучена з внутрішньою поверхнею бокової стінки 3 корпусу 1, інша полиця кутика 15 розташована паралельно фронтальній поверхні дверей 6. Запірний пристрій для ригеля 11 додатково містить вертикальну пластину 16, розташовану під кутом відносно полиць кутика 14 і 15 та сполучену з їх внутрішніми поверхнями. Пристрій для зберігання цінних речей або документів також містить ручку-кулісу 17, встановлену у внутрішньому просторі дверей 5 за допомогою вертикальної осі 18 з можливістю повороту ручки-куліси 17 навколо цієї осі 18. Ручка-куліса 17 містить вертикальний паз 19, 2 UA 111948 U 5 10 15 20 25 30 35 40 45 зчеплений з тягою ригеля 10. Ручка-куліса містить вертикальну пластину 20, яка розташована в одній площині з фронтальною поверхнею дверей 6. У закритому положенні ручка-куліса 17 підпружинена фіксатором 21, який встановлений у внутрішньому просторі дверей 5. Фіксатор 21 містить корпус 22 та шайби 23. По довжині корпусу фіксатора 22 розташовано пружний елемент 24, за який можуть використовувати пружину. Шайби 23 розташовані на корпусі фіксатора 22 з обох боків від пружного елемента 24. Фіксатор 21 з одного боку сполучений з ручкою-кулісою 17 за допомогою осі 25 та з іншого боку рухомо закріплений у отворі відбійника 26. Вісь 25 встановлена у отворі ручки-куліси 17 та отворі фіксатора 21. Відбійник 26 жорстко встановлений у внутрішньому просторі дверей 5. Засіб повороту дверей відносно корпусу 7 містить щонайменше одну вертикальну вісь 27, сполучену з дверима 5 та корпусом 1 та розташовану з боку внутрішньої порожнини корпусу 4 у місці повороту дверей 5 відносно корпусу 1, тобто з внутрішнього боку місця сполучення фронтальної 6 та бокової 28 поверхонь дверей 5. Двері 5 містять бокові поверхні 28 та 29. Щонайменше одна бокова поверхня 28 перпендикулярна фронтальній поверхні дверей 6 та розташована на внутрішній поверхні дверей 5 у одній площині зі стінкою корпусу 2. У переважному варіанті виконання, проілюстрованому на Фіг. 2-9, обидві бокові поверхні 28 та 29 виконані перпендикулярно фронтальній поверхні дверей 6 та розташовані на внутрішній поверхні дверей 5 у одній площині зі стінками корпусу 2 та 3 відповідно. У місці сполучення бокової поверхні дверей 28 та бокової поверхні корпусу 2 розташовано вертикальну заглушку 30 з боку внутрішньої порожнини корпусу 4. Використовують пристрій для зберігання цінних речей або документів згідно з описаною вище конструкцією наступним чином. В закритому положенні дверей ручка-куліса 17 розташована у одній площині з фронтальною поверхнею дверей та заблокована від обертання за рахунок того, що пружний елемент 24 підтискає шайби 23 і таким чином фіксує ручку-кулісу 17 та сполучену з нею тягу ригеля 10 у положенні "Закрито" (фіг. 1-3). Причому тяга ригелю 10 заблокована засобом блокування пересування ригеля 12, а самі ригелі 9 розташовані у повністю висунутому положенні за поверхнею полиці кутика 15, що не дозволяє повернути двері 5 відносно корпусу 1 та відкрити внутрішню порожнину 4. Після деблокування засобу блокування пересування ригеля 12, наприклад, за допомогою замкового механізму 31, який має язичок 32, сполучений із засобом блокування пересування ригеля 12 та обертається за допомогою замкового ключа, для відкриття дверей 5 ручку-кулісу 17 тягнуть на себе. Ручка-куліса 17, повертаючись навколо осі 18, переміщує тягу ригелів 10 разом з ригелями 9. При цьому фіксатор 21 повертається у відбійнику 26 та фіксує ручку-кулісу 17 у положенні "Відкрито" (фіг. 4). Після двері 5 тягнуть за допомогою ручки-куліси 17 та засобу повороту дверей відносно корпусу 7 на себе та відкривають внутрішню порожнину 4 для доступу (фіг. 6). Двері 5 при цьому можуть бути відкриті більш ніж на 180°, зокрема, до 225°, відносно площини отвору внутрішньої порожнини 4 для збільшення розрізу отвору по горизонталі. Закриття дверей 5 здійснюють у зворотній послідовності. Таким чином, збільшення кута відкриття дверей та розрізу отвору по горизонталі у положенні з відкритими дверима досягається зміщенням засобу повороту дверей відносно корпусу (у наведеному прикладі осі обертання) в крайнє положення та за рахунок розташування щонайменше однієї бокової поверхні дверей перпендикулярно фронтальній поверхні дверей з боку внутрішньої поверхні дверей у одній площині зі стінкою корпусу, розташованою суміжно з засобом повороту дверей відносно корпусу (фіг. 5). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Пристрій для зберігання цінних речей або документів, що містить корпус переважно у формі паралелепіпеда зі стінками та внутрішньою порожниною, закритою дверима коробчастої форми, обладнаними засобом повороту дверей відносно корпусу, розташованим суміжно з однією із стінок корпусу, та замикальним пристроєм, розташованим щонайменше частково у внутрішньому просторі дверей, який містить щонайменше один ригель, встановлений з можливістю пересування паралельно фронтальній поверхні дверей разом з тягою ригеля, сполученою із засобом блокування пересування ригеля, та запірний пристрій для ригеля, сполучений з корпусом, який відрізняється тим, що тяга ригеля додатково сполучена з ручкоюкулісою, встановленою у внутрішньому просторі дверей за допомогою вертикальної осі з можливістю повороту ручки-куліси навколо цієї осі, при цьому ручка-куліса у закритому положенні підпружинена фіксатором, встановленим у внутрішньому просторі дверей та 3 UA 111948 U 5 10 15 20 25 30 сполученим з ручкою-кулісою з можливістю повороту відносно місця кріплення фіксатора при повороті ручки-куліси, причому двері містять фронтальну поверхню та щонайменше одну бокову поверхню, що перпендикулярна фронтальній поверхні дверей та розташована на внутрішній поверхні дверей у одній площині зі стінкою корпусу, розташованою суміжно з засобом повороту дверей відносно корпусу, а засіб повороту дверей відносно корпусу розташований з внутрішнього боку місця сполучення фронтальної та бокової поверхонь дверей. 2. Пристрій за п. 1, який відрізняється тим, що ручка-куліса містить вертикальний паз, зчеплений з тягою ригеля. 3. Пристрій за п. 1, який відрізняється тим, що ручка-куліса містить вертикальну пластину, яка розташована в одній площині з фронтальною поверхнею дверей. 4. Пристрій за п. 1, який відрізняється тим, що фіксатор з одного боку сполучений з ручкоюкулісою за допомогою осі, встановленої у отворі ручки-куліси та отворі фіксатора, та з іншого боку рухомо закріплений у отворі відбійника, жорстко встановленого у внутрішньому просторі дверей. 5. Пристрій за п. 1, який відрізняється тим, що фіксатор містить корпус, по довжині якого розташований пружний елемент, та шайби, розташовані на корпусі фіксатора з обох боків від пружного елемента. 6. Пристрій за п. 1, який відрізняється тим, що засіб повороту дверей відносно корпусу містить вертикальну вісь, сполучену з дверима та корпусом та розташовану з боку внутрішньої порожнини корпусу у місці повороту дверей відносно корпусу. 7. Пристрій за п. 1, який відрізняється тим, що запірний пристрій для ригеля містить кутик, одна полиця якого сполучена з внутрішньою поверхнею бокової стінки корпусу, протилежної стінці, суміжній із засобом повороту дверей відносно корпусу, а інша полиця розташована паралельно фронтальній поверхні дверей. 8. Пристрій за п. 7, який відрізняється тим, що запірний пристрій для ригеля додатково містить вертикальну пластину, розташовану під кутом відносно полиць кутика та сполучену з їх внутрішніми поверхнями. 9. Пристрій за п. 1, який відрізняється тим, що двері містять обидві бокові поверхні, виконані перпендикулярно фронтальній поверхні дверей та розташовані на внутрішній поверхні дверей у одній площині з боковими стінками корпусу. 10. Пристрій за п. 1, який відрізняється тим, що у місці сполучення бокової поверхні дверей та бокової поверхні корпусу розташовано вертикальну заглушку з боку внутрішньої порожнини корпусу. 4 UA 111948 U 5 UA 111948 U 6 UA 111948 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
