Агрегат для культивування ґрунту, який містить пристрій для укладання, збирання або обробки ґрунту або мульчі

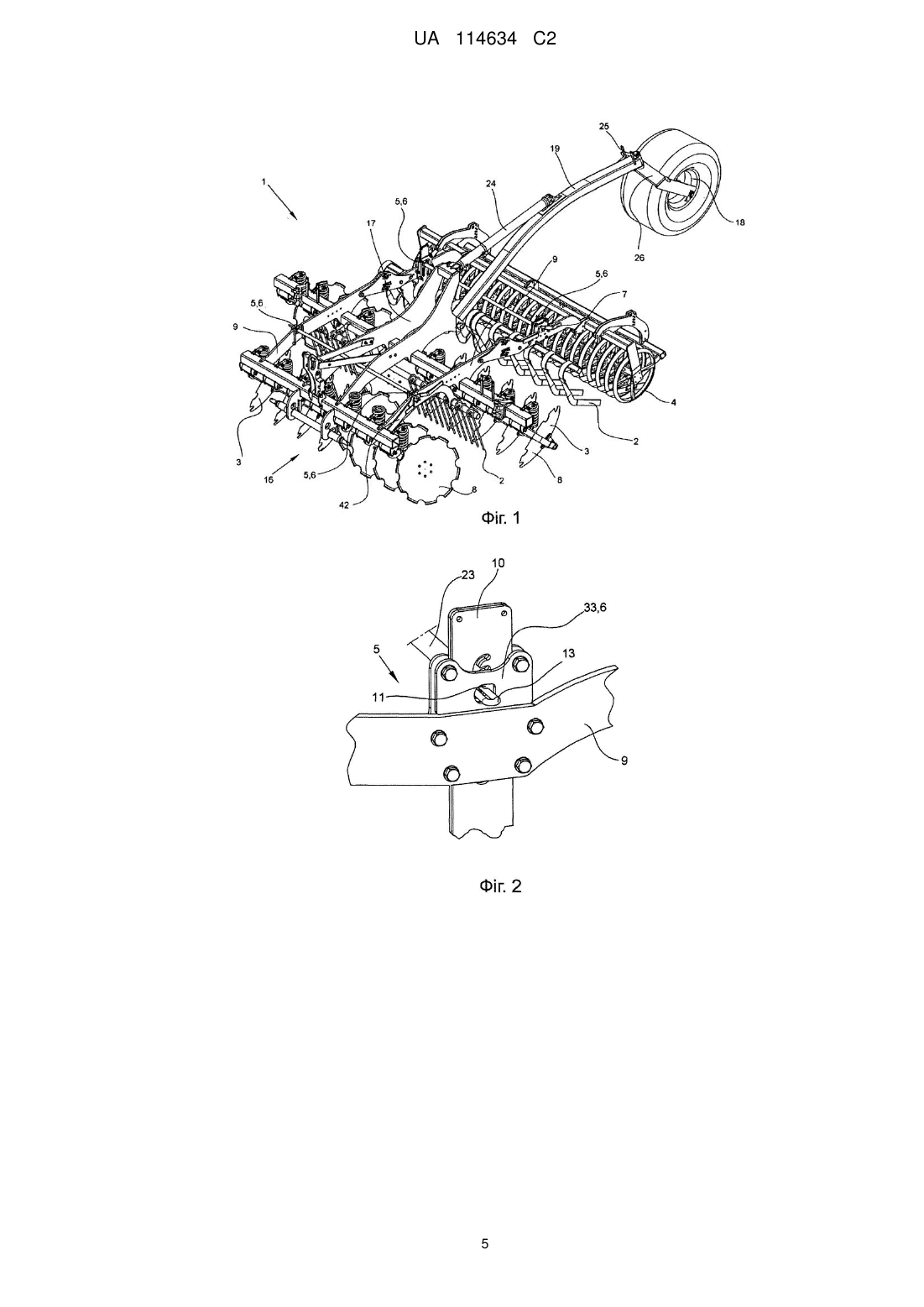

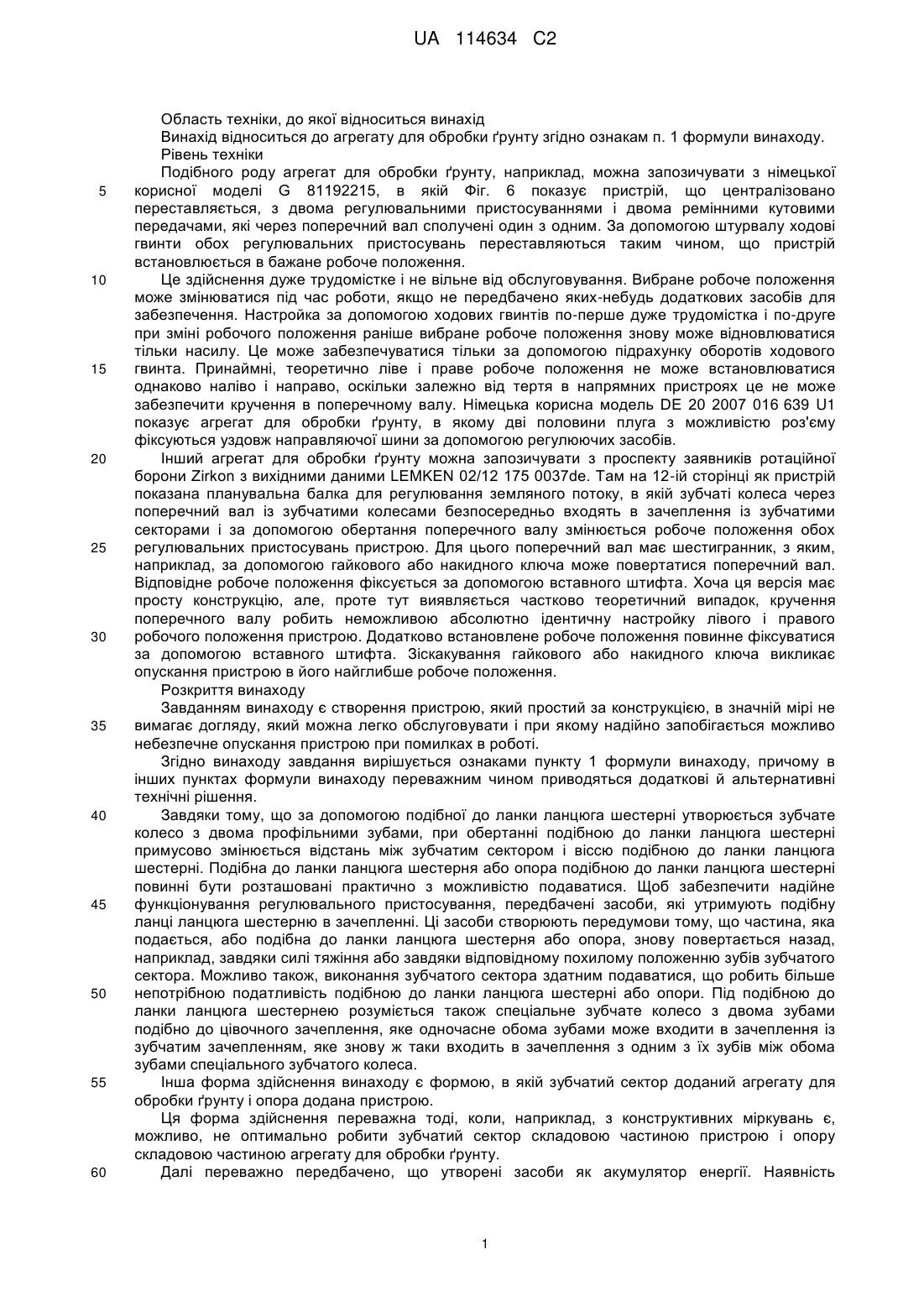

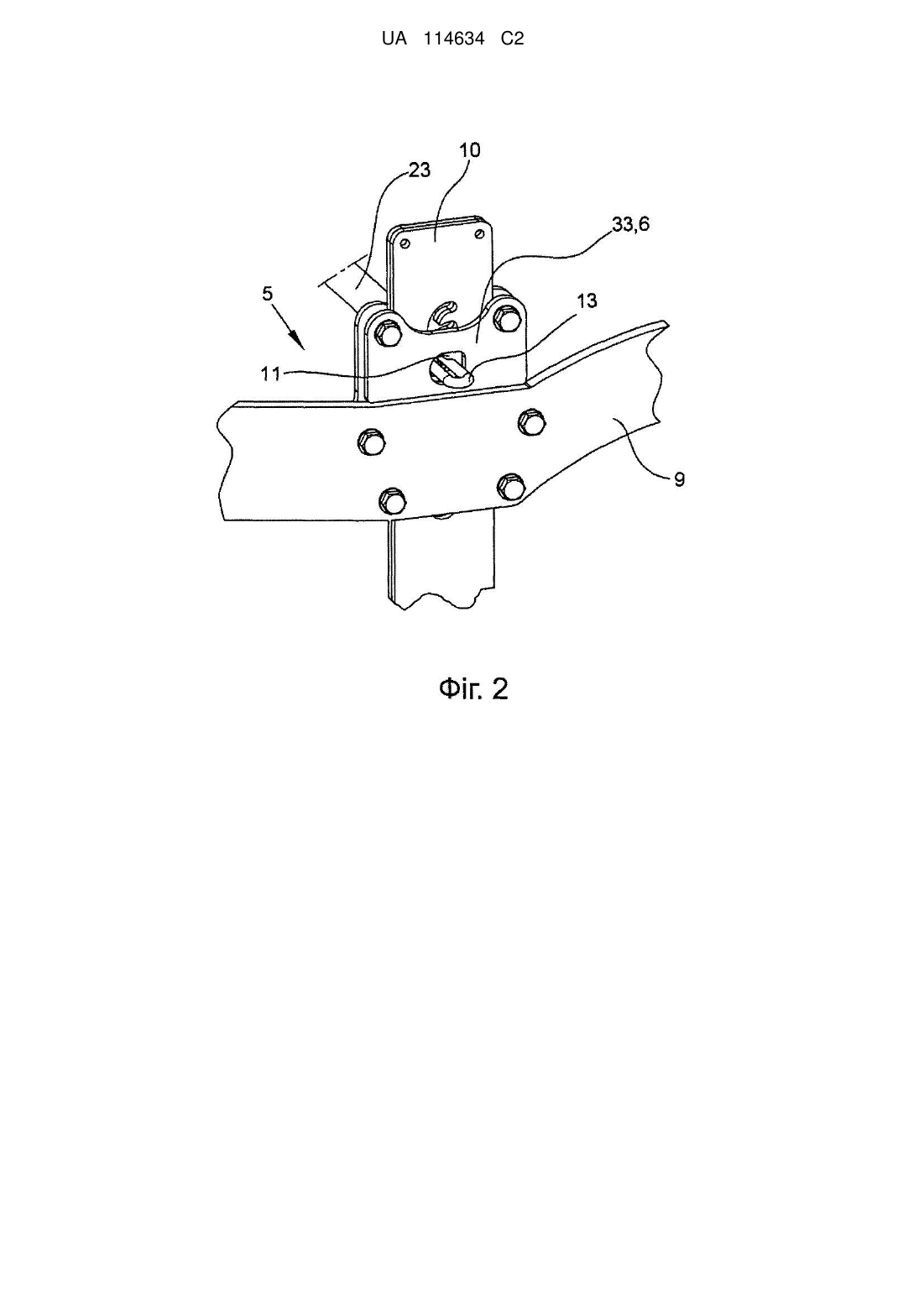

Реферат: Винахід належить до регулювальних пристосувань, що централізовано настроюються, для пристроїв для укладання, збирання або обробки ґрунту або мульчі, які залежно від ваги пристрою можуть трансформуватися, редукуватися або застосовуватися лінійно. Регулювальні пристосування мають відповідно зубчаті сектори з декількома зубами, які сполучені із зафіксованими у напрямку перестановки, але встановленими з можливістю подаватися і повертатися подібними до ланок ланцюга шестернями. Подібні до ланок ланцюга шестерні встановлені з можливістю подаватися, зміщуватися або повертатися, що при повороті подібних до ланок ланцюга шестерень на 180° зубчаті сектори і таким чином пристрої змінюються в своєму робочому положенні із зсувом на крок зуба, і при цьому подібні до ланок ланцюга шестерні переміщаються назад і вперед на половину кроку зуба. UA 114634 C2 (12) UA 114634 C2 UA 114634 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки, до якої відноситься винахід Винахід відноситься до агрегату для обробки ґрунту згідно ознакам п. 1 формули винаходу. Рівень техніки Подібного роду агрегат для обробки ґрунту, наприклад, можна запозичувати з німецької корисної моделі G 81192215, в якій Фіг. 6 показує пристрій, що централізовано переставляється, з двома регулювальними пристосуваннями і двома ремінними кутовими передачами, які через поперечний вал сполучені один з одним. За допомогою штурвалу ходові гвинти обох регулювальних пристосувань переставляються таким чином, що пристрій встановлюється в бажане робоче положення. Це здійснення дуже трудомістке і не вільне від обслуговування. Вибране робоче положення може змінюватися під час роботи, якщо не передбачено яких-небудь додаткових засобів для забезпечення. Настройка за допомогою ходових гвинтів по-перше дуже трудомістка і по-друге при зміні робочого положення раніше вибране робоче положення знову може відновлюватися тільки насилу. Це може забезпечуватися тільки за допомогою підрахунку оборотів ходового гвинта. Принаймні, теоретично ліве і праве робоче положення не може встановлюватися однаково наліво і направо, оскільки залежно від тертя в напрямних пристроях це не може забезпечити кручення в поперечному валу. Німецька корисна модель DE 20 2007 016 639 U1 показує агрегат для обробки ґрунту, в якому дві половини плуга з можливістю роз'єму фіксуються уздовж направляючої шини за допомогою регулюючих засобів. Інший агрегат для обробки ґрунту можна запозичувати з проспекту заявників ротаційної борони Zirkon з вихідними даними LEMKEN 02/12 175 0037de. Там на 12-ій сторінці як пристрій показана планувальна балка для регулювання земляного потоку, в якій зубчаті колеса через поперечний вал із зубчатими колесами безпосередньо входять в зачеплення із зубчатими секторами і за допомогою обертання поперечного валу змінюється робоче положення обох регулювальних пристосувань пристрою. Для цього поперечний вал має шестигранник, з яким, наприклад, за допомогою гайкового або накидного ключа може повертатися поперечний вал. Відповідне робоче положення фіксується за допомогою вставного штифта. Хоча ця версія має просту конструкцію, але, проте тут виявляється частково теоретичний випадок, кручення поперечного валу робить неможливою абсолютно ідентичну настройку лівого і правого робочого положення пристрою. Додатково встановлене робоче положення повинне фіксуватися за допомогою вставного штифта. Зіскакування гайкового або накидного ключа викликає опускання пристрою в його найглибше робоче положення. Розкриття винаходу Завданням винаходу є створення пристрою, який простий за конструкцією, в значній мірі не вимагає догляду, який можна легко обслуговувати і при якому надійно запобігається можливо небезпечне опускання пристрою при помилках в роботі. Згідно винаходу завдання вирішується ознаками пункту 1 формули винаходу, причому в інших пунктах формули винаходу переважним чином приводяться додаткові й альтернативні технічні рішення. Завдяки тому, що за допомогою подібної до ланки ланцюга шестерні утворюється зубчате колесо з двома профільними зубами, при обертанні подібною до ланки ланцюга шестерні примусово змінюється відстань між зубчатим сектором і віссю подібною до ланки ланцюга шестерні. Подібна до ланки ланцюга шестерня або опора подібною до ланки ланцюга шестерні повинні бути розташовані практично з можливістю подаватися. Щоб забезпечити надійне функціонування регулювального пристосування, передбачені засоби, які утримують подібну ланці ланцюга шестерню в зачепленні. Ці засоби створюють передумови тому, що частина, яка подається, або подібна до ланки ланцюга шестерня або опора, знову повертається назад, наприклад, завдяки силі тяжіння або завдяки відповідному похилому положенню зубів зубчатого сектора. Можливо також, виконання зубчатого сектора здатним подаватися, що робить більше непотрібною податливість подібною до ланки ланцюга шестерні або опори. Під подібною до ланки ланцюга шестернею розуміється також спеціальне зубчате колесо з двома зубами подібно до цівочного зачеплення, яке одночасне обома зубами може входити в зачеплення із зубчатим зачепленням, яке знову ж таки входить в зачеплення з одним з їх зубів між обома зубами спеціального зубчатого колеса. Інша форма здійснення винаходу є формою, в якій зубчатий сектор доданий агрегату для обробки ґрунту і опора додана пристрою. Ця форма здійснення переважна тоді, коли, наприклад, з конструктивних міркувань є, можливо, не оптимально робити зубчатий сектор складовою частиною пристрою і опору складовою частиною агрегату для обробки ґрунту. Далі переважно передбачено, що утворені засоби як акумулятор енергії. Наявність 1 UA 114634 C2 5 10 15 20 25 30 35 40 45 50 55 60 акумуляторів енергії спрощує форму здійснення регулювальних пристосувань, оскільки в зубчатому секторі можуть застосовуватися прості форми зубів і можна відмовитися від спеціально сформованих або похило встановлених форм зубів. Переважною формою здійснення винаходу є форма, в якій акумулятор енергії утворений у вигляді пружини розтягування, стискування або пластинчастої пружини. Простий акумулятор енергії як пружини розтягування або пластинчасті пружини можуть без великих витрат інтегруватися в систему і кінець кінцем також не вимагати обслуговування. Далі переважно передбачено, що регулювальні пристосування через сполучну штангу сполучені один з одним. Застосування сполучної штанги може не супроводжуватися недоліками, оскільки у відповідному закріпленому положенні сполучна штанга не навантажується на кручення. Коли подібна до ланки ланцюга шестерня в закріпленому положенні утримується за допомогою пружини, досягається положення в мертвій точці між зубами зубчатого сектора і подібною до ланки ланцюга шестернею. Таким чином пристрій фіксується в своєму робочому положенні без додаткових засобів запобігання. Іншою переважною формою здійснення винаходу є форма, при якій агрегат для обробки ґрунту утворений з можливістю відкидання і складається з декількох блоків агрегату з, принаймні, лівого блоку агрегату і, принаймні, правого блоку агрегату, кожен блок агрегату має, принаймні, два регулювальні пристосування, які в плані техніки настройки сполучені один з одним. Здатні відкидатися агрегати для обробки ґрунту складаються з декількох блоків агрегату, які, можуть, якщо розглядаються самі по собі, настроюватися централізовано просто окремо. Переважною формою здійснення винаходу є форма здійснення, в якій агрегат для обробки ґрунту утворений з можливістю відкидання і складається з декількох блоків агрегату з регулювальними пристосуваннями, причому всі регулювальні пристосування в робочому положення сполучені один з одним таким чином, що вони можуть настроюватися в робочому положенні за допомогою органу керування. Регулювальні пристосування окремих блоків агрегату сполучені один з одним і можуть централізовано приводитися в дію. Ця форма здійснення переважно може застосовуватися при легких пристроях. Для важких пристроїв повинні бути передбачені регулювальні пристосування, які, принаймні, підтримуються двигуном або за допомогою акумулятора енергії, якщо уручну потрібні дуже багато зусиль. Короткий опис креслень Інші подробиці винаходу можуть бути запозичені з креслень та їх опису. Де показують: Фіг.1 - агрегат для обробки ґрунту із зігнутими порожнистими дисками і з пристроями, які є нижчестоячими від дисків; Фіг.2 - регулювальне пристосування пристрою в зафіксованому стані; Фіг.3 - регулювальні пристосування з частково вивільненим регулювальним пристосуванням в зафіксованому стані; Фіг.4 - внутрішня сторона регулювального пристосування; Фіг.5 - регулювальні пристрої з частково вивільненим регулювальним пристроєм під час процесу настроювання; і Фіг.6 - схема функціонування регулювального пристрою в зафіксованому стані. Здійснення винаходу Фіг.1 показує агрегат 1 для обробки ґрунту з інструментами 3, пристроями 2 та із стежачим катком 4. Як інструменти 3 тут передбачені зігнуті диски 8, які розташовані в двох рядах на несучій рамі 17. Позаду першого ряду як пристрій 2 передбачені легкі напрямні борони, що підготовлюють ґрунт, 39, позаду другого ряду як пристрій 2 навпроти передбачені важкі сітчасті борони, що готують ґрунт, які затримують і направлено відкладають насипану землю. Напрямні борони, що готують ґрунт, можуть настроюватися по висоті і розрізняються вагою. Легкі напрямні борони, що готують ґрунт, можуть з передачею коромислом 42 переставлятися через регулювальне пристосування 5 органом керування 7. Важкі напрямні борони, що готують ґрунт, тут переставляються лінійно вертикально без передачі за допомогою органу керування 7 регулювального пристосування 5. Агрегат 1 для обробки ґрунту має попереду триточкову опору 16, з якою агрегат 1 для обробки ґрунту може приєднуватися до триточкового тягового пристрою трактора. Триточкова опора 26 сполучена з несучою рамою 17, яка також має несучі елементи 9. Несучі елементи 9 утворені тут крізними і такими, що складаються з декількох частин, вони можуть бути утворені також у вигляді консольних несучих елементів, що, наприклад, можна бачити на Фіг.3, 4 і 5. На несучій рамі 17 знаходиться також кронштейн 19, який несе опорне колесо 18. Опорне колесо 18 зі своєю вилкою 26 може вільно повертатися навколо приблизно вертикальної осі 25 опори. Опорне колесо 18 при роботі може підніматися за допомогою гідравлічного циліндра 24. Під час зворотної їзди по спеціальній смузі і при 2 UA 114634 C2 5 10 15 20 25 30 35 40 45 50 транспортуванні агрегат 1 для обробки ґрунту підтримується опорним колесом 18, яке відповідно піднімається і опускається за допомогою гідравлічного циліндра 24. Фіг.2 показує регулювальне пристосування 5 пристроїв 2 в зафіксованому стані. На елементі, що несе, 9 закріплена консоль 33, в якій з можливістю примусового переміщення розташований зубчатий сектор 10. Консоль 33 з сусідніми конструктивними елементами утворює кріпильний пристрій 6, з яким пристрій 2 може встановлюватися на агрегаті 1 для обробки ґрунту. На зубчатому секторі 10 розташований не зображений пристрій 2. Регулювальне пристосування 5 складається тут з того, що переставляється лінійно і вертикально, зубчатого сектора 10 із зубами 11 і подібною до ланки ланцюга шестерні 13, яка будучи встановлена з можливістю горизонтальної податливості в опорі 12сполучена з консоллю 33, що, зокрема, можна бачити на Фіг.4. Подібна до ланки ланцюга шестерня 13 лежить зі своїми профільними зубами 36 на основах 35 суміжних зубів 11 зубчатого сектора, що, зокрема, можна бачити на Фіг.6 і в цьому зафіксованому стані автоматично утримується в зачепленні за допомогою пружної сили пластинчастої пружини 22, що можна бачити на Фіг.4. На Фіг.3 зображені регулювальні пристосування з частково вивільненим регулювальним пристосуванням в зафіксованому стані. Тут показано зачеплення подібною до ланки ланцюга шестерні 13 згідно Фіг.2 із зубчатим сектором 10. Фіг.3 показує також як Фіг.5, що кожному пристрою 2 передбачено два регулювальні пристосування 5. Крізна сполучна штанга 23, яка дозволяє централізовану перестановку обох регулювальних пристосувань 5, тут ради простоти зображена з розривом. Несучій елемент 9 тут зображений у вигляді консольного несучого елементу, який безпосередньо сполучений з несучою рамою 17 або також може бути частиною несучої рами 17. Фіг.4 показує внутрішню сторону регулювального пристосування 5 з опорою 12 і пластинчастою пружиною 22. У опорі 12 рухомо горизонтально, але зафіксовано вертикально, встановлена сполучна штанга 23, і таким чином також подібна до ланки ланцюга шестерня, яка з кінцевого боку розташована на сполучній штанзі 23. Опора 12 із сполучною штангою 23 і подібною до ланки ланцюга шестернею 13 заздалегідь напруженою пластинчастою пружиною 22 притискається у напрямку зубів 11 зубчатого сектора 10. Подібна до ланки ланцюга шестерня 13 завдяки цьому своїми профільними зубами 36 входить в зачеплення із зубами 11 зубчатого сектора 10 так, як це показують Фіг.2 і 3. Вона в цьому випадку знаходиться в зафіксованому стані і діє в деякому роді як самотормоз. Окремі запобіжні засоби не потрібні, оскільки подібна до ланки ланцюга шестерня 13 знаходиться в положенні мертвої точки, що, зокрема, можна бачити на Фіг.6. Під час процесу настройки Фіг.5 показує частково вивільнене регулювальне пристосування 5. Подібна до ланки ланцюга шестерня 13 знаходиться тут в положенні оберненому на 90°відносно зафіксованого положення згідно Фіг.2. При цьому подібна до ланки ланцюга шестерня 13 разом з опорою 12 зрушується горизонтально приблизно на половину відстані кроку зуба 14 зубів 11 проти пружної сили пластинчастої пружини 22. Якби відбулося сповзання з не зображеним органом керування 7, зубчатий сектор 10 міг би переміститися тільки максимально на крок зуба 14 зубів 11 і після цього знову знаходитися в зафіксованому положенні. Фіг. 6 показує схему функціонування регулювального пристосування 5 в зафіксованому стані. Вона показує також, як зубчатий сектор 10 лінійно переміщається в консолі 33 за допомогою гвинтів 45 і втулок 46. Відстань обох профільних зубів 36 один до одного відповідає приблизно кроку 14 зубів 11 один до одного зубчатого сектора 10. Уявна центральна вісь 30 подібної до ланки ланцюга шестерні знаходиться в області зубів 11 зубчатого сектора 10. Профільні зуби 36 подібної до ланки ланцюга шестерні 13 лежать на основах 35 зубів і утримуються за допомогою не зображеної пластинчастої пружини 22 в цьому положенні. При повороті штанги 23 і таким чином подібною до ланки ланцюга шестерні 13 на 90° уявна центральна вісь 30 подібної до ланки ланцюга шестерні переміщається на половину відстані обох профільних зубів один до одного. На цю величину повинна мати можливість подаватися горизонтально і опора 12 із сполучною штангою. ФОРМУЛА ВИНАХОДУ 55 60 1. Агрегат (1) для обробки ґрунту з пристроєм (2) для укладання, збирання або обробки землі або мульчі, яка насипається або обробляється інструментами (3) агрегату (1) для обробки ґрунту або стежачим котком (4), причому пристрій (2) має принаймні два сполучених один з одним регулювальних пристосування (5), які виконані з можливістю централізованого настроювання органу керування (7), який відрізняється тим, що зазначене регулювальне 3 UA 114634 C2 5 10 15 20 25 30 35 пристосування (5) має зубчатий сектор (10) з декількома зубами (11), з якими входить в зачеплення встановлена з можливістю обертання в опорі (12) подібна до ланки ланцюга шестірня (13) з двома профільними зубами (36), причому опора (12) встановлена з можливістю зсуву або повертання, при цьому при повороті подібної до ланки ланцюга шестірні (13) на 180° зубчатий сектор (10) зміщується на крок (14) зуба і опора (12) рухається зворотно-поступально приблизно на половину кроку зуба, причому передбачені засоби (20), які повертають подібну до ланки ланцюга шестірню (13) або опору (12) у напрямку зубчатого сектора (10), причому зубчатий сектор (10) закріплений до пристрою (2) і опора (12) закріплена до агрегату (1) для обробки ґрунту. 2. Агрегат (1) для обробки ґрунту з пристроєм (2) для укладання, збирання або обробки землі або мульчі, яка насипається або обробляється інструментами (3) агрегату (1) для обробки ґрунту або стежачим котком (4), причому пристрій (2) має принаймні два сполучених один з одним регулювальних пристосування (5), які виконані з можливістю централізованого настроювання органу керування (7), який відрізняється тим, що зазначене регулювальне пристосування (5) має зубчатий сектор (10) з декількома зубами (11), з якими входить в зачеплення встановлена з можливістю обертання в опорі (12) подібна до ланки ланцюга шестірня (13) з двома профільними зубами (36), причому опора (12) встановлена з можливістю зсуву або повертання, при цьому при повороті подібної до ланки ланцюга шестірні (13) на 180° зубчатий сектор (10) зміщується на крок (14) зуба і опора (12) рухається зворотно-поступально приблизно на половину кроку зуба, причому передбачені засоби (20), які повертають подібну до ланки ланцюга шестірню (13) або опору (12) у напрямку зубчатого сектора (10), причому зубчатий сектор (10) закріплений до агрегату (1) для обробки ґрунту і опора (12) закріплена до пристрою (2). 3. Агрегат для обробки ґрунту за п. 1, який відрізняється тим, що засоби (20) утворені у вигляді акумулятора енергії (21). 4. Агрегат для обробки ґрунту за п. 3, який відрізняється тим, що акумулятор енергії (21) утворений у вигляді пружини розтягування, стискування або пластинчастої пружини (22). 5. Агрегат для обробки ґрунту за п. 1, який відрізняється тим, що регулювальні пристосування (5) через сполучну штангу (23) сполучені один з одним. 6. Агрегат для обробки ґрунту за п. 1, який відрізняється тим, що агрегат (1) виконаний з можливістю відкидання і складається з декількох блоків агрегату з принаймні лівим блоком агрегату і принаймні правим блоком агрегату, причому кожен блок агрегату має принаймні два регулювальні пристосування (5), які в області техніки настройки сполучені один з одним. 7. Агрегат для обробки ґрунту за п. 1, який відрізняється тим, що агрегат (1) виконаний з можливістю відкидання і складається з декількох блоків агрегату з регулювальними пристосуваннями (5). 4 UA 114634 C2 5 UA 114634 C2 6 UA 114634 C2 Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
