Агрегат для збирання коренебульбоплодів

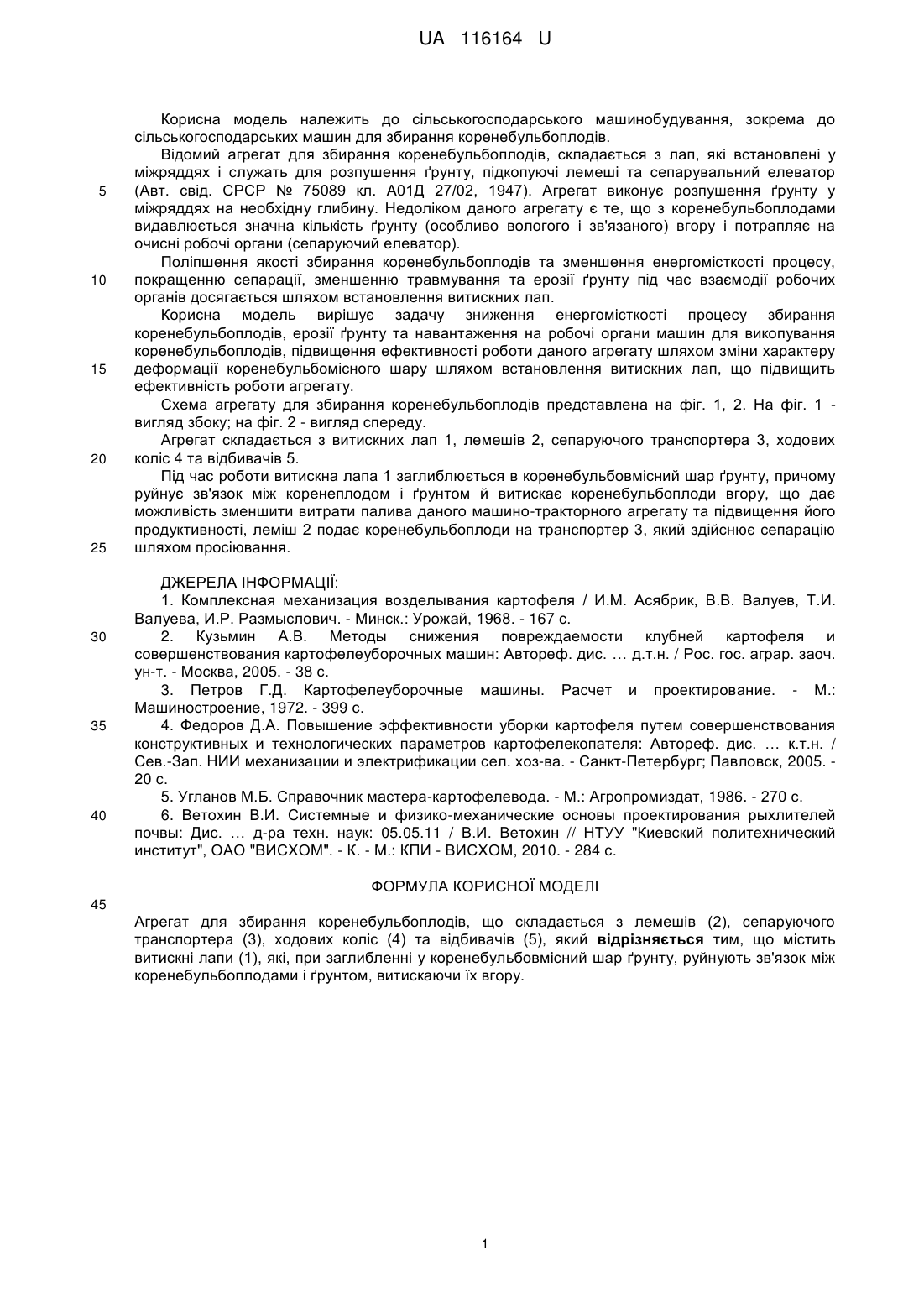

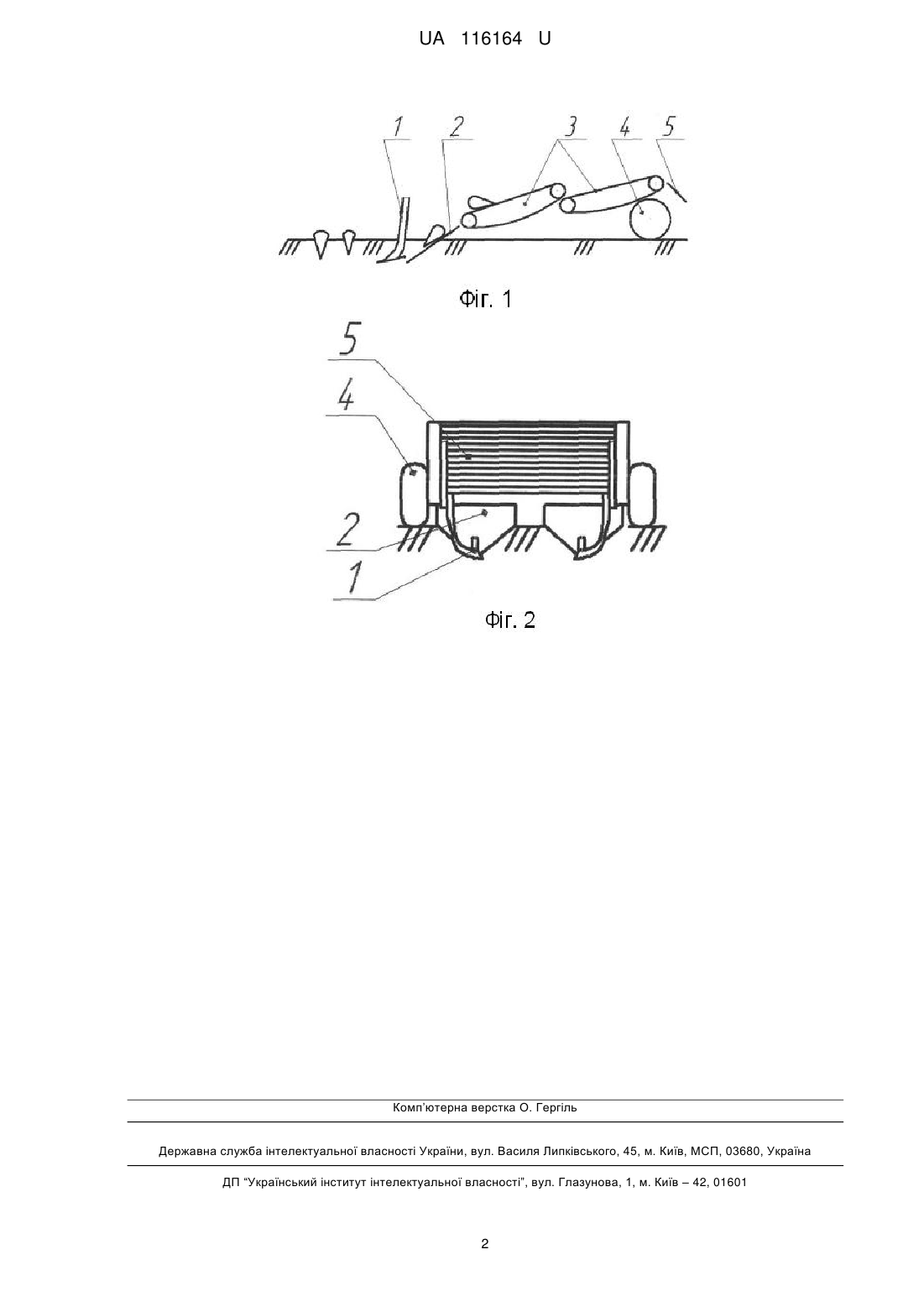

Реферат: UA 116164 U UA 116164 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, зокрема до сільськогосподарських машин для збирання коренебульбоплодів. Відомий агрегат для збирання коренебульбоплодів, складається з лап, які встановлені у міжряддях і служать для розпушення ґрунту, підкопуючі лемеші та сепарувальний елеватор (Авт. свід. СРСР № 75089 кл. А01Д 27/02, 1947). Агрегат виконує розпушення ґрунту у міжряддях на необхідну глибину. Недоліком даного агрегату є те, що з коренебульбоплодами видавлюється значна кількість ґрунту (особливо вологого і зв'язаного) вгору і потрапляє на очисні робочі органи (сепаруючий елеватор). Поліпшення якості збирання коренебульбоплодів та зменшення енергомісткості процесу, покращенню сепарації, зменшенню травмування та ерозії ґрунту під час взаємодії робочих органів досягається шляхом встановлення витискних лап. Корисна модель вирішує задачу зниження енергомісткості процесу збирання коренебульбоплодів, ерозії ґрунту та навантаження на робочі органи машин для викопування коренебульбоплодів, підвищення ефективності роботи даного агрегату шляхом зміни характеру деформації коренебульбомісного шару шляхом встановлення витискних лап, що підвищить ефективність роботи агрегату. Схема агрегату для збирання коренебульбоплодів представлена на фіг. 1, 2. На фіг. 1 вигляд збоку; на фіг. 2 - вигляд спереду. Агрегат складається з витискних лап 1, лемешів 2, сепаруючого транспортера 3, ходових коліс 4 та відбивачів 5. Під час роботи витискна лапа 1 заглиблюється в коренебульбовмісний шар ґрунту, причому руйнує зв'язок між коренеплодом і ґрунтом й витискає коренебульбоплоди вгору, що дає можливість зменшити витрати палива даного машино-тракторного агрегату та підвищення його продуктивності, леміш 2 подає коренебульбоплоди на транспортер 3, який здійснює сепарацію шляхом просіювання. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Комплексная механизация возделывания картофеля / И.М. Асябрик, В.В. Валуев, Т.И. Валуева, И.Р. Размыслович. - Минск.: Урожай, 1968. - 167 с. 2. Кузьмин А.В. Методы снижения повреждаемости клубней картофеля и совершенствования картофелеуборочных машин: Автореф. дис. … д.т.н. / Рос. гос. аграр. заоч. ун-т. - Москва, 2005. - 38 с. 3. Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. - 399 с. 4. Федоров Д.А. Повышение эффективности уборки картофеля путем совершенствования конструктивных и технологических параметров картофелекопателя: Автореф. дис. … к.т.н. / Сев.-Зап. НИИ механизации и электрификации сел. хоз-ва. - Санкт-Петербург; Павловск, 2005. 20 с. 5. Угланов М.Б. Справочник мастера-картофелевода. - М.: Агропромиздат, 1986. - 270 с. 6. Ветохин В.И. Системные и физико-механические основы проектирования рыхлителей почвы: Дис. … д-ра техн. наук: 05.05.11 / В.И. Ветохин // НТУУ "Киевский политехнический институт", ОАО "ВИСХОМ". - К. - М.: КПИ - ВИСХОМ, 2010. - 284 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Агрегат для збирання коренебульбоплодів, що складається з лемешів (2), сепаруючого транспортера (3), ходових коліс (4) та відбивачів (5), який відрізняється тим, що містить витискні лапи (1), які, при заглибленні у коренебульбовмісний шар ґрунту, руйнують зв'язок між коренебульбоплодами і ґрунтом, витискаючи їх вгору. 1 UA 116164 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
