Цільнокорпусна електрогітара із системою формування звучання акустичної гітари

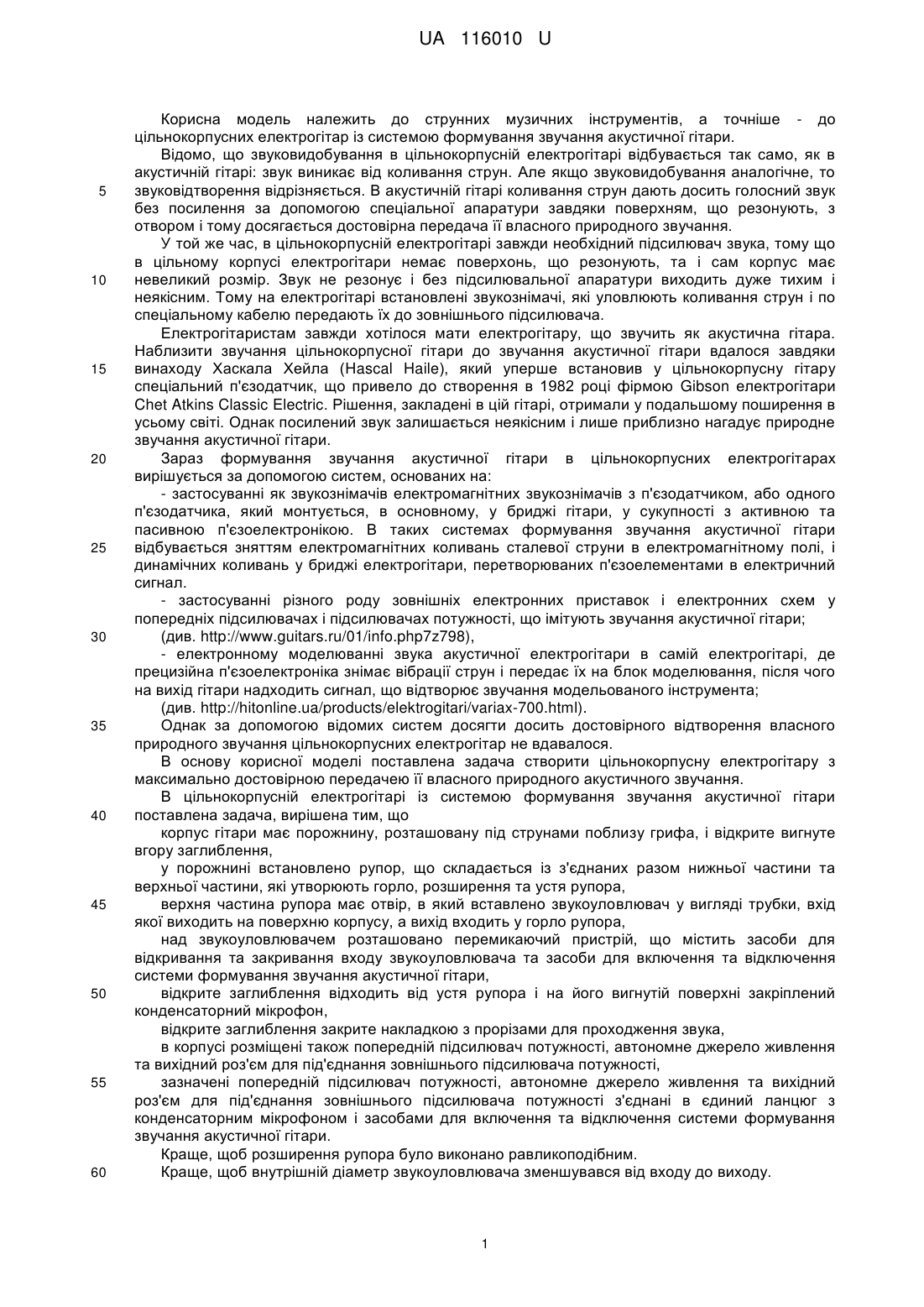

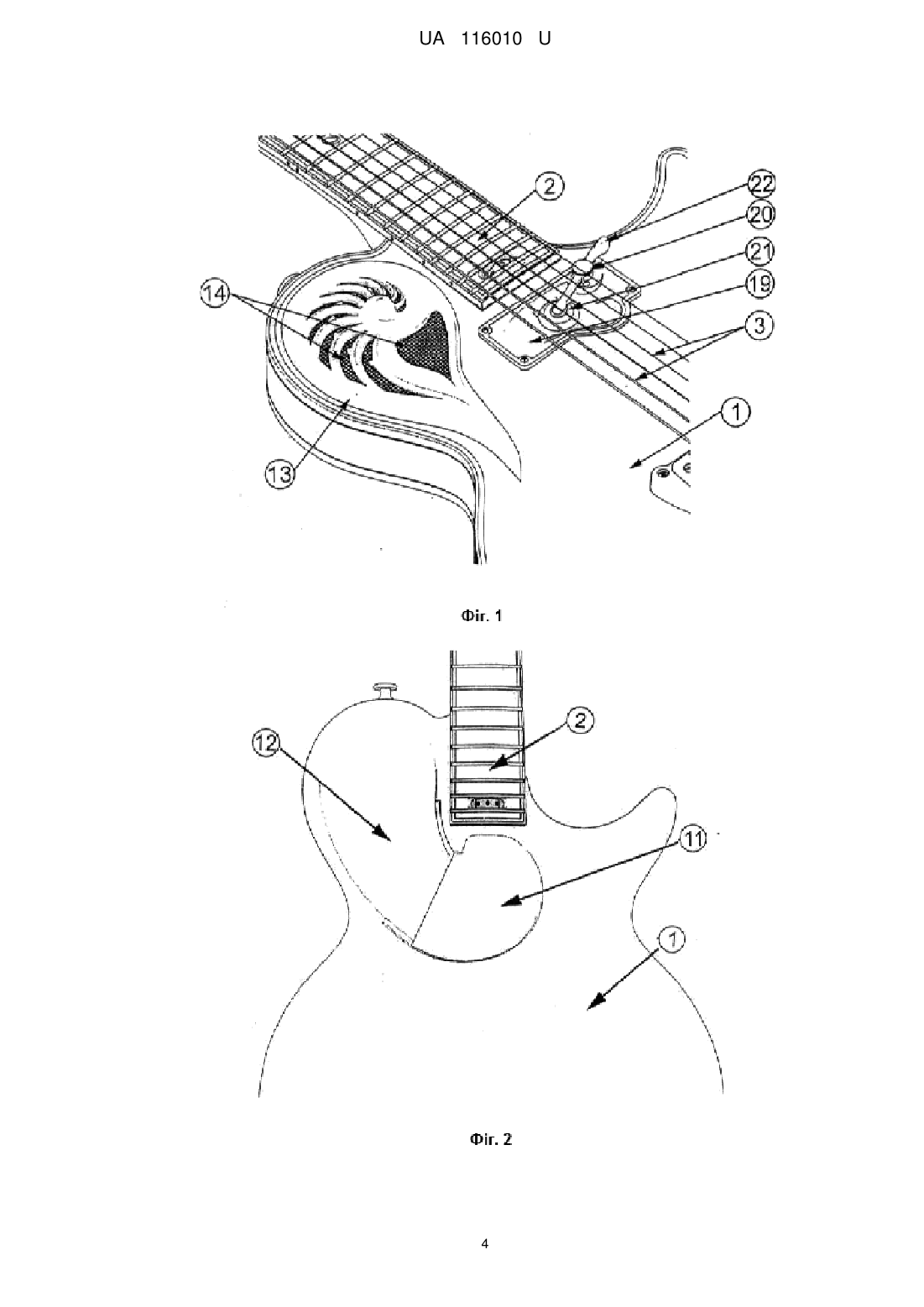

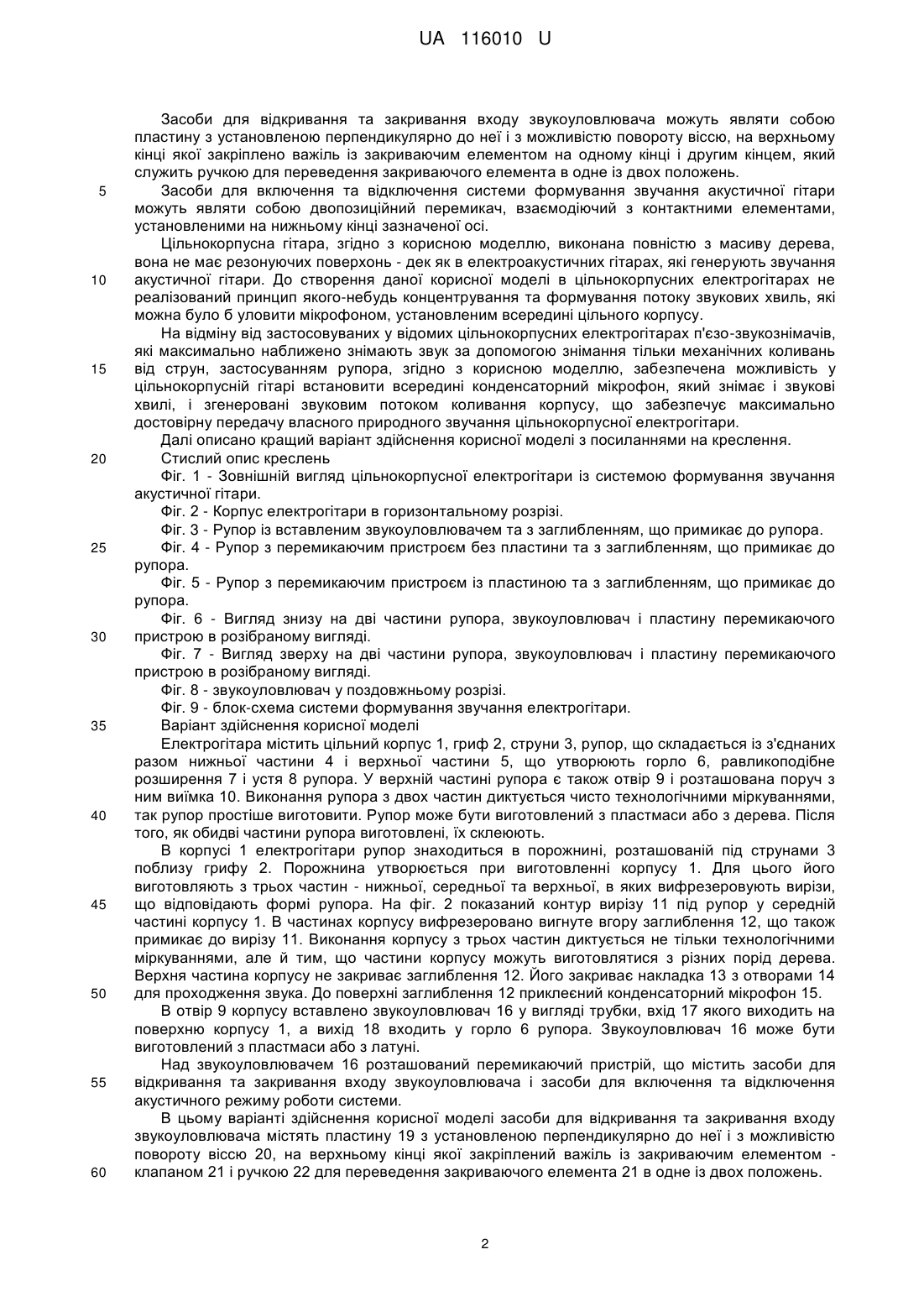

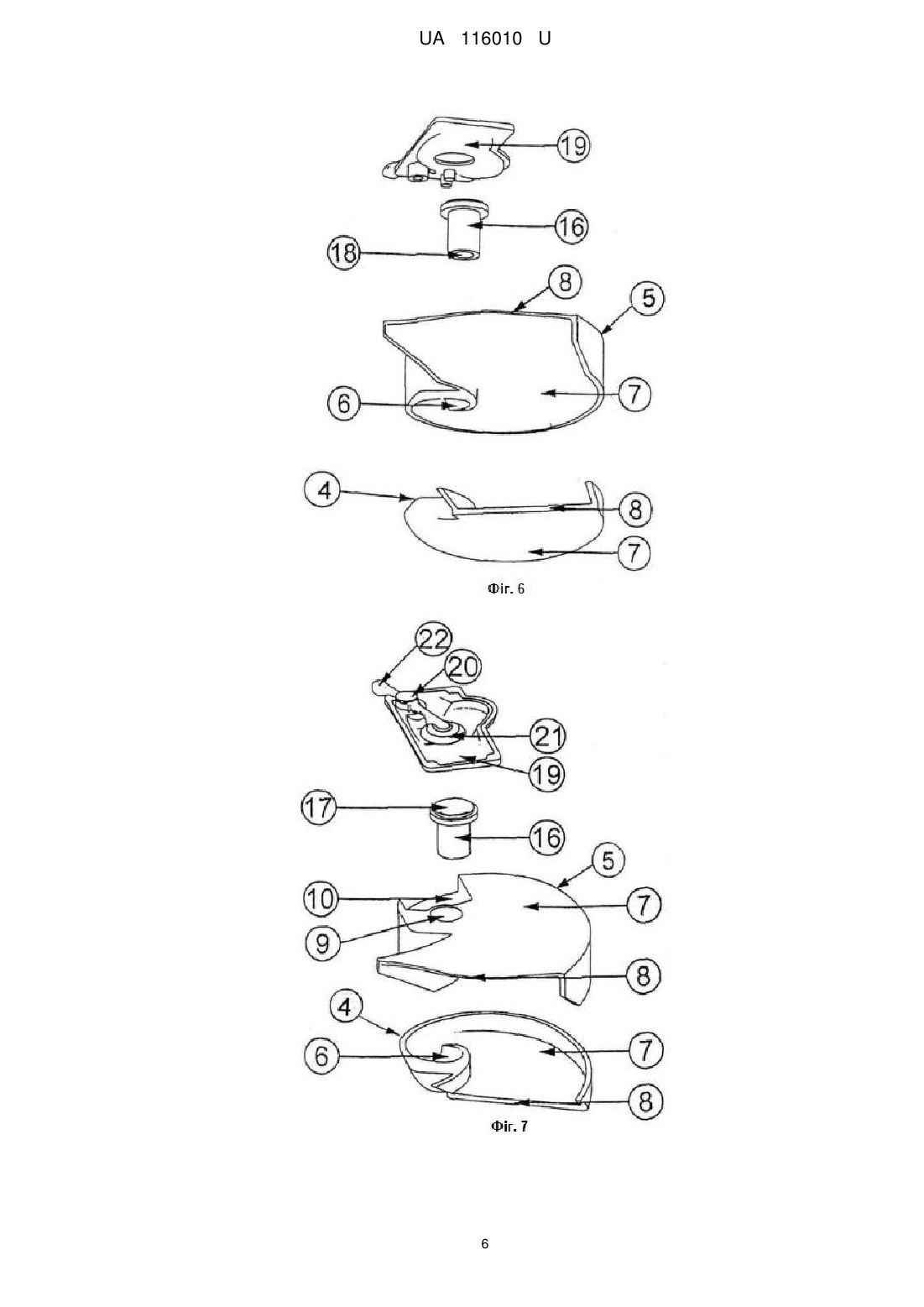

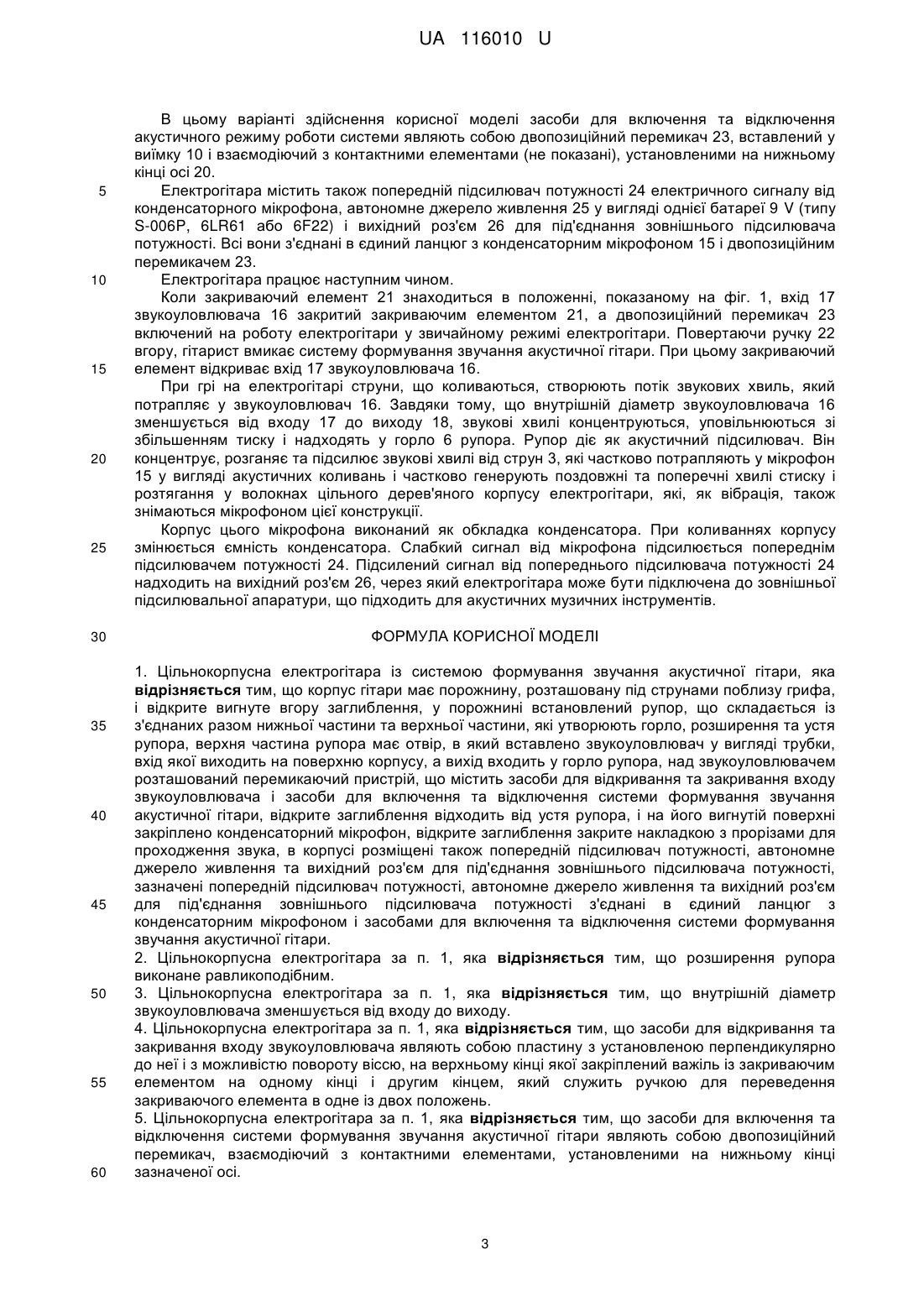

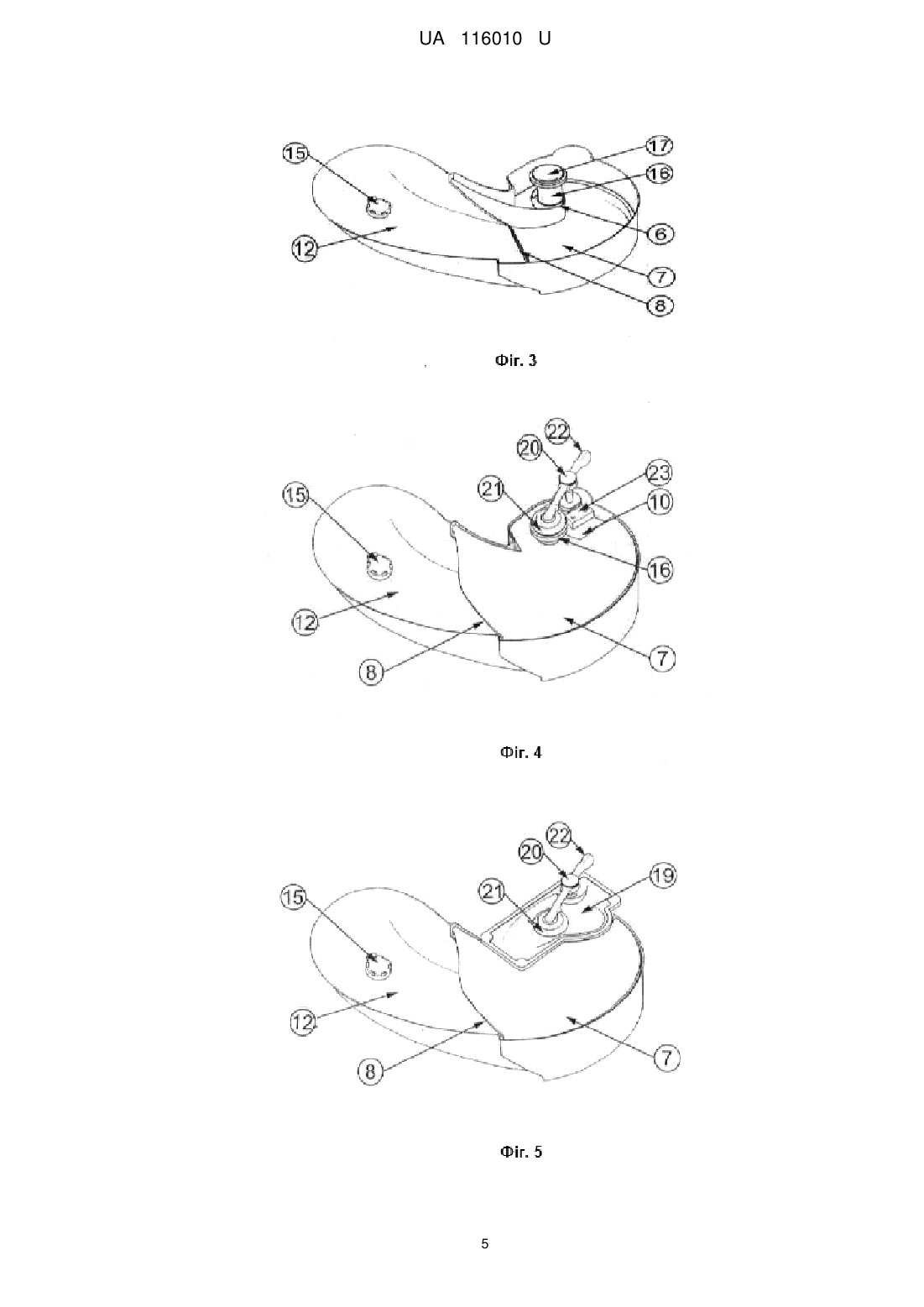

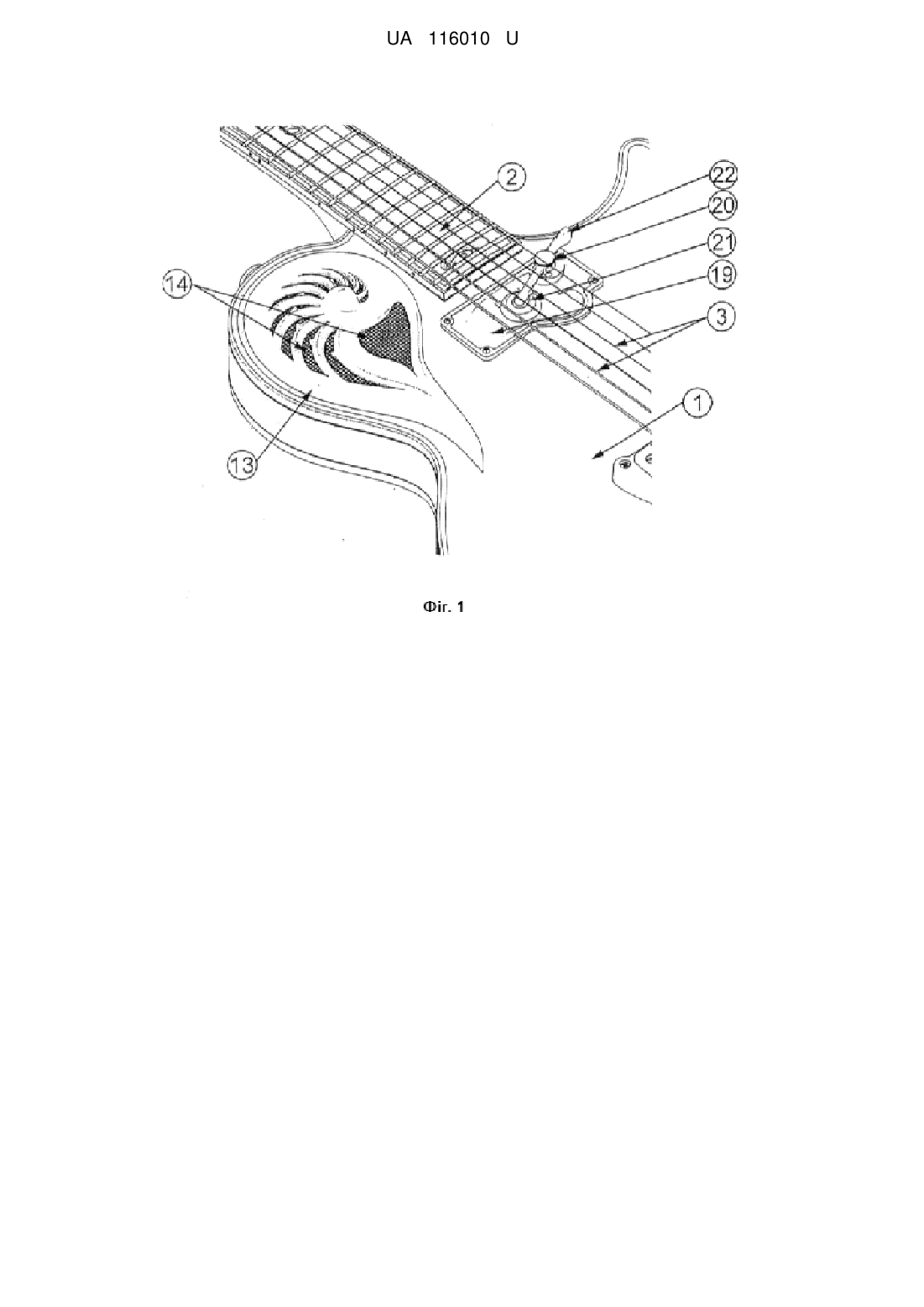

Реферат: Цільнокорпусна електрогітара із системою формування звучання акустичної гітари, корпус гітари якої містить порожнину, розташовану під струнами поблизу грифа, і відкрите вигнуте вгору заглиблення. У порожнині встановлений рупор, що складається із з'єднаних разом нижньої частини та верхньої частини, які утворюють горло, розширення та устя рупора, верхня частина рупора має отвір, в який вставлено звукоуловлювач у вигляді трубки, вхід якої виходить на поверхню корпусу, а вихід входить у горло рупора. Над звукоуловлювачем розташований перемикаючий пристрій, що містить засоби для відкривання та закривання входу звукоуловлювача і засоби для включення та відключення системи формування звучання акустичної гітари. Відкрите заглиблення відходить від устя рупора, і на його вигнутій поверхні закріплено конденсаторний мікрофон, відкрите заглиблення закрите накладкою з прорізами для проходження звука. В корпусі розміщені також попередній підсилювач потужності, автономне джерело живлення та вихідний роз'єм для під'єднання зовнішнього підсилювача потужності. Зазначені попередній підсилювач потужності, автономне джерело живлення та вихідний роз'єм для під'єднання зовнішнього підсилювача потужності з'єднані в єдиний ланцюг з конденсаторним мікрофоном і засобами для включення та відключення системи формування звучання акустичної гітари. UA 116010 U (54) ЦІЛЬНОКОРПУСНА ЕЛЕКТРОГІТАРА ІЗ СИСТЕМОЮ ФОРМУВАННЯ ЗВУЧАННЯ АКУСТИЧНОЇ ГІТАРИ UA 116010 U UA 116010 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до струнних музичних інструментів, а точніше - до цільнокорпусних електрогітар із системою формування звучання акустичної гітари. Відомо, що звуковидобування в цільнокорпусній електрогітарі відбувається так само, як в акустичній гітарі: звук виникає від коливання струн. Але якщо звуковидобування аналогічне, то звуковідтворення відрізняється. В акустичній гітарі коливання струн дають досить голосний звук без посилення за допомогою спеціальної апаратури завдяки поверхням, що резонують, з отвором і тому досягається достовірна передача її власного природного звучання. У той же час, в цільнокорпусній електрогітарі завжди необхідний підсилювач звука, тому що в цільному корпусі електрогітари немає поверхонь, що резонують, та і сам корпус має невеликий розмір. Звук не резонує і без підсилювальної апаратури виходить дуже тихим і неякісним. Тому на електрогітарі встановлені звукознімачі, які уловлюють коливання струн і по спеціальному кабелю передають їх до зовнішнього підсилювача. Електрогітаристам завжди хотілося мати електрогітару, що звучить як акустична гітара. Наблизити звучання цільнокорпусної гітари до звучання акустичної гітари вдалося завдяки винаходу Хаскала Хейла (Hascal Haile), який уперше встановив у цільнокорпусну гітару спеціальний п'єзодатчик, що привело до створення в 1982 році фірмою Gibson електрогітари Chet Atkins Classic Electric. Рішення, закладені в цій гітарі, отримали у подальшому поширення в усьому світі. Однак посилений звук залишається неякісним і лише приблизно нагадує природне звучання акустичної гітари. Зараз формування звучання акустичної гітари в цільнокорпусних електрогітарах вирішується за допомогою систем, основаних на: - застосуванні як звукознімачів електромагнітних звукознімачів з п'єзодатчиком, або одного п'єзодатчика, який монтується, в основному, у бриджі гітари, у сукупності з активною та пасивною п'єзоелектронікою. В таких системах формування звучання акустичної гітари відбувається зняттям електромагнітних коливань сталевої струни в електромагнітному полі, і динамічних коливань у бриджі електрогітари, перетворюваних п'єзоелементами в електричний сигнал. - застосуванні різного роду зовнішніх електронних приставок і електронних схем у попередніх підсилювачах і підсилювачах потужності, що імітують звучання акустичної гітари; (див. http://www.guitars.ru/01/info.php7z798), - електронному моделюванні звука акустичної електрогітари в самій електрогітарі, де прецизійна п'єзоелектроніка знімає вібрації струн і передає їх на блок моделювання, після чого на вихід гітари надходить сигнал, що відтворює звучання модельованого інструмента; (див. http://hitonline.ua/products/elektrogitari/variax-700.html). Однак за допомогою відомих систем досягти досить достовірного відтворення власного природного звучання цільнокорпусних електрогітар не вдавалося. В основу корисної моделі поставлена задача створити цільнокорпусну електрогітару з максимально достовірною передачею її власного природного акустичного звучання. В цільнокорпусній електрогітарі із системою формування звучання акустичної гітари поставлена задача, вирішена тим, що корпус гітари має порожнину, розташовану під струнами поблизу грифа, і відкрите вигнуте вгору заглиблення, у порожнині встановлено рупор, що складається із з'єднаних разом нижньої частини та верхньої частини, які утворюють горло, розширення та устя рупора, верхня частина рупора має отвір, в який вставлено звукоуловлювач у вигляді трубки, вхід якої виходить на поверхню корпусу, а вихід входить у горло рупора, над звукоуловлювачем розташовано перемикаючий пристрій, що містить засоби для відкривання та закривання входу звукоуловлювача та засоби для включення та відключення системи формування звучання акустичної гітари, відкрите заглиблення відходить від устя рупора і на його вигнутій поверхні закріплений конденсаторний мікрофон, відкрите заглиблення закрите накладкою з прорізами для проходження звука, в корпусі розміщені також попередній підсилювач потужності, автономне джерело живлення та вихідний роз'єм для під'єднання зовнішнього підсилювача потужності, зазначені попередній підсилювач потужності, автономне джерело живлення та вихідний роз'єм для під'єднання зовнішнього підсилювача потужності з'єднані в єдиний ланцюг з конденсаторним мікрофоном і засобами для включення та відключення системи формування звучання акустичної гітари. Краще, щоб розширення рупора було виконано равликоподібним. Краще, щоб внутрішній діаметр звукоуловлювача зменшувався від входу до виходу. 1 UA 116010 U 5 10 15 20 25 30 35 40 45 50 55 60 Засоби для відкривання та закривання входу звукоуловлювача можуть являти собою пластину з установленою перпендикулярно до неї і з можливістю повороту віссю, на верхньому кінці якої закріплено важіль із закриваючим елементом на одному кінці і другим кінцем, який служить ручкою для переведення закриваючого елемента в одне із двох положень. Засоби для включення та відключення системи формування звучання акустичної гітари можуть являти собою двопозиційний перемикач, взаємодіючий з контактними елементами, установленими на нижньому кінці зазначеної осі. Цільнокорпусна гітара, згідно з корисною моделлю, виконана повністю з масиву дерева, вона не має резонуючих поверхонь - дек як в електроакустичних гітарах, які генерують звучання акустичної гітари. До створення даної корисної моделі в цільнокорпусних електрогітарах не реалізований принцип якого-небудь концентрування та формування потоку звукових хвиль, які можна було б уловити мікрофоном, установленим всередині цільного корпусу. На відміну від застосовуваних у відомих цільнокорпусних електрогітарах п'єзо-звукознімачів, які максимально наближено знімають звук за допомогою знімання тільки механічних коливань від струн, застосуванням рупора, згідно з корисною моделлю, забезпечена можливість у цільнокорпусній гітарі встановити всередині конденсаторний мікрофон, який знімає і звукові хвилі, і згенеровані звуковим потоком коливання корпусу, що забезпечує максимально достовірну передачу власного природного звучання цільнокорпусної електрогітари. Далі описано кращий варіант здійснення корисної моделі з посиланнями на креслення. Стислий опис креслень Фіг. 1 - Зовнішній вигляд цільнокорпусної електрогітари із системою формування звучання акустичної гітари. Фіг. 2 - Корпус електрогітари в горизонтальному розрізі. Фіг. 3 - Рупор із вставленим звукоуловлювачем та з заглибленням, що примикає до рупора. Фіг. 4 - Рупор з перемикаючим пристроєм без пластини та з заглибленням, що примикає до рупора. Фіг. 5 - Рупор з перемикаючим пристроєм із пластиною та з заглибленням, що примикає до рупора. Фіг. 6 - Вигляд знизу на дві частини рупора, звукоуловлювач і пластину перемикаючого пристрою в розібраному вигляді. Фіг. 7 - Вигляд зверху на дві частини рупора, звукоуловлювач і пластину перемикаючого пристрою в розібраному вигляді. Фіг. 8 - звукоуловлювач у поздовжньому розрізі. Фіг. 9 - блок-схема системи формування звучання електрогітари. Варіант здійснення корисної моделі Електрогітара містить цільний корпус 1, гриф 2, струни 3, рупор, що складається із з'єднаних разом нижньої частини 4 і верхньої частини 5, що утворюють горло 6, равликоподібне розширення 7 і устя 8 рупора. У верхній частині рупора є також отвір 9 і розташована поруч з ним виїмка 10. Виконання рупора з двох частин диктується чисто технологічними міркуваннями, так рупор простіше виготовити. Рупор може бути виготовлений з пластмаси або з дерева. Після того, як обидві частини рупора виготовлені, їх склеюють. В корпусі 1 електрогітари рупор знаходиться в порожнині, розташованій під струнами 3 поблизу грифу 2. Порожнина утворюється при виготовленні корпусу 1. Для цього його виготовляють з трьох частин - нижньої, середньої та верхньої, в яких вифрезеровують вирізи, що відповідають формі рупора. На фіг. 2 показаний контур вирізу 11 під рупор у середній частині корпусу 1. В частинах корпусу вифрезеровано вигнуте вгору заглиблення 12, що також примикає до вирізу 11. Виконання корпусу з трьох частин диктується не тільки технологічними міркуваннями, але й тим, що частини корпусу можуть виготовлятися з різних порід дерева. Верхня частина корпусу не закриває заглиблення 12. Його закриває накладка 13 з отворами 14 для проходження звука. До поверхні заглиблення 12 приклеєний конденсаторний мікрофон 15. В отвір 9 корпусу вставлено звукоуловлювач 16 у вигляді трубки, вхід 17 якого виходить на поверхню корпусу 1, а вихід 18 входить у горло 6 рупора. Звукоуловлювач 16 може бути виготовлений з пластмаси або з латуні. Над звукоуловлювачем 16 розташований перемикаючий пристрій, що містить засоби для відкривання та закривання входу звукоуловлювача і засоби для включення та відключення акустичного режиму роботи системи. В цьому варіанті здійснення корисної моделі засоби для відкривання та закривання входу звукоуловлювача містять пластину 19 з установленою перпендикулярно до неї і з можливістю повороту віссю 20, на верхньому кінці якої закріплений важіль із закриваючим елементом клапаном 21 і ручкою 22 для переведення закриваючого елемента 21 в одне із двох положень. 2 UA 116010 U 5 10 15 20 25 30 35 40 45 50 55 60 В цьому варіанті здійснення корисної моделі засоби для включення та відключення акустичного режиму роботи системи являють собою двопозиційний перемикач 23, вставлений у виїмку 10 і взаємодіючий з контактними елементами (не показані), установленими на нижньому кінці осі 20. Електрогітара містить також попередній підсилювач потужності 24 електричного сигналу від конденсаторного мікрофона, автономне джерело живлення 25 у вигляді однієї батареї 9 V (типу S-006P, 6LR61 або 6F22) і вихідний роз'єм 26 для під'єднання зовнішнього підсилювача потужності. Всі вони з'єднані в єдиний ланцюг з конденсаторним мікрофоном 15 і двопозиційним перемикачем 23. Електрогітара працює наступним чином. Коли закриваючий елемент 21 знаходиться в положенні, показаному на фіг. 1, вхід 17 звукоуловлювача 16 закритий закриваючим елементом 21, а двопозиційний перемикач 23 включений на роботу електрогітари у звичайному режимі електрогітари. Повертаючи ручку 22 вгору, гітарист вмикає систему формування звучання акустичної гітари. При цьому закриваючий елемент відкриває вхід 17 звукоуловлювача 16. При грі на електрогітарі струни, що коливаються, створюють потік звукових хвиль, який потрапляє у звукоуловлювач 16. Завдяки тому, що внутрішній діаметр звукоуловлювача 16 зменшується від входу 17 до виходу 18, звукові хвилі концентруються, уповільнюються зі збільшенням тиску і надходять у горло 6 рупора. Рупор діє як акустичний підсилювач. Він концентрує, розганяє та підсилює звукові хвилі від струн 3, які частково потрапляють у мікрофон 15 у вигляді акустичних коливань і частково генерують поздовжні та поперечні хвилі стиску і розтягання у волокнах цільного дерев'яного корпусу електрогітари, які, як вібрація, також знімаються мікрофоном цієї конструкції. Корпус цього мікрофона виконаний як обкладка конденсатора. При коливаннях корпусу змінюється ємність конденсатора. Слабкий сигнал від мікрофона підсилюється попереднім підсилювачем потужності 24. Підсилений сигнал від попереднього підсилювача потужності 24 надходить на вихідний роз'єм 26, через який електрогітара може бути підключена до зовнішньої підсилювальної апаратури, що підходить для акустичних музичних інструментів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Цільнокорпусна електрогітара із системою формування звучання акустичної гітари, яка відрізняється тим, що корпус гітари має порожнину, розташовану під струнами поблизу грифа, і відкрите вигнуте вгору заглиблення, у порожнині встановлений рупор, що складається із з'єднаних разом нижньої частини та верхньої частини, які утворюють горло, розширення та устя рупора, верхня частина рупора має отвір, в який вставлено звукоуловлювач у вигляді трубки, вхід якої виходить на поверхню корпусу, а вихід входить у горло рупора, над звукоуловлювачем розташований перемикаючий пристрій, що містить засоби для відкривання та закривання входу звукоуловлювача і засоби для включення та відключення системи формування звучання акустичної гітари, відкрите заглиблення відходить від устя рупора, і на його вигнутій поверхні закріплено конденсаторний мікрофон, відкрите заглиблення закрите накладкою з прорізами для проходження звука, в корпусі розміщені також попередній підсилювач потужності, автономне джерело живлення та вихідний роз'єм для під'єднання зовнішнього підсилювача потужності, зазначені попередній підсилювач потужності, автономне джерело живлення та вихідний роз'єм для під'єднання зовнішнього підсилювача потужності з'єднані в єдиний ланцюг з конденсаторним мікрофоном і засобами для включення та відключення системи формування звучання акустичної гітари. 2. Цільнокорпусна електрогітара за п. 1, яка відрізняється тим, що розширення рупора виконане равликоподібним. 3. Цільнокорпусна електрогітара за п. 1, яка відрізняється тим, що внутрішній діаметр звукоуловлювача зменшується від входу до виходу. 4. Цільнокорпусна електрогітара за п. 1, яка відрізняється тим, що засоби для відкривання та закривання входу звукоуловлювача являють собою пластину з установленою перпендикулярно до неї і з можливістю повороту віссю, на верхньому кінці якої закріплений важіль із закриваючим елементом на одному кінці і другим кінцем, який служить ручкою для переведення закриваючого елемента в одне із двох положень. 5. Цільнокорпусна електрогітара за п. 1, яка відрізняється тим, що засоби для включення та відключення системи формування звучання акустичної гітари являють собою двопозиційний перемикач, взаємодіючий з контактними елементами, установленими на нижньому кінці зазначеної осі. 3 UA 116010 U 4 UA 116010 U 5 UA 116010 U 6 UA 116010 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
