Електрогітара “лопата”

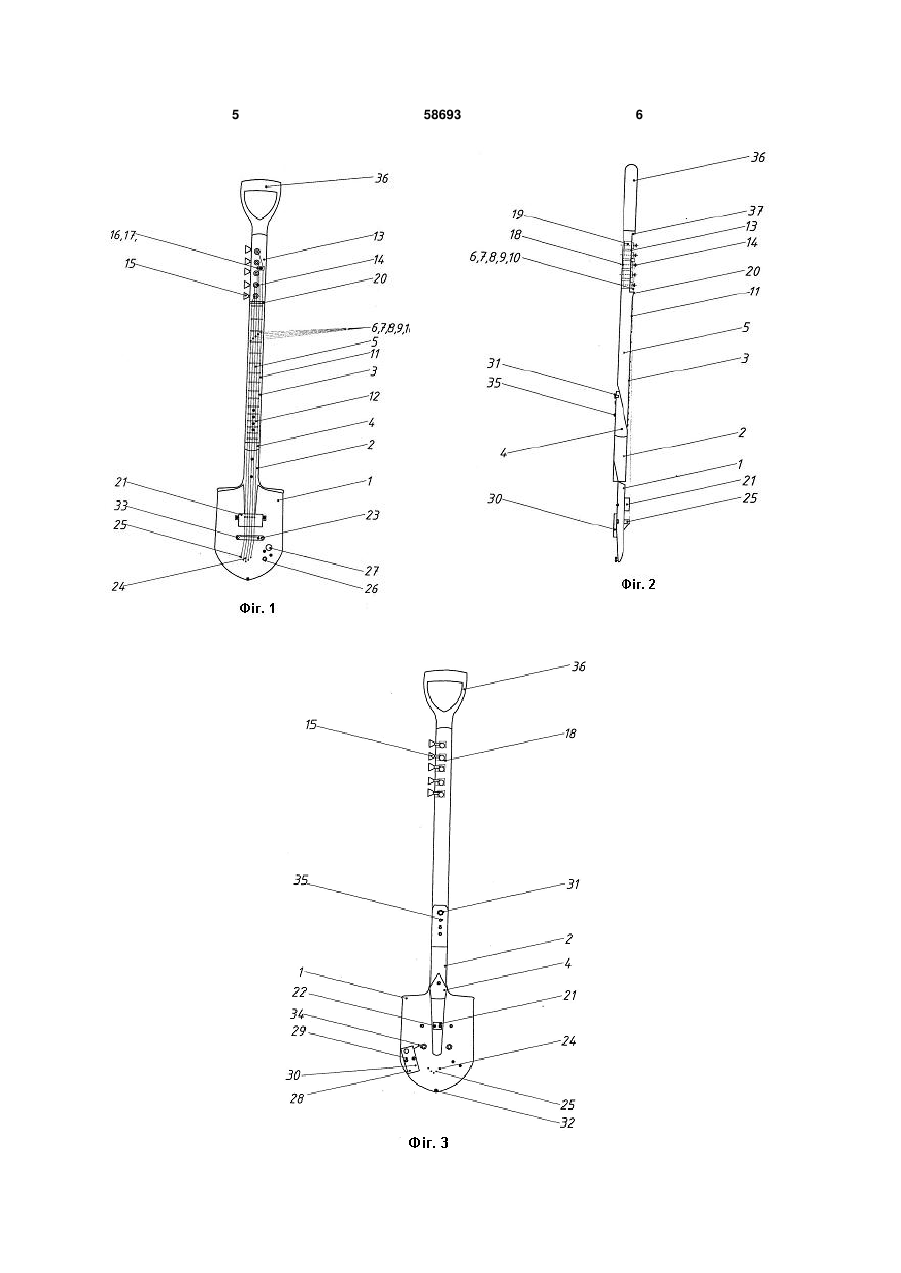

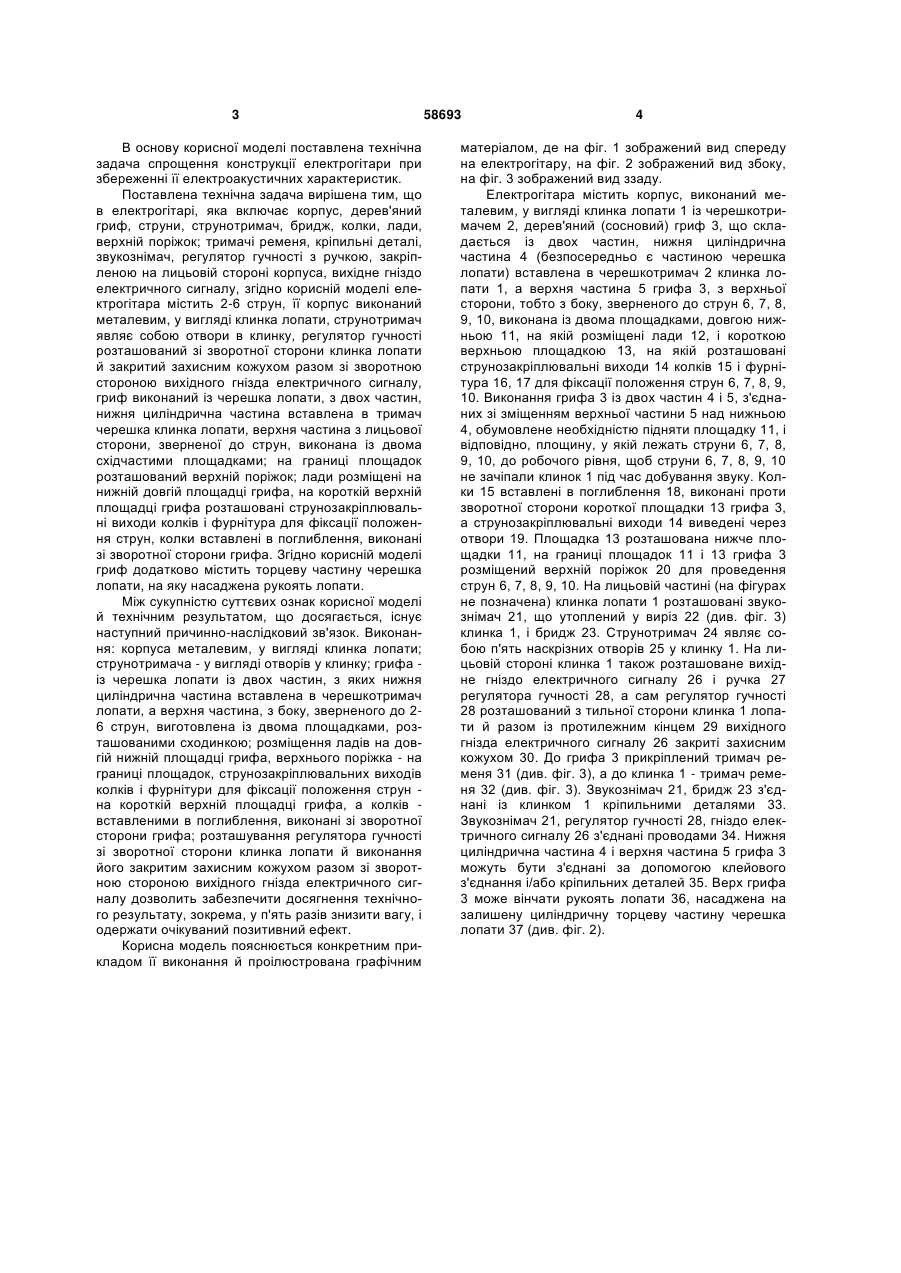

1. Електрогітара, що містить корпус, дерев'яний гриф, струни, струнотримач, бридж, колки, лади, верхній поріжок; тримачі ременя, кріпильні деталі, звукознімач, регулятор гучності з ручкою, закріпленою на лицьовій стороні корпусу, вихідне гніздо електричного сигналу, яка відрізняється тим, що містить 2-6 струн, її корпус виконаний металевим, у вигляді клинка лопати, струнотримач являє собою отвори в клинку, регулятор гучності розташований зі зворотної сторони клинка лопати 3 В основу корисної моделі поставлена технічна задача спрощення конструкції електрогітари при збереженні її електроакустичних характеристик. Поставлена технічна задача вирішена тим, що в електрогітарі, яка включає корпус, дерев'яний гриф, струни, струнотримач, бридж, колки, лади, верхній поріжок; тримачі ременя, кріпильні деталі, звукознімач, регулятор гучності з ручкою, закріпленою на лицьовій стороні корпуса, вихідне гніздо електричного сигналу, згідно корисній моделі електрогітара містить 2-6 струн, її корпус виконаний металевим, у вигляді клинка лопати, струнотримач являє собою отвори в клинку, регулятор гучності розташований зі зворотної сторони клинка лопати й закритий захисним кожухом разом зі зворотною стороною вихідного гнізда електричного сигналу, гриф виконаний із черешка лопати, з двох частин, нижня циліндрична частина вставлена в тримач черешка клинка лопати, верхня частина з лицьової сторони, зверненої до струн, виконана із двома східчастими площадками; на границі площадок розташований верхній поріжок; лади розміщені на нижній довгій площадці грифа, на короткій верхній площадці грифа розташовані струнозакріплювальні виходи колків і фурнітура для фіксації положення струн, колки вставлені в поглиблення, виконані зі зворотної сторони грифа. Згідно корисній моделі гриф додатково містить торцеву частину черешка лопати, на яку насаджена рукоять лопати. Між сукупністю суттєвих ознак корисної моделі й технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Виконання: корпуса металевим, у вигляді клинка лопати; струнотримача - у вигляді отворів у клинку; грифа із черешка лопати із двох частин, з яких нижня циліндрична частина вставлена в черешкотримач лопати, а верхня частина, з боку, зверненого до 26 струн, виготовлена із двома площадками, розташованими сходинкою; розміщення ладів на довгій нижній площадці грифа, верхнього поріжка - на границі площадок, струнозакріплювальних виходів колків і фурнітури для фіксації положення струн на короткій верхній площадці грифа, а колків вставленими в поглиблення, виконані зі зворотної сторони грифа; розташування регулятора гучності зі зворотної сторони клинка лопати й виконання його закритим захисним кожухом разом зі зворотною стороною вихідного гнізда електричного сигналу дозволить забезпечити досягнення технічного результату, зокрема, у п'ять разів знизити вагу, і одержати очікуваний позитивний ефект. Корисна модель пояснюється конкретним прикладом її виконання й проілюстрована графічним 58693 4 матеріалом, де на фіг. 1 зображений вид спереду на електрогітару, на фіг. 2 зображений вид збоку, на фіг. 3 зображений вид ззаду. Електрогітара містить корпус, виконаний металевим, у вигляді клинка лопати 1 із черешкотримачем 2, дерев'яний (сосновий) гриф 3, що складається із двох частин, нижня циліндрична частина 4 (безпосередньо є частиною черешка лопати) вставлена в черешкотримач 2 клинка лопати 1, а верхня частина 5 грифа 3, з верхньої сторони, тобто з боку, зверненого до струн 6, 7, 8, 9, 10, виконана із двома площадками, довгою нижньою 11, на якій розміщені лади 12, і короткою верхньою площадкою 13, на якій розташовані струнозакріплювальні виходи 14 колків 15 і фурнітура 16, 17 для фіксації положення струн 6, 7, 8, 9, 10. Виконання грифа 3 із двох частин 4 і 5, з'єднаних зі зміщенням верхньої частини 5 над нижньою 4, обумовлене необхідністю підняти площадку 11, і відповідно, площину, у якій лежать струни 6, 7, 8, 9, 10, до робочого рівня, щоб струни 6, 7, 8, 9, 10 не зачіпали клинок 1 під час добування звуку. Колки 15 вставлені в поглиблення 18, виконані проти зворотної сторони короткої площадки 13 грифа 3, а струнозакріплювальні виходи 14 виведені через отвори 19. Площадка 13 розташована нижче площадки 11, на границі площадок 11 і 13 грифа 3 розміщений верхній поріжок 20 для проведення струн 6, 7, 8, 9, 10. На лицьовій частині (на фігурах не позначена) клинка лопати 1 розташовані звукознімач 21, що утоплений у виріз 22 (див. фіг. 3) клинка 1, і бридж 23. Струнотримач 24 являє собою п'ять наскрізних отворів 25 у клинку 1. На лицьовій стороні клинка 1 також розташоване вихідне гніздо електричного сигналу 26 і ручка 27 регулятора гучності 28, а сам регулятор гучності 28 розташований з тильної сторони клинка 1 лопати й разом із протилежним кінцем 29 вихідного гнізда електричного сигналу 26 закриті захисним кожухом 30. До грифа 3 прикріплений тримач ременя 31 (див. фіг. 3), а до клинка 1 - тримач ременя 32 (див. фіг. 3). Звукознімач 21, бридж 23 з'єднані із клинком 1 кріпильними деталями 33. Звукознімач 21, регулятор гучності 28, гніздо електричного сигналу 26 з'єднані проводами 34. Нижня циліндрична частина 4 і верхня частина 5 грифа 3 можуть бути з'єднані за допомогою клейового з'єднання і/або кріпильних деталей 35. Верх грифа 3 може вінчати рукоять лопати 36, насаджена на залишену циліндричну торцеву частину черешка лопати 37 (див. фіг. 2). 5 58693 6 7 Комп’ютерна верстка Д. Шеверун 58693 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
