Тубус для пет кега

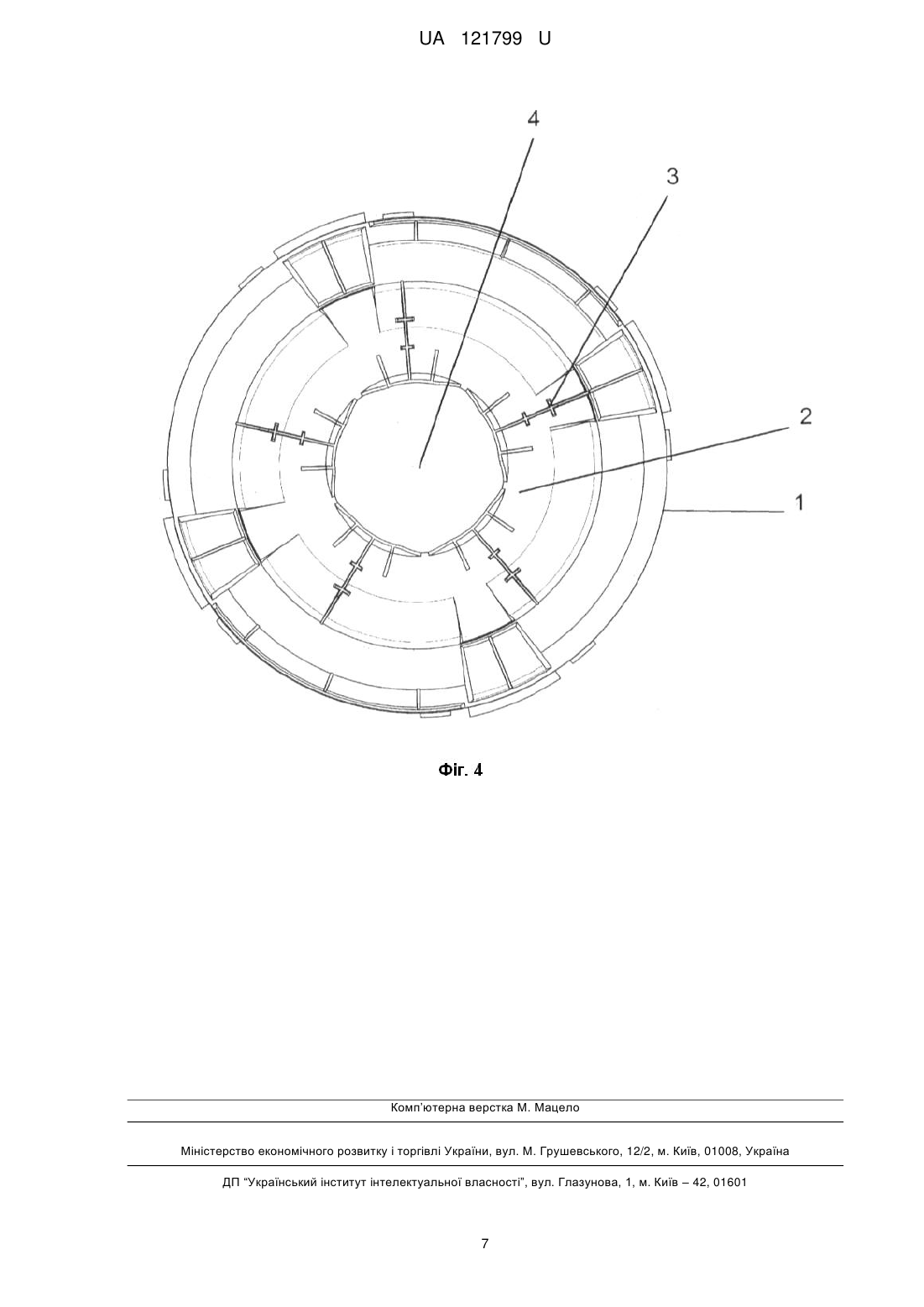

Реферат: UA 121799 U UA 121799 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів для упаковування виробів з метою безпечного їх транспортування та зберігання. А саме, у відповідності до МПК- 2017.01, до "жорсткої тари, що "не приймає форму упакованого в ній виробу" та "виготовлена шляхом з'єднання двох і більше складових елементів з металу, пластмаси…". Термін "тубус" від самого початку означав циліндричний футляр для зберігання креслень, але зараз він дорівнює терміну "контейнер", "футляр", "тара" для розміщення в середині будьяких виробів, ємностей, наприклад, пляшок, балонів з напоями чи іншою рідиною. В цьому сенсі його застосовано в тексті заявки. Даний тубус заявляється як надійний захисний, протиударний засіб для, перш за все, балонів великих об'ємів (наприклад, 30 літрів), що виконані з поліетилентерефталату (далі ПЕТ кег). ПЕТ кег представляє собою зручну тонкостінну і легку тару для зберігання та транспортування різноманітної рідини, тому він набув широкого застосування в практиці. Але поряд з позитивними властивостями він має і обмеженості в застосуванні через можливість механічних пошкоджень - подряпин, проколів, тощо. З цим пов'язана актуальність створення надійного тубусу, в конструкції якого ураховані особливості ПЕТ кегу. Таке призначення включає наступні вимоги до конструкції та матеріалу виготовлення: міцність та жорсткість, надійна фіксація ПЕТ кегу в середині тубусу, багаторазове застосування, можливість вертикального штабелювання, перекочування, тощо. Спроби вирішення цих задач відомі з рівня техніки. Відомі тубуси і контейнери різноманітного призначення. Харківське підприємство OOO "ТП "СЕРВИС ПАК" (www.servsce-pak.com.ua) виробляє тубуси з тонкого прозорого пластика для упаковування наборів подарунків, документів, спінінгів. Вони по всім показникам не можуть бути застосовані для позначених вище цілей, бо використовуються більш з естетичною метою. Відомі тубуси для пляшок за патентами на корисну модель РФ № 31768, 69022, 69843, 69844. Вони мають корпус з тканого матеріалу і мають скоріше декоративну функцію. Відомий чохол для пляшки за патентом на корисну модель РФ № 42505, що містить корпус по формі тари - пляшки, виготовлений з фольги, на яку нанесене покриття з полімерного матеріалу. Корпус виконано у вигляді оболонки з відкритим на глибину пробки верхнім торцем и закритим нижнім. Оболонка призначена для захисту рідини від перепадів температур, але не має достатньої надійності та ударостійкості. З корисної моделі України № 90499 відома захисна протиударна упаковка для приладів, що містить корпус, який прикріплений до утримувача і має кришку, захисну протиударну вставку, яка розміщена по внутрішній поверхні корпуса, захисну плівку, яка обгортає упаковку по зовнішній поверхні, при цьому, корпус має основу у вигляді каркаса, виконаного, наприклад, у вигляді паралелепіпеда, і розташованого з внутрішньої сторони корпусу або ззовні захисної протиударної вставки. Міцність упаковки підсилюється тим, що по боках, ребрах, кутах та по площинах корпусу або каркасу розташовані захисні смуги. Захисна протиударна вставка виконана з пружних матеріалів, наприклад з пористої гуми або каучуку, або поролону, або вати, або пінопласту. Каркас виконано сітчастим або монолітним. Крім цього він потребує захисної плівки на поверхні корпусу. Конструкція характеризується складністю виготовлення, недостатньою жорсткістю і надійністю корпусу, обмеженістю застосування. М'яка протиударна вставка здатна до гасіння лише слабких ударів, швидко зношується, а кріплення до каркаса смугами є не надійним і не технологічним. Рішення не відповідає жодному з вимог до тубусу, зазначених вище. З корисної моделі України № 4153 відома упаковка для різноманітних виробів, яка має щонайменше дві частини - бічну та донну, бічна частина виконана щонайменше з одного або з двох шарів матеріалу - металевого і полімерного. Така конструкція теж не відповідає експлуатаційним потребам до пакування ПЕТ кегів, сформульованим вище: можливість надійного пакування виробу для транспортування і штабелювання відсутня. Відома корисна модель України № 36221, яка містить рішення аналогічне попередньому. До таких же не придатних до цілей пакування ПЕТ кегів належать рішення, відомі з корисних моделей РФ 69843, 69844, що містять корпус з тканого матеріалу та таку ж ручку. З реклами в Інтернеті відома упаковка AMGS-KEG (viaplast.com.ua/katalog/produktsiya/petkeg-amgs-keg) для ПЕТ кегів, легка конструкція, що має обмежену сферу застосування, бо представляє циліндр у вигляді захисних картонних бічних стінок зашнурованих з донної частини. Таким чином, ідея такої конструкції тубусу не може бути використана як надійний захист великих балонів. З корисної моделі РФ № 92850 відомий "ФУТЛЯР ДЛЯ ХРАНЕНИЯ НАПИТКОВ В ТАРЕ". 1 UA 121799 U 5 10 15 20 25 30 35 40 45 50 55 Футляр для тари, наприклад пляшки, з напоями містить об'ємний вертикально орієнтований порожнистий корпус, донну частину та кришку. Корпус виконано з полімерних матеріалів (як то пінополістирол, поліетилен спінений, поліуретан, поліпропілен спінений) методом лиття під тиском. Він має форму об'ємного геометричного тіла та складає єдине ціле з донною частиною. Форма геометричного тіла може бути вибрана, виходячи з пристосування до особливостей тари: м'яка - поліетиленовий пакет, жорстка - тетра-пак, скляна тара-пляшка. Кришка є окремою верхньою частиною корпусу, фіксується на відповідній його частині, наприклад, одноходовою різьбою. Корпус теж має різьбу на зовнішній поверхні. Або іншими засобами. При пакуванні скляної тари-пляшки використовують варіант кришки з порожниною, яка прикриває верхню частину пляшки що перевищує за висотою корпус. До поверхні корпусу закріплена ручка для переноски. Цей футляр визначено автором як найближчий аналог за технічною суттю, призначенням та кількістю спільних ознак: - порожнистий корпус геометричної форми; - корпус виконано з полімерних матеріалів; - складові частини корпусу: донна, бічна, кришка; - ручка для переноски; - наявність засобів гасіння ударів і зміцнення корпусу (м'яка прокладка всередині корпусу); З точки зору рішення, що заявляється, корисна модель має такі недоліки: - неможливість застосовувати для тари великої ємності і ваги; - недостатня жорсткість корпусу, яка дорівнює тільки жорсткості самого полімерного матеріалу, через що обмежена кратність застосування; - конструкцією не передбачено інших засобів підсилення міцності складових елементів корпусу; - м'яка прокладка по внутрішній поверхні корпусу не здатна забезпечити гасіння ударів при, наприклад, навантаженні-розвантаженні або при падінні тари великої ваги. - кришка з порожниною призначена для зберігання тільки тари у вигляді пляшки, яка перевищує висоту корпусу; - відсутні умови щільного розташування тари в корпусі, бо не влючає засобу ущільнення тари в порожнині корпусу. Цей факт негативно відбивається на стані рідини, що транспортується, особливо якщо вона є під тиском вище атмосферного. Тому використання цього відомого футляру обмежено малим об'ємом тари (1,5 літри). Він не може бути застосований для зберігання та транспортування конкретно ПЕТ кегів великої ємності. А саме в цьому спостерігається велика потреба з боку споживачів. В основу корисної моделі поставлено задачу удосконалення властивостей засобу для упаковки тари з рідиною, а саме покращення його протиударних властивостей, жорсткості і міцності корпусу, ущільненого розташування в ньому тари типу ПЕТ кег, шляхом її вертикального притискання до донної частини, можливості його надійного штабелювання, підвищення кратності застосування за призначенням, а також збільшення асортименту надійних пакувальних засобів тари з рідиною великою ємністю. Поставлена задача вирішується тим, що відома упаковка для тари з рідиною, що містить вертикально орієнтований порожнистий корпус у вигляді об'ємного геометричного тіла, наприклад циліндра, який складається з бічної і донної частин та кришки і ручки для переносу, які виконані з полімерних матеріалів з можливістю з'єднання між собою будь-яким засобом з'єднання, у відповідності до корисної моделі, всі формоутворюючі елементи виконані окремими деталями, корпус виконано з двох - верхнього і нижнього - симетричних модулів, на зовнішній стороні кожного з них від верхнього до нижнього краю в горизонтальному і вертикальному напрямках виконані ряди ребер жорсткості, що виготовлені як тверді пластини перпендикулярні до поверхні, причому донна частина з внутрішньої сторони має порожнини з перетинами, що за формою адаптовані до форми опорних елементів торцевої сторони ПЕТ кегу, кришка ж виконана у вигляді циліндричного кола, меншого за внутрішній діаметр корпусу та з вигнутою площиною в середині, яка має круглий отвір по центру за діаметром більшим плечикової частини і меншим діаметра ПЕТ кега, - при цьому ребра жорсткості мають висоту не менше 15-30 мм; - при цьому ручки для перенесення сформовані у вигляді прямокутного отвору на бічних сторонах корпусу біля верхнього краю; - при цьому внутрішня кромка отвору для ручки має округлену форму; - при цьому донна частина корпусу має округлене ребро жорсткості з отвором; 2 UA 121799 U 5 10 15 20 25 30 35 40 45 50 - при цьому донна частина зовні має вертикальні елементи, які перекривають отвір для ручки в корпусі нижнього модуля в зборі; - при цьому округлене ребро жорсткості донної частини частково виступає за край корпусу. Перелік графічних матеріалів, що ілюструють корисну модель; Фіг. 1 - загальний вигляд корпусу тубуса Фіг. 2 - вигляд тубуса в перерізі по А-А на Фіг. 1. Фіг. 3 - вигляд зовнішньої сторони кришки тубуса; Фіг. 4 - вигляд внутрішньої сторони донної частини тубуса; Тубус для зберігання та транспортування тари з рідиною містить корпус 1 (Фіг. 1) в формі циліндра, що складається з двох симетричних порожнистих модулів 2, 3 для розміщення ПЕТ кега та зачепи для їх з'єднання 4 між собою. В донній частині сформовано отвір 8. Модулі 2 і 3 виготовлені з полімерного матеріалу з ребрами жорсткості розташованими в вертикальному 5 і радіальному 6 напрямках та по верхньому і нижньому 7 краям корпусу утворюють жорсткі прямокутники 9. Ребра жорсткості сформовані з жорстких пластин перпендикулярних до зовнішньої поверхні і мають висоту 15-30 мм. Саме за таких умов задовольняється зазначена потреба - багатократного використання тубуса. На рівні верхнього краю 7 корпусу 1 з діаметрально протилежних сторін ребра жорсткості сформовані пустотілі прямокутники, які використовують як ручки для перенесення. Корпус 1 (фіг. 2) складається з модулів 2 і 3 кришки 4 з технологічними розривами 5 в функції ручок для її витягання з тубусу, донної частини 6 з вертикальними до неї елементами 9, які перекривають отвір для ручки в нижньому модулі, отвору 7, та округлене ребро 8 донної частини 6, що частково виступає нижче краю корпуса 1. Кришка (Фіг. 3) має вигляд циліндричного кільця 1 з технологічними розривами 2, який служить для полегшення її витягання з корпусу 1. Вигнута площина 3 кришки має по центру круглий отвір 4 діаметром меншим за діаметр ПЕТ кега, але більшим за діаметр його плечикової частини. Внутрішня сторона донної частини (Фіг. 4) тубусу має корпус з зачепами, відповідними на корпусі тубуса, порожнини 2 та перетини 3, які адаптовані за формою до форми донної частини ПЕТ кега і створюють на зовнішній стороні донної частини тубусу округлене ребро жорсткості з отвором по центру 4. Приклад здійснення винаходу з реалізацією вказаного призначення. Методом лиття під тиском з полімерного матеріалу, наприклад, поліпропілену виготовляють два симетричних модуля корпусу, які в процесі зборки жорстко поєднуються один з одним. В нижньому модулі за допомогою зачепів фіксують донну частину, її округлене ребро жорсткості з отвором в центрі частково виступає за край корпусу. Під час штабелювання горловина ПЕТ кегу суміщується з цим округленим отвором. В порожнині корпуса розміщують ПЕТ кег з рідиною, який завдяки своїй вазі і особливостям форми донної частини тубусу, міцно з ним суміщається. На ньому встановлюють та фіксують верхній модуль. Закривають кришкою, яку фіксують до внутрішньої поверхні корпусу нижче його верхнього краю. Саме таке рішення дозволяє здійснити притискання тари до донної частини і тим покращити експлуатаційні можливості тубусу. Виконання кришки з відкритою частиною ПЕТ кега дозволяє мати візуальний контроль за наявністю тари, розмістити інформацію про її вміст та пересторогу про поводженні з нею. Тубус, що заявляється, характеризується сукупністю суттєвих ознак, які не відомі з рівня техніки і знаходяться у причинно-наслідковому зв'язку з технічним результатом, що проявися в його нових експлуатаційних властивостях: - майже не обмежена кратність застосування ПЕТ кегів за умови, висоти ребер жорсткості 15-30 мм. - можливість надійного зберігання і транспортування ємності типу ПЕТ кегів великої ємності; - надійне штабелювання тубусів; - комфортне перенесення; - можливість перекочування в горизонтальному стані під час завантаження-розвантаження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Тубус для тари з рідиною, що містить вертикально орієнтований порожнистий корпус у вигляді об'ємного геометричного тіла, наприклад циліндра, який складається з бічної і донної частин та кришки і ручки для перенесення, які виконані з полімерних матеріалів з можливістю з'єднання між собою будь-яким засобом з'єднання, який відрізняється тим, що корпус виконано з двох - верхнього і нижнього - симетричних модулів, зовнішня сторона кожного з них від верхнього до нижнього краю в горизонтальному і вертикальному напрямках виконана з рядами 3 UA 121799 U 5 10 15 ребер жорсткості, що виготовлені як тверді пластини, перпендикулярні до їх поверхні, причому, донна частина з внутрішньої сторони має порожнини з перерізами, що за формою адаптовані до форми опорних елементів торцевої сторони ПЕТ кега, кришка ж виконана у вигляді циліндричного кола, меншого за внутрішній діаметр корпусу, та з вигнутою площиною всередині, яка має круглий отвір по центру. 2. Тубус за п. 1, який відрізняється тим, що діаметр округлого отвору на вигнутій площині кришки менший за діаметр ПЕТ кега, але більше діаметра плечикової частини тари. 3. Тубус за п. 1, який відрізняється тим, що ребра жорсткості мають висоту не менше 15-30 мм. 4. Тубус за п. 1, який відрізняється тим, що ручки для перенесення сформовані у вигляді прямокутного отвору на бічних сторонах корпусу біля верхнього краю. 5. Тубус за п. 1 або п. 4, який відрізняється тим, що внутрішня кромка отвору для ручки має округлену форму. 6. Тубус за п. 1, який відрізняється тим, що донна частина зовні має вертикальні елементи, які перекривають отвір для ручки в корпусі нижнього модуля в зборі. 7. Тубус за п. 1, який відрізняється тим, що донна частина корпусу має округлене ребро жорсткості з отвором. 8. Тубус за п. 1, який відрізняється тим, що округлене ребро жорсткості донної частини частково виступає за край корпусу. 4 UA 121799 U 5 UA 121799 U 6 UA 121799 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
