Пристрій для експрес-інтерпретації результатів аналізів (діагностична лінійка)

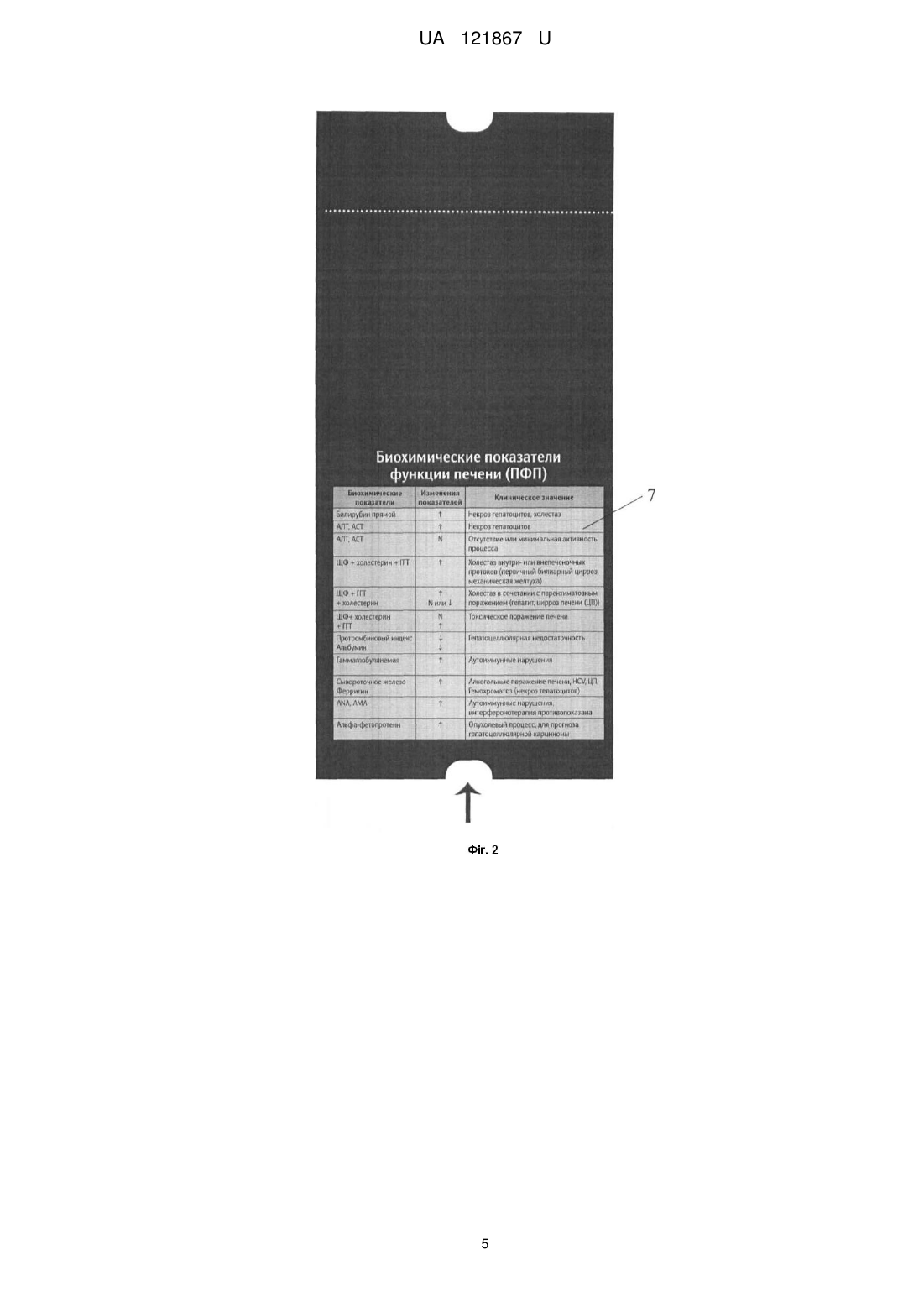

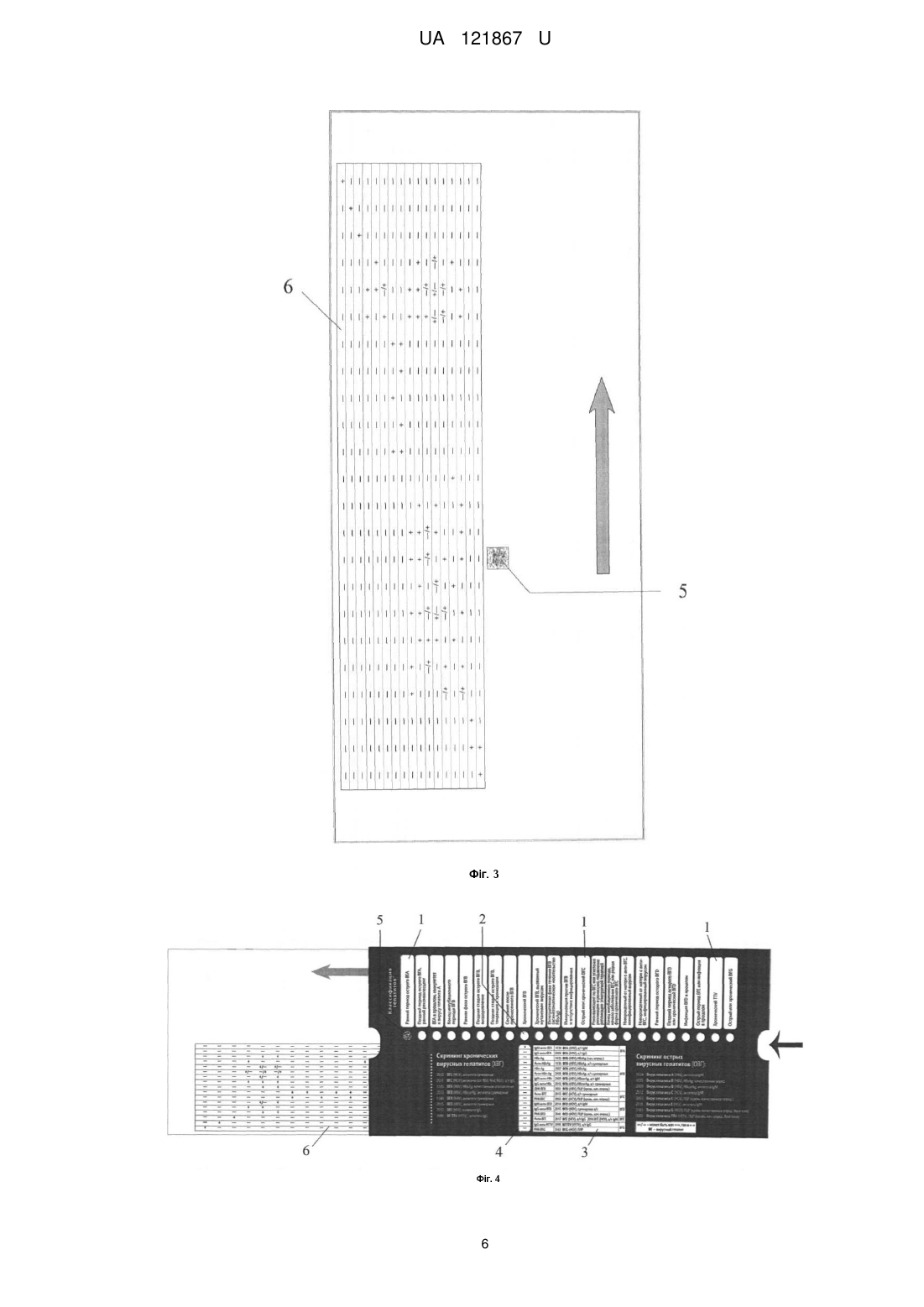

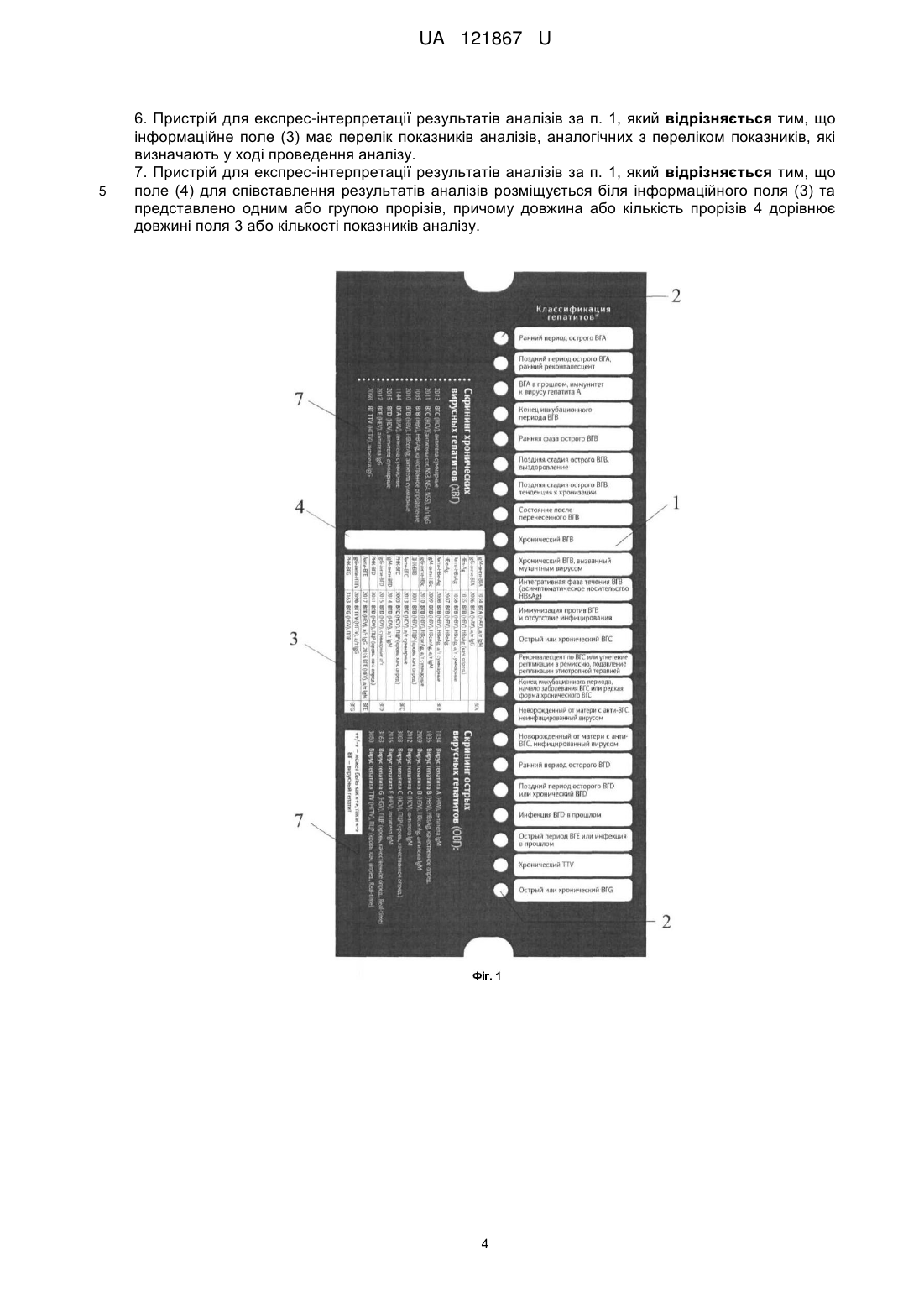

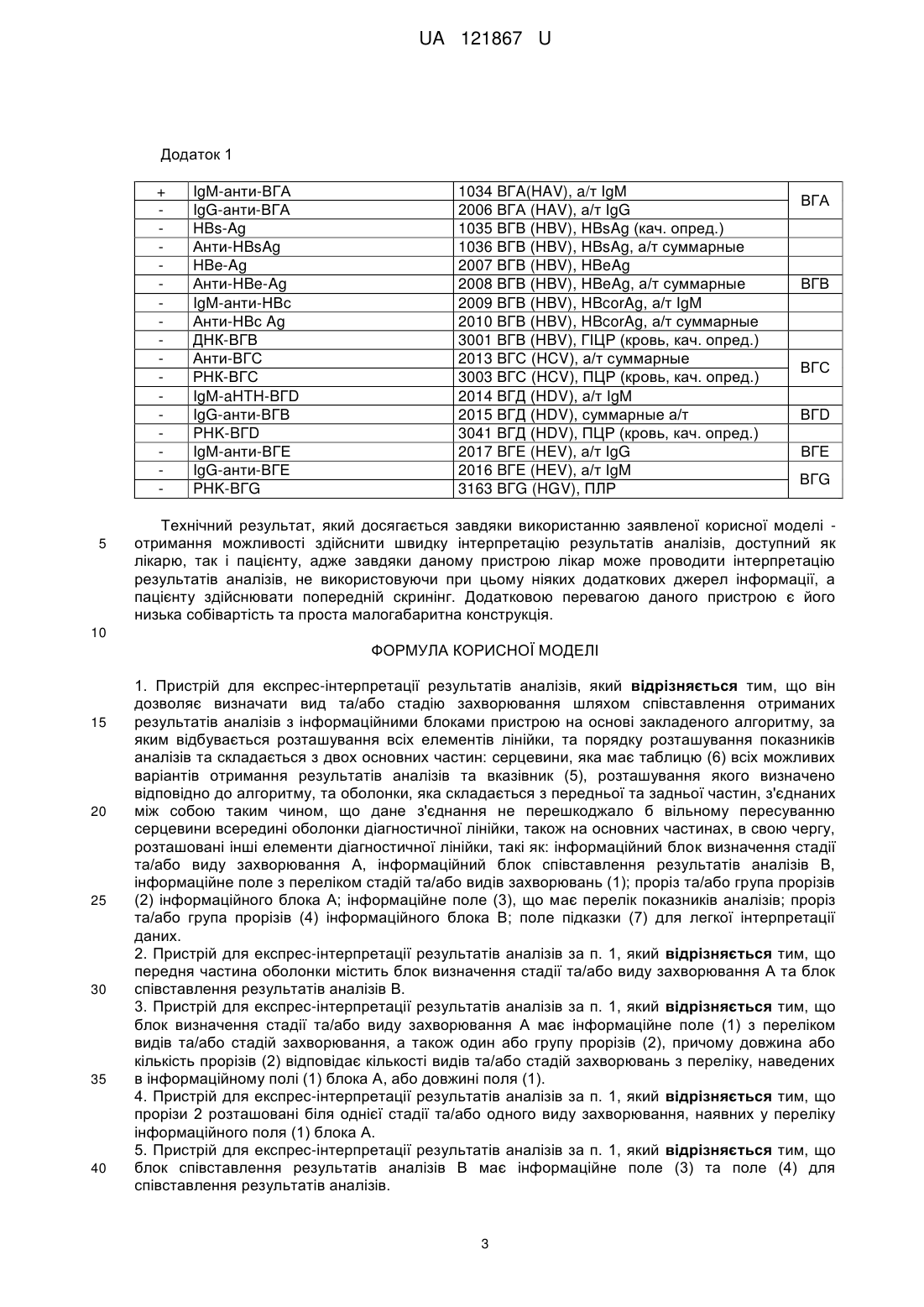

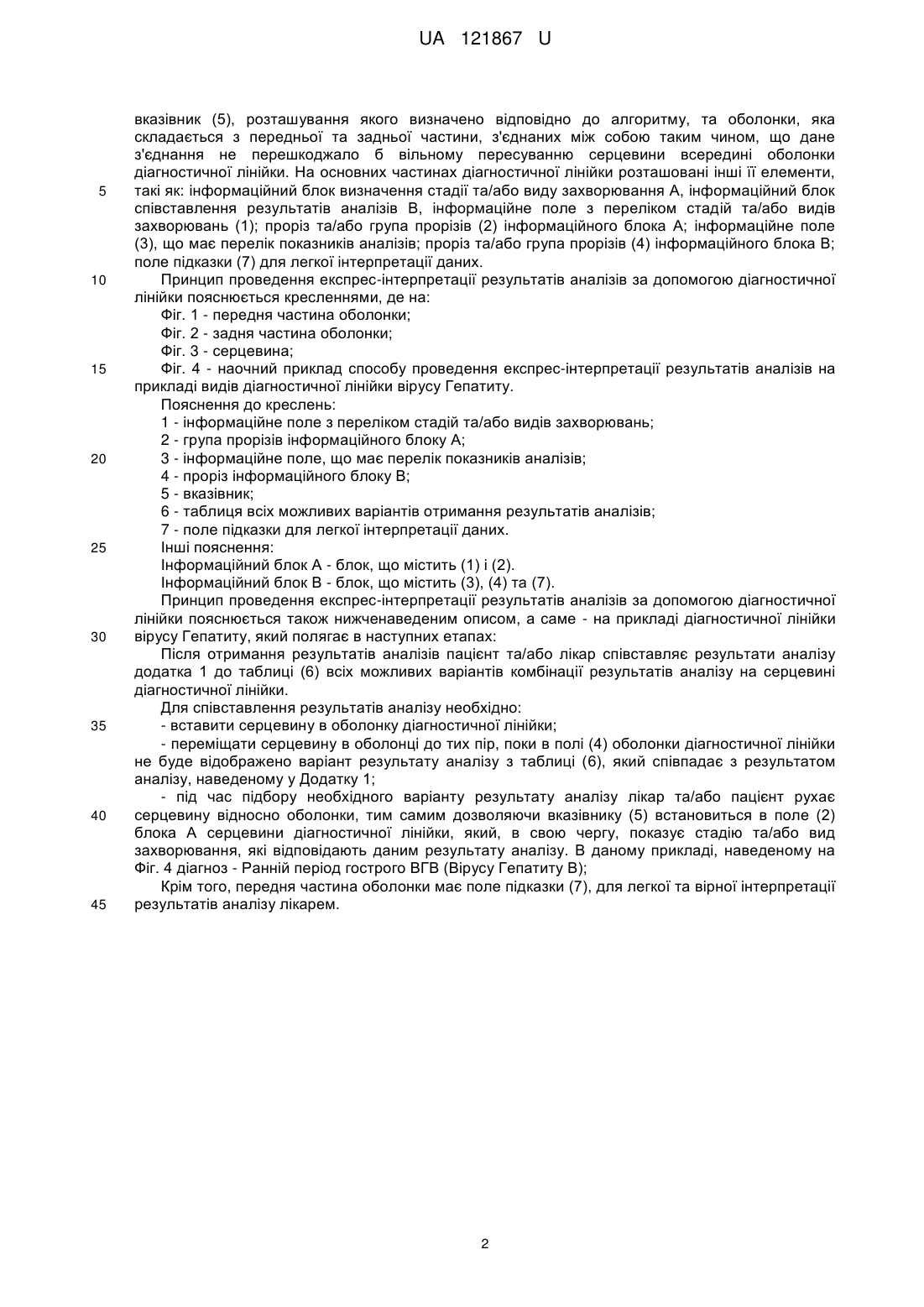

Реферат: Пристрій для експрес-інтерпретації результатів аналізів складається з двох основних частин: серцевини, яка має таблицю (6) всіх можливих варіантів отримання результатів аналізів та вказівник (5), розташування якого визначено відповідно до алгоритму, та оболонки, яка складається з передньої та задньої частин, з'єднаних між собою таким чином, що дане з'єднання не перешкоджало б вільному пересуванню серцевини всередині оболонки діагностичної лінійки. Також на основних частинах, в свою чергу, розташовані інші елементи діагностичної лінійки, такі як: інформаційний блок визначення стадії та/або виду захворювання А, інформаційний блок співставлення результатів аналізів В, інформаційне поле з переліком стадій та/або видів захворювань (1); проріз та/або група прорізів (2) інформаційного блока А; інформаційне поле (3), що має перелік показників аналізів; проріз та/або група прорізів (4) інформаційного блока В; поле підказки (7) для легкої інтерпретації даних. UA 121867 U (54) ПРИСТРІЙ ДЛЯ ЕКСПРЕС-ІНТЕРПРЕТАЦІЇ РЕЗУЛЬТАТІВ АНАЛІЗІВ (ДІАГНОСТИЧНА ЛІНІЙКА) UA 121867 U UA 121867 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, зокрема до пристроїв для експресінтерпретації результатів аналізів завдяки використанню допоміжного додатку до результатів аналізів - діагностичної лінійки. Відомий спосіб загального розгорнутого аналізу крові, який дозволяє інтерпретувати показники аналізів за допомогою медичних текстів та таблиці за віковою періодизацією (http://dila.ua/catalog/a22/22520.html). Недоліком даного способу є відносна тривалість процедури та неможливість пацієнту самостійно, без допомоги медичного працівника, розібратися з результатами аналізу. Відомі способи інтерпретації загального аналізу сечі, які дозволяють встановити діагноз людини шляхом обробки порівняно великого масиву інформації щодо показників аналізів (http://biomedicina.com.ua/zahalnyj-analiz-sechi/), (http://promedical.com.ua/diagnostics/analiz-sechi). Недоліком цих способів є складність і тривалість визначення діагнозу. Відомі способи самостійної інтерпретації результатів аналізів крові, які містять узагальнюючу таблицю з нормами величин за результатами загального аналізу крові та масиви інформації (http://www.lvivpost.net/zdorovyа/n/23439і), (http://ladyfacts.xyz/zdorov-ja-imedicina/medichni-zakladi/206302-jak-interpretuvati-rezultati-analiziv.html). Недоліком цих способів є тривалість даної процедури. Відомий експрес-метод ранньої діагностики вірусних гепатитів - метод І.А. Кірющенко (патент України на корисну модель № 86068). Даний спосіб ґрунтується на використанні апарату біорезонансної діагностики шляхом сканування органів людини, яка дозволяє отримати результат діагностики при мінімальних витратах часу на дослідження (5-10 хвилин). Недоліком способу є технічна габаритність, складність виконання процедури проведення аналізу та висока вартість обладнання для проведення даного експрес-методу. Відомий спосіб експрес-діагностики вірусного гепатиту С, який базується на інтраопераційному дослідженні шляхом проведення імунохроматографічного аналізу за допомогою тест-касет. Недоліком даного способу є те, що він не дозволяє отримати миттєву інтерпретацію показників аналізів. Відомим є етіологічне розшифрування гепатиту [http://intranet.tdmu.edu.ua], при якому виявляють маркери його вірусу в сироватці крові або в біоптаті печінки хворого. За допомогою твердофазного чи імуноферментного методів, що відзначаються високою чутливістю і специфічністю, можна виявити антигени збудників та антитіла до них, зокрема HBsAg, HBeAg, HBcAg, антитіла до вірусів гепатитів А, В, С, D, E, G, ТТ, SEN (Серологічна діагностика). Диференціюють антитіла за класами імуноглобулінів. Наявність антитіл класу IgM вказує на гострий гепатит або загострення хронічного. Специфічним індикатором періоду реконвалесценції та хронічної форми гепатиту є противірусні антитіла класу IgG, але вони також можуть виявлятися у здорових осіб, які в минулому перенесли гострий вірусний гепатит або були щеплені. Недоліком даного способу є тривалість процедури ідентифікації конкретного вірусу гепатиту. Жодний із вказаних аналогів не може бути вибраний як найближчий аналог, адже серед вказаних способів інтерпретації результатів аналізу немає жодного, де наявний був би простий за використанням, економічний та малогабаритний пристрій, завдяки якому можливо було б за короткий проміжок часу визначити вид та/або стадію захворювання на основі отриманих результатів аналізів, здійснити постановку діагнозу, не користуючись при цьому жодними додатковими джерелами інформації, а пацієнту здійснити попередній скринінг стану здоров'я. В основу корисної моделі поставлено задачу створити простий та економічний пристрій для здійснення швидкої та незалежної інтерпретації результатів аналізів, завдяки якому можливо було б лікарю за короткий проміжок часу визначити вид та/або стадію захворювання на основі отриманих результатів аналізів, здійснити постановку діагнозу, не користуючись при цьому жодними додатковими джерелами інформації, а пацієнту здійснити попередній скринінг стану здоров'я. Поставлена задача вирішується завдяки тому, що після видачі результатів лікарю та/або пацієнту надається пристрій (додаток) - діагностична лінійка, яка дозволяє лікарю за короткий проміжок часу визначити вид та/або стадію захворювання на основі отриманих результатів аналізів, здійснити постановку діагнозу, не користуючись при цьому жодними додатковими джерелами інформації, а пацієнту здійснити попередній скринінг стану свого здоров'я шляхом співставлення отриманих результатів аналізів з інформаційними блоками діагностичної лінійки на основі закладеного алгоритму, за яким відбувається розташування всіх елементів лінійки та порядку розташування показників аналізів. Пристрій складається з двох основних частин: серцевини, яка має таблицю (6) всіх можливих варіантів отримання результатів аналізів та 1 UA 121867 U 5 10 15 20 25 30 35 40 45 вказівник (5), розташування якого визначено відповідно до алгоритму, та оболонки, яка складається з передньої та задньої частини, з'єднаних між собою таким чином, що дане з'єднання не перешкоджало б вільному пересуванню серцевини всередині оболонки діагностичної лінійки. На основних частинах діагностичної лінійки розташовані інші її елементи, такі як: інформаційний блок визначення стадії та/або виду захворювання А, інформаційний блок співставлення результатів аналізів В, інформаційне поле з переліком стадій та/або видів захворювань (1); проріз та/або група прорізів (2) інформаційного блока А; інформаційне поле (3), що має перелік показників аналізів; проріз та/або група прорізів (4) інформаційного блока В; поле підказки (7) для легкої інтерпретації даних. Принцип проведення експрес-інтерпретації результатів аналізів за допомогою діагностичної лінійки пояснюється кресленнями, де на: Фіг. 1 - передня частина оболонки; Фіг. 2 - задня частина оболонки; Фіг. 3 - серцевина; Фіг. 4 - наочний приклад способу проведення експрес-інтерпретації результатів аналізів на прикладі видів діагностичної лінійки вірусу Гепатиту. Пояснення до креслень: 1 - інформаційне поле з переліком стадій та/або видів захворювань; 2 - група прорізів інформаційного блоку А; 3 - інформаційне поле, що має перелік показників аналізів; 4 - проріз інформаційного блоку В; 5 - вказівник; 6 - таблиця всіх можливих варіантів отримання результатів аналізів; 7 - поле підказки для легкої інтерпретації даних. Інші пояснення: Інформаційний блок А - блок, що містить (1) і (2). Інформаційний блок В - блок, що містить (3), (4) та (7). Принцип проведення експрес-інтерпретації результатів аналізів за допомогою діагностичної лінійки пояснюється також нижченаведеним описом, а саме - на прикладі діагностичної лінійки вірусу Гепатиту, який полягає в наступних етапах: Після отримання результатів аналізів пацієнт та/або лікар співставляє результати аналізу додатка 1 до таблиці (6) всіх можливих варіантів комбінації результатів аналізу на серцевині діагностичної лінійки. Для співставлення результатів аналізу необхідно: - вставити серцевину в оболонку діагностичної лінійки; - переміщати серцевину в оболонці до тих пір, поки в полі (4) оболонки діагностичної лінійки не буде відображено варіант результату аналізу з таблиці (6), який співпадає з результатом аналізу, наведеному у Додатку 1; - під час підбору необхідного варіанту результату аналізу лікар та/або пацієнт рухає серцевину відносно оболонки, тим самим дозволяючи вказівнику (5) встановиться в поле (2) блока А серцевини діагностичної лінійки, який, в свою чергу, показує стадію та/або вид захворювання, які відповідають даним результату аналізу. В даному прикладі, наведеному на Фіг. 4 діагноз - Ранній період гострого ВГВ (Вірусу Гепатиту В); Крім того, передня частина оболонки має поле підказки (7), для легкої та вірної інтерпретації результатів аналізу лікарем. 2 UA 121867 U Додаток 1 + 5 IgM-анти-ВГА IgG-анти-ВГА HBs-Ag Анти-HBsAg HBe-Ag Анти-HBe-Ag IgM-анти-НВс Анти-НВс Ag ДНК-ВГВ Анти-ВГС РНК-ВГС IgM-aHTH-BГD IgG-анти-ВГВ PHK-BГD IgM-анти-ВГЕ IgG-анти-ВГЕ PHK-BГG 1034 BГA(HAV), a/т IgM 2006 ВГА (HAV), а/т IgG 1035 ВГВ (HBV), HBsAg (кач. опред.) 1036 ВГВ (HBV), HBsAg, а/т суммарные 2007 ВГВ(HBV), HBeAg 2008 ВГВ (HBV), HBeAg, а/т суммарные 2009 ВГВ (HBV), HBcorAg, а/т IgM 2010 ВГВ (HBV), HBcorAg, а/т суммарные 3001 ВГВ (HBV), ГІЦР (кровь, кач. опред.) 2013 ВГС (HCV), а/т суммарные 3003 ВГС (HCV), ПЦР (кровь, кач. опред.) 2014 ВГД (HDV), а/т IgM 2015 ВГД (HDV), суммарные а/т 3041 ВГД (HDV), ПЦР (кровь, кач. опред.) 2017 BГE (HEV), а/т IgG 2016 BГE (HEV), а/т IgM 3163 ВГG (HGV), ПЛР ВГА ВГВ ВГС ВГD ВГЕ ВГG Технічний результат, який досягається завдяки використанню заявленої корисної моделі отримання можливості здійснити швидку інтерпретацію результатів аналізів, доступний як лікарю, так і пацієнту, адже завдяки даному пристрою лікар може проводити інтерпретацію результатів аналізів, не використовуючи при цьому ніяких додаткових джерел інформації, а пацієнту здійснювати попередній скринінг. Додатковою перевагою даного пристрою є його низька собівартість та проста малогабаритна конструкція. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 1. Пристрій для експрес-інтерпретації результатів аналізів, який відрізняється тим, що він дозволяє визначати вид та/або стадію захворювання шляхом співставлення отриманих результатів аналізів з інформаційними блоками пристрою на основі закладеного алгоритму, за яким відбувається розташування всіх елементів лінійки, та порядку розташування показників аналізів та складається з двох основних частин: серцевини, яка має таблицю (6) всіх можливих варіантів отримання результатів аналізів та вказівник (5), розташування якого визначено відповідно до алгоритму, та оболонки, яка складається з передньої та задньої частин, з'єднаних між собою таким чином, що дане з'єднання не перешкоджало б вільному пересуванню серцевини всередині оболонки діагностичної лінійки, також на основних частинах, в свою чергу, розташовані інші елементи діагностичної лінійки, такі як: інформаційний блок визначення стадії та/або виду захворювання А, інформаційний блок співставлення результатів аналізів В, інформаційне поле з переліком стадій та/або видів захворювань (1); проріз та/або група прорізів (2) інформаційного блока А; інформаційне поле (3), що має перелік показників аналізів; проріз та/або група прорізів (4) інформаційного блока В; поле підказки (7) для легкої інтерпретації даних. 2. Пристрій для експрес-інтерпретації результатів аналізів за п. 1, який відрізняється тим, що передня частина оболонки містить блок визначення стадії та/або виду захворювання А та блок співставлення результатів аналізів В. 3. Пристрій для експрес-інтерпретації результатів аналізів за п. 1, який відрізняється тим, що блок визначення стадії та/або виду захворювання А має інформаційне поле (1) з переліком видів та/або стадій захворювання, а також один або групу прорізів (2), причому довжина або кількість прорізів (2) відповідає кількості видів та/або стадій захворювань з переліку, наведених в інформаційному полі (1) блока А, або довжині поля (1). 4. Пристрій для експрес-інтерпретації результатів аналізів за п. 1, який відрізняється тим, що прорізи 2 розташовані біля однієї стадії та/або одного виду захворювання, наявних у переліку інформаційного поля (1) блока А. 5. Пристрій для експрес-інтерпретації результатів аналізів за п. 1, який відрізняється тим, що блок співставлення результатів аналізів В має інформаційне поле (3) та поле (4) для співставлення результатів аналізів. 3 UA 121867 U 5 6. Пристрій для експрес-інтерпретації результатів аналізів за п. 1, який відрізняється тим, що інформаційне поле (3) має перелік показників аналізів, аналогічних з переліком показників, які визначають у ході проведення аналізу. 7. Пристрій для експрес-інтерпретації результатів аналізів за п. 1, який відрізняється тим, що поле (4) для співставлення результатів аналізів розміщується біля інформаційного поля (3) та представлено одним або групою прорізів, причому довжина або кількість прорізів 4 дорівнює довжині поля 3 або кількості показників аналізу. 4 UA 121867 U 5 UA 121867 U 6 UA 121867 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
