Діагностична система

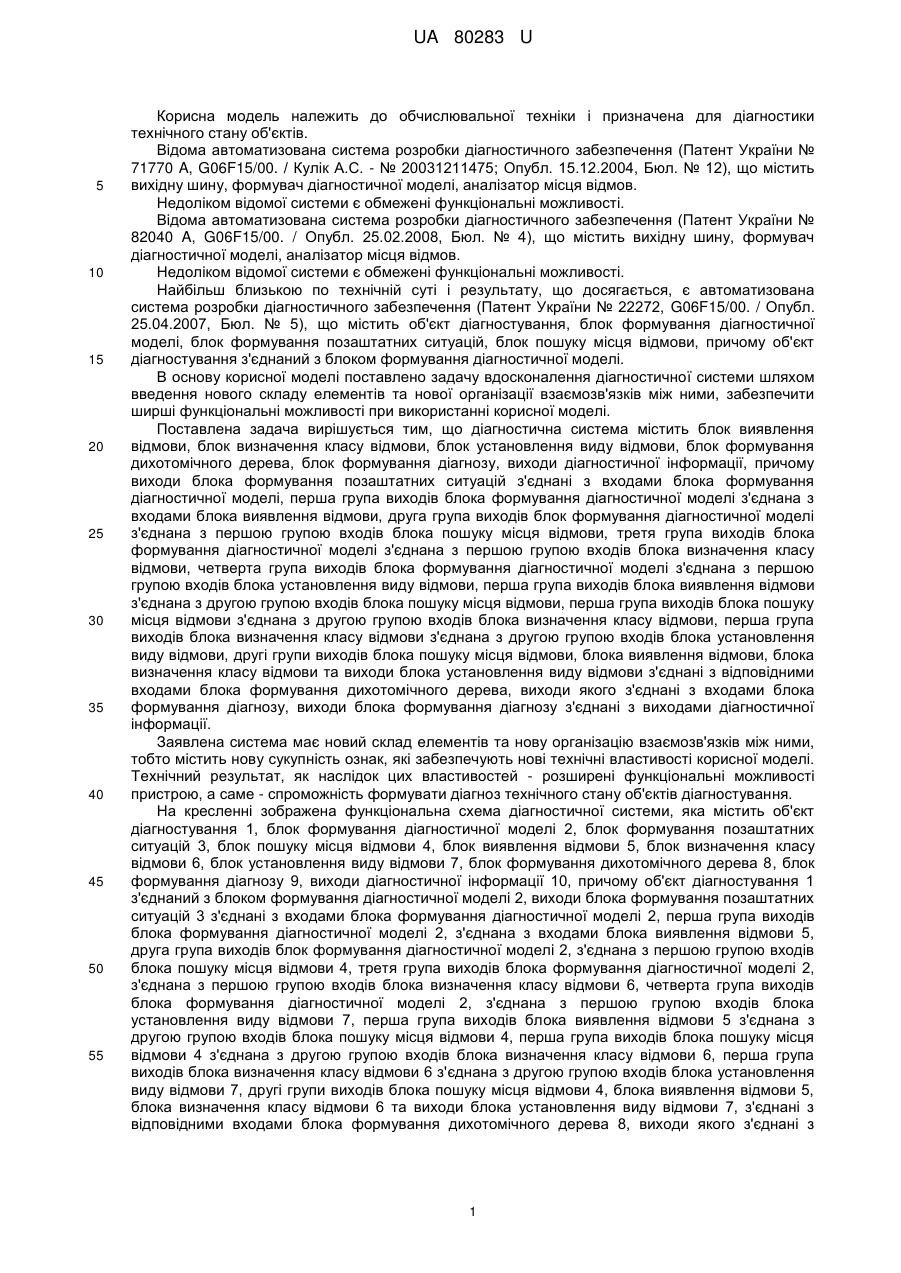

Реферат: UA 80283 U UA 80283 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обчислювальної техніки і призначена для діагностики технічного стану об'єктів. Відома автоматизована система розробки діагностичного забезпечення (Патент України № 71770 A, G06F15/00. / Кулік А.С. - № 20031211475; Опубл. 15.12.2004, Бюл. № 12), що містить вихідну шину, формувач діагностичної моделі, аналізатор місця відмов. Недоліком відомої системи є обмежені функціональні можливості. Відома автоматизована система розробки діагностичного забезпечення (Патент України № 82040 A, G06F15/00. / Опубл. 25.02.2008, Бюл. № 4), що містить вихідну шину, формувач діагностичної моделі, аналізатор місця відмов. Недоліком відомої системи є обмежені функціональні можливості. Найбільш близькою по технічній суті і результату, що досягається, є автоматизована система розробки діагностичного забезпечення (Патент України № 22272, G06F15/00. / Опубл. 25.04.2007, Бюл. № 5), що містить об'єкт діагностування, блок формування діагностичної моделі, блок формування позаштатних ситуацій, блок пошуку місця відмови, причому об'єкт діагностування з'єднаний з блоком формування діагностичної моделі. В основу корисної моделі поставлено задачу вдосконалення діагностичної системи шляхом введення нового складу елементів та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості при використанні корисної моделі. Поставлена задача вирішується тим, що діагностична система містить блок виявлення відмови, блок визначення класу відмови, блок установлення виду відмови, блок формування дихотомічного дерева, блок формування діагнозу, виходи діагностичної інформації, причому виходи блока формування позаштатних ситуацій з'єднані з входами блока формування діагностичної моделі, перша група виходів блока формування діагностичної моделі з'єднана з входами блока виявлення відмови, друга група виходів блок формування діагностичної моделі з'єднана з першою групою входів блока пошуку місця відмови, третя група виходів блока формування діагностичної моделі з'єднана з першою групою входів блока визначення класу відмови, четверта група виходів блока формування діагностичної моделі з'єднана з першою групою входів блока установлення виду відмови, перша група виходів блока виявлення відмови з'єднана з другою групою входів блока пошуку місця відмови, перша група виходів блока пошуку місця відмови з'єднана з другою групою входів блока визначення класу відмови, перша група виходів блока визначення класу відмови з'єднана з другою групою входів блока установлення виду відмови, другі групи виходів блока пошуку місця відмови, блока виявлення відмови, блока визначення класу відмови та виходи блока установлення виду відмови з'єднані з відповідними входами блока формування дихотомічного дерева, виходи якого з'єднані з входами блока формування діагнозу, виходи блока формування діагнозу з'єднані з виходами діагностичної інформації. Заявлена система має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - розширені функціональні можливості пристрою, а саме - спроможність формувати діагноз технічного стану об'єктів діагностування. На кресленні зображена функціональна схема діагностичної системи, яка містить об'єкт діагностування 1, блок формування діагностичної моделі 2, блок формування позаштатних ситуацій 3, блок пошуку місця відмови 4, блок виявлення відмови 5, блок визначення класу відмови 6, блок установлення виду відмови 7, блок формування дихотомічного дерева 8, блок формування діагнозу 9, виходи діагностичної інформації 10, причому об'єкт діагностування 1 з'єднаний з блоком формування діагностичної моделі 2, виходи блока формування позаштатних ситуацій 3 з'єднані з входами блока формування діагностичної моделі 2, перша група виходів блока формування діагностичної моделі 2, з'єднана з входами блока виявлення відмови 5, друга група виходів блок формування діагностичної моделі 2, з'єднана з першою групою входів блока пошуку місця відмови 4, третя група виходів блока формування діагностичної моделі 2, з'єднана з першою групою входів блока визначення класу відмови 6, четверта група виходів блока формування діагностичної моделі 2, з'єднана з першою групою входів блока установлення виду відмови 7, перша група виходів блока виявлення відмови 5 з'єднана з другою групою входів блока пошуку місця відмови 4, перша група виходів блока пошуку місця відмови 4 з'єднана з другою групою входів блока визначення класу відмови 6, перша група виходів блока визначення класу відмови 6 з'єднана з другою групою входів блока установлення виду відмови 7, другі групи виходів блока пошуку місця відмови 4, блока виявлення відмови 5, блока визначення класу відмови 6 та виходи блока установлення виду відмови 7, з'єднані з відповідними входами блока формування дихотомічного дерева 8, виходи якого з'єднані з 1 UA 80283 U 5 10 входами блока формування діагнозу 9, виходи блока формування діагнозу 9 з'єднані з виходами діагностичної Інформації 10. Працює система таким чином. Блок формування діагностичної моделі 2 на основі інформації, що надходить із блока формування позаштатних ситуацій 3 формує для об'єкта діагностування 1 діагностичну модель, інформація про яку подається в блок пошуку місця відмови 4, блок виявлення відмови 5, блок визначення класу відмови 6, блок установлення виду відмови 7. У разі виявлення відмови блок 5 видає інформацію у блок 4, який визначає місце відмови, а блоки 6 та 7 визначають клас відмови та вид відмови. Інформація про наявність відмови, місце відмови, клас та вид відмови надходить у блок 8, який формує дихотомічне дерево, на основі якого блок 9 формує діагноз. Інформація про це видається на виходи діагностичної інформації 10. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 Діагностична система, що містить об'єкт діагностування, блок формування діагностичної моделі, блок формування позаштатних ситуацій, блок пошуку місця відмови, причому об'єкт діагностування з'єднаний з блоком формування діагностичної моделі, яка відрізняється тим, що містить блок виявлення відмови, блок визначення класу відмови, блок установлення виду відмови, блок формування дихотомічного дерева, блок формування повного діагнозу, виходи діагностичної інформації, причому виходи блока формування позаштатних ситуацій з'єднані з входами блока формування діагностичної моделі, перша група виходів блока формування діагностичної моделі з'єднана з входами блока виявлення відмови, друга група виходів блока формування діагностичної моделі з'єднана з першою групою входів блока пошуку місця відмови, третя група виходів блока формування діагностичної моделі з'єднана з першою групою входів блока визначення класу відмови, четверта група виходів блока формування діагностичної моделі з'єднана з першою групою входів блока установлення виду відмови, перша група виходів блока виявлення відмови з'єднана з другою групою входів блока пошуку місця відмови, перша група виходів блока пошуку місця відмови з'єднана з другою групою входів блока визначення класу відмови, перша група виходів блока визначення класу відмови з'єднана з другою групою входів блока установлення виду відмови, другі групи виходів блока пошуку місця відмови, блока виявлення відмови, блока визначення класу відмови та виходи блока установлення виду відмови з'єднані з відповідними входами блока формування дихотомічного дерева, виходи якого з'єднані з входами блока формування повного діагнозу, виходи блока формування повного діагнозу з'єднані з виходами діагностичної інформації. 2 UA 80283 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
