Пристрій для контролю ресурсу групи повітряних високовольтних вимикачів

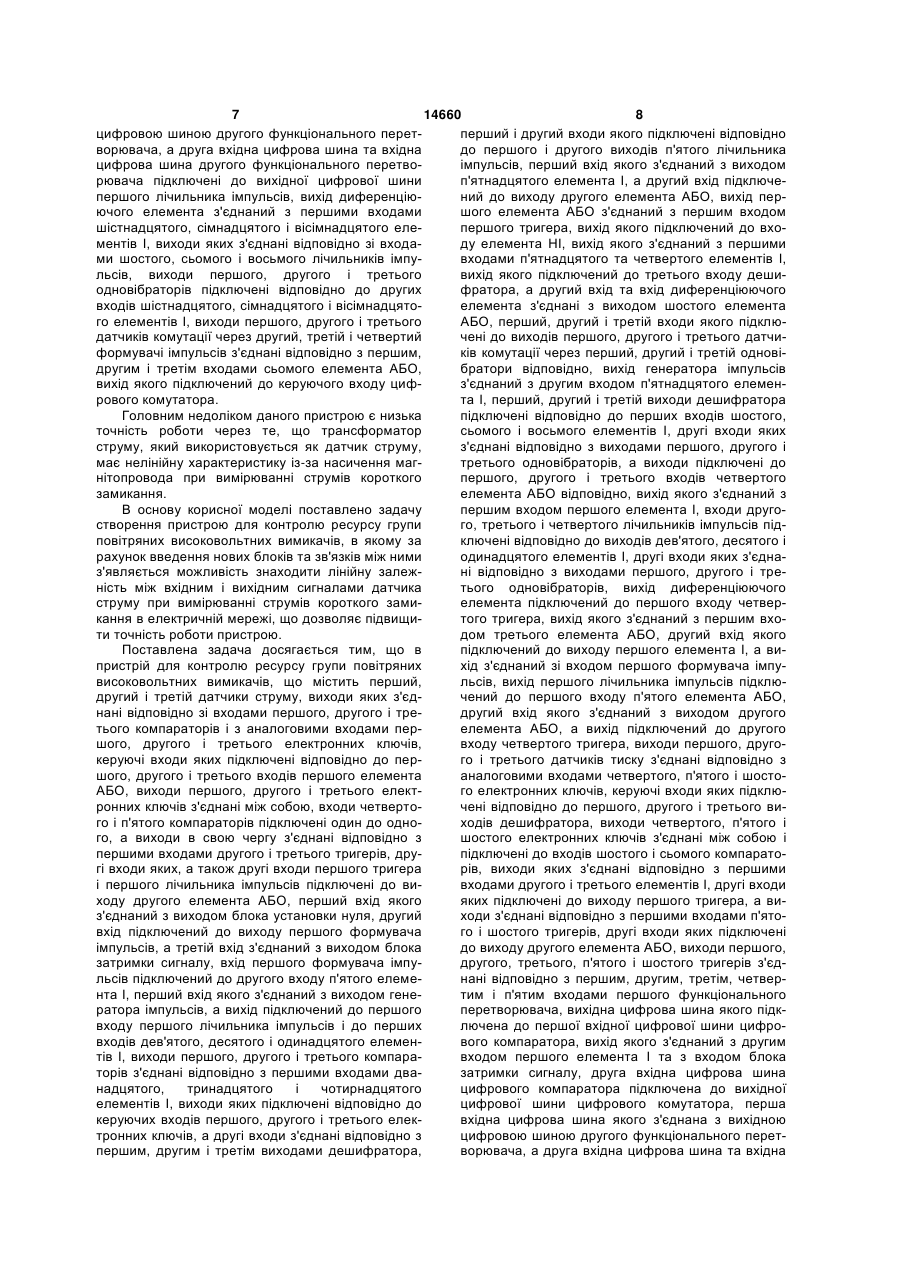

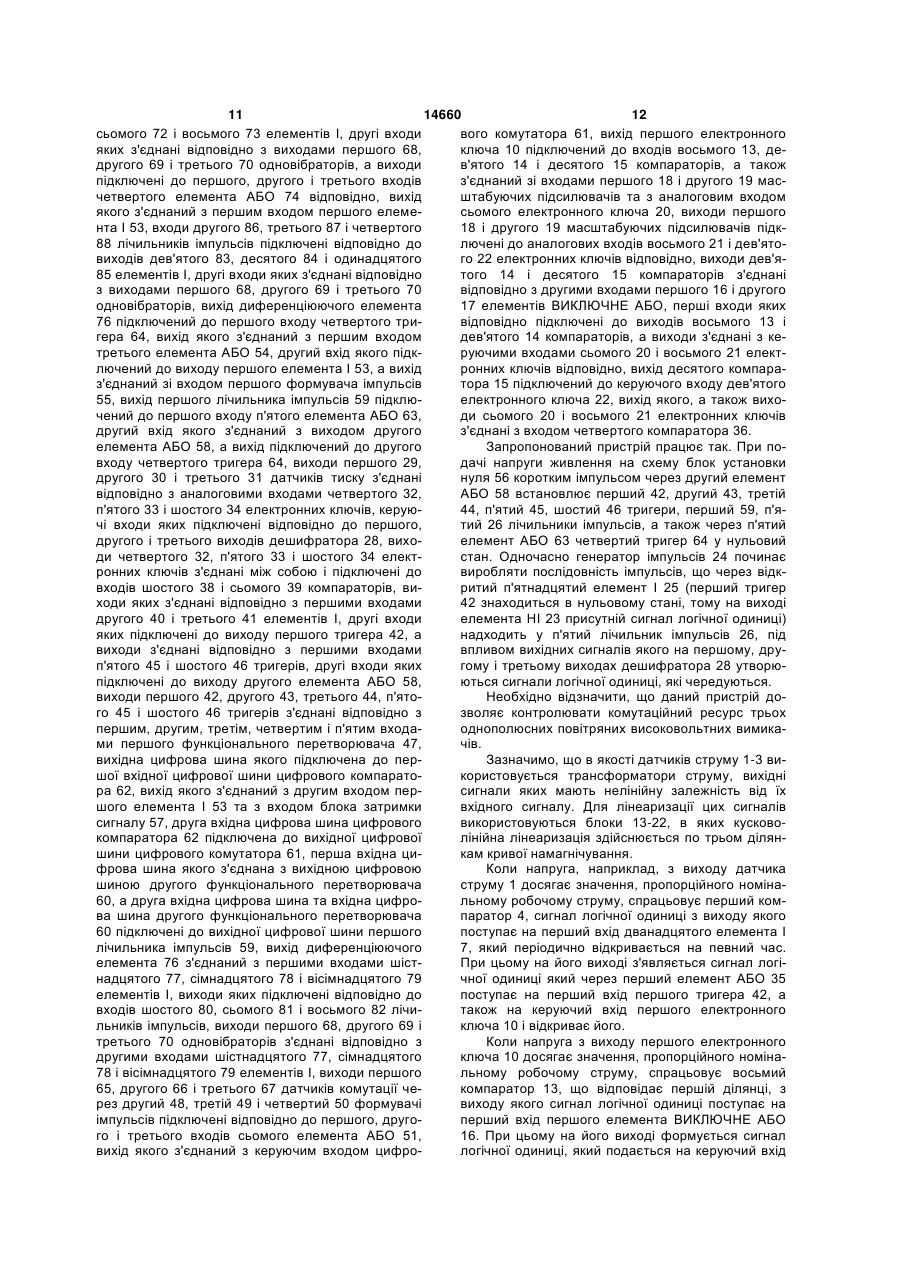

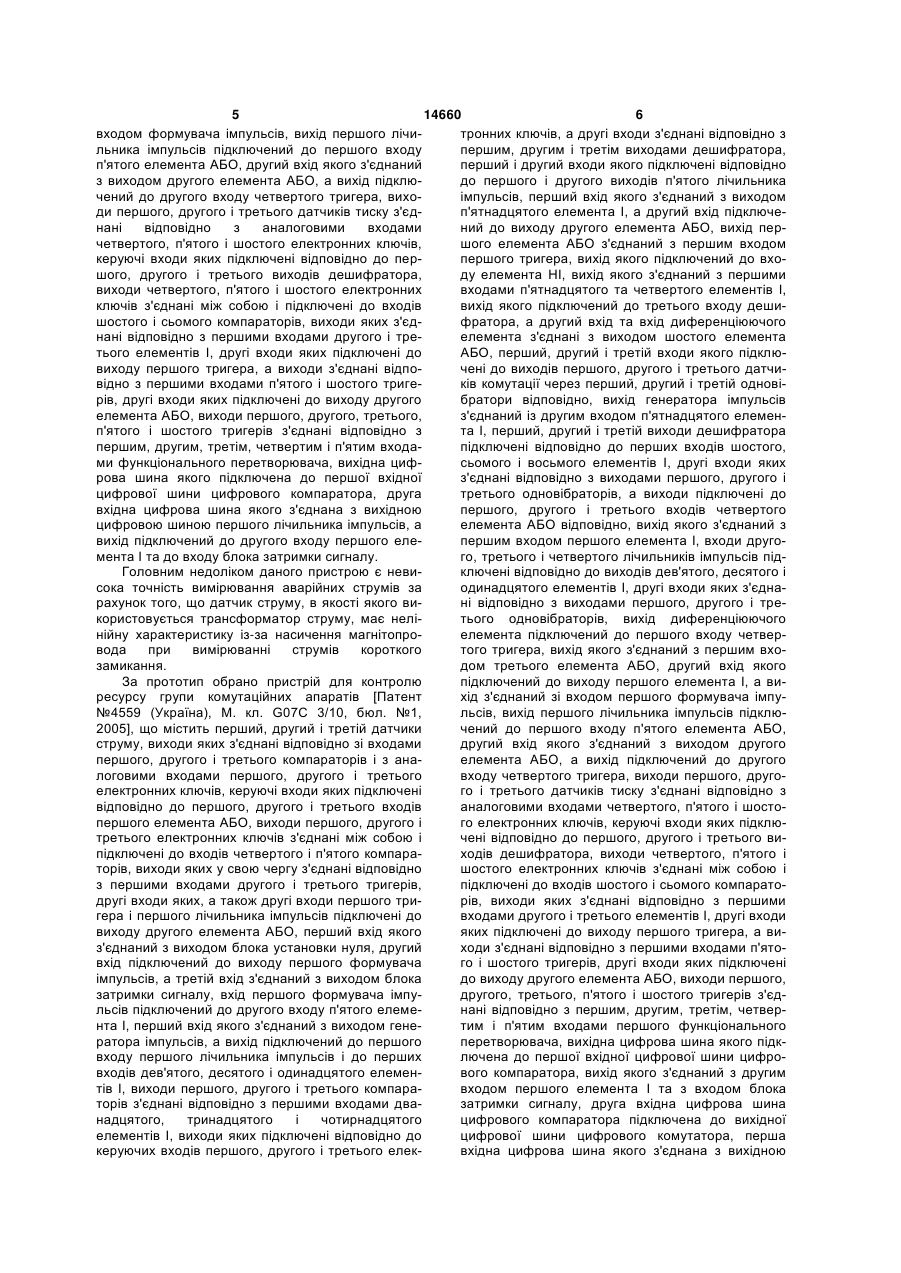

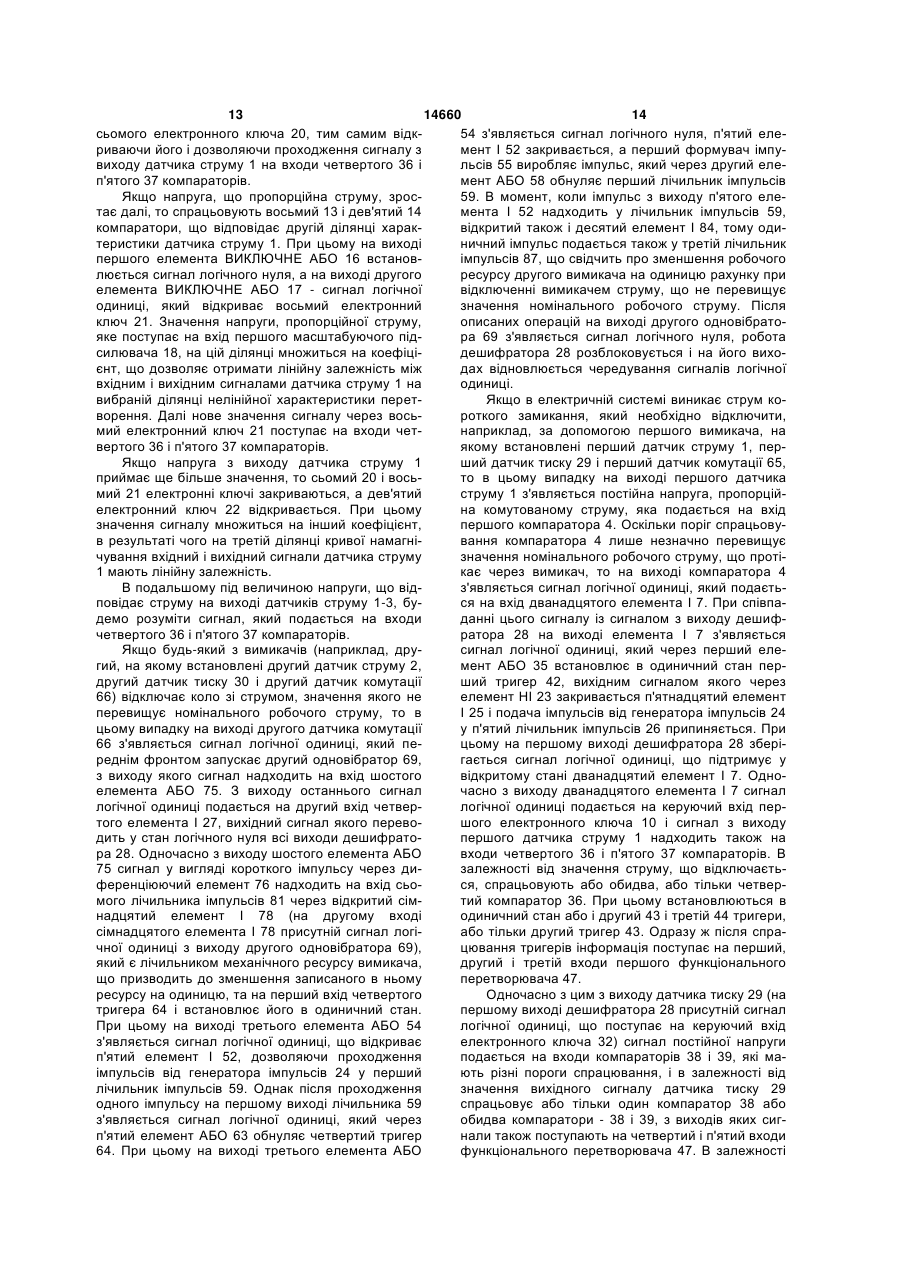

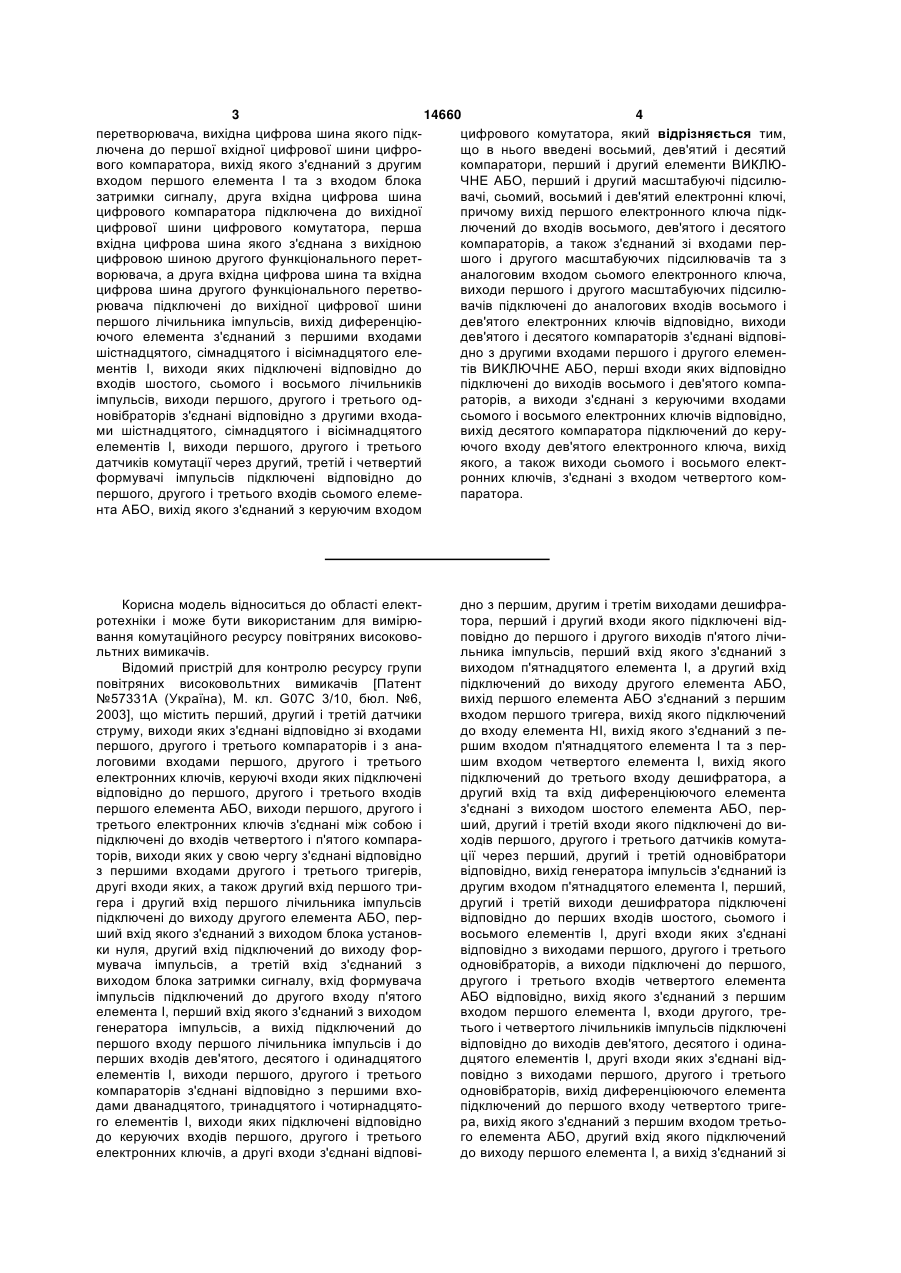

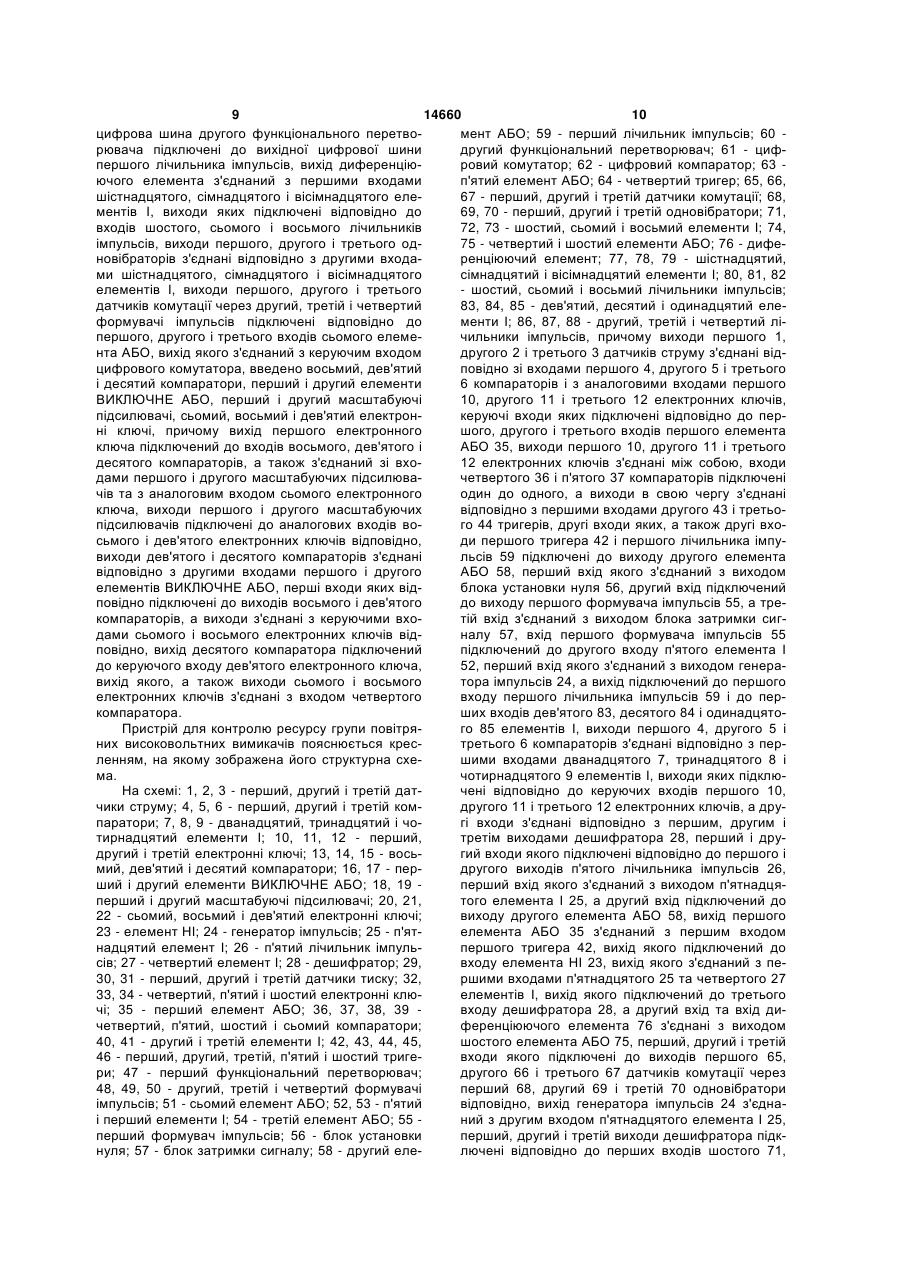

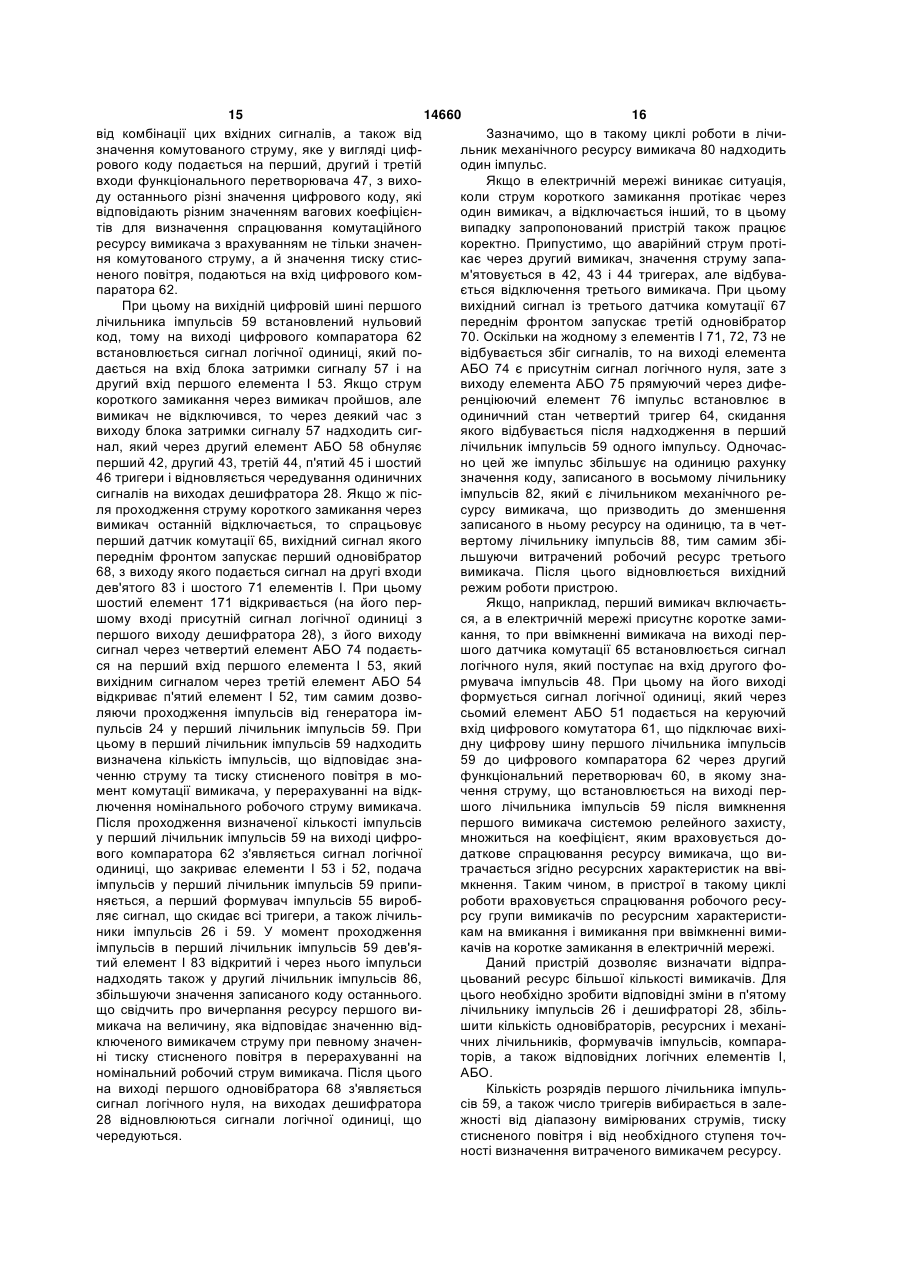

Пристрій для контролю ресурсу групи повітряних високовольтних вимикачів, що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно зі входами першого, другого і третього компараторів і з аналоговими входами першого, другого і третього електронних ключів, керуючі входи яких підключені відповідно до першого, другого і третього входів першого елемента АБО, виходи першого, другого і третього електронних ключів з'єднані між собою, входи четвертого і п'ятого компараторів підключені один до одного, а виходи в свою чергу з'єднані відповідно з першими входами другого і третього тригерів, другі входи яких, а також другі входи першого тригера і першого лічильника імпульсів, підключені до виходу другого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу першого формувача імпульсів, а третій вхід з'єднаний з виходом блока затримки сигналу, вхід першого формувача імпульсів підключений до другого входу п'ятого елемента І, перший вхід якого з'єднаний з виходом генератора імпульсів, а вихід підключений до першого входу першого лічильника імпульсів і до перших входів дев'ятого, десятого і одинадцятого елементів І, виходи першого, другого і третього компараторів з'єднані відповідно з першими входами дванадцятого, тринадцятого і чотирнадцятого елементів І, виходи яких підключені відповідно до керуючих входів першого, другого і третього електронних ключів, а другі входи з'єднані відповідно з першим, другим і третім виходами дешифратора, перший і другий входи якого підключені відповідно до першого і другого виходів п'ятого лічильника імпульсів, перший вхід якого з'єднаний з виходом п'ятнадцятого елемента І, а другий вхід підключений до виходу другого елемента АБО, вихід першого елемента АБО з'єднаний з першим входом першого тригера, вихід якого підключений до входу елемента НІ, вихід якого з'єднаний з першими 2 (19) 1 3 14660 4 цифрового комутатора, який відрізняється тим, перетворювача, вихідна цифрова шина якого підключена до першої вхідної цифрової шини цифрощо в нього введені восьмий, дев'ятий і десятий вого компаратора, вихід якого з'єднаний з другим компаратори, перший і другий елементи ВИКЛЮвходом першого елемента І та з входом блока ЧНЕ АБО, перший і другий масштабуючі підсилюзатримки сигналу, друга вхідна цифрова шина вачі, сьомий, восьмий і дев'ятий електронні ключі, цифрового компаратора підключена до вихідної причому вихід першого електронного ключа підкцифрової шини цифрового комутатора, перша лючений до входів восьмого, дев'ятого і десятого вхідна цифрова шина якого з'єднана з вихідною компараторів, а також з'єднаний зі входами перцифровою шиною другого функціонального перетшого і другого масштабуючих підсилювачів та з ворювача, а друга вхідна цифрова шина та вхідна аналоговим входом сьомого електронного ключа, цифрова шина другого функціонального перетвовиходи першого і другого масштабуючих підсилюрювача підключені до вихідної цифрової шини вачів підключені до аналогових входів восьмого і першого лічильника імпульсів, вихід диференціюдев'ятого електронних ключів відповідно, виходи ючого елемента з'єднаний з першими входами дев'ятого і десятого компараторів з'єднані відповішістнадцятого, сімнадцятого і вісімнадцятого еледно з другими входами першого і другого елеменментів І, виходи яких підключені відповідно до тів ВИКЛЮЧНЕ АБО, перші входи яких відповідно входів шостого, сьомого і восьмого лічильників підключені до виходів восьмого і дев'ятого компаімпульсів, виходи першого, другого і третього одраторів, а виходи з'єднані з керуючими входами новібраторів з'єднані відповідно з другими входасьомого і восьмого електронних ключів відповідно, ми шістнадцятого, сімнадцятого і вісімнадцятого вихід десятого компаратора підключений до керуелементів І, виходи першого, другого і третього ючого входу дев'ятого електронного ключа, вихід датчиків комутації через другий, третій і четвертий якого, а також виходи сьомого і восьмого електформувачі імпульсів підключені відповідно до ронних ключів, з'єднані з входом четвертого компершого, другого і третього входів сьомого елемепаратора. нта АБО, вихід якого з'єднаний з керуючим входом Корисна модель відноситься до області електротехніки і може бути використаним для вимірювання комутаційного ресурсу повітряних високовольтних вимикачів. Відомий пристрій для контролю ресурсу групи повітряних високовольтних вимикачів [Патент №57331А (Україна), М. кл. G07С 3/10, бюл. №6, 2003], що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно зі входами першого, другого і третього компараторів і з аналоговими входами першого, другого і третього електронних ключів, керуючі входи яких підключені відповідно до першого, другого і третього входів першого елемента АБО, виходи першого, другого і третього електронних ключів з'єднані між собою і підключені до входів четвертого і п'ятого компараторів, виходи яких у свою чергу з'єднані відповідно з першими входами другого і третього тригерів, другі входи яких, а також другий вхід першого тригера і другий вхід першого лічильника імпульсів підключені до виходу другого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом блока затримки сигналу, вхід формувача імпульсів підключений до другого входу п'ятого елемента І, перший вхід якого з'єднаний з виходом генератора імпульсів, а вихід підключений до першого входу першого лічильника імпульсів і до перших входів дев'ятого, десятого і одинадцятого елементів І, виходи першого, другого і третього компараторів з'єднані відповідно з першими входами дванадцятого, тринадцятого і чотирнадцятого елементів І, виходи яких підключені відповідно до керуючих входів першого, другого і третього електронних ключів, а другі входи з'єднані відпові дно з першим, другим і третім виходами дешифратора, перший і другий входи якого підключені відповідно до першого і другого виходів п'ятого лічильника імпульсів, перший вхід якого з'єднаний з виходом п'ятнадцятого елемента І, а другий вхід підключений до виходу другого елемента АБО, вихід першого елемента АБО з'єднаний з першим входом першого тригера, вихід якого підключений до входу елемента НІ, вихід якого з'єднаний з першим входом п'ятнадцятого елемента І та з першим входом четвертого елемента І, вихід якого підключений до третього входу дешифратора, а другий вхід та вхід диференціюючого елемента з'єднані з виходом шостого елемента АБО, перший, другий і третій входи якого підключені до виходів першого, другого і третього датчиків комутації через перший, другий і третій одновібратори відповідно, вихід генератора імпульсів з'єднаний із другим входом п'ятнадцятого елемента І, перший, другий і третій виходи дешифратора підключені відповідно до перших входів шостого, сьомого і восьмого елементів І, другі входи яких з'єднані відповідно з виходами першого, другого і третього одновібраторів, а виходи підключені до першого, другого і третього входів четвертого елемента АБО відповідно, вихід якого з'єднаний з першим входом першого елемента І, входи другого, третього і четвертого лічильників імпульсів підключені відповідно до виходів дев'ятого, десятого і одинадцятого елементів І, другі входи яких з'єднані відповідно з виходами першого, другого і третього одновібраторів, вихід диференціюючого елемента підключений до першого входу четвертого тригера, вихід якого з'єднаний з першим входом третього елемента АБО, другий вхід якого підключений до виходу першого елемента І, а вихід з'єднаний зі 5 14660 6 входом формувача імпульсів, вихід першого лічитронних ключів, а другі входи з'єднані відповідно з льника імпульсів підключений до першого входу першим, другим і третім виходами дешифратора, п'ятого елемента АБО, другий вхід якого з'єднаний перший і другий входи якого підключені відповідно з виходом другого елемента АБО, а вихід підклюдо першого і другого виходів п'ятого лічильника чений до другого входу четвертого тригера, вихоімпульсів, перший вхід якого з'єднаний з виходом ди першого, другого і третього датчиків тиску з'єдп'ятнадцятого елемента І, а другий вхід підключенані відповідно з аналоговими входами ний до виходу другого елемента АБО, вихід перчетвертого, п'ятого і шостого електронних ключів, шого елемента АБО з'єднаний з першим входом керуючі входи яких підключені відповідно до перпершого тригера, вихід якого підключений до вхошого, другого і третього виходів дешифратора, ду елемента HI, вихід якого з'єднаний з першими виходи четвертого, п'ятого і шостого електронних входами п'ятнадцятого та четвертого елементів І, ключів з'єднані між собою і підключені до входів вихід якого підключений до третього входу дешишостого і сьомого компараторів, виходи яких з'єдфратора, а другий вхід та вхід диференціюючого нані відповідно з першими входами другого і треелемента з'єднані з виходом шостого елемента тього елементів І, другівходи яких підключені до АБО, перший, другий і третій входи якого підклювиходу першого тригера, а виходи з'єднані відпочені до виходів першого, другого і третього датчивідно з першими входами п'ятого і шостого тригеків комутації через перший, другий і третій одновірів, другі входи яких підключені до виходу другого братори відповідно, вихід генератора імпульсів елемента АБО, виходи першого, другого, третього, з'єднаний із другим входом п'ятнадцятого елеменп'ятого і шостого тригерів з'єднані відповідно з та І, перший, другий і третій виходи дешифратора першим, другим, третім, четвертим і п'ятим входапідключені відповідно до перших входів шостого, ми функціонального перетворювача, вихідна цифсьомого і восьмого елементів І, другі входи яких рова шина якого підключена до першої вхідної з'єднані відповідно з виходами першого, другого і цифрової шини цифрового компаратора, друга третього одновібраторів, а виходи підключені до вхідна цифрова шина якого з'єднана з вихідною першого, другого і третього входів четвертого цифровою шиною першого лічильника імпульсів, а елемента АБО відповідно, вихід якого з'єднаний з вихід підключений до другого входу першого елепершим входом першого елемента І, входи другомента І та до входу блока затримки сигналу. го, третього і четвертого лічильників імпульсів підГоловним недоліком даного пристрою є невиключені відповідно до виходів дев'ятого, десятого і сока точність вимірювання аварійних струмів за одинадцятого елементів І, другі входи яких з'єднарахунок того, що датчик струму, в якості якого вині відповідно з виходами першого, другого і трекористовується трансформатор струму, має нелітього одновібраторів, вихід диференціюючого нійну характеристику із-за насичення магнітопроелемента підключений до першого входу четвервода при вимірюванні струмів короткого того тригера, вихід якого з'єднаний з першим вхозамикання. дом третього елемента АБО, другий вхід якого За прототип обрано пристрій для контролю підключений до виходу першого елемента І, а виресурсу групи комутаційних апаратів [Патент хід з'єднаний зі входом першого формувача імпу№4559 (Україна), М. кл. G07С 3/10, бюл. №1, льсів, вихід першого лічильника імпульсів підклю2005], що містить перший, другий і третій датчики чений до першого входу п'ятого елемента АБО, струму, виходи яких з'єднані відповідно зі входами другий вхід якого з'єднаний з виходом другого першого, другого і третього компараторів і з анаелемента АБО, а вихід підключений до другого логовими входами першого, другого і третього входу четвертого тригера, виходи першого, другоелектронних ключів, керуючі входи яких підключені го і третього датчиків тиску з'єднані відповідно з відповідно до першого, другого і третього входів аналоговими входами четвертого, п'ятого і шостопершого елемента АБО, виходи першого, другого і го електронних ключів, керуючі входи яких підклютретього електронних ключів з'єднані між собою і чені відповідно до першого, другого і третього випідключені до входів четвертого і п'ятого компараходів дешифратора, виходи четвертого, п'ятого і торів, виходи яких у свою чергу з'єднані відповідно шостого електронних ключів з'єднані між собою і з першими входами другого і третього тригерів, підключені до входів шостого і сьомого компаратодругі входи яких, а також другі входи першого трирів, виходи яких з'єднані відповідно з першими гера і першого лічильника імпульсів підключені до входами другого і третього елементів І, другі входи виходу другого елемента АБО, перший вхід якого яких підключені до виходу першого тригера, а виз'єднаний з виходом блока установки нуля, другий ходи з'єднані відповідно з першими входами п'ятовхід підключений до виходу першого формувача го і шостого тригерів, другі входи яких підключені імпульсів, а третій вхід з'єднаний з виходом блока до виходу другого елемента АБО, виходи першого, затримки сигналу, вхід першого формувача імпудругого, третього, п'ятого і шостого тригерів з'єдльсів підключений до другого входу п'ятого елеменані відповідно з першим, другим, третім, четвернта І, перший вхід якого з'єднаний з виходом генетим і п'ятим входами першого функціонального ратора імпульсів, а вихід підключений до першого перетворювача, вихідна цифрова шина якого підквходу першого лічильника імпульсів і до перших лючена до першої вхідної цифрової шини цифровходів дев'ятого, десятого і одинадцятого елеменвого компаратора, вихід якого з'єднаний з другим тів І, виходи першого, другого і третього компаравходом першого елемента І та з входом блока торів з'єднані відповідно з першими входами двазатримки сигналу, друга вхідна цифрова шина надцятого, тринадцятого і чотирнадцятого цифрового компаратора підключена до вихідної елементів І, виходи яких підключені відповідно до цифрової шини цифрового комутатора, перша керуючих входів першого, другого і третього елеквхідна цифрова шина якого з'єднана з вихідною 7 14660 8 цифровою шиною другого функціонального перетперший і другий входи якого підключені відповідно ворювача, а друга вхідна цифрова шина та вхідна до першого і другого виходів п'ятого лічильника цифрова шина другого функціонального перетвоімпульсів, перший вхід якого з'єднаний з виходом рювача підключені до вихідної цифрової шини п'ятнадцятого елемента І, а другий вхід підключепершого лічильника імпульсів, вихід диференціюний до виходу другого елемента АБО, вихід перючого елемента з'єднаний з першими входами шого елемента АБО з'єднаний з першим входом шістнадцятого, сімнадцятого і вісімнадцятого елепершого тригера, вихід якого підключений до вхоментів І, виходи яких з'єднані відповідно зі входаду елемента НІ, вихід якого з'єднаний з першими ми шостого, сьомого і восьмого лічильників імпувходами п'ятнадцятого та четвертого елементів І, льсів, виходи першого, другого і третього вихід якого підключений до третього входу дешиодновібраторів підключені відповідно до других фратора, а другий вхід та вхід диференціюючого входів шістнадцятого, сімнадцятого і вісімнадцятоелемента з'єднані з виходом шостого елемента го елементів І, виходи першого, другого і третього АБО, перший, другий і третій входи якого підклюдатчиків комутації через другий, третій і четвертий чені до виходів першого, другого і третього датчиформувачі імпульсів з'єднані відповідно з першим, ків комутації через перший, другий і третій одновідругим і третім входами сьомого елемента АБО, братори відповідно, вихід генератора імпульсів вихід якого підключений до керуючого входу цифз'єднаний з другим входом п'ятнадцятого елеменрового комутатора. та І, перший, другий і третій виходи дешифратора Головним недоліком даного пристрою є низька підключені відповідно до перших входів шостого, точність роботи через те, що трансформатор сьомого і восьмого елементів І, другі входи яких струму, який використовується як датчик струму, з'єднані відповідно з виходами першого, другого і має нелінійну характеристику із-за насичення магтретього одновібраторів, а виходи підключені до нітопровода при вимірюванні струмів короткого першого, другого і третього входів четвертого замикання. елемента АБО відповідно, вихід якого з'єднаний з В основу корисної моделі поставлено задачу першим входом першого елемента І, входи другостворення пристрою для контролю ресурсу групи го, третього і четвертого лічильників імпульсів підповітряних високовольтних вимикачів, в якому за ключені відповідно до виходів дев'ятого, десятого і рахунок введення нових блоків та зв'язків між ними одинадцятого елементів І, другі входи яких з'єдназ'являється можливість знаходити лінійну залежні відповідно з виходами першого, другого і треність між вхідним і вихідним сигналами датчика тього одновібраторів, вихід диференціюючого струму при вимірюванні струмів короткого замиелемента підключений до першого входу четверкання в електричній мережі, що дозволяє підвищитого тригера, вихід якого з'єднаний з першим вхоти точність роботи пристрою. дом третього елемента АБО, другий вхід якого Поставлена задача досягається тим, що в підключений до виходу першого елемента І, а випристрій для контролю ресурсу групи повітряних хід з'єднаний зі входом першого формувача імпувисоковольтних вимикачів, що містить перший, льсів, вихід першого лічильника імпульсів підклюдругий і третій датчики струму, виходи яких з'єдчений до першого входу п'ятого елемента АБО, нані відповідно зі входами першого, другого і тредругий вхід якого з'єднаний з виходом другого тього компараторів і з аналоговими входами перелемента АБО, а вихід підключений до другого шого, другого і третього електронних ключів, входу четвертого тригера, виходи першого, другокеруючі входи яких підключені відповідно до перго і третього датчиків тиску з'єднані відповідно з шого, другого і третього входів першого елемента аналоговими входами четвертого, п'ятого і шостоАБО, виходи першого, другого і третього електго електронних ключів, керуючі входи яких підклюронних ключів з'єднані між собою, входи четверточені відповідно до першого, другого і третього виго і п'ятого компараторів підключені один до одноходів дешифратора, виходи четвертого, п'ятого і го, а виходи в свою чергу з'єднані відповідно з шостого електронних ключів з'єднані між собою і першими входами другого і третього тригерів, друпідключені до входів шостого і сьомого компаратогі входи яких, а також другі входи першого тригера рів, виходи яких з'єднані відповідно з першими і першого лічильника імпульсів підключені до вивходами другого і третього елементів І, другі входи ходу другого елемента АБО, перший вхід якого яких підключені до виходу першого тригера, а виз'єднаний з виходом блока установки нуля, другий ходи з'єднані відповідно з першими входами п'ятовхід підключений до виходу першого формувача го і шостого тригерів, другі входи яких підключені імпульсів, а третій вхід з'єднаний з виходом блока до виходу другого елемента АБО, виходи першого, затримки сигналу, вхід першого формувача імпудругого, третього, п'ятого і шостого тригерів з'єдльсів підключений до другого входу п'ятого елеменані відповідно з першим, другим, третім, четвернта І, перший вхід якого з'єднаний з виходом генетим і п'ятим входами першого функціонального ратора імпульсів, а вихід підключений до першого перетворювача, вихідна цифрова шина якого підквходу першого лічильника імпульсів і до перших лючена до першої вхідної цифрової шини цифровходів дев'ятого, десятого і одинадцятого елеменвого компаратора, вихід якого з'єднаний з другим тів І, виходи першого, другого і третього компаравходом першого елемента І та з входом блока торів з'єднані відповідно з першими входами двазатримки сигналу, друга вхідна цифрова шина надцятого, тринадцятого і чотирнадцятого цифрового компаратора підключена до вихідної елементів І, виходи яких підключені відповідно до цифрової шини цифрового комутатора, перша керуючих входів першого, другого і третього елеквхідна цифрова шина якого з'єднана з вихідною тронних ключів, а другі входи з'єднані відповідно з цифровою шиною другого функціонального перетпершим, другим і третім виходами дешифратора, ворювача, а друга вхідна цифрова шина та вхідна 9 14660 10 цифрова шина другого функціонального перетвомент АБО; 59 - перший лічильник імпульсів; 60 рювача підключені до вихідної цифрової шини другий функціональний перетворювач; 61 - цифпершого лічильника імпульсів, вихід диференціюровий комутатор; 62 - цифровий компаратор; 63 ючого елемента з'єднаний з першими входами п'ятий елемент АБО; 64 - четвертий тригер; 65, 66, шістнадцятого, сімнадцятого і вісімнадцятого еле67 - перший, другий і третій датчики комутації; 68, ментів І, виходи яких підключені відповідно до 69, 70 - перший, другий і третій одновібратори; 71, входів шостого, сьомого і восьмого лічильників 72, 73 - шостий, сьомий і восьмий елементи І; 74, імпульсів, виходи першого, другого і третього од75 - четвертий і шостий елементи АБО; 76 - дифеновібраторів з'єднані відповідно з другими входаренціюючий елемент; 77, 78, 79 - шістнадцятий, ми шістнадцятого, сімнадцятого і вісімнадцятого сімнадцятий і вісімнадцятий елементи І; 80, 81, 82 елементів І, виходи першого, другого і третього - шостий, сьомий і восьмий лічильники імпульсів; датчиків комутації через другий, третій і четвертий 83, 84, 85 - дев'ятий, десятий і одинадцятий елеформувачі імпульсів підключені відповідно до менти І; 86, 87, 88 - другий, третій і четвертий ліпершого, другого і третього входів сьомого елемечильники імпульсів, причому виходи першого 1, нта АБО, вихід якого з'єднаний з керуючим входом другого 2 і третього 3 датчиків струму з'єднані відцифрового комутатора, введено восьмий, дев'ятий повідно зі входами першого 4, другого 5 і третього і десятий компаратори, перший і другий елементи 6 компараторів і з аналоговими входами першого ВИКЛЮЧНЕ АБО, перший і другий масштабуючі 10, другого 11 і третього 12 електронних ключів, підсилювачі, сьомий, восьмий і дев'ятий електронкеруючі входи яких підключені відповідно до перні ключі, причому вихід першого електронного шого, другого і третього входів першого елемента ключа підключений до входів восьмого, дев'ятого і АБО 35, виходи першого 10, другого 11 і третього десятого компараторів, а також з'єднаний зі вхо12 електронних ключів з'єднані між собою, входи дами першого і другого масштабуючих підсилювачетвертого 36 і п'ятого 37 компараторів підключені чів та з аналоговим входом сьомого електронного один до одного, а виходи в свою чергу з'єднані ключа, виходи першого і другого масштабуючих відповідно з першими входами другого 43 і третьопідсилювачів підключені до аналогових входів вого 44тригерів, другі входи яких, а також другі вхосьмого і дев'ятого електронних ключів відповідно, ди першого тригера 42 і першого лічильника імпувиходи дев'ятого і десятого компараторів з'єднані льсів 59 підключені до виходу другого елемента відповідно з другими входами першого і другого АБО 58, перший вхід якого з'єднаний з виходом елементів ВИКЛЮЧНЕ АБО, перші входи яких відблока установки нуля 56, другий вхід підключений повідно підключені до виходів восьмого і дев'ятого до виходу першого формувача імпульсів 55, а трекомпараторів, а виходи з'єднані з керуючими вхотій вхід з'єднаний з виходом блока затримки сигдами сьомого і восьмого електронних ключів відналу 57, вхід першого формувача імпульсів 55 повідно, вихід десятого компаратора підключений підключений до другого входу п'ятого елемента І до керуючого входу дев'ятого електронного ключа, 52, перший вхід якого з'єднаний з виходом генеравихід якого, а також виходи сьомого і восьмого тора імпульсів 24, а вихід підключений до першого електронних ключів з'єднані з входом четвертого входу першого лічильника імпульсів 59 і до перкомпаратора. ших входів дев'ятого 83, десятого 84 і одинадцятоПристрій для контролю ресурсу групи повітряго 85 елементів І, виходи першого 4, другого 5 і них високовольтних вимикачів пояснюється крестретього 6 компараторів з'єднані відповідно з перленням, на якому зображена його структурна схешими входами дванадцятого 7, тринадцятого 8 і ма. чотирнадцятого 9 елементів І, виходи яких підклюНа схемі: 1, 2, 3 - перший, другий і третій датчені відповідно до керуючих входів першого 10, чики струму; 4, 5, 6 - перший, другий і третій комдругого 11 і третього 12 електронних ключів, а друпаратори; 7, 8, 9 - дванадцятий, тринадцятий і чогі входи з'єднані відповідно з першим, другим і тирнадцятий елементи І; 10, 11, 12 - перший, третім виходами дешифратора 28, перший і друдругий і третій електронні ключі; 13, 14, 15 - восьгий входи якого підключені відповідно до першого і мий, дев'ятий і десятий компаратори; 16, 17 - пердругого виходів п'ятого лічильника імпульсів 26, ший і другий елементи ВИКЛЮЧНЕ АБО; 18, 19 перший вхід якого з'єднаний з виходом п'ятнадцяперший і другий масштабуючі підсилювачі; 20, 21, того елемента І 25, а другий вхід підключений до 22 - сьомий, восьмий і дев'ятий електронні ключі; виходу другого елемента АБО 58, вихід першого 23 - елемент НІ; 24 - генератор імпульсів; 25 - п'ятелемента АБО 35 з'єднаний з першим входом надцятий елемент І; 26 - п'ятий лічильник імпульпершого тригера 42, вихід якого підключений до сів; 27 - четвертий елемент І; 28 - дешифратор; 29, входу елемента НІ 23, вихід якого з'єднаний з пе30, 31 - перший, другий і третій датчики тиску; 32, ршими входами п'ятнадцятого 25 та четвертого 27 33, 34 - четвертий, п'ятий і шостий електронні клюелементів І, вихід якого підключений до третього чі; 35 - перший елемент АБО; 36, 37, 38, 39 входу дешифратора 28, а другий вхід та вхід дичетвертий, п'ятий, шостий і сьомий компаратори; ференціюючого елемента 76 з'єднані з виходом 40, 41 - другий і третій елементи І; 42, 43, 44, 45, шостого елемента АБО 75, перший, другий і третій 46 - перший, другий, третій, п'ятий і шостий тригевходи якого підключені до виходів першого 65, ри; 47 - перший функціональний перетворювач; другого 66 і третього 67 датчиків комутації через 48, 49, 50 - другий, третій і четвертий формувачі перший 68, другий 69 і третій 70 одновібратори імпульсів; 51 - сьомий елемент АБО; 52, 53 - п'ятий відповідно, вихід генератора імпульсів 24 з'єднаі перший елементи І; 54 - третій елемент АБО; 55 ний з другим входом п'ятнадцятого елемента І 25, перший формувач імпульсів; 56 - блок установки перший, другий і третій виходи дешифратора підкнуля; 57 - блок затримки сигналу; 58 - другий елелючені відповідно до перших входів шостого 71, 11 14660 12 сьомого 72 і восьмого 73 елементів І, другі входи вого комутатора 61, вихід першого електронного яких з'єднані відповідно з виходами першого 68, ключа 10 підключений до входів восьмого 13, дедругого 69 і третього 70 одновібраторів, а виходи в'ятого 14 і десятого 15 компараторів, а також підключені до першого, другого і третього входів з'єднаний зі входами першого 18 і другого 19 масчетвертого елемента АБО 74 відповідно, вихід штабуючих підсилювачів та з аналоговим входом якого з'єднаний з першим входом першого елемесьомого електронного ключа 20, виходи першого нта І 53, входи другого 86, третього 87 і четвертого 18 і другого 19 масштабуючих підсилювачів підк88 лічильників імпульсів підключені відповідно до лючені до аналогових входів восьмого 21 і дев'ятовиходів дев'ятого 83, десятого 84 і одинадцятого го 22 електронних ключів відповідно, виходи дев'я85 елементів І, другі входи яких з'єднані відповідно того 14 і десятого 15 компараторів з'єднані з виходами першого 68, другого 69 і третього 70 відповідно з другими входами першого 16 і другого одновібраторів, вихід диференціюючого елемента 17 елементів ВИКЛЮЧНЕ АБО, перші входи яких 76 підключений до першого входу четвертого тривідповідно підключені до виходів восьмого 13 і гера 64, вихід якого з'єднаний з першим входом дев'ятого 14 компараторів, а виходи з'єднані з кетретього елемента АБО 54, другий вхід якого підкруючими входами сьомого 20 і восьмого 21 електлючений до виходу першого елемента І 53, а вихід ронних ключів відповідно, вихід десятого компараз'єднаний зі входом першого формувача імпульсів тора 15 підключений до керуючого входу дев'ятого 55, вихід першого лічильника імпульсів 59 підклюелектронного ключа 22, вихід якого, а також вихочений до першого входу п'ятого елемента АБО 63, ди сьомого 20 і восьмого 21 електронних ключів другий вхід якого з'єднаний з виходом другого з'єднані з входом четвертого компаратора 36. елемента АБО 58, а вихід підключений до другого Запропонований пристрій працює так. При повходу четвертого тригера 64, виходи першого 29, дачі напруги живлення на схему блок установки другого 30 і третього 31 датчиків тиску з'єднані нуля 56 коротким імпульсом через другий елемент відповідно з аналоговими входами четвертого 32, АБО 58 встановлює перший 42, другий 43, третій п'ятого 33 і шостого 34 електронних ключів, керую44, п'ятий 45, шостий 46 тригери, перший 59, п'ячі входи яких підключені відповідно до першого, тий 26 лічильники імпульсів, а також через п'ятий другого і третього виходів дешифратора 28, вихоелемент АБО 63 четвертий тригер 64 у нульовий ди четвертого 32, п'ятого 33 і шостого 34 електстан. Одночасно генератор імпульсів 24 починає ронних ключів з'єднані між собою і підключені до виробляти послідовність імпульсів, що через відквходів шостого 38 і сьомого 39 компараторів, виритий п'ятнадцятий елемент І 25 (перший тригер ходи яких з'єднані відповідно з першими входами 42 знаходиться в нульовому стані, тому на виході другого 40 і третього 41 елементів І, другі входи елемента НІ 23 присутній сигнал логічної одиниці) яких підключені до виходу першого тригера 42, а надходить у п'ятий лічильник імпульсів 26, під виходи з'єднані відповідно з першими входами впливом вихідних сигналів якого на першому, друп'ятого 45 і шостого 46 тригерів, другі входи яких гому і третьому виходах дешифратора 28 утворюпідключені до виходу другого елемента АБО 58, ються сигнали логічної одиниці, які чередуються. виходи першого 42, другого 43, третього 44, п'ятоНеобхідно відзначити, що даний пристрій дого 45 і шостого 46 тригерів з'єднані відповідно з зволяє контролювати комутаційний ресурс трьох першим, другим, третім, четвертим і п'ятим входаоднополюсних повітряних високовольтних вимиками першого функціонального перетворювача 47, чів. вихідна цифрова шина якого підключена до перЗазначимо, що в якості датчиків струму 1-3 вишої вхідної цифрової шини цифрового компаратокористовується трансформатори струму, вихідні ра 62, вихід якого з'єднаний з другим входом персигнали яких мають нелінійну залежність від їх шого елемента І 53 та з входом блока затримки вхідного сигналу. Для лінеаризації цих сигналів сигналу 57, друга вхідна цифрова шина цифрового використовуються блоки 13-22, в яких кусковокомпаратора 62 підключена до вихідної цифрової лінійна лінеаризація здійснюється по трьом діляншини цифрового комутатора 61, перша вхідна цикам кривої намагнічування. фрова шина якого з'єднана з вихідною цифровою Коли напруга, наприклад, з виходу датчика шиною другого функціонального перетворювача струму 1 досягає значення, пропорційного номіна60, а друга вхідна цифрова шина та вхідна цифрольному робочому струму, спрацьовує перший комва шина другого функціонального перетворювача паратор 4, сигнал логічної одиниці з виходу якого 60 підключені до вихідної цифрової шини першого поступає на перший вхід дванадцятого елемента І лічильника імпульсів 59, вихід диференціюючого 7, який періодично відкривається на певний час. елемента 76 з'єднаний з першими входами шістПри цьому на його виході з'являється сигнал логінадцятого 77, сімнадцятого 78 і вісімнадцятого 79 чної одиниці який через перший елемент АБО 35 елементів І, виходи яких підключені відповідно до поступає на перший вхід першого тригера 42, а входів шостого 80, сьомого 81 і восьмого 82 лічитакож на керуючий вхід першого електронного льників імпульсів, виходи першого 68, другого 69 і ключа 10 і відкриває його. третього 70 одновібраторів з'єднані відповідно з Коли напруга з виходу першого електронного другими входами шістнадцятого 77, сімнадцятого ключа 10 досягає значення, пропорційного номіна78 і вісімнадцятого 79 елементів І, виходи першого льному робочому струму, спрацьовує восьмий 65, другого 66 і третього 67 датчиків комутації чекомпаратор 13, що відповідає першій ділянці, з рез другий 48, третій 49 і четвертий 50 формувачі виходу якого сигнал логічної одиниці поступає на імпульсів підключені відповідно до першого, другоперший вхід першого елемента ВИКЛЮЧНЕ АБО го і третього входів сьомого елемента АБО 51, 16. При цьому на його виході формується сигнал вихід якого з'єднаний з керуючим входом цифрологічної одиниці, який подається на керуючий вхід 13 14660 14 сьомого електронного ключа 20, тим самим відк54 з'являється сигнал логічного нуля, п'ятий елериваючи його і дозволяючи проходження сигналу з мент І 52 закривається, а перший формувач імпувиходу датчика струму 1 на входи четвертого 36 і льсів 55 виробляє імпульс, який через другий елеп'ятого 37 компараторів. мент АБО 58 обнуляє перший лічильник імпульсів Якщо напруга, що пропорційна струму, зрос59. В момент, коли імпульс з виходу п'ятого елетає далі, то спрацьовують восьмий 13 і дев'ятий 14 мента І 52 надходить у лічильник імпульсів 59, компаратори, що відповідає другій ділянці хараквідкритий також і десятий елемент І 84, тому одитеристики датчика струму 1. При цьому на виході ничний імпульс подається також у третій лічильник першого елемента ВИКЛЮЧНЕ АБО 16 встановімпульсів 87, що свідчить про зменшення робочого люється сигнал логічного нуля, а на виході другого ресурсу другого вимикача на одиницю рахунку при елемента ВИКЛЮЧНЕ АБО 17 - сигнал логічної відключенні вимикачем струму, що не перевищує одиниці, який відкриває восьмий електронний значення номінального робочого струму. Після ключ 21. Значення напруги, пропорційної струму, описаних операцій на виході другого одновібратояке поступає на вхід першого масштабуючого підра 69 з'являється сигнал логічного нуля, робота силювача 18, на цій ділянці множиться на коефіцідешифратора 28 розблоковується і на його вихоєнт, що дозволяє отримати лінійну залежність між дах відновлюється чередування сигналів логічної вхідним і вихідним сигналами датчика струму 1 на одиниці. вибраній ділянці нелінійної характеристики перетЯкщо в електричній системі виникає струм коворення. Далі нове значення сигналу через восьроткого замикання, який необхідно відключити, мий електронний ключ 21 поступає на входи четнаприклад, за допомогою першого вимикача, на вертого 36 і п'ятого 37 компараторів. якому встановлені перший датчик струму 1, перЯкщо напруга з виходу датчика струму 1 ший датчик тиску 29 і перший датчик комутації 65, приймає ще більше значення, то сьомий 20 і восьто в цьому випадку на виході першого датчика мий 21 електронні ключі закриваються, а дев'ятий струму 1 з'являється постійна напруга, пропорційелектронний ключ 22 відкривається. При цьому на комутованому струму, яка подається на вхід значення сигналу множиться на інший коефіцієнт, першого компаратора 4. Оскільки поріг спрацьовув результаті чого на третій ділянці кривої намагнівання компаратора 4 лише незначно перевищує чування вхідний і вихідний сигнали датчика струму значення номінального робочого струму, що проті1 мають лінійну залежність. кає через вимикач, то на виході компаратора 4 В подальшому під величиною напруги, що відз'являється сигнал логічної одиниці, який подаєтьповідає струму на виході датчиків струму 1-3, буся на вхід дванадцятого елемента І 7. При співпадемо розуміти сигнал, який подається на входи данні цього сигналу із сигналом з виходу дешифчетвертого 36 і п'ятого 37 компараторів. ратора 28 на виході елемента І 7 з'являється Якщо будь-який з вимикачів (наприклад, друсигнал логічної одиниці, який через перший елегий, на якому встановлені другий датчик струму 2, мент АБО 35 встановлює в одиничний стан пердругий датчик тиску 30 і другий датчик комутації ший тригер 42, вихідним сигналом якого через 66) відключає коло зі струмом, значення якого не елемент НІ 23 закривається п'ятнадцятий елемент перевищує номінального робочого струму, то в І 25 і подача імпульсів від генератора імпульсів 24 цьому випадку на виході другого датчика комутації у п'ятий лічильник імпульсів 26 припиняється. При 66 з'являється сигнал логічної одиниці, який пецьому на першому виході дешифратора 28 зберіреднім фронтом запускає другий одновібратор 69, гається сигнал логічної одиниці, що підтримує у з виходу якого сигнал надходить на вхід шостого відкритому стані дванадцятий елемент І 7. Одноелемента АБО 75. З виходу останнього сигнал часно з виходу дванадцятого елемента І 7 сигнал логічної одиниці подається на другий вхід четверлогічної одиниці подається на керуючий вхід пертого елемента І 27, вихідний сигнал якого перевошого електронного ключа 10 і сигнал з виходу дить у стан логічного нуля всі виходи дешифратопершого датчика струму 1 надходить також на ра 28. Одночасно з виходу шостого елемента АБО входи четвертого 36 і п'ятого 37 компараторів. В 75 сигнал у вигляді короткого імпульсу через дизалежності від значення струму, що відключаєтьференціюючий елемент 76 надходить на вхід сьося, спрацьовують або обидва, або тільки четвермого лічильника імпульсів 81 через відкритий сімтий компаратор 36. При цьому встановлюються в надцятий елемент І 78 (на другому вході одиничний стан або і другий 43 і третій 44 тригери, сімнадцятого елемента І 78 присутній сигнал логіабо тільки другий тригер 43. Одразу ж після спрачної одиниці з виходу другого одновібратора 69), цювання тригерів інформація поступає на перший, який є лічильником механічного ресурсу вимикача, другий і третій входи першого функціонального що призводить до зменшення записаного в ньому перетворювача 47. ресурсу на одиницю, та на перший вхід четвертого Одночасно з цим з виходу датчика тиску 29 (на тригера 64 і встановлює його в одиничний стан. першому виході дешифратора 28 присутній сигнал При цьому на виході третього елемента АБО 54 логічної одиниці, що поступає на керуючий вхід з'являється сигнал логічної одиниці, що відкриває електронного ключа 32) сигнал постійної напруги п'ятий елемент І 52, дозволяючи проходження подається на входи компараторів 38 і 39, які маімпульсів від генератора імпульсів 24 у перший ють різні пороги спрацювання, і в залежності від лічильник імпульсів 59. Однак після проходження значення вихідного сигналу датчика тиску 29 одного імпульсу на першому виході лічильника 59 спрацьовує або тільки один компаратор 38 або з'являється сигнал логічної одиниці, який через обидва компаратори - 38 і 39, з виходів яких сигп'ятий елемент АБО 63 обнуляє четвертий тригер нали також поступають на четвертий і п'ятий входи 64. При цьому на виході третього елемента АБО функціонального перетворювача 47. В залежності 15 14660 16 від комбінації цих вхідних сигналів, а також від Зазначимо, що в такому циклі роботи в лічизначення комутованого струму, яке у вигляді цифльник механічного ресурсу вимикача 80 надходить рового коду подається на перший, другий і третій один імпульс. входи функціонального перетворювача 47, з вихоЯкщо в електричній мережі виникає ситуація, ду останнього різні значення цифрового коду, які коли струм короткого замикання протікає через відповідають різним значенням вагових коефіцієнодин вимикач, а відключається інший, то в цьому тів для визначення спрацювання комутаційного випадку запропонований пристрій також працює ресурсу вимикача з врахуванням не тільки значенкоректно. Припустимо, що аварійний струм протіня комутованого струму, а й значення тиску стискає через другий вимикач, значення струму запаненого повітря, подаються на вхід цифрового комм'ятовується в 42, 43 і 44 тригерах, але відбувапаратора 62. ється відключення третього вимикача. При цьому При цьому на вихідній цифровій шині першого вихідний сигнал із третього датчика комутації 67 лічильника імпульсів 59 встановлений нульовий переднім фронтом запускає третій одновібратор код, тому на виході цифрового компаратора 62 70. Оскільки на жодному з елементів І 71, 72, 73 не встановлюється сигнал логічної одиниці, який повідбувається збіг сигналів, то на виході елемента дається на вхід блока затримки сигналу 57 і на АБО 74 є присутнім сигнал логічного нуля, зате з другий вхід першого елемента І 53. Якщо струм виходу елемента АБО 75 прямуючий через дифекороткого замикання через вимикач пройшов, але ренціюючий елемент 76 імпульс встановлює в вимикач не відключився, то через деякий час з одиничний стан четвертий тригер 64, скидання виходу блока затримки сигналу 57 надходить сигякого відбувається після надходження в перший нал, який через другий елемент АБО 58 обнуляє лічильник імпульсів 59 одного імпульсу. Одночасперший 42, другий 43, третій 44, п'ятий 45 і шостий но цей же імпульс збільшує на одиницю рахунку 46 тригери і відновляється чередування одиничних значення коду, записаного в восьмому лічильнику сигналів на виходах дешифратора 28. Якщо ж пісімпульсів 82, який є лічильником механічного реля проходження струму короткого замикання через сурсу вимикача, що призводить до зменшення вимикач останній відключається, то спрацьовує записаного в ньому ресурсу на одиницю, та в четперший датчик комутації 65, вихідний сигнал якого вертому лічильнику імпульсів 88, тим самим збіпереднім фронтом запускає перший одновібратор льшуючи витрачений робочий ресурс третього 68, з виходу якого подається сигнал на другі входи вимикача. Після цього відновлюється вихідний дев'ятого 83 і шостого 71 елементів І. При цьому режим роботи пристрою. шостий елемент 171 відкривається (на його перЯкщо, наприклад, перший вимикач включаєтьшому вході присутній сигнал логічної одиниці з ся, а в електричній мережі присутнє коротке замипершого виходу дешифратора 28), з його виходу кання, то при ввімкненні вимикача на виході персигнал через четвертий елемент АБО 74 подаєтьшого датчика комутації 65 встановлюється сигнал ся на перший вхід першого елемента І 53, який логічного нуля, який поступає на вхід другого фовихідним сигналом через третій елемент АБО 54 рмувача імпульсів 48. При цьому на його виході відкриває п'ятий елемент І 52, тим самим дозвоформується сигнал логічної одиниці, який через ляючи проходження імпульсів від генератора імсьомий елемент АБО 51 подається на керуючий пульсів 24 у перший лічильник імпульсів 59. При вхід цифрового комутатора 61, що підключає вихіцьому в перший лічильник імпульсів 59 надходить дну цифрову шину першого лічильника імпульсів визначена кількість імпульсів, що відповідає зна59 до цифрового компаратора 62 через другий ченню струму та тиску стисненого повітря в мофункціональний перетворювач 60, в якому знамент комутації вимикача, у перерахуванні на відкчення струму, що встановлюється на виході перлючення номінального робочого струму вимикача. шого лічильника імпульсів 59 після вимкнення Після проходження визначеної кількості імпульсів першого вимикача системою релейного захисту, у перший лічильник імпульсів 59 на виході цифромножиться на коефіцієнт, яким враховується дового компаратора 62 з'являється сигнал логічної даткове спрацювання ресурсу вимикача, що виодиниці, що закриває елементи І 53 і 52, подача трачається згідно ресурсних характеристик на ввіімпульсів у перший лічильник імпульсів 59 припимкнення. Таким чином, в пристрої в такому циклі няється, а перший формувач імпульсів 55 вироброботи враховується спрацювання робочого ресуляє сигнал, що скидає всі тригери, а також лічильрсу групи вимикачів по ресурсним характеристиники імпульсів 26 і 59. У момент проходження кам на вмикання і вимикання при ввімкненні вимиімпульсів в перший лічильник імпульсів 59 дев'якачів на коротке замикання в електричній мережі. тий елемент І 83 відкритий і через нього імпульси Даний пристрій дозволяє визначати відпранадходять також у другий лічильник імпульсів 86, цьований ресурс більшої кількості вимикачів. Для збільшуючи значення записаного коду останнього. цього необхідно зробити відповідні зміни в п'ятому що свідчить про вичерпання ресурсу першого вилічильнику імпульсів 26 і дешифраторі 28, збільмикача на величину, яка відповідає значенню відшити кількість одновібраторів, ресурсних і механіключеного вимикачем струму при певному значенчних лічильників, формувачів імпульсів, компарані тиску стисненого повітря в перерахуванні на торів, а також відповідних логічних елементів І, номінальний робочий струм вимикача. Після цього АБО. на виході першого одновібратора 68 з'являється Кількість розрядів першого лічильника імпульсигнал логічного нуля, на виходах дешифратора сів 59, а також число тригерів вибирається в зале28 відновлюються сигнали логічної одиниці, що жності від діапазону вимірюваних струмів, тиску чередуються. стисненого повітря і від необхідного ступеня точності визначення витраченого вимикачем ресурсу. 17 14660 18 Тривалість імпульсу диференціюючого елемеЧас затримки сигналу в блоці затримки сигнанта 76 вибирається меншою тривалості імпульсу, лу 57 вибирається на порядок більше тривалості який формується генератором імпульсів 24. імпульсів одновібраторів. Тривалість імпульсів одновібраторів з прямим Кусково-лінійну лінеаризацію можна також динамічним входом 68, 69 і 70 та тривалість імпуздійснювати з використанням більшої кількості льсу формувачів імпульсів 48, 49 і 50 вибирається ділянок кривої намагнічування, для чого слід збібільшою часу повного заповнення імпульсами льшити кількість компараторів, елементів ВИпершого лічильника імпульсів 59. КЛЮЧНЕ АБО, елементів І, масштабуючих підсилювачів, а також електронних ключів. Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
