Установка для вдавлювання анкерів в слабкі гірські породи

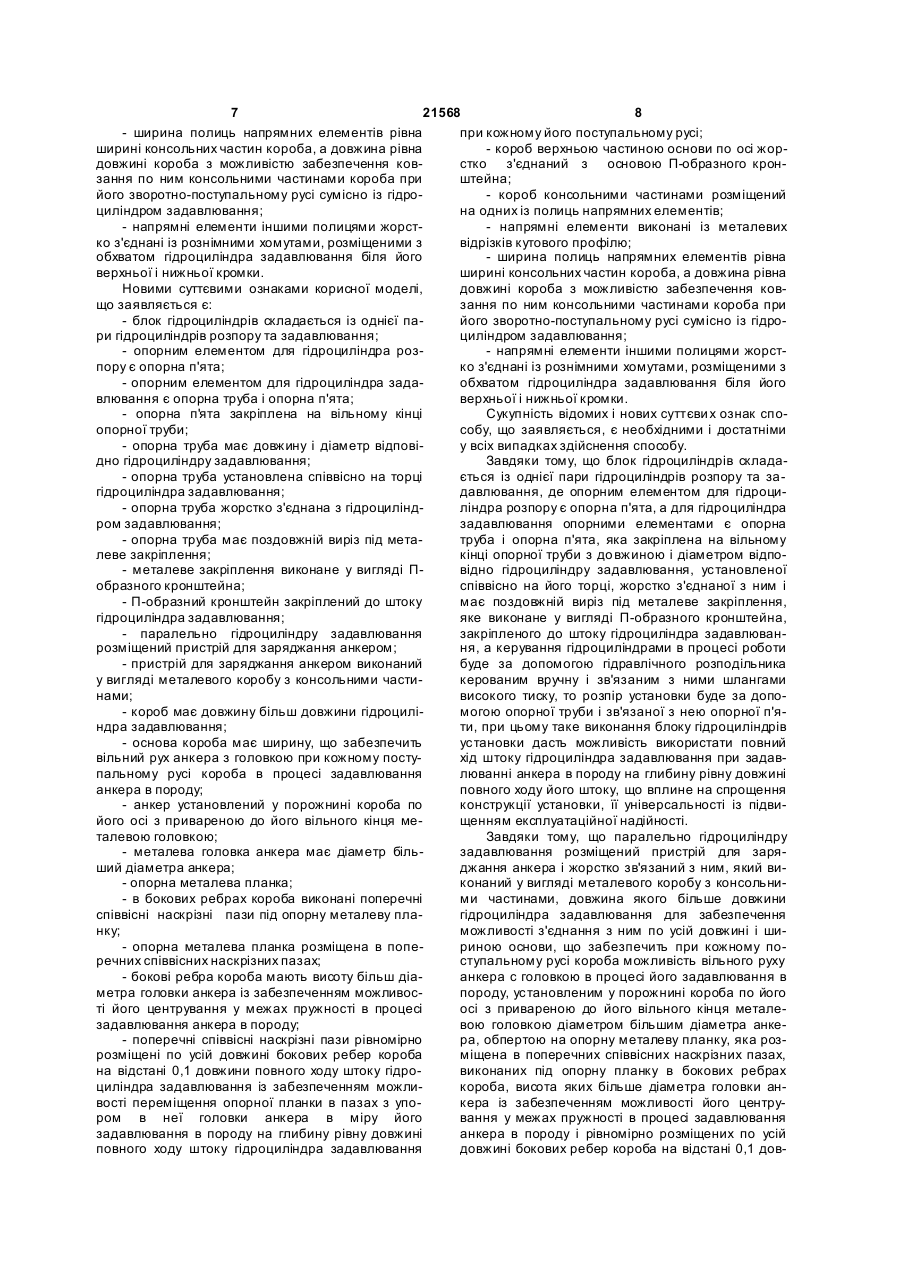

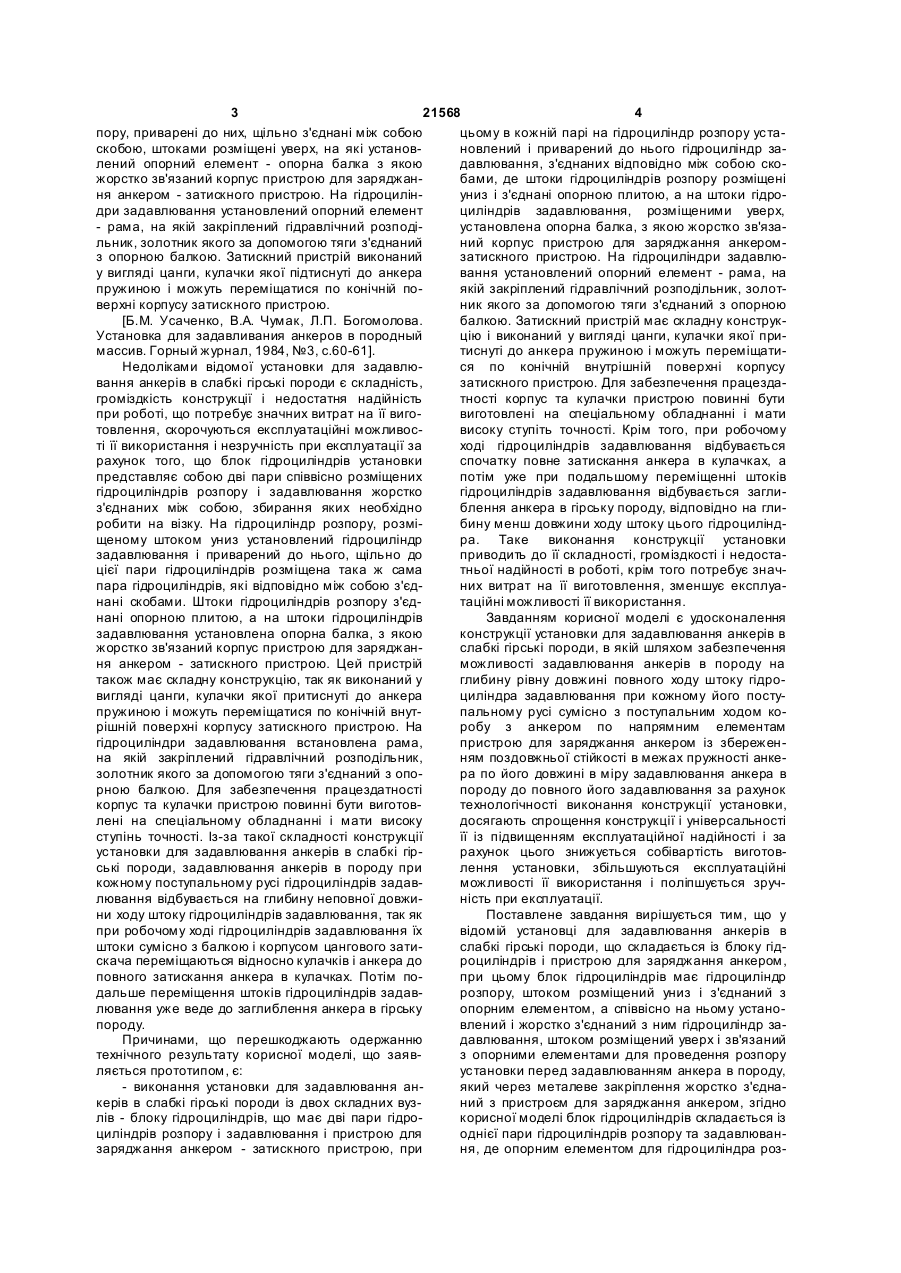

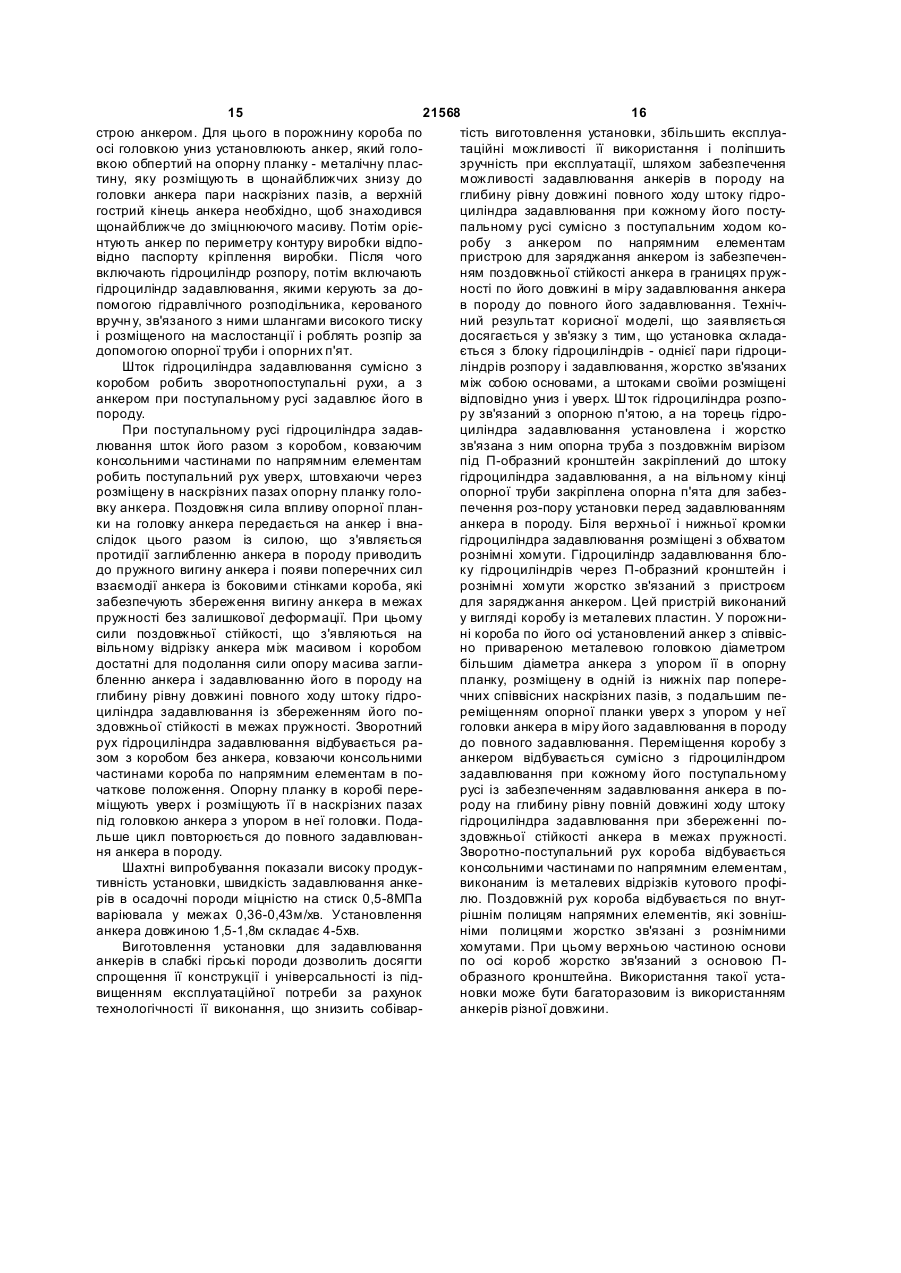

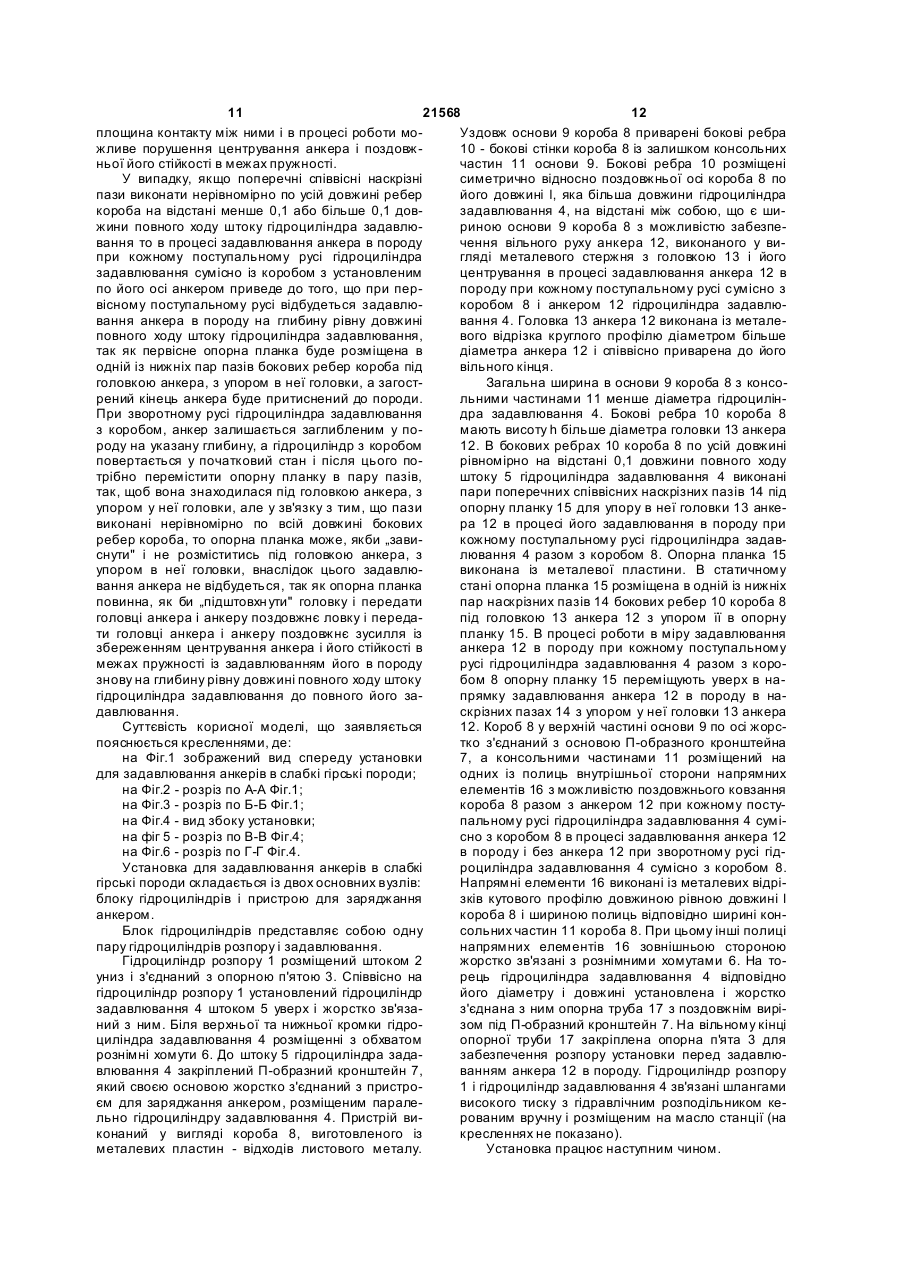

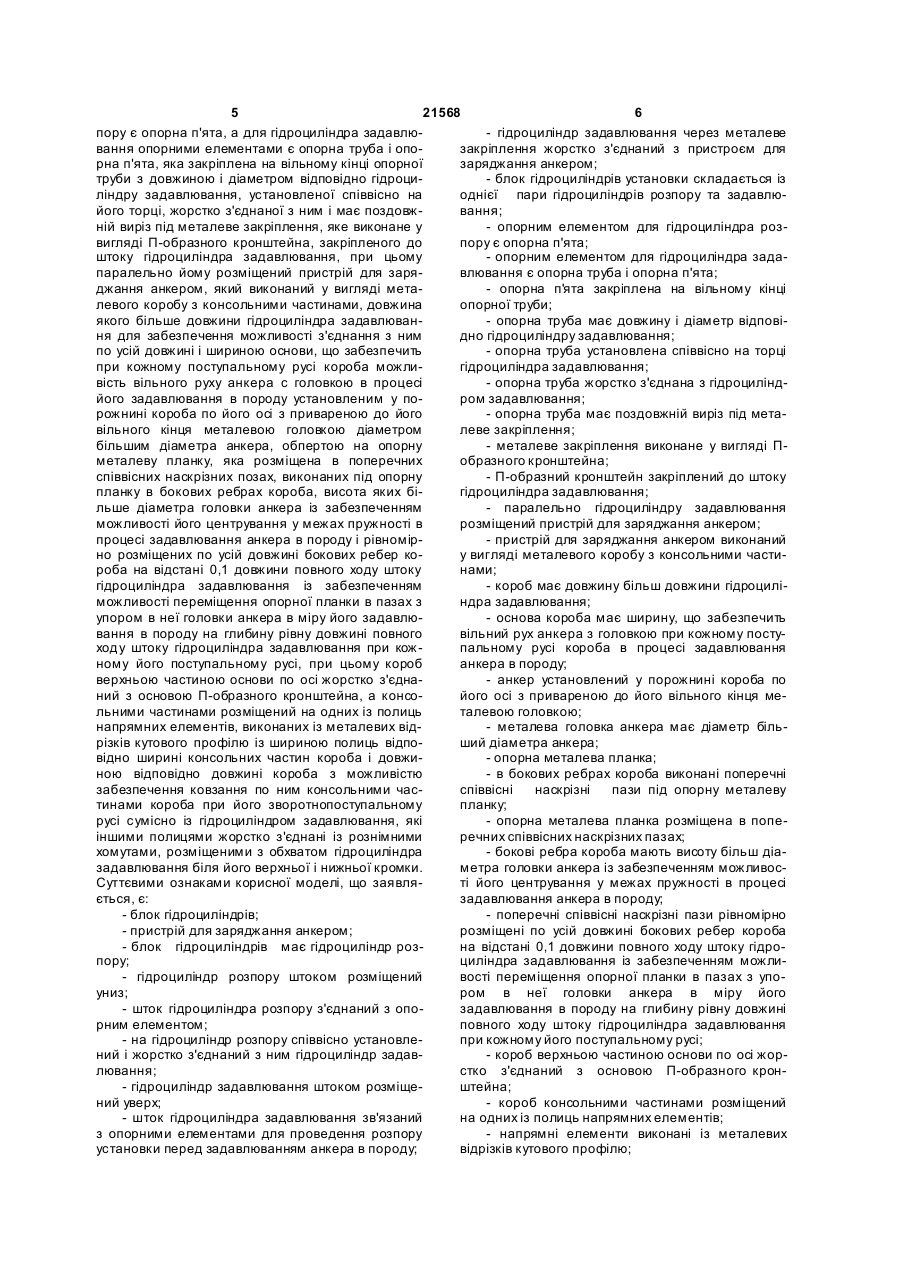

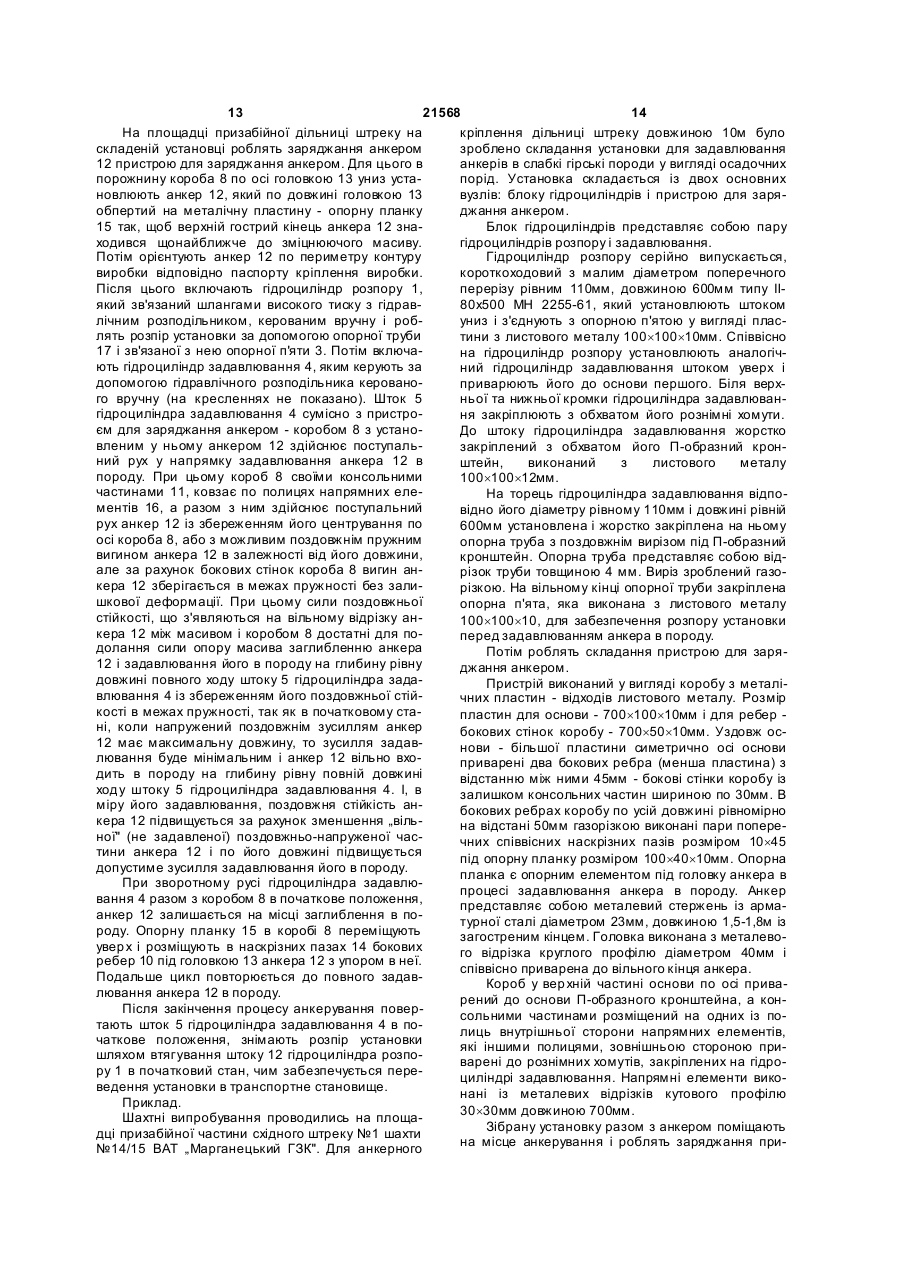

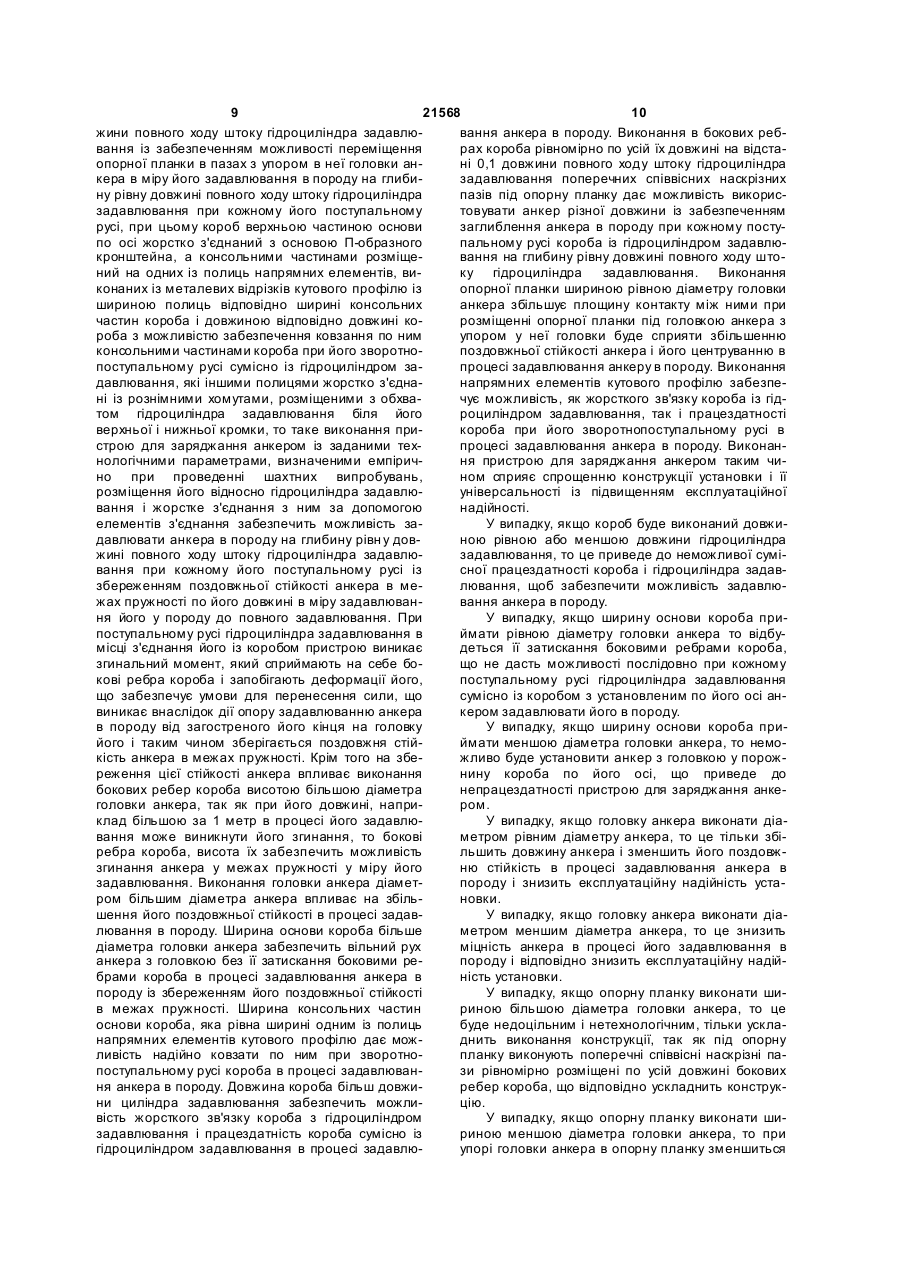

Установка для вдавлювання анкерів в слабкі гірські породи, що складається з блока гідроциліндрів і пристрою для заряджання анкером, при цьому блок гідроциліндрів має гідроциліндр розпору, штоком розміщений вниз і з'єднаний з опорним елементом, співвісно на ньому установлений і жорстко з'єднаний з ним гідроциліндр вдавлювання, штоком розміщений вверх і зв'язаний з опорними елементами для проведення розпору установки перед вдавлюванням анкера в породу, який через металеве кріплення жорстко з'єднаний з пристроєм для заряджання анкером, яка відрізняється тим, що блок гідроциліндрів складається з однієї пари гідроциліндрів розпору та вдавлювання, де опорним елементом для гідроциліндра розпору є опорна п'ята, а для гідроциліндра вдавлювання опорними елементами є опорна труба і опорна п'ята, яка кріплена на вільному кінці опорної труби з довжиною і діаметром відповідно гідроциліндру вдавлювання, установленої співвісно на його торці, жорстко з'єднаної з ним, і має поздовжній виріз під металеве кріплення, яке виконане у вигляді Пподібного кронштейна, кріпленого до штока гідроциліндра вдавлювання, при цьому паралельно йому розміщений пристрій для заряджання анкером, який виконаний у вигляді металевого короба U 2 (11) 1 3 21568 4 пору, приварені до них, щільно з'єднані між собою цьому в кожній парі на гідроциліндр розпору устаскобою, штоками розміщені уверх, на які установновлений і приварений до нього гідроциліндр залений опорний елемент - опорна балка з якою давлювання, з'єднаних відповідно між собою скожорстко зв'язаний корпус пристрою для заряджанбами, де штоки гідроциліндрів розпору розміщені ня анкером - затискного пристрою. На гідроцилінуниз і з'єднані опорною плитою, а на штоки гідродри задавлювання установлений опорний елемент циліндрів задавлювання, розміщеними уверх, - рама, на якій закріплений гідравлічний розподіустановлена опорна балка, з якою жорстко зв'язальник, золотник якого за допомогою тяги з'єднаний ний корпус пристрою для заряджання анкеромз опорною балкою. Затискний пристрій виконаний затискного пристрою. На гідроциліндри задавлюу вигляді цанги, кулачки якої підтиснуті до анкера вання установлений опорний елемент - рама, на пружиною і можуть переміщатися по конічній поякій закріплений гідравлічний розподільник, золотверхні корпусу затискного пристрою. ник якого за допомогою тяги з'єднаний з опорною [Б.М. Усаченко, В.А. Чумак, Л.П. Богомолова. балкою. Затискний пристрій має складну конструкУстановка для задавливания анкеров в породный цію і виконаний у вигляді цанги, кулачки якої примассив. Горный журнал, 1984, №3, с.60-61]. тиснуті до анкера пружиною і можуть переміщатиНедоліками відомої установки для задавлюся по конічній внутрішній поверхні корпусу вання анкерів в слабкі гірські породи є складність, затискного пристрою. Для забезпечення працездагроміздкість конструкції і недостатня надійність тності корпус та кулачки пристрою повинні бути при роботі, що потребує значних витрат на її виговиготовлені на спеціальному обладнанні і мати товлення, скорочуються експлуатаційні можливосвисоку ступіть точності. Крім того, при робочому ті її використання і незручність при експлуатації за ході гідроциліндрів задавлювання відбувається рахунок того, що блок гідроциліндрів установки спочатку повне затискання анкера в кулачках, а представляє собою дві пари співвісно розміщених потім уже при подальшому переміщенні штоків гідроциліндрів розпору і задавлювання жорстко гідроциліндрів задавлювання відбувається заглиз'єднаних між собою, збирання яких необхідно блення анкера в гірську породу, відповідно на глиробити на візку. На гідроциліндр розпору, розмібину менш довжини ходу штоку цього гідроциліндщеному штоком униз установлений гідроциліндр ра. Таке виконання конструкції установки задавлювання і приварений до нього, щільно до приводить до її складності, громіздкості і недостацієї пари гідроциліндрів розміщена така ж сама тньої надійності в роботі, крім того потребує значпара гідроциліндрів, які відповідно між собою з'єдних витрат на її виготовлення, зменшує експлуанані скобами. Штоки гідроциліндрів розпору з'єдтаційні можливості її використання. нані опорною плитою, а на штоки гідроциліндрів Завданням корисної моделі є удосконалення задавлювання установлена опорна балка, з якою конструкції установки для задавлювання анкерів в жорстко зв'язаний корпус пристрою для заряджанслабкі гірські породи, в якій шляхом забезпечення ня анкером - затискного пристрою. Цей пристрій можливості задавлювання анкерів в породу на також має складну конструкцію, так як виконаний у глибину рівну довжині повного ходу штоку гідровигляді цанги, кулачки якої притиснуті до анкера циліндра задавлювання при кожному його поступружиною і можуть переміщатися по конічній внутпальному русі сумісно з поступальним ходом корішній поверхні корпусу затискного пристрою. На робу з анкером по напрямним елементам гідроциліндри задавлювання встановлена рама, пристрою для заряджання анкером із збереженна якій закріплений гідравлічний розподільник, ням поздовжньої стійкості в межах пружності анкезолотник якого за допомогою тяги з'єднаний з опора по його довжині в міру задавлювання анкера в рною балкою. Для забезпечення працездатності породу до повного його задавлювання за рахунок корпус та кулачки пристрою повинні бути виготовтехнологічності виконання конструкції установки, лені на спеціальному обладнанні і мати високу досягають спрощення конструкції і універсальності ступінь точності. Із-за такої складності конструкції її із підвищенням експлуатаційної надійності і за установки для задавлювання анкерів в слабкі гіррахунок цього знижується собівартість виготовські породи, задавлювання анкерів в породу при лення установки, збільшуються експлуатаційні кожному поступальному русі гідроциліндрів задавможливості її використання і поліпшується зручлювання відбувається на глибину неповної довжиність при експлуатації. ни ходу штоку гідроциліндрів задавлювання, так як Поставлене завдання вирішується тим, що у при робочому ході гідроциліндрів задавлювання їх відомій установці для задавлювання анкерів в штоки сумісно з балкою і корпусом цангового затислабкі гірські породи, що складається із блоку гідскача переміщаються відносно кулачків і анкера до роциліндрів і пристрою для заряджання анкером, повного затискання анкера в кулачках. Потім попри цьому блок гідроциліндрів має гідроциліндр дальше переміщення штоків гідроциліндрів задаврозпору, штоком розміщений униз і з'єднаний з лювання уже веде до заглиблення анкера в гірську опорним елементом, а співвісно на ньому устанопороду. влений і жорстко з'єднаний з ним гідроциліндр заПричинами, що перешкоджають одержанню давлювання, штоком розміщений уверх і зв'язаний технічного результату корисної моделі, що заявз опорними елементами для проведення розпору ляється прототипом, є: установки перед задавлюванням анкера в породу, - виконання установки для задавлювання анякий через металеве закріплення жорстко з'єднакерів в слабкі гірські породи із двох складних вузний з пристроєм для заряджання анкером, згідно лів - блоку гідроциліндрів, що має дві пари гідрокорисної моделі блок гідроциліндрів складається із циліндрів розпору і задавлювання і пристрою для однієї пари гідроциліндрів розпору та задавлюванзаряджання анкером - затискного пристрою, при ня, де опорним елементом для гідроциліндра роз 5 21568 6 пору є опорна п'ята, а для гідроциліндра задавлю- гідроциліндр задавлювання через металеве вання опорними елементами є опорна труба і опозакріплення жорстко з'єднаний з пристроєм для рна п'ята, яка закріплена на вільному кінці опорної заряджання анкером; труби з довжиною і діаметром відповідно гідроци- блок гідроциліндрів установки складається із ліндру задавлювання, установленої співвісно на однієї пари гідроциліндрів розпору та задавлюйого торці, жорстко з'єднаної з ним і має поздовжвання; ній виріз під металеве закріплення, яке виконане у - опорним елементом для гідроциліндра розвигляді П-образного кронштейна, закріпленого до пору є опорна п'ята; штоку гідроциліндра задавлювання, при цьому - опорним елементом для гідроциліндра задапаралельно йому розміщений пристрій для зарявлювання є опорна труба і опорна п'ята; джання анкером, який виконаний у вигляді мета- опорна п'ята закріплена на вільному кінці левого коробу з консольними частинами, довжина опорної труби; якого більше довжини гідроциліндра задавлюван- опорна труба має довжину і діаметр відповіня для забезпечення можливості з'єднання з ним дно гідроциліндру задавлювання; по усій довжині і шириною основи, що забезпечить - опорна труба установлена співвісно на торці при кожному поступальному русі короба можлигідроциліндра задавлювання; вість вільного руху анкера с головкою в процесі - опорна труба жорстко з'єднана з гідроциліндйого задавлювання в породу установленим у пором задавлювання; рожнині короба по його осі з привареною до його - опорна труба має поздовжній виріз під метавільного кінця металевою головкою діаметром леве закріплення; більшим діаметра анкера, обпертою на опорну - металеве закріплення виконане у вигляді Пметалеву планку, яка розміщена в поперечних образного кронштейна; співвісних наскрізних позах, виконаних під опорну - П-образний кронштейн закріплений до штоку планку в бокових ребрах короба, висота яких бігідроциліндра задавлювання; льше діаметра головки анкера із забезпеченням - паралельно гідроциліндру задавлювання можливості його центрування у межах пружності в розміщений пристрій для заряджання анкером; процесі задавлювання анкера в породу і рівномір- пристрій для заряджання анкером виконаний но розміщених по усій довжині бокових ребер коу вигляді металевого коробу з консольними частироба на відстані 0,1 довжини повного ходу штоку нами; гідроциліндра задавлювання із забезпеченням - короб має довжину більш довжини гідроциліможливості переміщення опорної планки в пазах з ндра задавлювання; упором в неї головки анкера в міру його задавлю- основа короба має ширину, що забезпечить вання в породу на глибину рівну довжині повного вільний рух анкера з головкою при кожному постуходу штоку гідроциліндра задавлювання при кожпальному русі короба в процесі задавлювання ному його поступальному русі, при цьому короб анкера в породу; верхньою частиною основи по осі жорстко з'єдна- анкер установлений у порожнині короба по ний з основою П-образного кронштейна, а консойого осі з привареною до його вільного кінця мельними частинами розміщений на одних із полиць талевою головкою; напрямних елементів, виконаних із металевих від- металева головка анкера має діаметр більрізків кутового профілю із шириною полиць відпоший діаметра анкера; відно ширині консольних частин короба і довжи- опорна металева планка; ною відповідно довжині короба з можливістю - в бокових ребрах короба виконані поперечні забезпечення ковзання по ним консольними часспіввісні наскрізні пази під опорну металеву тинами короба при його зворотнопоступальному планку; русі сумісно із гідроциліндром задавлювання, які - опорна металева планка розміщена в попеіншими полицями жорстко з'єднані із рознімними речних співвісних наскрізних пазах; хомутами, розміщеними з обхватом гідроциліндра - бокові ребра короба мають висоту більш діазадавлювання біля його верхньої і нижньої кромки. метра головки анкера із забезпеченням можливосСуттєвими ознаками корисної моделі, що заявляті його центрування у межах пружності в процесі ється, є: задавлювання анкера в породу; - блок гідроциліндрів; - поперечні співвісні наскрізні пази рівномірно - пристрій для заряджання анкером; розміщені по усій довжині бокових ребер короба - блок гідроциліндрів має гідроциліндр розна відстані 0,1 довжини повного ходу штоку гідропору; циліндра задавлювання із забезпеченням можли- гідроциліндр розпору штоком розміщений вості переміщення опорної планки в пазах з упоуниз; ром в неї головки анкера в міру його - шток гідроциліндра розпору з'єднаний з опозадавлювання в породу на глибину рівну довжині рним елементом; повного ходу штоку гідроциліндра задавлювання - на гідроциліндр розпору співвісно установлепри кожному його поступальному русі; ний і жорстко з'єднаний з ним гідроциліндр задав- короб верхньою частиною основи по осі жорлювання; стко з'єднаний з основою П-образного крон- гідроциліндр задавлювання штоком розміщештейна; ний уверх; - короб консольними частинами розміщений - шток гідроциліндра задавлювання зв'язаний на одних із полиць напрямних елементів; з опорними елементами для проведення розпору - напрямні елементи виконані із металевих установки перед задавлюванням анкера в породу; відрізків кутового профілю; 7 21568 8 - ширина полиць напрямних елементів рівна при кожному його поступальному русі; ширині консольних частин короба, а довжина рівна - короб верхньою частиною основи по осі жордовжині короба з можливістю забезпечення ковстко з'єднаний з основою П-образного кронзання по ним консольними частинами короба при штейна; його зворотно-поступальному русі сумісно із гідро- короб консольними частинами розміщений циліндром задавлювання; на одних із полиць напрямних елементів; - напрямні елементи іншими полицями жорст- напрямні елементи виконані із металевих ко з'єднані із рознімними хомутами, розміщеними з відрізків кутового профілю; обхватом гідроциліндра задавлювання біля його - ширина полиць напрямних елементів рівна верхньої і нижньої кромки. ширині консольних частин короба, а довжинарівна Новими суттєвими ознаками корисної моделі, довжині короба з можливістю забезпечення ковщо заявляється є: зання по ним консольними частинами короба при - блок гідроциліндрів складається із однієї пайого зворотно-поступальному русі сумісно із гідрори гідроциліндрів розпору та задавлювання; циліндром задавлювання; - опорним елементом для гідроциліндра роз- напрямні елементи іншими полицями жорстпору є опорна п'ята; ко з'єднані із рознімними хомутами, розміщеними з - опорним елементом для гідроциліндра задаобхватом гідроциліндра задавлювання біля його влювання є опорна труба і опорна п'ята; верхньої і нижньої кромки. - опорна п'ята закріплена на вільному кінці Сукупність відомих і нових суттєви х ознак споопорної труби; собу, що заявляється, є необхідними і достатніми - опорна труба має довжину і діаметр відповіу всіх випадках здійснення способу. дно гідроциліндру задавлювання; Завдяки тому, що блок гідроциліндрів склада- опорна труба установлена співвісно на торці ється із однієї пари гідроциліндрів розпору та загідроциліндра задавлювання; давлювання, де опорним елементом для гідроци- опорна труба жорстко з'єднана з гідроциліндліндра розпору є опорна п'ята, а для гідроциліндра ром задавлювання; задавлювання опорними елементами є опорна - опорна труба має поздовжній виріз під метатруба і опорна п'ята, яка закріплена на вільному леве закріплення; кінці опорної труби з до вжиною і діаметром відпо- металеве закріплення виконане у вигляді Пвідно гідроциліндру задавлювання, установленої образного кронштейна; співвісно на його торці, жорстко з'єднаної з ним і - П-образний кронштейн закріплений до штоку має поздовжній виріз під металеве закріплення, гідроциліндра задавлювання; яке виконане у вигляді П-образного кронштейна, - паралельно гідроциліндру задавлювання закріпленого до штоку гідроциліндра задавлюванрозміщений пристрій для заряджання анкером; ня, а керування гідроциліндрами в процесі роботи - пристрій для заряджання анкером виконаний буде за допомогою гідравлічного розподільника у вигляді металевого коробу з консольними частикерованим вручну і зв'язаним з ними шлангами нами; високого тиску, то розпір установки буде за допо- короб має довжину більш довжини гідроцилімогою опорної труби і зв'язаної з нею опорної п'яндра задавлювання; ти, при цьому таке виконання блоку гідроциліндрів - основа короба має ширину, що забезпечить установки дасть можливість використати повний вільний рух анкера з головкою при кожному постухід штоку гідроциліндра задавлювання при задавпальному русі короба в процесі задавлювання люванні анкера в породу на глибину рівну довжині анкера в породу; повного ходу його штоку, що вплине на спрощення - анкер установлений у порожнині короба по конструкції установки, її універсальності із підвийого осі з привареною до його вільного кінця мещенням експлуатаційної надійності. талевою головкою; Завдяки тому, що паралельно гідроциліндру - металева головка анкера має діаметр більзадавлювання розміщений пристрій для заряший діаметра анкера; джання анкера і жорстко зв'язаний з ним, який ви- опорна металева планка; конаний у вигляді металевого коробу з консольни- в бокових ребрах короба виконані поперечні ми частинами, довжина якого більше довжини співвісні наскрізні пази під опорну металеву плагідроциліндра задавлювання для забезпечення нку; можливості з'єднання з ним по усій довжині і ши- опорна металева планка розміщена в попериною основи, що забезпечить при кожному поречних співвісних наскрізних пазах; ступальному русі короба можливість вільного руху - бокові ребра короба мають висоту більш діаанкера с головкою в процесі його задавлювання в метра головки анкера із забезпеченням можливоспороду, установленим у порожнині короба по його ті його центрування у межах пружності в процесі осі з привареною до його вільного кінця металезадавлювання анкера в породу; вою головкою діаметром більшим діаметра анке- поперечні співвісні наскрізні пази рівномірно ра, обпертою на опорну металеву планку, яка розрозміщені по усій довжині бокових ребер короба міщена в поперечних співвісних наскрізних пазах, на відстані 0,1 довжини повного ходу штоку гідровиконаних під опорну планку в бокових ребрах циліндра задавлювання із забезпеченням можликороба, висота яких більше діаметра головки анвості переміщення опорної планки в пазах з упокера із забезпеченням можливості його центруром в неї головки анкера в міру його вання у межах пружності в процесі задавлювання задавлювання в породу на глибину рівну довжині анкера в породу і рівномірно розміщених по усій повного ходу штоку гідроциліндра задавлювання довжині бокових ребер короба на відстані 0,1 дов 9 21568 10 жини повного ходу штоку гідроциліндра задавлювання анкера в породу. Виконання в бокових ребвання із забезпеченням можливості переміщення рах короба рівномірно по усій їх довжині на відстаопорної планки в пазах з упором в неї головки анні 0,1 довжини повного ходу штоку гідроциліндра кера в міру його задавлювання в породу на глибизадавлювання поперечних співвісних наскрізних ну рівну довжині повного ходу штоку гідроциліндра пазів під опорну планку дає можливість викорисзадавлювання при кожному його поступальному товувати анкер різної довжини із забезпеченням русі, при цьому короб верхньою частиною основи заглиблення анкера в породу при кожному поступо осі жорстко з'єднаний з основою П-образного пальному русі короба із гідроциліндром задавлюкронштейна, а консольними частинами розміщевання на глибину рівну довжині повного ходу штоний на одних із полиць напрямних елементів, вику гідроциліндра задавлювання. Виконання конаних із металевих відрізків кутового профілю із опорної планки шириною рівною діаметру головки шириною полиць відповідно ширині консольних анкера збільшує площину контакту між ними при частин короба і довжиною відповідно довжині корозміщенні опорної планки під головкою анкера з роба з можливістю забезпечення ковзання по ним упором у неї головки буде сприяти збільшенню консольними частинами короба при його зворотнопоздовжньої стійкості анкера і його центруванню в поступальному русі сумісно із гідроциліндром запроцесі задавлювання анкеру в породу. Виконання давлювання, які іншими полицями жорстко з'єднанапрямних елементів кутового профілю забезпені із рознімними хомутами, розміщеними з обхвачує можливість, як жорсткого зв'язку короба із гідтом гідроциліндра задавлювання біля його роциліндром задавлювання, так і працездатності верхньої і нижньої кромки, то таке виконання прикороба при його зворотнопоступальному русі в строю для заряджання анкером із заданими техпроцесі задавлювання анкера в породу. Виконаннологічними параметрами, визначеними емпіричня пристрою для заряджання анкером таким чино при проведенні шахтних випробувань, ном сприяє спрощенню конструкції установки і її розміщення його відносно гідроциліндра задавлюуніверсальності із підвищенням експлуатаційної вання і жорстке з'єднання з ним за допомогою надійності. елементів з'єднання забезпечить можливість заУ випадку, якщо короб буде виконаний довжидавлювати анкера в породу на глибину рівн у довною рівною або меншою довжини гідроциліндра жині повного ходу штоку гідроциліндра задавлюзадавлювання, то це приведе до неможливої сумівання при кожному його поступальному русі із сної працездатності короба і гідроциліндра задавзбереженням поздовжньої стійкості анкера в мелювання, щоб забезпечити можливість задавлюжах пружності по його довжині в міру задавлюванвання анкера в породу. ня його у породу до повного задавлювання. При У випадку, якщо ширину основи короба припоступальному русі гідроциліндра задавлювання в ймати рівною діаметру головки анкера то відбумісці з'єднання його із коробом пристрою виникає деться її затискання боковими ребрами короба, згинальний момент, який сприймають на себе бощо не дасть можливості послідовно при кожному кові ребра короба і запобігають деформації його, поступальному русі гідроциліндра задавлювання що забезпечує умови для перенесення сили, що сумісно із коробом з установленим по його осі анвиникає внаслідок дії опору задавлюванню анкера кером задавлювати його в породу. в породу від загостреного його кінця на головку У випадку, якщо ширину основи короба прийого і таким чином зберігається поздовжня стійймати меншою діаметра головки анкера, то немокість анкера в межах пружності. Крім того на збежливо буде установити анкер з головкою у порожреження цієї стійкості анкера впливає виконання нину короба по його осі, що приведе до бокових ребер короба висотою більшою діаметра непрацездатності пристрою для заряджання анкеголовки анкера, так як при його довжині, наприром. клад більшою за 1 метр в процесі його задавлюУ випадку, якщо головку анкера виконати діавання може виникнути його згинання, то бокові метром рівним діаметру анкера, то це тільки збіребра короба, висота їх забезпечить можливість льшить довжину анкера і зменшить його поздовжзгинання анкера у межах пружності у міру його ню стійкість в процесі задавлювання анкера в задавлювання. Виконання головки анкера діаметпороду і знизить експлуатаційну надійність устаром більшим діаметра анкера впливає на збільновки. шення його поздовжньої стійкості в процесі задавУ випадку, якщо головку анкера виконати діалювання в породу. Ширина основи короба більше метром меншим діаметра анкера, то це знизить діаметра головки анкера забезпечить вільний рух міцність анкера в процесі його задавлювання в анкера з головкою без її затискання боковими репороду і відповідно знизить експлуатаційну надійбрами короба в процесі задавлювання анкера в ність установки. породу із збереженням його поздовжньої стійкості У випадку, якщо опорну планку виконати шив межах пружності. Ширина консольних частин риною більшою діаметра головки анкера, то це основи короба, яка рівна ширині одним із полиць буде недоцільним і нетехнологічним, тільки ускланапрямних елементів кутового профілю дає можднить виконання конструкції, так як під опорну ливість надійно ковзати по ним при зворотнопланку виконують поперечні співвісні наскрізні папоступальному русі короба в процесі задавлюванзи рівномірно розміщені по усій довжині бокових ня анкера в породу. Довжина короба більш довжиребер короба, що відповідно ускладнить конструкни циліндра задавлювання забезпечить можлицію. вість жорсткого зв'язку короба з гідроциліндром У випадку, якщо опорну планку виконати шизадавлювання і працездатність короба сумісно із риною меншою діаметра головки анкера, то при гідроциліндром задавлювання в процесі задавлюупорі головки анкера в опорну планку зменшиться 11 21568 12 площина контакту між ними і в процесі роботи моУздовж основи 9 короба 8 приварені бокові ребра жливе порушення центрування анкера і поздовж10 - бокові стінки короба 8 із залишком консольних ньої його стійкості в межах пружності. частин 11 основи 9. Бокові ребра 10 розміщені У випадку, якщо поперечні співвісні наскрізні симетрично відносно поздовжньої осі короба 8 по пази виконати нерівномірно по усій довжині ребер його довжині l, яка більша довжини гідроциліндра короба на відстані менше 0,1 або більше 0,1 довзадавлювання 4, на відстані між собою, що є шижини повного ходу штоку гідроциліндра задавлюриною основи 9 короба 8 з можливістю забезпевання то в процесі задавлювання анкера в породу чення вільного руху анкера 12, виконаного у випри кожному поступальному русі гідроциліндра гляді металевого стержня з головкою 13 і його задавлювання сумісно із коробом з установленим центрування в процесі задавлювання анкера 12 в по його осі анкером приведе до того, що при перпороду при кожному поступальному русі сумісно з вісному поступальному русі відбудеться задавлюкоробом 8 і анкером 12 гідроциліндра задавлювання анкера в породу на глибину рівну довжині вання 4. Головка 13 анкера 12 виконана із металеповного ходу штоку гідроциліндра задавлювання, вого відрізка круглого профілю діаметром більше так як первісне опорна планка буде розміщена в діаметра анкера 12 і співвісно приварена до його одній із нижніх пар пазів бокових ребер короба під вільного кінця. головкою анкера, з упором в неї головки, а загостЗагальна ширина в основи 9 короба 8 з консорений кінець анкера буде притиснений до породи. льними частинами 11 менше діаметра гідроцилінПри зворотному русі гідроциліндра задавлювання дра задавлювання 4. Бокові ребра 10 короба 8 з коробом, анкер залишається заглибленим у помають висоту h більше діаметра головки 13 анкера роду на указану глибину, а гідроциліндр з коробом 12. В бокових ребрах 10 короба 8 по усій довжині повертається у початковий стан і після цього порівномірно на відстані 0,1 довжини повного ходу трібно перемістити опорну планку в пару пазів, штоку 5 гідроциліндра задавлювання 4 виконані так, щоб вона знаходилася під головкою анкера, з пари поперечних співвісних наскрізних пазів 14 під упором у неї головки, але у зв'язку з тим, що пази опорну планку 15 для упору в неї головки 13 анкевиконані нерівномірно по всій довжині бокових ра 12 в процесі його задавлювання в породу при ребер короба, то опорна планка може, якби „завикожному поступальному русі гідроциліндра задавснути" і не розміститись під головкою анкера, з лювання 4 разом з коробом 8. Опорна планка 15 упором в неї головки, внаслідок цього задавлювиконана із металевої пластини. В статичному вання анкера не відбудеться, так як опорна планка стані опорна планка 15 розміщена в одній із нижніх повинна, як би „підштовхн ути" головку і передати пар наскрізних пазів 14 бокових ребер 10 короба 8 головці анкера і анкеру поздовжнє ловку і передапід головкою 13 анкера 12 з упором її в опорну ти головці анкера і анкеру поздовжнє зусилля із планку 15. В процесі роботи в міру задавлювання збереженням центрування анкера і його стійкості в анкера 12 в породу при кожному поступальному межах пружності із задавлюванням його в породу русі гідроциліндра задавлювання 4 разом з корознову на глибину рівну довжині повного ходу штоку бом 8 опорну планку 15 переміщують уверх в нагідроциліндра задавлювання до повного його запрямку задавлювання анкера 12 в породу в надавлювання. скрізних пазах 14 з упором у неї головки 13 анкера Суттєвість корисної моделі, що заявляється 12. Короб 8 у верхній частині основи 9 по осі жорспояснюється кресленнями, де: тко з'єднаний з основою П-образного кронштейна на Фіг.1 зображений вид спереду установки 7, а консольними частинами 11 розміщений на для задавлювання анкерів в слабкі гірські породи; одних із полиць внутрішньої сторони напрямних на Фіг.2 - розріз по А-А Фіг.1; елементів 16 з можливістю поздовжнього ковзання на Фіг.3 - розріз по Б-Б Фіг.1; короба 8 разом з анкером 12 при кожному постуна Фіг.4 - вид збоку установки; пальному русі гідроциліндра задавлювання 4 суміна фіг 5 - розріз по В-В Фіг.4; сно з коробом 8 в процесі задавлювання анкера 12 на Фіг.6 - розріз по Г-Г Фіг.4. в породу і без анкера 12 при зворотному русі гідУстановка для задавлювання анкерів в слабкі роциліндра задавлювання 4 сумісно з коробом 8. гірські породи складається із двох основних вузлів: Напрямні елементи 16 виконані із металевих відріблоку гідроциліндрів і пристрою для заряджання зків кутового профілю довжиною рівною довжині l анкером. короба 8 і шириною полиць відповідно ширині конБлок гідроциліндрів представляє собою одну сольних частин 11 короба 8. При цьому інші полиці пару гідроциліндрів розпору і задавлювання. напрямних елементів 16 зовнішньою стороною Гідроциліндр розпору 1 розміщений штоком 2 жорстко зв'язані з рознімними хомутами 6. На тоуниз і з'єднаний з опорною п'ятою 3. Співвісно на рець гідроциліндра задавлювання 4 відповідно гідроциліндр розпору 1 установлений гідроциліндр його діаметру і довжині установлена і жорстко задавлювання 4 штоком 5 уверх і жорстко зв'язаз'єднана з ним опорна труба 17 з поздовжнім виріний з ним. Біля верхньої та нижньої кромки гідрозом під П-образний кронштейн 7. На вільному кінці циліндра задавлювання 4 розміщенні з обхватом опорної труби 17 закріплена опорна п'ята 3 для рознімні хомути 6. До штоку 5 гідроциліндра задазабезпечення розпору установки перед задавлювлювання 4 закріплений П-образний кронштейн 7, ванням анкера 12 в породу. Гідроциліндр розпору який своєю основою жорстко з'єднаний з пристро1 і гідроциліндр задавлювання 4 зв'язані шлангами єм для заряджання анкером, розміщеним паралевисокого тиску з гідравлічним розподільником кельно гідроциліндру задавлювання 4. Пристрій вированим вручну і розміщеним на масло станції (на конаний у вигляді короба 8, виготовленого із кресленнях не показано). металевих пластин - відходів листового металу. Установка працює наступним чином. 13 21568 14 На площадці призабійної дільниці штреку на кріплення дільниці штреку довжиною 10м було складеній установці роблять заряджання анкером зроблено складання установки для задавлювання 12 пристрою для заряджання анкером. Для цього в анкерів в слабкі гірські породи у вигляді осадочних порожнину короба 8 по осі головкою 13 униз устапорід. Установка складається із двох основних новлюють анкер 12, який по довжині головкою 13 вузлів: блоку гідроциліндрів і пристрою для заряобпертий на металічну пластину - опорну планку джання анкером. 15 так, щоб верхній гострий кінець анкера 12 знаБлок гідроциліндрів представляє собою пару ходився щонайближче до зміцнюючого масиву. гідроциліндрів розпору і задавлювання. Потім орієнтують анкер 12 по периметру контуру Гідроциліндр розпору серійно випускається, виробки відповідно паспорту кріплення виробки. короткоходовий з малим діаметром поперечного Після цього включають гідроциліндр розпору 1, перерізу рівним 110мм, довжиною 600мм типу IIякий зв'язаний шлангами високого тиску з гідрав80х500 МН 2255-61, який установлюють штоком лічним розподільником, керованим вручну і робуниз і з'єднують з опорною п'ятою у вигляді пласлять розпір установки за допомогою опорної труби тини з листового металу 100´100´10мм. Співвісно 17 і зв'язаної з нею опорної п'яти 3. Потім включана гідроциліндр розпору установлюють аналогічють гідроциліндр задавлювання 4, яким керують за ний гідроциліндр задавлювання штоком уверх і допомогою гідравлічного розподільника керованоприварюють його до основи першого. Біля верхго вручну (на кресленнях не показано). Шток 5 ньої та нижньої кромки гідроциліндра задавлювангідроциліндра задавлювання 4 сумісно з пристроня закріплюють з обхватом його рознімні хомути. єм для заряджання анкером - коробом 8 з устаноДо штоку гідроциліндра задавлювання жорстко вленим у ньому анкером 12 здійснює поступальзакріплений з обхватом його П-образний кронний рух у напрямку задавлювання анкера 12 в штейн, виконаний з листового металу породу. При цьому короб 8 своїми консольними 100´100´12мм. частинами 11, ковзає по полицях напрямних елеНа торець гідроциліндра задавлювання відпоментів 16, а разом з ним здійснює поступальний відно його діаметру рівному 110мм і довжині рівній рух анкер 12 із збереженням його центрування по 600мм установлена і жорстко закріплена на ньому осі короба 8, або з можливим поздовжнім пружним опорна труба з поздовжнім вирізом під П-образний вигином анкера 12 в залежності від його довжини, кронштейн. Опорна труба представляє собою відале за рахунок бокових стінок короба 8 вигин анрізок труби товщиною 4 мм. Виріз зроблений газокера 12 зберігається в межах пружності без залирізкою. На вільному кінці опорної труби закріплена шкової деформації. При цьому сили поздовжньої опорна п'ята, яка виконана з листового металу стійкості, що з'являються на вільному відрізку ан100´100´10, для забезпечення розпору установки кера 12 між масивом і коробом 8 достатні для поперед задавлюванням анкера в породу. долання сили опору масива заглибленню анкера Потім роблять складання пристрою для заря12 і задавлювання його в породу на глибину рівну джання анкером. довжині повного ходу штоку 5 гідроциліндра задаПристрій виконаний у вигляді коробу з металівлювання 4 із збереженням його поздовжньої стійчних пластин - відходів листового металу. Розмір кості в межах пружності, так як в початковому стапластин для основи - 700´100´10мм і для ребер ні, коли напружений поздовжнім зусиллям анкер бокових стінок коробу - 700´50´10мм. Уздовж ос12 має максимальну довжину, то зусилля задавнови - більшої пластини симетрично осі основи лювання буде мінімальним і анкер 12 вільно вхоприварені два бокових ребра (менша пластина) з дить в породу на глибину рівну повній довжині відстанню між ними 45мм - бокові стінки коробу із ходу штоку 5 гідроциліндра задавлювання 4. І, в залишком консольних частин шириною по 30мм. В міру його задавлювання, поздовжня стійкість анбокових ребрах коробу по усій довжині рівномірно кера 12 підвищується за рахунок зменшення „вільна відстані 50мм газорізкою виконані пари попереної" (не задавленої) поздовжньо-напруженої часчних співвісних наскрізних пазів розміром 10´45 тини анкера 12 і по його довжині підвищується під опорну планку розміром 100´40´10мм. Опорна допустиме зусилля задавлювання його в породу. планка є опорним елементом під головку анкера в При зворотному русі гідроциліндра задавлюпроцесі задавлювання анкера в породу. Анкер вання 4 разом з коробом 8 в початкове положення, представляє собою металевий стержень із армаанкер 12 залишається на місці заглиблення в потурної сталі діаметром 23мм, довжиною 1,5-1,8м із роду. Опорну планку 15 в коробі 8 переміщують загостреним кінцем. Головка виконана з металевоувер х і розміщують в наскрізних пазах 14 бокових го відрізка круглого профілю діаметром 40мм і ребер 10 під головкою 13 анкера 12 з упором в неї. співвісно приварена до вільного кінця анкера. Подальше цикл повторюється до повного задавКороб у вер хній частині основи по осі привалювання анкера 12 в породу. рений до основи П-образного кронштейна, а конПісля закінчення процесу анкерування поверсольними частинами розміщений на одних із потають шток 5 гідроциліндра задавлювання 4 в полиць внутрішньої сторони напрямних елементів, чаткове положення, знімають розпір установки які іншими полицями, зовнішньою стороною пришляхом втягування штоку 12 гідроциліндра розповарені до рознімних хомутів, закріплених на гідрору 1 в початковий стан, чим забезпечується перециліндрі задавлювання. Напрямні елементи виковедення установки в транспортне становище. нані із металевих відрізків кутового профілю Приклад. 30´30мм довжиною 700мм. Шахтні випробування проводились на площаЗібрану установку разом з анкером поміщають дці призабійної частини східного штреку №1 шахти на місце анкерування і роблять заряджання при№14/15 ВАТ „Марганецький ГЗК". Для анкерного 15 21568 16 строю анкером. Для цього в порожнину короба по тість виготовлення установки, збільшить експлуаосі головкою униз установлюють анкер, який голотаційні можливості її використання і поліпшить вкою обпертий на опорну планку - металічну пласзручність при експлуатації, шляхом забезпечення тину, яку розміщують в щонайближчих знизу до можливості задавлювання анкерів в породу на головки анкера пари наскрізних пазів, а верхній глибину рівну довжині повного ходу штоку гідрогострий кінець анкера необхідно, щоб знаходився циліндра задавлювання при кожному його постущонайближче до зміцнюючого масиву. Потім орієпальному русі сумісно з поступальним ходом контують анкер по периметру контуру виробки відпоробу з анкером по напрямним елементам відно паспорту кріплення виробки. Після чого пристрою для заряджання анкером із забезпеченвключають гідроциліндр розпору, потім включають ням поздовжньої стійкості анкера в границях пружгідроциліндр задавлювання, якими керують за доності по його довжині в міру задавлювання анкера помогою гідравлічного розподільника, керованого в породу до повного його задавлювання. Технічвручн у, зв'язаного з ними шлангами високого тиску ний результат корисної моделі, що заявляється і розміщеного на маслостанції і роблять розпір за досягається у зв'язку з тим, що установка склададопомогою опорної труби і опорних п'ят. ється з блоку гідроциліндрів - однієї пари гідроциШток гідроциліндра задавлювання сумісно з ліндрів розпору і задавлювання, жорстко зв'язаних коробом робить зворотнопоступальні рухи, а з між собою основами, а штоками своїми розміщені анкером при поступальному русі задавлює його в відповідно униз і уверх. Шток гідроциліндра розпопороду. ру зв'язаний з опорною п'ятою, а на торець гідроПри поступальному русі гідроциліндра задавциліндра задавлювання установлена і жорстко лювання шток його разом з коробом, ковзаючим зв'язана з ним опорна труба з поздовжнім вирізом консольними частинами по напрямним елементам під П-образний кронштейн закріплений до штоку робить поступальний рух уверх, штовхаючи через гідроциліндра задавлювання, а на вільному кінці розміщену в наскрізних пазах опорну планку голоопорної труби закріплена опорна п'ята для забезвку анкера. Поздовжня сила впливу опорної планпечення роз-пору установки перед задавлюванням ки на головку анкера передається на анкер і внаанкера в породу. Біля верхньої і нижньої кромки слідок цього разом із силою, що з'являється гідроциліндра задавлювання розміщені з обхватом протидії заглибленню анкера в породу приводить рознімні хомути. Гідроциліндр задавлювання блодо пружного вигину анкера і появи поперечних сил ку гідроциліндрів через П-образний кронштейн і взаємодії анкера із боковими стінками короба, які рознімні хомути жорстко зв'язаний з пристроєм забезпечують збереження вигину анкера в межах для заряджання анкером. Цей пристрій виконаний пружності без залишкової деформації. При цьому у вигляді коробу із металевих пластин. У порожнисили поздовжньої стійкості, що з'являються на ні короба по його осі установлений анкер з співвісвільному відрізку анкера між масивом і коробом но привареною металевою головкою діаметром достатні для подолання сили опору масива заглибільшим діаметра анкера з упором її в опорну бленню анкера і задавлюванню його в породу на планку, розміщену в одній із нижніх пар попереглибину рівну довжині повного ходу штоку гідрочних співвісних наскрізних пазів, з подальшим пециліндра задавлювання із збереженням його пореміщенням опорної планки уверх з упором у неї здовжньої стійкості в межах пружності. Зворотний головки анкера в міру його задавлювання в породу рух гідроциліндра задавлювання відбувається радо повного задавлювання. Переміщення коробу з зом з коробом без анкера, ковзаючи консольними анкером відбувається сумісно з гідроциліндром частинами короба по напрямним елементам в позадавлювання при кожному його поступальному чаткове положення. Опорну планку в коробі перерусі із забезпеченням задавлювання анкера в поміщують уверх і розміщують її в наскрізних пазах роду на глибину рівну повній довжині ходу штоку під головкою анкера з упором в неї головки. Подагідроциліндра задавлювання при збереженні польше цикл повторюється до повного задавлюванздовжньої стійкості анкера в межах пружності. ня анкера в породу. Зворотно-поступальний рух короба відбувається Шахтні випробування показали високу продукконсольними частинами по напрямним елементам, тивність установки, швидкість задавлювання анкевиконаним із металевих відрізків кутового профірів в осадочні породи міцністю на стиск 0,5-8МПа лю. Поздовжній рух короба відбувається по внутваріювала у межах 0,36-0,43м/хв. Установлення рішнім полицям напрямних елементів, які зовнішанкера довжиною 1,5-1,8м складає 4-5хв. німи полицями жорстко зв'язані з рознімними Виготовлення установки для задавлювання хомутами. При цьому верхньою частиною основи анкерів в слабкі гірські породи дозволить досягти по осі короб жорстко зв'язаний з основою Пспрощення її конструкції і універсальності із підобразного кронштейна. Використання такої уставищенням експлуатаційної потреби за рахунок новки може бути багаторазовим із використанням технологічності її виконання, що знизить собіваранкерів різної довжини. 17 Комп’ютерна в ерстка В. Мацело 21568 Підписне 18 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
