Годівниця для риб

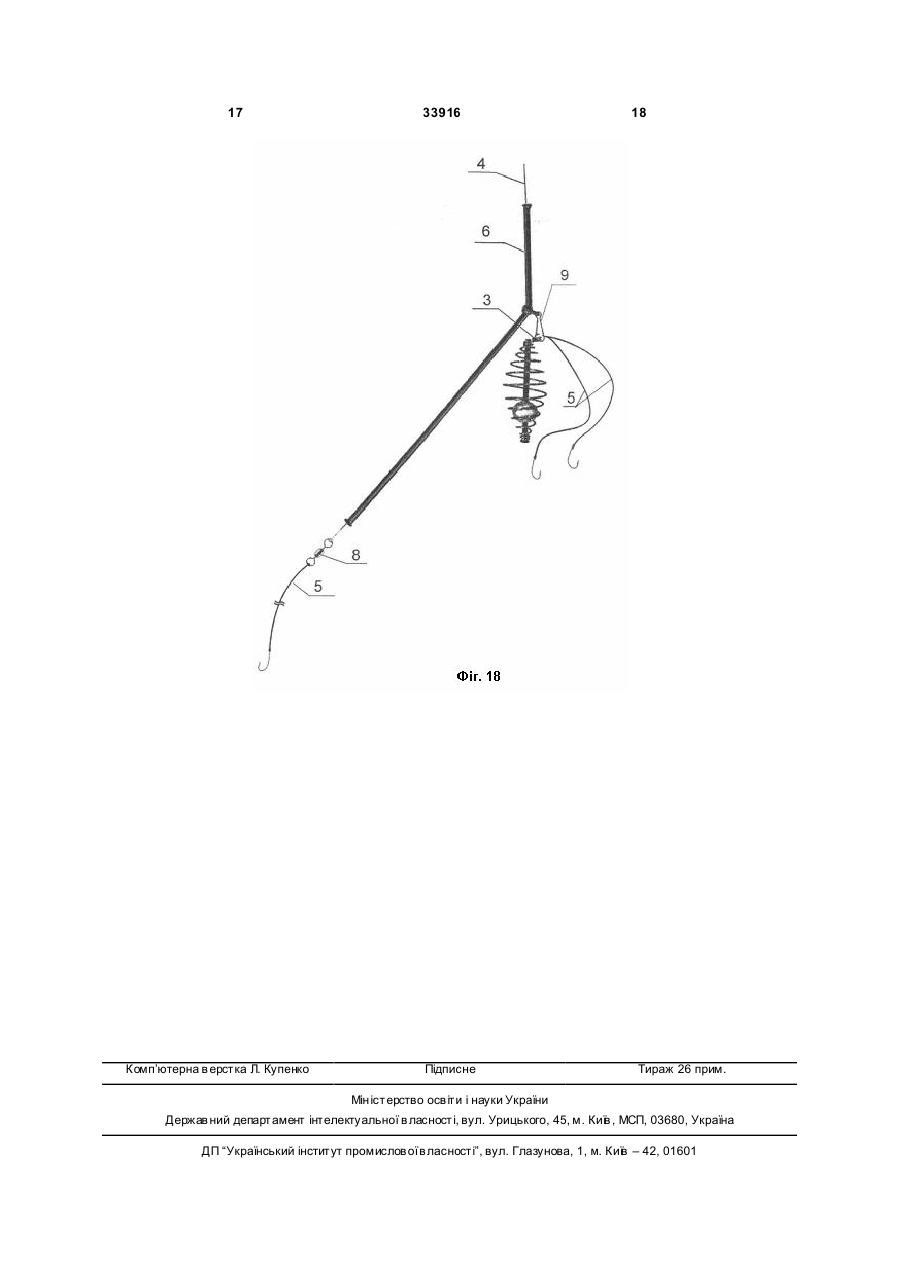

1. Годівниця для риб, що містить пружинний корпус, укріплений на стрижні, розташованому всередині пружини вздовж її повздовжньої осі, яка відрізняє ться тим, що пружинний корпус має бочкоподібну або конусну форму, при цьому, принаймні на одному кінці трубчастого або суцільного стрижня встановлений додатковий вузол кріплення, виконаний у вигляді кільця, закріпленого на стрижні. 2. Годівниця для риб за п. 1, яка відрізняється тим, що додатковий вузол кріплення виконаний у вигляді кільцевого виступу на стрижні. 3. Годівниця для риб за п. 1, яка відрізняється тим, що додатковий вузол кріплення виконаний у 3 33916 стрижня. Відома годівниця має гарні експлуатаційні характеристики. До причин, що перешкоджають досягненню зазначеного нижче технічного результату при використанні відомого пристрою, прийнятого за прототип, відноситься те, що снасть з використанням відомої годівниці недостатньо уловиста, тому що не має пристосувань для кріплення додаткових повідців з гачками, і недостатньо універсальна в тому, що її можна використовувати тільки укріпленою на волосіні і тільки в під вантаженому вигляді. Суть корисної моделі полягає в наступному. Основною задачею корисної моделі, що заявляється, є розширення асортименту пристосувань для рибного лову. Технічний результат - розширення технологічних можливостей годівниці для риб, підвищення уловистості й універсальності снасті з її використанням. Зазначений технічний результат при здійсненні корисної моделі досягається тим, що у відомій годівниці для риб, яка містить пружинний корпус, укріплений на стрижні, розташованому в середині пружини вздовж її повздовжньої осі, особливість полягає в тім, що пружинний корпус має бочкоподібну або конусну форму, при цьому принаймні на одному кінці трубчастого або суцільного стрижня встановлений додатковий вузол кріплення, виконаний у вигляді кільця, закріпленого на стрижні. У варіантах використання додатковий вузол кріплення може бути виконаний у вигляді кільцевого виступу на стрижні, або щонайменш двох жорстко з'єднаних між собою кілець, одне з яких служить для кріплення до стрижня, або у вигляді декількох крайніх витків пружини, відігнутих убік від повздовжньої осі корпуса. В окремих випадках використання стрижень у повздовжньому напрямку ви ходить за габарити годівниці, одночасно виконуючи роль протизакручувача, а годівниця, що заявляється, може бути підвантажена, тобто споряджена вантажем, виготовленим з матеріалу щільністю вище щільності води і встановленим або усередині пружини на стрижні, або на кінці стрижня зовні. Конструкція годівниці для риб, що заявляється, з додатковим вузлом кріплення забезпечує підвищення уловистості за рахунок того, що до нього при необхідності або за бажанням можливо прикріпити кілька додаткових повідців з гачками, які, використовуючи можливості пружинного корпуса, легко заправляються усередину разом із принадою. В окремому випадку використання годівниця з подовженим стрижнем, що виходить за габарити пружини, одночасно виконує роль протизакручувача. За рахунок додаткового вузла кріплення годівницю можна використовувати з протизакручувачами, застосовувати подовжені стрижні, додаткові пристосування до снастей, наприклад, різні варіанти вантажів для лову риби на глибині, що значно розширює технологічні можливості снасті з використанням годівниці, що заявляється. На кресленнях представлено: на Фіг.1 зображена годівниця з додатковим вузлом кріплення, встановленим на центральному стрижні-трубці; на Фіг.2 - приклади додаткових вузлів кріплення, що 4 вдягаються на трубку-стрижень; на Фіг.3 - годівниця з відігнутими убік від повздовжньої осі крайніми витками пружини, які утворюють додатковий вузол кріплення, наведена у варіанті використання з вантажем; на Фіг.4, 5 - приклади використання годівниці з додатковим вузлом кріплення, що заявляється, без застосування вантажу (непі д вантаженої); на Фіг.6, 7, 8, 9, 10 - приклади використання годівниці, що заявляється, підвантаженої з одного кінця стрижня (з одинарним обтяженням); на Фіг.11, 12 - приклади використання годівниці, що заявляється, підвантаженої з обох кінців (з подвійним обтяженням); на Фіг.13, 14 - приклади ковзного оснащення в зборі з годівницею, що заявляється, (варіанти: Фіг.13 - без підвантаження, Фіг.14 -з підвантаженням ); на Фіг.15 - снасть у зборі з годівницею, що заявляється, з подовженим стрижнем - протизакручувачем (відводом); на Фіг.16 снасть типу «супутник» у зборі з годівницею, що заявляється, з додатковими повідцями; на Фіг.17, 18 - снасть у зборі з годівницею, що заявляється, зі знімними відводами-протизакручувачами. Відомості, що підтверджують можливість здійснення корисної моделі з одержанням вищевказаного технічного результату, полягають у наступному. Годівниця для риб включає пружинний корпус 1 бочкоподібної, або циліндричної, або конічної форми, виконаний з металевого або неметалевого дроту, який укріплений на стрижні 2. Принаймні на одному кінці стрижня 2 виконано додатковий вузол кріплення 3. Стрижень 2 розташований усередині корпуса пружини уздовж її повздовжньої осі, виконаний трубчастим (порожнім) або суцільним, або у варіантах використання таким, що ви ходить за габарити пружини в повздовжньому напрямку. У варіанті виконання стрижня суцільним, його споряджають каналом або пристосуванням для пропущення волосіні 4 (на кресленні не показано). Вузол кріплення 3 у варіантах використання може бути виконаний або у вигляді, щонайменш, двох кілець, з'єднаних між собою, одне з яких призначається для кріплення на стрижні, а інше/інші - як додатковий вузол кріплення повідців 5, протизакручувачів 6 (трубок/відводів), або виконаний відгином декількох крайніх витків пружини корпуса 1 убік від його повздовжньої осі. Годівниця з відігнутими витками пружини корпусу може бути виконана без трубчастого стрижня, у цьому випадку її корпус споряджають пристосуванням, яке запобігає розтягуванню пружини (на кресленні не показано), а роль стрижня 2 виконує волосінь 4, або стрижень , виконаний із дроту. При необхідності лову риби на глибині стрижень 2 може бути підвантажений (обтяжений) з однієї або з двох сторін вантажем 7. Пристрій працює таким чином. Приклад 1 (Фіг.13, Фіг.14 - з підвантаженням). Збирають ковзну снасть, просмикуючи волосінь 4 через трубчастий стрижень 2 (або через пристосування для пропускання волосіні) корпуса 1 годівниці, що заявляється, на верхньому кінці якого встановлений додатковий вузол кріплення 3. На кінці волосіні 4 встановлюється стопор, наприклад, у виді вертлюга 8, або застібки 9, або який 5 33916 небудь інший стопорний пристрій, що дозволяє прикріпити до нього повідець 5 з гачком. Внутрішню порожнину пружинного корпусу 1 набивають підкормкою для риб. При клюванні риба тягне повідець 5, який вільно витягає волосінь 4 через стрижень 2. При цьому риба не тягне безпосередньо саму годівницю. Після підсікання і виведення риби стопор (вертлюг 8 або застібка 9) упирається в стрижень 2, і рибу витягають разом з годівницею. Приклад 2 (Фіг.15). Снасть збирають аналогічно описаному в прикладі 1, але додатково за бажанням рибалки до вузла кріплення 3 кріплять один або кілька повідців 5 з гачками і наживкою. Повідець 5 з гачками і наживкою заправляють усередину підкормки, яка знаходиться усередині корпуса годівниці, що охороняє від заплутування при закиді повідці з гачками, а наживку - від злітання. При влученні у воду підкормка розмокає, повідці з гачками і наживкою звільняються і розташовуються безпосередньо біля підкормки. Риба, приваблена підкормкою, 6 захоплює не тільки саму підкормку, але і розташовані поруч наживки з гачками. Приклад 3 (Фіг.16). За бажанням рибалки снасть типу «супутник» може бути зібрана на знімній трубціпротизакручувачі (відводі) 6. Для цього годівницю з додатковим вузлом кріплення 3 прикріплюють до кожного з існуючих протизакручувачів (відводів) 6 через застібку 9 або яким-небудь іншим образом. Волосінь 4 просмикується через трубку протизакручувача (відводу) 6. Далі снасть збирають за прикладом 1. За бажанням рибалки така снасть також може бути споряджена додатковими повідцями 5, що кріпляться до додаткового вузла кріплення 3 і які використовуються аналогічно зазначеному в прикладі 2. Таким чином корисна модель забезпечує зручну роботу з годівницею та саме широке коло способів її застосування. Використання годівниці для риб з додатковим вузлом кріплення підвищує універсальність, ефективність та уловистість снасті, зібраної з нею. 7 33916 8 9 33916 10 11 33916 12 13 33916 14 15 33916 16 17 Комп’ютерна в ерстка Л. Купенко 33916 Підписне 18 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
