Годівниця – дозатор для свиней

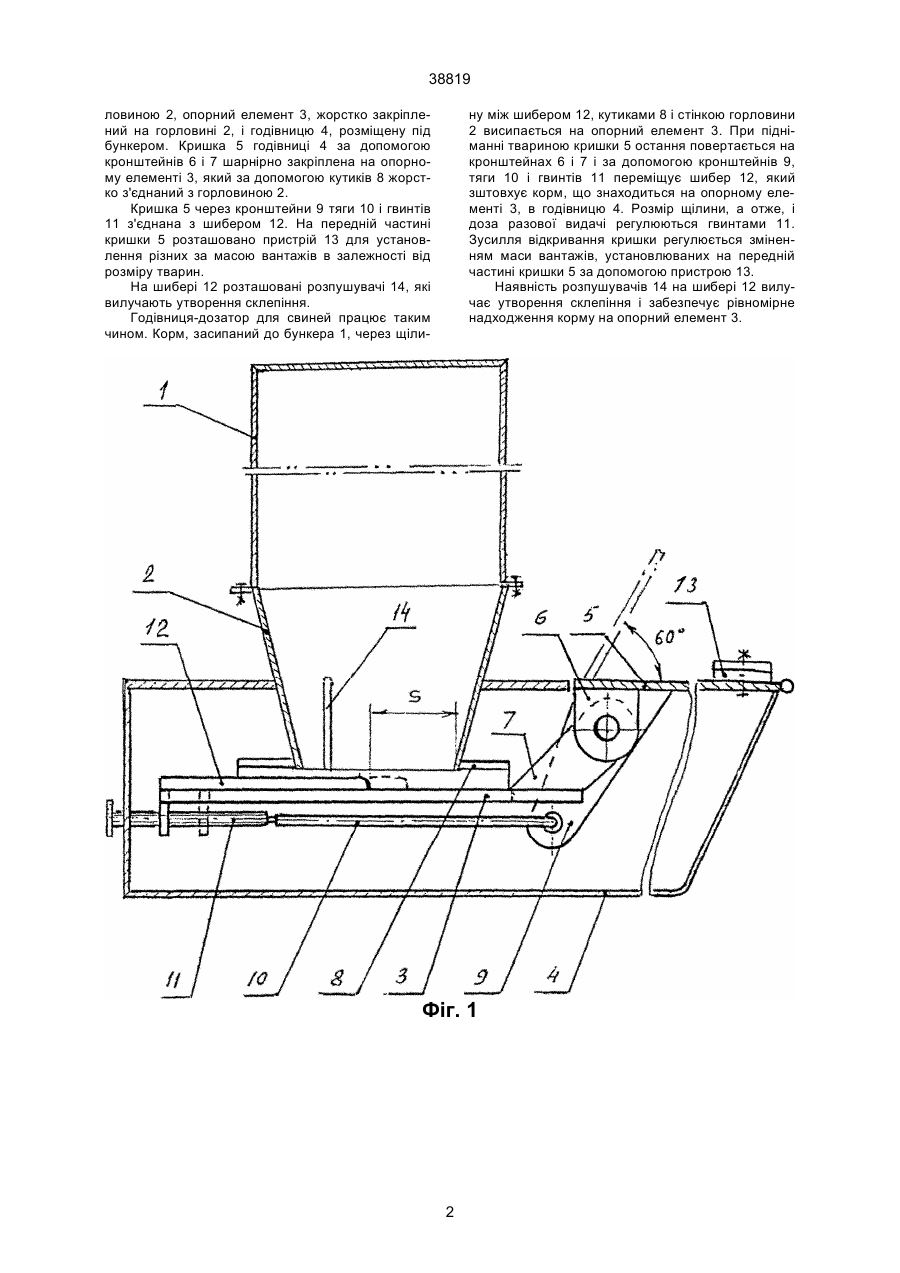

Годівниця-дозатор для свиней, яка містить бункер з вивантажувальною горловиною й опорним елементом, розташовану під бункером годівницю і привід, виконаний у вигляді кришки годівниці, з'єднаний тягами з шибером, яка відрізняється тим, що кришка годівниці шарнірно закріплена на опорному елементі, жорстко з'єднаному з горловиною, і забезпечена пристроєм для установлення вантажів різної маси. (19) (21) 2000105952 (22) 23.10.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Швейцаров Леонід Леонідович, Обухов Віктор Олександрович, Потоп Ігор Володимирович (73) Інститут механізації тваринництва Української академії аграрних наук 38819 ловиною 2, опорний елемент 3, жорстко закріплений на горловині 2, і годівницю 4, розміщену під бункером. Кришка 5 годівниці 4 за допомогою кронштейнів 6 і 7 шарнірно закріплена на опорному елементі 3, який за допомогою кутиків 8 жорстко з'єднаний з горловиною 2. Кришка 5 через кронштейни 9 тяги 10 і гвинтів 11 з'єднана з шибером 12. На передній частині кришки 5 розташовано пристрій 13 для установлення різних за масою вантажів в залежності від розміру тварин. На шибері 12 розташовані розпушувачі 14, які вилучають утворення склепіння. Годівниця-дозатор для свиней працює таким чином. Корм, засипаний до бункера 1, через щіли ну між шибером 12, кутиками 8 і стінкою горловини 2 висипається на опорний елемент 3. При підніманні твариною кришки 5 остання повертається на кронштейнах 6 і 7 і за допомогою кронштейнів 9, тяги 10 і гвинтів 11 переміщує шибер 12, який зштовхує корм, що знаходиться на опорному елементі 3, в годівницю 4. Розмір щілини, а отже, і доза разової видачі регулюються гвинтами 11. Зусилля відкривання кришки регулюється зміненням маси вантажів, установлюваних на передній частині кришки 5 за допомогою пристрою 13. Наявність розпушувачів 14 на шибері 12 вилучає утворення склепіння і забезпечує рівномірне надходження корму на опорний елемент 3. Фіг. 1 2 38819 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
