Годівниця для тварин

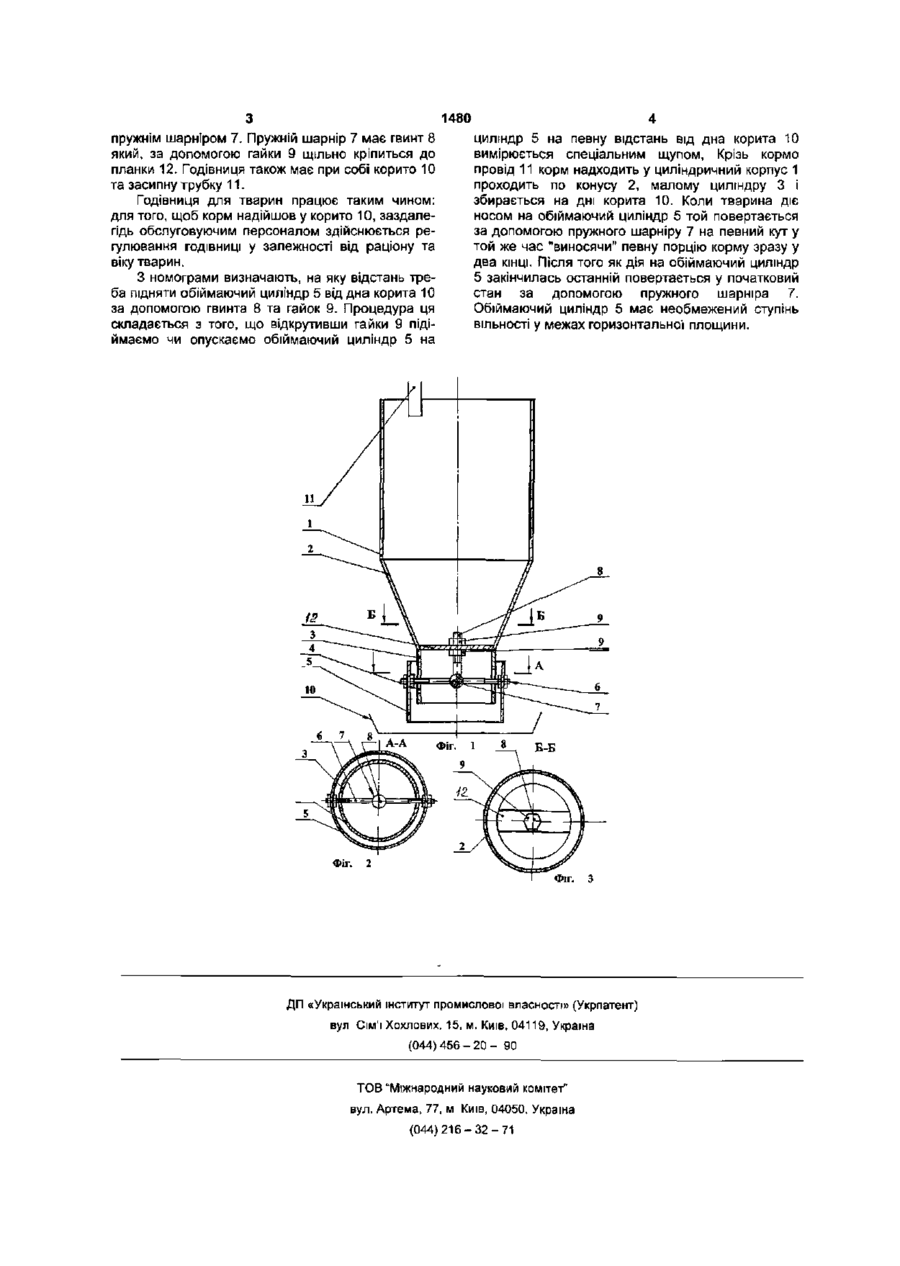

Годівниця ДЛЯ тварин, що містить циліндричний корпус, конус та малий циліндр, з'єднаний од нією стороною з малим діаметром конуса, з встановленим у ньому конічним клапаном, який з одного боку з'єднується пружними елементами, а з другого-регулюючим пристроєм, яка відрізняється тим, що на малий циліндр вмонтований охоплюючий циліндр, з співвідношенням діаметрів 1/1,4, який кріпиться до корпуса годівниці через палець, пружний шарнір та гвинтову пару. Корисна модель відноситься до сільського господарства, зокрема до ГОДІВНИЦІ для свиней. Вже відома годівниця для тварин, яка складається з контейнера, зовнішня циліндрична стінка якого утворює внутрішню камеру, в яку засипається корм Та ж сама циліндрична стінка утворює і нижню камеру контейнера у вигляді горловини з конічною поверховістю, що є сідлом порожнього клапана. Порожній клапан має потовщення, яке перекриває горловину і циліндричний стрижень чи тіло клапана. Клапан може опиратися на сідло тільки під дією своєї ваги. Для здобуття корму свиня знизу натискає на клапан і порція корму повинна випасти на підлогу або у корито [Пат. 4799455 США МКИ6 A01K5V00 24.01.89] Недоліком цього відомого пристрою є ненадійність в експлуатації та загальна нерівномірність подачі корму. Як прототип цього пристрою обрана годівниця для тварин що складається з бункера з встановленим у нього конічним клапаном, який з одного боку єднається з пружними елементами, а з другого боку з регулюючим пристроєм подачі корму, крім цього конічний клапан має на твірній поверхні закріплені активуючи пальці [Пат. 2000095237 Україна МКИ 6 А01К5Ю0 Бюл. № 6 16.07.2001.]. Однак відома годівниця складна за конструкцією і ненадійна в експлуатації В основі запропонованої корисної моделі лежить задача вдосконалення годівниці для тварин, в який замість конічного клапану на малий циліндр через пружній шарнір кріпиться обіймаючий циліндр у співвідношенні діаметрів, відносно малого циліндру як 1\1,4. Крім того обіймаючий циліндр має можливість пересування у вертикальній площині. Поставлене завдання вирішується тим, що годівниця для тварин має циліндричний корпус, який переходить до низу у конус і закінчується малим циліндром з'єднаним однією із сторін з малим діаметром конусу. Малий циліндр має дві фрезеровані канавки в одній площині для кріплення обіймаючого циліндра і пружного шарніра, а один кінець шарніра щільно кріпиться до корпусу ГОДІВНИЦІ у той же час маючи можливість пересуватись у вертикальній площині за допомогою гвинтової пари. Перевага запропонованої конструкції полягає у тому що обіймаючий циліндр має можливість повороту на певний кут з вертанням у початковий стан за допомогою пружного шарніру при цьому в наслідок повороту він "виносить" до тварини певну порцію корму. Обіймаючий циліндр має можливість нахилятись під різними кутами. Гвинтова пара кріплення пружного шарніру дозволяє міняти зазор між дном ГОДІВНИЦІ І НИЖНІМ краєм обіймаю чого циліндра, тим самим забезпечуючи КІЛЬКІСТЬ надходження корму у ГОДІВНИЦІ. Д Л Я ЦІЄЇ ГОДІВНИЦІ не має значення фракційність составу корму На фіг.1 зображена годівниця для тварин, повздовжній розріз; на фіг.2, розріз А-А фіг. 1, на фіг.З розріз Б-Бфіг.1. Годівниця ДЛЯ тварин складається з циліндричного корпусу 1,конусу 2 та малого циліндру 3, що має два щільових пази 4, в яких вставлений палець 6 для з'єднання обіймаючого циліндру 5 з 00 1480 пружнім шарніром 7. Пружній шарнір 7 має гвинт 8 який, за допомогою гайки 9 щільно кріпиться до планки 12. Годівниця також має при собі корито 10 та засипну трубку 11. Годівниця для тварин працює таким чином: для того, щоб корм надійшов у корито 10, заздалегідь обслуговуючим персоналом здійснюється регулювання ГОДІВНИЦІ у залежності від раціону та віку тварин. З номограми визначають, на яку відстань треба підняти обіймаючий циліндр 5 від дна корита 10 за допомогою гвинта 8 та гайок 9. Процедура ця складається з того, що відкрутивши гайки 9 підіймаємо чи опускаємо обіймаючий циліндр 5 на А-А Фіг. фіг циліндр 5 на певну відстань від дна корита 10 вимірюється спеціальним щупом, Крізь кормо провід 11 корм надходить у циліндричний корпус 1 проходить по конусу 2, малому циліндру 3 і збирається на дні корита 10. Коли тварина діє носом на обіймаючий циліндр 5 той повертається за допомогою пружного шарніру 7 на певний кут у той же час "виносячи" певну порцію корму зразу у два КІНЦІ. Після того як дія на обіймаючий циліндр 5 закінчилась останній повертається у початковий стан за допомогою пружного шарніра 7. Обіймаючий циліндр 5 має необмежений ступінь вільності у межах горизонтальної площини. , і 8 Е _Б 2 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71
