Спосіб контролю стану електроерозійного процесу різання
Номер патенту: 40075
Опубліковано: 16.07.2001
Автори: Калєйніков Геннадій Євгенійович, Поляков Святослав Петрович, Небилиця Юрій Миколайович
Формула / Реферат
Спосіб контролю стану електроерозійного процесу різання, що включає реєстрацію та аналіз сигналів, характеризуючих процес, який відрізняється тим, що в якості сигналу використовують флуктуації енергії, яка виділяється в міжелектродному проміжку.
Текст

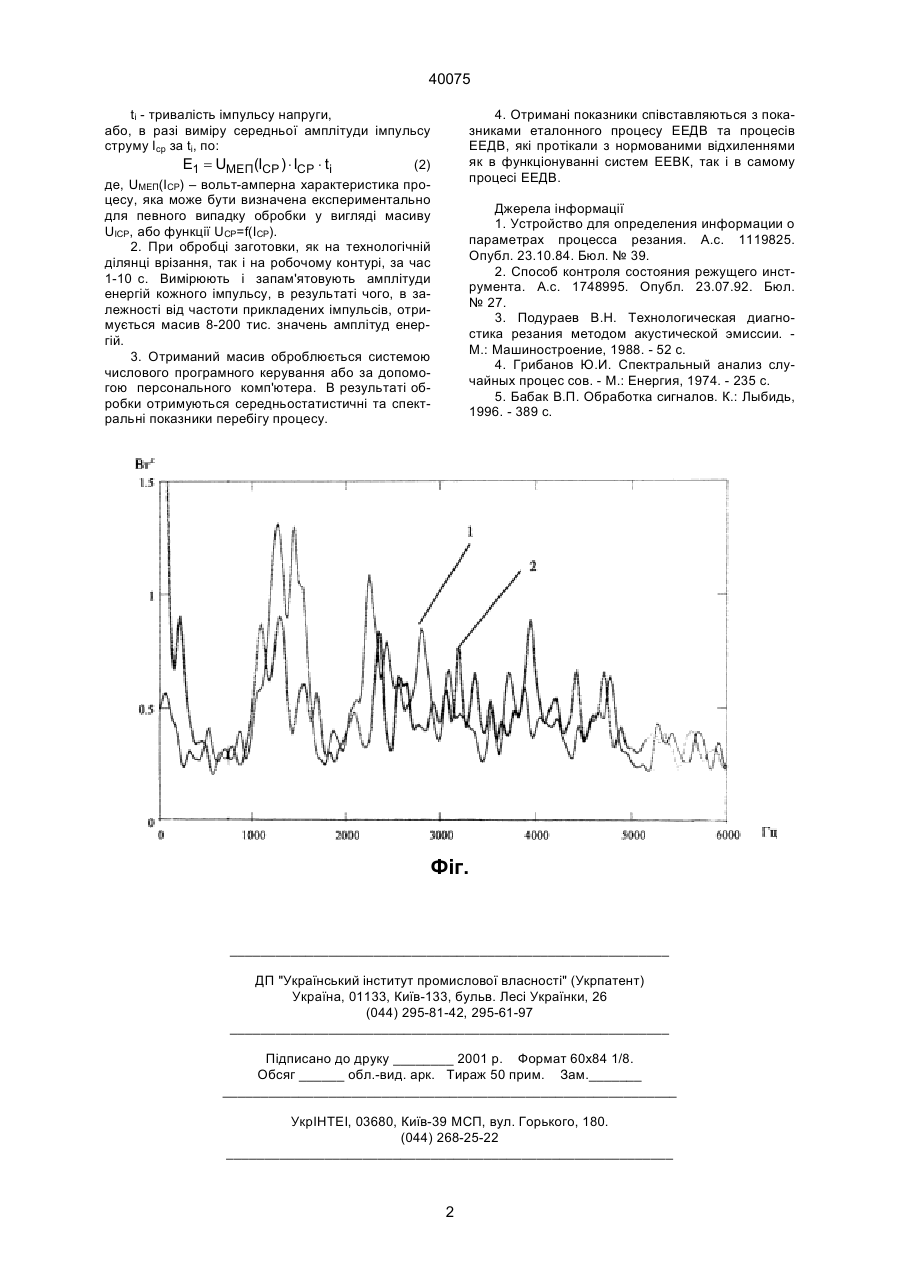

Спосіб контролю стану електроерозійного процесу різання, що включає реєстрацію та аналіз сигналів, характеризуючих процес, який відрізняється тим, що в якості сигналу використовують флуктуації енергії, яка виділяється в міжелектродному проміжку. (19) (21) 2000010181 (22) 12.01.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Небилиця Юрій Миколайович, Поляков Святослав Петрович, Калєйніков Геннадій Євгенійович 40075 4. Отримані показники співставляються з показниками еталонного процесу ЕЕДВ та процесів ЕЕДВ, які протікали з нормованими відхиленнями як в функціонуванні систем ЕЕВК, так і в самому процесі ЕЕДВ. ti - тривалість імпульсу напруги, або, в разі виміру середньої амплітуди імпульсу струму Іср за tі, по: E1 = UМЕП (ICP ) × ICP × t i (2) де, UМЕП(ІСР) – вольт-амперна характеристика процесу, яка може бути визначена експериментально для певного випадку обробки у вигляді масиву UІСР, або функції UСР=f(IСР). 2. При обробці заготовки, як на технологічній ділянці врізання, так і на робочому контурі, за час 1-10 с. Вимірюють і запам'ятовують амплітуди енергій кожного імпульсу, в результаті чого, в залежності від частоти прикладених імпульсів, отримується масив 8-200 тис. значень амплітуд енергій. 3. Отриманий масив оброблюється системою числового програмного керування або за допомогою персонального комп'ютера. В результаті обробки отримуються середньостатистичні та спектральні показники перебігу процесу. Джерела інформації 1. Устройство для определения информации о параметрах процесса резания. A.с. 1119825. Опубл. 23.10.84. Бюл. № 39. 2. Способ контроля состояния режущего инструмента. А.с. 1748995. Опубл. 23.07.92. Бюл. № 27. 3. Подураев В.Н. Технологическая диагностика резания методом акустической эмиссии. М.: Машиностроение, 1988. - 52 с. 4. Грибанов Ю.И. Спектральный анализ случайных процес сов. - М.: Енергия, 1974. - 235 с. 5. Бабак В.П. Обработка сигналов. К.: Лыбидь, 1996. - 389 с. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of control of condition of electro-erosion process of cutting
Автори англійськоюNebylytsia Yurii Mykolaiovych, Poliakov Sviatoslav Petrovych, Kaleinikov Hennadii Yevheniiovych
Назва патенту російськоюСпособ контроля состояния электроэрозионного процесса резания
Автори російськоюНебылица Юрий Николаевич, Поляков Святослав Петрович, Калейников Геннадий Евгеньевич
МПК / Мітки
МПК: B23H 1/00
Мітки: стану, різання, процесу, контролю, електроерозійного, спосіб
Код посилання
<a href="https://ua.patents.su/2-40075-sposib-kontrolyu-stanu-elektroerozijjnogo-procesu-rizannya.html" target="_blank" rel="follow" title="База патентів України">Спосіб контролю стану електроерозійного процесу різання</a>
