Пускорегулюючий апарат

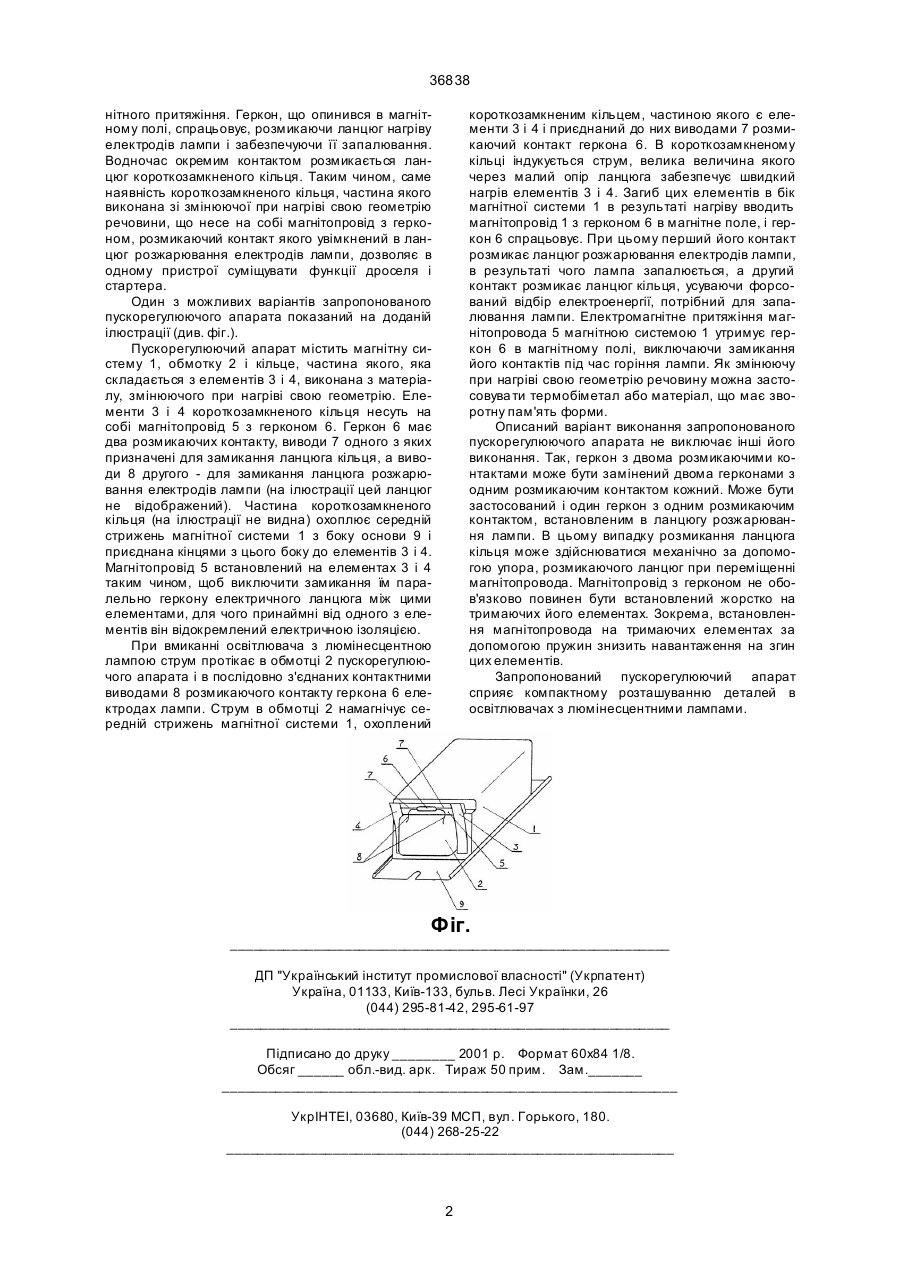

Пускорегулюючий апарат, що містить магнітну систему, обмотку, електричний ланцюг, частина якого виконана з матеріалу, змінюючого при нагріві свою геометрію, і розмикаючий контакт, встанов 36838 нітного притяжіння. Геркон, що опинився в магнітному полі, спрацьовує, розмикаючи ланцюг нагріву електродів лампи і забезпечуючи її запалювання. Водночас окремим контактом розмикається ланцюг короткозамкненого кільця. Таким чином, саме наявність короткозамкненого кільця, частина якого виконана зі змінюючої при нагріві свою геометрію речовини, що несе на собі магнітопровід з герконом, розмикаючий контакт якого увімкнений в ланцюг розжарювання електродів лампи, дозволяє в одному пристрої суміщувати функції дроселя і стартера. Один з можливих варіантів запропонованого пускорегулюючого апарата показаний на доданій ілюстрації (див. фіг.). Пускорегулюючий апарат містить магнітну систему 1, обмотку 2 і кільце, частина якого, яка складається з елементів 3 і 4, виконана з матеріалу, змінюючого при нагріві свою геометрію. Елементи 3 і 4 короткозамкненого кільця несуть на собі магнітопровід 5 з герконом 6. Геркон 6 має два розмикаючих контакту, виводи 7 одного з яких призначені для замикання ланцюга кільця, а виводи 8 другого - для замикання ланцюга розжарювання електродів лампи (на ілюстрації цей ланцюг не відображений). Частина короткозамкненого кільця (на ілюстрації не видна) охоплює середній стрижень магнітної системи 1 з боку основи 9 і приєднана кінцями з цього боку до елементів 3 і 4. Магнітопровід 5 встановлений на елементах 3 і 4 таким чином, щоб виключити замикання їм паралельно геркону електричного ланцюга між цими елементами, для чого принаймні від одного з елементів він відокремлений електричною ізоляцією. При вмиканні освітлювача з люмінесцентною лампою струм протікає в обмотці 2 пускорегулюючого апарата і в послідовно з'єднаних контактними виводами 8 розмикаючого контакту геркона 6 електродах лампи. Струм в обмотці 2 намагнічує середній стрижень магнітної системи 1, охоплений короткозамкненим кільцем, частиною якого є елементи 3 і 4 і приєднаний до них виводами 7 розмикаючий контакт геркона 6. В короткозамкненому кільці індукується струм, велика величина якого через малий опір ланцюга забезпечує швидкий нагрів елементів 3 і 4. Загиб цих елементів в бік магнітної системи 1 в результаті нагріву вводить магнітопровід 1 з герконом 6 в магнітне поле, і геркон 6 спрацьовує. При цьому перший його контакт розмикає ланцюг розжарювання електродів лампи, в результаті чого лампа запалюється, а другий контакт розмикає ланцюг кільця, усуваючи форсований відбір електроенергії, потрібний для запалювання лампи. Електромагнітне притяжіння магнітопровода 5 магнітною системою 1 утримує геркон 6 в магнітному полі, виключаючи замикання його контактів під час горіння лампи. Як змінюючу при нагріві свою геометрію речовину можна застосовува ти термобіметал або матеріал, що має зворотну пам'ять форми. Описаний варіант виконання запропонованого пускорегулюючого апарата не виключає інші його виконання. Так, геркон з двома розмикаючими контактами може бути замінений двома герконами з одним розмикаючим контактом кожний. Може бути застосований і один геркон з одним розмикаючим контактом, встановленим в ланцюгу розжарювання лампи. В цьому випадку розмикання ланцюга кільця може здійснюватися механічно за допомогою упора, розмикаючого ланцюг при переміщенні магнітопровода. Магнітопровід з герконом не обов'язково повинен бути встановлений жорстко на тримаючих його елементах. Зокрема, встановлення магнітопровода на тримаючих елементах за допомогою пружин знизить навантаження на згин цих елементів. Запропонований пускорегулюючий апарат сприяє компактному розташуванню деталей в освітлювачах з люмінесцентними лампами. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
