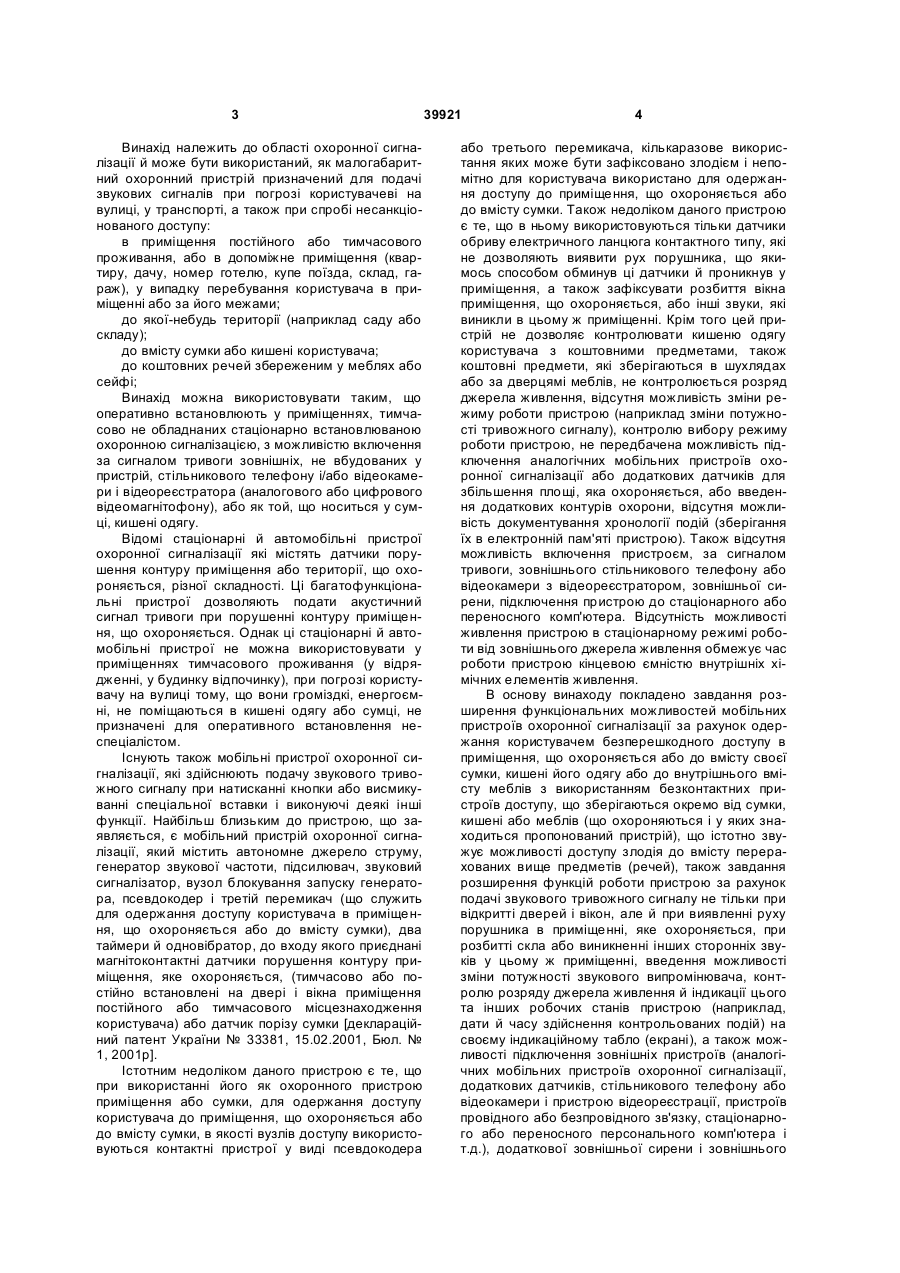

Мобільний пристрій охоронної сигналізації

1. Мобільний пристрій охоронної сигналізації, що містить внутрішній автономний вузол живлення (1), який підключений до всіх вузлів пристрою через вимикач (2), підключений до внутрішнього автономного вузла живлення першим і другим виводом, звуковий випромінювач (3), вхід якого підключений до першого виходу підсилювача звукового сигналу тривоги (4), який відрізняється тим, що додатково містить датчики руху (5), вузол керування, виконаний на базі мікроконтролера (6), безпровідні ідентифікатори користувача (7), безконтактний зчитувач ідентифікаторів (8), багатофункціональний з'єднувач приєднання зовнішніх пристроїв (11), вузол вибору режиму роботи (15), вузол індикації даних і режиму роботи (16), вузол контролю напруги живлення (21), фотоелемент (25), інфрачервоний порт (29), причому вихід датчиків руху (5) підключений до першого входу вузла керування, виконаного на базі мікроконтролера (6), перший вихід якого підключений до входу підсилювача звукового сигналу тривоги (4), вхід-вихід безконтактного зчитувача ідентифікаторів (8) по двоспрямованій лінії зв'язку підключений до з'єднувача приєднання до вузла керування, виконаного на базі мікроконтролера (9), приєднаного до відповідного з'єднувача приєднання до безконтактного зчитувача ідентифікаторів (10), що підключений до першого входу-виходу вузла керування, виконаного на базі мікроконтролера (6), вихід фотоелемента (25) підключений до входу внутрішнього автономного вузла живлення (1), вхід-вихід якого по двоспрямованій лінії зв'язку підключений до входу-виходу вузла контролю напруги живлення (21) і до другого входу-виходу вузла керування, виконаного на базі мікроконтролера (6), третій вхід-вихід якого по двоспрямованій лінії зв'язку підключений до багатофункціонального з'єднувача приєднання зовнішніх пристроїв (11), четвертий 2 (19) 1 3 Винахід належить до області охоронної сигналізації й може бути використаний, як малогабаритний охоронний пристрій призначений для подачі звукових сигналів при погрозі користувачеві на вулиці, у транспорті, а також при спробі несанкціонованого доступу: в приміщення постійного або тимчасового проживання, або в допоміжне приміщення (квартиру, дачу, номер готелю, купе поїзда, склад, гараж), у випадку перебування користувача в приміщенні або за його межами; до якої-небудь території (наприклад саду або складу); до вмісту сумки або кишені користувача; до коштовних речей збереженим у меблях або сейфі; Винахід можна використовувати таким, що оперативно встановлюють у приміщеннях, тимчасово не обладнаних стаціонарно встановлюваною охоронною сигналізацією, з можливістю включення за сигналом тривоги зовнішніх, не вбудованих у пристрій, стільникового телефону і/або відеокамери і відеореєстратора (аналогового або цифрового відеомагнітофону), або як той, що носиться у сумці, кишені одягу. Відомі стаціонарні й автомобільні пристрої охоронної сигналізації які містять датчики порушення контуру приміщення або території, що охороняється, різної складності. Ці багатофункціональні пристрої дозволяють подати акустичний сигнал тривоги при порушенні контуру приміщення, що охороняється. Однак ці стаціонарні й автомобільні пристрої не можна використовувати у приміщеннях тимчасового проживання (у відрядженні, у будинку відпочинку), при погрозі користувачу на вулиці тому, що вони громіздкі, енергоємні, не поміщаються в кишені одягу або сумці, не призначені для оперативного встановлення неспеціалістом. Існують також мобільні пристрої охоронної сигналізації, які здійснюють подачу звукового тривожного сигналу при натисканні кнопки або висмикуванні спеціальної вставки і виконуючі деякі інші функції. Найбільш близьким до пристрою, що заявляється, є мобільний пристрій охоронної сигналізації, який містить автономне джерело струму, генератор звукової частоти, підсилювач, звуковий сигналізатор, вузол блокування запуску генератора, псевдокодер і третій перемикач (що служить для одержання доступу користувача в приміщення, що охороняється або до вмісту сумки), два таймери й одновібратор, до входу якого приєднані магнітоконтактні датчики порушення контуру приміщення, яке охороняється, (тимчасово або постійно встановлені на двері і вікна приміщення постійного або тимчасового місцезнаходження користувача) або датчик порізу сумки [деклараційний патент України № 33381, 15.02.2001, Бюл. № 1, 2001р]. Істотним недоліком даного пристрою є те, що при використанні його як охоронного пристрою приміщення або сумки, для одержання доступу користувача до приміщення, що охороняється або до вмісту сумки, в якості вузлів доступу використовуються контактні пристрої у виді псевдокодера 39921 4 або третього перемикача, кількаразове використання яких може бути зафіксовано злодієм і непомітно для користувача використано для одержання доступу до приміщення, що охороняється або до вмісту сумки. Також недоліком даного пристрою є те, що в ньому використовуються тільки датчики обриву електричного ланцюга контактного типу, які не дозволяють виявити рух порушника, що якимось способом обминув ці датчики й проникнув у приміщення, а також зафіксувати розбиття вікна приміщення, що охороняється, або інші звуки, які виникли в цьому ж приміщенні. Крім того цей пристрій не дозволяє контролювати кишеню одягу користувача з коштовними предметами, також коштовні предмети, які зберігаються в шухлядах або за дверцямі меблів, не контролюється розряд джерела живлення, відсутня можливість зміни режиму роботи пристрою (наприклад зміни потужності тривожного сигналу), контролю вибору режиму роботи пристрою, не передбачена можливість підключення аналогічних мобільних пристроїв охоронної сигналізації або додаткових датчиків для збільшення площі, яка охороняється, або введення додаткових контурів охорони, відсутня можливість документування хронології подій (зберігання їх в електронній пам'яті пристрою). Також відсутня можливість включення пристроєм, за сигналом тривоги, зовнішнього стільникового телефону або відеокамери з відеореєстратором, зовнішньої сирени, підключення пристрою до стаціонарного або переносного комп'ютера. Відсутність можливості живлення пристрою в стаціонарному режимі роботи від зовнішнього джерела живлення обмежує час роботи пристрою кінцевою ємністю внутрішніх хімічних елементів живлення. В основу винаходу покладено завдання розширення функціональних можливостей мобільних пристроїв охоронної сигналізації за рахунок одержання користувачем безперешкодного доступу в приміщення, що охороняється або до вмісту своєї сумки, кишені його одягу або до внутрішнього вмісту меблів з використанням безконтактних пристроїв доступу, що зберігаються окремо від сумки, кишені або меблів (що охороняються і у яких знаходиться пропонований пристрій), що істотно звужує можливості доступу злодія до вмісту перерахованих вище предметів (речей), також завдання розширення функцій роботи пристрою за рахунок подачі звукового тривожного сигналу не тільки при відкритті дверей і вікон, але й при виявленні руху порушника в приміщенні, яке охороняється, при розбитті скла або виникненні інших сторонніх звуків у цьому ж приміщенні, введення можливості зміни потужності звукового випромінювача, контролю розряду джерела живлення й індикації цього та інших робочих станів пристрою (наприклад, дати й часу здійснення контрольованих подій) на своєму індикаційному табло (екрані), а також можливості підключення зовнішніх пристроїв (аналогічних мобільних пристроїв охоронної сигналізації, додаткових датчиків, стільникового телефону або відеокамери і пристрою відеореєстрації, пристроїв провідного або безпровідного зв'язку, стаціонарного або переносного персонального комп'ютера і т.д.), додаткової зовнішньої сирени і зовнішнього 5 39921 6 (далі по тексту - з'єднувач 18), до якого приєднаджерела живлення, за умови забезпечення макний відповідний з'єднувач приєднання зовнішніх симальної простоти обслуговування пристрою і датчиків руху 19 (далі по тексту - з'єднувач 19), що можливості носіння його в кишені одягу або сумці. підключений до виходу датчиків 5 і до першого Поставлене завдання досягається тим, що в входу вузла 6, і/або акустичний датчик 20 (далі по пристрій який заявляється (далі по тексту - притексту - датчик 20), вихід якого підключений до стрій) і який містить вузол живлення, вимикач, звучетвертого входу вузла 6, і/або вузол контролю ковий випромінювач, підсилювач, вводяться датнапруги живлення 21 (далі по тексту - вузол 21), чики руху, вузол управління, ідентифікатори і що своїм входом-виходом по двоспрямованній безконтактний зчитувач із з'єднувачами приєднанлінії зв'язку підключений до другого входу-виходу ня до вузла управління, причому в пристрій додатвузла 6 і входу-виходу вузла 1, і/або зовнішній ково можуть бути введені: багатофункціональний блок живлення 22 (далі по тексту - блок 22), вихід з'єднувач приєднання зовнішніх пристроїв, і/або якого підключений до з'єднувача приєднання до датчики обриву із з'єднувачами приєднання до вузла живлення 23 (далі по тексту - з'єднувач 23), пристрою, і/або вузол вибору режиму, і/або вузол приєднаному до відповідного з'єднувача приєдіндикації, і/або зовнішні датчики руху із з'єднуванання зовнішнього джерела живлення 24 (далі по чами приєднання до пристрою, і/або акустичний тексту - з'єднувач 24), що підключений до входу датчик, і/або вузол контролю напруги живлення, вузла 1, і/або фотоелемент 25, вихід якого підклюі/або зовнішній блок живлення й з'єднувач приєдчений до входу вузла 1, і/або сирену 26, вхід якої нання до вузла живлення, і/або фотоелемент, підключений до з'єднувача приєднання до підсиі/або сирена й з'єднувачі приєднання до підсилюлювача пристрою 27 (далі по тексту - з'єднувач вача, і/або інфрачервоний порт. 27), до якого приєднаний відповідний з'єднувач На Фіг.1 зображена структурна схема приприєднання сирени 28 (далі по тексту - з'єднувач строю. 28), що підключений до другого вихрду підсилюваПримітка. Пунктирною лінією на Фіг.1 позначеча 4, і/або інфрачервоний порт 29 (далі по тексту ні зовнішні пристрої, що не входять до складу дапорт 29), вхід-вихід якого по двоспрямоваій лінії ного пристрою, але необхідні для його роботи в зв'язку підключений до четвертого входу-виходу розширеному варіанті роботи в конкретних випадвузла 6. Крім того при стаціонарній роботі приках. строю до нього можна приєднати через з'єднувач Пристрій містить вузол живлення 1 (далі по те11 (у випадку використання розширеного режиму ксту - вузол 1), вимикач 2, з першого виводу якого роботи пристрою) готові зовнішні пристрої, які не напруга живлення подається на всі вузли привходять до складу пристрою і які розширюють фустрою і підключений першим і другим виводами до нкціональні можливості пристрою, що заявляється: вузла 1, звуковий випромінювач З, вхід якого підадаптер стільникового зв'язку 30 (далі по тексту ключений до першого виходу підсилювача 4, датадаптер 30), стільниковий телефон 31 (далі по чики руху 5 (далі по тексту - датчики 5), вихід яких тексту - телефон 31), стільниковий телефон кориспідключений до першого входу вузла управління 6 тувача 32 (далі по тексту - телефон 32), і/або від(далі по тексту - вузол 6), перший вихід якого підеокамеру 33, і/або відеореєстратор 34. ключений до входу підсилювача (4), ідентифікатоПримітка. Далі по тексту згадування про датри 7 і безконтактний зчитувач 8 (далі по тексту чики 12, 17 і 20, вузли 15, 16 і 21, з'єднувачі 13, 14, зчитувач 8), вхід-вихід якого по двоспрямованій 18, 19, 23, 24, 26, 28 і 29, блок 22, фотоелемент лінії зв'язку підключений до з'єднувача підключен25, порт 30, адаптер 31, телефони 32 і 33, відеоня до вузла управління 9 (далі по тексту - з'єднукамеру 34 і відеореєстратор 35 має на увазі їхнє вач 9), до якого приєднаний відповідний з'єднувач використання в пристрої. приєднання до безконтактного зчитувача 10 (далі Як вузол 1 використана електронна схема, що по тексту - з'єднувач 10), що по двоспрямованій відключає внутрішнє автономне джерело живленлінії зв'язку підключений до першого входу-виходу ня (акумулятори або стандартні гальванічні батавузла 6, другий вхід-вихід якого по двоспрямованій реї), яке входять у вузол 1, при подачі зовнішньої лінії зв'язку підключений до входу-виходу вузла 1. напруги живлення через з'єднувачі 23 і 24 від блоКрім того пристрій може додатково містити баку 22, або від фотоелемента 25 і що переводить гатофункціональний з'єднувач приєднання зовнішживлення пристрою на живлення від внутрішнього ніх пристроїв 11 (далі по тексту - з'єднувач 11), автономного джерела живлення при зникненні який по двоспрямованій лінії зв'язку підключений (відсутності) зовнішньої напруги живлення. Також до третього входу-виходу вузла 6, і/або датчики вузол 1 блокує вимикання пристрою вимикачем 2 обриву 12 (далі по тексту - датчики 12), вихід яких за рахунок підключення паралельно першому і підключений до з'єднувача приєднання до придругому виводам вимикача 2 електронного ключа, строю 13 (далі по тексту -з'єднувач 13), до якого що включається після подачі живлення на пристрій приєднаний відповідний з'єднувач приєднання або з деякою затримкою після цього. Відключення датчиків обриву 14 (далі по тексту - з'єднувач 14), ключа провадиться вузлом 6 по команді, подаващо підключений до другого входу вузла 6, і/або ної зі зчитувача 8 при наближенні до нього іденвузол вибору режиму 15 (далі по тексту - вузол тифікатора 7. 15), вихід якого підключений до третього входу Як вимикач 2 використовують будь-який маловузла 6, і/або вузол індикації 16 (далі по тексту габаритний вимикач. вузол 16), вхід якого підключений до другого вихоЯк звуковий випромінювач 3 використаний п'єду вузла 6, і/або зовнішні датчики руху 17 (далі по зоелектричний пасивний або активний (з вбудоватексту - датчики 17), вихід яких підключений до ним генератором і підсилювачем) випромінювач. з'єднувача приєднання до виходу датчиків руху 18 7 39921 8 аналогові мікросхеми для узгодження (буферізації При цьому звуковий випромінювач 3 служить для й зміцнення) вхідних і вихідних сигналів пристрою, подачі звукових сигналів: тривожних - великої пощо заявляється, і зовнішніх пристроїв. Вузол 6 тужності; попереджуючих - малої потужності. У служить: випадку застосування пасивного випромінювача для збереження програм роботи пристрою з на його вхід (при фіксації тривоги датчиками 5, 12, можливістю перепрограмування удосконаленими 17 або 20) з виходу вузла 6 через підсилювач 4 програмами роботи; подається змінна напруга максимальної амплітуди для управління подачею сигналу тривоги чез частотою резонансу звукового випромінювача. рез підсилювач 4 і звуковий випромінювач 3 при Попереджуючий сигнал здійснюється подачею одержанні відповідних сигналів тривоги від датчипідсилювачем 4 на звуковий випромінювач 3 змінків 5 або 12, або 15, або 20 або від аналогічного ної напруги малої амплітуди і виробляється для мобільного пристрою охоронної сигналізації, а повідомлення про позаштатні ситуації. Наприклад також при розмиканні кнопки вузла 15 (кнопки трипри зниженні напруги внутрішнього автономного воги) пристрою, що працює в режимі кишенькового джерела живлення вузла 1 нижче допустимого (що носять) охоронного пристрою; рівня. За бажанням користувача їм, за допомогою для зменшення/збільшення порогу спрацювузла 15, може бути обраний режим видачі привання датчиків 5 (наприклад зменшення їхньої строєм попереджуючого сигналу, замість тривожчутливості при охороні пристроєм вмісту кишені ного сигналу, або сигнал зовсім відключено. У виодягу) для обміну інформацією зі зчитувачем 8; падку застосування активного випромінювача по для вибору режиму (програми) роботи присигналу тривоги для вироблення тривожного сигстрою за допомогою вузла 15 (з одночасною індиналу підсилювач 4 (по відповідній команді вузла 6) кацією повідомлення обраного режиму вузлом 16) видає на звуковий випромінювач 3 постійну напруабо за допомогою зовнішнього пристрою програгу максимальної величини, а при необхідності вимування, що приєднується до пристрою через дачі попереджуючого сигналу, підсилювач 4, по з'єднувач 11; команді вузла 5, видасть на звуковий випромінюдля видачі сигналу включення або відключенвач 3 постійну напругу меншого рівня. ня зовнішніх пристроїв, що приєднуються до приДатчики 5 виконані на базі пасивного інфрачестрою через з'єднувач 11; рвоного PIR-датчика руху (Passive Infra Red) з мадля передачі в порт 29 і прийому з його цифлим струмом споживання (2-4 мА на датчик). Для рової інформації від пристроїв обладнаних таким збереження малих розмірів пристрою, у датчиках 5 же портом; використані малогабаритні лінзи Френеля, що додля видачі акустичного попереджувального зволяють контролювати відстань у 5-10 м. У випа(через підсилювач 4 і звуковий випромінювач 3) й дку використання більше одного датчика, вони індикаційного (на табло вузла 16) сигналу розряду конструктивно розташовуються по різних сторонах батарей (акумуляторів) внутрішнього автономного пристрою й відповідно орієнтовані в різні сторони джерела живлення; огляду зони, яка охороняється, що дозволяє оходля запису у своєму ППЗП поточного часу й пити більший периметр охоронного простору в дати у випадку виникнення тривожної події, з можпорівнянні з одним датчиком (наприклад огляд ливістю їхньої наступної індикації вузлом 16, або двома протилежно спрямованими датчиками руху для передачі у вузол 16 поточного часу й дати по дозволяє контролювати простір між вхідними двезапиту користувача, а також передачі часу й дати рима й вікном, звичайно розташованими один наздійснення тривожних подій через з'єднувач 11 у впроти одного, а із третім датчиком, додатково зовнішні пристрої; контролювати бічні двері в суміжне приміщення. для затримки переходу пристрою в режим При цьому можливо конструктивне виконання часохорони на час закінчення перехідних процесів тини датчиків зі змінюваним направленням огляду. (після включення пристрою) і відходу користувача Для виключення помилкового спрацьовування із зони реакції датчиків 5 і 17. пристрою в деяких режимах, частина датчиків модля вироблення сигналу блокування вимиканже бути відключена вибором відповідної програми ня пристрою вимикачем 2; за допомогою вузла 15 або зменшена їхня чутлиІдентифікатори 7 і зчитувач 8 являють собою вість. Можливо також включення в пристрій датчисхему доступу, що дозволяє користувачеві безпеків, що працюють на іншій фізичній основі, наприрешкодно входити в приміщення яке охороняється клад ємнісного датчика, датчика працюючого на й витягати вміст сумки, кишені одягу, меблів. ефекті Доплера й ін. Як ідентифікатори 7 служать трансподери Вузол 6 виконаний на основі мікроконтролера, Proximity технології (або аналогічних, наприклад що дозволяє спростити схемотехнічне виконання MIFARE або iCLASS технологій) безконтактних пристрою шляхом реалізації багатьох завдань на пристроїв доступу. Ці пристрої не вимагають елепрограмному рівні замість апаратних рішень (наментів живлення. Енергію, необхідну для своєї приклад мікроконтролер заміняє генератор звукороботи вони одержують із вбудованої котушки від вої частоти, вузол блокування запуску генератора, електромагнітного поля пристрою, що зчитує (зчидва таймери й одновібратор у пристрої прототипі) і тувача), при внесенні його (ідентифікатора) у зону дає можливість перейти в робочому режимі на роботи зчитувача. Змінна напруга, наведена на режим зниженого енергоспоживання при відсутнокотушці трансподера, випрямляється для одерсті порушення контуру, який охороняється. У вузлі жання внутрішньої напруги живлення. Коли нако6 програмним або апаратним шляхом (з окремою пичена енергія перевищує мінімальний рівень, батареєю живлення) реалізовані годинник і каленнеобхідний для роботи трансподера він починає дар. Також у вузол 6 можуть входити цифрові й 9 39921 10 встановлюють на двері і вікна стаціонарно (за дорадіообмін зі зчитувачем без якого-небудь контакпомогою шурупів або клеячи). В обох випадках ту. Унікальний код збережений трансподером звимагніти встановлюються на двері і вікна, геркони чайно становить 40, 64 і більш біт. Дальність спрана коробки дверей і вікон. Датчики пожежної сигцьовування досягає 10-20 см. Конструктивно налізації стаціонарно встановлюють на стелі або у ідентифікатор 7 може бути виконаний у вигляді верхній частині стін. Для підвищення ступеня запластикової картки (смарт-картки), брилка, кільця, хищеності приміщення, яке охороняється, можлибраслету або іншого малогабаритного виконання. ве застосування датчиків 12 на основі клейкої меІдентифікаторами 7 користуються, як сам користуталевої стрічки, що приклеюється по периметру вач, так і особи, яким він вважає необхідний довіконного скла. Всі послідовно з'єднані датчики 12 ступ в приміщення або речі, що охороняються. приєднують до пристрою через з'єднувачі 13 і 14. У якості зчитувача 8 служить рідер (безконтакДатчик 12, як датчик порізу сумки, також через тний зчитувач) Proximity технології (або аналогічз'єднувачі 13 і 14 приєднуєть до пристрою, що виних наприклад MIFARE або iCLASS технологій) користовують як охоронний пристрій сумки. періодично випромінюючий на визначених радіоВузол 15 виконаний на базі однієї або декільчастотах кодові посилки, що приймаються транскох кнопок і/або клавіатурної матриці, і/або переподером який посилає відповідні кодові посилки з микача і служить для подачі на вхід вузла 6 потенунікальним кодом. У випадку прийому рідером ційних сигналів для ініціалізації подачі акустичного відповідної кодової посилки ідентичної заздалегідь сигналу тривоги при використанні пристрою в яковведеному кодові, він сигналізує про це вузлу 6, сті того, що носиться (кишенькового) охоронного для розблокування вимикача 2 і блокування підсипристрою, зміни режиму роботи пристрою (наприлювача 4 (заборони подачі тривожного сигналу). клад: роботи з малою потужністю видаваного звуДля економії розряду автономного джерела живковим випромінювачем тривожного сигналу, відлення, зчитувач 8 може періодично включатися ключення частини датчиків 5 і т.д.). Для через кілька секунд на час необхідний для обміну спрощення обміну (зменшення кількості сигнальінформацією з ідентифікатором 7. Конструктивно них ліній) між вузлами 6 і 15, в останньому, викозчитувач 8 виконаний у малогабаритному окремористаний мультиплексний комутатор. му корпусі (з можливістю механічного зістикуваня Для відображення стану роботи пристрою до корпусу пристрою) і електричне підключається служить вузол 16, що по командах вузла 6 індицідо пристрою через з'єднувачі 9 і 10 за допомогою рує включення пристрою, обрану за допомогою кабелю необхідної довжини (до 5-10 м), через який вузла 15 програму роботи пристрою або іншу нездійснюється його живлення й інформаційний обобхідну службову інформацію. У вузлі 16 можуть мін із пристроєм. У найпростішому випадку зчитувикористовуватися як одиночні світлодіоди, так і вач 8 вішається на внутрішню дверну ручку вхідсемисегментні або матричні світлодіодні, або рідних не металевих дверей. При стаціонарному кокристалічні індикатори. Для зниження енерговикористанні він кріпиться до внутрішньої поверхні споживання в робочому режимі (режимі охорони) дверей за допомогою шурупів або іншого жорстковузол 16 відключається після переходу пристрою в го кріплення. цей режим. З'єднувач 11 конструктивно може складатися з Датчики 17 виконані за електричною схемою декількох з'єднувачів і призначений для підклюаналогічній датчикам 5, але з конструктивними чення зовнішніх пристроїв, наприклад аналогічного відмінностями. Це зовнішні датчики, кожний з яких мобільного пристрою охоронної сигналізації або виконаний в окремому корпусі, що приєднуються додаткових датчиків, зовнішніх комутаційних придо пристрою кабелем довжиною в кілька метрів за строїв для включення могутніх навантажень - надопомогою з'єднувачів 18 і 19, що дозволяє розприклад прожектора або сирени ревуна, зовнішташовувати ці датчики по периметру приміщення, ньої стандартної Flash-пам'яті (Flash-плеєра) для яке охороняється, або в суміжних приміщеннях. документування подій, відеокамери 33 і відеореєсВикористана в них більш могутня (по оптичних тратора 34 (що включаються по сигналі тривоги) характеристиках) лінза Френеля дозволяє контроабо адаптера 30 з телефоном 31, пристроїв провілювати простір довжиною до 15-25 м, що істотно дного або безпровідного зв'язку ( наприклад припри охороні протяжних приміщень або територій. строїв ІР-телефонії (зв'язку через інтернет) також Датчик 20 служить для ініціалізації сигналу зініційованих по сигналу тривоги). Обмін інформатривоги з появою сторонніх звуків в приміщенні, цією через з'єднувач 11 здійснюється як по станяке охороняється, вище визначеного рівня. Як акудартним послідовним лініям зв'язку (СОМ-порт, стичний датчик може використовуватися датчик, USB і ін.) наприклад для зв'язку з аналогічним налаштований на резонансну частоту звуку, який пристроєм, що заявляється, або персональним видається при розбитті скла і на частоту тривожкомп'ютером, так і по спеціалізованим - наприклад ного сигналу пристрою, аналогічного тому, що задля додаткових датчиків. являється. Як датчики 12 використовують магнітоконтакні Вузол 21 служить для фіксації зниження на(герконові) датчики і плавкі датчики пожежної сигпруги внутрішнього автономного джерела струму налізації (при використанні пристрою в стаціонарвузла 1 нижче допустимого рівня і видачі при цьоному режимі) або датчик порізу сумки. Магнітоконму відповідного сигналу у вузол 6, для видачі їм такні датчики встановлюють на вікна і двері попереджуючого сигналу на підсилювач 4 і звукоприміщення тимчасового проживання за допомовий випромінювач 3, а також відповідного повідгою липких матеріалів: липкої стрічки, лейкопласомлення на вузол 16, включення заряду акумулятиру, пластиліну або розім'ятої жувальної гумки. торів вузлом 1, блоком 22 або фотоелементом 25 і При постійному проживанні в приміщенні датчики 11 39921 12 єю виводів і типом з'єднувача). Також як телефон відключення їх (за винятком фотоелементу 25) 31 може використовуватися смартофон або камепісля досягнення необхідного рівня напруги. рафон (стільниковий телефон з вбудованою в ньоЯк блок 22 служить мережевий блок живленго цифровою фото або відеокамерою), що дозвоня, що аналогічний застосовуваним для живлення ляє при включенні цього телефону по сигналу малогабаритних радіоприймачів, зарядки акумулятривоги, знімати відеозображення приміщення, яке торів стільникових телефонів і іншої побутової охороняється, і передавати його на телефон 32 техніки з вихідною напругою в діапазоні 3-12 В і користувачеві (при використанні відповідного пропотужністю, що забезпечує повноцінну роботу грамного забезпечення). Телефон 32, що носиться пристрою. Блок 22 служить також для заряду акукористувачем із собою коли він перебуває за мемулятора внутрішнього автономного джерела жижами приміщення, яке охороняється, необхідний влення вузла 1. В якості блоку 22 у світлий час для прийому повідомлень тривоги, переданих придоби може використовуватися зовнішній фотостроєм через адаптер 30 і телефон 31. елемент (готова сонячна батарея). Блок 22 приєдВідеокамера 34 і відеореєстратор 35 включанується до пристрою за допомогою з'єднувачів 23 і ються пристроєм по сигналу тривоги і служать для 24. фіксації відеозображення приміщення, яке охороФотоелемент 25 служить для заряду акумуляняється, протягом деякого заданого часу в момент торної батареї вузла 1 або забезпечення роботи порушення і після нього, для наступного перегляду пристрою в робочому режимі (режимі мінімального цього зображення з метою ідентифікації порушниспоживання) у світлий час доби і при відсутності ка. Як відеокамера 33 і відеореєстратор 34 викозовнішнього джерела живлення. Його використанристані стандартні малогабаритні відповідні приня дозволяє значно продовжити час роботи автострої, що мають вхід дистанційного включення номного джерела живлення вузла 1. Як фотоелених. Відеореєстратор 34 може розташовуватися в мент 25 використана готова сонячна батарея. суміжному або іншому приміщенні. Конструктивно фотоелемент 25 виконаний вбудоМалий розмір пристрою і вага розраховані на ваним у зовнішню поверхню пристрою. носіння пристрою в мобільному варіанті в кишені Як зовнішню сирену 26, що приєднують до одягу або в сумці. пристрою за допомогою кабелю довжиною кілька Нижче описані варіанти роботи пристрою. метрів і з'єднувачів 27 і 28, служить стандартна Варіант 1. Робота в якості охоронного прип'єзо або електромагнітна сирена з потужністю строю приміщення при перебуванні користувача акустичного сигналу, який вона випромінює, більусередині приміщення, що охороняється (наприше 100 дБ (потужність звукового випромінювача 3 клад під час сну користувача) для порівняння становить 80-95 дБ), або звуковий До пристрою через з'єднувачі 9 і 10 приєднувипромінювач (buzzer) з потужністю випромінюють зчитувач 8. Для економії внутрішнього автовання більш 80 дБ. Сирена 26 призначена для номного джерела живлення до пристрою приєдтимчасової або постійної установки в місці (в принують блок 22. Пристрій може працювати без міщенні, що охороняється або поза ним), яке найдатчиків 12 При необхідності користування ними, більш прослуховується сторонніми людьми для датчики 12 тимчасово або постійно встановлюють залучення їхньої уваги. на вікна й двері приміщення і приєднують до приПорт 29 служить для обміну пристроєм цифстрою. Вікна і двері закривають. Для додаткової ровою інформацією із зовнішніми пристроями, що можливості дистанційного відключення пристрою мають подібний інфрачервоний порт (стільникодо нього можна приєднати адаптер 30, із приєднавими телефонами, аналогічними мобільними приним до нього телефоном 31. Зчитувач 8 необхідно строями охоронної сигналізації, персональним розташувати в зручному для користувача місці, комп'ютером і ін.) у робочому і налагоджувальному поза зоною контролю датчиків 5. режимах. Порт 29 виконаний на модулі або окреДля розширення площі, яка охороняється, до мому приймачеві і передавачеві інфрачервоного пристрою можна приєднати додатковий аналогічвипромінювання, що дозволяєть провадити обмін ний мобільний пристрій охоронної сигналізації або цифровою інформацією в розповсюдженому IrDA приєднати датчики 17, розташовувані в цьому або або подібному стандарті. суміжному приміщенні. Після включення пристрою Зовнішні пристрої, що не входять до складу вимикачем 2 за допомогою вузла 15 можливе пепристрою, яке заявляється і розширюють його мореналаштування режиму роботи пристрою для жливості: зміни потужності подачі тривожного сигналу, відЯк адаптер 30 служить готовий адаптер стільключення датчиків 5 (у купі поїзда при необхідносникового зв'язку або DATA-кабель (аналогічний ті, при використанні тільки датчиків 12) і ін.. використовується для приєднання стільникових Пристрій встановлюють (кладуть) горизонтателефонів до персонального комп'ютера). льно на стіл, стілець, тумбочку (датчиками 5 в стоЯк телефони 31 і 32 застосовані стандартні рону зон, які охороняються - наприклад двері і телефони стільникового зв'язку (як телефон 31 вікна) у малопомітному місці і включається вимиможе бути використані готовий модем або модуль качем 2. Пристрій переходить у робочий режим стільникового зв'язку). При необхідності між з'єд(режим охорони) через час, необхідний для встанувачами телефону 31 і адаптера 30 може бути новлення режиму роботи датчиків 5 і 17 й рівний використаний перехідній кабель, що підходить до 10-60 с для різних типів датчиків. Користувач після конкретного типу телефону 31 (зовнішні з'єднувачі переходу пристрою в режим охорони повинен петелефонів різних фірм виробників відрізняються ребувати поза зоною реакції датчиків 5. Одночасміж собою, крім того різні модифікації телефонів но з переходом у робочий режим пристрій перехооднієї і тієї ж фірми можуть відрізнятися нумераці 13 39921 14 нювач 3 видає акустичний тривожний сигнал. При дить у режим зниженого енергоспоживання. При цьому також буде виданий сигнал включення зовцьому пристрій неможливо знеструмити, тому що нішніх пристроїв - телефону 31 , відеокамери 33 і вимикач 2 заблокований вузлом 1 і напруга живвідеореєстратора 34. Якщо до пристрою через лення надходить у пристрій обходячи вимикач 2, з'єднувач 11 і адаптер 30 підключений камерафон У випадку порушення простору, який охороня(як телефон 31), то по сигналі тривоги на телефон ється - відкриванні дверей або вікон, розбитті скла, 32 буде переданий сигнал тривоги, а на екран цьорусі порушника в зоні контролю датчиків 5 або 17 го телефону - зображення приміщення, яке охоророзривається електричний ланцюг датчиків 12 няється, в момент тривоги. і/або змінюється потенціал сигналу на виході датПеред входом в приміщення, яке охороняєтьчиків 5, 17 або 20 і, як наслідок, по команді вузла 6 ся, користувачеві необхідно піднести ідентифіказвуковий випромінювач 3 видає акустичний тривотор 7 упритул до дверей біля дверної ручки до жний сигнал. розташовуваного з протилежної сторони дверей Для вимикання пристрою користувачеві необзчитувача 8, на час достатній для обміну кодовою хідно, перебуваючи поза зоною реакції датчиків 5, інформацією між ідентифікатором 7 і зчитувачем 8 піднести до зчитувача 8 на відстань менш 10 см (при цьому роздасться попереджуючий сигнал, що ідентифікатор 7 відключити його за допомогою вказує користувачеві про можливості входу в привимикача 2 або послати з телефону 32 відповідне міщення), відкрити вхідні двері, ввійти в приміщенповідомлення на телефон 31 для дозволу відклюня і вимикачем 2 відключити пристрій. Можливий чення пристрою (у цьому випадку пристрій протядодатковий варіант входу в приміщення, яке охогом декількох секунд не буде реагувати на поруроняється, при використанні підключеного до з'єдшення охоронюваної зони) і відключити його за нувача 11 через адаптер ЗО телефону 31. Корисдопомогою ідентифікатора 7 і вимикача 2. тувач може з телефону 32 послати в пристрій Варіант 2. Робота в якості охоронного приповідомлення для тимчасової затримки сигналу строю приміщення при перебуванні користувача тривоги на час, необхідний для його входу в припоза приміщенням, яке охороняється міщення і відключення пристрою за допомогою У цьому варіанті робота пристрою відбуваєтьідентифікатора 7 і вимикача 2. ся аналогічно варіанту 1. Також, як у попередньоВаріант 3. Робота в якості мобільного сигнальму випадку, для розширення площі, яка охороняного пристрою ється, до пристрою через з'єднувач 11 можна Датчики 12, 17 і зчитувач 8 не приєднують до приєднати додатковий аналогічний мобільний припристрою. Вхід у режим здійснюють натисканням і стрій охоронної сигналізації або датчики 17, розутриманням визначеної кнопки (кнопки тривоги) ташувавши їх в цьому або суміжному приміщенні і, вузла 15 з наступним включенням пристрою вимидодатково, приєднати до з'єднувача 11 адаптер 30 качем 2. У цьому режимі програмним шляхом віді телефон 31, входи включення відеокамери 33 ключені датчики 5 і 20. У випадку погрози користу(розташованої в малопомітному місці) і відеореєсвачеві він повинен відпустити кнопку тривоги вузла тратора 34. Аналогічно роблять при підключенні 15 і при цьому пристрій видасть акустичний сигнал до з'єднувача 11 пристрою через адаптер 30 катривоги. мерафона (як телефону 31). Також до з'єднувача При відсутності необхідності подачі тривожно11, для документування подій, можна підключити го сигналу пристрій виключають вимикачем 2 при стаціонарний персональний комп'ютер, або такий натиснутій кнопці тривоги вузла 17. що носиться, або зовнішню стандартну FlashВаріант 4. Робота в якості охоронного припам'ять. Для кращого залучення уваги сторонніх строю сумки. людей, через з'єднувачі 27 і 28 приєднати сирену Пристрій включають за допомогою вимикача 2. 26, розташувавши її в місці найкращого прослухоЗа допомогою вузла 15 вибирають відповідну провування. Зчитувач 8 повісити на внутрішню ручку граму (при цьому відключається датчик 20). Привхідних дверей упритул до них.. стрій із приєднаним датчиком 12, у виді датчика Пристрій встановлюють (кладуть) горизонтапорізу сумки, і зчитувачем 8 кладуть в сумку датльно на стіл, стілець, тумбочку (будь-яке придатне чиком 5 нагору і зчитувачем 8 до стінки сумки. для цих цілей місце і датчиками 5 (і 17) в сторону Сумка закривається. Через 10-60 с (час необхідзон, які охороняються - наприклад двері й вікна) у ний для установки (заспокоєння) датчиків 5) прималопомітному місці й включають вимикачем 2. стрій перейде в режим охорони і зниженого енерПристрій переходить у робочий режим (режим госпоживання. Ідентифікатор 7, при цьому, охорони) через час, необхідний для встановлення необхідно зберігати в недоступному для злодія режиму роботи вбудованих датчиків руху і рівний місці і перевищуючому 20 см від зчитувача 8. 10-60 с для різних типів датчиків. Після включення При проникненні руки злодія в сумку датчик 5 і вибору режиму роботи пристрою користувач позреагує на неї і пристрій подасть акустичний тривинен залишити приміщення протягом обмеженого вожний сигнал. При цьому в злодія не буде можчасу, інакше пристрій перейде в робочий режим і ливості відключити пристрій, тому що вимикач 2 зафіксує порушення в даній зоні, і видасть сигнал заблокований електронним ключем вузла 1. Те ж тривоги. Одночасно з переходом у робочий режим саме відбувається при порізі стінки сумки. Датчик пристрій переходить у режим зниженого енерго12 видасть пристроєві сигнал порушення цілісності споживання. сумки і він подасть акустичний тривожний сигнал. У випадку порушення простору, який охороняДля відключення пристрою до стінки сумки, де ється - відкриванні дверей або вікон, розбитті скла, лежить пристрій, упритул до зчитувача 8 підносять русі порушника в зоні контролю датчиків 6 або 17 і, ідентифікатор 7 на час достатній для обміну кодояк наслідок, по команді вузла 6 звуковий випромі 15 39921 16 вою інформацією між ним і зчитувачем 8 (при цьосигналу самим пристроєм (звуковим випромінюваму буде вироблений попереджуючий сигнал, що чем 3). говорить користувачеві про розблокування схеми Пристрій включається вимикачем 2. Через 10доступу пристрою), сумку відкривають і вимикачем 60 із пристрій переходить у робочий режим. 2 відключають пристрій. При відкриванні дверцят меблів або висуванні Варіант 5. Робота в якості охоронного пришухляди спрацюють датчики 12 або 5 (останні строю коштовного предмету (гаманця, документа і зреагують на зміну теплового фону внаслідок пот.д.), що знаходиться в кишені одягу траплення рук злодія в зону їхнього огляду) і приУ цьому випадку датчики 12 не використовустрій видасть тривожний сигнал з одночасною пеють. Пристрій включають за допомогою вимикача редачею користувачеві на телефон 32 2. За допомогою вузла 15 вибирають відповідну повідомлення про спробу крадіжки предметів, які програму і пристрій (із приєднаним зчитувачем 8) охороняються. разом з предметом, який потрібно охороняти, клаДля відключення пристрою необхідно до дведуть в кишеню, зчитувачем 8 убік зручний для підрцят або передній стінці шухляди у відомому коринесення впритул до нього (до одягу в місці розтастувачеві місці піднести ідентифікатор 7 на час шування кишені зі збереженим коштовним достатній для обміну кодовою інформацією між предметом і пристроєм) ідентифікатора 7. Через ідентифікатором 7 і зчитувачем 8 відкрити дверці 10-60 з (час необхідний для установки (заспокоєнмеблів (висунути шухляду) і вимикачем 2 відклюня) датчиків 5) пристрій перейде в робочий режим. чити пристрій. Ідентифікатор 7, при цьому необхідно зберігати в Варіант 7. Робота в якості охоронного принедоступному для злодія місці і на відстані перестрою сейфа. вищуючому 20 см від цієї кишені. Для охорони сейфа необхідно використовуваПри проникненні руки злодія в кишеню датчик ти два пристрої, що заявляються. Перший при5 зреагує на зміну теплового фону і пристрій вистрій (без додаткових зовнішніх пристроїв і з придасть сигнал тривоги. єднаним зчитувачем 8) кладуть в сейф одним з Для витягнення предмета, який охороняється, датчиків 5 убік його дверей). Другий пристрій, обнеобхідно піднести ідентифікатор 7 упритул до ладнаний датчиком 20, кладуть недалеко від перодягу (до кишені, де зберігаються пристрій і кошшого в непомітному місці. До другого пристрою товний предмет) на час достатній для обміну коможуть бути приєднані зовнішні пристрої аналогічдовою інформацією між ідентифікатором 7 і зчитуно варіантові 6 роботи пристрою. вачем 8, витягти пристрій і відключити його Обоє пристрої включаються. вимикачем 2. При відкриванні дверей сейфа або проникненВаріант 6. Робота в якості охоронного прині руки злодія (якщо він якимсь чином обминув інші строю коштовних предметів при збереженні їх у датчики) у пророблений їм отвір у бічній стінці шухлядах меблів, за дверцями секретера і подібсейфа, датчики 5 або 12 зафіксують це порушення них місцях і перший пристрій видасть тривожний сигнал, який У цьому варіанті роботи пристрою, при необвідразу фіксується датчиком 20 другого пристрою, хідності використання датчиків 12, їх кріплять усеякий також видасть тривожний сигнал і передасть редині меблів аналогічно раніше описаній установідповідне повідомлення на телефон 31, а той на вці датчиків 12 на двері. Пристрій (із приєднаним телефон 32. зчитувачем 8) встановлюють (кладуть) біля пеДля відключення першого пристрою, необхідредньої стінки шухляди або відразу за меблевими но спочатку відключити другий пристрій, відкрити дверми зчитувачем 8 назовні й одним з датчиків 6 сейф (при цьому перший пристрій видасть тривоубік відкриття дверей або висування шухляди. При жний сигнал. Користувачеві, для блокування цього необхідності до пристрою приєднують адаптер 30 і сигналу, необхідно впритул піднести ідентифікатор телефон 31. Для збереження тривалої працездат7 до зчитувача 8 (тривожний сигнал при цьому ності пристрою до нього можна приєднати блок 22 перестане звучати) і вимикачем 2 відключити при(при необхідності просмикнувши мережевий шнур стрій. виходу живлення через заздалегідь пророблений У такий спосіб пристрій, що заявляється, викоотвір у задній стінці меблів). Для посилення потунаний за приведеною схемою й описом, дозволяє жності тривожного сигналу до пристрою через досягти бажаного результату по створенню малоз'єднувачі 27 і 28 приєднати сирену 26. Сирену габаритного, який носять у кишені або сумці, багаможна установити у віддаленому місці, де вона тофункціонального персонального мобільного буде добре чутна сторонніми людьми, підключивохоронного пристрою, більш надійного при викоши її кабель до пристрою через той же отвір, черистанні для охорони приміщення, який застосорез яке проходить кабель зовнішнього живлення. вується як охоронний пристрій сумки, і коштовних При цьому, для відволікання уваги порушника на речей, збережених у кишені одягу, меблі, сейфі, і сирену, вибором відповідної програми за допомопридатного для експлуатації в різноманітних побугою вузла 15 (після включення живлення притових умовах. строю) може бути відключена подача тривожного 17 Комп’ютерна верстка В. Мацело 39921 Підписне 18 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
