Пристрій охоронної сигналізації

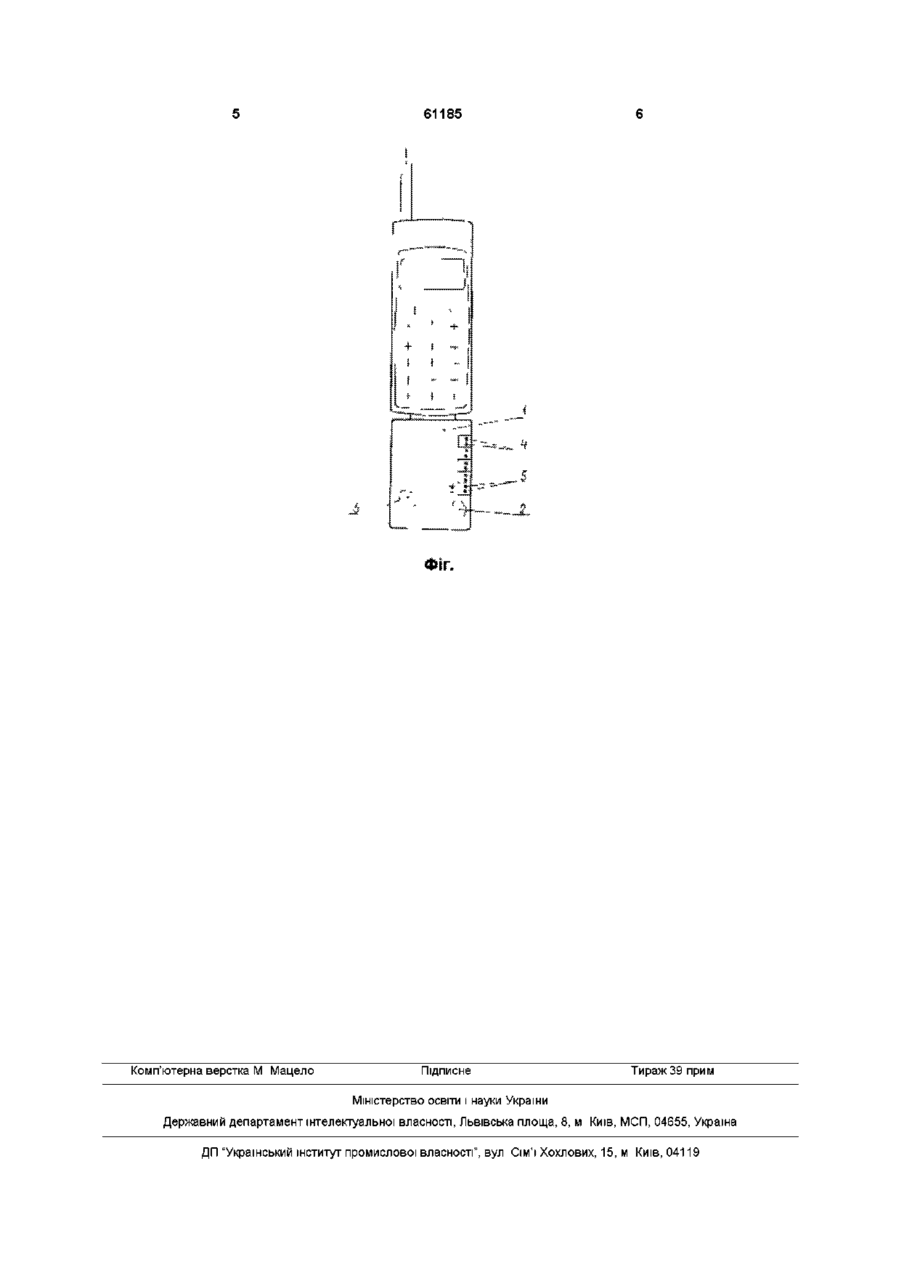

Пристрій охоронної сигналізації, що містить датчики, звуковий сигналізатор, зовнішнє джерело живлення, який відрізняється тим, що містить мобільний телефон, підключений до мережі GSM з приєднаною до нього зовнішньою приставкою, яка містить блок управління, що складається з процесора з основним діючим елементом у вигляді мікроконтролера AduC812BS з пам'яттю програм, аналого-цифровим перетворювачем (АЦП) і цифро-аналоговим перетворювачем (ЦАП), голосовий модуль з запам'ятовуючим пристроєм, процесор, який здійснює оповіщення про спрацьовування датчиків, розташованих в місцях, що охороняються, за допомогою мобільного телефону на задані телефонні номери звуковим сигналізатором (мовним) чи текстовим повідомленням Пристрій охоронної сигналізації призначений для сигналізації про крадіжку, злом квартир, офісів, автомобілів, і здійснює сповіщення безпосередньо модним повідомленням чи відправкою SMS (текстові) повідомлення на задані телефонні номери (2 незалежні телефони, в тому числі мобільні, через звичайну мережу) Відомим пристроєм для сигналізації (а с СССР №581480, кл G08B13/08 25 11 77) є пристрій, який містить замикальні контакти датчиків, комутаційне реле, підключене до джерела живлення через свої перші замикальні контакти, звуковий сигналізатор, підключений до джерела живлення через другі замикальні, контакти комутаційного реле Реле часу підключене до джерела живлення через паралельно включені свої розмикальні контакти і треті замикальні контакти комутаційного реле, паралельно першим замикальним контактам якого підключені замикальні контакти датчиків і другі замикальні контакти реле часу Пристрій є найближчим аналогом Недоліком цього пристрою є мала надійність і неможливість охорони об'єктів, які віддалені від зацікавленої особи В основу винаходу поставлене технічне завдання удосконалення конструкції пристрою охоронної сигналізації за рахунок використання мобільного телефону, забезпечений зовнішньою приставкою до мобільного телефону, яка приймає сигнали від датчика, оброблює сигнали, які поступають, і за допомогою приєднання телефону пе редає сповіщення про датчик, який спрацював, на заданий номер телефону (як мобільний, так і через звичайну мережу) в мовній чи текстовій формі, що забезпечує можливість — підвищення надійності охорони об'єкту, — охорони віддалених об'єктів від зацікавленої особи, — підвищення оперативності сповіщення зацікавленої особи, — отримання інформації в зручній формі (мовній чи текстовій), — збереження конфіденціальності сповіщення, яке надійшло Пристрій охоронної сигналізації утримує мобільний телефон, підключений до мережі GSM з приєднаною до нього зовнішньою приставкою Датчики охоронної сигналізації розміщені безпосередньо в охоронних місцях і з'єднані проводами із зовнішньою приставкою до мобільного телефону Зовнішня приставка до мобільного телефону, яка утримує процесор, підключена до мобільного телефону через роз'єм розширення мобільного телефону знизу корпусу При спрацьовуванні датчика сигнал поступає в процесор, в якому перетворюється у цифрову форму Одержані оцифровані сигнали оброблюються за допомогою комп'ютерної програми процесора і поступають із приставки до мобільного телефону в мобільний телефон, який здійснює сповіщення на задані номери приймальних телефонів Приставка до мобільного телефону склада ю 00 (О 61185 ється з двох печатних плат плати процесора 2 і плати голосового модуля 3 (може бути відсутньою) Плати оточені металевим екраном і поміщені в пластмасовий корпус з контактами для підключення датчиків 4 і зовнішнього живлення 5 Живлення пристрою здійснюється від зовнішнього джерела або акумуляторної батареї мобільного телефону Це дозволяє йому зберегти працездатність навіть при виключенні мережі 220В Живленням керує вмонтований контролер живлення, що знаходиться у платі процесора 2 Крім того, він здійснює індикацію поточного джерела живлення, що дозволяє видавати сигнал тривоги при зникненні чи відновленні джерела живлення Використаний інтегральний стабілізатор напруги дозволяє ефективно фільтрувати перешкоди по ланцюгах живлення, що виникають під час роботи мобільного телефону так Приставка до мобільного телефону працює При спрацюванні датчика сигнал поступає на вхід головного керуючого елементу пристрою мікроконтролера AduC812BS, який входить в плату процесора 2 вхідними сигналами можуть бути не тільки замикання (розмикання) контактів датчиків, а й менш ПОМІТНІ зміни стану (обрізання проводки чи заливання и водою) Вхідними сигналами можуть бути будь-які зміни напруги (засвічування габаритів або лампочок в салоні автомобіля) При спрацюванні будь-якого датчика на приймальний телефон поступає голосове повідомлення про те, що датчик спрацював, або відправляється SMS повідомлення на табло телефону Застосований мікроконтролер AduC812BS містить — 8 незалежних аналогових входів 4 (для підключення датчиків), — вмонтований порт SPI для обміну даних з мобільним телефоном, — вмонтований 12С-порт, — вмонтований датчик температури, — надзвичайно низьке енергоспоживання, — внутрішні ланцюги ЦАП/АЦП, — надійний захист від перешкод, — надмалі габарити і вага Зазначені характеристики виробу дозволили захистити пристрій від перевантаження і ЗОВНІШНІХ статичних розрядів Схема захисту надійно забезпечує всі входи пристрою від короткого замикання і високої напруги до 500 вольт У той же час аналогові входи мають підвищену чутливість до зміни вхідного сигналу (0,01 вольт), що значно підвищує надійність охорони, дозволяє використати всю різноманітність датчиків охорони Канал SPI забезпечує прямий і миттєвий обмін даними з мобільним телефоном Через вмонтований порт 12С пристрій може обмінюватися даними із ЗОВНІШНІМИ джерелами (наприклад, пультом набору пароля) При цьому пристрій виявляється автоматично під час запуску пристрою в режим охорони Під час охорони пристрій постійно перевіряє наявність зв'язку із ЗОВНІШНІМ джерелом і за його відсутності (наприклад, обрізання проводки) відразу ж видає сигнал тривоги Завдяки вмонтованому датчику температури, пристрій у будь-який час точно знає температуру оточуючого повітря, що використано у внутрішній пожежній сигналізації Мікроконтролер AduC812BS розрахований для пристроїв батарейного живлення, має низьке енергоспоживання і великий діапазон живильних напруг У той же час виробник гарантує високий ступінь захисту від електричних перешкод по ланцюгах живлення Це дозволяє пристрою продовжувати функціонувати при відключенні зовнішнього джерела живлення У цьому випадку пристрій автоматично переходить на живлення від акумуляторних батарей мобільного телефону і продовжує автономну роботу протягом ЗО 100 годин (залежно від моделі мобільного телефону і потужності його акумуляторів) За більш потужного акумулятора (автомобільного) період автономної роботи пристрою збільшується до декількох МІСЯЦІВ Внутрішній АЦП дозволив легко і без зайвих затрат реалізувати обробку звуку, що поступає з телефону Внутрішній ЦАП використаний для синтезу мовних повідомлень, що відсилаються в телефон Особливості конструкції мікроконтролера виключають читання закладеної в нього інформації Надмалі габарити і вага контролера дозволили створити малогабаритний і досить ефективний пристрій сигналізації Варіанти (модифікації) пристрою — з можливістю синтезу мовних повідомлень і відправки SMS, — тільки з відправкою SMS-повідомлень, Тому блок, який зберігає дані для синтезу голосу, виготовлено окремим модулем Цей модуль, за необхідністю, просто підключається до внутрішнього роз'єму плати процесора При варіанті „тільки SMS" значно знижується енергоспоживання Наявність блоку визначається автоматично під час підключення живлення до пристрою Оскільки при повному вичерпанні енергії акумулятора мобільного телефону пристрій втрачає оперативну інформацію, параметри настройки також зберігаються і в пам'яті мобільного телефону Це дозволяє при відновленні живлення автоматично продовжити перервану роботу 61185 Комп'ютерна верстка М Мацело Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
