Пристрій для регулювання коливань

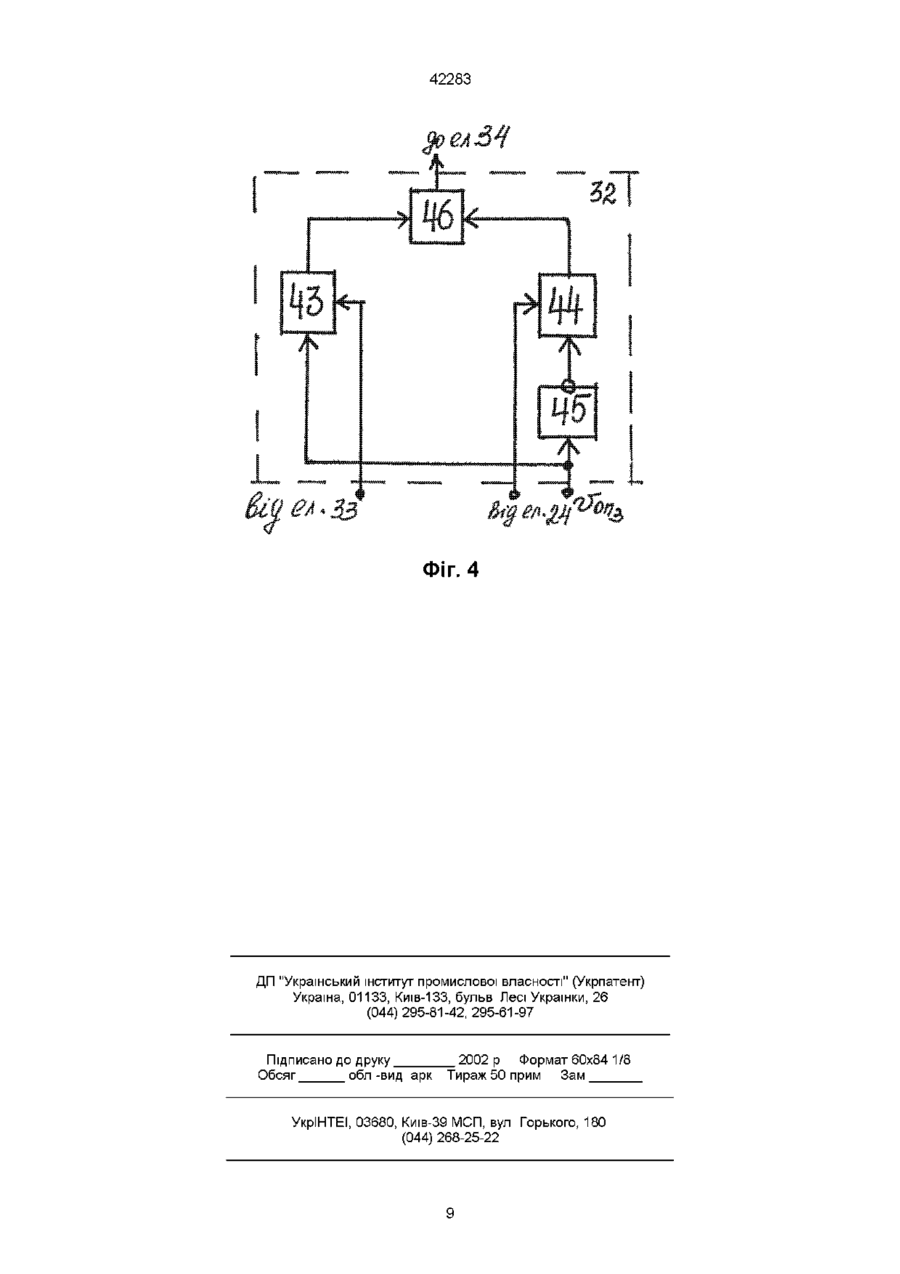

Пристрій для регулювання коливань, що містить генератор періодичних сигналів, вихід якого сполучений з інформаційним входом регулятора амплітуди, послідовно сполучені підсилювач потужності, вібратор, віброперетворювач, узгоджувальний підсилювач, вимірювач пікового значення, блок пам'яті, блок порівняння, вихід якого сполучений з керувальним входом регулятора амплітуди, послідовно сполучені формувач прямокутних сигналів, перший диференціювальний блок, перший елемент І, перший тригер, перший ключ, послідовно сполучені інвертор і другий диференціювальний блок, послідовно сполучені задавач числа імпульсів, лічильник імпульсів і другий тригер, а також третій диференціювальний блок, вхід якого сполучений з прямим виходом першого тригера і з керувальним входом блока пам'яті, а вихід - з Rвходом другого тригера, прямий вихід якого сполучений з другим входом першого елемента І, вихід регулятора амплітуди сполучений з входом формувача прямокутних сигналів і з інформаційним входом першого ключа, вихід якого сполучений з входом підсилювача потужності, об'єднаним з входом задавача числа імпульсів, вхід інвертора сполучений з виходом формувача прямокутних сигналів і з лічильним входом лічильника імпульсів, вихід другого диференціювального блока сполучений з R-входом першого тригера, до другого входу блока порівняння приєднаний через перший комутатор вихід першого блока опорної напруги, а також другий ключ, цифро-аналоговий перетворювач, другий елемент І, другий комутатор, реверсивний лічильник імпульсів, третій тригер, елемент затримки, цифровий компаратор і задавач максимального коду, причому другий інформаційний вхід першого комутатора сполучений з виходом цифро-аналогового перетворювача, інформаційний вхід другого ключа сполучений з виходом першого елемента І, керувальний вхід другого ключа сполучений з прямим виходом другого тригера, а вихід другого ключа сполучений з входом елемента затримки, керувальний вхід другого комутатора сполучений з прямим виходом третього тригера, а перший і другий виходи другого комутатора сполучені з підсумовувальним і віднімальним входами реверсивного лічильника імпульсів, розрядні виходи якого сполучені з ВІДПОВІДНИМИ входами цифро-аналогового перетворювача, входами другого елемента І і з першою групою входів цифрового компаратора, друга група входів якого сполучена з ВІДПОВІДНИМИ виходами задавача максимального коду, а третій вхід цифрового компаратора сполучений з виходом елемента затримки, вихід цифрового компаратора сполучений з Rвходом третього тригера, S-вхід якого сполучений з виходом другого елемента І, який відрізняється тим, що він додатково містить множник частоти імпульсів, третій комутатор, елемент НЕ, елемент АБО, третій ключ, причому множник частоти імпульсів зашунтований третім ключем, який включений між виходом другого ключа і входом другого комутатора, керувальний вхід третього ключа через елемент АБО, другим входом сполученого з виходом другого блока опорної напруги, приєднаний до виходу третього комутатора, другий вхід якого сполучений з прямим виходом третього тригера безпосередньо, а перший вхід третього комутатора сполучений з прямим виходом третього тригера через елемент НЕ Пристрій відноситься до області випробуваної техніки і може бути використаним для випробування об'єктів на імпульсні навантаження Відомий пристрій для регулювання коливань, що містить генератор періодичних сигналів, вихід якого сполучений з першим входом регулятора амплітуди, послідовно сполучені підсилювач поту жності, вібратор, віброперетворювач і узгоджувальний підсилювач, а також блок порівняння, вихід якого сполучений з другим входом регулятора амплітуди, послідовно сполучені формувач прямокутних сигналів, перший диференціювальний блок, елемент І, перший тригер і ключ, послідовно сполучені інвертор і другий диференціювальний блок, СО 00 42283 послідовно сполучені задавач числа імпульсів, лічильник імпульсів і другий тригер, послідовно з'єднані вимірювач пікового значення і блок пам'яті, а також третій диференціювальний блок, вхід якого сполучений з виходом першого тригера і з другим входом блока пам'яті, а вихід - з другим входом другого тригера, вихід якого сполучений з другим входом елемента І, вихід регулятора амплітуди сполучений з входом формувача прямокутних сигналів і з другим входом ключа, вихід якого сполучений з входом підсилювача потужності і з входом задавача числа імпульсів, вхід інвертора з'єднанийз виходом формувача прямокутних сигналів і з другим входом лічильника імпульсів, вихід другого диференціювального блока сполучений з другим входом першого тригера, вихід узгоджувального підсилювача під'єднаний з входом вимірювача пікового значення, а вихід блока пам'яті сполучений з входом блока порівняння (див а с СРСР № 1068905, М кл G05D19/02, 23 01 1984) Недолік відомого пристрою - обмежена область використання обумовлена відсутністю можливості формування послідовностей імпульсних сигналів з ЛІНІЙНО зростаючою до максимального значення, а потім ЛІНІЙНО падаючою до мінімального значення амплітудою Цей недолік обумовлений відсутністю блоків комутації, формування, перетворення і ВІДПОВІДНИХ зв'язків МІЖ ЦИМИ бло ками Відомий також пристрій для регулювання коливань, що містить генератор періодичних сигналів, вихід якого сполучений з інформаційним входом регулятора амплітуди, послідовно сполучені підсилювач потужності, вібратор, віброперетворювач, узгоджувальний підсилювач, вимірювач пікового значення, блок пам'яті, блок порівняння, вихід якого сполучений з керувальним входом регулятора амплітуди, послідовно з'єднані формувач прямокутних сигналів, перший диференціювальний блок, перший елемент І, перший тригер і перший ключ, послідовно сполучені інвертор і другий диференціювальний блок, послідовно сполучені задавач числа імпульсів, лічильник імпульсів і другий тригер, а також третій диференціювальний блок, вхід якого сполучений з виходом першого тригера і з керувальним входом блока пам'яті, а вихід - з Rвходом другого тригера, вихід якого сполучений з другим входом першого елемента І, вихід регулятора амплітуди сполучений з входом формувача прямокутних сигналів і з інформаційним входом першого ключа, вихід якого сполучений з входом підсилювача потужності, об'єднаним з входом задавача числа імпульсів, вхід інвертора сполучений з виходом формувача прямокутних сигналів і з лічильним входом лічильника імпульсів, вихід другого диференціювального блока сполучений з Rвходом першого тригера, до другого входу блока порівняння під'єднаний через перший комутатор вихід джерела опорної напруги, а також другий ключ, цифро-аналоговий перетворювач, другий елемент І і другий комутатор, реверсивний лічильник імпульсів, третій тригер, елемент затримки, цифровий компаратор і задавач максимального коду, причому другий інформаційний вхід першого комутатора сполучений з виходом цифроаналогового перетворювача, вхід другого ключа сполучений з виходом першого елемента І, керу вальнии вхід другого ключа сполучений з прямим виходом другого тригера, а вихід - з входом елемента затримки, керувальний вхід другого комутатора сполучений з прямим виходом третього тригера, а перший і другий виходи другого комутатора сполучені з підсумовувальним і віднімальним входами реверсивного лічильника імпульсів, розрядні виходи якого сполучені з ВІДПОВІДНИМИ входами цифро-аналогового перетворювача, входами другого елемента І і з першою групою входів цифрового компаратора, друга група входів якого сполучена з ВІДПОВІДНИМИ виходами задавача максимального коду, а третій вхід цифрового компаратора сполучений з виходом елемента затримки, вихід цифрового компаратора сполучений з R-входом третього тригера, S-вхід якого сполучений з виходом другого елемента І (див а с СРСР № 1429093, М кл G05D19/02, 07 10 1988) Недолік відомого пристрою - обмежена область використання, обумовлена відсутністю можливості формування імпульсної ПОСЛІДОВНОСТІ сигналів, які мають обвідну амплітудних значень, що формуються з різною крутизною на ділянках збільшення і зменшення амплітудних значень Вказаний недолік обумовлений відсутністю блоків комутації, формування, перетворення і ВІДПОВІДНИХ ЗВ'ЯЗКІВ МІЖ ЦИМИ блоками В основу винаходу поставлене завдання створити такий пристрій для регулювання коливань, в котрому за рахунок введення блоків формування, перетворення, комутації і пам'яті можливо формувати імпульсну ПОСЛІДОВНІСТЬ сигналів, які мають обвідну амплітудних значень, що формується з різною крутизною на ділянках збільшення і зменшення амплітудних значень При цьому значно поширюється клас вирішуваних задач Поставлене завдання вирішується тим, що пристрій для регулювання коливань, який містить генератор періодичних сигналів, вихід якого сполучений з інформаційним входом регулятора амплітуди, послідовно сполучені підсилювач потужності, вібратор, віброперетворювач, узгоджувальний підсилювач, вимірювач пікового значення, блок пам'яті, блок порівняння, вихід якого сполучений з керувальним входом регулятора амплітуди, послідовно сполучені формувач прямокутних сигналів, перший диференціювальний блок, перший елемент І, перший тригер і перший ключ, послідовно сполучені інвертор і другий диференціювальний блок, послідовно сполучені задавач числа імпульсів, лічильник імпульсів і другий тригер, а також третій диференціювальний блок, вхід якого сполучений з прямим виходом першого тригера і з керувальним входом блока пам'яті, а вихід - з Rвходом другого тригера, прямий вихід якого сполучений з другим входом першого елемента І, вихід регулятора амплітуди сполучений з входом формувача прямокутних сигналів і з інформаційним входом першого ключа, вихід якого сполучений з входом підсилювача потужності, об'єднаним з входом задавача числа імпульсів, вхід інвертора сполучений з виходом формувача прямокутних сигналів і з лічильним входом лічильника імпульсів, вихід другого диференціювального блока сполучений з R-входом першого тригера, до другого входу блока порівняння під'єднаний через перший комутатор вихід першого блока опорної напруги, а 42283 також другий ключ, цифро-аналоговий перетворювач, другий елемент І і другий комутатор, реверсивний лічильник імпульсів, третій тригер, елемент затримки, цифровий компаратор і задавач максимального коду, причому другий інформаційний вхід першого комутатора сполучений з виходом цифро-аналогового перетворювача, інформаційний вхід другого ключа сполучений з виходом першого елемента І, керувальний вхід другого ключа сполучений з прямим виходом другого тригера, а вихід другого ключа сполучений з входом елемента затримки, керувальний вхід другого комутатора сполучений з прямим виходом третього тригера, а перший і другий виходи другого комутатора сполучені з підсумовувальним і віднімальним входами реверсивного лічильника імпульсів, розрядні виходи якого сполучені з ВІДПОВІДНИМИ входами цифро-аналогового перетворювача, входами другого елемента І і з першою групою входів цифрового компаратора, друга група входів якого сполучена з ВІДПОВІДНИМИ виходами задавача максимального коду, а третій вхід цифрового компаратора сполучений з виходом елемента затримки, вихід цифрового компаратора сполучений з Rвходом третього тригера, S-вхід якого сполучений з виходом другого елемента І, ВІДПОВІДНО З винаходом, пристрій містить множник частоти імпульсів, третій комутатор, елемент НЕ, елемент АБО, третій ключ, причому множник частоти імпульсів зашунтований третім ключем, який включений між виходом другого ключа і входом другого комутатора, керувальний вхід третього ключа через елемент АБО, другим входом сполученого з виходом другого блока опорної напруги, під'єднаний до виходу третього комутатора, другий вхід якого сполучений з прямим виходом третього тригера безпосередньо, а перший вхід третього комутатора сполучений з прямим виходом третього тригера через елемент НЕ Застосування запропонованого пристрою разом з усіма суттєвими ознаками, включаючи ВІДМІННІ, забезпечує не тільки формування імпульсної ПОСЛІДОВНОСТІ сигналів, обвідна амплітудних значень яких на ділянках збільшення і зменшення амплітудних значень формується з однаковою крутизною, але і формування імпульсної ПОСЛІДОВНОСТІ сигналів, обвідна амплітудних значень яких на ділянках збільшення і зменшення амплітудних значень формується з різною крутизною Алгоритм для формування імпульсної ПОСЛІДОВНОСТІ сигналів, обвідна амплітудних значень яких на ділянках збільшення і зменшення амплітудних значень формується з однаковою крутизною забезпечується блоками комутації, перетворення, пам'яті Алгоритм для формування імпульсної ПОСЛІДОВНОСТІ сигналів, обвідна амплітудних значень яких на ділянках збільшення і зменшення амплітудних значень формується з різною крутизною забезпечується тими самими блоками комутації, перетворення, пам'яті, формування, але за допомогою комутації зв'язків МІЖ ЦИМИ блоками На фіг 1 наведена структурна схема пристрою для регулювання коливань, на фіг 2, 3, 4 - схеми комутаторів, де на фіг 2 - схема першого комутатора, на фіг 3 - схема другого комутатора, на фіг 4 - схема третього комутатора Пристрій для регулювання коливань містить генератор 1 періодичних сигналів, регулятор 2 амплітуди, перший ключ 3, підсилювач 4 потужності, вібратор 5, віброперетворювач 6, узгоджувальний підсилювач 7, вимірювач 8 пікового значення, блок 9 пам'яті, блок 10 порівняння, формувач 11 прямокутних сигналів, інвертор 12, лічильник 13 імпульсів, першийдиференціювальний блок 14, перший елемент 15 І, перший і другий тригери 16, 17 ВІДПОВІДНО, другий диференціювальний блок 18, задавач 19 числа імпульсів, третій диференціювальний блок 20, перший і другий комутатори 21, 22 ВІДПОВІДНО, другий ключ 23, третій тригер 24, реверсивний лічильник 25 імпульсів, задавач 26 максимального кода, цифровий компаратор 27, цифро-аналоговий перетворювач 28, другий елемент 29 І, елемент затримки ЗО, множник 31 частоти імпульсів, третій комутатор 32, елемент 33 НЕ, елемент 34 АБО, третій ключ 35 Перший комутатор 21 містить четвертий і п'ятий ключі 36, 37 ВІДПОВІДНО, елемент 38 НЕ, суматор 39 Другий комутатор 22 містить шостий і сьомий ключі 40, 41 ВІДПОВІДНО, другий елемент 42 НЕ Третій комутатор 32 містить восьмий і дев'ятий ключі 43, 44 ВІДПОВІДНО, третій елемент 45 НЕ, другий суматор 46 Блоки і елементи пристрою сполучені таким чином Вихід генератора 1 періодичних сигналів через регулятор 2 амплітуди сполучений з інформаційним входом першого ключа 3, вихід якого через підсилювач 4 потужності під'єднаний до обмотки рухомої котушки (на фіг 1 не показана) вібратора 5 На випробуваному об'єкті (на фіг не показаний) установлений віброперетворювач 6, вихід якого через послідовно з'єднані узгоджувальний підсилювач 7 і вимірювач 8 пікового значення сполучений з інформаційним входом блока 9 пам'яті, вихід якого сполучений з першим входом блока 10 порівняння, другий вхід якого сполучений з виходом першого комутатора 21, а вихід блока 10 порівняння сполучений з керувальним входом регулятора 2 амплітуди Перший інформаційний вхід першого комутатора 21 сполучений з виходом першого блока опорної напруги V on i Вихід регулятора 2 амплітуди сполучений з входом формувача 11 прямокутних сигналів, вихід якого через перший диференціювальний блок 14 сполучений з першим входом елемента 15 І, другий вхід якого сполучений з прямим виходом другого тригера 17, S-вхід якого сполучений з виходом переповнення лічильника 13 імпульсів, лічильний вхід якого об'єднаний з входом інвертора 12, сполучений з виходом формувача 11 прямокутних сигналів Вихід першого елемента 15 І сполучений з Sвходом першого тригера 16, R-вхід якого сполучений через другий диференціювальний блок 18 з виходом інвертора 12 Прямий вихід першого тригера 16 сполучений з керувальним входом першого ключа 3 і керувальним входом блока 9 пам'яті безпосередньо, а через третій диференціювальний блок 2 0 - з R-входом другого тригера 17 Вихід першого ключа 3 через задавач 19 числа імпульсів 42283 сполучений з входом "Останов" лічильника 13 імпульсів Керувальний вхід другого ключа 23 сполучений з прямим виходом другого тригера 17, інформаційний вхід другого ключа 23 сполучений з виходом першого елемента 15 І Вихід другого ключа 23 сполучений з входом цифрового компаратора 27 через елемент ЗО затримки, а з інформаційним входом другого комутатора 22 через множник 31 частоти імпульсів, що зашунтований третім ключем 35 Перший і другий виходи другого комутатора 22 сполучені з підсумовувальним і віднімальним входами реверсивного лічильника 25 імпульсів ВІДПОВІДНО Прямі виходи розрядів реверсивного лічильника 25 імпульсів сполучені порозрядно з входами цифро-аналогового перетворювача 28, об'єднаними порозрядно з входами багатовходового другого елемента 29 І і одною групою входів цифрового компаратора 27, друга група входів якого сполучена порозрядно з виходами розрядів задавача 26 максимального коду Вихід цифрового компаратора 27 сполучений з R-входом третього тригера 24, S-вхід якого сполучений з входом другого елемента 29 І Вихід цифро-аналогового перетворювача 28 сполучений з другим інформаційним входом першого комутатора 21 Прямий вихід третього тригера 24 сполучений з об'єднаними керувальним входом другого комутатора 22 і другим входом третього комутатора 32 безпосередньо, а через елемент 33 НЕ - з першим входом третього комутатора 32, вихід якого сполучений з першим входом елемента 34 АБО, другий вхід якого сполучений з виходом другого блока опорної напруги Von2 (на фіг не позначений), а вихід - з керувальним входом третього ключа 35 Керувальний вхід третього комутатора 32 сполучений з виходом третього блока опорної напруги VOn3 В першому комутаторі 21 перший вхід сполучений з виходом першого блока опорної напруги VOni і сполучений з інформаційним входом п'ятого ключа 37, керувальний вхід якого сполучений з виходом четвертого блока опорної напруги Von4 через перший елемент 38 НЕ, а керувальний вхід четвертого ключа 36, до інформаційного входу якого під'єднаний другий вхід першого комутатора 21, сполучений з виходом четвертого блока опорної напруги VOn4 безпосередньо Виходи четвертого і п'ятого ключів 36, 37 сполучені з входами суматора 39, вихід якого сполучений з виходом першого комутатора 21 В третьому комутаторі 32 керувальна напруга під'єднана до керувального входу восьмого ключа 43 безпосередньо, а до керувального входу дев'ятого ключа 44 - через третій елемент 45 НЕ Інформаційний вхід восьмого ключа 43 сполучений з першим входом третього комутатора 32, інформаційний вхід дев'ятого ключа 44 сполучений з другим входом третього комутатора 32 Виходи восьмого і дев'ятого ключів 43, 44 сполучені з входами другого суматора 46, вихід якого об'єднаний з виходом третього комутатора 32 Керувальний вхід другого комутатора 22 сполучений з керувальним входом шостого ключа 40 безпосередньо, а з керувальним входом сьомого ключа 41 через другий елемент 42 НЕ Об'єднані входи шостого і сьомого ключів 40 і 41 сполучені з інформаційним входом другого комутатора 22, а їх виходи - з підсумовувальним і віднімальним входами ВІДПОВІДНО лічильника імпульсів 25 Пристрій для регулювання коливань працює таким чином Генератор 1 періодичних сигналів виробляє на виході періодичний сигнал, зокрема, синусоїдальну напругу, яка через регулятор 2 амплітуди надходить на інформаційний вхід першого ключа З В вихідному стані перший тригер 16 знаходиться в нулі, тому перший ключ 3 розімкнутий і імпульсні сигнали не надходять через підсилювач 4 потужності в обмотку рухомої котушки вібратора 5 На виході формувача 11 прямокутних сигналів формуються прямокутні імпульси, які диференціюються першим диференціювальним блоком 14 Одночасно інвертовані інвертором 12 імпульси диференціюються другим диференціювальним блоком 18 і надходять на R-вхід першого тригера 16, підтверджуючи його нульовий стан Сигнал з виходу формувача 11 прямокутних сигналів надходить на лічильний вхід лічильника 13 імпульсів, який формує часовий інтервал між імпульсними сигналами, які формуються вібратором 5 При появі сигналу на виході "Переповнення" лічильника 13 імпульсів другий тригер 17 установлюється в одиничний стан Тому при формуванні позитивного імпульсу з виходу першого диференціювального блока 14 на виході першого елемента 15 І формується імпульсний сигнал, який установлює перший тригер 16 в одиничний стан При цьому перший ключ 3 замикається Одночасно сигнал з прямого виходу першого тригера 16 надходить на керувальний вхід блока 9 пам'яті і підготовлює цей блок до виміру вихідного сигналу узгоджувального підсилювача 7, а сигнал з виходу генератора 1 періодичних сигналів надходить через регулятор 2 амплітуди, перший ключ 3 і підсилювач 4 потужності в обмотку рухомої котушки вібратора 5 Вихідний сигнал віброперетворювача 6 через узгоджувальний підсилювач 7 і вимірювач 8 пікового значення надходить на вхід блока 9 пам'яті, який фіксує максимальне значення цього сигналу В режимі стабілізації амплітудних значень імпульсних сигналів, що формуються вібратором 5, на другий вхід блока 10 порівняння через перший комутатор 21 надходить постійний сигнал, що визначається першою опорною напругою V on i з виходу першого блока опорної напруги (на фіг не позначено) Зафіксоване в блоці 9 пам'яті максимальне значення сигналу в інтервал паузи порівнюється з першою опорною напругою V on i в блоці 10 порівняння і надходить на керувальний вхід регулятора 2 амплітуди, тим самим регулюючи амплітудне значення імпульсів і підстроюючи його до значення опорної напруги V on i В режимі програмної зміни амплітудних значень імпульсної ПОСЛІДОВНОСТІ сигналів за законом лінійно-дискретно зростаючої до максимального значення і лінійно-дискретно падаючої від максимального значення залежності на вихід першого 42283 комутатора 21 надходить напруга з другого його входу, а саме з виходу цифро-аналогового перетворювача 28 В цьому режимі третій ключ 35 замкнений постійно, тому що на його керувальний вхід надходить одиничний сигнал з виходу елемента 34 АБО, на один вхід якого надходить одиничний сигнал з виходу другого блока опорної напруги Von2 На другий вхід елемента 34 АБО надходить одиничний або нульовий сигнал з виходу третього комутатора 32, що визначається станом третього тригера 24 На керувальний вхід третього комутатора 32 (вихід третього блока опорної напруги \/опз) надходить нульовий сигнал, тому на вихід третього комутатора 32 надходить сигнал з прямого виходу третього тригера 24 безпосередньо При одиничному сигналі на керувальному вході третього комутатора 32 на його вихід надходить сигнал з виходу елемента 33 НЕ В цьому режимі в інтервал часу формування імпульсного сигналу, що надходить в обмотку рухомої котушки вібратора 5, другий тригер 17 буде установлений в одиницю, другий ключ 23 буде замкнений і імпульс, що відповідає моменту формування переднього фронту робочого імпульсу вібратора 5, через третій ключ 35 надходить на вхід другого комутатора 22 і далі на підсумовувальний вхід реверсивного лічильника 25 імпульсів, збільшуючи його (лічильника) зміст на одиницю молодшого розряду Той же сигнал, а саме імпульс, затриманий елементом ЗО затримки, надходить на вхід цифрового компаратора 27 і при порівнянні кодів на виходах розрядів реверсивного лічильника 25 імпульсів і задавача 26 максимального коду надходить на R-вхід третього тригера 24, установлюючи його в нульовий стан В цьому режимі сигнал з виходу другого комутатора 22 надходить тепер (при нульовому стані третього тригера 24) на його вихід, під'єднаний до віднімального входу реверсивного лічильника 25 імпульсів При нульовому стані реверсивного лічильника 25 імпульсів на виході другого елемента 29 І формується сигнал, який установлює третій тригер 24 в одиничний стан, другий комутатор 22 при цьому установлюється в стан, в якому імпульсний сигнал з його входу надходить на підсумовувальний вхід реверсивного лічильника 25 імпульсів В момент закінчення робочого імпульсу на Rвхід першого тригера 16 з виходу другого диференціювального блока 18, яким диференціюється прямокутний сигнал з виходу інвертора 12, надходить імпульс, який установлює перший тригер 16 в нульовий стан, при цьому розмикається перший ключ 3, другий тригер 17 установлюється також в нульовий стан імпульсом з виходу третього диференціювального блока 20, на вхід якого надходить сигнал з прямого виходу першого тригера 16 В режимі формування імпульсної ПОСЛІДОВНОСТІ сигналів "першого типу" на керувальному вході третього комутатора 32 і другому вході елемента 34 АБО установлені нульові потенціали На вихід третього комутатора 32 надходить сигнал з його входу, сполученого безпосередньо з прямим виходом третього тригера 24 При одиничному стані третього тригера 24 на виході елемента 34 АБО має місце одиничний сигнал і третій ключ 35 замкнений на вхід другого комутатора 22, через замкнений третій ключ 35 поступають імпульсні сигнали з виходу другого ключа 23 Зміст реверсивного лічильника 25 імпульсів змінюється на одиницю молодшого розряду кожним імпульсом з виходу третього ключа 23, на вхід якого надходять імпульсні сигнали з виходу першого елемента 15 І При нульовому стані третього тригера 24 на виході елемента 34 АБО має місце нульовий сигнал, третій ключ 35 розімкнений, на вхід другого комутатора 22 надходять імпульсні сигнали з виходу множника 31 частоти імпульсів, на вхід якого надходять імпульсні сигнали з виходу першого елемента 15 І після проходження через другий ключ 23 Тому кожний імпульс, що надходить з виходу другого ключа 23, формує групу " т " імпульсів на виході множника 31 частоти імпульсів ( т - коефіцієнт множення) В цьому випадку зміст реверсивного лічильника 25 імпульсів змінюється на "т" одиниць молодшого розряду Таким чином, в цьому режимі обвідна імпульсної ПОСЛІДОВНОСТІ ЛІНІЙНО зростаючої амплітуди має крутизну, наприклад Si, а обвідна імпульсної ПОСЛІДОВНОСТІ ЛІНІЙНО падаючої амплітуди має крутизну S2 Причому SiS2 Як і раніше, при порівнянні кодів на входах цифрового компаратора 27 третій тригер 24 установлюється в нуль і описаний вище процес періодично повторюється Задавач 19 числа імпульсів підраховує число імпульсів і при досягненні раніше заданого значення зупиняє лічильник 13 імпульсів Таким чином, при порівнянні з прототипом, описаний пристрій для регулювання коливань забезпечує більш розширені функціональні можливості за рахунок формування імпульсної ПОСЛІДОВНОСТІ ІЗ змінною крутизною обвідної амплітудних значень множини імпульсів ПОСЛІДОВНОСТІ ЯК при збільшенні, так і при зменшенні амплітудних значень в одній серії імпульсів Найменування елементів пристрою 1 - генератор періодичних сигналів 2 - регулятор амплітуди 3 - перший ключ 4 - підсилювач потужності 5 - вібратор 6 - віброперетворювач 7 - узгоджувальний підсилювач 8 - вимірювач пікового значення 9 - блок пам'яті 10 - блок порівняння 11 - формувач прямокутних сигналів 12 - інвертор 13 - лічильник імпульсів 14 - перший диференціювальний блок 15 - перший елемент И 16 - перший тригер 17 - другий тригер 18 - другий диференціювальний блок 19 - задавальник числа імпульсів 20 -третій диференціювальний блок 21 - перший комутатор 22 - другий комутатор 23 - другий ключ 24 -третій тригер 25 - реверсивний лічильник 26 - задавальник максимального коду 27 - цифровий компаратор 28 - цифро-аналоговий перетворювач 29 - другий елемент И 30 - елемент затримки 31 - множник частоти 32 -третій комутатор 33 - елемент НЕ 34 - елемент ИЛИ 35 -третій ключ 36 - перший ключ першого комутатора 37 - другий ключ першого комутатора 38 - перший елемент НЕ першого комутатора 39 - перший суматор першого комутатора 40 - шостий ключ другого комутатора 41 - сьомий ключ другого комутатора 42 - другий елемент НЕ другого комутатора 43 - восьмий ключ третього комутатора 44 - дев'ятий ключ третього комутатора 45 -третій елемент НЕ третього комутатора 46 - другий суматор третього комутатора 42283 ФІГ. 1 42283 Фіг. 2 Фіг. З 42283 Фіг. 4 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку _ 2002 р Формат 60x84 1/8 Обсяг обл -вид арк Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
