Спосіб нарахування або донарахування грошових сум на картку-носій даних(варіанти) та система для здійснення способу

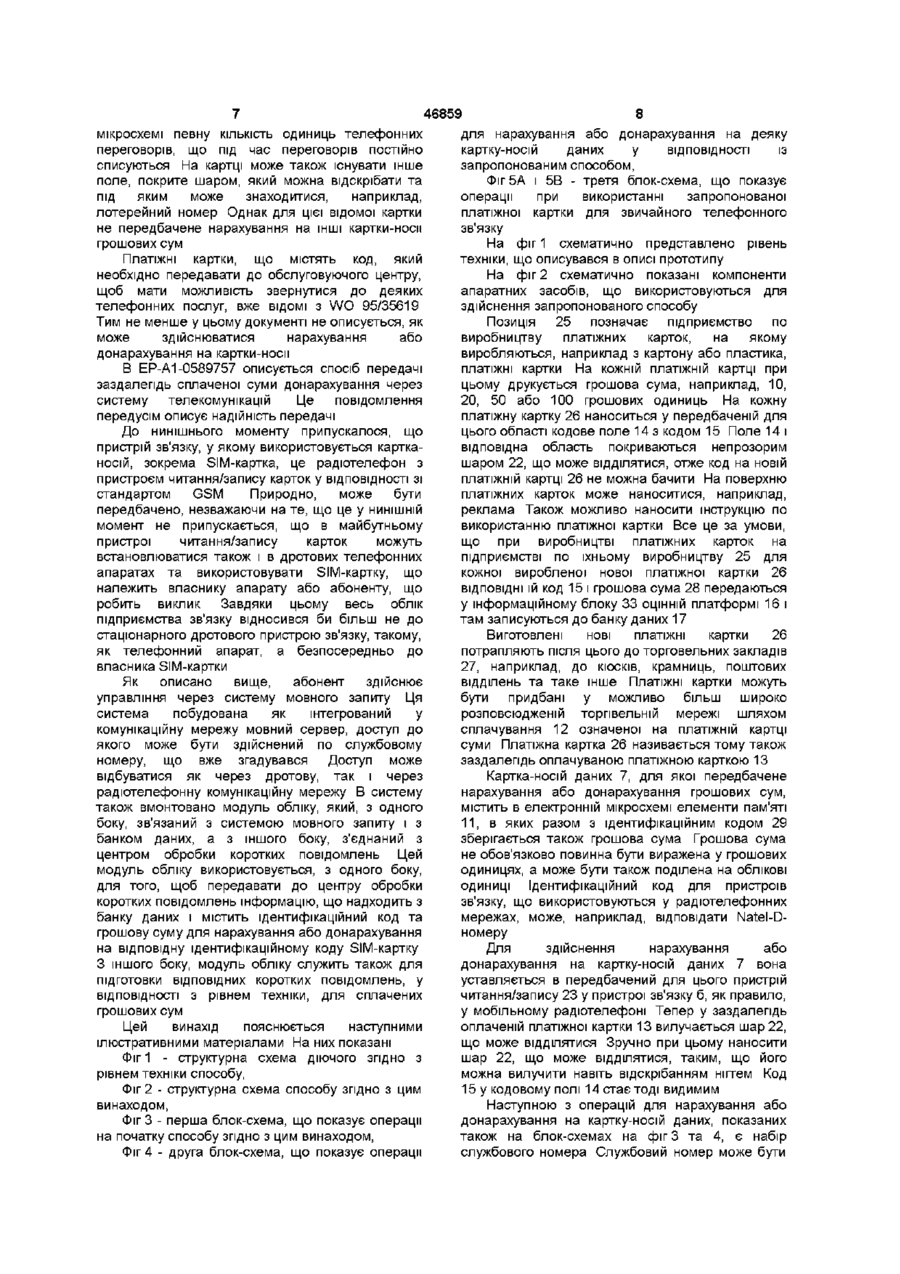

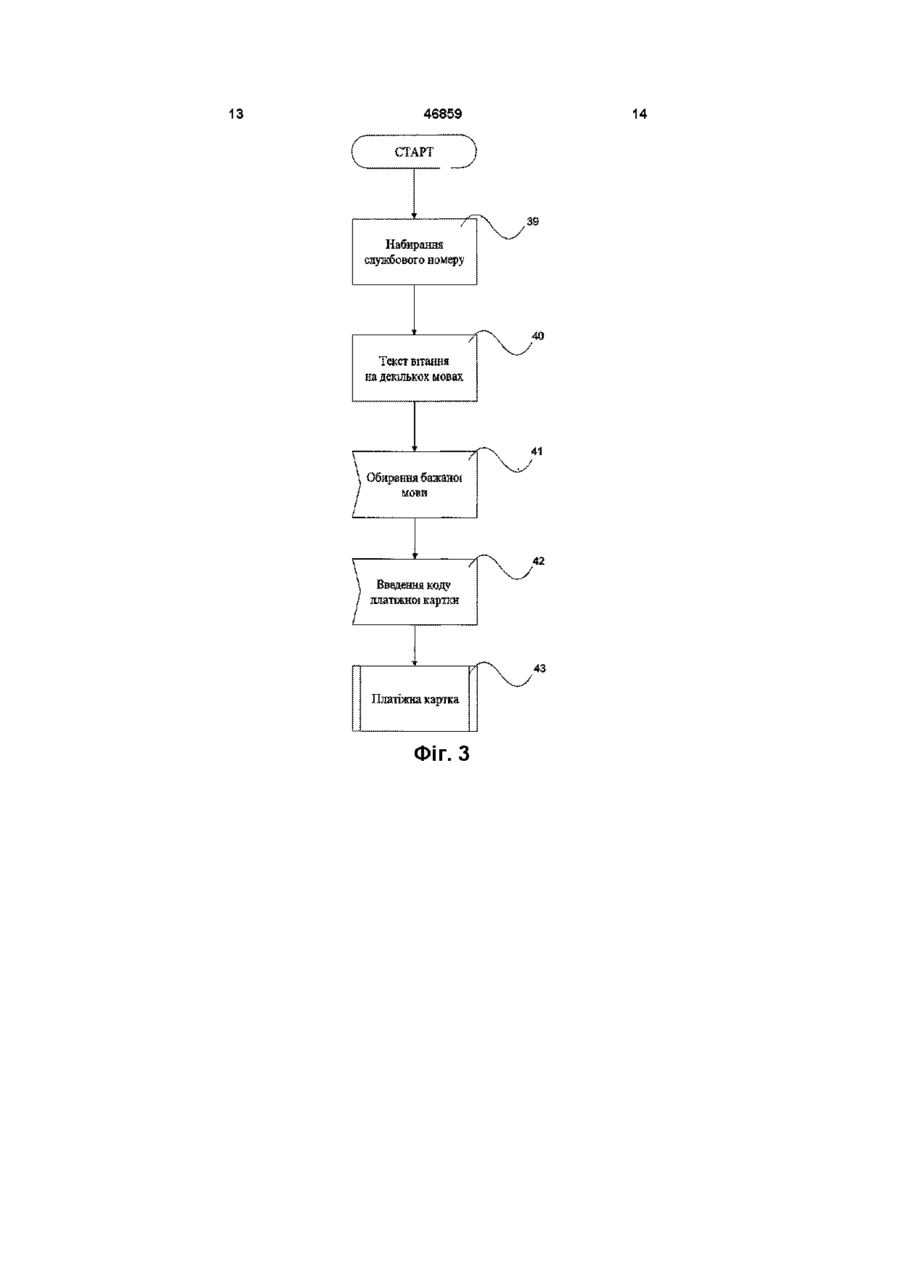

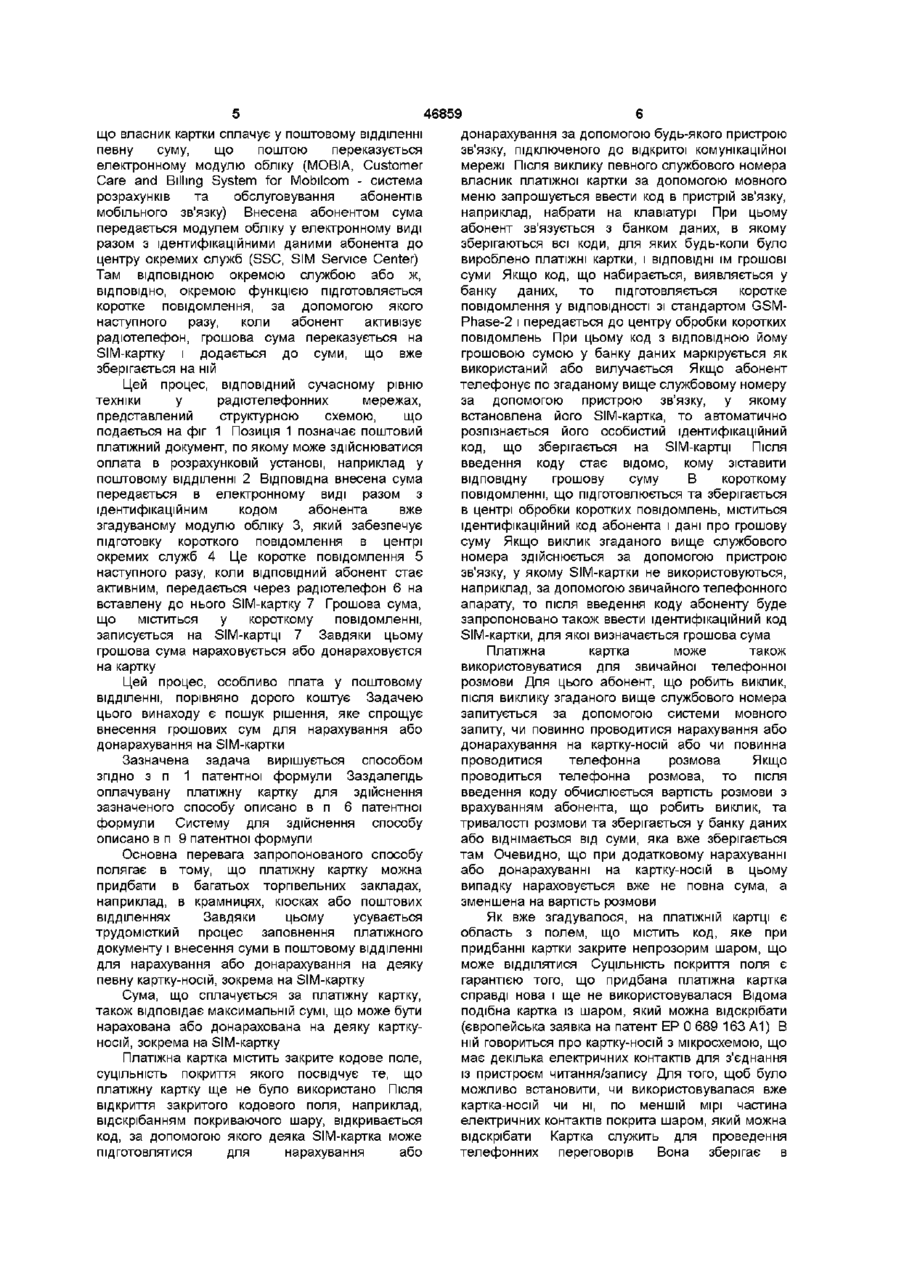

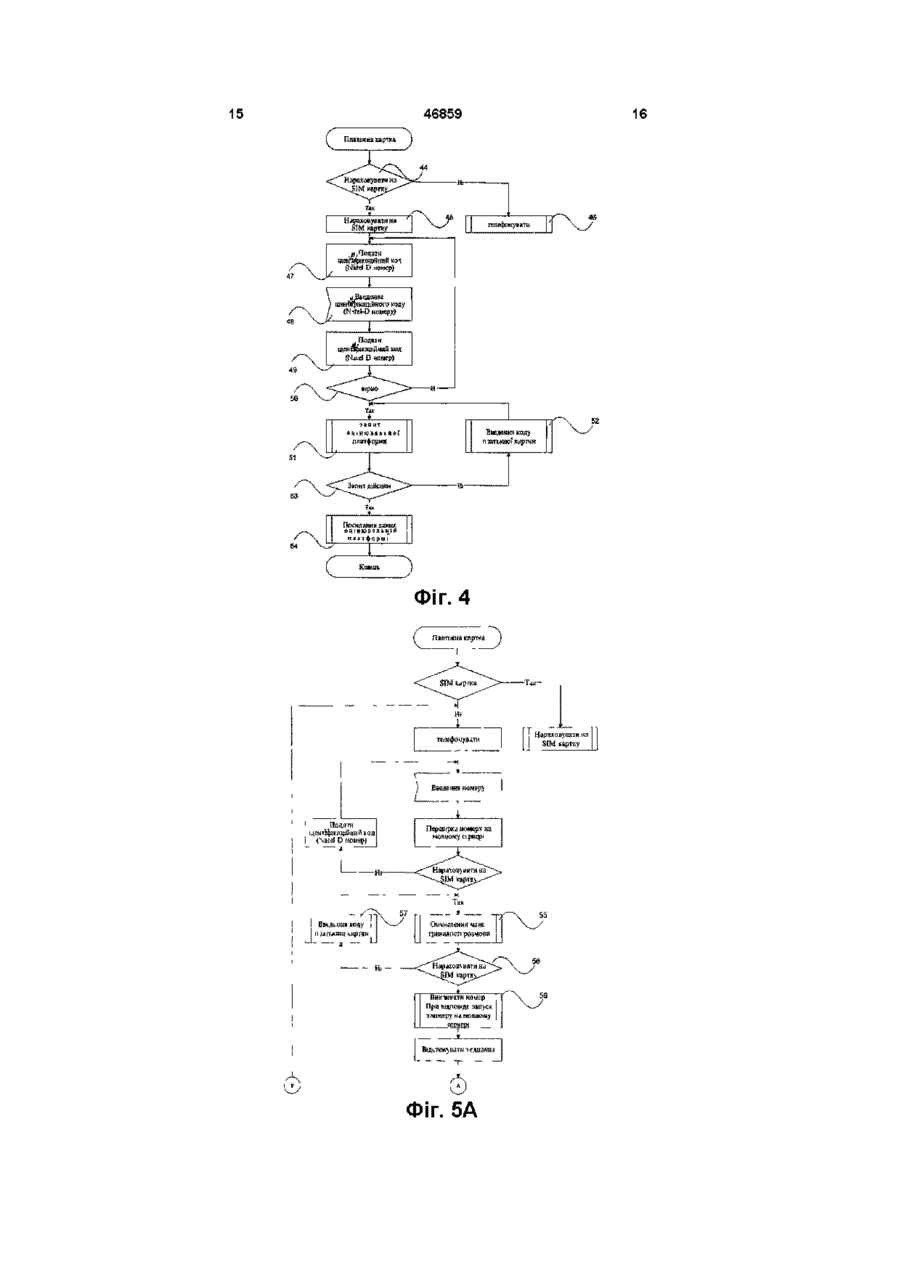

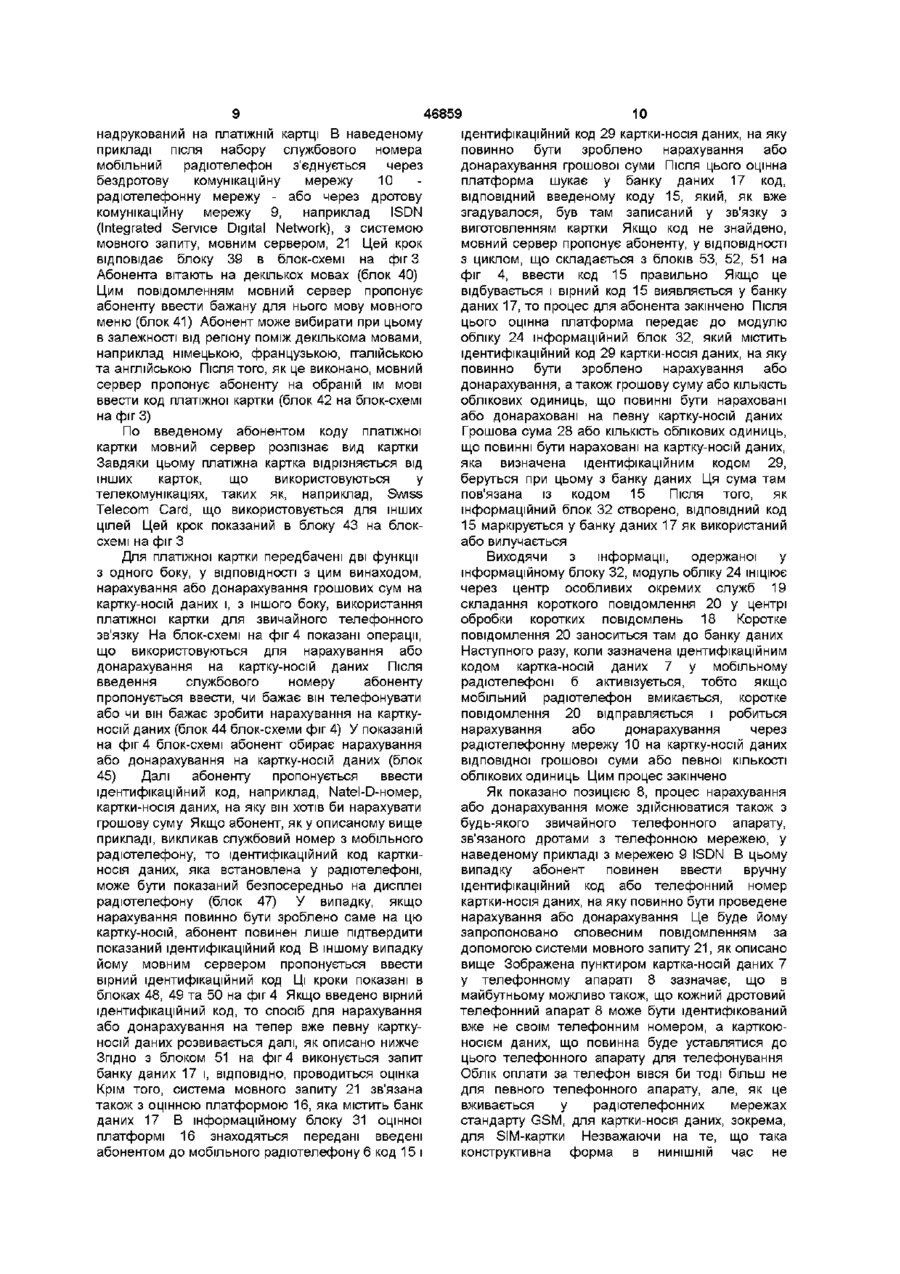

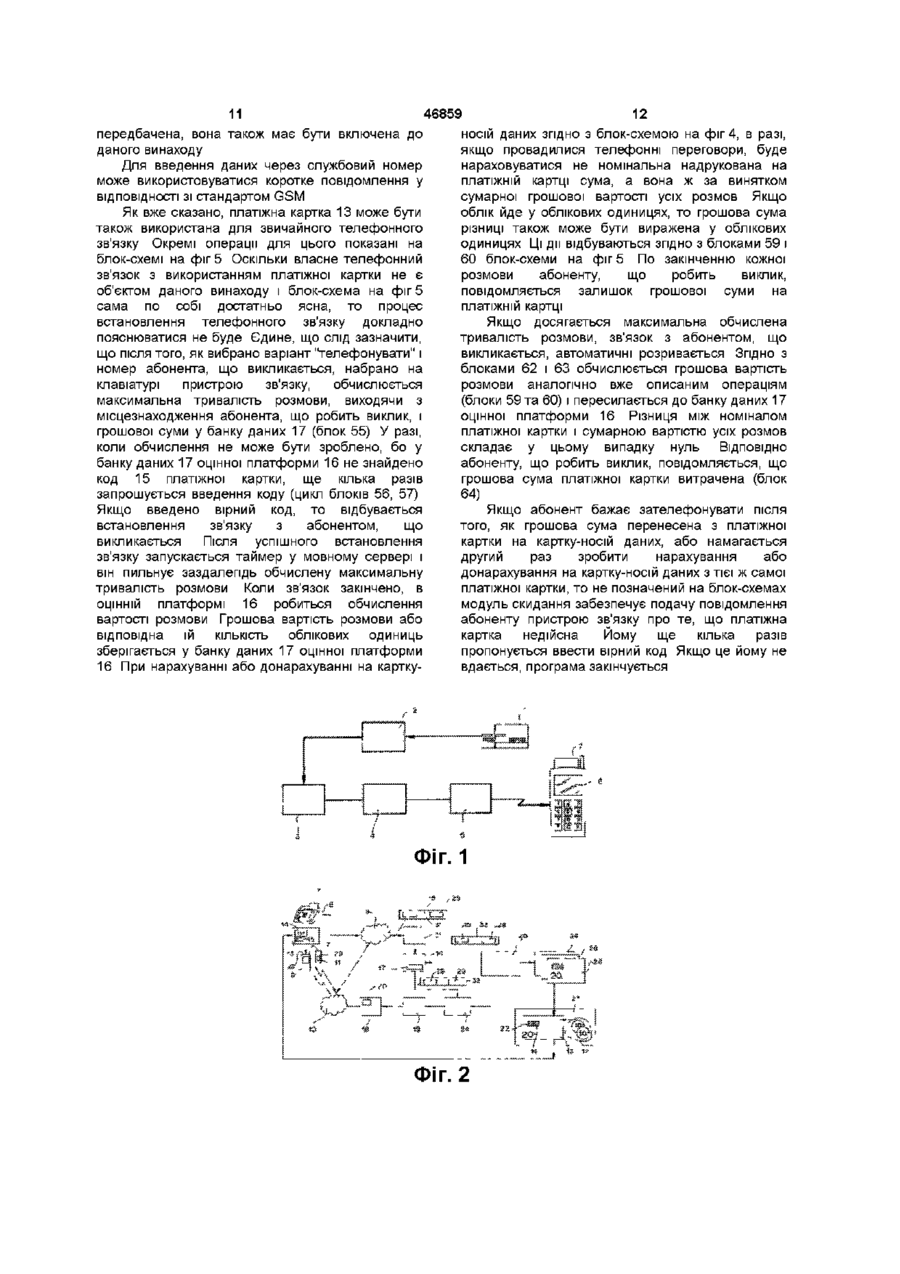

1 Спосіб нарахування або донарахування на картку-носій даних (7) грошових сум (28), зокрема на SIM-картку (7) для пристрою зв'язку (6, 8), підключеного до комунікаційної мережі (9, 10), де картка-носій даних (7) має елементи пам'яті (11), у яких зберігається грошова сума (28), який відрізняється тим, що - за певну суму (12) придбається заздалегідь оплачувана платіжна картка (13), - на платіжній картці (13) власником картки відкривається закрите кодове поле (14), внаслідок чого код (15) стає видимим, - за допомогою пристрою зв'язку викликається службовий номер, внаслідок чого абонент, що робить виклик, зв'язується із банком даних (17), в якому зберігаються всі надані платіжним карткам коди (15) та ВІДПОВІДНІ кодам суми (12), - абоненту, що робить виклик, пропонується ввести код (15) до пристрою зв'язку, що використовується (6, 8), - введений код (15) порівнюється з кодами, що зберігаються у банку даних (17), - якщо введений код (15) виявляється у банку даних (17), в центрі обробки коротких повідомлень (18, 19) підготовляється та тимчасово зберігається коротке повідомлення (20), яке містить грошову суму, що нараховується або донараховується (28), - грошова сума (28) і код (15) маркуються у банку даних (17) як використані або вилучаються і - наступного разу, коли картка-носій даних (7) вставляється до будь-якого пристрою зв'язку (6, 8) і встановлюється зв'язок з комунікаційною СУМ НА КАРТКУ-НОСІИ мережею (9, 10), за допомогою короткого повідомлення (20) робиться нарахування або донарахування на картку-носій даних тимчасово збереженої грошової суми 2 Спосіб за п 1, який відрізняється тим, що пристрій зв'язку (6, 8) після введення службового номера зв'язується з системою мовного запиту (21), і подальші операції проводяться під мовним керуванням 3 Спосіб за п 1, який відрізняється тим, що платіжна картка (13) може використовуватися також для телефонування, причому вартість розмови обчислюється виходячи з тривалості розмови з абонентом, що викликається, і після закінчення розмови зберігається у банку даних (17) або віднімається від грошової суми (12), і тим, що на картку-носій даних (7) нараховується або донараховується лише різниця між грошовою сумою (12) і сумарною вартістю усіх проведених телефонних розмов 4 Спосіб за п 1, який відрізняється тим, що службовий номер може бути введений з будьякого дротового телефонного апарату (8) або з будь-якого бездротового пристрою зв'язку (6), працюючого у стандарті GSM 5 Спосіб нарахування або донарахування грошової суми (28) на картку-носій даних (7), зокрема на SIM-картку (7) для пристрою зв'язку (6, 8), підключеного до комунікаційної мережі (9, 10), де картка-носій даних (7) обладнана елементами пам'яті (11), в яких зберігається грошова сума (28), який відрізняється тим, що - за певну суму (12) придбається заздалегідь оплачувана платіжна картка (13), - на платіжній картці (13) власником картки відкривається закрите кодове поле (14), внаслідок чого код (15) стає видимим, після цього використовується коротке повідомлення у ВІДПОВІДНОСТІ зі стандартом GSM, щоб зв'язати абонента, що робить виклик, із банком даних (17), у якому зберігаються всі надані платіжним карткам коди (15) і ВІДПОВІДНІ кодам суми (12), - абоненту, що робить виклик, пропонується ввести код (15) до пристрою зв'язку, що використовується (6, 8), - введений код (15) порівнюється з кодами, що о ю 00 (О зберігаються у банку даних (17), - якщо введений код (15) виявляється у банку даних (17), в центрі обробки коротких повідомлень (18, 19) підготовляється та тимчасово зберігається коротке повідомлення (20), що містить грошову суму (28), що нараховується або донараховується, - грошова сума (28) і код (15) маркуються у банку даних (17) як використані або вилучаються і - наступного разу, коли картка-носій даних (7) вставляється до будь-якого пристрою зв'язку (6, 8) і встановлюється зв'язок з комунікаційною мережею (9, 10), за допомогою короткого повідомлення робиться нарахування або донарахування на картку-носій даних тимчасово збереженої грошової суми 6 Спосіб за п 5, який відрізняється тим, що пристрій зв'язку (6, 8) після використання короткого повідомлення зв'язується з системою мовного запиту (21), і подальші операції проводяться під мовним керуванням 7 Спосіб за п 5, який відрізняється тим, що платіжна картка (13) може використовуватися також для проведення телефонної розмови, причому вартість розмови обчислюється виходячи з тривалості розмови з абонентом, що викликається, і після закінчення розмови зберігається у банку даних (17) або віднімається від грошової суми (12), і тим, що на картку-носій даних (7) нараховується або донараховується Цей винахід стосується способу нарахування або донарахування грошових сум на картку-носій даних, зокрема, на SIM-картку, для пристрою зв'язку, підключеного до комунікаційної мережі, де картка-носій даних обладнана елементами пам'яті, в яких зберігається грошова сума Винахід стосується також платіжної картки для здійснення зазначеного способу згідно з пунктом 6 патентної формули, а також частини пристрою для здійснення зазначеного способу згідно з пунктом 9 патентної формули SIM-картки (SIM, Subscriber Identification Module - модуль ідентифікації абонента) зараз, як правило, встановлюються у мобільних радіотелефонах у радіотелефонних мережах стандарту GSM (Global System for Mobil Communication) SIM-картки служать у цьому разі для ідентифікації абонента та для проведення розрахунків за радіотелефонні переговори, що відносяться безпосередньо до ВІДПОВІДНОГО абонента Оплата при мобільному зв'язку згідно зі стандартом GSM відноситься, у відміну від дротових телефонних апаратів, не до постійно встановленого апарату, а безпосередньо до власника відповідної SIM-картки В європейській заявці на патент ЕР 0 689 368 запропоновано пристрій для передачі повідомлень в радіотелефонній мережі, за допомогою якого використання SIM-карток поширюється, зокрема для передачі коротких повідомлень, що обробляються окремими службами за допомогою спеціальної процедури, доступної лише певним 46859 лише різниця між грошовою сумою (12) і сумарною вартістю усіх проведених телефонних розмов 8 Спосіб за п 5, який відрізняється тим, що службовий номер може бути введений з будьякого дротового телефонного апарату (8) або з будь-якого бездротового пристрою зв'язку (6), працюючого у стандарті GSM 9 Система для здійснення способу за будь-яким з пп 1-8, яка відрізняється тим, що - є банк даних (17), в якому зберігається список наданих платіжним карткам кодів і ВІДПОВІДНИХ кодам грошових сум, - є оцінювальна платформа (16), що може перевіряти, чи зберігається в згаданому вище банку даних (17) введений код, і, в цьому випадку, передавати інформаційний блок (32) та маркувати у банку даних (17) код як використаний або вилучати його 10 Система за п 9, яка відрізняється тим, що вона містить мовний сервер (21), що може бути викликаний по відповідному службовому номеру з будь-якого телефонного апарату (8) або пристрою зв'язку (6) через дротову (9) або радіотелефонну (10) комунікаційну мережу 11 Система за п 9, яка відрізняється тим, що є модуль обліку (24), зв'язаний із банком даних (17) та з центром обробки коротких повідомлень (18, 19) радіотелефонної мережі абонентам, які зареєструвалися для цієї мети Цей пристрій надає можливість не лише передавати на SIM-картку як коротке повідомлення центру будьякий потік бітів у "прозорому" режимі у ВІДПОВІДНОСТІ зі стандартом GSM-Phase-2, але і передавати або приймати від зареєстрованих абонентів дані та команди, що виконуються Все це без необхідності зміни існуючих міжнародних стандартів Даний винахід описує деяку окрему службу, і, ВІДПОВІДНО, деяку функцію, а саме спосіб нарахування або донарахування грошових сум на картку-носій даних, зокрема на SIM-картку, що використовується спільно із запропонованим у згаданій вище європейській заявці на патент пристроєм Незважаючи на те, що це не передбачено на даний момент, можливо також використовувати SIM-картки із пристроями дротового зв'язку і вести облік, відносячись вже не до апаратів, а до карток SIM-картка містить електронну мікросхему, яку через контактне поле, що складається з декількох окремих електричних контактів, підключено до пристрою читання / запису, розташованого у пристрої зв'язку Мікросхема містить утому числі і елементи пам'яті, в яких зберігаються дані про грошову суму При телефонних переговорах або при виконанні інших послуг збережена грошова сума поступово списується і повинна, якщо вона досягла нуля або мінімуму, знову нараховуватися власником картки Цей процес досі є відносно складним А саме, цим процесом передбачається, 46859 донарахування за допомогою будь-якого пристрою що власник картки сплачує у поштовому відділенні зв'язку, підключеного до відкритої комунікаційної певну суму, що поштою переказується мережі Після виклику певного службового номера електронному модулю обліку (МОВІА, Customer власник платіжної картки за допомогою мовного Care and Billing System for Mobilcom - система меню запрошується ввести код в пристрій зв'язку, розрахунків та обслуговування абонентів наприклад, набрати на клавіатурі При цьому мобільного зв'язку) Внесена абонентом сума абонент зв'язується з банком даних, в якому передається модулем обліку у електронному виді зберігаються всі коди, для яких будь-коли було разом з ідентифікаційними даними абонента до вироблено платіжні картки, і ВІДПОВІДНІ їм грошові центру окремих служб (SSC, SIM Service Center) суми Якщо код, що набирається, виявляється у Там ВІДПОВІДНОЮ окремою службою або ж, банку даних, то підготовляється коротке ВІДПОВІДНО, окремою функцією підготовляється повідомлення у ВІДПОВІДНОСТІ зі стандартом GSMкоротке повідомлення, за допомогою якого Phase-2 і передається до центру обробки коротких наступного разу, коли абонент активізує повідомлень При цьому код з ВІДПОВІДНОЮ йому радіотелефон, грошова сума переказується на грошовою сумою у банку даних маркірується як SIM-картку і додається до суми, що вже використаний або вилучається Якщо абонент зберігається на ній телефонує по згаданому вище службовому номеру Цей процес, ВІДПОВІДНИЙ сучасному рівню за допомогою пристрою зв'язку, у якому техніки у радіотелефонних мережах, встановлена його SIM-картка, то автоматично представлений структурною схемою, що розпізнається його особистий ідентифікаційний подається на фіг 1 Позиція 1 позначає поштовий код, що зберігається на SIM-картці Після платіжний документ, по якому може здійснюватися введення коду стає відомо, кому зіставити оплата в розрахунковій установі, наприклад у відповідну грошову суму В короткому поштовому відділенні 2 Відповідна внесена сума повідомленні, що підготовлюється та зберігається передається в електронному виді разом з в центрі обробки коротких повідомлень, міститься ідентифікаційним кодом абонента вже ідентифікаційний код абонента і дані про грошову згадуваному модулю обліку 3, який забезпечує суму Якщо виклик згаданого вище службового підготовку короткого повідомлення в центрі номера здійснюється за допомогою пристрою окремих служб 4 Це коротке повідомлення 5 зв'язку, у якому SIM-картки не використовуються, наступного разу, коли ВІДПОВІДНИЙ абонент стає наприклад, за допомогою звичайного телефонного активним, передається через радіотелефон 6 на апарату, то після введення коду абоненту буде вставлену до нього SIM-картку 7 Грошова сума, запропоновано також ввести ідентифікаційний код що міститься у короткому повідомленні, SIM-картки, для якої визначається грошова сума записується на SIM-картці 7 Завдяки цьому грошова сума нараховується або донараховуєтся Платіжна картка може також на картку використовуватися для звичайної телефонної Цей процес, особливо плата у поштовому розмови Для цього абонент, що робить виклик, відділенні, порівняно дорого коштує Задачею після виклику згаданого вище службового номера цього винаходу є пошук рішення, яке спрощує запитується за допомогою системи мовного внесення грошових сум для нарахування або запиту, чи повинно проводитися нарахування або донарахування на SIM-картки донарахування на картку-носій або чи повинна проводитися телефонна розмова Якщо Зазначена задача вирішується способом проводиться телефонна розмова, то після згідно з п 1 патентної формули Заздалегідь введення коду обчислюється вартість розмови з оплачувану платіжну картку для здійснення врахуванням абонента, що робить виклик, та зазначеного способу описано в п 6 патентної тривалості розмови та зберігається у банку даних формули Систему для здійснення способу або віднімається від суми, яка вже зберігається описано в п 9 патентної формули там Очевидно, що при додатковому нарахуванні Основна перевага запропонованого способу або донарахуванні на картку-носій в цьому полягає в тому, що платіжну картку можна випадку нараховується вже не повна сума, а придбати в багатьох торпвельних закладах, зменшена на вартість розмови наприклад, в крамницях, кіосках або поштових відділеннях Завдяки цьому усувається Як вже згадувалося, на платіжній картці є трудомісткий процес заповнення платіжного область з полем, що містить код, яке при документу і внесення суми в поштовому відділенні придбанні картки закрите непрозорим шаром, що для нарахування або донарахування на деяку може ВІДДІЛЯТИСЯ Суцільність покриття поля є певну картку-носій, зокрема на SIM-картку гарантією того, що придбана платіжна картка справді нова і ще не використовувалася Відома Сума, що сплачується за платіжну картку, подібна картка із шаром, який можна відскрібати також відповідає максимальній сумі, що може бути (європейська заявка на патент ЕР 0 689 163 А1) В нарахована або донарахована на деяку карткуній говориться про картку-носій з мікросхемою, що носій, зокрема на SIM-картку має декілька електричних контактів для з'єднання Платіжна картка містить закрите кодове поле, із пристроєм читання/запису Для того, щоб було суцільність покриття якого посвідчує те, що можливо встановити, чи використовувалася вже платіжну картку ще не було використано Після картка-носій чи ні, по меншій мірі частина відкриття закритого кодового поля, наприклад, електричних контактів покрита шаром, який можна відскрібанням покриваючого шару, відкривається відскрібати Картка служить для проведення код, за допомогою якого деяка SIM-картка може телефонних переговорів Вона зберігає в підготовлятися для нарахування або мікросхемі певну КІЛЬКІСТЬ одиниць телефонних переговорів, що під час переговорів постійно списуються На картці може також існувати інше поле, покрите шаром, який можна відскрібати та під яким може знаходитися, наприклад, лотерейний номер Однак для цієї відомої картки не передбачене нарахування на ІНШІ картки-носм грошових сум Платіжні картки, що містять код, який необхідно передавати до обслуговуючого центру, щоб мати можливість звернутися до деяких телефонних послуг, вже ВІДОМІ з WO 95/35619 Тим не менше у цьому документі не описується, як може здійснюватися нарахування або донарахування на картки-носм В ЕР-А1-0589757 описується спосіб передачі заздалегідь сплаченої суми донарахування через систему телекомунікацій Це повідомлення передусім описує надійність передачі До нинішнього моменту припускалося, що пристрій зв'язку, у якому використовується картканосій, зокрема SIM-картка, це радіотелефон з пристроєм читання/запису карток у ВІДПОВІДНОСТІ ЗІ стандартом GSM Природно, може бути передбачено, незважаючи на те, що це у НИНІШНІЙ момент не припускається, що в майбутньому пристрої читання/запису карток можуть встановлюватися також і в дротових телефонних апаратах та використовувати SIM-картку, що належить власнику апарату або абоненту, що робить виклик Завдяки цьому весь облік підприємства зв'язку відносився би більш не до стаціонарного дротового пристрою зв'язку, такому, як телефонний апарат, а безпосередньо до власника SIM-картки Як описано вище, абонент здійснює управління через систему мовного запиту Ця система побудована як інтегрований у комунікаційну мережу мовний сервер, доступ до якого може бути здійснений по службовому номеру, що вже згадувався Доступ може відбуватися як через дротову, так і через радіотелефонну комунікаційну мережу В систему також вмонтовано модуль обліку, який, з одного боку, зв'язаний з системою мовного запиту і з банком даних, а з іншого боку, з'єднаний з центром обробки коротких повідомлень Цей модуль обліку використовується, з одного боку, для того, щоб передавати до центру обробки коротких повідомлень інформацію, що надходить з банку даних і містить ідентифікаційний код та грошову суму для нарахування або донарахування на відповідну ідентифікаційному коду SIM-картку З іншого боку, модуль обліку служить також для підготовки ВІДПОВІДНИХ коротких повідомлень, у ВІДПОВІДНОСТІ з рівнем техніки, для сплачених грошових сум Цей винахід пояснюється наступними ілюстративними матеріалами На них показані Фіг 1 - структурна схема діючого згідно з рівнем техніки способу, Фіг 2 - структурна схема способу згідно з цим винаходом, Фіг 3 - перша блок-схема, що показує операції на початку способу згідно з цим винаходом, Фіг 4 - друга блок-схема, що показує операції 46859 8 для нарахування або донарахування на деяку картку-носій даних у ВІДПОВІДНОСТІ ІЗ запропонованим способом, Фіг5А і 5В - третя блок-схема, що показує операції при використанні запропонованої платіжної картки для звичайного телефонного зв'язку На фіг 1 схематично представлено рівень техніки, що описувався в описі прототипу На фіг 2 схематично показані компоненти апаратних засобів, що використовуються для здійснення запропонованого способу Позиція 25 позначає підприємство по виробництву платіжних карток, на якому виробляються, наприклад з картону або пластика, платіжні картки На кожній платіжній картці при цьому друкується грошова сума, наприклад, 10, 20, 50 або 100 грошових одиниць На кожну платіжну картку 26 наноситься у передбаченій для цього області кодове поле 14 з кодом 15 Поле 14 і відповідна область покриваються непрозорим шаром 22, що може ВІДДІЛЯТИСЯ, отже код на новій платіжній картці 26 не можна бачити На поверхню платіжних карток може наноситися, наприклад, реклама Також можливо наносити інструкцію по використанню платіжної картки Все це за умови, що при виробництві платіжних карток на підприємстві по їхньому виробництву 25 для кожної виробленої нової платіжної картки 26 ВІДПОВІДНІ їй код 15 і грошова сума 28 передаються у інформаційному блоку 33 ОЦІННІЙ платформі 16 і там записуються до банку даних 17 Виготовлені нові платіжні картки 26 потрапляють після цього до торговельних закладів 27, наприклад, до КІОСКІВ, крамниць, поштових відділень та таке інше Платіжні картки можуть бути придбані у можливо більш широко розповсюдженій торпвельній мережі шляхом сплачування 12 означеної на платіжній картці суми Платіжна картка 26 називається тому також заздалегідь оплачуваною платіжною карткою 13 Картка-носій даних 7, для якої передбачене нарахування або донарахування грошових сум, містить в електронній мікросхемі елементи пам'яті 11, в яких разом з ідентифікаційним кодом 29 зберігається також грошова сума Грошова сума не обов'язково повинна бути виражена у грошових одиницях, а може бути також поділена на облікові одиниці Ідентифікаційний код для пристроїв зв'язку, що використовуються у радіотелефонних мережах, може, наприклад, відповідати Natel-Dномеру Для здійснення нарахування або донарахування на картку-носій даних 7 вона уставляється в передбачений для цього пристрій читання/запису 23 у пристрої зв'язку б, як правило, у мобільному радіотелефоні Тепер у заздалегідь оплаченій платіжної картки 13 вилучається шар 22, що може ВІДДІЛЯТИСЯ Зручно при цьому наносити шар 22, що може ВІДДІЛЯТИСЯ, таким, що його можна вилучити навіть відскрібанням нігтем Код 15 у кодовому полі 14 стає тоді видимим Наступною з операцій для нарахування або донарахування на картку-носій даних, показаних також на блок-схемах на фіг 3 та 4, є набір службового номера Службовий номер може бути 46859 10 ідентифікаційний код 29 картки-носія даних, на яку повинно бути зроблено нарахування або донарахування грошової суми Після цього оцінна платформа шукає у банку даних 17 код, ВІДПОВІДНИЙ введеному коду 15, який, як вже згадувалося, був там записаний у зв'язку з виготовленням картки Якщо код не знайдено, мовний сервер пропонує абоненту, у ВІДПОВІДНОСТІ з циклом, що складається з блоків 53, 52, 51 на фіг 4, ввести код 15 правильно Якщо це відбувається і вірний код 15 виявляється у банку даних 17, то процес для абонента закінчено Після цього оцінна платформа передає до модулю обліку 24 інформаційний блок 32, який містить ідентифікаційний код 29 картки-носія даних, на яку повинно бути зроблено нарахування або донарахування, а також грошову суму або КІЛЬКІСТЬ облікових одиниць, що повинні бути нараховані або донараховані на певну картку-носій даних Грошова сума 28 або КІЛЬКІСТЬ облікових одиниць, По введеному абонентом коду платіжної що повинні бути нараховані на картку-носій даних, картки мовний сервер розпізнає вид картки яка визначена ідентифікаційним кодом 29, Завдяки цьому платіжна картка відрізняється від беруться при цьому з банку даних Ця сума там інших карток, що використовуються у пов'язана із кодом 15 Після того, як телекомунікаціях, таких як, наприклад, Swiss інформаційний блок 32 створено, ВІДПОВІДНИЙ КОД Telecom Card, що використовується для інших 15 маркірується у банку даних 17 як використаний цілей Цей крок показаний в блоку 43 на блокабо вилучається схемі на фіг З Для платіжної картки передбачені дві функції Виходячи з інформації, одержаної у з одного боку, у ВІДПОВІДНОСТІ з цим винаходом, інформаційному блоку 32, модуль обліку 24 ІНІЦІЮЄ нарахування або донарахування грошових сум на через центр особливих окремих служб 19 картку-носій даних і, з іншого боку, використання складання короткого повідомлення 20 у центрі платіжної картки для звичайного телефонного обробки коротких повідомлень 18 Коротке зв'язку На блок-схемі на фіг 4 показані операції, повідомлення 20 заноситься там до банку даних що використовуються для нарахування або Наступного разу, коли зазначена ідентифікаційним донарахування на картку-носій даних Після кодом картка-носій даних 7 у мобільному введення службового номеру абоненту радіотелефоні б активізується, тобто якщо пропонується ввести, чи бажає він телефонувати мобільний радіотелефон вмикається, коротке або чи він бажає зробити нарахування на карткуповідомлення 20 відправляється і робиться носій даних (блок 44 блок-схеми фіг 4) У показаній нарахування або донарахування через на фіг 4 блок-схемі абонент обирає нарахування радіотелефонну мережу 10 на картку-носій даних або донарахування на картку-носій даних (блок відповідної грошової суми або певної КІЛЬКОСТІ 45) Далі абоненту пропонується ввести облікових одиниць Цим процес закінчено ідентифікаційний код, наприклад, Natel-D-номер, Як показано позицією 8, процес нарахування картки-носія даних, на яку він хотів би нарахувати або донарахування може здійснюватися також з грошову суму Якщо абонент, як у описаному вище будь-якого звичайного телефонного апарату, прикладі, викликав службовий номер з мобільного зв'язаного дротами з телефонною мережею, у радіотелефону, то ідентифікаційний код карткинаведеному прикладі з мережею 9 ISDN В цьому носія даних, яка встановлена у радіотелефоні, випадку абонент повинен ввести вручну може бути показаний безпосередньо на дисплеї ідентифікаційний код або телефонний номер радіотелефону (блок 47) У випадку, якщо картки-носія даних, на яку повинно бути проведене нарахування повинно бути зроблено саме на цю нарахування або донарахування Це буде йому картку-носій, абонент повинен лише підтвердити запропоновано словесним повідомленням за показаний ідентифікаційний код В іншому випадку допомогою системи мовного запиту 21, як описано йому мовним сервером пропонується ввести вище Зображена пунктиром картка-носій даних 7 вірний ідентифікаційний код Ці кроки показані в у телефонному апараті 8 зазначає, що в блоках 48, 49 та 50 на фіг 4 Якщо введено вірний майбутньому можливо також, що кожний дротовий ідентифікаційний код, то спосіб для нарахування телефонний апарат 8 може бути ідентифікований або донарахування на тепер вже певну карткувже не своїм телефонним номером, а карткоюносій даних розвивається далі, як описано нижче носієм даних, що повинна буде уставлятися до Згідно З блоком 51 на фіг 4 виконується запит цього телефонного апарату для телефонування банку даних 17 і, ВІДПОВІДНО, проводиться оцінка Облік оплати за телефон вівся би тоді більш не Крім того, система мовного запиту 21 зв'язана для певного телефонного апарату, але, як це також з оцінною платформою 16, яка містить банк вживається у радіотелефонних мережах даних 17 В інформаційному блоку 31 оцінної стандарту GSM, для картки-носія даних, зокрема, платформі 16 знаходяться передані введені для SIM-картки Незважаючи на те, що така абонентом до мобільного радіотелефону 6 код 15 і конструктивна форма в НИНІШНІЙ час не надрукований на платіжній картці В наведеному прикладі після набору службового номера мобільний радіотелефон з'єднується через бездротову комунікаційну мережу 10 радіотелефонну мережу - або через дротову комунікаційну мережу 9, наприклад ISDN (Integrated Service Digital Network), з системою мовного запиту, мовним сервером, 21 Цей крок відповідає блоку 39 в блок-схемі на фіг З Абонента вітають на декількох мовах (блок 40) Цим повідомленням мовний сервер пропонує абоненту ввести бажану для нього мову мовного меню (блок 41) Абонент може вибирати при цьому в залежності від регіону поміж декількома мовами, наприклад німецькою, французькою, італійською та англійською Після того, як це виконано, мовний сервер пропонує абоненту на обраній їм мові ввести код платіжної картки (блок 42 на блок-схемі на фіг 3) 11 46859 12 передбачена, вона також має бути включена до носій даних згідно з блок-схемою на фіг 4, в разі, даного винаходу якщо провадилися телефонні переговори, буде нараховуватися не номінальна надрукована на Для введення даних через службовий номер платіжній картці сума, а вона ж за винятком може використовуватися коротке повідомлення у сумарної грошової вартості усіх розмов Якщо ВІДПОВІДНОСТІ зі стандартом GSM облік йде у облікових одиницях, то грошова сума Як вже сказано, платіжна картка 13 може бути різниці також може бути виражена у облікових також використана для звичайного телефонного одиницях Ці ДІЇ відбуваються згідно з блоками 59 і зв'язку Окремі операції для цього показані на 60 блок-схеми на фіг 5 По закінченню кожної блок-схемі на фіг 5 Оскільки власне телефонний розмови абоненту, що робить виклик, зв'язок з використанням платіжної картки не є повідомляється залишок грошової суми на об'єктом даного винаходу і блок-схема на фіг 5 платіжній картці сама по собі достатньо ясна, то процес встановлення телефонного зв'язку докладно Якщо досягається максимальна обчислена пояснюватися не буде Єдине, що слід зазначити, тривалість розмови, зв'язок з абонентом, що що після того, як вибрано варіант 'Yen ефо ну вати" і викликається, автоматичні розривається Згідно з номер абонента, що викликається, набрано на блоками 62 і 63 обчислюється грошова вартість клавіатурі пристрою зв'язку, обчислюється розмови аналогічно вже описаним операціям максимальна тривалість розмови, виходячи з (блоки 59 та 60) і пересилається до банку даних 17 місцезнаходження абонента, що робить виклик, і оцінної платформи 16 Різниця між номіналом грошової суми у банку даних 17 (блок 55) У разі, платіжної картки і сумарною вартістю усіх розмов коли обчислення не може бути зроблено, бо у складає у цьому випадку нуль ВІДПОВІДНО банку даних 17 оцінної платформи 16 не знайдено абоненту, що робить виклик, повідомляється, що код 15 платіжної картки, ще кілька разів грошова сума платіжної картки витрачена (блок запрошується введення коду (цикл блоків 56, 57) 64) Якщо введено вірний код, то відбувається Якщо абонент бажає зателефонувати після встановлення зв'язку з абонентом, що того, як грошова сума перенесена з платіжної викликається Після успішного встановлення картки на картку-носій даних, або намагається зв'язку запускається таймер у мовному сервері і другий раз зробити нарахування або він пильнує заздалегідь обчислену максимальну донарахування на картку-носій даних з тієї ж самої тривалість розмови Коли зв'язок закінчено, в платіжної картки, то не позначений на блок-схемах ОЦІННІЙ платформі 16 робиться обчислення модуль скидання забезпечує подачу повідомлення вартості розмови Грошова вартість розмови або абоненту пристрою зв'язку про те, що платіжна відповідна їй КІЛЬКІСТЬ облікових одиниць картка недійсна Йому ще кілька разів зберігається у банку даних 17 оцінної платформи пропонується ввести вірний код Якщо це йому не 16 При нарахуванні або донарахуванні на карткувдається, програма закінчується ФІГ. 1 Фіг. 2 13 46859 Набирання службового номеру Фіг. З 14 15 46859 Фіг. 4 Фіг. 5А 16 17 46859 Фіг. 5В ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 18
