Оптоелектронний годинник

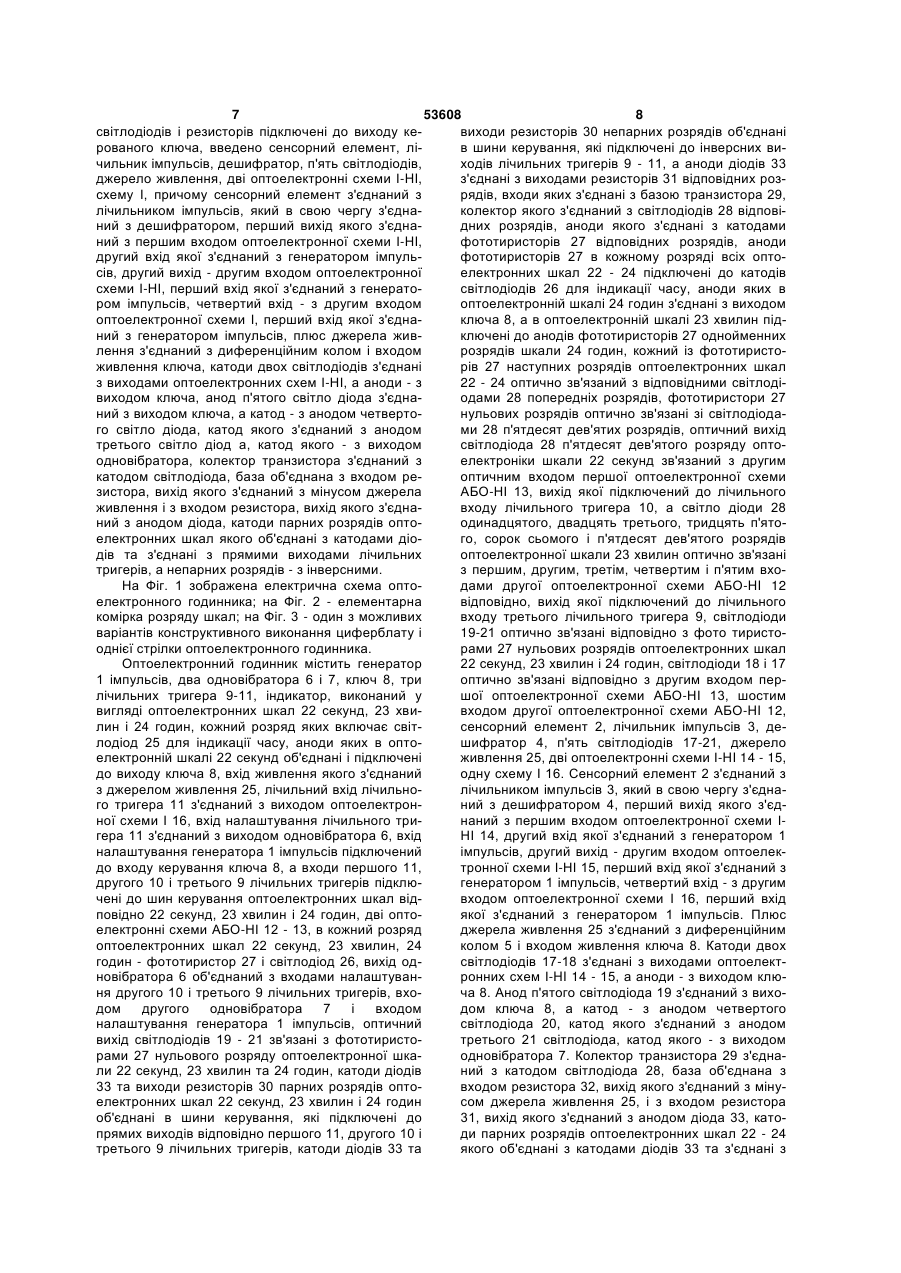

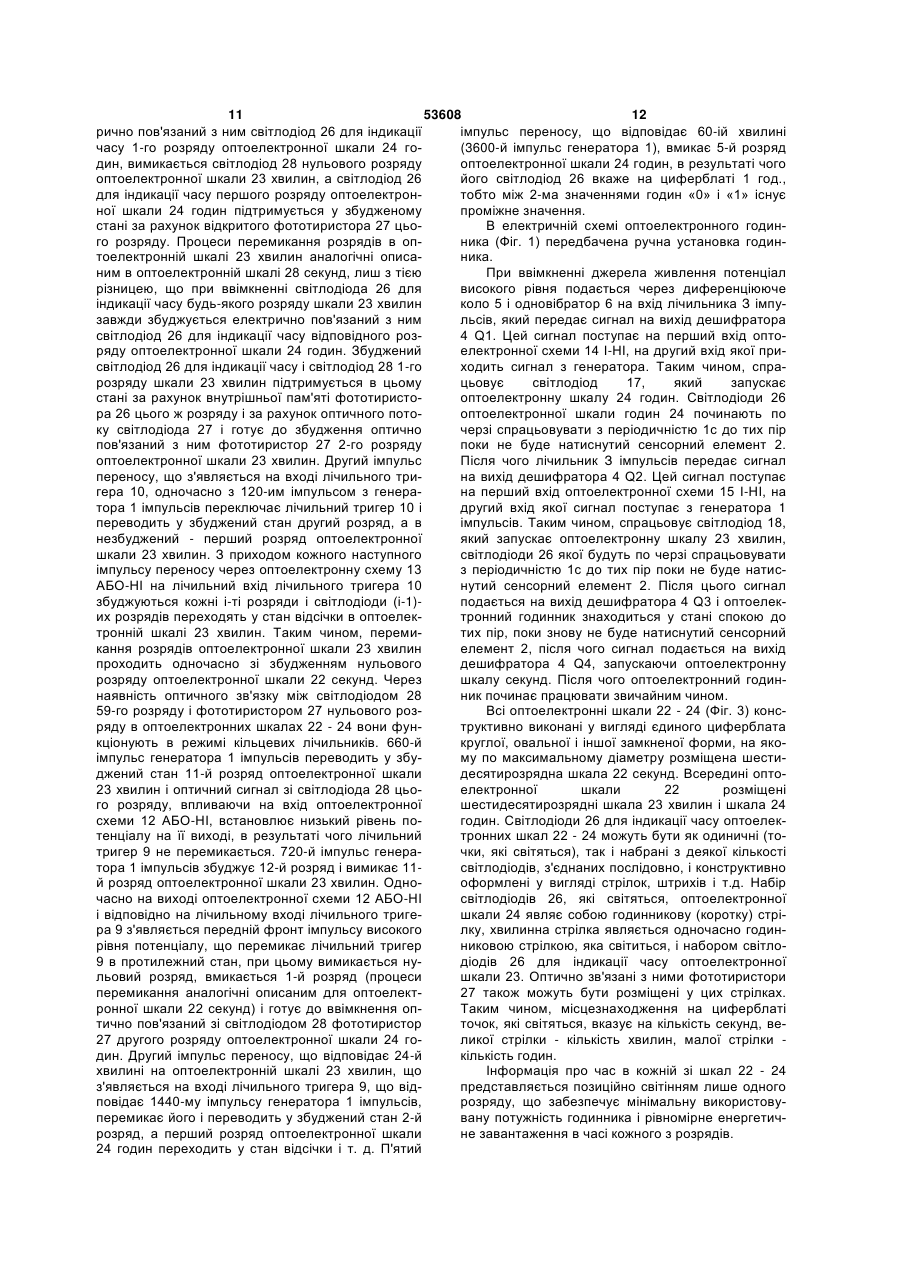

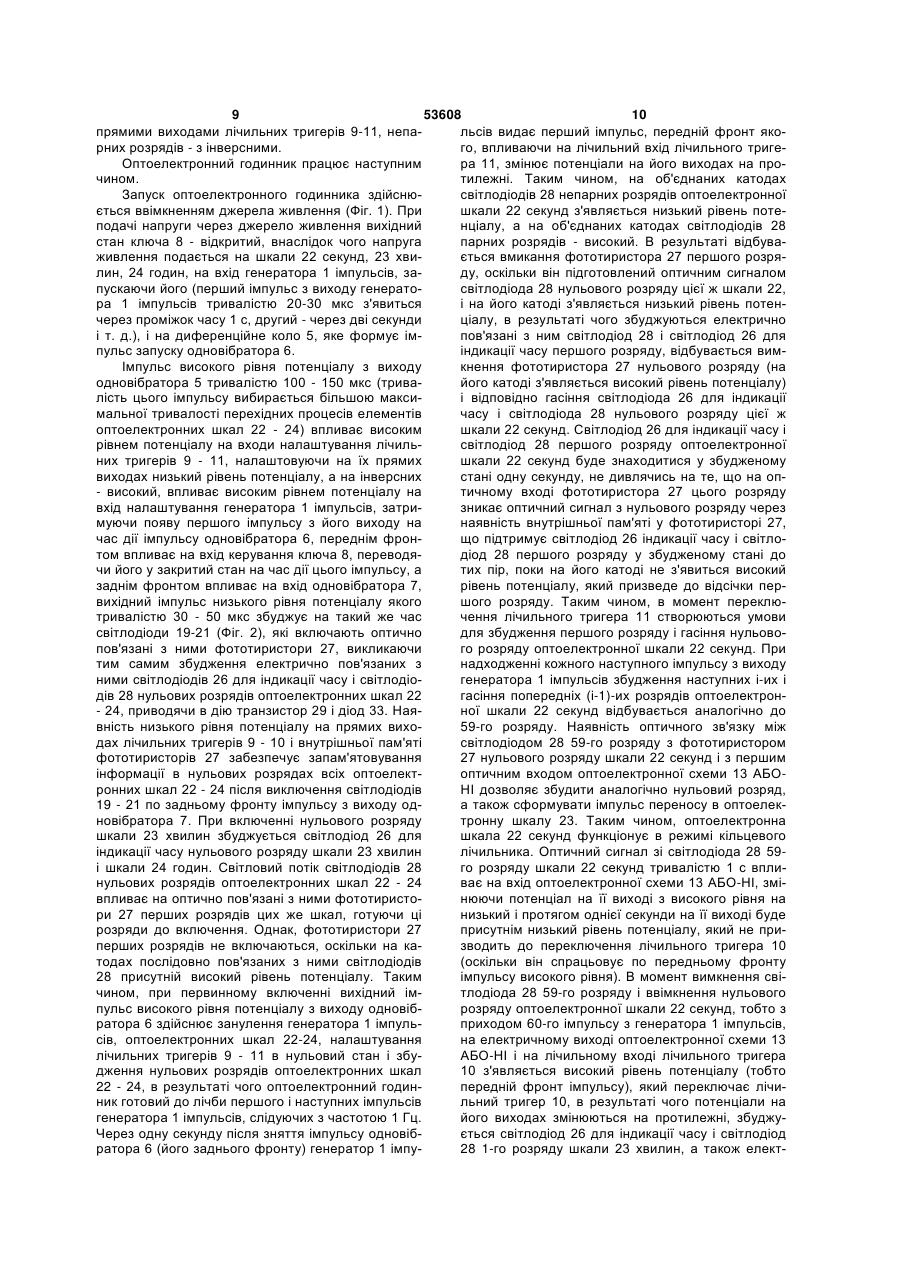

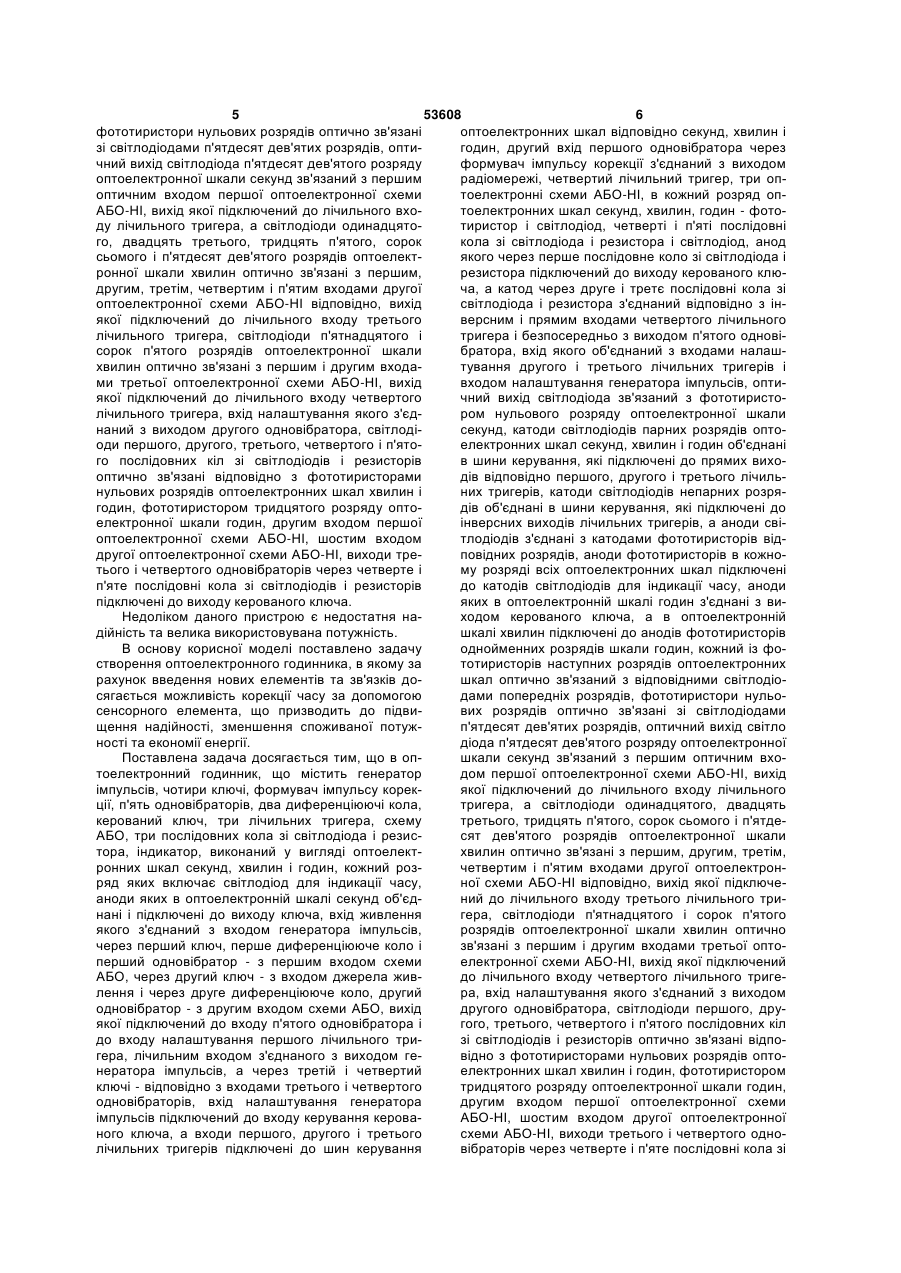

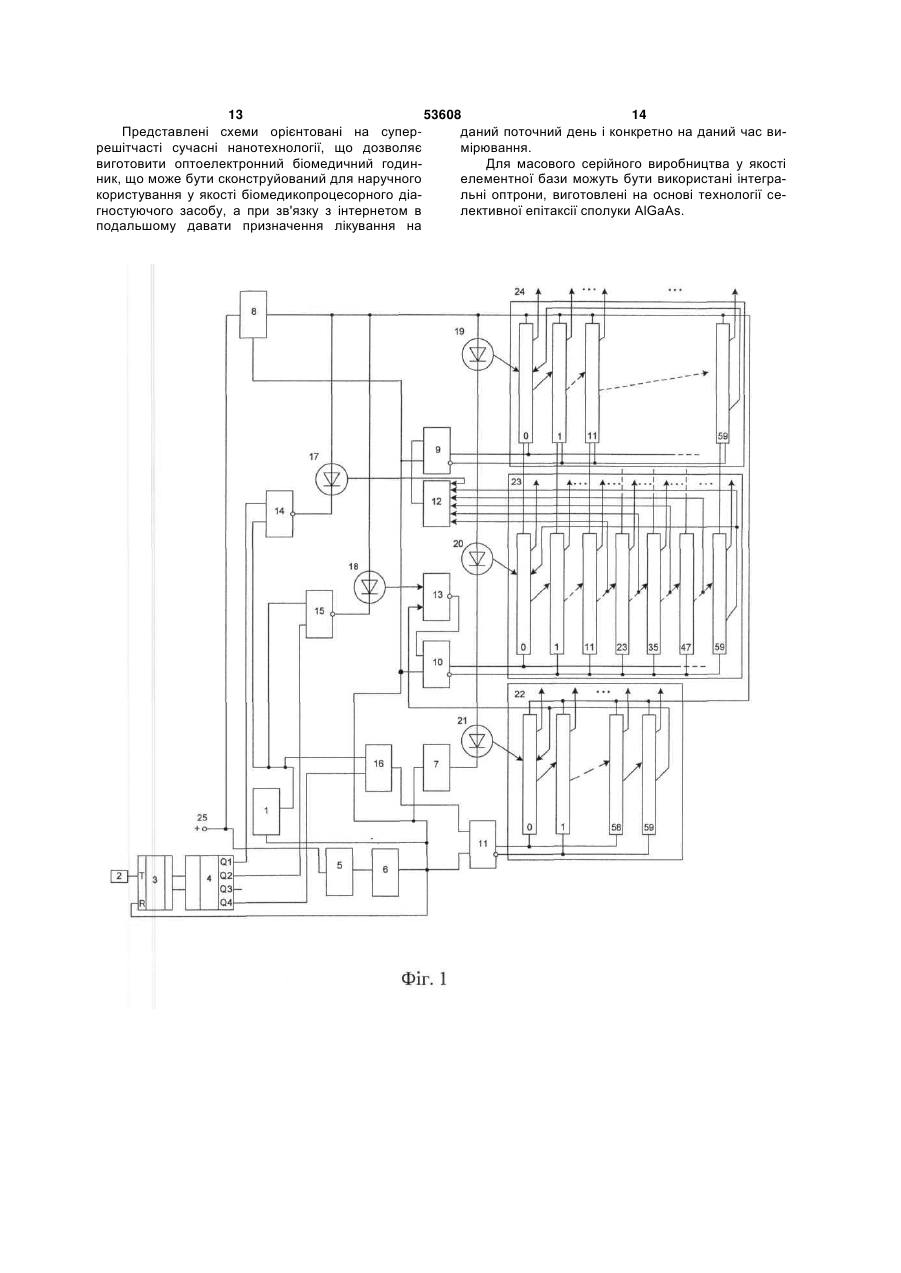

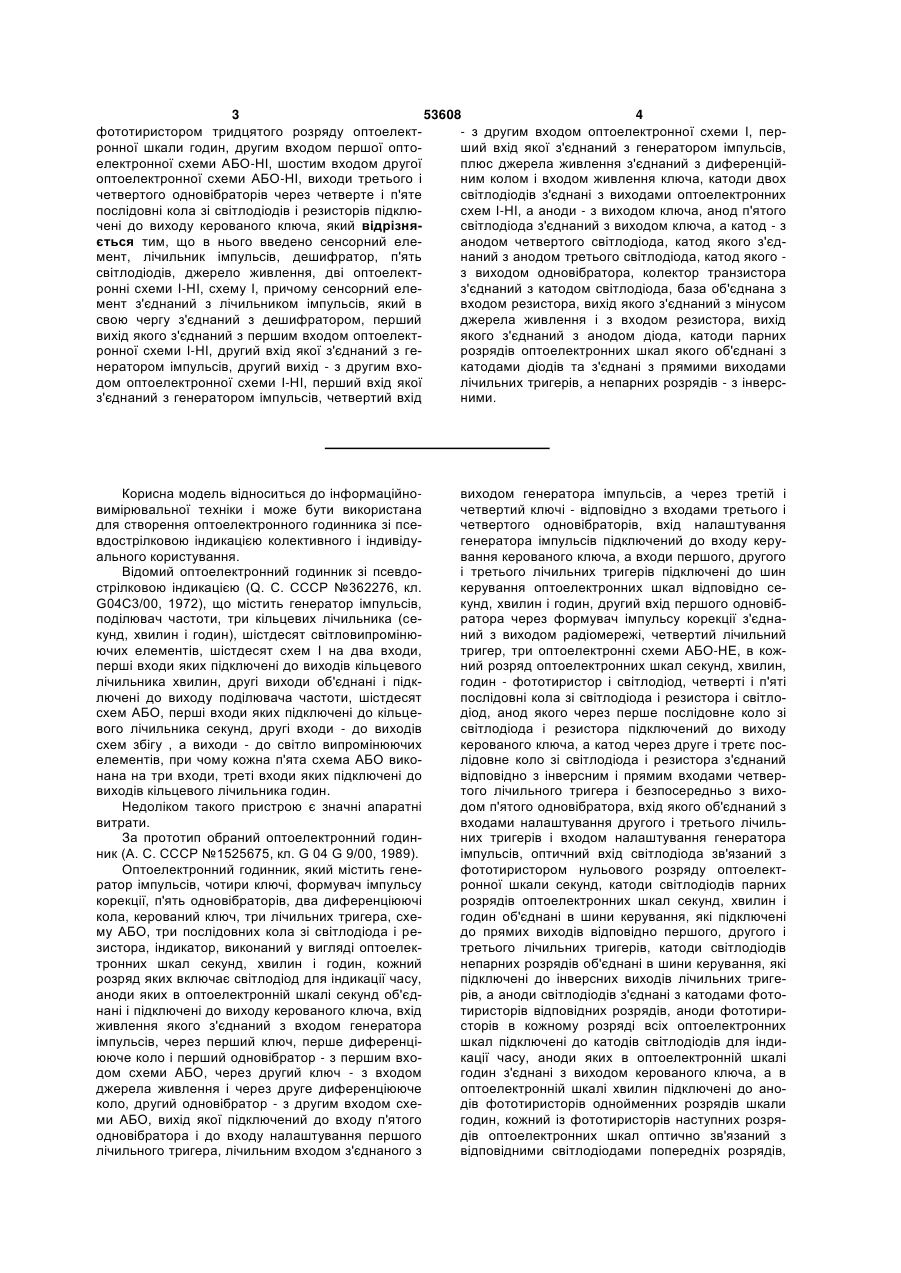

Оптоелектронний годинник, що містить генератор імпульсів, чотири ключі, формувач імпульсу корекції, п'ять одновібраторів, два диференціюючі кола, керований ключ, три лічильних тригери, схему АБО, три послідовних кола зі світлодіода і резистора, індикатор, виконаний у вигляді оптоелектронних шкал секунд, хвилин і годин, кожний розряд яких включає світлодіод для індикації часу, аноди яких в оптоелектронній шкалі секунд об'єднані і підключені до виходу ключа, вхід живлення якого з'єднаний з входом генератора імпульсів, через перший ключ, перше диференціююче коло і перший одновібратор - з першим входом схеми АБО, через другий ключ - з входом джерела живлення і через друге диференціююче коло, другий одновібратор - з другим входом схеми АБО, вихід якої підключений до входу п'ятого одновібратора і до входу налаштування першого лічильного тригера, лічильним входом з'єднаного з виходом генератора імпульсів, а через третій і четвертий ключі - відповідно з входами третього і четвертого одновібраторів, вхід налаштування генератора імпульсів підключений до входу керування керованого ключа, а входи першого, другого і третього лічильних тригерів підключені до шин керування оптоелектронних шкал відповідно секунд, хвилин і годин, другий вхід першого одновібратора через формувач імпульсу корекції з'єднаний з виходом радіомережі, четвертий лічильний тригер, три оптоелектронні схеми АБО-НІ, в кожний розряд оптоелектронних шкал секунд, хвилин, годин - фототиристор і світлодіод, четверті і п'яті послідовні кола зі світлодіода і резистора і світлодіод, анод якого через перше послідовне коло зі світлодіода і резистора підключений до виходу керованого ключа, а катод через друге і третє послідовні кола зі світлодіода і резистора з'єднаний відповідно з інверсним і прямим входами четвертого лічильного 2 (19) 1 3 53608 4 фототиристором тридцятого розряду оптоелект- з другим входом оптоелектронної схеми І, перронної шкали годин, другим входом першої оптоший вхід якої з'єднаний з генератором імпульсів, електронної схеми АБО-НІ, шостим входом другої плюс джерела живлення з'єднаний з диференційоптоелектронної схеми АБО-НІ, виходи третього і ним колом і входом живлення ключа, катоди двох четвертого одновібраторів через четверте і п'яте світлодіодів з'єднані з виходами оптоелектронних послідовні кола зі світлодіодів і резисторів підклюсхем І-НІ, а аноди - з виходом ключа, анод п'ятого чені до виходу керованого ключа, який відрізнясвітлодіода з'єднаний з виходом ключа, а катод - з ється тим, що в нього введено сенсорний елеанодом четвертого світлодіода, катод якого з'єдмент, лічильник імпульсів, дешифратор, п'ять наний з анодом третього світлодіода, катод якого світлодіодів, джерело живлення, дві оптоелектз виходом одновібратора, колектор транзистора ронні схеми І-НІ, схему І, причому сенсорний елез'єднаний з катодом світлодіода, база об'єднана з мент з'єднаний з лічильником імпульсів, який в входом резистора, вихід якого з'єднаний з мінусом свою чергу з'єднаний з дешифратором, перший джерела живлення і з входом резистора, вихід вихід якого з'єднаний з першим входом оптоелектякого з'єднаний з анодом діода, катоди парних ронної схеми І-НІ, другий вхід якої з'єднаний з герозрядів оптоелектронних шкал якого об'єднані з нератором імпульсів, другий вихід - з другим вхокатодами діодів та з'єднані з прямими виходами дом оптоелектронної схеми І-НІ, перший вхід якої лічильних тригерів, а непарних розрядів - з інверсз'єднаний з генератором імпульсів, четвертий вхід ними. Корисна модель відноситься до інформаційновимірювальної техніки і може бути використана для створення оптоелектронного годинника зі псевдострілковою індикацією колективного і індивідуального користування. Відомий оптоелектронний годинник зі псевдострілковою індикацією (Q. С. СССР №362276, кл. G04С3/00, 1972), що містить генератор імпульсів, поділювач частоти, три кільцевих лічильника (секунд, хвилин і годин), шістдесят світловипромінюючих елементів, шістдесят схем І на два входи, перші входи яких підключені до виходів кільцевого лічильника хвилин, другі виходи об'єднані і підключені до виходу поділювача частоти, шістдесят схем АБО, перші входи яких підключені до кільцевого лічильника секунд, другі входи - до виходів схем збігу , а виходи - до світло випромінюючих елементів, при чому кожна п'ята схема АБО виконана на три входи, треті входи яких підключені до виходів кільцевого лічильника годин. Недоліком такого пристрою є значні апаратні витрати. За прототип обраний оптоелектронний годинник (А. С. СССР №1525675, кл. G 04 G 9/00, 1989). Оптоелектронний годинник, який містить генератор імпульсів, чотири ключі, формувач імпульсу корекції, п'ять одновібраторів, два диференціюючі кола, керований ключ, три лічильних тригера, схему АБО, три послідовних кола зі світлодіода і резистора, індикатор, виконаний у вигляді оптоелектронних шкал секунд, хвилин і годин, кожний розряд яких включає світлодіод для індикації часу, аноди яких в оптоелектронній шкалі секунд об'єднані і підключені до виходу керованого ключа, вхід живлення якого з'єднаний з входом генератора імпульсів, через перший ключ, перше диференціююче коло і перший одновібратор - з першим входом схеми АБО, через другий ключ - з входом джерела живлення і через друге диференціююче коло, другий одновібратор - з другим входом схеми АБО, вихід якої підключений до входу п'ятого одновібратора і до входу налаштування першого лічильного тригера, лічильним входом з'єднаного з виходом генератора імпульсів, а через третій і четвертий ключі - відповідно з входами третього і четвертого одновібраторів, вхід налаштування генератора імпульсів підключений до входу керування керованого ключа, а входи першого, другого і третього лічильних тригерів підключені до шин керування оптоелектронних шкал відповідно секунд, хвилин і годин, другий вхід першого одновібратора через формувач імпульсу корекції з'єднаний з виходом радіомережі, четвертий лічильний тригер, три оптоелектронні схеми АБО-НЕ, в кожний розряд оптоелектронних шкал секунд, хвилин, годин - фототиристор і світлодіод, четверті і п'яті послідовні кола зі світлодіода і резистора і світлодіод, анод якого через перше послідовне коло зі світлодіода і резистора підключений до виходу керованого ключа, а катод через друге і третє послідовне коло зі світлодіода і резистора з'єднаний відповідно з інверсним і прямим входами четвертого лічильного тригера і безпосередньо з виходом п'ятого одновібратора, вхід якого об'єднаний з входами налаштування другого і третього лічильних тригерів і входом налаштування генератора імпульсів, оптичний вхід світлодіода зв'язаний з фототиристором нульового розряду оптоелектронної шкали секунд, катоди світлодіодів парних розрядів оптоелектронних шкал секунд, хвилин і годин об'єднані в шини керування, які підключені до прямих виходів відповідно першого, другого і третього лічильних тригерів, катоди світлодіодів непарних розрядів об'єднані в шини керування, які підключені до інверсних виходів лічильних тригерів, а аноди світлодіодів з'єднані з катодами фототиристорів відповідних розрядів, аноди фототиристорів в кожному розряді всіх оптоелектронних шкал підключені до катодів світлодіодів для індикації часу, аноди яких в оптоелектронній шкалі годин з'єднані з виходом керованого ключа, а в оптоелектронній шкалі хвилин підключені до анодів фототиристорів однойменних розрядів шкали годин, кожний із фототиристорів наступних розрядів оптоелектронних шкал оптично зв'язаний з відповідними світлодіодами попередніх розрядів, 5 53608 6 фототиристори нульових розрядів оптично зв'язані оптоелектронних шкал відповідно секунд, хвилин і зі світлодіодами п'ятдесят дев'ятих розрядів, оптигодин, другий вхід першого одновібратора через чний вихід світлодіода п'ятдесят дев'ятого розряду формувач імпульсу корекції з'єднаний з виходом оптоелектронної шкали секунд зв'язаний з першим радіомережі, четвертий лічильний тригер, три опоптичним входом першої оптоелектронної схеми тоелектронні схеми АБО-HI, в кожний розряд опАБО-НІ, вихід якої підключений до лічильного вхотоелектронних шкал секунд, хвилин, годин - фотоду лічильного тригера, а світлодіоди одинадцятотиристор і світлодіод, четверті і п'яті послідовні го, двадцять третього, тридцять п'ятого, сорок кола зі світлодіода і резистора і світлодіод, анод сьомого і п'ятдесят дев'ятого розрядів оптоелектякого через перше послідовне коло зі світлодіода і ронної шкали хвилин оптично зв'язані з першим, резистора підключений до виходу керованого клюдругим, третім, четвертим і п'ятим входами другої ча, а катод через друге і третє послідовні кола зі оптоелектронної схеми АБО-НІ відповідно, вихід світлодіода і резистора з'єднаний відповідно з інякої підключений до лічильного входу третього версним і прямим входами четвертого лічильного лічильного тригера, світлодіоди п'ятнадцятого і тригера і безпосередньо з виходом п'ятого одновісорок п'ятого розрядів оптоелектронної шкали братора, вхід якого об'єднаний з входами налашхвилин оптично зв'язані з першим і другим входатування другого і третього лічильних тригерів і ми третьої оптоелектронної схеми АБО-НІ, вихід входом налаштування генератора імпульсів, оптиякої підключений до лічильного входу четвертого чний вихід світлодіода зв'язаний з фототиристолічильного тригера, вхід налаштування якого з'єдром нульового розряду оптоелектронної шкали наний з виходом другого одновібратора, світлодісекунд, катоди світлодіодів парних розрядів оптооди першого, другого, третього, четвертого і п'ятоелектронних шкал секунд, хвилин і годин об'єднані го послідовних кіл зі світлодіодів і резисторів в шини керування, які підключені до прямих вихооптично зв'язані відповідно з фототиристорами дів відповідно першого, другого і третього лічильнульових розрядів оптоелектронних шкал хвилин і них тригерів, катоди світлодіодів непарних розрягодин, фототиристором тридцятого розряду оптодів об'єднані в шини керування, які підключені до електронної шкали годин, другим входом першої інверсних виходів лічильних тригерів, а аноди свіоптоелектронної схеми АБО-НІ, шостим входом тлодіодів з'єднані з катодами фототиристорів віддругої оптоелектронної схеми АБО-HI, виходи треповідних розрядів, аноди фототиристорів в кожнотього і четвертого одновібраторів через четверте і му розряді всіх оптоелектронних шкал підключені п'яте послідовні кола зі світлодіодів і резисторів до катодів світлодіодів для індикації часу, аноди підключені до виходу керованого ключа. яких в оптоелектронній шкалі годин з'єднані з виНедоліком даного пристрою є недостатня находом керованого ключа, а в оптоелектронній дійність та велика використовувана потужність. шкалі хвилин підключені до анодів фототиристорів В основу корисної моделі поставлено задачу однойменних розрядів шкали годин, кожний із фостворення оптоелектронного годинника, в якому за тотиристорів наступних розрядів оптоелектронних рахунок введення нових елементів та зв'язків дошкал оптично зв'язаний з відповідними світлодіосягається можливість корекції часу за допомогою дами попередніх розрядів, фототиристори нульосенсорного елемента, що призводить до підвивих розрядів оптично зв'язані зі світлодіодами щення надійності, зменшення споживаної потужп'ятдесят дев'ятих розрядів, оптичний вихід світло ності та економії енергії. діода п'ятдесят дев'ятого розряду оптоелектронної Поставлена задача досягається тим, що в опшкали секунд зв'язаний з першим оптичним вхотоелектронний годинник, що містить генератор дом першої оптоелектронної схеми АБО-НІ, вихід імпульсів, чотири ключі, формувач імпульсу корекякої підключений до лічильного входу лічильного ції, п'ять одновібраторів, два диференціюючі кола, тригера, а світлодіоди одинадцятого, двадцять керований ключ, три лічильних тригера, схему третього, тридцять п'ятого, сорок сьомого і п'ятдеАБО, три послідовних кола зі світлодіода і резиссят дев'ятого розрядів оптоелектронної шкали тора, індикатор, виконаний у вигляді оптоелектхвилин оптично зв'язані з першим, другим, третім, ронних шкал секунд, хвилин і годин, кожний розчетвертим і п'ятим входами другої оптоелектронряд яких включає світлодіод для індикації часу, ної схеми АБО-НІ відповідно, вихід якої підключеаноди яких в оптоелектронній шкалі секунд об'єдний до лічильного входу третього лічильного тринані і підключені до виходу ключа, вхід живлення гера, світлодіоди п'ятнадцятого і сорок п'ятого якого з'єднаний з входом генератора імпульсів, розрядів оптоелектронної шкали хвилин оптично через перший ключ, перше диференціююче коло і зв'язані з першим і другим входами третьої оптоперший одновібратор - з першим входом схеми електронної схеми АБО-HI, вихід якої підключений АБО, через другий ключ - з входом джерела живдо лічильного входу четвертого лічильного тригелення і через друге диференціююче коло, другий ра, вхід налаштування якого з'єднаний з виходом одновібратор - з другим входом схеми АБО, вихід другого одновібратора, світлодіоди першого, друякої підключений до входу п'ятого одновібратора і гого, третього, четвертого і п'ятого послідовних кіл до входу налаштування першого лічильного тризі світлодіодів і резисторів оптично зв'язані відпогера, лічильним входом з'єднаного з виходом гевідно з фототиристорами нульових розрядів оптонератора імпульсів, а через третій і четвертий електронних шкал хвилин і годин, фототиристором ключі - відповідно з входами третього і четвертого тридцятого розряду оптоелектронної шкали годин, одновібраторів, вхід налаштування генератора другим входом першої оптоелектронної схеми імпульсів підключений до входу керування кероваАБО-HI, шостим входом другої оптоелектронної ного ключа, а входи першого, другого і третього схеми АБО-HI, виходи третього і четвертого однолічильних тригерів підключені до шин керування вібраторів через четверте і п'яте послідовні кола зі 7 53608 8 світлодіодів і резисторів підключені до виходу кевиходи резисторів 30 непарних розрядів об'єднані рованого ключа, введено сенсорний елемент, лів шини керування, які підключені до інверсних вичильник імпульсів, дешифратор, п'ять світлодіодів, ходів лічильних тригерів 9 - 11, а аноди діодів 33 джерело живлення, дві оптоелектронні схеми І-HI, з'єднані з виходами резисторів 31 відповідних розсхему І, причому сенсорний елемент з'єднаний з рядів, входи яких з'єднані з базою транзистора 29, лічильником імпульсів, який в свою чергу з'єднаколектор якого з'єднаний з світлодіодів 28 відповіний з дешифратором, перший вихід якого з'єднадних розрядів, аноди якого з'єднані з катодами ний з першим входом оптоелектронної схеми І-HI, фототиристорів 27 відповідних розрядів, аноди другий вхід якої з'єднаний з генератором імпульфототиристорів 27 в кожному розряді всіх оптосів, другий вихід - другим входом оптоелектронної електронних шкал 22 - 24 підключені до катодів схеми І-HI, перший вхід якої з'єднаний з генератосвітлодіодів 26 для індикації часу, аноди яких в ром імпульсів, четвертий вхід - з другим входом оптоелектронній шкалі 24 годин з'єднані з виходом оптоелектронної схеми І, перший вхід якої з'єднаключа 8, а в оптоелектронній шкалі 23 хвилин підний з генератором імпульсів, плюс джерела живключені до анодів фототиристорів 27 однойменних лення з'єднаний з диференційним колом і входом розрядів шкали 24 годин, кожний із фототиристоживлення ключа, катоди двох світлодіодів з'єднані рів 27 наступних розрядів оптоелектронних шкал з виходами оптоелектронних схем І-HI, а аноди - з 22 - 24 оптично зв'язаний з відповідними світлодівиходом ключа, анод п'ятого світло діода з'єднаодами 28 попередніх розрядів, фототиристори 27 ний з виходом ключа, а катод - з анодом четвертонульових розрядів оптично зв'язані зі світлодіодаго світло діода, катод якого з'єднаний з анодом ми 28 п'ятдесят дев'ятих розрядів, оптичний вихід третього світло діод а, катод якого - з виходом світлодіода 28 п'ятдесят дев'ятого розряду оптоодновібратора, колектор транзистора з'єднаний з електроніки шкали 22 секунд зв'язаний з другим катодом світлодіода, база об'єднана з входом реоптичним входом першої оптоелектронної схеми зистора, вихід якого з'єднаний з мінусом джерела АБО-HI 13, вихід якої підключений до лічильного живлення і з входом резистора, вихід якого з'єднавходу лічильного тригера 10, а світло діоди 28 ний з анодом діода, катоди парних розрядів оптоодинадцятого, двадцять третього, тридцять п'ятоелектронних шкал якого об'єднані з катодами діого, сорок сьомого і п'ятдесят дев'ятого розрядів дів та з'єднані з прямими виходами лічильних оптоелектронної шкали 23 хвилин оптично зв'язані тригерів, а непарних розрядів - з інверсними. з першим, другим, третім, четвертим і п'ятим вхоНа Фіг. 1 зображена електрична схема оптодами другої оптоелектронної схеми АБО-HI 12 електронного годинника; на Фіг. 2 - елементарна відповідно, вихід якої підключений до лічильного комірка розряду шкал; на Фіг. 3 - один з можливих входу третього лічильного тригера 9, світлодіоди варіантів конструктивного виконання циферблату і 19-21 оптично зв'язані відповідно з фото тиристооднієї стрілки оптоелектронного годинника. рами 27 нульових розрядів оптоелектронних шкал Оптоелектронний годинник містить генератор 22 секунд, 23 хвилин і 24 годин, світлодіоди 18 і 17 1 імпульсів, два одновібратора 6 і 7, ключ 8, три оптично зв'язані відповідно з другим входом перлічильних тригера 9-11, індикатор, виконаний у шої оптоелектронної схеми АБО-HI 13, шостим вигляді оптоелектронних шкал 22 секунд, 23 хвивходом другої оптоелектронної схеми АБО-HI 12, лин і 24 годин, кожний розряд яких включає світсенсорний елемент 2, лічильник імпульсів 3, делодіод 25 для індикації часу, аноди яких в оптошифратор 4, п'ять світлодіодів 17-21, джерело електронній шкалі 22 секунд об'єднані і підключені живлення 25, дві оптоелектронні схеми І-HI 14 - 15, до виходу ключа 8, вхід живлення якого з'єднаний одну схему І 16. Сенсорний елемент 2 з'єднаний з з джерелом живлення 25, лічильний вхід лічильнолічильником імпульсів 3, який в свою чергу з'єднаго тригера 11 з'єднаний з виходом оптоелектронний з дешифратором 4, перший вихід якого з'єдної схеми І 16, вхід налаштування лічильного тринаний з першим входом оптоелектронної схеми Ігера 11 з'єднаний з виходом одновібратора 6, вхід HI 14, другий вхід якої з'єднаний з генератором 1 налаштування генератора 1 імпульсів підключений імпульсів, другий вихід - другим входом оптоелекдо входу керування ключа 8, а входи першого 11, тронної схеми І-HI 15, перший вхід якої з'єднаний з другого 10 і третього 9 лічильних тригерів підклюгенератором 1 імпульсів, четвертий вхід - з другим чені до шин керування оптоелектронних шкал відвходом оптоелектронної схеми І 16, перший вхід повідно 22 секунд, 23 хвилин і 24 годин, дві оптоякої з'єднаний з генератором 1 імпульсів. Плюс електронні схеми АБО-НІ 12 - 13, в кожний розряд джерела живлення 25 з'єднаний з диференційним оптоелектронних шкал 22 секунд, 23 хвилин, 24 колом 5 і входом живлення ключа 8. Катоди двох годин - фототиристор 27 і світлодіод 26, вихід одсвітлодіодів 17-18 з'єднані з виходами оптоелектновібратора 6 об'єднаний з входами налаштуванронних схем І-HI 14 - 15, а аноди - з виходом клюня другого 10 і третього 9 лічильних тригерів, вхоча 8. Анод п'ятого світлодіода 19 з'єднаний з виходом другого одновібратора 7 і входом дом ключа 8, а катод - з анодом четвертого налаштування генератора 1 імпульсів, оптичний світлодіода 20, катод якого з'єднаний з анодом вихід світлодіодів 19 - 21 зв'язані з фототиристотретього 21 світлодіода, катод якого - з виходом рами 27 нульового розряду оптоелектронної шкаодновібратора 7. Колектор транзистора 29 з'єднали 22 секунд, 23 хвилин та 24 годин, катоди діодів ний з катодом світлодіода 28, база об'єднана з 33 та виходи резисторів 30 парних розрядів оптовходом резистора 32, вихід якого з'єднаний з мінуелектронних шкал 22 секунд, 23 хвилин і 24 годин сом джерела живлення 25, і з входом резистора об'єднані в шини керування, які підключені до 31, вихід якого з'єднаний з анодом діода 33, катопрямих виходів відповідно першого 11, другого 10 і ди парних розрядів оптоелектронних шкал 22 - 24 третього 9 лічильних тригерів, катоди діодів 33 та якого об'єднані з катодами діодів 33 та з'єднані з 9 53608 10 прямими виходами лічильних тригерів 9-11, непальсів видає перший імпульс, передній фронт якорних розрядів - з інверсними. го, впливаючи на лічильний вхід лічильного тригеОптоелектронний годинник працює наступним ра 11, змінює потенціали на його виходах на прочином. тилежні. Таким чином, на об'єднаних катодах Запуск оптоелектронного годинника здійснюсвітлодіодів 28 непарних розрядів оптоелектронної ється ввімкненням джерела живлення (Фіг. 1). При шкали 22 секунд з'являється низький рівень потеподачі напруги через джерело живлення вихідний нціалу, а на об'єднаних катодах світлодіодів 28 стан ключа 8 - відкритий, внаслідок чого напруга парних розрядів - високий. В результаті відбуваживлення подається на шкали 22 секунд, 23 хвиється вмикання фототиристора 27 першого розрялин, 24 годин, на вхід генератора 1 імпульсів, заду, оскільки він підготовлений оптичним сигналом пускаючи його (перший імпульс з виходу генератосвітлодіода 28 нульового розряду цієї ж шкали 22, ра 1 імпульсів тривалістю 20-30 мкс з'явиться і на його катоді з'являється низький рівень потенчерез проміжок часу 1 с, другий - через дві секунди ціалу, в результаті чого збуджуються електрично і т. д.), і на диференційне коло 5, яке формує імпов'язані з ним світлодіод 28 і світлодіод 26 для пульс запуску одновібратора 6. індикації часу першого розряду, відбувається вимІмпульс високого рівня потенціалу з виходу кнення фототиристора 27 нульового розряду (на одновібратора 5 тривалістю 100 - 150 мкс (тривайого катоді з'являється високий рівень потенціалу) лість цього імпульсу вибирається більшою максиі відповідно гасіння світлодіода 26 для індикації мальної тривалості перехідних процесів елементів часу і світлодіода 28 нульового розряду цієї ж оптоелектронних шкал 22 - 24) впливає високим шкали 22 секунд. Світлодіод 26 для індикації часу і рівнем потенціалу на входи налаштування лічильсвітлодіод 28 першого розряду оптоелектронної них тригерів 9 - 11, налаштовуючи на їх прямих шкали 22 секунд буде знаходитися у збудженому виходах низький рівень потенціалу, а на інверсних стані одну секунду, не дивлячись на те, що на оп- високий, впливає високим рівнем потенціалу на тичному вході фототиристора 27 цього розряду вхід налаштування генератора 1 імпульсів, затризникає оптичний сигнал з нульового розряду через муючи появу першого імпульсу з його виходу на наявність внутрішньої пам'яті у фототиристорі 27, час дії імпульсу одновібратора 6, переднім фронщо підтримує світлодіод 26 індикації часу і світлотом впливає на вхід керування ключа 8, переводядіод 28 першого розряду у збудженому стані до чи його у закритий стан на час дії цього імпульсу, а тих пір, поки на його катоді не з'явиться високий заднім фронтом впливає на вхід одновібратора 7, рівень потенціалу, який призведе до відсічки первихідний імпульс низького рівня потенціалу якого шого розряду. Таким чином, в момент переклютривалістю 30 - 50 мкс збуджує на такий же час чення лічильного тригера 11 створюються умови світлодіоди 19-21 (Фіг. 2), які включають оптично для збудження першого розряду і гасіння нульовопов'язані з ними фототиристори 27, викликаючи го розряду оптоелектронної шкали 22 секунд. При тим самим збудження електрично пов'язаних з надходженні кожного наступного імпульсу з виходу ними світлодіодів 26 для індикації часу і світлодіогенератора 1 імпульсів збудження наступних і-их і дів 28 нульових розрядів оптоелектронних шкал 22 гасіння попередніх (і-1)-их розрядів оптоелектрон- 24, приводячи в дію транзистор 29 і діод 33. Наяної шкали 22 секунд відбувається аналогічно до вність низького рівня потенціалу на прямих вихо59-го розряду. Наявність оптичного зв'язку між дах лічильних тригерів 9 - 10 і внутрішньої пам'яті світлодіодом 28 59-го розряду з фототиристором фототиристорів 27 забезпечує запам'ятовування 27 нульового розряду шкали 22 секунд і з першим інформації в нульових розрядах всіх оптоелектоптичним входом оптоелектронної схеми 13 АБОронних шкал 22 - 24 після виключення світлодіодів HI дозволяє збудити аналогічно нульовий розряд, 19 - 21 по задньому фронту імпульсу з виходу ода також сформувати імпульс переносу в оптоелекновібратора 7. При включенні нульового розряду тронну шкалу 23. Таким чином, оптоелектронна шкали 23 хвилин збуджується світлодіод 26 для шкала 22 секунд функціонує в режимі кільцевого індикації часу нульового розряду шкали 23 хвилин лічильника. Оптичний сигнал зі світлодіода 28 59і шкали 24 годин. Світловий потік світлодіодів 28 го розряду шкали 22 секунд тривалістю 1 с вплинульових розрядів оптоелектронних шкал 22 - 24 ває на вхід оптоелектронної схеми 13 АБО-НІ, змівпливає на оптично пов'язані з ними фототиристонюючи потенціал на її виході з високого рівня на ри 27 перших розрядів цих же шкал, готуючи ці низький і протягом однієї секунди на її виході буде розряди до включення. Однак, фототиристори 27 присутнім низький рівень потенціалу, який не приперших розрядів не включаються, оскільки на казводить до переключення лічильного тригера 10 тодах послідовно пов'язаних з ними світлодіодів (оскільки він спрацьовує по передньому фронту 28 присутній високий рівень потенціалу. Таким імпульсу високого рівня). В момент вимкнення свічином, при первинному включенні вихідний імтлодіода 28 59-го розряду і ввімкнення нульового пульс високого рівня потенціалу з виходу одновіброзряду оптоелектронної шкали 22 секунд, тобто з ратора 6 здійснює занулення генератора 1 імпульприходом 60-го імпульсу з генератора 1 імпульсів, сів, оптоелектронних шкал 22-24, налаштування на електричному виході оптоелектронної схеми 13 лічильних тригерів 9 - 11 в нульовий стан і збуАБО-НІ і на лічильному вході лічильного тригера дження нульових розрядів оптоелектронних шкал 10 з'являється високий рівень потенціалу (тобто 22 - 24, в результаті чого оптоелектронний годинпередній фронт імпульсу), який переключає лічиник готовий до лічби першого і наступних імпульсів льний тригер 10, в результаті чого потенціали на генератора 1 імпульсів, слідуючих з частотою 1 Гц. його виходах змінюються на протилежні, збуджуЧерез одну секунду після зняття імпульсу одновібється світлодіод 26 для індикації часу і світлодіод ратора 6 (його заднього фронту) генератор 1 імпу28 1-го розряду шкали 23 хвилин, а також елект 11 53608 12 рично пов'язаний з ним світлодіод 26 для індикації імпульс переносу, що відповідає 60-ій хвилині часу 1-го розряду оптоелектронної шкали 24 го(3600-й імпульс генератора 1), вмикає 5-й розряд дин, вимикається світлодіод 28 нульового розряду оптоелектронної шкали 24 годин, в результаті чого оптоелектронної шкали 23 хвилин, а світлодіод 26 його світлодіод 26 вкаже на циферблаті 1 год., для індикації часу першого розряду оптоелектронтобто між 2-ма значеннями годин «0» і «1» існує ної шкали 24 годин підтримується у збудженому проміжне значення. стані за рахунок відкритого фототиристора 27 цьоВ електричній схемі оптоелектронного годинго розряду. Процеси перемикання розрядів в опника (Фіг. 1) передбачена ручна установка годинтоелектронній шкалі 23 хвилин аналогічні описаника. ним в оптоелектронній шкалі 28 секунд, лиш з тією При ввімкненні джерела живлення потенціал різницею, що при ввімкненні світлодіода 26 для високого рівня подається через диференціююче індикації часу будь-якого розряду шкали 23 хвилин коло 5 і одновібратор 6 на вхід лічильника З імпузавжди збуджується електрично пов'язаний з ним льсів, який передає сигнал на вихід дешифратора світлодіод 26 для індикації часу відповідного роз4 Q1. Цей сигнал поступає на перший вхід опторяду оптоелектронної шкали 24 годин. Збуджений електронної схеми 14 І-HI, на другий вхід якої присвітлодіод 26 для індикації часу і світлодіод 28 1-го ходить сигнал з генератора. Таким чином, спрарозряду шкали 23 хвилин підтримується в цьому цьовує світлодіод 17, який запускає стані за рахунок внутрішньої пам'яті фототиристооптоелектронну шкалу 24 годин. Світлодіоди 26 ра 26 цього ж розряду і за рахунок оптичного потооптоелектронної шкали годин 24 починають по ку світлодіода 27 і готує до збудження оптично черзі спрацьовувати з періодичністю 1с до тих пір пов'язаний з ним фототиристор 27 2-го розряду поки не буде натиснутий сенсорний елемент 2. оптоелектронної шкали 23 хвилин. Другий імпульс Після чого лічильник З імпульсів передає сигнал переносу, що з'являється на вході лічильного трина вихід дешифратора 4 Q2. Цей сигнал поступає гера 10, одночасно з 120-им імпульсом з генерана перший вхід оптоелектронної схеми 15 І-НІ, на тора 1 імпульсів переключає лічильний тригер 10 і другий вхід якої сигнал поступає з генератора 1 переводить у збуджений стан другий розряд, а в імпульсів. Таким чином, спрацьовує світлодіод 18, незбуджений - перший розряд оптоелектронної який запускає оптоелектронну шкалу 23 хвилин, шкали 23 хвилин. З приходом кожного наступного світлодіоди 26 якої будуть по черзі спрацьовувати імпульсу переносу через оптоелектронну схему 13 з періодичністю 1с до тих пір поки не буде натисАБО-HI на лічильний вхід лічильного тригера 10 нутий сенсорний елемент 2. Після цього сигнал збуджуються кожні і-ті розряди і світлодіоди (і-1)подається на вихід дешифратора 4 Q3 і оптоелеких розрядів переходять у стан відсічки в оптоелектронний годинник знаходиться у стані спокою до тронній шкалі 23 хвилин. Таким чином, перемитих пір, поки знову не буде натиснутий сенсорний кання розрядів оптоелектронної шкали 23 хвилин елемент 2, після чого сигнал подається на вихід проходить одночасно зі збудженням нульового дешифратора 4 Q4, запускаючи оптоелектронну розряду оптоелектронної шкали 22 секунд. Через шкалу секунд. Після чого оптоелектронний годиннаявність оптичного зв'язку між світлодіодом 28 ник починає працювати звичайним чином. 59-го розряду і фототиристором 27 нульового розВсі оптоелектронні шкали 22 - 24 (Фіг. 3) консряду в оптоелектронних шкалах 22 - 24 вони фунтруктивно виконані у вигляді єдиного циферблата кціонують в режимі кільцевих лічильників. 660-й круглої, овальної і іншої замкненої форми, на якоімпульс генератора 1 імпульсів переводить у збуму по максимальному діаметру розміщена шестиджений стан 11-й розряд оптоелектронної шкали десятирозрядна шкала 22 секунд. Всередині опто23 хвилин і оптичний сигнал зі світлодіода 28 цьоелектронної шкали 22 розміщені го розряду, впливаючи на вхід оптоелектронної шестидесятирозрядні шкала 23 хвилин і шкала 24 схеми 12 АБО-НІ, встановлює низький рівень погодин. Світлодіоди 26 для індикації часу оптоелектенціалу на її виході, в результаті чого лічильний тронних шкал 22 - 24 можуть бути як одиничні (тотригер 9 не перемикається. 720-й імпульс генерачки, які світяться), так і набрані з деякої кількості тора 1 імпульсів збуджує 12-й розряд і вимикає 11світлодіодів, з'єднаних послідовно, і конструктивно й розряд оптоелектронної шкали 23 хвилин. Однооформлені у вигляді стрілок, штрихів і т.д. Набір часно на виході оптоелектронної схеми 12 АБО-НІ світлодіодів 26, які світяться, оптоелектронної і відповідно на лічильному вході лічильного тригешкали 24 являє собою годинникову (коротку) стріра 9 з'являється передній фронт імпульсу високого лку, хвилинна стрілка являється одночасно годинрівня потенціалу, що перемикає лічильний тригер никовою стрілкою, яка світиться, і набором світло9 в протилежний стан, при цьому вимикається нудіодів 26 для індикації часу оптоелектронної льовий розряд, вмикається 1-й розряд (процеси шкали 23. Оптично зв'язані з ними фототиристори перемикання аналогічні описаним для оптоелект27 також можуть бути розміщені у цих стрілках. ронної шкали 22 секунд) і готує до ввімкнення опТаким чином, місцезнаходження на циферблаті тично пов'язаний зі світлодіодом 28 фототиристор точок, які світяться, вказує на кількість секунд, ве27 другого розряду оптоелектронної шкали 24 голикої стрілки - кількість хвилин, малої стрілки дин. Другий імпульс переносу, що відповідає 24-й кількість годин. хвилині на оптоелектронній шкалі 23 хвилин, що Інформація про час в кожній зі шкал 22 - 24 з'являється на вході лічильного тригера 9, що відпредставляється позиційно світінням лише одного повідає 1440-му імпульсу генератора 1 імпульсів, розряду, що забезпечує мінімальну використовуперемикає його і переводить у збуджений стан 2-й вану потужність годинника і рівномірне енергетичрозряд, а перший розряд оптоелектронної шкали не завантаження в часі кожного з розрядів. 24 годин переходить у стан відсічки і т. д. П'ятий 13 53608 14 Представлені схеми орієнтовані на суперданий поточний день і конкретно на даний час вирешітчасті сучасні нанотехнології, що дозволяє мірювання. виготовити оптоелектронний біомедичний годинДля масового серійного виробництва у якості ник, що може бути сконструйований для наручного елементної бази можуть бути використані інтегракористування у якості біомедикопроцесорного діальні оптрони, виготовлені на основі технології сегностуючого засобу, а при зв'язку з інтернетом в лективної епітаксії сполуки AlGaAs. подальшому давати призначення лікування на 15 53608 16 17 Комп’ютерна верстка М. Мацело 53608 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
