Дефлекторний розпилювач
Номер патенту: 53609
Опубліковано: 11.10.2010
Автори: Кобець Анатолій Степанович, Демуш Тетяна Володимирівна, Кобець Олександр Миколайович, Білашов Олександр Васильович, Пугач Андрій Миколайович
Формула / Реферат
Дефлекторний розпилювач, що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має напівциліндричну форму, криволінійна поверхня його містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, який відрізняється тим, що дефлектор обладнано рециркуляційним каналом який з'єднується з баком обприскувача.
Текст

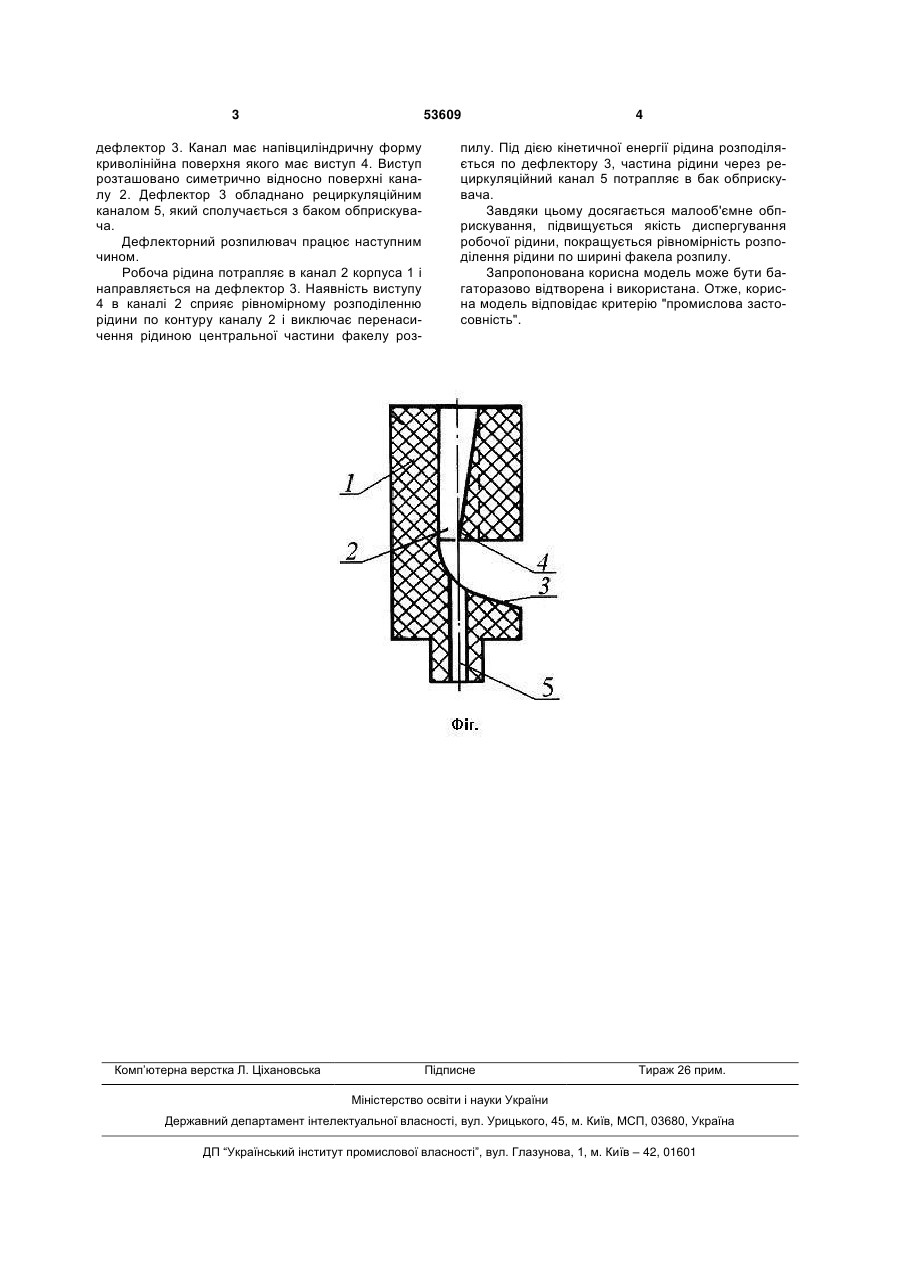

Дефлекторний розпилювач, що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має напівциліндричну форму, криволінійна поверхня його містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, який відрізняється тим, що дефлектор обладнано рециркуляційним каналом який з'єднується з баком обприскувача. (19) (21) u201004677 (22) 20.04.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, КОБЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ, ДЕМУШ ТЕТЯНА ВОЛОДИМИРІВНА, БІЛАШОВ ОЛЕКСАНДР ВАСИЛЬОВИЧ (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 53609 дефлектор 3. Канал має напівциліндричну форму криволінійна поверхня якого має виступ 4. Виступ розташовано симетрично відносно поверхні каналу 2. Дефлектор 3 обладнано рециркуляційним каналом 5, який сполучається з баком обприскувача. Дефлекторний розпилювач працює наступним чином. Робоча рідина потрапляє в канал 2 корпуса 1 і направляється на дефлектор 3. Наявність виступу 4 в каналі 2 сприяє рівномірному розподіленню рідини по контуру каналу 2 і виключає перенасичення рідиною центральної частини факелу роз Комп’ютерна верстка Л. Ціхановська 4 пилу. Під дією кінетичної енергії рідина розподіляється по дефлектору 3, частина рідини через рециркуляційний канал 5 потрапляє в бак обприскувача. Завдяки цьому досягається малооб'ємне обприскування, підвищується якість диспергування робочої рідини, покращується рівномірність розподілення рідини по ширині факела розпилу. Запропонована корисна модель може бути багаторазово відтворена і використана. Отже, корисна модель відповідає критерію "промислова застосовність". Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDeflector sprayer
Автори англійськоюKobets Anatolii Stepanovych, Kobets Oleksandr Mykolaiovych, Puhach Andrii Mykolaiovych, Demush Tetiana Volodymyrivna, Bilashov Oleksandr Vasyliovych
Назва патенту російськоюДефлекторный распылитель
Автори російськоюКобец Анатолий Степанович, Кобец Александр Николаевич, Пугач Андрей Николаевич, Демуш Татьяна Владимировна, Билашов Александр Васильевич
МПК / Мітки
МПК: A01M 7/00
Мітки: дефлекторний, розпилювач
