Блістерна упаковка (варіанти), установка та спосіб виготовлення блістерної упаковки

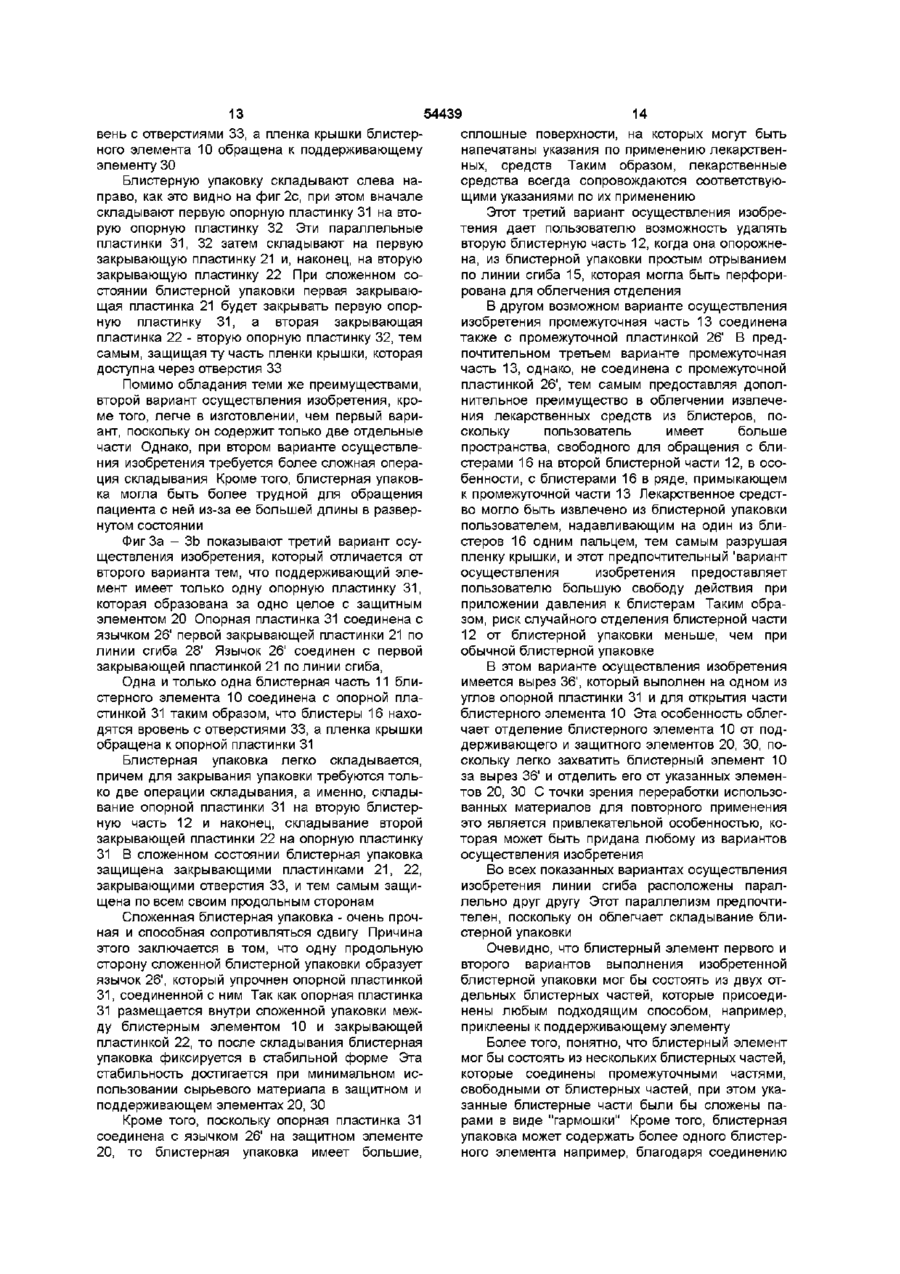

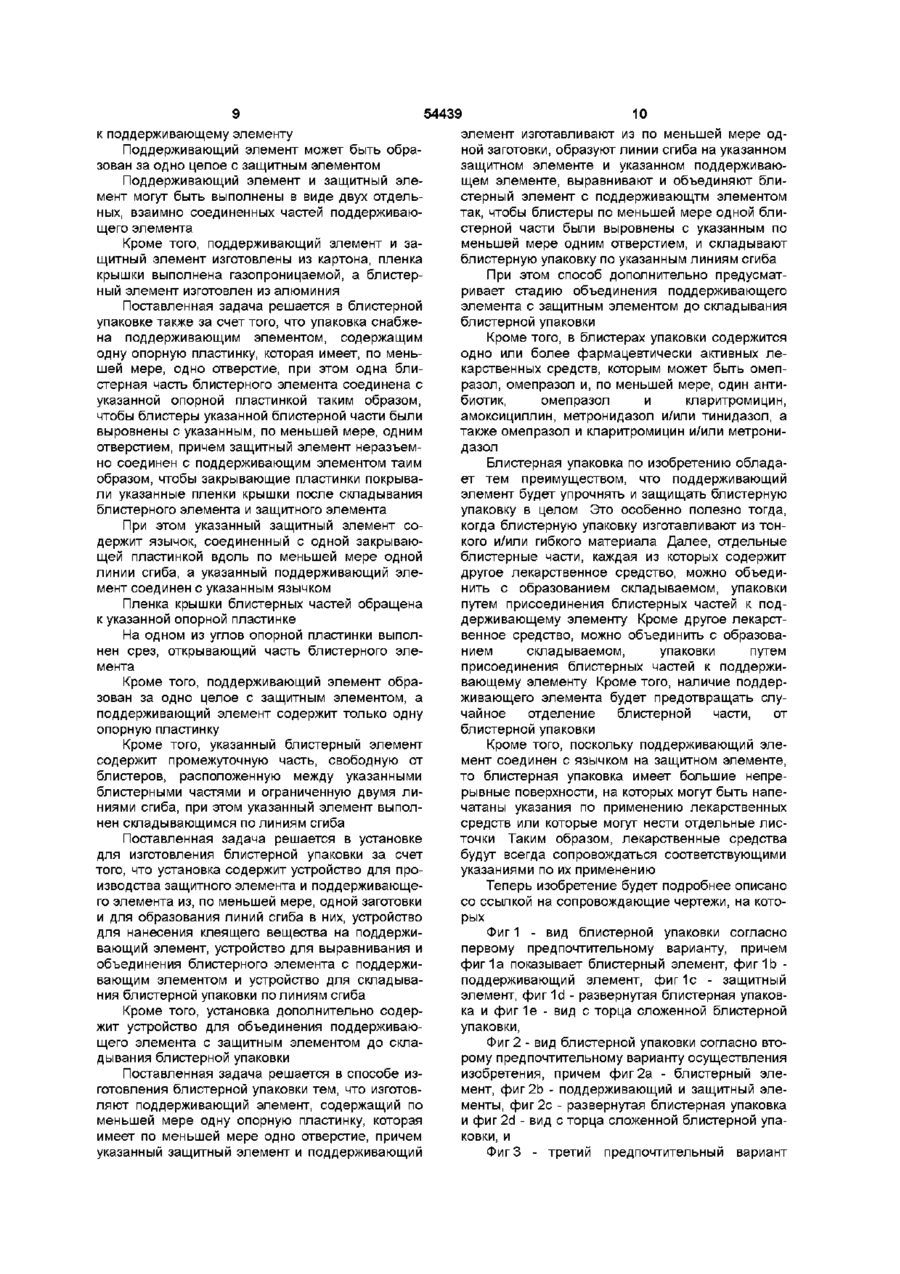

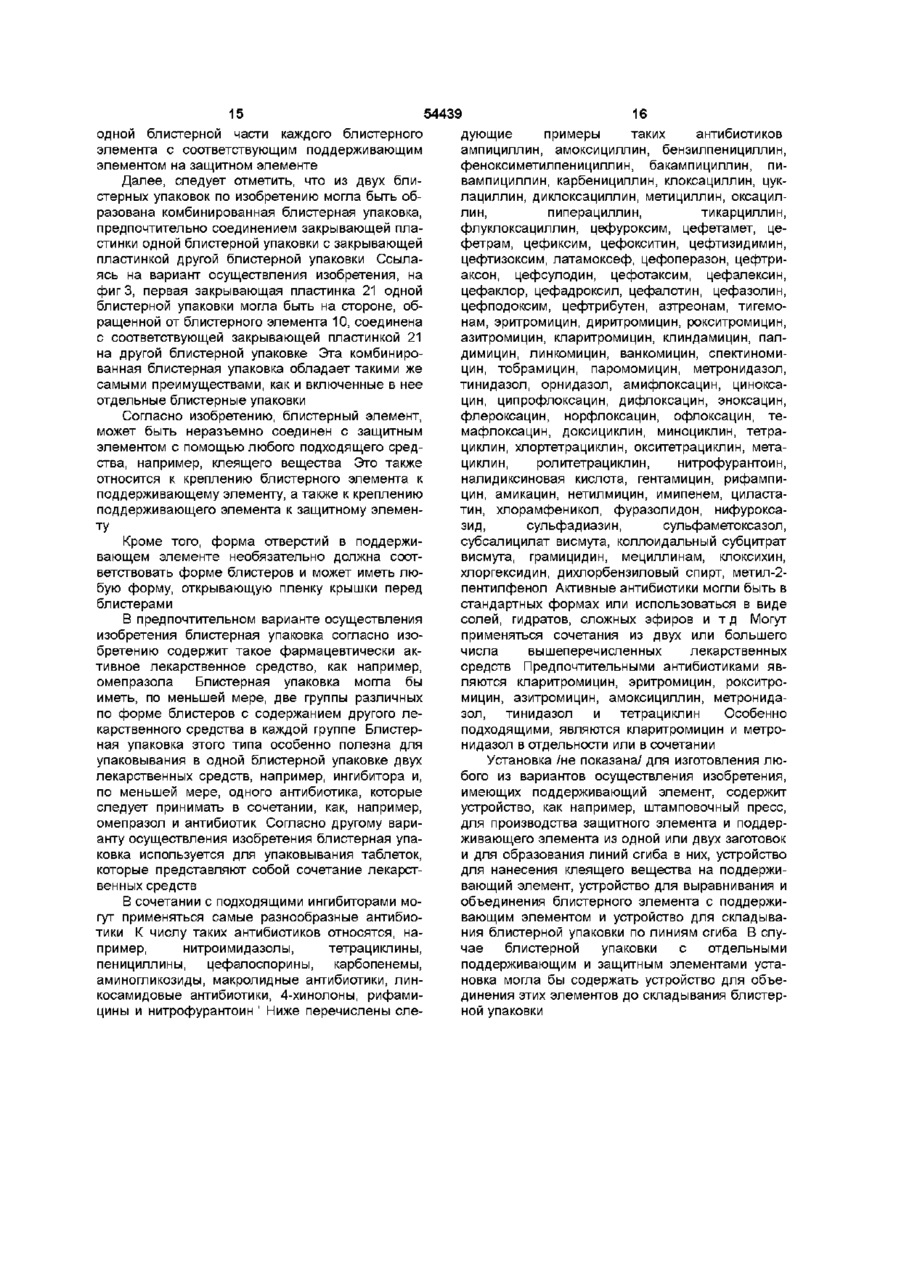

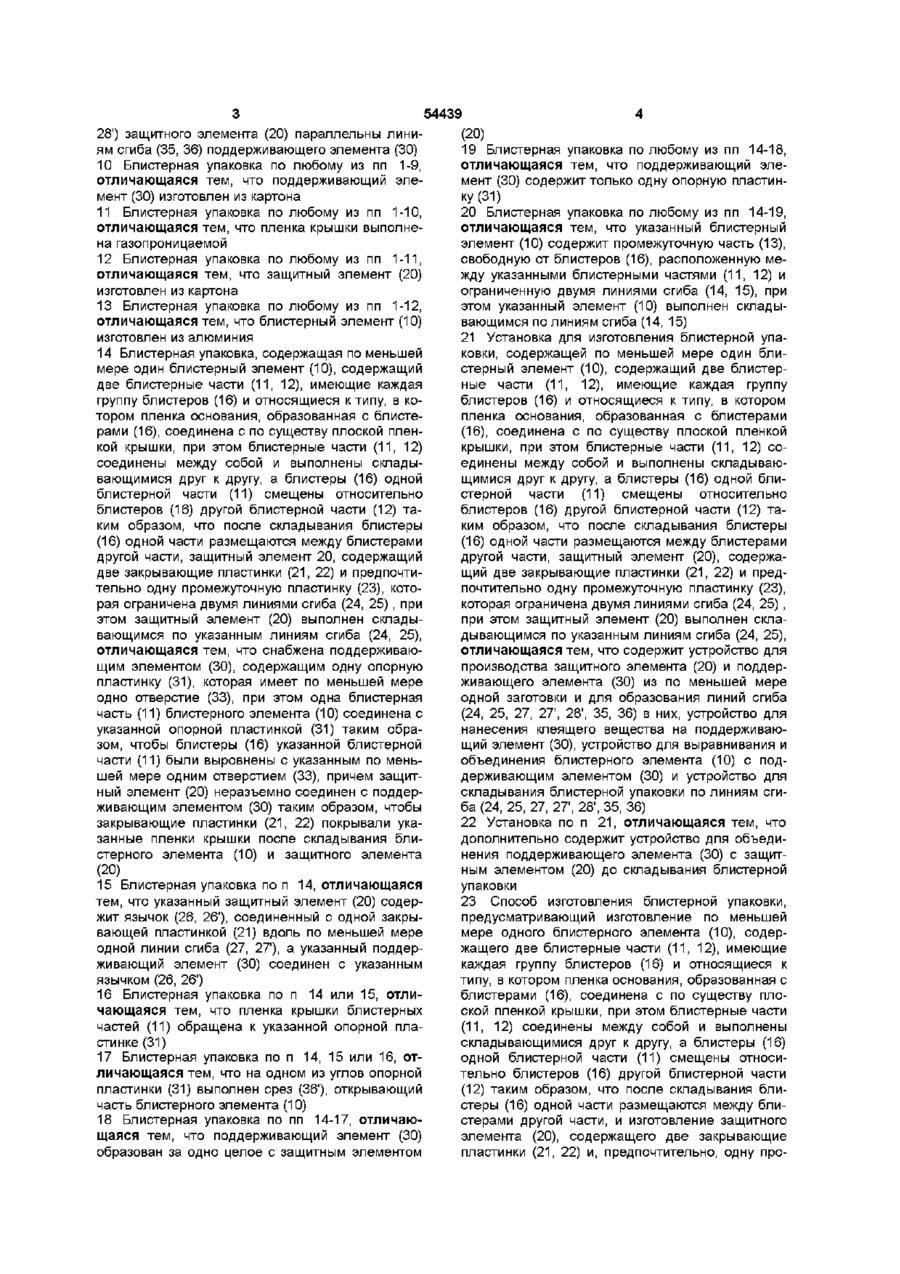

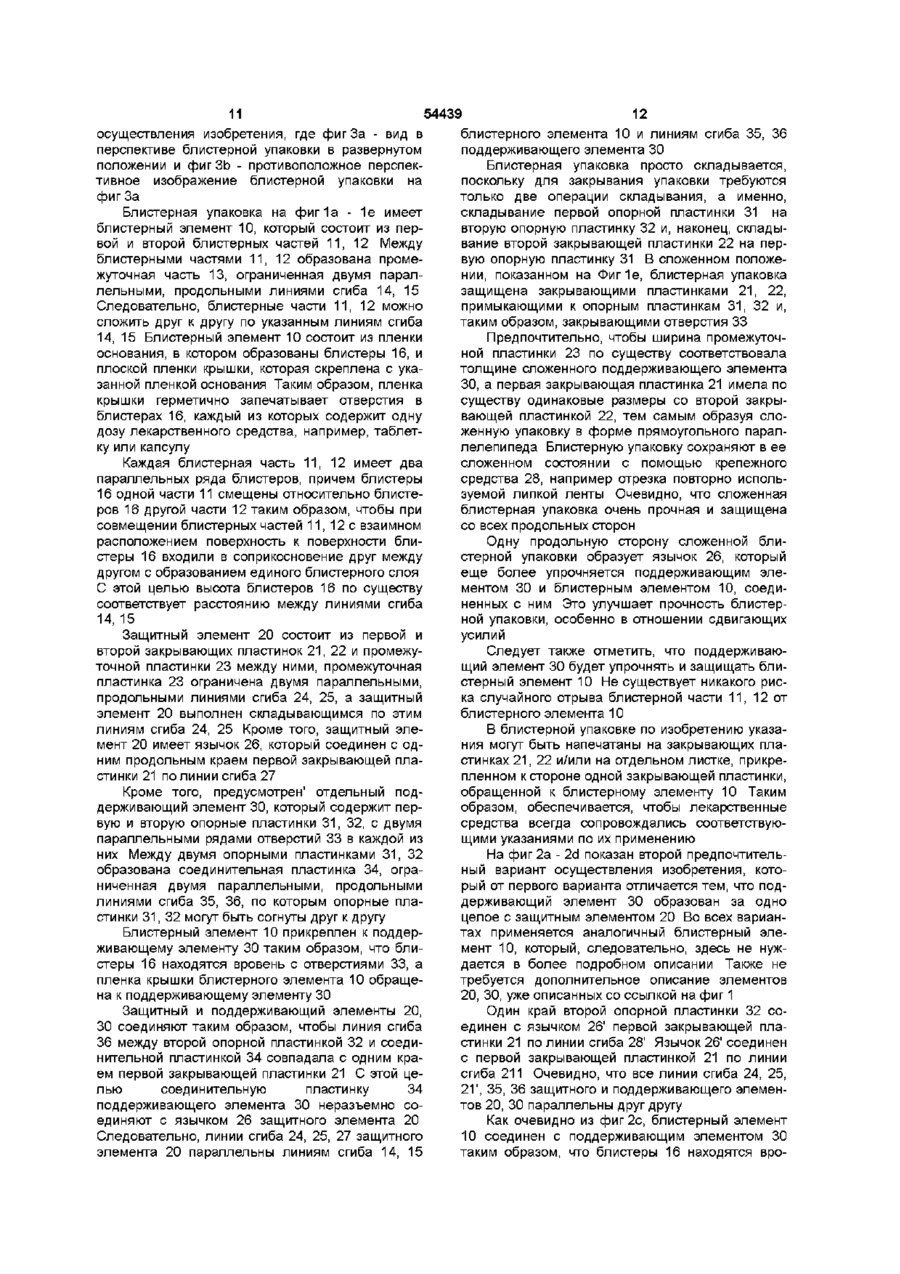

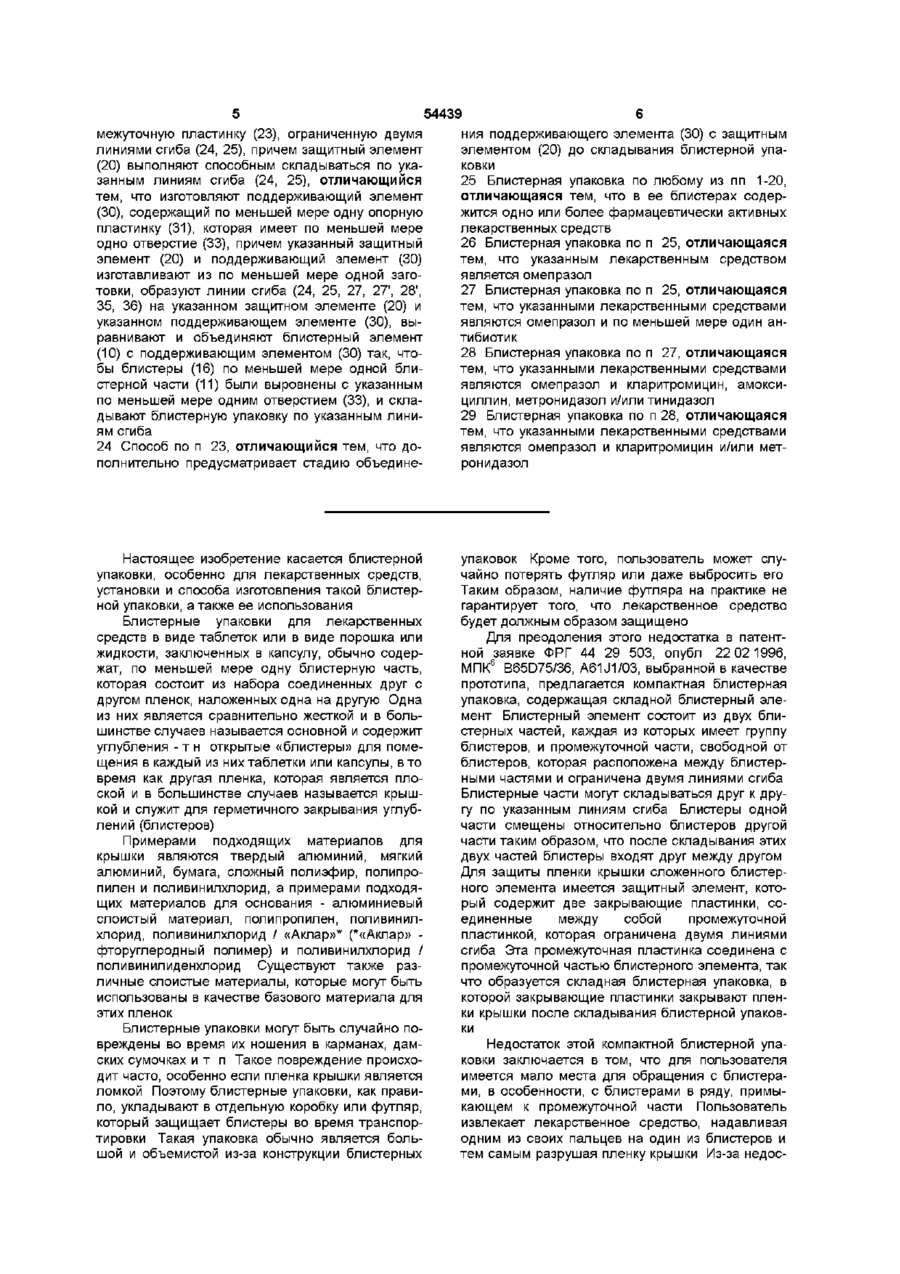

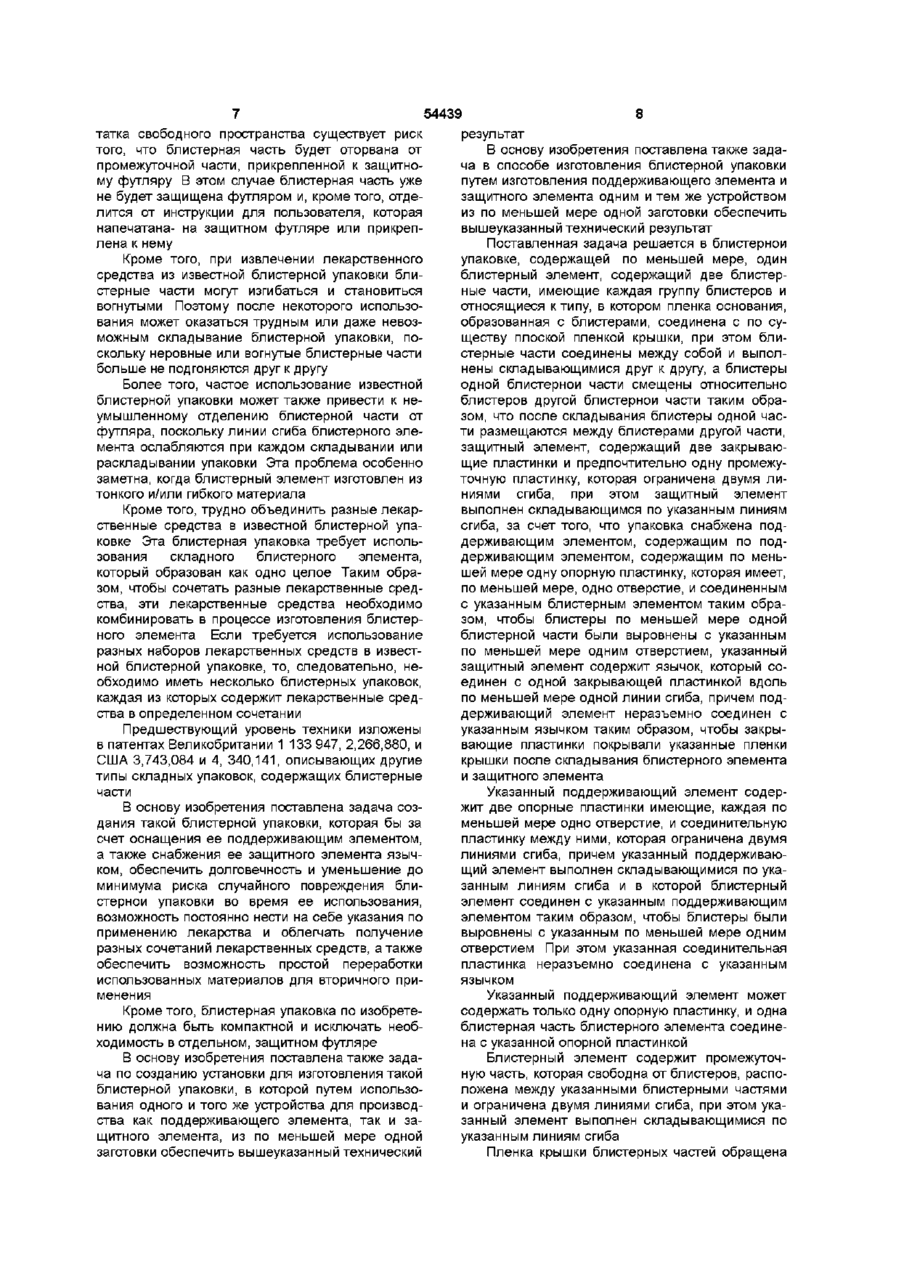

1 Блистерная упаковка, содержащая по меньшей мере один блистерный элемент (10), содержащий две блистерные части (11, 12), имеющие каждая группу блистеров (16) и относящиеся к типу, в котором пленка основания, образованная с блистерами (16), соединена с по существу плоской пленкой крышки, при этом блистерные части (11, 12) соединены между собой и выполнены складывающимися друг к другу, а блистеры (16) одной блистерной части (11) смещены относительно блистеров (16) другой блистерной части (12) таким образом, что после складывания блистеры (16) одной части размещаются между блистерами другой части, защитный элемент (20), содержащий две закрывающие пластинки (21, 22) и предпочтительно одну промежуточную пластинку (23), которая ограничена двумя линиями сгиба (24, 25), при этом защитный элемент (20) выполнен складывающимся по указанным линиям сгиба (24, 25), отличающаяся тем, что снабжена поддерживающим элементом (30), содержащим по меньшей мере одну опорную пластинку (31), которая имеет по меньшей мере одно отверстие (33), и соединенным с указанным блистерным элементом (10) таким образом, чтобы блистеры (16) по меньшей мере одной блистерной части (11) были выровнены с указанным по меньшей мере одним отверстием (33), указанный защитный элемент (20) содержит язычок (26, 26'), который соединен с одной закрывающей пластинкой (21) вдоль по меньшей мере одной линии сгиба (27, 27'), причем поддерживающий элемент (30) неразъемно соединен с указанным язычком (26, 26') таким образом, чтобы закрывающие пластин ки (21, 22) покрывали указанные пленки крышки после складывания блистерного элемента (10) и защитного элемента (20) 2 Блистерная упаковка по п 1, отличающаяся тем, что указанный поддерживающий элемент (30) содержит две опорные пластинки (31, 32), имеющие каждая по меньшей мере одно отверстие (33), и соединительную пластинку (34) между ними, которая ограничена двумя линиями сгиба (35, 36), причем указанный поддерживающий элемент (30) выполнен складывающимся по указанным линиям сгиба (35, 36), и в которой блистерный элемент (10) соединен с указанным поддерживающим элементом (30) таким образом, чтобы блистеры (16) были выровнены с указанным по меньшей мере одним отверстием (33) 3 Блистерная упаковка по п 2, отличающаяся тем, что указанная соединительная пластинка (34) неразъемно соединена с указанным язычком (26) 4 Блистерная упаковка по п 1, отличающаяся тем, что указанный поддерживающий элемент (30) содержит только одну опорную пластинку (31), и одна блистерная часть (11) блистерного элемента (10) соединена с указанной опорной пластинкой (31) 5 Блистерная упаковка по любому из пп 1-4, отличающаяся тем, что указанный блистерный элемент (10) содержит промежуточную часть (13), которая свободна от блистеров (16), расположена между указанными блистерными частями (11, 12) и ограничена двумя линиями сгиба (14, 15), при этом указанный элемент (10) выполнен складывающимся по указанным линиям сгиба (14, 15) 6 Блистерная упаковка по любому из пп 1-5, отличающаяся тем, что пленка крышки блистерных частей (11,12) обращена к поддерживающему элементу (30) 7 Блистерная упаковка по любому из пп 1-6, отличающаяся тем, что поддерживающий элемент (30) образован за одно целое с защитным элементом (20) 8 Блистерная упаковка по любому из пп 1-6, отличающаяся тем, что поддерживающий элемент (30) и защитный элемент (20) выполнены в виде двух отдельных, взаимно соединенных частей 9 Блистерная упаковка по любому из пп 1-8, отличающаяся тем, что линии сгиба (24, 25, 27, 27', О го Ю 54439 28') защитного элемента (20) параллельны линиям сгиба (35, 36) поддерживающего элемента (30) 10 Блистерная упаковка по любому из пп 1-9, отличающаяся тем, что поддерживающий элемент (30) изготовлен из картона 11 Блистерная упаковка по любому из пп 1-10, отличающаяся тем, что пленка крышки выполнена газопроницаемой 12 Блистерная упаковка по любому из пп 1-11, отличающаяся тем, что защитный элемент (20) изготовлен из картона 13 Блистерная упаковка по любому из пп 1-12, отличающаяся тем, что блистерный элемент (10) изготовлен из алюминия 14 Блистерная упаковка, содержащая по меньшей мере один блистерный элемент (10), содержащий две блистерные части (11, 12), имеющие каждая группу блистеров (16) и относящиеся к типу, в котором пленка основания, образованная с блистерами (16), соединена с по существу плоской пленкой крышки, при этом блистерные части (11, 12) соединены между собой и выполнены складывающимися друг к другу, а блистеры (16) одной блистерной части (11) смещены относительно блистеров (16) другой блистерной части (12) таким образом, что после складывания блистеры (16) одной части размещаются между блистерами другой части, защитный элемент 20, содержащий две закрывающие пластинки (21, 22) и предпочтительно одну промежуточную пластинку (23), которая ограничена двумя линиями сгиба (24, 25) , при этом защитный элемент (20) выполнен складывающимся по указанным линиям сгиба (24, 25), отличающаяся тем, что снабжена поддерживающим элементом (30), содержащим одну опорную пластинку (31), которая имеет по меньшей мере одно отверстие (33), при этом одна блистерная часть (11) блистерного элемента (10) соединена с указанной опорной пластинкой (31) таким образом, чтобы блистеры (16) указанной блистерной части (11) были выровнены с указанным по меньшей мере одним отверстием (33), причем защитный элемент (20) неразъемно соединен с поддерживающим элементом (30) таким образом, чтобы закрывающие пластинки (21, 22) покрывали указанные пленки крышки после складывания блистерного элемента (10) и защитного элемента (20) 15 Блистерная упаковка по п 14, отличающаяся тем, что указанный защитный элемент (20) содержит язычок (26, 26'), соединенный с одной закрывающей пластинкой (21) вдоль по меньшей мере одной линии сгиба (27, 27'), а указанный поддерживающий элемент (30) соединен с указанным язычком (26, 26') 16 Блистерная упаковка по п 14 или 15, отличающаяся тем, что пленка крышки блистерных частей (11) обращена к указанной опорной пластинке (31) 17 Блистерная упаковка по п 14, 15 или 16, отличающаяся тем, что на одном из углов опорной пластинки (31) выполнен срез (36'), открывающий часть блистерного элемента (10) 18 Блистерная упаковка по пп 14-17, отличающаяся тем, что поддерживающий элемент (30) образован за одно целое с защитным элементом (20) 19 Блистерная упаковка по любому из пп 14-18, отличающаяся тем, что поддерживающий элемент (30) содержит только одну опорную пластинку (31) 20 Блистерная упаковка по любому из пп 14-19, отличающаяся тем, что указанный блистерный элемент (10) содержит промежуточную часть (13), свободную от блистеров (16), расположенную между указанными блистерными частями (11, 12) и ограниченную двумя линиями сгиба (14, 15), при этом указанный элемент (10) выполнен складывающимся по линиям сгиба (14, 15) 21 Установка для изготовления блистерной упаковки, содержащей по меньшей мере один блистерный элемент (10), содержащий две блистерные части (11, 12), имеющие каждая группу блистеров (16) и относящиеся к типу, в котором пленка основания, образованная с блистерами (16), соединена с по существу плоской пленкой крышки, при этом блистерные части (11, 12) соединены между собой и выполнены складывающимися друг к другу, а блистеры (16) одной блистерной части (11) смещены относительно блистеров (16) другой блистерной части (12) таким образом, что после складывания блистеры (16) одной части размещаются между блистерами другой части, защитный элемент (20), содержащий две закрывающие пластинки (21, 22) и предпочтительно одну промежуточную пластинку (23), которая ограничена двумя линиями сгиба (24, 25) , при этом защитный элемент (20) выполнен складывающимся по указанным линиям сгиба (24, 25), отличающаяся тем, что содержит устройство для производства защитного элемента (20) и поддерживающего элемента (30) из по меньшей мере одной заготовки и для образования линий сгиба (24, 25, 27, 27', 28', 35, 36) в них, устройство для нанесения клеящего вещества на поддерживающий элемент (30), устройство для выравнивания и объединения блистерного элемента (10) с поддерживающим элементом (30) и устройство для складывания блистерной упаковки по линиям сгиба (24, 25, 27, 27', 28', 35, 36) 22 Установка по п 21, отличающаяся тем, что дополнительно содержит устройство для объединения поддерживающего элемента (30) с защитным элементом (20) до складывания блистерной упаковки 23 Способ изготовления блистерной упаковки, предусматривающий изготовление по меньшей мере одного блистерного элемента (10), содержащего две блистерные части (11, 12), имеющие каждая группу блистеров (16) и относящиеся к типу, в котором пленка основания, образованная с блистерами (16), соединена с по существу плоской пленкой крышки, при этом блистерные части (11, 12) соединены между собой и выполнены складывающимися друг к другу, а блистеры (16) одной блистерной части (11) смещены относительно блистеров (16) другой блистерной части (12) таким образом, что после складывания блистеры (16) одной части размещаются между блистерами другой части, и изготовление защитного элемента (20), содержащего две закрывающие пластинки (21, 22) и, предпочтительно, одну про 54439 межуточную пластинку (23), ограниченную двумя линиями сгиба (24, 25), причем защитный элемент (20) выполняют способным складываться по указанным линиям сгиба (24, 25), отличающийся тем, что изготовляют поддерживающий элемент (30), содержащий по меньшей мере одну опорную пластинку (31), которая имеет по меньшей мере одно отверстие (33), причем указанный защитный элемент (20) и поддерживающий элемент (30) изготавливают из по меньшей мере одной заготовки, образуют линии сгиба (24, 25, 27, 27', 28', 35, 36) на указанном защитном элементе (20) и указанном поддерживающем элементе (30), выравнивают и объединяют блистерный элемент (10) с поддерживающим элементом (30) так, чтобы блистеры (16) по меньшей мере одной блистерной части (11) были выровнены с указанным по меньшей мере одним отверстием (33), и складывают блистерную упаковку по указанным линиям сгиба 24 Способ по п 23, отличающийся тем, что дополнительно предусматривает стадию объедине Настоящее изобретение касается блистерной упаковки, особенно для лекарственных средств, установки и способа изготовления такой блистерной упаковки, а также ее использования Блистерные упаковки для лекарственных средств в виде таблеток или в виде порошка или жидкости, заключенных в капсулу, обычно содержат, по меньшей мере одну блистерную часть, которая состоит из набора соединенных друг с другом пленок, наложенных одна на другую Одна из них является сравнительно жесткой и в большинстве случаев называется основной и содержит углубления - т н открытые «блистеры» для помещения в каждый из них таблетки или капсулы, в то время как другая пленка, которая является плоской и в большинстве случаев называется крышкой и служит для герметичного закрывания углублений (блистеров) Примерами подходящих материалов для крышки являются твердый алюминий, мягкий алюминий, бумага, сложный полиэфир, полипропилен и поливинилхлорид, а примерами подходящих материалов для основания - алюминиевый слоистый материал, полипропилен, поливинилхлорид, поливинилхлорид / «Аклар»* (*«Аклар» фторуглеродный полимер) и поливинилхлорид / поливинилиденхлорид Существуют также различные слоистые материалы, которые могут быть использованы в качестве базового материала для этих пленок Блистерные упаковки могут быть случайно повреждены во время их ношения в карманах, дамских сумочках и т п Такое повреждение происходит часто, особенно если пленка крышки является ломкой Поэтому блистерные упаковки, как правило, укладывают в отдельную коробку или футляр, который защищает блистеры во время транспортировки Такая упаковка обычно является большой и объемистой из-за конструкции блистерных ния поддерживающего элемента (30) с защитным элементом (20) до складывания блистерной упаковки 25 Блистерная упаковка по любому из пп 1-20, отличающаяся тем, что в ее блистерах содержится одно или более фармацевтически активных лекарственных средств 26 Блистерная упаковка по п 25, отличающаяся тем, что указанным лекарственным средством является омепразол 27 Блистерная упаковка по п 25, отличающаяся тем, что указанными лекарственными средствами являются омепразол и по меньшей мере один антибиотик 28 Блистерная упаковка по п 27, отличающаяся тем, что указанными лекарственными средствами являются омепразол и кларитромицин, амоксициллин, метронидазол и/или тинидазол 29 Блистерная упаковка по п 28, отличающаяся тем, что указанными лекарственными средствами являются омепразол и кларитромицин и/или метронидазол упаковок Кроме того, пользователь может случайно потерять футляр или даже выбросить его Таким образом, наличие футляра на практике не гарантирует того, что лекарственное средство будет должным образом защищено Для преодоления этого недостатка в патентной заявке ФРГ 44 29 503, опубл 22 02 1996, МПК6 B65D75/36, A61J1/03, выбранной в качестве прототипа, предлагается компактная блистерная упаковка, содержащая складной блистерный элемент Блистерный элемент состоит из двух блистерных частей, каждая из которых имеет группу блистеров, и промежуточной части, свободной от блистеров, которая расположена между блистерными частями и ограничена двумя линиями сгиба Блистерные части могут складываться друг к другу по указанным линиям сгиба Блистеры одной части смещены относительно блистеров другой части таким образом, что после складывания этих двух частей блистеры входят друг между другом Для защиты пленки крышки сложенного блистерного элемента имеется защитный элемент, который содержит две закрывающие пластинки, соединенные между собой промежуточной пластинкой, которая ограничена двумя линиями сгиба Эта промежуточная пластинка соединена с промежуточной частью блистерного элемента, так что образуется складная блистерная упаковка, в которой закрывающие пластинки закрывают пленки крышки после складывания блистерной упаковки Недостаток этой компактной блистерной упаковки заключается в том, что для пользователя имеется мало места для обращения с блистерами, в особенности, с блистерами в ряду, примыкающем к промежуточной части Пользователь извлекает лекарственное средство, надавливая одним из своих пальцев на один из блистеров и тем самым разрушая пленку крышки Из-за недос 54439 татка свободного пространства существует риск того, что блистерная часть будет оторвана от промежуточной части, прикрепленной к защитному футляру В этом случае блистерная часть уже не будет защищена футляром и, кроме того, отделится от инструкции для пользователя, которая напечатана- на защитном футляре или прикреплена к нему Кроме того, при извлечении лекарственного средства из известной блистерной упаковки блистерные части могут изгибаться и становиться вогнутыми Поэтому после некоторого использования может оказаться трудным или даже невозможным складывание блистерной упаковки, поскольку неровные или вогнутые блистерные части больше не подгоняются друг к другу Более того, частое использование известной блистерной упаковки может также привести к неумышленному отделению блистерной части от футляра, поскольку линии сгиба блистерного элемента ослабляются при каждом складывании или раскладывании упаковки Эта проблема особенно заметна, когда блистерный элемент изготовлен из тонкого и/или гибкого материала Кроме того, трудно объединить разные лекарственные средства в известной блистерной упаковке Эта блистерная упаковка требует использования складного блистерного элемента, который образован как одно целое Таким образом, чтобы сочетать разные лекарственные средства, эти лекарственные средства необходимо комбинировать в процессе изготовления блистерного элемента Если требуется использование разных наборов лекарственных средств в известной блистерной упаковке, то, следовательно, необходимо иметь несколько блистерных упаковок, каждая из которых содержит лекарственные средства в определенном сочетании Предшествующий уровень техники изложены в патентах Великобритании 1 133 947, 2,266,880, и США 3,743,084 и 4, 340,141, описывающих другие типы складных упаковок, содержащих блистерные части В основу изобретения поставлена задача создания такой блистерной упаковки, которая бы за счет оснащения ее поддерживающим элементом, а также снабжения ее защитного элемента язычком, обеспечить долговечность и уменьшение до минимума риска случайного повреждения блистерной упаковки во время ее использования, возможность постоянно нести на себе указания по применению лекарства и облегчать получение разных сочетаний лекарственных средств, а также обеспечить возможность простой переработки использованных материалов для вторичного применения Кроме того, блистерная упаковка по изобретению должна быть компактной и исключать необходимость в отдельном, защитном футляре В основу изобретения поставлена также задача по созданию установки для изготовления такой блистерной упаковки, в которой путем использования одного и того же устройства для производства как поддерживающего элемента, так и защитного элемента, из по меньшей мере одной заготовки обеспечить вышеуказанный технический 8 результат В основу изобретения поставлена также задача в способе изготовления блистерной упаковки путем изготовления поддерживающего элемента и защитного элемента одним и тем же устройством из по меньшей мере одной заготовки обеспечить вышеуказанный технический результат Поставленная задача решается в блистерной упаковке, содержащей по меньшей мере, один блистерный элемент, содержащий две блистерные части, имеющие каждая группу блистеров и относящиеся к типу, в котором пленка основания, образованная с блистерами, соединена с по существу плоской пленкой крышки, при этом блистерные части соединены между собой и выполнены складывающимися друг к другу, а блистеры одной блистерной части смещены относительно блистеров другой блистерной части таким образом, что после складывания блистеры одной части размещаются между блистерами другой части, защитный элемент, содержащий две закрывающие пластинки и предпочтительно одну промежуточную пластинку, которая ограничена двумя линиями сгиба, при этом защитный элемент выполнен складывающимся по указанным линиям сгиба, за счет того, что упаковка снабжена поддерживающим элементом, содержащим по поддерживающим элементом, содержащим по меньшей мере одну опорную пластинку, которая имеет, по меньшей мере, одно отверстие, и соединенным с указанным блистерным элементом таким образом, чтобы блистеры по меньшей мере одной блистерной части были выровнены с указанным по меньшей мере одним отверстием, указанный защитный элемент содержит язычок, который соединен с одной закрывающей пластинкой вдоль по меньшей мере одной линии сгиба, причем поддерживающий элемент неразъемно соединен с указанным язычком таким образом, чтобы закрывающие пластинки покрывали указанные пленки крышки после складывания блистерного элемента и защитного элемента Указанный поддерживающий элемент содержит две опорные пластинки имеющие, каждая по меньшей мере одно отверстие, и соединительную пластинку между ними, которая ограничена двумя линиями сгиба, причем указанный поддерживающий элемент выполнен складывающимися по указанным линиям сгиба и в которой блистерный элемент соединен с указанным поддерживающим элементом таким образом, чтобы блистеры были выровнены с указанным по меньшей мере одним отверстием При этом указанная соединительная пластинка неразъемно соединена с указанным язычком Указанный поддерживающий элемент может содержать только одну опорную пластинку, и одна блистерная часть блистерного элемента соединена с указанной опорной пластинкой Блистерный элемент содержит промежуточную часть, которая свободна от блистеров, расположена между указанными блистерными частями и ограничена двумя линиями сгиба, при этом указанный элемент выполнен складывающимися по указанным линиям сгиба Пленка крышки блистерных частей обращена 54439 10 к поддерживающему элементу элемент изготавливают из по меньшей мере одПоддерживающий элемент может быть обраной заготовки, образуют линии сгиба на указанном зован за одно целое с защитным элементом защитном элементе и указанном поддерживаюПоддерживающий элемент и защитный элещем элементе, выравнивают и объединяют блимент могут быть выполнены в виде двух отдельстерный элемент с поддерживающтм элементом ных, взаимно соединенных частей поддерживаютак, чтобы блистеры по меньшей мере одной блищего элемента стерной части были выровнены с указанным по меньшей мере одним отверстием, и складывают Кроме того, поддерживающий элемент и заблистерную упаковку по указанным линиям сгиба щитный элемент изготовлены из картона, пленка крышки выполнена газопроницаемой, а блистерПри этом способ дополнительно предусматный элемент изготовлен из алюминия ривает стадию объединения поддерживающего элемента с защитным элементом до складывания Поставленная задача решается в блистерной блистерной упаковки упаковке также за счет того, что упаковка снабжена поддерживающим элементом, содержащим Кроме того, в блистерах упаковки содержится одну опорную пластинку, которая имеет, по меньодно или более фармацевтически активных лешей мере, одно отверстие, при этом одна бликарственных средств, которым может быть омепстерная часть блистерного элемента соединена с разол, омепразол и, по меньшей мере, один антиуказанной опорной пластинкой таким образом, биотик, омепразол и кларитромицин, чтобы блистеры указанной блистерной части были амоксициллин, метронидазол и/или тинидазол, а выровнены с указанным, по меньшей мере, одним также омепразол и кларитромицин и/или метрониотверстием, причем защитный элемент неразъемдазол но соединен с поддерживающим элементом таим Блистерная упаковка по изобретению обладаобразом, чтобы закрывающие пластинки покрывает тем преимуществом, что поддерживающий ли указанные пленки крышки после складывания элемент будет упрочнять и защищать блистерную блистерного элемента и защитного элемента упаковку в целом Это особенно полезно тогда, когда блистерную упаковку изготавливают из тонПри этом указанный защитный элемент сокого и/или гибкого материала Далее, отдельные держит язычок, соединенный с одной закрываюблистерные части, каждая из которых содержит щей пластинкой вдоль по меньшей мере одной другое лекарственное средство, можно объедилинии сгиба, а указанный поддерживающий эленить с образованием складываемом, упаковки мент соединен с указанным язычком путем присоединения блистерных частей к подПленка крышки блистерных частей обращена держивающему элементу Кроме другое лекарстк указанной опорной пластинке венное средство, можно объединить с образоваНа одном из углов опорной пластинки выполнием складываемом, упаковки путем нен срез, открывающий часть блистерного элеприсоединения блистерных частей к поддержимента вающему элементу Кроме того, наличие поддерКроме того, поддерживающий элемент ображивающего элемента будет предотвращать слузован за одно целое с защитным элементом, а чайное отделение блистерной части, от поддерживающий элемент содержит только одну блистерной упаковки опорную пластинку Кроме того, указанный блистерный элемент содержит промежуточную часть, свободную от блистеров, расположенную между указанными блистерными частями и ограниченную двумя линиями сгиба, при этом указанный элемент выполнен складывающимся по линиям сгиба Поставленная задача решается в установке для изготовления блистерной упаковки за счет того, что установка содержит устройство для производства защитного элемента и поддерживающего элемента из, по меньшей мере, одной заготовки и для образования линий сгиба в них, устройство для нанесения клеящего вещества на поддерживающий элемент, устройство для выравнивания и объединения блистерного элемента с поддерживающим элементом и устройство для складывания блистерной упаковки по линиям сгиба Кроме того, установка дополнительно содержит устройство для объединения поддерживающего элемента с защитным элементом до складывания блистерной упаковки Поставленная задача решается в способе изготовления блистерной упаковки тем, что изготовляют поддерживающий элемент, содержащий по меньшей мере одну опорную пластинку, которая имеет по меньшей мере одно отверстие, причем указанный защитный элемент и поддерживающий Кроме того, поскольку поддерживающий элемент соединен с язычком на защитном элементе, то блистерная упаковка имеет большие непрерывные поверхности, на которых могут быть напечатаны указания по применению лекарственных средств или которые могут нести отдельные листочки Таким образом, лекарственные средства будут всегда сопровождаться соответствующими указаниями по их применению Теперь изобретение будет подробнее описано со ссылкой на сопровождающие чертежи, на которых Фиг 1 - вид блистерной упаковки согласно первому предпочтительному варианту, причем фиг 1а показывает блистерный элемент, фиг1Ь поддерживающий элемент, фиг 1 с - защитный элемент, фиг 1d - развернутая блистерная упаковка и фиг1е - вид с торца сложенной блистерной упаковки, Фиг 2 - вид блистерной упаковки согласно второму предпочтительному варианту осуществления изобретения, причем фиг 2а - блистерный элемент, фиг2Ь - поддерживающий и защитный элементы, фиг 2с - развернутая блистерная упаковка и фиг 2d - вид с торца сложенной блистерной упаковки, и Фиг 3 - третий предпочтительный вариант 12 11 54439 осуществления изобретения, где фиг За - вид в блистерного элемента 10 и линиям сгиба 35, 36 перспективе блистерной упаковки в развернутом поддерживающего элемента 30 положении и фигЗЬ - противоположное перспекБлистерная упаковка просто складывается, тивное изображение блистерной упаковки на поскольку для закрывания упаковки требуются фиг За только две операции складывания, а именно, складывание первой опорной пластинки 31 на Блистерная упаковка на фиг 1а - 1е имеет вторую опорную пластинку 32 и, наконец, складыблистерный элемент 10, который состоит из первание второй закрывающей пластинки 22 на первой и второй блистерных частей 11, 12 Между вую опорную пластинку 31 В сложенном положеблистерными частями 11, 12 образована промении, показанном на Фиг1е, блистерная упаковка жуточная часть 13, ограниченная двумя паралзащищена закрывающими пластинками 21, 22, лельными, продольными линиями сгиба 14, 15 примыкающими к опорным пластинкам 31, 32 и, Следовательно, блистерные части 11, 12 можно таким образом, закрывающими отверстия 33 сложить друг к другу по указанным линиям сгиба 14, 15 Блистерный элемент 10 состоит из пленки Предпочтительно, чтобы ширина промежуточоснования, в котором образованы блистеры 16, и ной пластинки 23 по существу соответствовала плоской пленки крышки, которая скреплена с укатолщине сложенного поддерживающего элемента занной пленкой основания Таким образом, пленка 30, а первая закрывающая пластинка 21 имела по крышки герметично запечатывает отверстия в существу одинаковые размеры со второй закрыблистерах 16, каждый из которых содержит одну вающей пластинкой 22, тем самым образуя слодозу лекарственного средства, например, таблетженную упаковку в форме прямоугольного паралку или капсулу лелепипеда Блистерную упаковку сохраняют в ее сложенном состоянии с помощью крепежного Каждая блистерная часть 11, 12 имеет два средства 28, например отрезка повторно испольпараллельных ряда блистеров, причем блистеры зуемой липкой ленты Очевидно, что сложенная 16 одной части 11 смещены относительно блистеблистерная упаковка очень прочная и защищена ров 16 другой части 12 таким образом, чтобы при со всех продольных сторон совмещении блистерных частей 11, 12с взаимном расположением поверхность к поверхности блиОдну продольную сторону сложенной блистеры 16 входили в соприкосновение друг между стерной упаковки образует язычок 26, который другом с образованием единого блистерного слоя еще более упрочняется поддерживающим элеС этой целью высота блистеров 16 по существу ментом 30 и блистерным элементом 10, соедисоответствует расстоянию между линиями сгиба ненных с ним Это улучшает прочность блистер14, 15 ной упаковки, особенно в отношении сдвигающих усилий Защитный элемент 20 состоит из первой и второй закрывающих пластинок 21, 22 и промежуСледует также отметить, что поддерживаюточной пластинки 23 между ними, промежуточная щий элемент 30 будет упрочнять и защищать блипластинка 23 ограничена двумя параллельными, стерный элемент 10 Не существует никакого риспродольными линиями сгиба 24, 25, а защитный ка случайного отрыва блистерной части 11, 12 от элемент 20 выполнен складывающимся по этим блистерного элемента 10 линиям сгиба 24, 25 Кроме того, защитный элеВ блистерной упаковке по изобретению указамент 20 имеет язычок 26, который соединен с одния могут быть напечатаны на закрывающих планим продольным краем первой закрывающей пластинках 21, 22 и/или на отдельном листке, прикрестинки 21 по линии сгиба 27 пленном к стороне одной закрывающей пластинки, обращенной к блистерному элементу 10 Таким Кроме того, предусмотрен' отдельный подобразом, обеспечивается, чтобы лекарственные держивающий элемент 30, который содержит персредства всегда сопровождались соответствуювую и вторую опорные пластинки 31, 32, с двумя щими указаниями по их применению параллельными рядами отверстий 33 в каждой из них Между двумя опорными пластинками 31, 32 На фиг 2а - 2d показан второй предпочтительобразована соединительная пластинка 34, ограный вариант осуществления изобретения, котониченная двумя параллельными, продольными рый от первого варианта отличается тем, что подлиниями сгиба 35, 36, по которым опорные пладерживающий элемент 30 образован за одно стинки 31, 32 могут быть согнуты друг к другу целое с защитным элементом 20 Во всех вариантах применяется аналогичный блистерный элеБлистерный элемент 10 прикреплен к поддермент 10, который, следовательно, здесь не нужживающему элементу 30 таким образом, что блидается в более подробном описании Также не стеры 16 находятся вровень с отверстиями 33, а требуется дополнительное описание элементов пленка крышки блистерного элемента 10 обраще20, 30, уже описанных со ссылкой на фиг 1 на к поддерживающему элементу 30 Защитный и поддерживающий элементы 20, Один край второй опорной пластинки 32 со30 соединяют таким образом, чтобы линия сгиба единен с язычком 26' первой закрывающей пла36 между второй опорной пластинкой 32 и соедистинки 21 по линии сгиба 28' Язычок 26' соединен нительной пластинкой 34 совпадала с одним крас первой закрывающей пластинкой 21 по линии ем первой закрывающей пластинки 21 С этой цесгиба 211 Очевидно, что все линии сгиба 24, 25, лью соединительную пластинку 34 21', 35, 36 защитного и поддерживающего элеменподдерживающего элемента 30 неразъемно сотов 20, 30 параллельны друг другу единяют с язычком 26 защитного элемента 20 Как очевидно из фиг 2с, блистерный элемент Следовательно, линии сгиба 24, 25, 27 защитного 10 соединен с поддерживающим элементом 30 элемента 20 параллельны линиям сгиба 14, 15 таким образом, что блистеры 16 находятся вро 14 13 54439 вень с отверстиями 33, а пленка крышки блистерсплошные поверхности, на которых могут быть ного элемента 10 обращена к поддерживающему напечатаны указания по применению лекарственэлементу 30 ных, средств Таким образом, лекарственные средства всегда сопровождаются соответствуюБлистерную упаковку складывают слева нащими указаниями по их применению право, как это видно на фиг 2с, при этом вначале складывают первую опорную пластинку 31 на втоЭтот третий вариант осуществления изобрерую опорную пластинку 32 Эти параллельные тения дает пользователю возможность удалять пластинки 31, 32 затем складывают на первую вторую блистерную часть 12, когда она опорожнезакрывающую пластинку 21 и, наконец, на вторую на, из блистерной упаковки простым отрыванием закрывающую пластинку 22 При сложенном сопо линии сгиба 15, которая могла быть перфористоянии блистерной упаковки первая закрываюрована для облегчения отделения щая пластинка 21 будет закрывать первую опорВ другом возможном варианте осуществления ную пластинку 31, а вторая закрывающая изобретения промежуточная часть 13 соединена пластинка 22 - вторую опорную пластинку 32, тем также с промежуточной пластинкой 26' В предсамым, защищая ту часть пленки крышки, которая почтительном третьем варианте промежуточная доступна через отверстия 33 часть 13, однако, не соединена с промежуточной пластинкой 26', тем самым предоставляя дополПомимо обладания теми же преимуществами, нительное преимущество в облегчении извлечевторой вариант осуществления изобретения, крония лекарственных средств из блистеров, поме того, легче в изготовлении, чем первый варискольку пользователь имеет больше ант, поскольку он содержит только две отдельные пространства, свободного для обращения с бличасти Однако, при втором варианте осуществлестерами 16 на второй блистерной части 12, в осония изобретения требуется более сложная операбенности, с блистерами 16 в ряде, примыкающем ция складывания Кроме того, блистерная упаковк промежуточной части 13 Лекарственное средстка могла быть более трудной для обращения во могло быть извлечено из блистерной упаковки пациента с ней из-за ее большей длины в разверпользователем, надавливающим на один из блинутом состоянии стеров 16 одним пальцем, тем самым разрушая Фиг За - ЗЬ показывают третий вариант осупленку крышки, и этот предпочтительный 'вариант ществления изобретения, который отличается от осуществления изобретения предоставляет второго варианта тем, что поддерживающий элепользователю большую свободу действия при мент имеет только одну опорную пластинку 31, приложении давления к блистерам Таким обракоторая образована за одно целое с защитным зом, риск случайного отделения блистерной части элементом 20 Опорная пластинка 31 соединена с 12 от блистерной упаковки меньше, чем при язычком 26' первой закрывающей пластинки 21 по обычной блистерной упаковке линии сгиба 28' Язычок 26' соединен с первой закрывающей пластинкой 21 по линии сгиба, Одна и только одна блистерная часть 11 блистерного элемента 10 соединена с опорной пластинкой 31 таким образом, что блистеры 16 находятся вровень с отверстиями 33, а пленка крышки обращена к опорной пластинки 31 Блистерная упаковка легко складывается, причем для закрывания упаковки требуются только две операции складывания, а именно, складывание опорной пластинки 31 на вторую блистерную часть 12 и наконец, складывание второй закрывающей пластинки 22 на опорную пластинку 31 В сложенном состоянии блистерная упаковка защищена закрывающими пластинками 21, 22, закрывающими отверстия 33, и тем самым защищена по всем своим продольным сторонам Сложенная блистерная упаковка - очень прочная и способная сопротивляться сдвигу Причина этого заключается в том, что одну продольную сторону сложенной блистерной упаковки образует язычок 26', который упрочнен опорной пластинкой 31, соединенной с ним Так как опорная пластинка 31 размещается внутри сложенной упаковки между блистерным элементом 10 и закрывающей пластинкой 22, то после складывания блистерная упаковка фиксируется в стабильной форме Эта стабильность достигается при минимальном использовании сырьевого материала в защитном и поддерживающем элементах 20, 30 Кроме того, поскольку опорная пластинка 31 соединена с язычком 26' на защитном элементе 20, то блистерная упаковка имеет большие, В этом варианте осуществления изобретения имеется вырез 36', который выполнен на одном из углов опорной пластинки 31 и для открытия части блистерного элемента 10 Эта особенность облегчает отделение блистерного элемента 10 от поддерживающего и защитного элементов 20, 30, поскольку легко захватить блистерный элемент 10 за вырез 36' и отделить его от указанных элементов 20, 30 С точки зрения переработки использованных материалов для повторного применения это является привлекательной особенностью, которая может быть придана любому из вариантов осуществления изобретения Во всех показанных вариантах осуществления изобретения линии сгиба расположены параллельно друг другу Этот параллелизм предпочтителен, поскольку он облегчает складывание блистерной упаковки Очевидно, что блистерный элемент первого и второго вариантов выполнения изобретенной блистерной упаковки мог бы состоять из двух отдельных блистерных частей, которые присоединены любым подходящим способом, например, приклеены к поддерживающему элементу Более того, понятно, что блистерный элемент мог бы состоять из нескольких блистерных частей, которые соединены промежуточными частями, свободными от блистерных частей, при этом указанные блистерные части были бы сложены парами в виде "гармошки" Кроме того, блистерная упаковка может содержать более одного блистерного элемента например, благодаря соединению 16 15 54439 одной блистерной части каждого блистерного дующие примеры таких антибиотиков элемента с соответствующим поддерживающим ампициллин, амоксициллин, бензилпенициллин, элементом на защитном элементе феноксиметилпенициллин, бакампициллин, пивампициллин, карбенициллин, клоксациллин, цукДалее, следует отметить, что из двух блилациллин, диклоксациллин, метициллин, оксацилстерных упаковок по изобретению могла быть облин, пиперациллин, тикарциллин, разована комбинированная блистерная упаковка, предпочтительно соединением закрывающей плафлуклоксациллин, цефуроксим, цефетамет, цестинки одной блистерной упаковки с закрывающей фетрам, цефиксим, цефокситин, цефтизидимин, пластинкой другой блистерной упаковки Ссылацефтизоксим, латамоксеф, цефоперазон, цефтриясь на вариант осуществления изобретения, на аксон, цефсулодин, цефотаксим, цефалексин, фигЗ, первая закрывающая пластинка 21 одной цефаклор, цефадроксил, цефалотин, цефазолин, блистерной упаковки могла быть на стороне, обцефподоксим, цефтрибутен, азтреонам, тигеморащенной от блистерного элемента 10, соединена нам, эритромицин, диритромицин, рокситромицин, с соответствующей закрывающей пластинкой 21 азитромицин, кларитромицин, клиндамицин, пална другой блистерной упаковке Эта комбиниродимицин, линкомицин, ванкомицин, спектиномиванная блистерная упаковка обладает такими же цин, тобрамицин, паромомицин, метронидазол, самыми преимуществами, как и включенные в нее тинидазол, орнидазол, амифлоксацин, циноксаотдельные блистерные упаковки цин, ципрофлоксацин, дифлоксацин, эноксацин, флероксацин, норфлоксацин, офлоксацин, теСогласно изобретению, блистерный элемент, мафлоксацин, доксициклин, миноциклин, тетраможет быть неразъемно соединен с защитным циклин, хлортетрациклин, окситетрациклин, метаэлементом с помощью любого подходящего средцикл ин, ролитетрациклин, нитрофурантоин, ства, например, клеящего вещества Это также налидиксиновая кислота, гентамицин, рифампиотносится к креплению блистерного элемента к цин, амикацин, нетилмицин, имипенем, циластаподдерживающему элементу, а также к креплению тин, хлорамфеникол, фуразолидон, нифуроксаподдерживающего элемента к защитному элемензид, сульфадиазин, сульфаметоксазол, ту субсалицилат висмута, коллоидальный субцитрат Кроме того, форма отверстий в поддерживисмута, грамицидин, мециллинам, клоксихин, вающем элементе необязательно должна соотхлоргексидин, дихлорбензиловый спирт, метил-2ветствовать форме блистеров и может иметь люпентилфенол Активные антибиотики могли быть в бую форму, открывающую пленку крышки перед стандартных формах или использоваться в виде блистерами солей, гидратов, сложных эфиров и т д Могут В предпочтительном варианте осуществления применяться сочетания из двух или большего изобретения блистерная упаковка согласно изочисла вышеперечисленных лекарственных бретению содержит такое фармацевтически аксредств Предпочтительными антибиотиками явтивное лекарственное средство, как например, ляются кларитромицин, эритромицин, рокситроомепразола Блистерная упаковка могла бы мицин, азитромицин, амоксициллин, метронидаиметь, по меньшей мере, две группы различных зол, тинидазол и тетрациклин Особенно по форме блистеров с содержанием другого леподходящими, являются кларитромицин и метрокарственного средства в каждой группе Блистернидазол в отдельности или в сочетании ная упаковка этого типа особенно полезна для упаковывания в одной блистерной упаковке двух Установка /не показана/ для изготовления люлекарственных средств, например, ингибитора и, бого из вариантов осуществления изобретения, по меньшей мере, одного антибиотика, которые имеющих поддерживающий элемент, содержит следует принимать в сочетании, как, например, устройство, как например, штамповочный пресс, омепразол и антибиотик Согласно другому варидля производства защитного элемента и поддеранту осуществления изобретения блистерная упаживающего элемента из одной или двух заготовок ковка используется для упаковывания таблеток, и для образования линий сгиба в них, устройство которые представляют собой сочетание лекарстдля нанесения клеящего вещества на поддерживенных средств вающий элемент, устройство для выравнивания и объединения блистерного элемента с поддержиВ сочетании с подходящими ингибиторами мовающим элементом и устройство для складывагут применяться самые разнообразные антибиония блистерной упаковки по линиям сгиба В слутики К числу таких антибиотиков относятся, начае блистерной упаковки с отдельными пример, нитроимидазолы, тетрациклины, поддерживающим и защитным элементами устапенициллины, цефалоспорины, карбопенемы, новка могла бы содержать устройство для объеаминогликозиды, макролидные антибиотики, линдинения этих элементов до складывания блистеркосамидовые антибиотики, 4-хинолоны, рифаминой упаковки цины и нитрофурантоин ' Ниже перечислены сле 17 11 14 54439 18 13 1.0 Фиг. 2а Фиг. 1а 10 .14 20 22 Фиг. 1Ь 26 23 34 32 21 16 21 31 34 28
