Блістерна упаковка, форма для виготовлення плівки-підкладки з блістерами, спосіб і пристрій для виготовлення блістерної упаковки

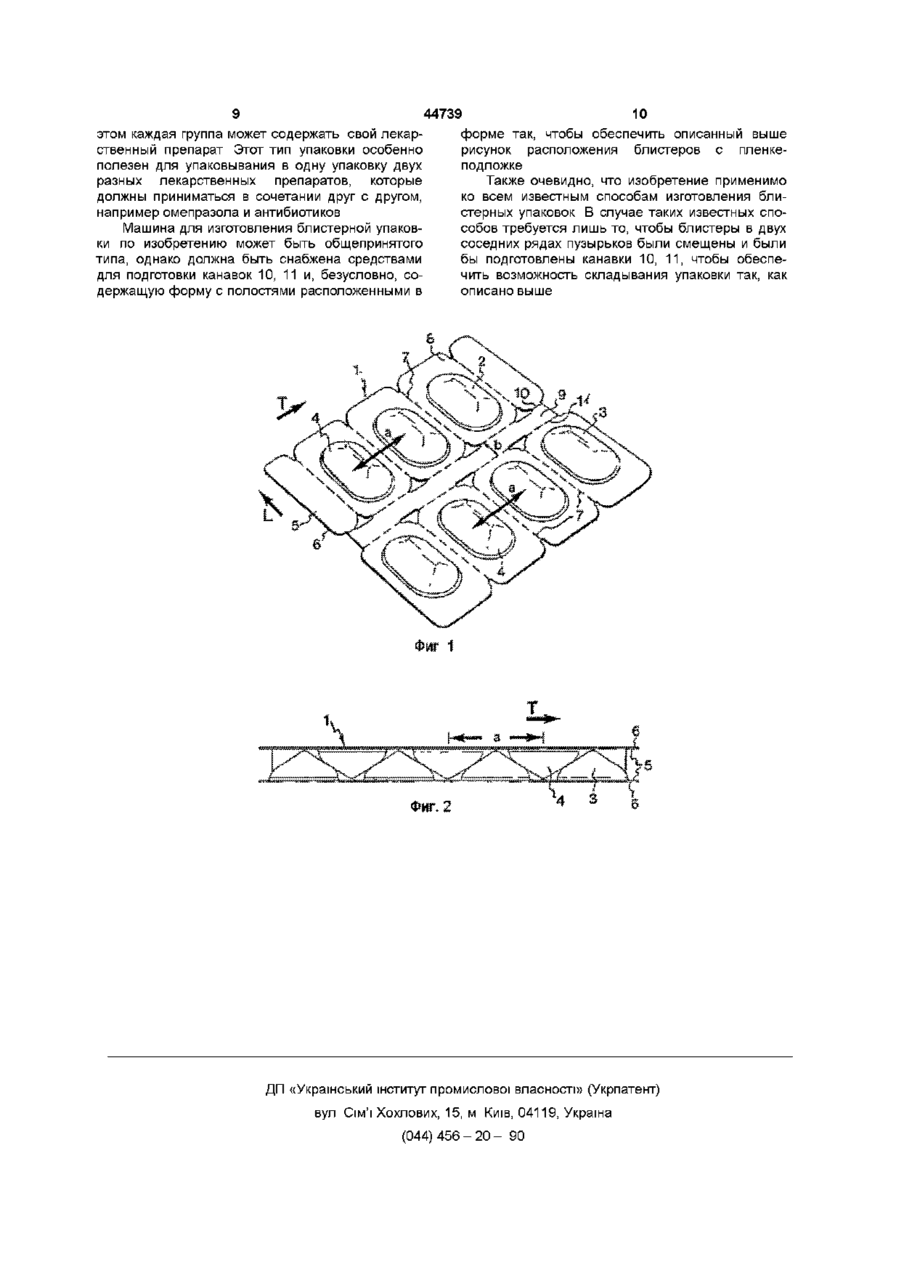

1 Блистерная упаковка, содержащая по меньшей мере два параллельных ряда блистеров, и такого типа, в котором плен ка-под ложка, образованная с блистерами, присоединена к фактически плоской пленке-накладке, отличающаяся тем, что между рядами блистеров образована промежуточная часть, имеющая по меньшей мере две линии сгиба, параллельные упомянутым рядам, при этом упомянутая упаковка выполнена с возможностью складывания вдоль упомянутых линий сгиба, упомянутые блистеры одного ряда таким образом смещены относительно блистеров другого ряда, что после складывания блистеры в рядах с контактированием входят друг между другом, причем в сложенном состоянии упаковки блистеры в упомянутых по меньшей мере двух рядах, вошедшие друг между другом, расположены на одной линии, а высота упомянутых блистеров фактически соответствует расстоянию между наружными линиями сгиба 2 Упаковка по п 1, отличающаяся тем, что упомянутые линии сгиба определены перфорациями или насечками на пленке 3 Упаковка по п 1 или 2, отличающаяся тем, что расстояние между блистерами одного ряда равно расстоянию между блистерами другого ряда 4 Упаковка по любому из пп 1-3, отличающаяся тем, что перфорации выполнены таким образом, что отдельные блистерные единицы, содержащие дозу лекарственного препарата, могут быть отделены от блистерной упаковки 5 Упаковка по любому из пп 1-4, отличающаяся тем, что пленка-накладка может быть отделена от пленки-подложки посредством отслаивания 6 Упаковка по любому из пп 1-5, отличающаяся тем, что форма блистеров овальная 7 Упаковка по любому из пп 1-5, отличающаяся тем, что форма блистеров полусферическая 8 Упаковка по любому, из пп 1-7, отличающаяся тем, что содержит четыре блистера в одном ряду и три блистера в другом ряду 9 Упаковка по любому из пп 1-7, отличающаяся тем, что содержит три блистера в одном ряду и два блистера в другом ряду 10 Упаковка по любому из пп 1-5, отличающаяся тем, что содержит по меньшей мере две группы блистеров различной формы, при этом одна группа содержит лекарственный препарат, который должен приниматься в сочетании с лекарственным препаратом, содержащимся в другой группе блистеров 11 Упаковка по любому из пп 1-10, отличающаяся тем, что ее применяют в системе блистерных упаковок, упакованных в наружную коробку, причем одна или более блистерных упаковок сложены и размещены одна на другой 12 Упаковка по любому из пп 1-10, отличающаяся тем, что ее применяют для фармацевтически активного лекарственного препарата 13 Упаковка по п 12, отличающаяся тем, что фармацевтически активным лекарственным препаратом является омепразол 14 Упаковка по п 10, отличающаяся тем, что упомянутыми лекарственными препаратами являются омепразол и антибиотики 15 Форма для изготовления пленки-подложки с блистерами и предназначенная для блистерной упаковки, при этом упомянутая форма имеет параллельные ряды полостей, отличающаяся тем, что полости в одном ряду смещены относительно полостей в другом ряду 16 Устройство для изготовления блистерной упаковки, содержащее форму для изготовления пленки-подложки с блистерами и предназначенную для блистерной упаковки, отличающееся тем, что форма для изготовления пленки-подложки с блистерами и предназначенная для блистерной упаковки, имеет параллельные ряды полостей, которые в одном ряду смещены относительно полостей в другом ряду, а устройство снабжено приспособлениями для выполнения двух параллельных линий сгиба в пленке-под ложке между о ГО З 44739 рядами и для складывания упомянутых блистерчая при этом лекарственный препарат в блистеры, ных упаковок, изготовленных из полотна-подложки отличающийся тем, что, после упомянутого сои полотна-накладки, вдоль упомянутых линий сгиединения, образуют полотна с двумя параллельба ными линиями сгиба между рядами блистеров, разрезаемые по заданной длине упаковок, кото17 Способ изготовления блистерной упаковки, рые затем складывают вдоль упомянутых канавок при котором полотно пленки-подложки соединяют и связывают с полотном пленки-накладки, заклю Предлагаемые изобретения относятся к блистерным упаковкам, способу и устройству для ее изготовления и к форме для изготовления подложки с блистерами, а также к устройству для его изготовления Блистерные упаковки для лекарственных препаратов в форме таблеток, либо в виде порошка или жидкости, заключенных в капсулу, известны в течение продолжительного времени Блистерная упаковка состоит из плоских листов тонкой пленки, покрывающих друг друга и прикрепленных друг к другу Одна, относительно жесткая пленка, обычно называемая подложкой, содержит полости или открытые "блистеры" для размещения в каждом таблетки или капсулы, в то время как другая пленка, обычно называемая накладкой, выполнена плоской и запечатывает отверстие полостей или блистеров Наиболее распространенным способом герметизации является тепловой, при этом по меньшей мере одна тонкая пленка обладает термопластичными свойствами, в настоящее время изготовление упаковки наиболее рационально выполнять посредством непрерывного соединения полотен тонких пленок с обеспечением упомянутого запечатывания и разрезания на отдельные упаковки конструкции блистеров, следовательно и упаковка будет объемистой Объемистая упаковка предполагает большие затраты, например на погрузочноразгрузочные операции, а также на складское хранение Кроме того, вследствие своих габаритов, например больших боковых сторон, объемистая тара будет довольно неустойчивой, что также приведет к затруднениям при изготовлении тары и обращении с ней Другая проблема, касающаяся существующей тары, заключается в возможности извлечения блистерной упаковки, из наружной тары Тара должна раскрываться посредством открывания относительно большой верхней крышки Открывание сравнительно большой крышки ухудшает устойчивость остальной конструкции тары, если принять во внимание то, что тара обычно изготавливается из картона посредством сгиба заготовки вдоль канавок, при этом тара имеет входящие в зацепление друг с другом клапаны и прорези Ухудшение устойчивости тары, вызываемое открыванием крышки, может привести к тому, что пользователь легко может уронить тару при извлечении из нее блистерной упаковки, при этом остальные блистерные упаковки могут выпасть из тары Примерами подходящих материалов для накладок являются твердый алюминий, мягкий алюминий, бумага, полиэфир, ПВХ, а примерами материалов для подложек являются алюминиевый ламинат, полипропилен, ПВХ/Аклар, ПВХ/ПВДХ Также известны и иные ламинаты, применяемые в качестве основного материала для этих пленок Большое количество блистерных упаковок обычно располагается в наружной таре, коробке или ящике, которые образуют блок, например, продаваемый фармацевтами Блистерная упаковка может, например, содержать недельную дозу лекарств, и включать семь блистеров, каждый из которых содержит дневную дозу, а наружная тара может вмещать четырехнедельную дозу, то есть четыре плоские блистерные упаковки Наиболее близким к предлагаемому изобретению - блистерной упаковке - является блистерная упаковка, содержащая по меньшей мере два параллельных ряда блистеров, такого типа, в котором пленка-подложка, образованная с блистерами, присоединена к фактически плоской пленкенакладке (Патент США 3743084, МПК2 В65В83/04, 03 07 1973) Проблема, касающаяся таких обычных блистерных упаковок, заключается в том, что они громоздки и имеют большой объем вследствие Ранее делались попытки уменьшить требуемый объем наружной тары за счет по парного укладывания в нее блистерных упаковок, так, чтобы одна блистерная сторона была обращена к другой блистерной стороне Термин "блистерная сторона" относится к той поверхности упаковки, из которой выступают блистеры Этим позволяет разместить крышку с одной стороны коробки - с ее короткой стороны Однако при таком расположении возникает новая проблема Блистерная сторона упаковки, вытягиваемой из коробки, тянет за собой другую упаковку, блистерная сторона которой обращена к такой же стороне вытягиваемой упаковки Кроме того, попарная укладка идентичных упаковок, обращенных блистерами друг к другу, приводит к тому, что упаковки будут смещаться относительно друг друга Штабель блистерных упаковок будет иметь свободные кромки, которые легко повреждаются в процессе обращения с ними и при транспортировании Кроме того, в случае нечетного количества блистеров в упаковке, ее центр тяжести будет смещен относительно центра симметрии, что может создать проблемы на стадии упаковки в тару изготовленных блистерных упаковок В этом случае возникает большая опасность того, что блистерная упаковка будет упакована криво, вследст вие чего некоторые блистеры могут быть повреждены Наиболее близким к предлагаемому изобретению - форме - является форма для изготовления пленки-подложки с блистерами и предназначенной для блистерной упаковки, при этом упомянутая форма имеет параллельные ряды полостей (Патент США 3743084, МПК2 В65В83/04, 03 07 1973) Недостаток описанной формы состоит в том, что упаковка, изготовленная с использованием такой формы имеет большой объем вследствие конструкции блистеров, следовательно и упаковка будет объемистой Объемистая упаковка предполагает большие затраты, например на погрузочноразгрузочные операции, а также на складское хранение Кроме того, попарная укладка идентичных упаковок, обращенных блистерами друг к другу, приводит к тому, что упаковки будут смещаться относительно друг друга Штабель блистерных упаковок будет иметь свободные кромки, которые легко повреждаются в процессе обращения с ними и при транспортировании Кроме того, в случае нечетного количества блистеров в упаковке, ее центр тяжести будет смещен относительно центра симметрии, что может создать проблемы на стадии упаковки в тару изготовленных блистерных упаковок В этом случае возникает большая опасность того, что блистерная упаковка будет упакована криво, вследствие чего некоторые блистеры могут быть повреждены Наиболее близким к предлагаемому изобретению - способу - является способ изготовления блистерной упаковки, при котором полотно пленки-подложки соединяют и связывают с полотном пленки-накладки, заключая при этом лекарственный препарат в блистеры (Патент США 3743084, МПК2 В65В83/04, 03 07 1973) Недостаток описанного способа состоит в неэкономном расходовании материалов, обусловленном неоптимальным определением зон сгиба Наиболее близким к предлагаемому изобретению - устройству - является устройство для изготовления блистерных упаковок (Патент США 3743084, МПК2 В65В83/04, 03 07 1973) Недостаток описанного устройства состоит в его неэкономичности, обусловленной необходимостью выполнения целого ряда сходных операций, в частности, операций изгиба В основу предлагаемых изобретений поставлена задача создания такой блистерной упаковки, с использованием такого способа и устройства для ее изготовления и такой формы, которые позволили бы изготовить блистерную упаковку, обладающую уменьшенными по сравнению с прототипом габаритами и, вследствие этого, габаритами используемой тары, исключила бы повреждение блистеров при извлечении упаковки из тары, путем использования в конструкции упаковки схемы смещения блистеров разных рядов, экономичного за счет уменьшения количества технологических операций процесса и установки Поставленная задача решается в конструкции предлагаемой упаковки, которая, как и известная блистерная упаковка, содержит по меньшей мере 44739 два параллельных ряда блистеров, и такого типа, в котором пленка-подложка, образованная с блистерами, присоединена к фактически плоской пленке-накладке, а, согласно изобретению, между рядами образована промежуточная часть, имеющая по меньшей мере две линии сгиба, параллельные упомянутым рядам, при этом упомянутая упаковка выполнена с возможностью складывания вдоль упомянутых линий сгиба, упомянутые блистеры одного ряда таким образом смещены относительно блистеров другого ряда так, что, после складывания, блистеры в рядах входят друг между другом с контактированием, причем в сложенном состоянии упаковки, блистеры в упомянутых по меньшей мере двух рядах, вошедшие друг между другом, расположены на одной линии, а высота упомянутых блистеров соответствует расстоянию между наружными линиями сгиба Особенностью предлагаемой упаковки является также и то, что упомянутые линии сгиба определены перфорациями или насечками на пленке Особенностью предлагаемой упаковки является также и то, что расстояние между блистерами одного ряда равно расстоянию между блистерами другого ряда Особенностью предлагаемой упаковки является также и то, что перфорации выполнены с возможностью отделения отдельных блистерных единиц, содержащих дозу лекарственного препарата Особенностью предлагаемой упаковки является также и то, что пленка-накладка установлена с воможностью отделения от пленки-подложки посредством отслаивания Особенностью предлагаемой упаковки является также и то, что каждый блистер имеет овальную форму Особенностью предлагаемой упаковки является также и то, что блистер имеет полусферическую форму Особенностью предлагаемой упаковки является также и то, что она имеет четыре блистера в одном ряду и три блистера в другом ряду Особенностью предлагаемой упаковки является также и то, что она имеет три блистера в одном ряду и два блистера в другом ряду Особенностью предлагаемой упаковки является также и то, что она имеет по меньшей мере две группы блистеров различной формы, при этом одна группа содержит лекарственный препарат, который должен приниматься в сочетании с лекарственным препаратом, содержащемся в другой группе блистеров Особенностью предлагаемой упаковки является также и то, что она используется в системе блистерных упаковок, упакованных в наружную коробку, причем одна или более блистерных упаковок сложены и размещены одна на другой Особенностью предлагаемой упаковки является также и то, что она используется для фармацевтически активного лекарственного препарата Особенностью предлагаемой упаковки является также и то, что фармацевтически активным лекарственным препаратом является омепразол Особенностью предлагаемой упаковки явля 44739 8 направление Т фактически представляет собой ется также и то, что упомянутыми лекарственными круговую дугу Блистеры каждого ряда располопрепаратами являются омепразол и антибиотики жены на одинаковом расстоянии «а», которое Поставленная задача решается также в конодинаково в обоих рядах Пленка 5 подложки и струкции предлагаемой формы, которая, как и пленка 6 накладки могут иметь перфорации 7, так известная форма для изготовления пленкичто отдельные блистерные единицы 8, содержаподложки с блистерами и предназначенной для щие дозу лекарства, могут быть отделены от блиблистерной упаковки, имеет параллельные ряды стерной упаковки 1 Лекарство, находящееся в полостей, а, согласно изобретению, полости в блистере 4, может быть извлечен обычным вышеодном ряду смещены относительно полостей в лушиванием, с отделением пленки-накладки от другом ряду подложки или посредством разрыва накладки 6 Поставленная задача решается также в коннад соответствующим блистером В этом варианструкции предлагаемого устройства для изготовте конструкции имеется три блистера в одном ряления блистерных упаковок, которое согласно ду и четыре в другом, при этом каждый блистер изобретению, содержит форму для изготовления содержит дневную дозу пленки-подложки с блистерами и предназначенной для блистерной упаковки, которая имеет паДва ряда 2, 3 отделены друг от друга промераллельные ряды полостей, причем полости в жуточной частью в виде полотна 9, не содержащеодном ряду смещены относительно полостей в го блистеров, ширина «б» которого определена другом ряду, а устройство снабжено приспособледвумя параллельными канавками 10, 11 в упаковнием для выполнения двух параллельных линий ке, при этом упомянутые канавки проходят между сгиба в пленке-подложке между рядами, и приспорядами 2, 3 и состоят, например, из перфораций соблением для складывания упомянутых блиили насечек Ширина б выбрана таким образом, стерных упаковок, изготовленных из полотначто когда два ряда 2, 3 блистеров сгибают по наподложки и полотна накладки, вдоль упомянутых правлению друг к другу по двум канавкам 10, 11 , линий сгиба блистеры 4 одного ряда входят между блистерами 4 другого ряда З В одном из предпочтительных Поставленная задача решается также и предвариантов, блистеры 4 одного ряда 2 смещены лагаемым способом, согласно которому, как и в относительно блистеров другого ряда 3 на расизвестном способе изготовления блистерной упастояние 0,5а, при этом высота блистеров 4 фактиковки, полотно пленки-подложки соединяют и свячески соответствует расстоянию «в» Такое слозывают с полотном пленки-накладки, заключая женное состояние представлено на фиг 2 при этом лекарственный препарат в блистеры, а, согласно изобретению, после упомянутого соедиБольшое количество сложенных таким обранения, образуют полотна с двумя параллельными зом блистерных упаковок 1 может быть упаковано линиями сгиба между рядами блистеров, которые друг на друга в таре, которая может быть открыта разрезают по заданной длине упаковок, а затем с одной торцевой или боковой стенки, и что одна складывают вдоль упомянутых канавок блистерная упаковка может быть вытянута из тары без вытягивания совместно с ней других упаДополнительно к решению вышеупомянутых ковок, уложенных в таре проблем, изобретение или варианты его осуществления обеспечивают указанные ниже преимущеВ предпочтительном варианте выполнения, ства, которые невозможно получить посредством упаковка по изобретению используется для фариспользования известной технологий мацевтичеси активного лекарственного препарата, такого как омепразол содержимое блистеров защищается более удовлетворительным образом, можно даже обойТакже очевидно, что форма пузырьков необятись без наружной защитной тары и объединять зательно должна быть овальной, как в приведенупаковки посредством усаживающейся обертки, с ном выше примере Например, пузырьки могут сохранением удовлетворительной защиты блибыть полукруглыми также и в продольном направстеров, лении L Кроме того очевидно, что идея изобретения применима ко всем видам материалов для блистерная упаковка легче обрабатывается пленки подложки и пленки - накладки, а также к машиной в течение ее изготовления, поскольку любому количеству блистеров в одной упаковке, после ее складывания блистеры прячутся, и слокогда блистеры расположены по меньшей мере в женная упаковка более устойчива Сложенные два ряда Таким образом, изобретение охватываупаковки, например легче „отсчитать и упаковать в ет блистерные упаковки, которые могут упаковытару ваться сложенными помимо этого, вышеупомянуНиже изобретение описывается более подтой накладочной пленке может быть придана робно со ссылками на сопровождающие чертежи жесткость, например посредством кусочка ломкого Фиг 1 - блистерная упаковка по изобретению или изгибаемого совместно с ней картона равного в плоском состоянии, размера, исключая необходимость укладки в тару Фиг 2 - блистерная упаковка по фиг 1 в слоЕстественно, что одна или более канавок могут женном состоянии, когда она уложена в тару соотделять друг от друга более двух рядов блистевместно с другими упаковками такого же типа ров Выражение "ряд блистеров" охватывает такБлистерная упаковка 1, показанная на чертеже случай, когда имеется по меньшей мере два жах, имеет, два ряда 2, 3 одинаковых овальных ряда блистеров, и в одном из них имеется только блистеров 4, содержащих лекарственные препаодин блистер раты В предпочтительном варианте выполнения конструкции овальную форму выполняют в проУпаковка может состоять по меньшей мере из дольном направлении L, в то время поперечное двух имеющих разную форму групп блистеров при 44739 10 форме так, чтобы обеспечить описанный выше этом каждая группа может содержать свои лекаррисунок расположения блистеров с пленкественный препарат Этот тип упаковки особенно подложке полезен для упаковывания в одну упаковку двух Также очевидно, что изобретение применимо разных лекарственных препаратов, которые ко всем известным способам изготовления блидолжны приниматься в сочетании друг с другом, стерных упаковок В случае таких известных спонапример омепразола и антибиотиков собов требуется лишь то, чтобы блистеры в двух Машина для изготовления блистерной упаковсоседних рядах пузырьков были смещены и были ки по изобретению может быть общепринятого бы подготовлены канавки 10, 11, чтобы обеспетипа, однако должна быть снабжена средствами чить возможность складывания упаковки так, как для подготовки канавок 10, 11 и, безусловно, соописано выше держащую форму с полостями расположенными в ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
