Упаковка для сипучих продуктів, випускний клапан упаковки для сипучих продуктів і заготовка упаковки для сипучих продуктів

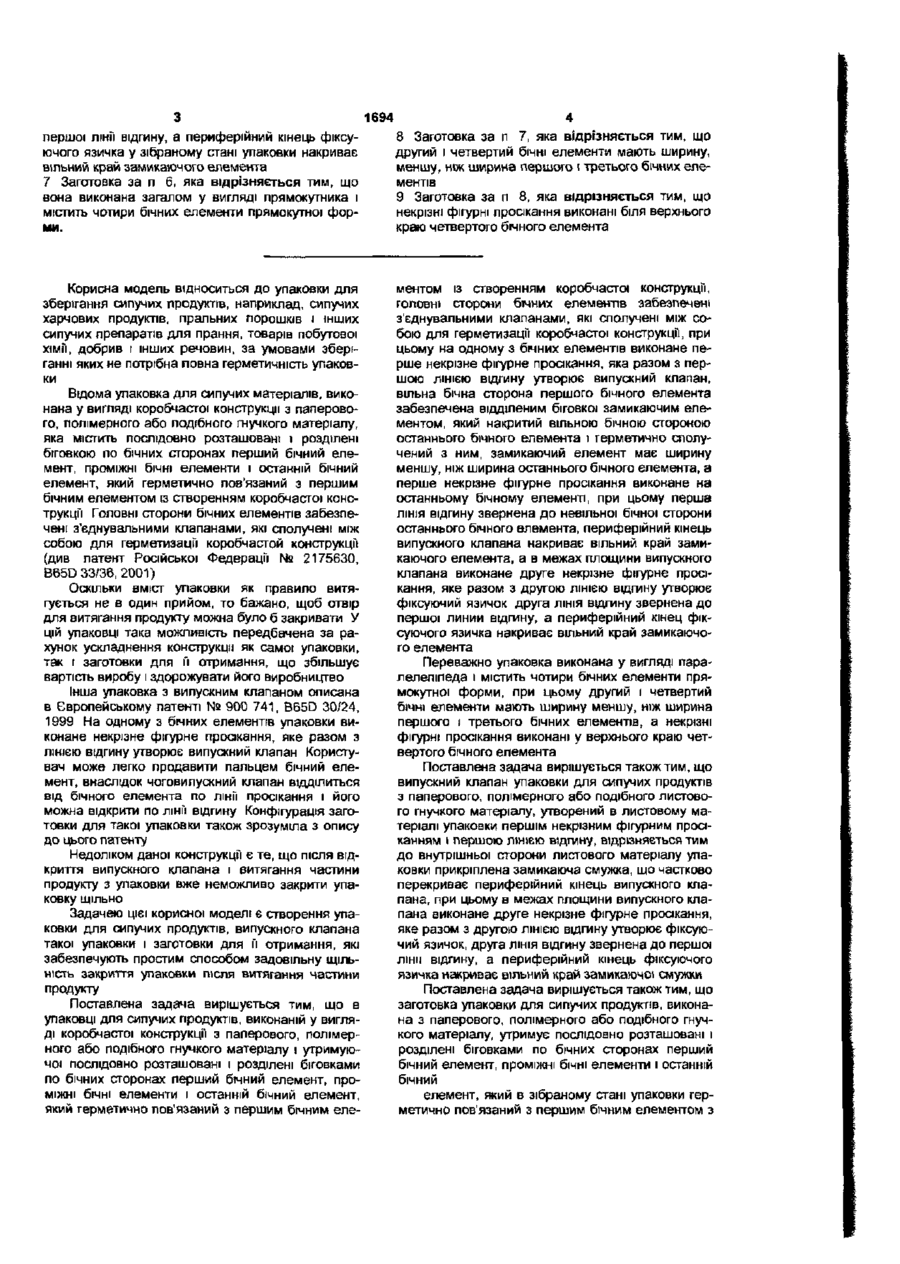

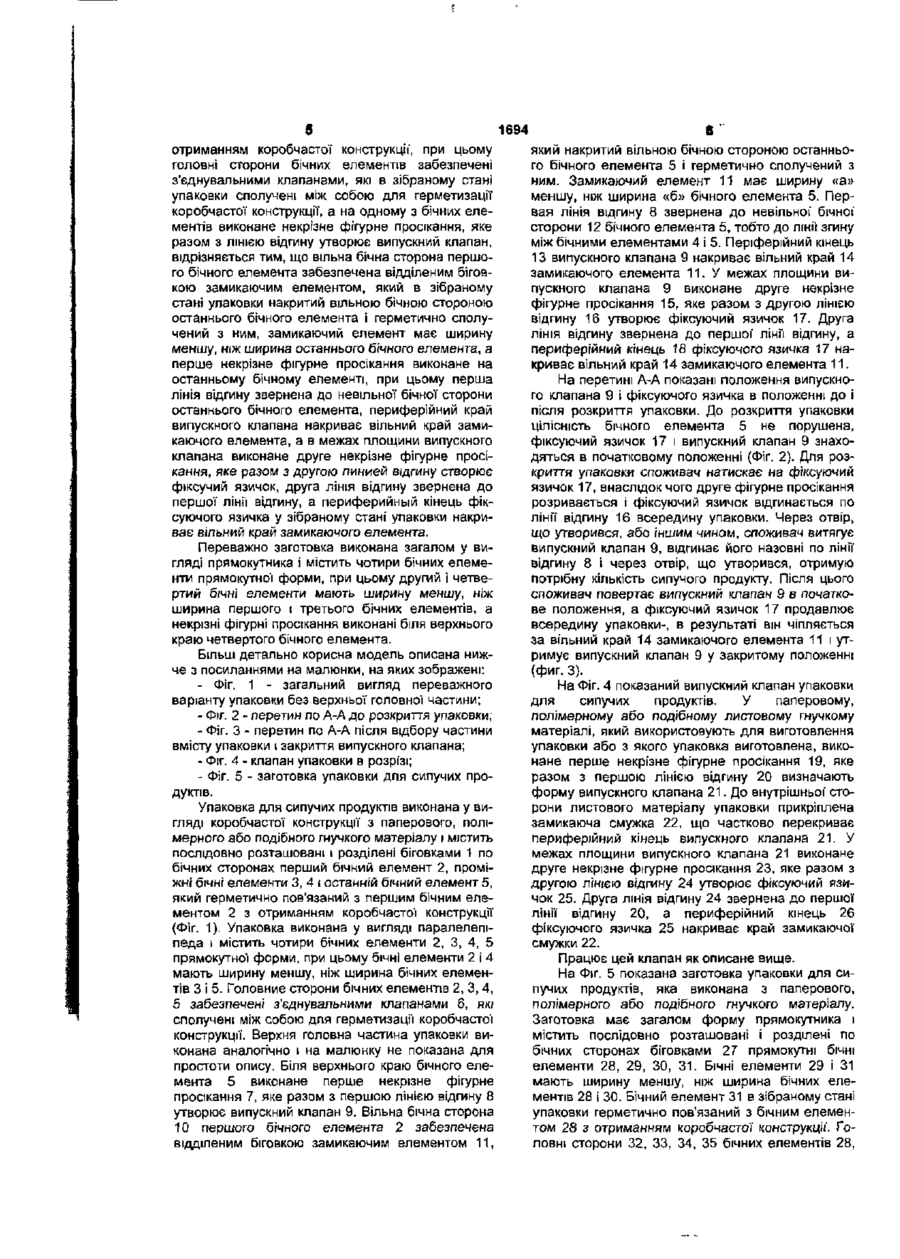

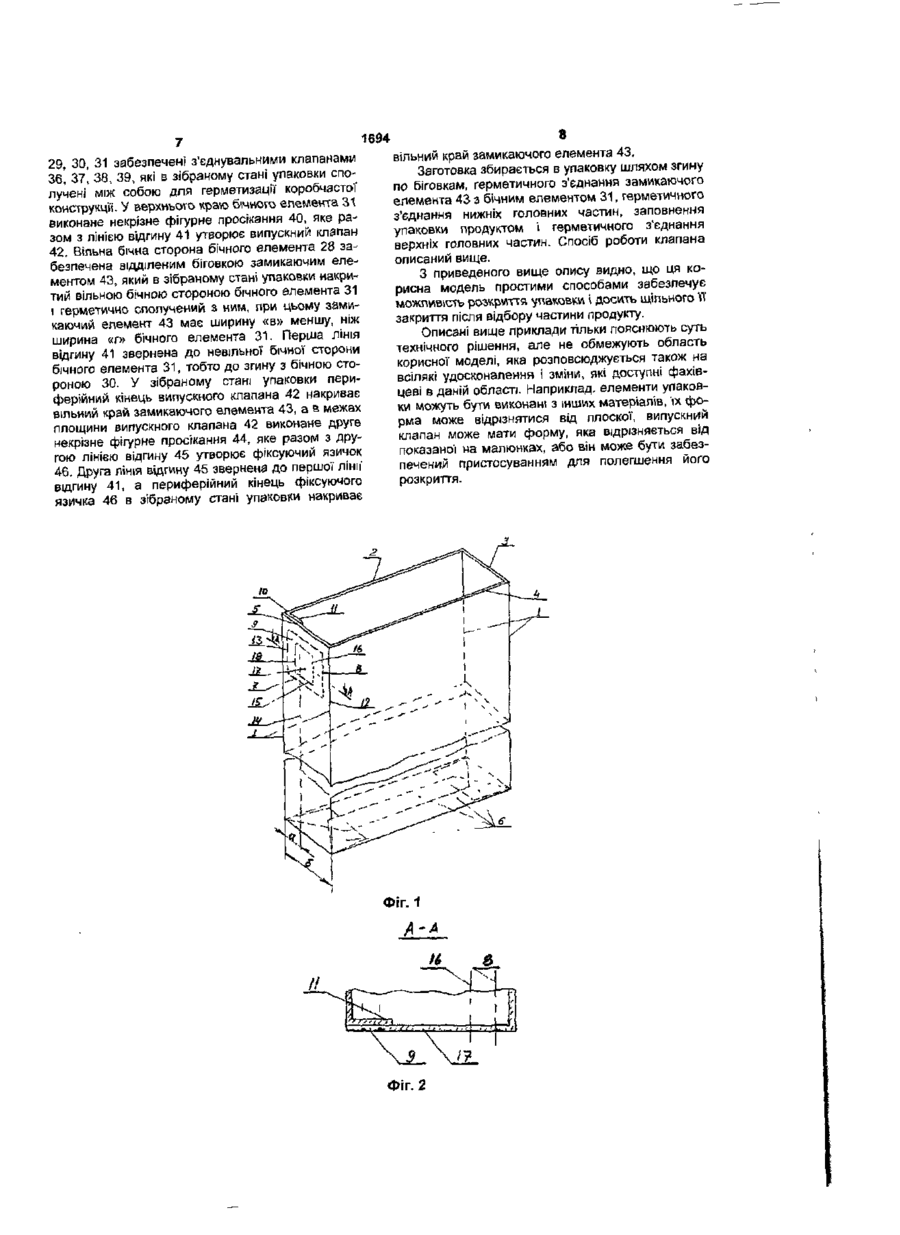

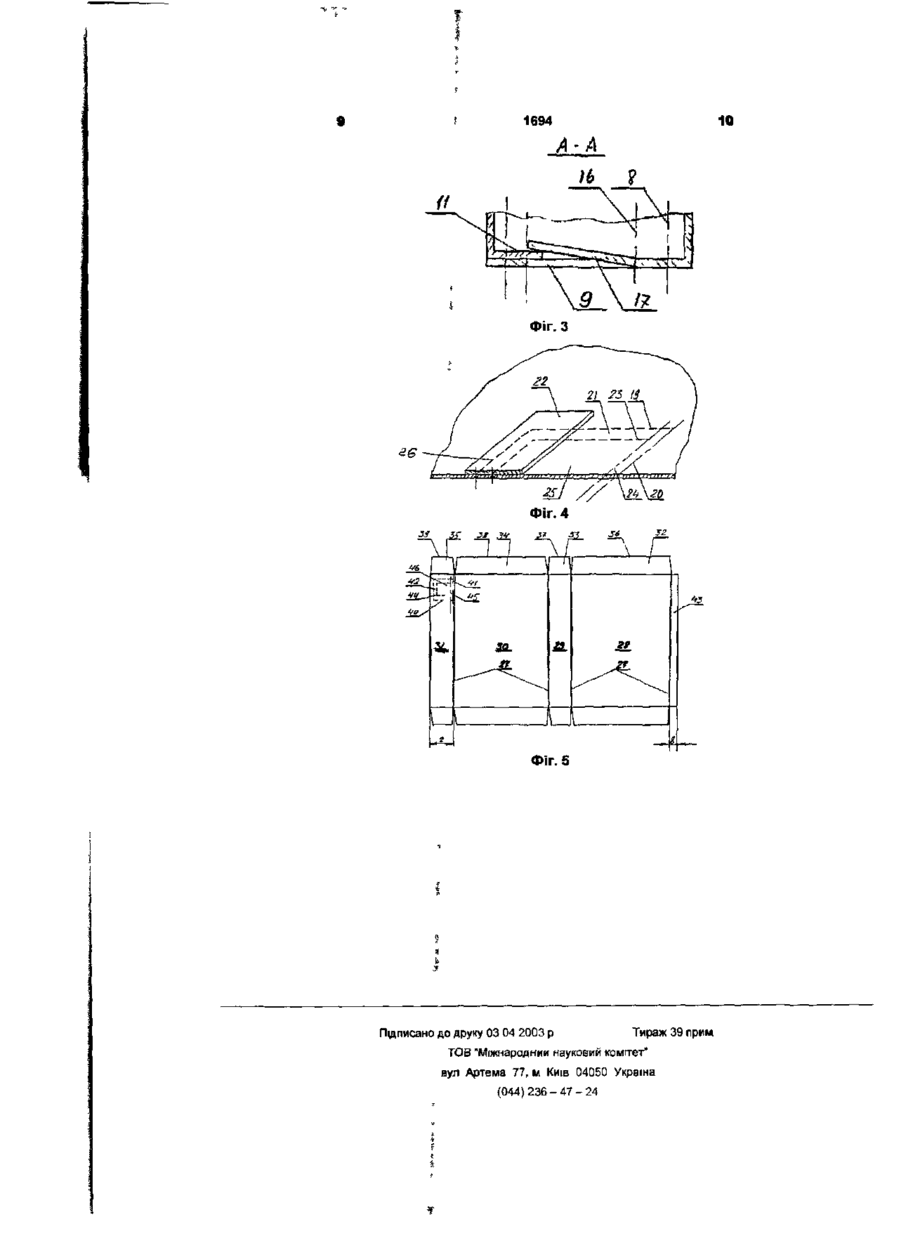

1. Упаковка для сипучих продуктів, яка виконана у вигляді коробчастої конструкції з паперового, полімерного або подібного гнучкого матеріалу і містить послідовно розташовані і розділені ЛІНІЯМИ згину по бічних сторонах перший бічний елемент, проміжні бічні елементи і останній бічний елемент, який герметично з'єднаний з першим бічним елементом з отриманням коробчастої конструкції, верхні і нижні сторони бічних елементів забезпечені з'єднувальними клапанами, які з'єднані між собою для герметизації коробчастої конструкції, при цьому на одному з бічних елементів виконане перше некрізне фігурне просікання, яке разом з першою ЛІНІЄЮ відгину утворює випускний клапан, яка відрізняється тим, що вільна бічна сторона першого бічного елемента забезпечена відділеним лінією згину замикаючим елементом, який накритий вільною бічною стороною останнього бічного елемента і герметично з'єднаний з ним, замикаючий елемент має ширину, меншу, ніж ширина останнього бічного елемента, а перше некрізне фігурне просікання виконане на останньому бічному елементі, при цьому перша лінія відгину звернена до невільної бічної сторони останнього бічного елемента, периферійний кінець випускного клапана накриває вільний край замикаючого елемента, а в межах площини випускного клапана виконане друге некрізне фігурне просікання, яке разом з другою лінією відгину утворює фіксуючий язичок, друга лінія відгину звернена до першої ліни відгину, а периферійний кінець фіксуючого язичка накриває вільний край замикаючого елемента. 2. Упаковка за п. 1, яка відрізняється тим, що вона виконана у вигляді паралелепіпеда і містить чотири бічних елементи прямокутної форми. 3. Упаковка за п. 2, яка відрізняється тим, що другий і четвертий бічні елементи мають ширину, меншу, ніж ширина першого і третього бічних елементів. 4. Упаковка за п. З, яка відрізняється тим, що некрізні фігурні просікання виконані біля верхнього краю четвертого бічного елемента. 5. Випускний клапан упаковки для сипучих продуктів з паперового, полімерного або подібного листового гнучкого матеріалу, утворений в листовому матеріалі упаковки першим - некрізним фігурним просіканням і першою ЛІНІЄЮ відгину, який відрізняється тим, що до внутрішньої сторони листового матеріалу упаковки прикріплена замикаюча смужка, що частково перекриває периферійний кінець випускного клапана, при цьому в межах площини випускного клапана виконане друге некрізне фігурне просікання, яке разом з другою лінією відгину утворює фіксуючий язичок, друга ЛІНІЯ відгину звернена до першої лінії відгину, а периферійний кінець фіксуючого язичка накриває вільний край замикаючої смужки. 6. Заготовка упаковки для сипучих продуктів, яка виконана з паперового, полімерного або подібного гнучкого матеріалу і містить послідовно розташовані і розділені лініями згину по бічних сторонах перший бічний елемент, проміжні бічні елементи і останній бічний елемент, який в зібраному стані упаковки герметично з'єднується з першим бічним елементом з отриманням коробчастої конструкції, при цьому верхні і нижні сторони бічних елементів забезпечені з'єднувальними клапанами, які в зібраному стані упаковки з'єднуються між собою для герметизацГі коробчастої конструкції, а на одному з бічних елементів виконане перше некрізне фігурне проакання, яке разом з першою ЛІНІЄЮ відгину утворює випускний клапан, яка відрізняється тим, що вільна бічна сторона першого бічного елемента забезпечена відділеним ЛІНІЄЮ згину замикаючим елементом, який в зібраному стані упаковки накривається вільною бічною стороною останнього бічного елемента і герметично з'єднаний з ним, замикаючий елемент має ширину, меншу, ніж ширина останнього бічного елемента, а перше некрізне фігурне просікання виконане на останньому бічному елементі, при цьому перша ЛІНІЯ відгину звернена до невільної бічної сторони останнього бічного елемента, а в межах площини випускного клапана виконане друге некрізне фігурне просікання, яке разом з другою ЛІНІЄЮ відгину утворює фіксуючий язичок, друга ЛІНІЯ відгину звернена до 1694 першої Ліни відгину, а периферійний кінець фіксуючого язичка у зібраному стані упаковки накриває вільний край замикаючого елемента 7 Заготовка за п 6, яка відрізняється тим, що вона виконана загалом у вигляді прямокутника і містить чотири бічних елементи прямокутної фор Корисна модель відноситься до упаковки для зберігання сипучих продуктів, наприклад, сипучих харчових продуктів, пральних порошків і інших сипучих препаратів для прання, товарів побутової хімії, добрив і інших речовин, за умовами зберіганні яких не потрібна повна герметичність упаковки Відома упаковка для сипучих матеріалів, виконана у вигляді коробчастої конструкції з паперового, полімерного або подібного гнучкого матеріалу, яка містить послідовно розташовані і розділені біговкою по бічних сторонах перший бічний елемент, проміжні бічні елементи і останній бічний елемент, який герметично пов'язаний з першим бічним елементом із створенням коробчастої конструкцм Головні сторони бічних елементів забезпечені з'єднувальними клапанами, які сполучені між собою для герметизації коробчастой конструкції (див патент Російської Федерації № 2175630, B65D 33/36, 2001) Оскільки ВМІСТ упаковки як правило витягується не в один прийом, то бажано, щоб отвір для витягання продукту можна було б закривати У цій упаковці така можливість передбачена за рахунок ускладнення конструкції як самої упаковки, так і заготовки для Гї отримання, що збільшує вартість виробу і здорожувати його виробництво Інша упаковка з випускним клапаном описана в Європейському патенті № 900 741, B65D 30/24, 1999 На одному з бічних елементів упаковки виконане некрізне фігурне просікання, яке разом з лінією відгину утворює випускний клапан Користувач може легко продавити пальцем бічний елемент, внаслідок чоговипускний клапан ВІДДІЛИТЬСЯ ВІД бічного елемента по лінм просікання і його можна відкрити по лінГг відгину Конфігурація заготовки для такої упаковки також зрозуміла з опису до цього патенту Недоліком даної конструкції є те, що після відкриття випускного клапана і витягання частини продукту з упаковки вже неможливо закрити упаковку щільно Задачею цієї корисної моделі є створення упаковки для сипучих продуктів, випускного клапана такої упаковки і заготовки для її отримання, які забезпечують простим способом задовільну ЩІЛЬНІСТЬ закриття упаковки після витягання частини продукту Поставлена задача вирішується тим, що в упаковці для сипучих продуктів, виконаній у вигляді коробчастої конструкції з паперового, полімерного або подібного гнучкого матеріалу і утримуючої послідовно розташовані і розділені біговками по бічних сторонах перший бічний елемент, проміжні бічні елементи і останній бічний елемент, який герметично пов'язаний з першим бічним еле 4 8 Заготовка за п 7, яка відрізняється тим, що другий і четвертий бічні елементи мають ширину, меншу, ніж ширина першого і третього бічних елементів 9 Заготовка за п 8, яка відрізняється тим, що некрізні фігурні просікання виконані біля верхнього краю четвертого бічного елемента ментом із створенням коробчастої конструкції, головні сторони бічних елементів забезпечені з'єднувальними клапанами, які сполучені між собою для герметизацГі коробчастої конструкції, при цьому на одному з бічних елементів виконане перше некрізне фігурне просікання, яка разом з першою ЛІНІЄЮ відгину утворює випускний клапан, вільна бічна сторона першого бічного елемента забезпечена відділеним біговкої замикаючим елементом, який накритий вільною бічною стороною останнього бічного елемента і герметично сполучений з ним, замикаючий елемент має ширину меншу, ніж ширина останнього бічного елемента, а перше некрізне фігурне просікання виконане на останньому бічному елементі, при цьому перша лінія відгину звернена до невільної бічної сторони останнього бічного елемента, периферійний кінець випускного клапана накриває вільний край замикаючого елемента, а в межах площини випускного клапана виконане друге некрізне фігурне просікання, яке разом з другою ЛІНІЄЮ відгину утворює фіксуючий язичок друга ЛІНІЯ вщгину звернена до першої линии відгину, а периферійний кінец фіксуючого язичка накриває вільний край замикаючого елемента Переважно упаковка виконана у вигляді паралелепіпеда і містить чотири бічних елементи прямокутної форми, при цьому другий і четвертий бічні елементи мають ширину меншу, ніж ширина першого і третього бічних елементів, а некрізні фігурні просікання виконані у верхнього краю четвертого бічного елемента Поставлена задача вирішується також тим, що випускний клапан упаковки для сипучих продуктів з паперового, полімерного або подібного листового гнучкого матеріалу, утворений в листовому матеріалі упаковки першім некрізним фігурним просіканням і першою лінією відгину, відрізняється тим до внутрішньої сторони листового матеріалу упаковки прикріплена замикаюча смужка, що частково перекриває периферійний кінець випускного клапана, при цьому в межах площини випускного клапана виконане друге некрізне фігурне просікання, яке разом з другою ЛІНІЄЮ відгину утворює фіксуючий язичок, друга ЛІНІЯ відгину звернена до першої лінії відгину, а периферійний кінець фіксуючого язичка накриває вільний край замикаючої смужки Поставлена задача вирішується також тим, що заготовка упаковки для сипучих продуктів, виконана з паперового, полімерного або подібного гнучкого матеріалу, утримує послідовно розташовані і розділені біговками по бічних сторонах перший бічний елемент, проміжні бічні елементи і останній бічний елемент, який в зібраному стані упаковки герметично пов'язаний з першим бічним елементом з 1694 отриманням коробчастої конструкції1, при цьому головні сторони бічних елементів забезпечені з'єднувальними клапанами, які в зібраному стані упаковки сполучені між собою для герметизації коробчастої конструкції, а на одному з бічних елементів виконане некрізне фігурне просікання, яке разом з ЛІНІЄЮ відгину утворює випускний клапан, відрізняється тим, що вільна бічна сторона першого бічного елемента забезпечена відділеним біговкою замикаючим елементом, який в зібраному стані упаковки накритий вільною бічною стороною останнього бічного елемента і герметично сполучений з ним, замикаючий елемент має ширину меншу, ніж ширина останнього бічного елемента, а перше некрізне фігурне просікання виконане на останньому бічному елементі, при цьому перша лінія відгину звернена до невільної бічної сторони останнього бічного елемента, периферійний край випускного клапана накриває вільний край замикаючого елемента, а в межах площини випускного клапана виконане друге некрізне фігурне просікання, яке разом з другою линией відгину створює фіксучий язичок, друга лінія відгину звернена до першої лінії відгину, а периферийный кінець фіксуючого язичка у зібраному стані упаковки накриває вільний край замикаючого елемента. Переважно заготовка виконана загалом у вигляді прямокутника І містить чотири бічних елементи прямокутної форми, при цьому другий І четвертий бічні елементи мають ширину меншу, ніж ширина першого і третього бічних елементів, а некрізні фігурні просікання виконані біля верхнього краю четвертого бічного елемента. Більш детально корисна модель описана нижче з посиланнями на малюнки, на яких зображені: - Фіг. 1 - загальний вигляд переважного варіанту упаковки без верхньої головної частини; - Фіг. 2 - перетин по А-А до розкриття упаковки; - Фіг. З - перетин по А-А після відбору частини вмісту упаковки і закриття випускного клапана; - Фіг. 4 - клапан упаковки в розрізі; - Фіг. 5 - заготовка упаковки для сипучих продуктів. Упаковка для сипучих продуктів виконана у вигляді коробчастої конструкції з паперового, полімерного або подібного гнучкого матеріалу і містить послідовно розташовані і розділені біговками 1 по бічних сторонах перший бічний елемент 2, проміжні бгчні елементи 3, 4 і останній бічний елемент 5, який герметично пов'язаний з першим бічним елементом 2 з отриманням коробчастої конструкції (Фіг. 1). Упаковка виконана у вигляді паралелепіпеда і містить чотири бічних елементи 2, 3, 4, 5 прямокутної форми, при цьому бічні елементи 2 і 4 мають ширину меншу, ніж ширина бічних елементів 3 і 5. Головине сторони бічних елементів 2, 3,4, 5 забезпечені з'єднувальними клапанами 6, які сполучені між собою для герметизації коробчастої конструкції. Верхня головна частина упаковки виконана аналогічно і на малюнку не показана для простоти опису. Біля верхнього краю бічного елемента 5 виконане перше некрізне фігурне просікання 7, яке разом з першою лінією відгину 8 утворює випускний клапан 9. Вільна бічна сторона 10 першого бічного елемента 2 забезпечена відділеним біговкою замикаючим елементом 11, в який накритий вільною бічною стороною останнього бічного елемента 5 і герметично сполучений з ним. Замикаючий елемент 11 має ширину «а» меншу, ніж ширина «б» бічного елемента 5. Первая лінія відгину 8 звернена до невільної' бічної' сторони 12 бічного елемента 5, тобто до лінії згину між бічними елементами 4 і 5. Періферійний кінець 13 випускного клапана 9 накриває вільний край 14 замикаючого елемента 11. У межах площини випускного клапана 9 виконане друге некрізне фігурне просікання 15, яке разом з другою лінією відгину 16 утворює фіксуючий язичок 17. Друга лінія відгину звернена до першої' лінії відгину, а периферійний кінець 18 фіксуючого язичка 17 накриває вільний край 14 замикаючого елемента 11. На перетині А-А показані положення випускного клапана 9 і фіксуючого язичка в положенні до і післярозкриття упаковки. До розкриття упаковки цілісність бічного елемента 5 не порушена, фіксуючий язичок 17 і випускний клапан 9 знаходяться в початковому положенні (Фіг. 2). Для розкриття упаковки споживач натілскає на фіксуючий язичок 17, внаслідок чого друге фігурне просікання розривається і фіксуючий язичок відгинається по лінп відгину 16 всередину упаковки. Через отвір, що утворився, або іншим чином, споживач витягує випускний клапан 9, відгинає його назовні по лінії відгину 8 і через отвір, що утворився, отримую потрібну кількість сипучого продукту. Після цього споживач повертає випускний клапан 9 в початкове положення, а фіксуючий язичок 17 продавлює всередину упаковки-, в результаті він чіпляється за вільний край 14 замикаючого елемента 11 і утримує випускний клапан 9 у закритому положенні (фиг. 3). На Фіг. 4 показаний випускний клапан упаковки для сипучих продуктів. У паперовому, полімерному або подібному листовому гнучкому матеріалі, який використовують для виготовлення упаковки або з якого упаковка виготовлена, виконане перше некрізне фігурне просікання 19, яке разом з першою лінією відгину 20 визначають форму випускного клапана 21. До внутрішньої сторони листового матеріалу упаковки прикріплена замикаюча смужка 22, що частково перекриває периферійний кінець випускного клапана 21. У межах площини випускного клапана 21 виконане друге некрізне фігурне просікання 23, яке разом з другою лінією відгину 24 утворює фіксуючий язичок 25. Друга лінія відгину 24 звернена до першої лінії відгину 20, а периферійний кінець 26 фіксуючого язичка 25 накриває край замикаючої смужки 22. Працює цей клапан як описане вище. На Фіг. 5 показана заготовка упаковки для сипучих продуктів, яка виконана з паперового, полімерного або подібного гнучкого матеріалу. Заготовка має загалом форму прямокутника і містить послідовно розташовані і розділені по бічних сторонах біговками 27 прямокутні бічні елементи 28, 29, ЗО, 31. Бічні елементи 29 і 31 мають ширину меншу, ніж ширина бічних елементів 28 І ЗО. Бічний елемент 31 в зібраному стані упаковки герметично пов'язаний з бічним елементом 28 з отриманням коробчастої конструкції". Головні сторони 32, 33, 34, 35 бічних елементів 28, 1694 29, ЗО, 31 забезпечені з'єднувальними клапанами Зб! 37І 38, 39, які в зібраному стані упаковки сполучені' між собою для герметизації коробчастої конструкції. У верхнього краго бічного елемента 31 виконане некрізне фігурне просікання 40, яке разом з лінією відгину 41 утворює випускний клапан 42. Вільна бічна сторона бічного елемента 28 забезпечена відділеним біговкою замикаючим елементом 43, який в зібраному стані упаковки накритий вільною бічною стороною бічного елемента 31 і герметично сполучений з ним, при цьому замикаючий елемент 43 має ширину «в» меншу, ніж ширина «г» бічного елемента 31. Перша ЛІНІЯ відгину 41 звернена до невільної бічної сторони бічного елемента 31, тобто до згину з бічною стороною ЗО. У зібраному стані упаковки периферійний кінець випускного клапана 42 накриває вільний край замикаючого елемента 43, а в межах площини випускного клапана 42 виконане друге некрізне фігурне просікання 44, яке разом з другою лінією відгину 45 утворює фіксуючий язичок 46. Друга лінія відгину 45 звернена до першої лінії відгину 41, а периферійний кінець фіксуючого язичка 46 в зібраному стані упаковки накриває 8 вільний край замикаючого елемента 43. Заготовка збирається в упаковку шляхом згину по біговкам, герметичного з'єднання замикаючого елемента 43 з бічним елементом 31, герметичного з'єднання нижніх головних частин, заповнення упаковки продуктом і герметичного з'єднання верхніх головних частин. Спосіб роботи клапана описаний вище. З приведеного вище опису видно, що ця корисна модель простими способами забезпечує можливість розкриття упаковки і досить щільного її закриття після відбору частини продукту. Описані вище приклади тільки пояснюють суть технічного рішення, але не обмежують область корисної моделі, яка розповсюджується також на всілякі удосконалення і зміни, які доступні фахівцеві в даній області. Наприклад, елементи упаковки можуть бути виконані з інших матеріалів, 'їх форма може відрізнятися від плоскої, випускний клапан може мати форму, яка відрізняється від показаної на малюнках, або він може бути забезпечений пристосуванням для полегшення його розкриття. Фіг. 2 9 1694 10 A-A ^ 'V^SSr Т'^Дч ~ Фіг. З Фіг. 5 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема 77, м Київ 04050 Україна (044) 236 - 47 - 24
