Широкосмугова система далекого зв’язку

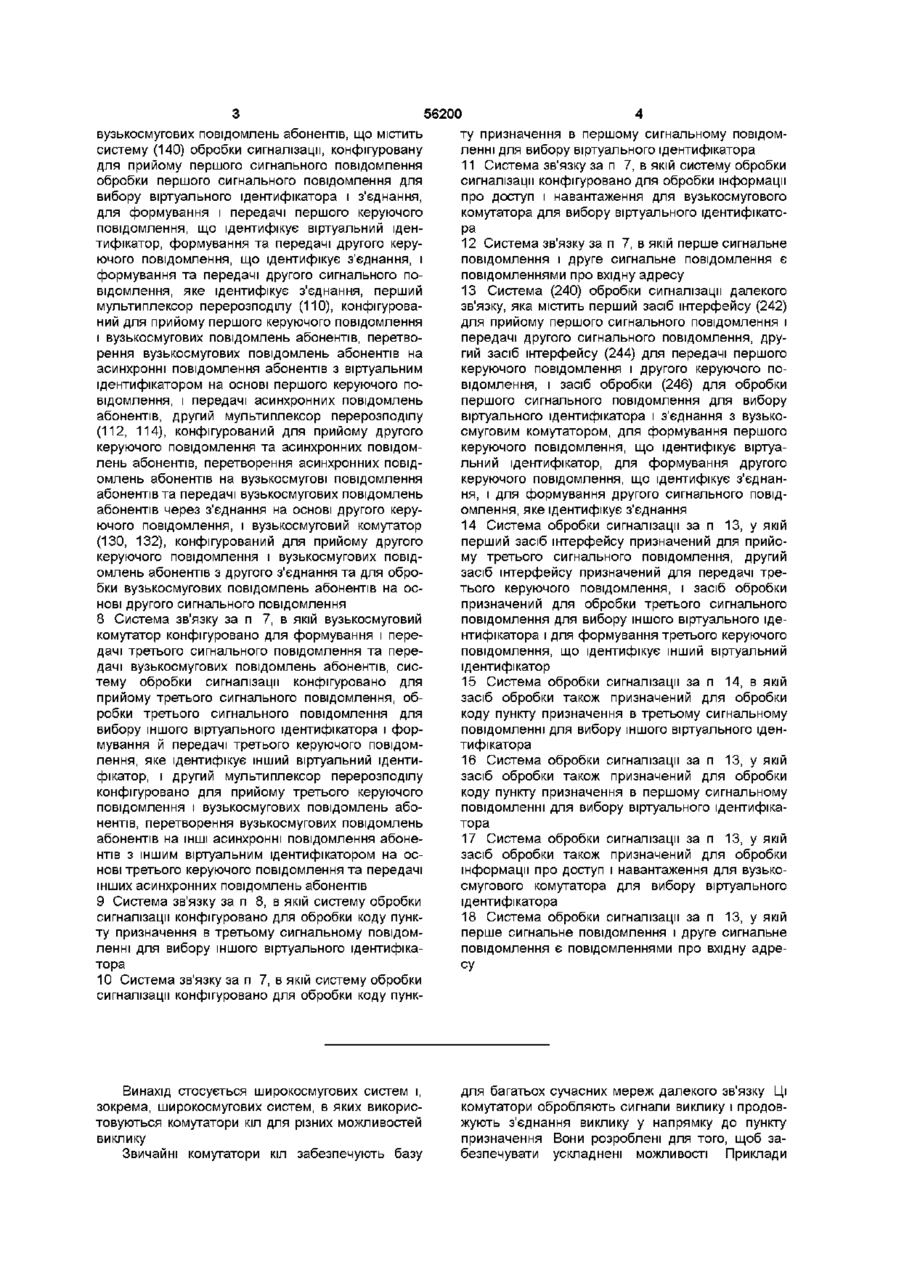

1 Спосіб роботи мережі зв'язку (104) для обробки виклику, який складається з першого сигнального повідомлення і вузькосмугових повідомлень абонентів, що полягає втому, що приймають перше сигнальне повідомлення в систему (140) обробки сигналізації, обробляють перше сигнальне повідомлення в системі обробки сигналізації для вибору віртуального ідентифікатора і з'єднання, формують і передають з системи обробки сигналізації перше керуюче повідомлення, яке ідентифікує віртуальний ідентифікатор, формують і передають з системи обробки сигналізації друге керуюче повідомлення, яке ідентифікує з'єднання, формують і передають з системи обробки сигналізації друге сигнальне повідомлення, яке ідентифікує з'єднання, приймають перше керуюче повідомлення і вузькосмугові повідомлення абонентів в перший мультиплексор перерозподілу (110), у першому мультиплексорі перерозподілу перетворюють вузькосмугові повідомлення абонентів на асинхронні повідомлення абонентів з віртуальним ідентифікатором і передають асинхронні повідомлення абонентів на основі першого керуючого повідомлення, приймають друге керуюче повідомлення та асинхронні повідомлення абонентів у другий мультиплексор перерозподілу (112, 114), у другому мультиплексорі перерозподілу перетворюють асинхронні повідомлення абонентів на вузькосмугові повідомлення абонентів і передають вузькосмугові повідомлення абонентів через з'єд нання на основі другого керуючого повідомлення, приймають вузькосмугові повідомлення абонентів з з'єднання і друге сигнальне повідомлення у вузькосмуговий комутатор (130, 132), і у вузькосмуговому комутаторі обробляють вузькосмугові повідомлення абонентів на основі другого сигнального повідомлення 2 Спосіб за п 1, при якому додатково формують і передають третє сигнальне повідомлення з вузькосмугового комутатора і передають вузькосмугові повідомлення абонентів з вузькосмугового комутатора, приймають третє сигнальне повідомлення в систему обробки сигналізації, обробляють третє сигнальне повідомлення в системі обробки сигналізації для вибору іншого віртуального ідентифікатора, формують і передають з системи обробки сигналізації третє керуюче повідомлення, яке ідентифікує інший віртуальний ідентифікатор, приймають третє керуюче повідомлення і вузькосмугові повідомлення абонентів в другий мультиплексор перерозподілу, та у другому мультиплексорі перерозподілу перетворюють вузькосмугові повідомлення абонентів на ІНШІ асинхронні повідомлення абонентів з іншим віртуальним ідентифікатором та передають ІНШІ асинхронні повідомлення абонентів на основі третього керуючого повідомлення 3 Спосіб за п 2, при якому обробка третього сигнального повідомлення для вибору іншого віртуального ідентифікатора полягає в тому, що обробляють код пункту призначення в третьому сигнальному повідомленні 4 Спосіб за п 1, при якому обробка першого сигнального повідомлення для вибору віртуального ідентифікатора полягає в тому, що обробляють код пункту призначення в першому сигнальному повідомленні 5 Спосіб за п 1, при якому обробка першого сигнального повідомлення для вибору віртуального ідентифікатора полягає в тому, що вибирають віртуальний ідентифікатор на основі інформації про доступ і навантаження для вузькосмугового комутатора 6 Спосіб за п 1, при якому перше сигнальне повідомлення і друге сигнальне повідомлення є повідомленнями про вхідну адресу 7 Система зв'язку (104) для обробки виклику, який складається з першого сигнального повідомлення і О о о (О ю вузькосмугових повідомлень абонентів, що містить систему (140) обробки сигналізації, конфігуровану для прийому першого сигнального повідомлення обробки першого сигнального повідомлення для вибору віртуального ідентифікатора і з'єднання, для формування і передачі першого керуючого повідомлення, що ідентифікує віртуальний ідентифікатор, формування та передачі другого керуючого повідомлення, що ідентифікує з'єднання, і формування та передачі другого сигнального повідомлення, яке ідентифікує з'єднання, перший мультиплексор перерозподілу (110), конфігурований для прийому першого керуючого повідомлення і вузькосмугових повідомлень абонентів, перетворення вузькосмугових повідомлень абонентів на асинхронні повідомлення абонентів з віртуальним ідентифікатором на основі першого керуючого повідомлення, і передачі асинхронних повідомлень абонентів, другий мультиплексор перерозподілу (112, 114), конфігурований для прийому другого керуючого повідомлення таасинхронних повідомлень абонентів, перетворення асинхронних повідомлень абонентів на вузькосмугові повідомлення абонентів та передачі вузькосмугових повідомлень абонентів через з'єднання на основі другого керуючого повідомлення, і вузькосмуговий комутатор (130, 132), конфігурований для прийому другого керуючого повідомлення і вузькосмугових повідомлень абонентів з другого з'єднання та для обробки вузькосмугових повідомлень абонентів на основі другого сигнального повідомлення 8 Система зв'язку за п 7, в якій вузькосмуговий комутатор конфігуровано для формування і передачі третього сигнального повідомлення та передачі вузькосмугових повідомлень абонентів, систему обробки сигналізації конфігуровано для прийому третього сигнального повідомлення, обробки третього сигнального повідомлення для вибору іншого віртуального ідентифікатора і формування й передачі третього керуючого повідомлення, яке ідентифікує інший віртуальний ідентифікатор, і другий мультиплексор перерозподілу конфігуровано для прийому третього керуючого повідомлення і вузькосмугових повідомлень абонентів, перетворення вузькосмугових повідомлень абонентів на ІНШІ асинхронні повідомлення абонентів з іншим віртуальним ідентифікатором на основі третього керуючого повідомлення та передачі інших асинхронних повідомлень абонентів 9 Система зв'язку за п 8, в якій систему обробки сигналізації конфігуровано для обробки коду пункту призначення в третьому сигнальному повідомленні для вибору іншого віртуального ідентифікатора 10 Система зв'язку за п 7, в якій систему обробки сигналізації конфігуровано для обробки коду пунк Винахід стосується широкосмугових систем і, зокрема, широкосмугових систем, в яких використовуються комутатори кіл для різних можливостей виклику Звичайні комутатори кіл забезпечують базу 56200 ту призначення в першому сигнальному повідомленні для вибору віртуального ідентифікатора 11 Система зв'язку за п 7, в якій систему обробки сигналізації конфігуровано для обробки інформації про доступ і навантаження для вузькосмугового комутатора для вибору віртуального ідентифікатора 12 Система зв'язку за п 7, в якій перше сигнальне повідомлення і друге сигнальне повідомлення є повідомленнями про вхідну адресу 13 Система (240) обробки сигналізації далекого зв'язку, яка містить перший засіб інтерфейсу (242) для прийому першого сигнального повідомлення і передачі другого сигнального повідомлення, другий засіб інтерфейсу (244) для передачі першого керуючого повідомлення і другого керуючого повідомлення, і засіб обробки (246) для обробки першого сигнального повідомлення для вибору віртуального ідентифікатора і з'єднання з вузькосмуговим комутатором, для формування першого керуючого повідомлення, що ідентифікує віртуальний ідентифікатор, для формування другого керуючого повідомлення, що ідентифікує з'єднання, і для формування другого сигнального повідомлення, яке ідентифікує з'єднання 14 Система обробки сигналізації за п 13, у якій перший засіб інтерфейсу призначений для прийому третього сигнального повідомлення, другий засіб інтерфейсу призначений для передачі третього керуючого повідомлення, і засіб обробки призначений для обробки третього сигнального повідомлення для вибору іншого віртуального ідентифікатора і для формування третього керуючого повідомлення, що ідентифікує інший віртуальний ідентифікатор 15 Система обробки сигналізації за п 14, в якій засіб обробки також призначений для обробки коду пункту призначення в третьому сигнальному повідомленні для вибору іншого віртуального ідентифікатора 16 Система обробки сигналізації за п 13, у якій засіб обробки також призначений для обробки коду пункту призначення в першому сигнальному повідомленні для вибору віртуального ідентифікатора 17 Система обробки сигналізації за п 13, у якій засіб обробки також призначений для обробки інформації про доступ і навантаження для вузькосмугового комутатора для вибору віртуального ідентифікатора 18 Система обробки сигналізації за п 13, у якій перше сигнальне повідомлення і друге сигнальне повідомлення є повідомленнями про вхідну адресу для багатьох сучасних мереж далекого зв'язку Ці комутатори обробляють сигнали виклику і продовжують з'єднання виклику у напрямку до пункту призначення Вони розроблені для того, щоб забезпечувати ускладнені можливості Приклади 56200 цюють в РАП, які можуть перерозподіляти наванвключають перевірку правильності виклику, відтаження в елементи РАП і мультиплексувати ці браковуванняномерів, маршрутизацію, управління елементи для передачі через мережу, яка працює з'єднаннями і виписування рахунку Ці комутатори в РАП Ці мукси, що працюють в РАП, не використакож використовуються для розгортання різних товуються для реалізації віртуальних з'єднань, які послуг Приклади включають викличні картки, вивибираються за принципом "виклик за викликом" клики "800", передачу мовної інформації та класифіковані послуги Нажаль, існує потреба в ефективних системах, Нині розроблено технологію режиму асинхякі об'єднують можливості широкосмугових елеронної передачі (РАП) для забезпечення можлиментів з можливостями звичайних комутаторів кіл вості широкосмугової комутації для викликів далеТака система може забезпечити віртуальні з'єдкого зв'язку, які є запитами на послуги далекого нання, працюючі в РАП, але підтримує і численні зв'язку В деяких системах, що працюють у РАП, послуги, що надаються зараз комутаторами кіл використовували крос-з'єднувачі, які працюють у Даний винахід включає систему та спосіб даРАП, для забезпечення віртуальних з'єднань, але лекого зв'язку для надання послуги за викликом крос-з'єднувальні пристрої не мають можливості Запропоноване технічне рішення працює так Прообробляти сигнали, що використовуються в мерецесор сигналізації приймає і обробляє перше сигжах далекого зв'язку для встановлення і припинальне повідомлення далекого зв'язку для виклику нення викликів Так, крос-з'єднувачі, які працюють для видачі першого керуючого повідомлення, друв РАП, не можуть здійснювати з'єднування за гого керуючого повідомлення і другого сигнального принципом "виклик за викликом" повідомлення далекого зв'язку Перший мультиплексор перерозподілу, який працює в РАП, приЯк наслідок, заздалегідь треба передбачити ймає вузькосмугове навантаження для виклику з'єднання через крос-з'єднувальні системи, що через перше вузькосмугове з'єднання Він перестворює відносно жорстку тканину комутації Четворює вузькосмугове навантаження на елементи рез таке обмеження крос-з'єднувальні системи, що РАП, які ідентифікують перше віртуальне з'єднанпрацюють в РАП, використовували в основному ня на основі першого керуючого повідомлення, та для забезпечення спеціалізованих з'єднань, напередає елементи РАП через перше віртуальне приклад - постійних віртуальних кіл (ПВірК) і поз'єднання Крос-з'єднувальна система, яка працює стійних віртуальних трактів (ПВірТ) Але вони не в РАП, приймає елементи РАП з першого мультизабезпечують комутацію в РАП за принципом "виплексора перерозподілу, працюючого в РАП, чеклик за викликом", як вимагається для забезперез перше віртуальне з'єднання і маршрутизує чення комутованих віртуальних кіл (КВірК) або елементи РАП з першого віртуального з'єднання комутованих віртуальних трактів (КВірТ) Фахівцям на основі першого віртуального з'єднання, ідентиу цій галузі техніки добре ВІДОМІ переваги, які фікованого в елементах РАП Другий мультиплекстворюються у разі використання КВірТ та КВірК сор перерозподілу, працюючий в РАП, приймає на відміну від ПВірТ і ПВірК, оскільки КВірК та елементи РАП з крос-з'єднувальної системи, що КВірТ ефективніше використовують ширину смуги працює в РАП, через перше віртуальне з'єднання Комутатори, які працюють в РАП, також викоВін перетворює елементи РАП з першого віртуаристовувались для забезпечення ПВірК та ПВірТ льного з'єднання на вузькосмугове навантаження і Оскільки ПВірК і ПВірТ не встановлюються за передає вузькосмугове навантаження через друге принципом "виклик за викликом", комутатору, що вузькосмугове з'єднання на основі другого керуюпрацює в РАП, не треба використовувати свої мочого повідомлення Вузькосмуговий комутатор жливості щодо обробки виклику або можливості приймає вузькосмугове навантаження з другого передачі сигналів Комутаторам, які працюють у мультиплексора, працюючого в РАП, через друге РАП, необхідні і можливості передачі сигналів, та вузькосмугове з'єднання і надає послугу за виклиможливості обробки виклику для забезпечення ком на основі другого сигнального повідомлення ПВірКта ПВірТ Щоб добитися комутації віртуальдалекого зв'язку В різних конкретних варіантах них з'єднань за принципом "виклик за викликом", втілення послугою, що надається вузькосмуговим розробляються комутатори, що працюють в РАП, комутатором, є маршрутизація виклику, виписка які обробляють виклики у ВІДПОВІДЬ на сигнали для рахунку за виклик, перевірка правильності виклику, забезпечення віртуальних з'єднань для кожного послуга викличної картки або послуга з передачі виклику Проте, ці системи створюють проблеми, мовних повідомлень оскільки для них повинно бути дуже тяжким завданням забезпечувати підтримку сучасних меВ різних конкретних варіантах втілення процереж Ці комутатори, що працюють в РАП, повинні сор сигналізації вибирає вузькосмуговий комутаобробляти більші обсяги викликів та послуг з петор Вибір може засновуватись на наявному доредачі легатів (заповітних відмов) з існуючих меступі у вузькосмуговий комутатор, навантаженні на реж Прикладом може бути комутатор, працюючий вузькосмуговому комутаторі, області, що обслугоу РАП, який може обробляти більші КІЛЬКОСТІ вивується вузькосмуговим комутатором, умовах техкликів ТПТЗ (традиційних послуг телефонного нічного обслуговування мережі або першому сигзв'язку), 800 та ВПМ (віртуальних приватних менальному повідомленні далекого зв'язку (що реж) включає код пункту призначення, код початкового Зараз мультиплексори, які працюють в РАП, виконані з можливістю перерозподілу навантаження інших форматів у формат РАП Вони ВІДОМІ ЯК мультиплексори (мукси) перерозподілу, працюючі у РАП Розробляються мультиплексори, що пра пункту, 3H-NXX (код зони нумерації), число "800", "888" чи "900" або ідентифікатор мережі в повідомленні) У різних конкретних варіантах втілення вузькосмуговий комутатор обробляє виклик на основі 56200 8 широкосмугову систему 104 Приклади включають другого сигнального повідомлення далекого звязз'єднання ЦСЗ, ЦС1, ЦС0 (з'єднання, якими переку Він видає трете сигнальне повідомлення даледаються цифрові сигнали з рівнем три, один і кого зв'язку на основі обробки виклику та маршрунуль, ВІДПОВІДНО), ЦМКП (цифрової мережі з комтизує вузькосмугове навантаження для виклику у плексними послугами), ЕЗ, Е1, Е0 (з'єднання, якидругий мультиплексор, що працює в РАП, через ми передаються цифрові сигнали з європейським трете вузькосмугове з'єднання Процесор сигналірівнем три, один і нуль, ВІДПОВІДНО, це європейські зації приймає і обробляє третє сигнальне повіданалоги з'єднань ЦСЗ, ЦС1 і ЦС0), СОМ (синхроомлення далекого зв'язку для видачі третього кенної оптичної мережі), з'єднання стільникової меруючого повідомлення в другий мультиплексор, режі або МПерЗ (мережі персонального зв'язку) що працює в РАП, і для видачі четвертого керуюЛіни зв'язку 160 і 161 являють собою будь-яку ЛІчого повідомлення Другий мультиплексор, який НІЮ передачі сигналів, яка може використовуватипрацює в РАП, приймає вузькосмугове навантася між абонентами 100 і 102 та широкосмуговою ження для виклику з вузькосмугового комутатора системою 104 Приклади включають лінії зв'язку через третє вузькосмугове з'єднання Він перетвосистеми передачі сигналів № 7 (СПС7), С7 (єврорює вузькосмугове навантаження з третього вузьпейського аналогу СПС7), ЦМКП, ПКП/ПММ (прокосмугового з'єднання на елементи РАП, що ідентоколу керування передачею/ міжмережевого протифікують друге віртуальне з'єднання на основі токолу) та ППД/МП (протоколу дейтаграм третього керуючого повідомлення, і передає елекористувача/ міжмережевого протоколу) менти РАП через друге вузькосмугове з'єднання Крос-з'єднувальна система, яка працює в РАП, Широкосмугова система 104 включає мультиприймає елементи РАП з другого мультиплексора, плексор (муке) перерозподілу 110, працюючий в працюючого у РАП, через друге віртуальне з'єдРДП, муке 112, муке 114, крос-з'єднувач 120, пранання, та маршрутизує елементи РАП з другого цюючий в РАП, вузькосмугові комутатори 130 і 132 віртуального з'єднання на основі другого віртуальта процесор 140 сигналізації Широкосмугова сисного з'єднання, що його ідентифіковано в елементема 104 також включає з'єднання 152-156 і лінії тах РАП Третій мультиплексор, працюючий в зв'язку 162-166 Крос-з'єднувач 120 з'єднаний з РАП, приймає елементи РАП з крос-з'єднувальної муксами 110, 112 і 114 з'єднаннями 152, 153 та системи через друге віртуальне з'єднання Він 154, ВІДПОВІДНО Муке 112 з'єднано з комутатором перетворює елементи РАП з другого віртуального 132 з'єднанням 155, а муке 114 з'єднано з комутаз'єднання на вузькосмугове навантаження і перетором 130 з'єднанням 156 Муке 110 з'єднано з дає вузькосмугове навантаження через четверте абонентом 100 з'єднанням 150, а муке 112 з'єднавузькосмугове з'єднання на основі четвертого кено з абонентом 102 з'єднанням 151 З'єднання руючого повідомлення В різних конкретних варіа152-154 є з'єднаннями, працюючими в РАП, які нтах втілення процесор сигналізації вибирає друге більш прийнятне реалізуються синхронною оптичвіртуальне з'єднання на основі коду пункту приною мережею (СОМ) З'єднання 155 і 156 є вузькозначення в третьому сигнальному повідомленні смуговими з'єднаннями, аналогічними з'єднанням далекого зв'язку або на основі мережі призначен150 і 151, ВІДПОВІДНО З'єднання 155 і 156 більш ня, яку ідентифіковано у третьому сигнальному прийнятне є з'єднаннями ЦСЗ і ЦС1 з вбудованиповідомленні далекого зв'язку ми ЦС0 Стислий опис креслень Процесор 140 сигналізації зв'язано з муксом 100 ЛІНІЄЮ зв'язку 162, з муксом 112 - ЛІНІЄЮ зв'язку Фіг 1 зображує блок-схему варіанту винаходу 163, з комутатором 132 - ЛІНІЄЮ зв'язку 164, з мукФіг 2 зображує логічну схему варіанту винахосом 114 - ЛІНІЄЮ зв'язку 165, і з комутатором 130 ДУ ЛІНІЄЮ зв'язку 166 Процесор сигналізації зв'язаний Фіг 3 зображує блок-схему варіанту винаходу з абонентами 100 і 102 ЛІНІЯМИ зв'язку 160 та 161, Докладний опис ВІДПОВІДНО Фахівцю у цій галузі техніки відомо, що Фіг 1 зображує варіант винаходу Термін можна використовувати пункт передачі сигналу "з'єднання" утому значенні, в якому він вживаєть(ППС) для обміну сигналами замість прямих ЛІНІЙ ся тут, стосується передавального середовища, зв'язку Ліни зв'язку 160, 161, 164 і 166 є звичайнищо використовується для переносу навантаження, ми ЛІНІЯМИ передачі сигналів, прикладами яких є а термін "ЛІНІЯ зв'язку" стосується передавального лінії зв'язку СПС7, ЦМКП або С7 Ліни зв'язку 162, середовища, яке використовується для переносу 163 і 165 є будь-якими ЛІНІЯМИ зв'язку, що несуть сигнальних або керуючих повідомлень На фіг 1 керуючі повідомлення, та їх прикладами є лінії з'єднання показані суцільними ЛІНІЯМИ, а лінії зв'язв'язку СПС7, ППД/МП через мережу "Ентернет", зку позначені пунктирними ЛІНІЯМИ Абоненти 100 і або системи шин, що використовує звичайний 102 підімкнені до широкосмугової системи 104 протокол шини Як правило, комутатори і мукси з'єднаннями 150 і 151, ВІДПОВІДНО Абоненти 100 і з'єднані з системою управління мережею, яку не 102 з'єднані з широкосмуговою системою ЛІНІЯМИ показано для ясності зв'язку 160 і 161, ВІДПОВІДНО Абоненти 100 і 102 можуть бути будь-якою організацією, що подає Крос-з'єднувач 120 - цей звичайний пристрій, навантаження далекого зв'язку в широкосмугову що забезпечує множину віртуальних з'єднань, систему 104 або приймає навантаження з широкопрацюючих в режимі РАП, між муксами Як прависмугової системи 104 Деякі приклади включають ло, віртуальні з'єднання можуть використовувати комутатор далекого зв'язку або обладнання в приЦС1, ЦСЗ або СОМ для передачі Віртуальні з'єдміщенні абонента (ОПА) З'єднання 150 і 151 явнання, як правило, позначені ідентифікатором вірляють собою будь-яке з'єднання, що його можуть туального тракту/ ідентифікатором віртуального використовувати абоненти 100 і 102 для доступу в каналу (ІВірТ/ ІВірК) в заголовках елементів Ці ІВірТ/ ІВірК надаються від мукса до мукса, але крос-з'єднувачем не треба управляти за принципом "виклик за викликом" Прикладом кросз'єднувача є мережевий з'єднувач моделі 20 Фахівцям у цій галузі техніки відомо, що в цьому режимі можна використовувати численні кросз'єднувачі, але для ясності показано лише один крос-з'єднувач Єдиний крос-з'єднувач або кілька крос-з'єднувачів називаються крос-з'єднувальною системою Мукси 110, 112 і 114 застосовуються для перерозподілу (перетворення) навантаження між форматами РАП і РНеАП (режиму неасинхронної передачі) у ВІДПОВІДЬ на керуючі повідомлення з процесора 140 сигналізації Як правило цей перерозподіл передбачає перерозподіл окремих ЦС0 з окремими ІВірТ/ ІВірК згідно з повідомленнями з процесора 140 сигналізації Докладний опис муксів наведено нижче Вузькосмугові комутатори 130 і 132 є звичайними комутаторами кіл Ці комутатори обробляють і взаємозв'язують виклики Як правило, вони з'єднують вхідну ЛІНІЮ зв'язку ЦС0 з вихідною ЛІНІЄЮ зв'язку ЦС0 Вони часто вирішують численні задачі, включаючи перевірку правильності, відбраковування, маршрутизацію, виписку рахунку і управління луна-сигналами Ці комутатори можна також конфігурувати для надання спеціальних послуг Прикладами спеціальних послуг є викличні картки, класифіковані послуги, виклики з мовною активацією, а також передача мовних повідомлень, побудова приватних мереж зв'язку, зменшена підтримка/підсилення чутності, послуги оператора і маршрутизація викликів до інтелектуальної мережі (мобільність локального номера, мобільність людини, терміналу, безперешкодні міжмісцеві телефонні розмови) Процесор 140 сигналізації застосовується для прийому і обробки сигналів для вибору вузькосмугового комутатора і з'єднань з комутатором, що вибирається Цей вибір комутатора може засновуватись на різних критеріях Кількома прикладами є наявний доступ у комутатор, поточне навантаження на комутатор, можливості надання послуг комутатора або зона, що обслуговується комутатором Як правило, з'єднання повинні бути з'єднаннями з ІВірТ/ ІВірК або з'єднаннями ЦС0 Процесор 140 сигналізації виконаний з можливістю видачі керуючих повідомлень у мукси для реалізації з'єднань Процесор 140 сигналізації також виконано з можливістю обміну сигналами з комутаторами для полегшення обробки виклику У разі необхідності, процесор 140 сигналізації може також обмінюватися сигналами з абонентами для полегшення виклику Докладний опис процесора 140 сигналізації наведено нижче В одному конкретному варіанті втілення запропоноване технічне рішення працює так у випадку виклику від абонента 100 до абонента 102 У цьому конкретному варіанті втілення процесор 140 сигналізації прозорий для абонентів і для вузькосмугових комутаторів Абоненти і вузькосмугові комутатори намагаються взаємодіяти так, як вони повинні це робити у випадку звичайної мережі В контексті винаходу у процесор 140 сигналізації "перехоплює" і обробляє сигнали Мукси "перехо 56200 10 плюють і продовжують з єднання Абонент 100 займе з'єднання виклику на з'єднанні 150 з муксом 110 Як правило, це ЦС0, вбудоване у ЦСЗ Абонент 100 також направить повідомлення про встановлення виклику до процесора 140 сигналізації Як правило, це повідомлення про вихідну адресу (ПВА) СПС7 Процесор 140 сигналізації обробить ПВА щоб вибрати комутатор для обробки виклику, і він вибере з'єднання для цього комутатора Наприклад, якщо вибирається комутатор 130, треба вибрати заздалегідь передбачене з'єднання, що працює в РАП, через крос-з'єднувач 154 від мукса 110 до мукса 114 через з'єднання 152 і 154 Окрім того, з'єднання з комутатором 130 повинно вибиратись у з'єднанні 156 При стандартному виклику процесор 140 сигналізації повинен вибрати ІВірТ/ ІВірК та ЦС0 Процесор 140 сигналізації повинен послати ПВА в комутатор 130 через ЛІНІЮ зв'язку 166 ПВА повинно містити інформацію, що використовується для обробки виклику, наприклад - номер, що набирається, та вхідне ЦС0 Процесор сигналізації повинен послати керуюче повідомлення в муке 110 через ЛІНІЮ зв'язку 162 Керуюче повідомлення повинно приписати муксу 110 перерозподілити ЦС0 на з'єднанні 150 з ІВірТ/ ІВірК, що вибирається, на з'єднанні 152 Процесор сигналізації повинен послати керуюче повідомлення в муке 114 через ЛІНІЮ зв'язку 165 Керуюче повідомлення повинно приписати муксу 114 перерозподілити ІВірТ/ ІВірК, що вибирається, на з'єднанні 154 з ЦС0, що вибирається, на з'єднанні 156 В результаті, тракт виклику від абонента 100 до комутатора 130 повинен бути встановлений через муке 110, крос-з'єднувач 120 та муке 114 Комутатор 130 повинен обробляти виклик і вибирати маршрут для виклику Комутатор повинен взаємозв'язувати вхідне ЦС0 на з'єднанні 156 з іншим ЦС0 на з'єднанні 156 Комутатор 130 повинен також послати ПВА, що вказує пункт призначення виклику У цьому прикладі пунктом призначення, що вибирається комутатором 130, повинен бути абонент 102 ПВА з комутатора 130 має спрямовуватись у процесор 140 сигналізації Процесор 140 сигналізації повинен прочитати код пункту призначення в цьому ПВА для визначення пункту призначення (абонента 102), що вибирається комутатором для виклику Процесор 140 сигналізації повинен вибрати ІВірТ/ ІВірК з мукса 114 для мукса, що обслуговує пункт призначення, мукса 112 Процесор 140 сигналізації має також вибрати ЦС0 у з'єднанні 151, між муксом 112 і абонентом 102 Процесор 140 сигналізації повинен послати керуюче повідомлення в муке 114 через ЛІНІЮ зв'язку 165 Це керуюче повідомлення повинно приписати муксу 114 перерозподілити ЦС0 на з'єднанні 156 з ІВірТ/ ІВірК, що вибирається, на з'єднанні 154 Процесор 140 сигналізації повинен послати керуюче повідомлення в муке 112 через ЛІНІЮ зв'язку 163 Керуюче повідомлення повинно приписати муксу 112 перерозподілити ІВірТ/ ІВірК, що вибирається, на з'єднанні 153 з ЦС0, що вибирається, на з'єднанні 151 Процесор 140 сигналізації може послати сигнальне повідомлення абоненту 102 12 11 56200 для полегшення завершення виклику повідомленнями з муксами через ЛІНІЮ зв'язку 262 Процесор 246 з'єднань обмінюється інформацією Як наслідок, тракт виклику від комутатора 130 про управління мережею з системами керування до абонента 102 повинен встановлюватись через мережею через ЛІНІЮ зв'язку 263 муке 114, крос-з'єднувач 120 і муке 112 Об'єднуючи обидва тракти виклику, встановлюють з'єднанІнтерфейс СПС7 242 застосовується для приня від абонента 100 до абонента 102 через широйому і передачі повідомлень СПС7 Інтерфейс космугову систему 104 Це більш прийнятне СПС7 242 включає функціональні можливості часробиться через широкосмугові з'єднання, які пратини передачі повідомлень (ЧПП) для рівнів ЧПП цюють у РАП, але без необхідності наявності ко1, 2 і З ЧПП 1 визначає фізичні і електричні вимомутатора, працюючого в РАП, або управління за ги для лінії передачі сигналів ЧПП 2 знаходиться принципом "виклик за викликом" з боку кросзверху ЧПП Г і підтримує надійну передачу через з'єднувача, працюючого в РАП Мукси і кросЛІНІЮ передачі сигналів шляхом контролю стану і з'єднувач, працюючий в РАП, забезпечують з'єдпроведення перевірок щодо наявності помилок нання, які вибираються процесором сигналізації за ЧПП 1-2 разом забезпечують надійну передачу принципом "виклик за викликом" Процесор сигначерез окрему ЛІНІЮ зв'язку Пристрою потрібні фулізації робить ці вибори на основі обробки виклику, нкціональні можливості ЧПП 1-2 для кожної лінії здійснюваної вузькосмуговим комутатором Вузьзв'язку, яку воно використовує ЧПП 3 знаходиться космуговий комутатор також може надавати визверху ЧПП 2 і видає повідомлення в належну ЛІклику спеціальні ознаки НІЮ передачі сигналів (фактично - у ЧПП 2 для цієї лінії) ЧПП 3 спрямовує повідомлення в застосуБільш прийнятним є те, щоб в системі 104 був вання, використовуючи ЧПП 1-2 для доступу в потрібний лише один вузькосмуговий комутатор систему передачі сигналів ЧПП 3 також має функОскільки доступна широкосмугова передача в ціональний блок керування, який контролює стан РАП, розташування цього комутатора є відносно системи передачі сигналів і може вживати ВІДПОВІнезалежним Для обробки виклику можна викорисДНИХ заходів для відновлення обслуговування за товувати будь-який комутатор в системі 104 Сисдопомогою системи РІВНІ ЧПП 1-3 відповідають тема, яка працює в РАП, забезпечує з'єднання від рівням 1-3 базової еталонної моделі взаємозв'язку початкового пункту до комутатора та від комутатовідкритих систем (БЕМВВС) ра до пункту призначення Це означає, що можна вибирати вузькосмугові комутатори на основі навантаження і доступності Вузькосмуговий комутатор також може виводитись з процесу надання послуг шляхом простої команди, процесору сигналізації припинити вибирати цей комутатор Процесор сигналізації Процесор сигналізації, як правило, повинен бути відділений від муксів, але фахівцям у цій галузі техніки буде ясно, що ці конструктивні елементи можуть встановлюватись в один корпус і вмикатись у систему шин замість підключення за допомогою інформаційної лінії зв'язку або лінії передачі сигналів Процесор сигналізації може підтримувати один муке або множину муксів Процесор сигналізації складається з апаратного забезпечення і програмного забезпечення Фахівці у цій галузі техніки знаються на різних компонентах апаратного забезпечення, що можуть задовольняти вимогам, які висуваються цим винаходом Одним прикладом такого апаратного забезпечення є "ЕфТі-Спарк 600" (FT-Sparc 600) фірми "Інтегрейтед Мікро Продактс" (АйЕмПі) (Integrated Micro Products (IMP)) "ЕфТі-Спарк 600" може використовувати операційну систему "Солярис" (Solans) Будь-яким вимогам щодо зберігання даних можна задовольнити за допомогою звичайних систем програмного забезпечення баз даних Фіг 2 зображує приклад процесора сигналізації, але ПІДІЙШОВ би будь-який процесор, який задовольняє вимогам, що висуваються цим винаходом Як показано на фіг 2, процесор 240 сигналізації включає функціональні блоки, до складу яких входять інтерфейс СПС7 242, інтерфейс 244 муксів та процесор 246 з'єднань Ці функціональні блоки мають взаємозв'язки, які показані і обговорюються нижче Інтерфейс СПС7 242 приймає і передає сигнали СПС7 через ЛІНІЮ зв'язку 261 Інтерфейс 244 муксів обмінюється керуючими Інтерфейс СПС7 242 також включає функціональні можливості абонентської частини цифрової мережі з комплексними послугами (АЧЦМКП) Сюди можуть входити таймери АЧЦМКП, які формують повідомлення про вивільнення або повідомлення про повторну передачу, якщо це потрібне Якщо використовуються сигнали ІІІ-ЦМКП (широкосмугової цифрової мережі з комплексними послугами), інтерфейс СПС7 242 може також бути наділений можливостями ІІІ-ЦМКП Всі ці елементи ВІДОМІ у цій галузі техніки Інтерфейс СПС7 242 можна створити, використовуючи наявні у продажу засоби інтерфейсів програмного забезпечення СПС7 Прикладом таких засобів може бути програмне забезпечення інтерфейсу СПС7, що надається фірмою "Триліум, Інк" (Trillium, Inc) або фірмою "Дейл, Гесек, Мак-Уїльямс і Шеридан, Інк" (Dale, Gesek, McWilhams, and Sheridan, Inc) Інтерфейс СПС7 242 спрямовує повідомлення ПВА з лінії зв'язку 261 в процесор 246 з'єднань Інтерфейс СПС7 242 також приймає повідомлення ПВА з процесора 246 з'єднань і передає їх через ЛІНІЮ зв'язку 261 Інтерфейс СПС7 242 буде приймати подальші повідомлення СПС7, пов'язані викликом, з лінії зв'язку 261 Інтерфейс СПС7 242 буде змінювати мітки маршрутизації цих наступних повідомлень і повторно передавати їх через ЛІНІЮ зв'язку 261 Прикладами цих подальших повідомлень є повідомлення про завершення адреси (ПЗА), ВІДПОВІДНІ повідомлення (ВПО), повідомлення про звільнення (ЗВІ) та повідомлення про завершення звільнення (ЗЗА) Мітка маршрутизації містить код пункту призначення (КПП), код початкового пункту (КПоП), код ідентифікації кола (КІК) та код вибору лінії передачі сигналів (КВЛПС) КПП і КПоП ідентифікують початковий пункт і приписаний пункт призначення для сигнального повідомлення Наприклад, 14 13 56200 повідомлення, послане з пункту А в пункт В повикомутатора, що вибирається Перевіряється наявність доступу по магістральній лінії зв'язку до конно мати КПоП А і КПП В У зворотному повідоммутатора, що вибирається абонентом, і/або роболенні ЦІ КОДИ ПОВИННІ ПОМІНЯТИСЯ МІСЦЯМИ, І В Н ОО че навантаження комутатора Якщо доступ в повинно мати КПоП В та КПП А КІК ідентифікує комутатор втрачено, або якщо ЦП (центральний початкове коло, що використовується при виклику процесор) комутатора дуже завантажений, можна КВЛПС використовується для забезпечення об'єдвибрати інший комутатор Крім того, при спеціальнання навантаження між ЛІНІЯМИ передачі сигнаних мережних операціях може бути потрібним вилів користання іншого комутатора, наприклад, якщо Наведене нижче обговорення стосується фіг 1 комутатор не застосовується для технічного обі пов'язаного з нею конкретного варіанту втілення слуговування або тестування Коли інтерфейс СПС7 процесора 140 сигналізації приймає подальші повідомлення, пов'язані з виЯк тільки комутатор вибрано, вибирають з'єдкликом, може бути потрібна зміна КПоП, КПП і/або нання з ним ЦС0 у вихідному з'єднанні ідентифіКІК У повідомленні від абонента 100, який знахокується кодом ідентифікації кола (КІК) у ПВА Видиться в початковому пункті, у комутатор 130, що бирається ІВірТ/ ІВірК, який було попередньо вибирається, доводиться змінювати його КПП і передбачено, через крос-з'єднувач від мукса, з'єдКІК, щоб відбити нові КПП та КІК, які вибираються наного з вхідним ЦС0, до мукса, який обслуговує для виклику процесором 140 сигналізації Так відкомутатор, що вибирається Вибирається ЦС0 від бувається тому, що комутатор 130 очікує свій влаостаннього мукса до комутатора, що вибирається сний КПП, і комутатору 130 також треба знати фаНа основі цих виборів, інформація ПВА видається ктичне з'єднання ЦС0, яке використовується на в інтерфейс СПС7 242, а інформація керуючого з'єднанні 156 У повідомленні абоненту 100, який повідомлення видається в інтерфейс 244 муксів знаходиться в початковому пункті, від комутатора ВІДПОВІДНО ДО сказаного вище, як тільки вузь130 треба змінити його КПоП, щоб відбити КПП в космуговий комутатор обробляє виклик, він пошле початковому ПВА від абонента 100 Так відбуваПВА у пункт призначення Процесор 246 з'єднань ється тому, що абонент 100 чекає на ВІДПОВІДНІ прийме це ПВА і використає КПП для ідентифікації повідомлення для виклику з пункту, де було попункту призначення і вибору підхожих з'єднань з слано початкове повідомлення ПВА Цей код пункцим пунктом призначення КІК у ПВА ідентифікує ту є КПП початкового ПВА КІК також змінюється, ЦС0 від комутатора, що вибирається, до муксу щоб відбити КІК у початковому ПВА від абонента Вибираються ІВірТ/ ІВірК від цього мукса до муксу 100 Так відбувається тому, що абонент, очікує, що призначення і ЦС0 від мукса призначення до пункЦС0 в повідомленні - це ЦС0, що використовуєтьту призначення Потім мукси здійснюють вибори у ся в з'єднанні 150, У повідомленнях між абонентом ВІДПОВІДЬ на керуючі повідомлення з процесора 102, який знаходиться в пункті призначення, і ви240 сигналізації Процесор 246 з'єднань також бирається комутатором 130 повинні бути змінені стежить за використанням і статусом з'єднань і КІК, щоб відбити ДІЙСНІ ЦС0, які використовуються груп з'єднань для тих з'єднань, які попадають під одержувачем повідомлення КІК у повідомленнях його управління Він також приймає інформацію від комутатора 130 абоненту 102 повинні відбивапро керування мережею ти ЦС0 у з'єднанні 151 В деяких конкретних варіантах втілення проЗ посиланням на фіг 2 зазначається, що процесор 246 з'єднання використовує, принаймні, часцесор 246 з'єднань застосовується для обробки тини номера,що набирається, для вибору вузьковхідних ПВА і вибору з'єднань При надходженні смугового комутатора Наприклад, вузько викликів до мережі процесор 246 з'єднань вибирає смуговому комутатору "А" можна присвоїти код вузькосмуговий комутатор для обробки виклику, а зони "X" При викликах з кодом зони "X" вибиратакож вибирає з'єднання з цим вузькосмуговим ється комутатор "А" Це також можна зробити, викомутатором Ці з'єднання як правило є сукупноскористовуючи код зони (3H-NXX) та обмін В детями ІВірТ/ ІВірК та ЦС0 Якщо виклик проходить яких конкретних варіантах втілення номер, що за вузькосмуговий комутатор, що вибирається, набирається, може відповідати спеціальній послупроцесор 246 з'єднань ідентифікує необхідний зі, що пропонується групою комутаторів, що вибипункт призначення виклику до ПВА з вузькосмугорається Наприклад, номер "1-800-NXX-XXXX" вого комутатора Процесор 246 з'єднань також може відповідати послузі викличної картки, що вибирає з'єднання з цим пунктом-призначення Ці пропонується лише двома комутаторами Так само з'єднання як правило є супностями ІВірТ/ ІВірК та використовуються і числа "888" та "900" Процесор ЦС0 246 з'єднань може вибрати один з цих комутаторів на основі номера, що набирається В деяких конкЯк обговорювалося вище, процесор сигналіретних варіантах втілення номер викликаючого зації може бути прозорим для абонентів Як реабонента можна використовувати аналогічним зультат, абоненти будуть посилати сигнали у вузьчином (це часто називається АВН (автоматичним космуговий комутатор, що вибирається визначенням номера)), щоб вибрати комутатор абонентом Пункт призначення цього сигнального для надання послуг викликаючому абоненту В повідомлення СПС7 ідентифікується кодом пункту деяких конкретних варіантах втілення виклик можпризначення (КПП) Так, при надходженні викликів на спрямовувати в комутатор на основі носія, ідендо мережі КПП вказує вузькосмуговий комутатор, тифікованого в сигналах Ця інформація знахощо вибирається абонентом Процесор 246 з'єддиться в параметрі ідентифікації носія в ПВА нань звичайно використовує цей КПП для вибору вузькосмугового комутатора Потім процесор 246 з'єднань може перевірити поточне використання Інтерфейс 244 муксів приймає інформацію з процесора 246 з'єднань, які треба встановити чи 16 15 56200 вимкнути Інтерфейс 244 муксів приймає цю інфоним ЦСО та ідентифікованим віртуальним з'єднанрмацію і видає ВІДПОВІДНІ керуючі повідомлення в ням РАП Підтвердження, що присвоювання ПІДХОЖІ мукси Інтерфейс 244 муксів може також реалізовано, можуть надсилатись назад у процеприймати підтвердження від муксів Як результат, сор сигналізації, якщо потрібно Виклики із швидкіпроцесор 240 сигналізації може видавати інфорстю передачі інформації в бітах, кратної 64 кілобіт мацію про заголовки РАП в мукси для використанна секунду (кбіт/с), ВІДОМІ ПІД назвою виклики Nx64 ня при конфігуруванні заголовком елементів РАП Якщо потрібно, РАРАП 330 може здійснюватись з таким чином, що ці елементи спрямовуються у можливістю прийому керуючих повідомлень через потрібний пункт призначення керуючий інтерфейс 300 для викликів Nx64 Мультиплексори перерозподілу, які працюють Як обговорювалося вище, муке також обробв РАП ляє виклики у протилежному напрямку, тобто, у напрямку від інтерфейсу ОН-3 335 до інтерфейсу Фіг 3 зображує один конкретний варіант втіЦСО 320 Це навантаження має бути перетворене лення мукса, який підходить для даного винаходу, на формат РАП іншим муксом і спрямоване в інале застосовуватись можуть і ІНШІ мукси, які задотерфейс ОН-3 335 крос-з'єднувачем через ІВірТ/ вольняють вимогам, що висуваються цим винахоІВірК, що вибирається Керуючий інтерфейс 300 дом Показані керуючий інтерфейс 300, інтерфейс видасть в РАРАП 330 присвоювання ІВірТ/ ІВірК, ОН-3 305, інтерфейс ЦСЗ 310, інтерфейс ЦС1 315, що вибирається, вихідним ЦСО, що вибирається інтерфейс ЦСО 320, рівень адаптації РАП (РАРАП) Муке перетворює елементи РАП з ІВірТ/ ІВірК, що 330 та інтерфейс ОН-3 335 Керуючий інтерфейс вибирається, в заголовках елементів на формат 300 обмінюється керуючими повідомленнями з ЦСО і видає його у вихідне з'єднання ЦСО, що випроцесором сигналізації Як правило, ці повідомбирається Спосіб обробки ІВірТ/ ІВірК описано в лення включають присвоєння перерозподілу ЦСО заявці на патент США з реєстраційним номером ІВірТ/ ІВірК, що повинні бути реалізовані РАРАП 08/653852, поданій 28 травня 1996 р під назвою 330 Як така, ця інформація видається в РАРАП "Система далекого зв'язку з системою обробки 330 з'єднань" (Telecommunication System with Інтерфейс ОН-3 305 приймає формат ОН-3 і Connection Processing System", що згадується тут здійснює перетворення на ЦСЗ Інтерфейс ЦСЗ для довідок 310 приймає формат ЦСЗ та здійснює перетворення на ЦС1 Інтерфейс ЦСЗ 310 може приймати ЦСЗ з інтерфейсу ОН-3 305 або з зовнішнього з'єднання Інтерфейс ЦС1 315 приймає формат ЦС1 і здійснює перетворення на ЦСО Інтерфейс ЦС1 315 може приймати ЦС1 з інтерфейсу ЦСЗ 310 або з зовнішнього з'єднання Інтерфейс ЦСО 320 приймає формат ЦСО і забезпечує сполучення з РАРАП 330 Інтерфейс ОН-3 335 застосовується для прийому елементів РАП з РАРАП 330 і передачі їх у крос-з'єднувач РАРАП 330 містить і підрівень збіжності, і підрівень сегментування та повторного складання (СеПС) РАРАП 330 застосовується для прийому інформації абонента в форматі ЦСО з інтерфейсу ЦСО 320 та перетворення цієї інформації на елементи РАП РІВНІ адаптації РАП ВІДОМІ у цій галузі техніки, та інформація про рівні адаптації РАП є в документі 1 363 Міжнародного союзу з електрозв'язку (МСЕ), що згадується тут для довідок РАРАП для мовного зв'язку також описаний в заявці на патент США з реєстраційним номером 08/395745, поданій 28 лютого 1995 р з назвою "Обробка елементів для передачі мови" (Cell Processing for Voice Transmission", що згадується тут для довідок РАРАП 330 одержує ідентифікатор віртуального тракту (ІВірТ) та ідентифікатор віртуального каналу (ІВірК) для кожного виклику з керуючого інтерфейсу 300 РАРАП 330 також одержує ідентифікатор ЦСО для кожного виклику (або всіх ЦСО для виклику Nx64) РАРАП 330 потім перетворює інформацію абонента між ідентифікова З'єднання ЦСО є двосторонніми, а з'єднання РАП є, як правило, односторонніми Внаслідок цього, для кожного ЦСО як правило необхідні два віртуальні з'єднання Як обговорювалося вище, це можна здійснити, передбачивши крос-з'єднувач з супровідними ІВірТ/ ІВірК в протилежному напрямку по відношенню до вихідних ІВірТ/ ІВірК Для кожного виклику мукси можна конфігурувати для автоматичного врахування конкретних супровідних ІВірТ/ ІВірК, щоб забезпечити двостороннє віртуальне з'єднання для сполучення двостороннього ЦСО за викликом Розглянувши більш прийнятний варіант втілення, фахівці у цій галузі техніки зрозуміють, що цей винахід забезпечує поєднання високошвидкісноі широкосмугової передачі з системами, конфігурованими для вузькосмугової обробки і керування Завдяки виконанню функцій обробки викликів у вузькосмугових комутаторах можливість широкосмугової передачі стає прозорою для абонентів і для інших елементів існуючих мереж, конфігурованих для взаємодії з вузькосмуговими комутаторами Окрім того, широкосмугова передача стає економічною та ефективною і не вимагає наявності широкосмугових комутаторів Для фахівців у цій галузі техніки буде очевидним, що винахід охоплює і відхилення від конкретних варіантів втілення, описаних вище Обсяг винаходу не обмежується описаними вище конкретними варіантами винаходу, а визначається формулою винаходу, що додається 17 56200 18 ФІГ. 2 305 s 310 КЕРУЮЧИЙ ІНТЕРФЕЙС s РІВЕНЬ АДАПТАЦІЇ1 РАЛ (РАРАП) \ 31S S 320 ФІГ. З Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
